游标卡尺的结构及使用方法

游标卡尺的结构及使用方法1.引言1.1 概述概述部分的内容可以简要介绍游标卡尺是一种常用的测量工具，用于精确测量物体的长度、宽度、直径等尺寸。

游标卡尺具有简单、精确和便捷等特点，被广泛应用于制造业、机械加工、汽车维修等领域。

首先，游标卡尺由主尺、固定爪和游标爪组成。

主尺是游标卡尺的主体部分，通常呈直尺形状，用于测量物体的长度。

固定爪是主尺上固定的一侧，用于固定测量物体的一端。

游标爪是可以滑动的一侧，用于测量物体的另一端。

其次，游标卡尺的使用方法相对简单。

首先，将固定爪放置在测量物体的一端，确保固定爪与物体紧密接触。

然后，将游标爪滑动到测量物体的另一端，同时注意保持游标爪与物体表面的接触。

最后，通过读取主尺和游标尺上对齐的刻度值，可以得到物体的尺寸。

总之，游标卡尺是一种常用的测量工具，具有结构简单、使用方便和测量精确等优点。

在现代制造和工程领域中，游标卡尺被广泛使用，发挥着重要的作用。

接下来的正文部分将更详细地介绍游标卡尺的结构和使用方法。

1.2 文章结构文章结构部分内容：文章采用以下结构组织，分为引言、正文和结论三个部分。

引言部分包括概述、文章结构和目的的介绍。

正文部分分为游标卡尺的结构和使用方法两个小节。

结论部分总结了文章的主要内容，并探讨了游标卡尺的应用前景。

通过以上结构的安排，本文将全面介绍游标卡尺的结构和使用方法，让读者对游标卡尺有一个清晰的认识。

首先，引言部分将对游标卡尺的概述进行阐述，引领读者进入主题。

接着，文章结构部分将详细介绍游标卡尺的结构，包括其组成部分、原理和功能等方面的内容。

此外，还将探讨游标卡尺的使用方法，为读者提供实际操作的指导。

在结论部分，将对整篇文章进行总结，并对游标卡尺的应用前景进行展望。

通过本文的阅读，读者将全面了解游标卡尺的结构和使用方法，并能够更好地应用于实际工作中。

游标卡尺作为一种精密测量工具，在工程、制造、科研等领域具有广泛的应用前景。

它的精准度和便携性使其成为许多行业专业人士必备的工具之一。

游标卡尺的介绍及使用方法

游标卡尺的介绍及使⽤⽅法游标卡尺的介绍及使⽤⽅法游标卡尺是⼯业上常⽤的测量长度的仪器，可直接⽤来测量精度较⾼的⼯件，如⼯件的长度、内径、外径以及深度等。

游标卡尺的概述游标卡尺作为⼀种被⼴泛使⽤的⾼精度测量⼯具，它是由主尺和附在主尺上能滑动的游标两部分构成。

如果按游标的刻度值来分，游标卡尺⼜分0.1、0.05、0.02mm三种。

游标卡尺的读数⽅法游标卡尺是⼀种常⽤的量具，具有结构简单、使⽤⽅便、精度中等和测量的尺⼨范围⼤等特点，可以⽤它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等，应⽤范围很⼴。

结构组成游标卡尺由主尺和副尺（⼜称游标）组成。

主尺与固定卡脚制成⼀体；副尺与活动卡脚制成⼀体，并能在主尺上滑动。

根据游标上的分度格数，常把游标卡尺分为10分度、20分度、50分度三种．它们的精度（游标上的最⼩分度值——分别为0．1 mm、0．05mm、0．02mm），课本上只介绍了10分度游标卡尺的读数原理，实际上20分度，50分度的卡尺与它的读数原理是相同的．譬如，50分度游标尺上50个分度只有49mm长，⽐主尺上的50个分度短1mm，则游标上的每个分度⽐主尺上的每个分度短1/50mm=0．02mn，即它的测量精度为0．02 mm．游标卡尺是利⽤主尺刻度间距与副尺刻度间距读数的。

以13-2图0.02mm游标卡尺为例，主尺的刻度间距为1mm，当两卡脚合并时，主尺上49mm刚好等于副尺上50格，副尺每格长为＝0.98mm。

主尺与副尺的刻度间相关为1－0.98＝0.02mm，因此它的测量精度为0.02mm（副尺上直接⽤数字刻出）游标卡尺按下列规则读数：（1）以游标零刻线位置为准，在主尺上读取整毫⽶数．（2）看游标上哪条刻线与主尺上的某⼀刻线（不⽤管是第⼏条刻线）对齐，由游标上读出毫⽶以下的⼩数．（3）总的读数为毫⽶整数加上毫⽶⼩数读数⽅法读数时⾸先以游标零刻度线为准在尺⾝上读取毫⽶整数，即以毫⽶为单位的整数部分。

带表游标卡尺结构

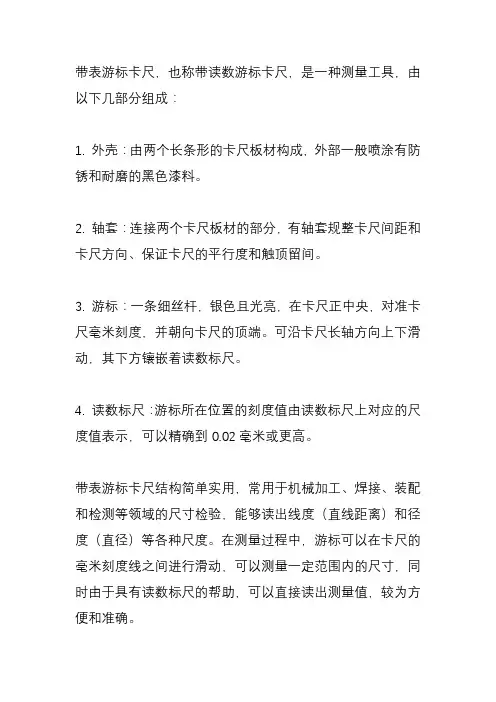

带表游标卡尺，也称带读数游标卡尺，是一种测量工具，由以下几部分组成：
1. 外壳：由两个长条形的卡尺板材构成，外部一般喷涂有防锈和耐磨的黑色漆料。

2. 轴套：连接两个卡尺板材的部分，有轴套规整卡尺间距和卡尺方向、保证卡尺的平行度和触顶留间。

3. 游标：一条细丝杆，银色且光亮，在卡尺正中央，对准卡尺毫米刻度，并朝向卡尺的顶端。

可沿卡尺长轴方向上下滑动，其下方镶嵌着读数标尺。

4. 读数标尺：游标所在位置的刻度值由读数标尺上对应的尺度值表示，可以精确到0.02毫米或更高。

带表游标卡尺结构简单实用，常用于机械加工、焊接、装配和检测等领域的尺寸检验，能够读出线度（直线距离）和径度（直径）等各种尺度。

在测量过程中，游标可以在卡尺的毫米刻度线之间进行滑动，可以测量一定范围内的尺寸，同时由于具有读数标尺的帮助，可以直接读出测量值，较为方便和准确。

游标卡尺的结构和用法

游标卡尺的结构和用法游标卡尺游标卡尺是工业上常用的测量长度的仪器，它由尺身及能在尺身上滑动的游标组成，如图2.3-1所示。

若从背面看，游标是一个整体。

游标与尺身之间有一弹簧片（图中未能画出），利用弹簧片的弹力使游标与尺身靠紧。

游标上部有一紧固螺钉，可将游标固定在尺身上的任意位置。

尺身和游标都有量爪，利用内测量爪可以测量槽的宽度和管的内径，利用外测量爪可以测量零件的厚度和管的外径。

深度尺与游标尺连在一起，可以测槽和筒的深度。

尺身和游标尺上面都有刻度。

以准确到0.1毫米的游标卡尺为例，尺身上的最小分度是1毫米，游标尺上有10个小的等分刻度，总长9毫米，每一分度为0.9毫米，比主尺上的最小分度相差0.1毫米。

量爪并拢时尺身和游标的零刻度线对齐，它们的第一条刻度线相差0.1毫米，第二条刻度线相差0.2毫米，……，第10条刻度线相差1毫米，即游标的第10条刻度线恰好与主尺的9毫米刻度线对齐，如图2.3-2。

当量爪间所量物体的线度为0.1毫米时，游标尺向右应移动0.1毫米。

这时它的第一条刻度线恰好与尺身的1毫米刻度线对齐。

同样当游标的第五条刻度线跟尺身的5毫米刻度线对齐时，说明两量爪之间有0.5毫米的宽度，……，依此类推。

在测量大于1毫米的长度时，整的毫米数要从游标“0”线与尺身相对的刻度线读出。

游标卡尺的使用用软布将量爪擦干净，使其并拢，查看游标和主尺身的零刻度线是否对齐。

如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这件规定方法与数轴的规定一致，原点以右为正，原点以左为负）。

测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数，如图2.3-3所示。

游标卡尺的读数外径千分尺外径千分尺常简称为千分尺，它是比游标卡尺更精密的长度测量仪器，常见的一种如图2.4-1所示，它的量程是0-25毫米，分度值是0.01毫米。

游标卡尺原理图

游标卡尺原理图
游标卡尺原理图如下：
.
1. 主尺尺身：游标卡尺中主尺尺身是一条直线的刻度尺，用于测量物体的长度。

2. 游标：游标为一条可以在主尺尺身上滑动的刻度，用于精确测量物体的长度。

3. 上游标：上游标位于游标卡尺的顶部，上面标有刻度，并且通过一根细小的杠杆与游标相连。

上游标可以与主尺尺身上的刻度对齐，用于测量物体的长度。

4. 游标滑动装置：游标的滑动装置使得游标可以在主尺尺身上滑动，并且能固定在任意位置，以便准确测量。

5. 游标刻度：游标上的刻度与主尺尺身上的刻度对应，用于读取测量的长度值。

6. 下游标：下游标位于游标卡尺的底部，也标有刻度，并且与游标通过一根细小的杠杆相连。

下游标同样可以与主尺尺身上的刻度对齐，用于测量物体的长度。

7. 操作杠杆：游标卡尺上面有一个操作杠杆，用于控制游标的
滑动装置，以便固定游标在所需的位置上。

游标卡尺通过主尺尺身上的刻度和游标上的刻度对齐，可以测量物体的长度。

当游标卡尺放置在物体上时，物体的长度与主尺尺身上的刻度对应。

游标的位置可以通过操作杠杆进行微调，使游标上的刻度与主尺尺身上的刻度更加准确地对齐。

读取测量值时，可以通过游标上的刻度和主尺尺身上的刻度的对应关系，确定物体的长度值。

这就是游标卡尺的原理图及其原理。

通过使用游标卡尺，可以进行精确的长度测量，并且读取测量值非常方便。

游标卡尺使用说明书

游标卡尺使用说明书一、结构简图二、技术数据尺身刻度(每格) 1 0~100副尺刻度(每格) 0.02深度及台阶示值误差0~150±0.020~150±0.02 0~100 ±0.02 >150~200 ±0.03 0~150 ±0.02示值误差>200~300±0.04内量爪示值误差(10mm 处)0~2000~300 ±0.01三、使用方法 1.观察卡尺外观应无影响测量的缺陷，擦净各测量面及导向面。

移动尺框，使两外测量面至手感接触，看零位是否准确，如不准确，此时旋松副尺上的紧固小螺钉，调节副尺的位置，使其副尺的零位指向尺身的零位，然后再紧固小螺钉。

如观察副尺的零位仍未指向尺身的零位，重复以上步骤； 2.使用卡尺进行测量时，把紧固螺钉松开，然后移动尺框使测量面紧靠工件，此时即可读数；如工件所在位置读数不方便，可将紧固螺钉旋紧，再轻轻取下卡尺后读数。

3.当测量范围≤150mm 时，使用Ｉ型卡尺进行测量。

其可对件进行外尺寸、内尺寸、深度及台阶的测量。

测量图如下：台阶测量深度测量4.读数方法：尺身的刻度读出整数部分，副尺刻度指向尺身刻度成一条直线时读出小数部分(主尺每格是1mm，副尺每格是0.02mm)。

测量例图如下：尺身刻度： 32.00副尺指向尺身的刻度： 0.68读数： 32.68四、注意事项1.保持各测量面和其它表面的清洁；2.由于深度尺裸露在外面，在使用时若遇齿条内有污物、铁屑等杂物，请用包装盒内毛刷将其清净；3.使用中应轻拿轻放，不得有强力冲击，否则将导致卡尺移动不平稳，甚至损坏卡尺；4.使用后，将卡尺清净、测量面涂油并放入包装盒内贮存；。

常用量具的使用方法

测量杆的中心线应垂直于测点平面。若测量为轴类，则测量杆中心应通过并垂至于轴心线。
在测量中应注意长针的旋转方向和短针走动的格数。
六、深度尺
1.深度尺的测量精度为 0.02mm。 2.深度尺的原理及使用方法同游标卡尺，参照
一。
七、塞块
1.塞块的测量精度为 0.01mm。 2.塞块的用途及使用方法同塞尺，参照四。 3.塞块的使用注意事项
塞尺应塞入一定深度，手感有一定阻力又不至
卡死为宜。当塞尺片上的刻值看不清或塞尺片数较多时，可用千分尺测量塞尺厚度。塞尺用完后应擦干净，并抹上机油进行防锈保养。
五、百分表
1. 百分表的用途及原理百分表是测量工件表面形状误差和相互位置的一
种量具，如轴弯曲度、推理盘飘偏度等，广泛应用于机械制造、安装、检修工作中。百分表的动作原理：将测量杆的直线位移，通过齿条和齿轮传动，转换成表盘上指针的旋转运动。测量杆位移 1mm，表盘指针旋转一周，一周均匀分成 100刻度，每一刻度为 0.01mm。由于还能再估读一位，可读到毫米的千分位，有时也称作千分表。
0.06mm、 0.07mm、 0.08mm、 0.09mm、 0.10mm、 0.15mm、 0.20mm、 0.25mm、 0.30mm、 0.35mm、 0.40mm、 0.45mm、 0.50mm、 0.75mm、 1.00mm 。
2.塞尺的使用根据被测间隙的大小，选择适当厚度的塞尺；
为保证测量的准确性，塞尺数量一般不超过 3片；如果超过 3片，通常就要加测量修正值。一般每增加一片加 0.01mm的修正值。在组合使用时，应将薄的塞尺片夹在厚的中间，以保护薄片。
2.使用外径千分尺注意事项
测量时，在测微螺杆快靠近被测物体时应停止使用主旋钮，而改用微调旋钮，避免产生过大的压力，既可使测量结果精确，又能保护螺旋测微器。

数显游标卡尺原理

数显游标卡尺原理数显游标卡尺是一种常用的测量工具，它通过数字显示来实现高精度的测量。

它的原理是通过测量物体的长度、宽度、高度、直径、孔径等尺寸，来确定物体的大小和形状。

本文将介绍数显游标卡尺的原理、结构、使用方法和注意事项。

一、数显游标卡尺的原理数显游标卡尺的测量原理与普通游标卡尺相同，即利用游标的移动来测量物体的尺寸。

但是，普通游标卡尺的测量精度受到人的视觉和手动操作的限制，而数显游标卡尺则通过数字显示来实现高精度的测量。

数显游标卡尺的测量原理是利用电子技术将游标的移动转换成数字信号，然后通过微处理器进行处理和计算，最后在液晶显示屏上显示出测量结果。

具体来说，数显游标卡尺通过以下几个步骤实现测量：1. 电子信号转换：当游标移动时，内部的传感器会将游标的位置转换成电子信号。

2. 数字信号处理：电子信号经过放大、滤波、数字转换等处理后，转换成数字信号。

3. 微处理器计算：数字信号经过微处理器计算后，得出测量结果。

4. 数字显示：测量结果通过液晶显示屏显示出来。

二、数显游标卡尺的结构数显游标卡尺的结构和普通游标卡尺类似，但是它增加了电子元件和显示屏等部件。

具体来说，数显游标卡尺的结构包括以下几个部分：1. 游标：游标是用来测量物体尺寸的部件，它通常由两个可移动的刻度板组成，可以在刻度尺上滑动。

2. 刻度尺：刻度尺是用来显示物体尺寸的部件，通常由两个刻度尺组成，一个用来显示毫米，另一个用来显示英寸。

3. 电子元件：电子元件包括传感器、放大器、滤波器、数字转换器等部件，用来将游标的移动转换成数字信号。

4. 显示屏：显示屏通常是液晶显示屏，用来显示测量结果。

5. 开关：开关用来控制数显游标卡尺的开关机、单位切换、清零等功能。

三、数显游标卡尺的使用方法数显游标卡尺的使用方法和普通游标卡尺类似，但是它需要注意以下几个方面：1. 选择正确的量程：数显游标卡尺通常有不同的量程，需要根据测量物体的尺寸选择合适的量程。

游标卡尺的结构、读数、使用及维护方法

内蒙古京能电力检修有限公司岱电维护项目部辅机班06 月份培训课件京能电力检修岱电维护项目部汽机车间辅机班二0一二年游标卡尺的结构、读数、使用及维护方法一、概述：我们可以使用毫米刻度尺测量长度，毫米刻度尺的最小刻度是毫米，用它测量长度可以精确到毫米，还可以估读到毫米的下一位。

如果需要更精确的测量，能把零点几毫米准确地读出，可采用一种更精确的测量仪器——游标卡尺。

二、游标卡尺的构造游标卡尺的主要构成部分是一条主尺和一个可以沿着主尺滑动的游标尺，也叫游标。

左测量爪固定在主尺上并与主尺垂直，右测量爪与左侧量爪平行，固定在游标尺上，可以随同游标尺一同滑动，一般游标尺最多可以测量十几个厘米的长度。

使用时要先松开游标上的紧固螺钉，使游标在主尺上能自由滑动。

三、游标卡尺的用途：利用内测量爪可以测量槽的宽度和管的内径，利用外测量爪可以测量零件的厚度和管的外径，利用深度尺可以测量槽和桶的深度。

四、游标卡尺的规格：按游标卡尺的分度划分，游标卡尺的规格可分为：1、10分度游标卡尺主尺最小分度1mm游标最小分度为0.9mm测量最小分度为0.1mm游标刻度总长9mm 游标内第10条刻度线与主尺和第9条刻度线对齐2、20分度游标卡尺主尺最小分度1mm游标刻度总长19mm测量精确值0.05mm游标内第20条刻度线与主尺和第19条刻度线对齐3、50分度游标卡尺主尺最小分度1mm游标刻度总长49mm测量精确值0.02mm游标内第50条刻度线与主尺和第49条刻度线对齐三种规格的游标卡尺的比较比较项目规格游标尺分度10分度20分度50分度主尺小分度1㎜1㎜1㎜游标刻度总长9㎜19㎜49㎜游标最小分度0.9㎜0.95㎜0.98㎜主尺与游标最小分度之差0.1㎜0.05㎜0.02㎜准确度0.1㎜0.05㎜0.02㎜五、游标卡尺的读数原理游标卡尺的读数方法：1、先读主尺读数：看游标尺零线左边主尺第一分度线的数值；2、再读游标读数：看游标尺上第几条刻度线与主尺上某一刻度线齐；3、再次读数相加：得出被测工件的尺寸。

游标卡尺的构造、原理及使用方法

一、游标卡尺的构造游标卡尺是一种精密测量工具，主要由主尺、游标和刀片组成。

主尺分为上下两部分，上部为尺身，下部为测量刻度，游标是可以在主尺上滑动的刻度，用于精确测量物体长度，刀片则用于测量内径和凹槽等特殊形状的物体。

二、游标卡尺的原理游标卡尺的测量原理是利用主尺和游标上的刻度线相互对应，通过读数得到测量值。

在使用过程中，游标卡尺可以实现毫米和英寸的双重测量，具有高精度和灵活性的特点。

游标卡尺的精度一般可达到0.02毫米，满足工程测量的要求。

三、游标卡尺的使用方法1. 校准游标卡尺在使用游标卡尺之前，需要先进行校准。

打开游标卡尺，将游标和主尺调零，确保游标处于零刻度位置。

如果发现游标卡尺的刻度不准确，可以通过调整游标的零点位置来进行校准。

2. 测量外径将游标卡尺的测量刀片打开，将要测量的物体置于游标卡尺的两个刀片之间，轻轻旋转游标卡尺直到刀片与物体接触，记录游标和主尺上的刻度数值，即可得到物体的外径尺寸。

3. 测量内径如果需要测量物体的内径，可以将游标卡尺的刀片置于物体内部，用同样的方法来进行测量。

注意在测量内径时，需要考虑刀片的宽度对测量结果的影响，通常需要在测量结果上减去刀片的宽度。

4. 测量深度游标卡尺还可以用来测量物体的深度。

可以使用游标卡尺的刀片延伸到物体内部，再记录游标和主尺上的刻度数值，即可得到物体的深度尺寸。

5. 注意事项在使用游标卡尺时，需要注意保持测量物体与游标卡尺平行，并避免斜置或旋转，以确保测量结果的准确性。

还需要注意保护游标卡尺的刀片和刻度，避免受到损坏影响测量准确性。

四、结语游标卡尺作为一种精密测量工具，广泛应用于机械制造、汽车制造、航空航天等领域，对于精确测量物体尺寸起到了关键作用。

通过了解游标卡尺的构造、原理和使用方法，可以更好地掌握这一工具，提高测量的准确性和效率。

游标卡尺是一种精密测量工具，广泛应用于机械制造、汽车制造、航空航天等领域，对于精确测量物体尺寸起到了关键作用。

数显游标卡尺使用说明
