未注尺寸公差等级表

未注尺寸公差等级表

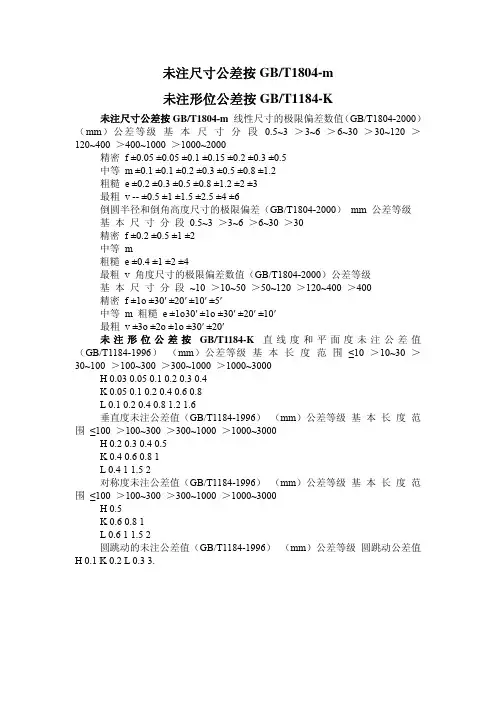

根据加工方法和装配精度要求选择合适的IT公差等级值进行尺寸标注，图纸中未标注公差的尺寸需按照GB/T1804－2000 《未注公差的线性和角度尺寸公差》要求，指明公差等级。

线性尺寸极限偏差数值

公差等

0~3 >3~6 >6~30 >30~120 >120~400 >400~1000 >1000~2000 >2000 级

精密f ±0.05±0.05±0.1±0.15±0.2±0.3±0.5—

中等m ±0.1±0.1±0.2±0.3±0.5±0.8±1.2±2.0粗糙c ±0.2±0.3±0.5±0.8±1.2±2.0±3.0±4.0最粗v —±0.5±1.0±1.5±2.5±4.0±6.0±8.0倒圆半径和倒角高度尺寸的极限偏差数值

公差等级0~3 3~6 >6~30 >30

精密f

±0.2±0.5±1.0±2.0中等m

粗糙c

±0.4±1.0±2.0±4.0最粗v

注:倒圆半径和倒角高度的含义参见GB/T6403.4

角度尺寸的极限偏差数值

公差等级0~10 >10~50 >50~120 120~400 >400 精密f

±1°±30′±20′±10′±5′中等m

粗糙c ±1°30′±1°±30′±15′±10′

最粗v ±3°±2°±1°±30′±20′

一般未注公差图样表示法

在图样标题栏附近或技术要求、技术文件（如企业标准）中注出本标准号及公差等级代号。例如选取中等级时，标注为：

GB/T 1804-m

3未注形位公差等级表

图纸中未标注形位公差的结构，需按照GB/T1184－1996《形状和位置公差未注公差值》中的等级进行标注。

直线度和平面度未注公差值

公差等级0~10 >10~30 >30~100 >100~300 >300~1000 >1000

H 0.02 0.05 0.1 0.2 0.3 0.4

K 0.05 0.1 0.2 0.4 0.6 0.8 L 0.1 0.2 0.4 0.8 1.2 1.6

垂直度未注公差值

公差等级0~100 >100~300 >300~1000 >1000

H 0.2 0.3 0.4 0.5

K 0.4 0.6 0.8 1

L 0.6 1 1.5 2

对称度未注公差值

公差等级0~100 >100~300 >300~1000 >1000

H 0.5

K 0.6 0.8 1

L 0.6 1 1.5 2

圆跳动未注公差值

公差等级圆跳动公差值

H 0.1

K 0.2

L 0.5
