最简单不用开关的万用表1.5V升9V电池代替电源电路(加电池共五个件)
3.7伏升9伏电源电路图大全(五款模拟电路设计原理图详解)
3.7伏升9伏电源电路图大全（五款模拟电路设计原理图详解）3.7伏升9伏电源电路图（一）3.7V转9V2A，3.7V升压9V2A电路图，非同步整流升压典型电路，外置肖特基二极管。
外围简单。
3.6V转成9V的升压电路1.5V升9V电源电路图如图所示。
该电路为间歇式振荡升压电路。
BG1与L1、L2、C1等构成振荡器。
BG1为振荡管，工作在开关状态。
L1、C1为振荡反馈元件。
L2为振荡储能绕组。
为了方便，电路还设计了由BG3构成的自动电子开关。
当BG3的基极没有负载时，也就没有基极电流，BG3、BG2、BG1均截止，整个电路停止工作，不消耗电源。
因此，本电路不需设立单独的电源开关。
当A、B两点接上负载时，BG3导通，BG2也跟着导通，通过负载为BG1提供基极电流，BG1导通，能量从电源流入并储存在L2中。
此时BG1集电极电压很低，D1截止，负载由C2残存电压供电。
当BG1截止时，L2中电流不能突变，它将产生出较高的逆程电动势，经D1整流后输出。
当输出电压高于D2的稳压值时，BG2的b、e结反偏而趋向于截止，BG1基极电流将会下降，迫使其振荡减弱，输出电压也随之下降从而将输出电压自动地控制在D2的稳压值附近。
元件选择与制作调试：BG1选饱和压降低的NPN型硅管，如9013、8050等，要求ICM》300mA，》200。
BG2可用9012、9015等PNP硅管，BG3选用9014等NPN型管，要求穿透电流越小越好。
L1、L2用∮0.1MM的漆包线在∮8MM的高频磁环（从旧电子镇流器或节能灯里拆用）上绕制而成。
L1为6匝L2为36匝。
笔者用此电路为DT890A数字万用表供电，实测工作电流为：蜂鸣挡和电容20uF、2uF 挡为45mA以下，其它挡位均在25mA以下。
当电池电压降到0.9V时，除消耗电流较大的蜂鸣挡，电容20uF、2uF挡有缺电显示外，其余挡位均未见缺电显示。
本电路制作简单，性能稳定，经济实用。
带自动关机功能的万用表1.5V电池升9V电压电路
带自动关机功能的万用表1.5V电池升9V电压电路一、电路说明：振荡过程：BG3集电极输出到线圈上，并通过线圈的次级反馈给BG3的基极，进而控制集电集电流，形成正反馈，电路振荡。
BG3饱和导通时，C2经R6、BG3的be结充电，线圈充电达到BG3所提供的最电大电流后，线圈L上的电压回升（u=Ldi/dt，i不增加，u变0），线圈次级电压下降，C3通过R6、R5放电，C3电压抬升，当抬升到0.6v后，BG3再次导通。
因此C3放电的速度决定了BG3截止的时间，线圈L的电流增加到BG3所能提供的最大电流所需的时间决定了BG3的导通时间。
输出稳压过程：当U0增大后，D3导通，BG2基极电压升高，工作电流变小，BG3的偏置电流变小，振荡减弱，U0下降。
U0下降的直接原因是BG3的Ib下降，最大Ic也下降，线圈L增加最大Ic所需的时间也下降，BG3导通时间减少，另一方面，由与Ib变小，C3放电的速度变慢，BG3截止时间变长，占空比变大，输出电压变小。
电路的启动：R4、C2是构成启动电路。
RC时间常数为300us。
经过几个RC 常数以后，C2充满电，不再提供偏置电流。
振荡周期约20us ，C2提供偏置电流可让振荡器工作300*3/20=45个周期，这足以使U0上升，并通过C1、R1给BG1提供偏置，电路持续振荡。
关机后，C2经R4、D3、L、D1放电，下一次开机时，C2又能提供启动偏置电流。
自动关机电路：该电路具有正反馈特征：起动后，C1经R1、和GB1的Vbe结充电，C1上的压降逐渐上升，最后将导至BG1的Vbe电压小于0.5v，BG3得到的偏置变小，U0下降，而U0下降将加速BG1截止，BG3也截止，电路停振。
正是一个正返馈过程，BG1偏置不足后，电路瞬间停振。
当输出电压U0R6的作用：BG3饱和导能初期，线圈次极电压突然抬升，C3经R6、BG3的be结充电，由于be结微变电阻小，会产生强烈的冲击电流。
在示波器中观察，GB3的Vbe会产生很强的尖峰脉冲，经R6限流后，该脉冲得到有效的抑制。
RT9266万用表9V电池代用电路
RT9266万用表9V电池代用电路
之前曾经做了一个万用表9V电池代用的电路，用三极管+电感做了，效果一般，待机状态下没过几天就没电了，更换电池也挺麻烦的因此干脆不用，看到网上很多朋友还想做这样的代用电路，今天有时间又做了一个，不过是用升压芯片来做的，没有具体测试电路效率，不过猜想应该比用三极管搭的电路好些，用我自己的万用表做负载，在1.5V工作电压时，使用万用表的二极管档位短路发声测试时电路工作电流30毫安，由于没有过多的万用表，我不知道万用表在9V时该档位下的电流，因此没有办法计算出效率。
该电路在无负载时工作电流大概是1.5毫安（1.5V电池供电），因此是相当的省电。
该电路在电池电压1V时可以正常启动。
电路原理如下：
电路中没有设计开关，最好做个开关，接在电池正极，因为这个电路即使在万用表不用的情况下，还是有1.5毫安的耗电哦。
想要更加了解RT9266的相关资料，请搜索该型号的datasheet.
输出电压，设计时候是9V，由于电阻误差，实际8.9V，也是可以让万用表正常工作的。
PCB焊接，虽然有点丑，凑合着用吧，实际中并没有按照上面的电阻选择100K和620K，而是选择161K和1M电阻，使电路功耗更低。
由于没有合适的电阻，因此把电阻并联了又串联，很难看，不过能够使用就行了。
RT9266芯片为SOT23-6封装，体积很小，焊接时要特别注意1脚位置哦。
电路板的正面，很小，跟1元硬币相比
PCB文件，因为这个文件做的比较久了，实际跟上图的电路图有些出入哦，所以要做要自己调整了，不过关键的芯片引脚等重要信息没有错。
下图中右上角的IN5819位置取消，把元件装在电路板背面，具体接法要参考电路原理图。
再也不用为更换电池而烦恼！DIY万用表9V可充电锂电池，值得拥有
再也不用为更换电池而烦恼！DIY万用表9V可充电锂电池，值得拥有做维修的朋友一般用的都是100元左右的万用表，这种万用表比较便宜，精度一般，不过普通维修足够用了，但是由于成本和设计能力所限，所以这种万用表待机和工作的电流都偏大，没有多长时间就要更换电池，有一位朋友戏称他的万用表就像吃电池一样。
近日在网上闲逛，发现了一款DIY的万用表9V可充电锂电池，感觉不错，推荐给大家。
这款电池其实是用的锂电池+升压板做出来的，用3V升压到9V 来供万用表使用，而且电池上自带micro usb充电接口，可以很方便地用手机充电器充电。
电池上带有充电指示灯，充电时显示红色，充满之后变成绿色。
下面是引用商家的介绍与图片。
升压电路：通过专用锂电池升压集成块，自控式升压电路（只有接上负载升压IC才工作，可以减少待机电流，实测为20uA左右，延长锂电池使用寿命），输出9V（分压电阻为1M：470K//200K），三极管BE就消耗掉一部分，理论计算升压输出是9.6V左右。
为了减少电路对终端设备的干扰，输出处增加一级LC滤波减小纹波（特别是用在数字万用表上）。
锂电池保护电路：为了能使用不带保护的锂电池，特在PCB上加入了锂电保护IC，3A保护。
欠压电路：针对本电池在数字万用表使用中，为了能够直观地出现低电压指示，特别增加了欠压电路，由MAX809S 和NPN等组成。
电量快没了通过MAX809S和NPN管使输出电压降至7V以下，此时万用表还可以正常使用，但是会显示电压低的符号，这样就解决了用单锂电或镍氢电池升压型电池会突然断电的缺点；电池的电量也不会像两节锂电池串联那样，当还有不少电量的时候就会显示电池电压低。
这款电池刚刚入手几天，现在装在万用表上使用，具体使用效果还要看一段时间，但需要注意的是，这款DIY的电池与标准9V电池相比要高出1MM多点，所以如果你的万用表电池仓空间比较小，加上电池扣后有可能装不进去电池仓。
如果万用表电池仓空间比较大就一点问题没有了。
万用表电池替代
数字式万用表和指针式万用表叠层电池的替代办法
我的MF12型指针式万用表，是79年产品，做工扎实，需要使用二号1.5V电池，和15V 干电池，经测，在RX10K档黑红表笔短接时，15v电池消耗约60微安的电流，其他电阻
档的电流，RX1档最大，表笔短接时，消耗
1.5V电池大约6毫安的电流。
根据此情况，决
定选用镍氢电池，制作一15V升压升压电路，供RX10K当时用，直接使用1.2V时，给其余点阻挡供电。
这样的方案，一节电池（不论是1.5V的干电池，还是1.2V的充电电池）就可解决两种供电电压的需求.
因升压电路只需要提供15V电压，60微安的电流，所以采用简单的升压电路即可满足要求，当然为了不对MF12万用表进行打眼等改装，采用的升压电路也需要具备自动关断电源的功能。
下面上图：
此电路中使用的也是磁环，因需要穿绕的线圈匝数较多，选用的是直径10MM的磁环，可以从废节能灯，以及废电子镇流器中拆到。
经使用，图中的R1可以去掉不用！R2用100K 效果更好。
做好的15V升压小PCB板。

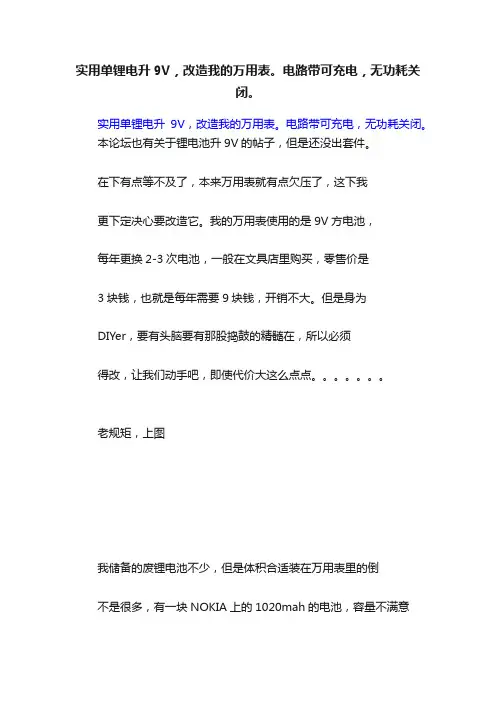

实用单锂电升9V，改造我的万用表。电路带可充电，无功耗关闭。
实用单锂电升9V，改造我的万用表。
电路带可充电，无功耗关闭。
实用单锂电升9V，改造我的万用表。
电路带可充电，无功耗关闭。
本论坛也有关于锂电池升9V的帖子，但是还没出套件。
在下有点等不及了，本来万用表就有点欠压了，这下我更下定决心要改造它。
我的万用表使用的是9V方电池，每年更换2-3次电池，一般在文具店里购买，零售价是3块钱，也就是每年需要9块钱，开销不大。
但是身为DIYer，要有头脑要有那股捣鼓的精髓在，所以必须得改，让我们动手吧，即使代价大这么点点。
老规矩，上图我储备的废锂电池不少，但是体积合适装在万用表里的倒不是很多，有一块NOKIA上的1020mah的电池，容量不满意还有一块ASUS手机里的1300mah电池。
这款手机使用1年左右，主频0.8G，后来买了三星的i9100以后一直闲置在家，给我甩在床底下好久了，这次正好里面的电池能派上用场了，变废为宝正是DIYer的传统之一。
我的手机：本人不太喜欢有衣服的电池很不好意思，我下手了，它又给我裸掉了，依然性感。
华硕的东西不管是自己造的，还是叫别家OEM的，都有着良好的品质，这块电池在使用1年以后，充满放电到2.75V 的剩余容量依然还有1247mah，很给力。
9V升压电路买的是全套散件，哪家买的我就不说了，避免广告嫌疑，还是上图，看真相。
开焊，贴片很小，上白光尖头烙铁完成一个，但是板子上的贴片LED烙铁不好焊，因为LED的长度都大于底板的焊盘了，没办法只好动用热风枪。
上几张近照成品图。
贴片真让人蛋疼。
万用表开壳，电池放进去大小差不多了，厚度还刚刚好。
电池我是用双面胶粘在底壳上的，但是电池的外壳是正极，而且还是金属，所以双面胶得多上几层再贴到底壳上。
唉，原本电池的外衣不要剥掉就好了，谁叫我手贱。
我的万用表正好有mini USB预留位，但是没装上接口可能是我的万用表是阉割版，不带数据上传电脑功能。
万恶的阉割版。
我恨它妈妈。
USB口稍加改动即可放入充电口灌入AB胶，待干燥。
1.5-9v升压电路
自己画的万用表1.5-9v升压电路的PCB图，经过几次修改，制作出来的效果已经很不错了。
自己画的万用表1.5-9v升压电路的PCB图，经过几次修改，制作出来的效果已经很不错了。
该电路板加上一节7号电池（可以用充电电池），和一节9v万用表电池差不多大小，可以直接替换。
替换后就不用经常买9v电池了（3块多一节，经常买也是一个不小的开支），9v镍氢充电电池也不错，只是价格高，自放电严重，一个月后电不是用完了，而是自己跑完了，另外几乎没有好的9v充电器，要自己掌握时间,一不小心就过冲。
5号智能充电器就很多，本人用的是enelong低自放电电池，然后在万用表上加一个接口，直接接到sony bc-cs2a上充，很爽。
该电路板加上一节5号电池（可以用充电电池），和一节9v万用表电池差不多大小（做出来比9v电池大些，因为5号电池本身比9v电池长，适合电池仓空间较大或修整后能放下的，如果电池仓实在比较小，请选用7号电池电路/auction/item_detail.htm?item_num_id=8428481110，这个一定能放下），可以直接替换。
替换后就不用经常买9v电池了（3块多一节，经常买也是一个不小的开支），9v镍氢充电电池也不错，只是价格高，自放电严重，一个月后电不是用完了，而是自己跑完了，另外几乎没有好的9v充电器，要自己掌握时间,一不小心就过冲。
5号智能充电器就很多，本人用的是enelong低自放电电池，然后在万用表上加一个接口，直接接到sony bc-cs2a上充，很爽。
电路图用的是这个，自动开关，效率也很好。
这是做好的效果元件都是普通的元件，很容易找到。
我画图时是根据手头容易找到的原件参数来画的。
图中的10v稳压管就不好找，于是换成了两个5.1v的稳压管串联。
这个很好找，每个山寨手机电源和万能充里基本都有。
变压器磁环是节能灯里的，一个6圈，一个36圈，注意同名端。
装好后如果要测试输出电压是否正常，需要在输出端接个10K左右的电阻作负载，再量输出。
用MAX1771(MAX770)制作万用表9V电源(万用表代用电源)
用MAX1771(MAX770)制作万用表9V电源（万用表代
用电源）
之前曾经做了几个万用表代用电源，但是效果不太理想，网上的电路也很多，用三极管搭建，电路很简单，很多电路都需要一个电源开关来控制，否则电池很不耐用，没几天就没电了。
手头上有限制的芯片MAX770,现在这个芯片已经停产了，代替的型号是MAX1771，两个芯片使用是一样的，可能芯片本身有点区别，但是我用在电路上看不出来。
MAX1771的datasheet上有很多电路，要制作万用表电源，直接抄上面的电路就可以了，我就是抄的，不过由于没有毫欧级的电阻，所以我取消了原本接在芯片CS引脚上的电阻，直接将CS引脚接地，可能会给电路的稳定性带来影响，另外，没有这个电阻，这个电路输出电流会很大，如果有意外发生，那问题就大了。
我的电路如下：
我的这个万用表代用电源没有设置开关，如果你需要设置开关，就将开关串联到电路里就可以了。
这个电路耗电很小，在万用表关闭的时候，耗电为0.7毫安，我使用的锂电池是2800毫安时，所以我就不做开关了，理论上，这个电路在万用表关闭情况下，待机可以长达166天。
即使是万用表打开的情况下，电源的消耗也不多，只有23毫安。
当然，这个锂电池是我在路上捡到的，不知道是哪种手机上用的，上面标称。
数字万用表电路图大全(模数转换电路-显示驱动电路)
数字万用表电路图大全（模数转换电路/显示驱动电路）数字万用表电路图（一）数字万用表是在一个只有基本量程的直流数字电压表的基础上扩展而成的，这个电压表相当于数字万用表的表头。
其原理见图1。
在图1中，除显示器外，其余功能可全都集成在一个芯片上，具有这些功能的芯片叫A/D转换器，较常见的有ICL7106、ICL7107等多种型号，它们部属于双积分式A/D转换器。
双积分A/D 转换器内部电路虽然很复杂，但根据图1的电路可以说明其原理。
它在一个测量周期内的工作过程如下：测试开始，计数器清零，积分电容c放电，然后控制逻辑使K2、K3断开，K1接通，积分器对被测电压Vx进行正向积分，正向积分也叫采样，采样期间积分输出V01线性增加，经过零比较器得到过零方波，通过控制逻辑打开门G，计数器开始对时钟脉冲计数，当计数到最高位为1时，溢出脉冲通过控制逻辑使K1、K3断开，K2接通，采样结束，计数器复零。
设采样过程时间为T1，则积分输出V01=VxT1/RC（1），K2接通基准电压VR后，积分器开始第二次积分（反向积分），V01开始线性下降，计数器也重新计数。
当V01降至零时，比较器输出的负方波结束，控制逻辑使K2断开，K3接通，积分停止。
同时关闭门G，计数停止，一个测量周期结束。
设反向积分过程时间为T2，则积分输出为V01-VrT2/RC=0（2）。
由式（1）、（2），可得Vx=VrT2/T1（3）。
转换波形见图2。
设时钟脉冲周期为T0，则T1=N1T0，T2=N2T0，N1、N2分别是正、反向积分期间计数的时钟脉冲个数，所以VX=VRN2/N1（4）。
对干31/2位A/D转换器，采样期间计数到1000个脉冲时计数器有溢出，故N1=1000是个定值，如再规定VR=100.0mV，则有VX=0.1N2（5）。
（5）式说明，适当选择N1及VR的值，可使VX与N2的有效数字相同，只是小数点位置不同。
如将小数点定在显示值N2的十位，便可直接读数。
9V升压电路
万用表1.5-9v升压电路的PCB热转印图最近在学习protel，就做了万用表1.5-9v升压电路的PCB，练练手。
（也解决了万用表的电池问题）第一次做pcb，很多地方还考虑的不周到。
原理图也是用这个生成的pcb图这是最终的结果，热转印图根据热转印图就可以转到板子上了，具体过程想必坛友们都很熟悉，就不罗嗦了。
这是最终的装进表里的样子关于万用表用9v升压电路的改进建议变压器磁芯可以用节能灯小磁环，电视天线放大器里的双孔磁芯，收音机中周。
用电视中周的效果不好，效率低。
拜读了3AG1兄的大作,很为这种钻研的态度,热情的待人折服,也很需要这个小东西,自己却有些懒于动手,直接在淘宝上买了套件,电路和3AG1兄的基本一样,装好以后发现负载能力很低,在我的表上基本不能用,又觉弃之可惜,就仔细研究了一下.有几点发现, 1,电路最重要的就是储能侧的三极管,3AG1兄说了集射饱和电压小的,放大倍数大的好,实测发现如果手头的管子不够出色,基极的输入电阻用小些的即可,如果太小则不能起振,据管子体质不同,取150到300欧是比较保险的,我手里这套件用的470,对负载能力大有影响,换成290以后就解决了,由于是基极输入端,流入电流很小,电阻小些并不影响效率.2,如果用中周,中周的谐振电容一定要取掉,否则震荡波形是调幅的脉冲尖波,去掉以后就没有了调幅,输出电压在1k负载时能提高0.3v;中周的磁芯在平齐顶端处效率和负载能力最好,看来气隙是小的好.3,这个电路震荡频率是负载越大,频率越低,推测谐振电容取小点有利于提高中周的功率容量,不易磁饱和,用小点的电容输出能力确有提升4,最最重要一点,关键的改进.电池的两端要并一个输入电容,对输出能力提升是立竿见影的.不加此电容之前,输入端波形很不平直,分析可知储能侧的三极管饱和,变压器储能时电流很大,电池有内阻,并不能如理想一般对交流短路,所以输入电压骤降,能量很多损失在了电池的内阻上,并上电容后如同感性负载提升功率因数之法,交流阻抗大大减小,观察波形基本平直,输出大幅提升,1k负载时提升可达2v以上.电池越是内阻大,此电容应越大.5,试计算理论效率,不考虑变压器损失,电池电压设为1.25v,三极管饱和电压降0.3v,那么储能段效率76%,输出端充当开关的三极管vbe0.7v,净输出9.65v,二极管vf0.4v,输出效率89.7%,总理论效率68%.6.实测效率64.5%,注意测试一定要输入端电流输出端电压同时测,如果先测输入电流,再测输出电压,实际是刻舟求剑,会得出80%以上的效率,实则因为电路本身对输入端内阻极敏感,有电流表内阻存在,测电流时电路输出电压很低,造成测试误差很大.今晚做了个9v升压电路电路图是上边第二张，综合比较了一下，第一张和第三张都是没有自动开关控制，第二张电路是由数字万用表触发工作，在万用表没有开机的情况下，升压电路不工作，这样节约了电能。
自制万用表升压电路(三款万用表升压电路设计方案详解)
自制万用表升压电路（三款万用表升压电路设计方案
详解）
自制万用表升压电路方案（一）
数字万用表电池升压电路制作
原理简述：电路见图1所示。
当电源开关K闭合时，BG1因R1与电源负极相连，给BG1的e、b极提供正偏电流而导通，导通后的电流经R2、L1
加到BG2的b极，BG2也导通，同时与BG2的c极相连的L2感应给L1，使BG2产生间歇振荡，振荡形成的脉冲交流电压经D2整流后，在滤波电容C2上形成一直流电压。
当该直流电压达到D1稳压值（7.5V）时，D1导通，给
自制万用表升压电路方案（二）
上图a电路中的磁环用φ8mm～φlOmm的，可从报废的电子镇流器拆下使用。
L1用φ0.27mm的漆包线绕42匝。
L2同样线绕3匝~4匝。
BG1、BG3均为NPN型硅小功率管（如C945、9014），B≥180即可；BG2选用C8550（PNP、30V、1A、0.6W），在此电路中暂无代换管推荐；其余元件均为普通常用的，参数可按线路图中标注。
1.5V升9V数字万用表电源电路
1.5V升9V数字万用表电源电路数字万用表如果用1.5V电池通过升压替代9V叠层电池，通常都要单独安装电源开关。
给制作和使用带来不便。
本文介绍的电路是通过检测数字万用表工作电流的有无来控制启动或停止的。
因此只要将电源线与升压电路的输出端对接，就可利用数字万用表电源开关。
电路如附图所示。
该电路为间歇式振荡升压电路。
BG1与L1、L2、C1等构成振荡器。
BG1为振荡管，工作在开关状态。
L1、C1为振荡反馈元件。
L2为振荡储能绕组。
为了方便，电路还设计了由BG3构成的自动电子开关。
当BG3的基极没有负载时，也就没有基极电流，BG3、BG2、BG1均截止，整个电路停止工作，不消耗电源。
因此，本电路不需设立单独的电源开关。
当A、B两点接上负载时，BG3导通，BG2也跟着导通，通过负载为BG1提供基极电流，BG1导通，能量从电源流入并储存在L2中。
此时BG1集电极电压很低，D1截止，负载由C2残存电压供电。
当BG1截止时，L2中电流不能突变，它将产生出较高的逆程电动势，经D1整流后输出。
当输出电压高于D2的稳压值时，BG2的b、e结反偏而趋向于截止，BG1基极电流将会下降，迫使其振荡减弱，输出电压也随之下降从而将输出电压自动地控制在D2的稳压值附近。
元件选择：BG1选饱和压降低的NPN型硅管，如9013、8050等，要求ICM>300mA，β>200。
BG2可用9012、9015等PNP硅管，BG3选用9014等NPN型管，要求穿透电流越小越好。
L1、L2用∮0.1MM 的漆包线在∮8MM的高频磁环（从旧电子镇流器或节能灯里拆用）上绕制而成。
L1为6匝L2为36匝。
笔者用此电路为DT890A数字万用表供电，实测工作电流为：蜂鸣挡和电容20uF、2uF挡为45mA以下，其它挡位均在25mA以下。
当电池电压降到0.9V 时，除消耗电流较大的蜂鸣挡，电容20uF、2uF 挡有缺电显示外，其余挡位均未见缺电显示。
手机电池制作数字万用表9V电源
手机电池制作数字万用表9V电源更换下来的手机旧电池，人们往往将其闲置或抛弃，这对于性能优越的锂电池来说，无疑是一种浪费。
其实，有很多旧电池只是容量下降，不能用于手机，却可以应用于其他耗电量较小的器件上。
在本例中，笔者将其改装为数字万用表的电源。
数字万用表一般用的是9V电池，因为万用表耗电量不大，电池的容量小也能满足要求。
这里我们用手机锂电池为其供电，锂电池容量较大，且电量耗尽后可随时用电脑的USB接口为其充电，即使每次不关电源，电池也能维持很久，而且不必为更换电池而担忧。
电路图见图。
该供电电路的核心模块是IC17600，它是一个电压转换芯片。
8脚为输入端，按照图中接线后，5脚会输出一个与8脚等值但反向的负电平U-，这样，输入与输出间的电压就为U+的2倍，锂电池的电压一般为3.7V，这样，8脚和5脚间的电压就是7.4V，可以满足万用表的需要，事实证明，这在万用表的测量误差范围内是允许的。
这里选用IC17600作为电压转换芯片是因为笔者的万用表液晶屏没有背光，不需要电源有很大的电流输出，IC17600的电流输出约20mA，已经可以满足要求；如果要改装的万用表是有背光的，或是其他原因需要有较大电流输出的电源，可以选用MAX1682或MAX660，它们用作电压转换后的最大输出电流分别可以达到45mA 和100mA。
前端的充电电路很简单，限流电阻R1和1ED构成充电指示电路；二极管VD1起到阻隔锂电池电流回流的作用。
C2为滤波电容，使电压输出更平稳。
电路的开关接在锂电池和8脚之间，这个开关是该供电电路的开关，它可以控制芯片的静态损耗。
因为供电电路和芯片之间也存在着一个闭合回路，即使万用表开关断开，芯片自身也在消耗着微弱的电能，所以这个开关不要省去，这样，如果长期不使用万用表，关掉开关后可以避免芯片静态电流的损耗。
为进一步完善电路，可以在锂电池两极各接一个电阻后引出，以防止引出端相碰短路。
这样，通过引出端就可以随时监控锂电池的电压。
自制9V叠层电池代用电路(万用表等适用)
自制9V叠层电池代用电路(万用表等适用)
该电路可用单节电池供电,升压到9V.可代用9V叠层电池，效果很好，使用方便
数字万用表用1．5V升压电路
数字万用表用1．5V升压电路
关联：万用表升压电路，1.5V升9V升压电路数字万用表用1．5V升压电路
报刊上介绍的1．5V升9V电路．功耗较大的居多，有的工作电流达50mA以上。
本文介绍的升压电路(如图3所示)工作电流较小，空载时仅6mA左右，接入工作电流为lmA~3mA数字万用表时，消耗的电池电流在15mA-30mA之间。
图3中8050、8550构成自激振荡器，Q2集电极所接电感的反电动势经整流形成高电压。
电压的高低由稳压管D1确定。
当输出电压超过稳压管击穿电压时，稳压管导通，Q1基极电压上升，使Q2电流减小，输出电压稳定在9v。
更换稳压管，可改变输出电压．以适应其他场合的需要。
据笔者实删，在空载情况下，最高输出电压可达50V。
电感L用7mmX7mm中周的磁帽磁芯绕制，用Φ0.1mm 漆包线在工字磁芯上绕满，再包一层胶带后塞入磁帽中，用胶封固在电路板上，两端接入电路即可。
无开关微功耗通用万用表高压电池代用电路
无开关微功耗通用万用表高压电池代用电路
朱建平
【期刊名称】《无线电》
【年(卷),期】2001(000)002
【摘要】电子制作中在测量大阻值电阻、发光二极管、高压硅柱等时,均要用到万用表的R×10kΩ档,该档使用9V或15V叠层电池,由于叠层电池价格高、容量又有限,因此有很多文章介绍以1.5V干电池为电源的升压电路来代替高压电池。
但是这些电路有的只适用于某些型号的万用表,并都需要加装电源开关,否则会因电路一直处于工作状态而耗电,且加装电路不方便。
【总页数】2页(P48-49)
【作者】朱建平
【作者单位】无
【正文语种】中文
【中图分类】TM938.12
【相关文献】
1.国家开发银行与沈阳高压开关有限责任公司、新东北电气（沈阳）高压开关有限公司、新东北电气（沈阳）高压隔离开关有限公司、沈阳北富机械制造有限公司等借款合同、撤销权纠纷案 [J], 张树明
2.在线高压开关柜高压放电音频检测仪电路设计 [J], 朱品昌;王芳;李传江;袁秀平;倪继锋;茅红伟
3.微功耗无弧开关市场优势 [J], 刘博
4.无开关微功耗通用万用表高压电池代用电路 [J], 朱建平
5.几种高压开关电源软开关电路的研究 [J], 黄峥嵘
因版权原因，仅展示原文概要，查看原文内容请购买。
9v电池替代方案
9v电池替代方案要是想找9V电池的替代方案啊，听我唠唠。
一、电池组合替代法。
1. 6V和3V电池组合。
你可以找一个6V的电池，再找个3V的电池。
像那种小的方形6V电池和纽扣3V 电池。
然后用一些电线把它们巧妙地连接起来。
不过这得有点小技术，要确保连接正确，正负极可别弄反了。
就像搭积木一样，把这两个不同电压的电池组合起来，就能达到近似9V的效果。
但是这种组合有点麻烦，电线连接得不好可能会出问题，而且带着也不太方便，就像拖着两根小尾巴似的。
2. 多个1.5V电池串联。
咱可以拿6个1.5V的干电池。
你知道那种常见的小圆柱形干电池吧？把它们一个接一个地串联起来。
就像小朋友手拉手连成一串。
用一些小夹子或者电工胶带把它们固定好，这样连接起来的电压就是9V啦。
不过呢，这一串电池可有点长，找个小盒子把它们装起来比较好，不然看着乱乱的，而且还得小心别让电池之间的连接断开了，不然就没电压了。
二、使用电源适配器。
1. 可调式电源适配器。
去淘个可调式电源适配器。
这玩意儿就像个魔法盒子，你可以把它的输出电压调整到9V。
在使用的时候，只要把它的输出线接到你原来用9V电池的设备上就行。
不过要注意它的接口类型，得和你的设备匹配。
有些设备是那种小插头，有些是夹子类型的接口。
这就好比给设备找个新的能量供应伙伴，只要接口对上了，就能稳定供电。
而且电源适配器可以插在插座上，只要有插座的地方就能用，不像电池，用完了还得换。
2. 定制电源模块。
如果你的动手能力比较强，还可以搞个定制电源模块。
这个就有点酷了，你可以根据自己的需求设计一个专门为你的设备提供9V电源的小模块。
可以从一些电子元件商店买零件，像变压器、电容啥的，然后自己焊接组装。
这就像是自己做了个专属的能量小怪兽。
但是这个方法对技术要求比较高，要是焊接不好或者元件选错了，可能就没法用了，就像做饭没放盐一样，少了关键的东西。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
最简单不用开关的万用表1.5V升9V电池代替电源电路（加电池共五个件）
[万用表9V电池代替电源电路]的电路图
本文介绍一种用一节GNY0.18型7号镍镉电池供电的电源供电于万用表，其特点是：延长电池使用时间，可反复充电；不用改动表中电路，也不需另设开关，使用比较方便、经济。
1．电路工作原理
万用表代用电源的电路，如图1所示。
电路由三极管VT、升压变压器T、二极管VD、电容C与电源GB五个元器件组成。
三极管VT和升压变压器T构成变压器反馈式振荡器，当电源输出端有负载电流通过时，三极管VT就有基极电流通过，电路就振荡工作；反之，没有基极电流，电池也不消耗电流，所以此电路不设电源开关。
2．元器件选择及安装调试
VT：PNP型小功率三极管，如2N3906，β>200。
VD：1N4148型开关二极管。
C：1uF/16V。
T：升压变压器，采用Φ10mm磁环作骨架，初级绕组L2用Φ0.15mm漆包线绕16圈，次级绕组L1用Φ0.08mm漆包线绕140圈。
绕制前，可以用塑料片或竹片自制一个小梭子。
两端各剪一小叉口，把漆包线绕在梭子上，然后再绕制，如图2所示。
图2 升压变压器制作图
万用表代用电源的印制电路，如图3所示。
电源的印制电路板可按图示尺寸用刀刻法制作，不用打孔，全部元器件直接焊接在铜箔面上即可。
电池安装在电路板上，其正、负极处用有弹性的磷铜片做一个卡子，焊在印刷板相应位置上固定。
外壳同叠层电池的体积相仿，也可直接安装在万用表盒内。
图3 万用表代用电源的印制电路
整个电路焊接完毕并检查无误后，就可以通电进行调试了。
首先在电压输出端连接上一只3 kΩ/0.125W电阻，用万用表直流电压档测量电容C两端的电压，查看是否在直流9V左右，如输出电压较低，可适当调换变压器L2绕组两端引线的位置。
该电源长期使用性能良好，应注意定期检查镍镉电池的容量，及时补充电能。
简单的1.5V升9V电路
这有一个电路可参考：
这个简单，是供数字万用表用的。
供你参考。
改进风扇电池充电器（The Modified Fan Battery Charger）
还有别的更简单的用这种辐射能给电池充电的方法。
一个简单的方法是跳过大部分机械施工而使用一个微适应同步风扇。
这种方法是“大祭司”（Imhotep）在他的教学视频里展示的，视频在
/watch?v=eDS9qk-Nw4M&feature=related
起初的想法来自于约翰.贝迪尼而风扇的想法则来自于彼得.林德曼博士（Dr Peter Lindemann）。
最常用的选择是电脑的冷却风扇——越大越好。
这些风扇通常有四个绕组连接，就象这样：
为了使这些绕组即可作为驱动又可作为拾取线圈使用，通过揭开覆盖风扇轮毂上的标签来打开风扇，移去主轴上固定风扇叶片的塑料夹，打开套壳露出线圈。
看到一个连接着两根导线的接线柱，移去其中一根导线的连接，然后临时钻一个小孔，再用一个电阻的短线插入，以作为第四个接线柱。
然后把第四根导线末端焊接其上，使成以下配置：
这就产生了两个单独的线圈链：1到2和3到4。
一个可以被用来作为驱动线圈，而另一个作为能量捡拾线圈，它通过很短的高压脉冲给正在充电的电池。
打开时风扇看来象这样：
而电路配置为：
风扇用手启动，然后继续旋转，在作为一个风扇工作的同时，又为电池充电。
驱动电池的电流消耗非常低，可是辐射能给其他电池（或电池组）充电并不慢。
请记住，要使用这种辐射能量的电池，需要充电和放电很多次，才能变成适应以这一新能源工作。
当适应过程完成后，电池的容量会比电池标签上指定的大得多，而且重复充电时间也变得短得多。
用可变电阻调整电路，从而改变晶体管的驱动电流，这反过来，改变风扇的转速。
可变电阻的设置调整是非常缓慢的，以找到输入电流降至最低的谐振点。
在谐振点，电池充电将在它的最高能级。
应该强调的是，下面展示的这一装置和继电器充电器，是简单的带小线圈的示范装置，而要得到认认真真的充电，您需要使用到约翰?贝迪尼的大型线圈电池脉冲系统，它带有一组正在充电的铅酸电池。
下面显示的是一个80毫米电脑风扇转换为脉冲充电器内置非常整洁的构件，由布赖恩.希思（Brian Heath）制做：。
