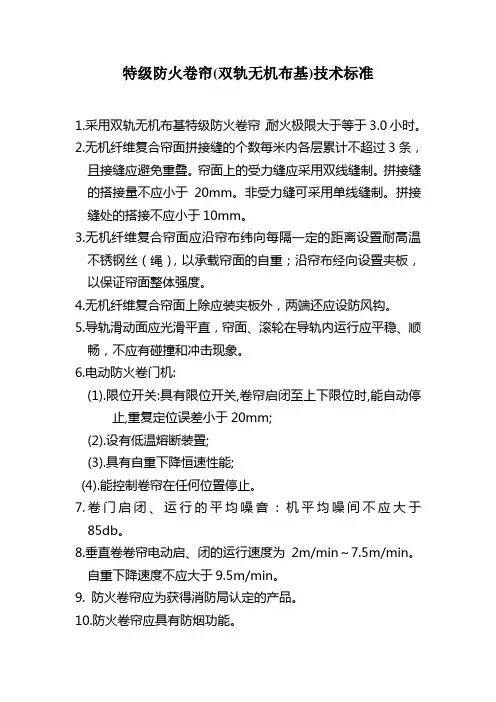

特级复合防火卷帘门技术标准

1、总则

1.1本标准参照国家相关标准规范编制，如当地消防部门有比本标准更高要求时，按照当地消防规定执行。

1.2工程招标文件与工程合同、供货合同中的技术要求需与本标准一致。

2、适用范围

本标准适用于大汉城建住宅项目特级复合防火卷帘门的采购与安装。

3、引用标准

3.1防火卷帘（GB14102-2005）（2005年版）

3.2建筑设计防火规范（GB 50016—2006）

3.3高层民用建筑设计防火规范（GB 50045—95）（2005年版）

3.4图集：专用门窗（05J4-2）

4、技术规格与要求

4.1技术指标

4.1.1防火等级： TF3，耐火极限≥3.0小时。

4.1.2防烟性能：帘面两侧压差20Pa时，其在标准状态下（20°C，101325Pa）的漏烟量不应大于0.2m3/ min。

4.1.3帘面在导轨内运行应平稳，不应有脱轨和明显的倾斜现象；双帘面卷帘的两个帘面应同时升降，两个帘面之间的高度差不应大于50 mm。4.1.4防火卷帘启、闭运行的平均噪声不应大于85dB。

4.1.5垂直卷卷帘电动启、闭的运行速度应为2 m/min～7. 5 m /min。其自重下降速度不应大于9.5 m/min，侧向卷卷帘电动启、闭的运行速度

不应小于7.5 m/min，水平卷卷帘电动启、闭的运行速度应为2 m/min～7. 5 m/min。

4.1.6安装在疏散通道处的防火卷帘应具有两步关闭性能。

4.1.7防火卷帘应装配温控释放装置，当释放装置的感温元件周围温度达到73℃士0.5℃时，释放装置动作，卷帘应依自重下降关闭。

4.2外观要求

4.2.1复合防火卷帘由传动机构、帘面、防火护罩及控制系统组成。具体

4.2.2帘面不应有撕裂、缺角、挖补、破洞、倾斜、跳线、断线、经纬纱密度明显不匀及色差等缺陷。

4.2.3夹板应平直，夹持应牢固，帘面应美观、平直、整洁。

4.2.3相对运动件在切割、弯曲、冲钻等加工处不应有毛刺。

4.2.4导轨的滑动面应光滑平直，直线度每米不得大于1.5mm，全长直线不得超过0.12%；导轨的顶部应成圆弧形，其长度应超过洞口至少

75mm。

4.2.5各零部件的组装、拼接处不应有错位。

4.2.6焊接处应牢固，外观应平整，不应有夹渣、漏焊、疏松等现象。4.2.7所有紧固件必须紧牢，不应有松动现象。

4.3、材料要求

4.3.1使用的无机纤维复合材料应符合健康、环保的有关规定，严禁使用国家明令禁止使用的材料。

4.3.2帘面由三层材料复合组成，受火面采用无机耐火布，背火面采用防热辐射布或其它耐高温布，中间隔热层选用经特殊处理的增强型硅酸铝耐火纤维毯，厚度为10～20mm。

4.3.2.1帘面装饰布的燃烧性能不应低于GB 8624-1997B1级（纺织物）的要求，基布的燃烧性能不应低于GB 8624-1997A级的要求。

4.3.2.2帘面所用各类纺织物常温下的断裂强度经向不应低于

600N/5cm，纬向不应低于300N/5cm。

帘面拼接缝的个数每米内各层累计不应超过3条，且接缝应避免重叠；帘面上的受力缝应采用双线缝制，拼接缝的搭接量不应小于20 mm；非受力缝可采用单线缝制，拼接缝处的搭接量不应小于10 mm。

帘面应沿帘布纬向每隔一定的间距设置耐高温不锈钢丝（绳），以承载帘面的自重；沿帘布经向设置夹板，以保证帘面的整体强度，夹板间距应为300mm-500 mm。

4.3.3底梁为镀锌钢板，厚度1.2㎜，无接缝。

4.3.4卷轴为焊接钢管，规格Φ165×2.0mm，管壁需除锈防腐。

4.3.5导轨为钢制，厚度≥1.5mm；当洞口宽度≥3000mm、＜5000mm时，导轨每端嵌入深度应＞50mm。

4.3.6夹板为钢制，厚度≥3.0mm；座板钢制，厚度≥3.0mm。

4.3.7卷门机应是经国家消防检测机构检测合格的定型配套产品。

4.3.8控制箱应是经国家消防检测机构检测合格的定型配套产品。

4..3.9防火防烟卷帘的导轨内和门楣内应设置防烟装置，防烟装置所用的材料应为不燃或难燃材料。

4.4安装

4.4.1首先安装支座板，支座板上配有防火电机的通常安装在门洞的右侧。若需左侧安装时，必须先将防火电机手动环形拉链上方的棘爪调转180°，并保证二端支座板的卷轴轴承在同一水平位置，且应保证两支座板平行，使二端轴承中心线与二支座板垂直且在一个水平位置。支座板与墙体连结应紧实、牢固，可采用与墙体钢板焊接或插入膨胀螺栓的办法。

4.4.2帘面与转轴装配好，（注意帘面上的挂钩与转轴连结应在同一母线上），再一同安装在二支座板上。注意转轴应尽量靠近电机端后才能将另一端插入轴承到位并焊牢。

4.4.3安装导轨，注意两导轨应吊垂线并保证两导轨与转轴平行安装。4.4.4初步调试完成后再安装护罩（门眉及底、后向护罩）和导轮。

4.4.5电控箱通常安装在靠近防火电机处，按钮安在有防火电机一侧的门洞墙体上。若是过道门，则在对应另一侧也安一只。按钮应安在离地面1.5米高左右。

4.4.6控制线暗装在墙体内，若明装应穿金属管。

4.5调试

4.5.1电源应不缺相，相序正确，使按钮的上、下指示与电机运转、帘面动作想一致。

4.5.2上、下限位的调整：松开限位器的调整螺母，用手动方法，将卷帘放置最低处旋转调整螺母，使滑块接触下行程开关触点，再将螺母锁紧。用同样的方法，将卷帘开启到上止点使另一滑块接触上行程开关触点，并锁紧螺母。

4.5.3初调完成后，通电操作卷帘启闭，检查是否能自动停留在设定位置，如有误差，再进行调整，直到满意为止。

4.5.4运行调试：相序，上下限位调整完成后，用点动方式进行卷帘调试运行，卷帘启闭正常，制动灵敏、可靠（若制动器过紧、或过松则应进行调整），卷门机及卷帘运动自如，无异常声音，手动下降装置，可使卷帘匀速下降，手动拉力小于50N。

4.5.5中停位置，延时时间及烟、温感控制调试。

4.6注意事项

4.6.1安装调试过程中，卷帘门下严禁站立或过往行人，以免意外。

4.6.2安装完成后，卷帘门下不准放任何物品。

4.6.3调试完后，电控箱各功能开关应依次复位，使其处于正常工作待机状态。
