贴片电容与相应介质材料的关系简介
陶瓷贴片电容各类电介质不同的区别
陶瓷电容器分类分类原因：依据材料之介电特性及产品之温度系数 (Temperature coefficient of capacitance,TCC)特性所定分为三大类。
介质材料分类：1类 (Class Ⅰ)或稱溫度補償型(temperature compensation)2类(Class Ⅱ)3类(Class Ⅲ)或稱半導體陶瓷電容器产品使用分类：温度补偿型高Q值C0G高频C0G 中高压型低感抗型片式排容1类(Class Ⅰ)： C0G或称温度补偿型(temperature compensation)，产品低介电系数，无论时间和温度如何改变，其电容量是极稳定的；正常电容量下有低介电损失及较小公差。
1类产品应用于精密计时电路、高频杂讯虑波、阻抗匹配、ESD/EMI（回声探测仪或电磁干扰）的限制。
2类（ Class Ⅱ)： X7R/X5R具有较高的介电常数，容量比1类电容器高，具有较稳定的温度特性，应用于容量范围广，稳定性要求不高的电路中，如隔直流、耦合、旁路、鉴频等电路中。
2类(Class Ⅱ)：Z5U其温度特性介于X7R和Y5V之间，容量稳定性差，对温度、电压等条件较敏感；应用于要求大容量，使用温度范围接近于室温的旁路、耦合、低直流偏压等电路中。
2类(Class Ⅱ)：Y5V是所有电容器中介电常数最大的电容器，但其容量稳定性较差，对温度、电压等条件较敏感；应用于要求大容量、温度变化不大的电路中。
3类(ClassⅢ)：或稱半導體陶瓷電容器其电容量变化相似于2类，然而此型别在客户应用上是属于非常等级。
高频类：此类介质材料的电容器为1类电容器，包括通用型高频C0G电容器和温度补偿型高频电容器，其中C0G电容器电性能最稳定，几乎不随温度、电压、时间和变化而变化。
应用于低损耗、稳定性要求高的高频电路，如虑波器，振动器和计时电路中。
温度补偿型：温度系数系列，此为1类电容器，电容量的变化与温度呈线性变化；应用于工作温度变化较大，要求高的谐振电路中，起到温度补偿之用，例电视机中的谐振器。
贴片电容的介质分类(按温度稳定性)COG_X7R_Y5V_X5R_NPO
贴片电容COG,X7R,Y5V,X5R,NPO介质区别这个是按美国电工协会（EIA）标准，不同介质材料的MLCC按温度稳定性分成三类：超稳定级（工类）的介质材料为COG或NPO；稳定级（II类）的介质材料为X7R；能用级（Ⅲ）的介质材料Y5V。
X7R电容器被称为温度稳定型的陶瓷电容器。
当温度在-55℃到+125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。
X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化，大约每10年变化1%ΔC，表现为10年变化了约5%。
X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。
它的主要特点是在相同的体积下电容量可以做的比较大。
COG,X7R,X5R,Y5V均是电容的材质，几种材料的温度系数和工作范围是依次递减的，不同材质的频率特性也是不同的。
NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。
在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。
所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。
一 NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。
它的填充介质是由铷、钐和一些其它稀有氧化物组成的。
NPO电容器是电容量和介质损耗最稳定的电容器之一。
在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。
NPO电容的漂移或滞后小于±0.05%，NPO(COG) 多层片式陶瓷电容器,它只是一种电容COG（Chip On Glass）即芯片被直接邦定在玻璃上。
这种安装方式可以大大减小LCD模块的体积，且易于大批量生产，适用于消费类电子产品的LCD，如：手机，PDA等便携式产品，这种安装方式，在IC生产商的推动下，将会是今后IC与LCD 的主要连接方式。
贴片电容和钽电容
贴片电容和钽电容贴片电容和钽电容是电子元件中常见的两种电容器。
它们在电子电路中扮演着储存和放电电能的重要角色。
虽然它们都属于电容器，但在结构、特性和应用方面却有很大的差异。
让我们来了解一下贴片电容。
贴片电容是一种由两个电极和介质组成的电器元件。
它的外观呈长方形或正方形，通常被固定在印刷电路板（PCB）上。
贴片电容的电极由金属箔制成，介质是一层绝缘材料。
贴片电容的特点是体积小、重量轻、安装方便。
它们广泛应用于各种电子设备中，如手机、电脑、电视等。
贴片电容的容量范围较小，一般在几皮法到几百微法之间。
与之相比，钽电容具有不同的特点。
钽电容是一种由钽箔和电解质组成的电容器。
它的外观呈圆柱形或长方形，并且通常比贴片电容体积更大。
钽电容的电解质是一种导电液体，可以实现高电容量。
钽电容主要用于需要较大电容值和高稳定性的应用中，如电源电路、滤波电路和音频放大器等。
相比之下，钽电容的价格相对较高，但其容量范围更广，一般从几微法到几百毫法。
除了结构和特性的差异，贴片电容和钽电容在应用方面也有所不同。
贴片电容由于其小巧的体积和方便的安装，广泛应用于电子设备的微型化和轻量化。
它们可以用于电路的耦合、绕组和滤波等功能。
而钽电容由于其高电容值和稳定性，更适用于对电容要求较高的场合。
例如，在电源电路中，钽电容可以作为电源稳压器的输出电容，稳定输出电压。
此外，钽电容还可以用于音频放大器的耦合电容，提高音频信号的传输效果。
虽然贴片电容和钽电容各自具有特定的优势和应用领域，但在实际使用中，我们需要根据具体的电路设计和要求选择合适的电容器。
我们应该考虑电容器的容量、工作电压、频率响应、温度稳定性和成本等因素。
此外，我们还需要注意电容器的极性，特别是钽电容，它具有正负极性，如果连接错误，可能会导致电容器损坏甚至发生短路。
贴片电容和钽电容作为常见的电容器，各自具有不同的结构、特性和应用。
贴片电容适用于微型化和轻量化的电子设备，而钽电容适用于对电容要求较高的场合。
贴片电容和瓷片电容
贴片电容和瓷片电容贴片电容和瓷片电容是电子领域中常见的两种电容器。
它们在电路中起着储能、滤波、耦合等重要作用。
本文将从它们的结构、特点和应用等方面进行介绍。
一、贴片电容贴片电容是一种小型化的电容器，通常由两个金属板和介质组成。
它的外形呈矩形或圆柱形，尺寸较小，便于贴片式安装。
贴片电容常采用多层板层叠的形式，通过将多个电容单元堆叠在一起，实现较大的电容值。
贴片电容的结构紧凑，具有体积小、重量轻、频率响应好等特点。
贴片电容的材料多为陶瓷或聚合物介质，其中以多层陶瓷贴片电容最为常见。
多层陶瓷贴片电容的介质是一种高介电常数的陶瓷材料，具有良好的绝缘性能和稳定性。
它的电容值范围广，从几皮法到几百微法不等，可以满足不同应用的需求。
贴片电容广泛应用于各种电子设备中，如手机、电视、电脑等。
它们可以用于滤波电路，去除电源噪声和杂散信号，提供干净的电源给其他电路。
此外，贴片电容还可以用于耦合电路、直流隔离、波形整形等。
由于体积小，适合大规模集成电路的制造，因此在现代电子产品中得到了广泛应用。
二、瓷片电容瓷片电容是一种以瓷质介质为基础的电容器。
它的结构由两个金属电极和瓷质介质组成。
瓷片电容的外形通常为圆柱形，也有方形或矩形的。
瓷片电容的特点是体积小、频率响应好、失真小等。
瓷片电容的瓷质介质具有较高的介电常数和良好的绝缘性能，可以承受较高的电压。
瓷片电容的电容值范围从几皮法到几百微法不等，可以满足不同应用的需求。
此外，瓷片电容还具有快速响应的特性，适用于高频电路和快速切换电路。
瓷片电容广泛应用于电子设备中，如通信设备、计算机、汽车电子等领域。
它们可以用于滤波电路，去除电源噪声和干扰信号，提供稳定的电源给其他电路。
此外，瓷片电容还可以用于电源管理、隔离电路、调谐电路等。
由于体积小，频率响应好，瓷片电容在现代电子产品中得到了广泛应用。
贴片电容和瓷片电容是电子领域中常见的两种电容器。
它们的结构、特点和应用各有不同，但都在电路中起着重要的作用。
cbb电容和贴片电容
CBB电容和贴片电容一、CBB电容和贴片电容概述1.CBB电容和贴片电容的定义CBB电容是一种聚丙烯薄膜电容器，具有良好的绝缘性能、低损耗、高可靠性等特点。
而贴片电容则是一种表面贴装型电容器，具有体积小、重量轻、容量大、可靠性高等优点。
2.CBB电容和贴片电容的特点CBB电容的特点包括：高绝缘性能、低损耗、高可靠性、耐高温、耐高压等。
而贴片电容的特点则包括：体积小、重量轻、容量大、可靠性高、易于安装等。
3.CBB电容和贴片电容的应用领域CBB电容广泛应用于电源滤波、耦合、去耦、旁路等电路中，同时也适用于高频电路和高压电路。
而贴片电容则广泛应用于数字电路、模拟电路、高频电路、低频电路等电路中，特别是表面安装型电子产品中。
二、CBB电容的原理和结构1.CBB电容的工作原理CBB电容是通过聚丙烯薄膜作为介质，在两个金属电极之间夹上绝缘材料，形成一个电容器。
当电压施加到电容器上时，电荷会储存在聚丙烯薄膜中，形成电场。
2.CBB电容的结构特点CBB电容的结构通常由金属电极、聚丙烯薄膜、绝缘材料等组成。
其中，金属电极通常采用铝或铜等材料，聚丙烯薄膜则采用聚丙烯塑料材料，绝缘材料则采用硅橡胶或陶瓷等材料。
3.CBB电容的主要参数和性能指标CBB电容的主要参数包括：容量、电压、损耗角正切值、绝缘电阻等。
其中，容量是指电容器能够储存的电荷量，电压是指电容器能够承受的最大电压，损耗角正切值是指电容器在交流电路中的能量损耗，绝缘电阻是指电容器两极之间的电阻值。
三、贴片电容的原理和结构1.贴片电容的工作原理贴片电容是一种表面贴装型电容器，其工作原理与CBB电容相似。
它是通过在两个金属电极之间夹上绝缘材料来形成电容器。
当电压施加到电容器上时，电荷会储存在绝缘材料中，形成电场。
2.贴片电容的结构特点贴片电容的结构通常由金属电极、绝缘材料等组成。
其中，金属电极通常采用铝或铜等材料，绝缘材料则采用陶瓷或聚合物等材料。
由于其体积小、重量轻等特点，使得贴片电容非常适合用于表面安装型电子产品中。
贴片电容材质分析
不同品种的电容器，最高使用频率不同。小型云母电容器在250MHZ以内；圆片型瓷介电容 器为300MHZ；圆管型瓷介电容器为200MHZ；圆盘型瓷介可达3000MHZ；小型纸介电容器 为80MHZ；中型纸介电容器只有8MHZ。
测评贴片电容性能，从三个方面进行，首先是贴片电容的四个常规电性能，即容量Cap. 损 耗DF，绝缘电阻IR和耐电压DBV，一般地，X7R产品的损耗值DF<=2.5%，越小越好， IR*Cap>500欧*法，BDV>2.5Ur.其次是贴片电容的加速寿命性能，在125deg.c环境温度和 2.5Ur直流负载条件下，芯片应能耐100小时不击穿，质量好的可耐1000小时不击穿。再次 就是产品的耐热冲击性能，将电容浸入300deg.c锡炉10秒，多做几粒，显微镜下观察是否有 表面裂纹，然后可测试容量损耗并与热冲击前对比判别芯片是否内部裂纹。 贴片电容在电路 上出现问题，有可能是贴片电容本身质量不良，亦有可能是设计时选取规格欠佳或是在表面 贴装机械力热冲击等对贴片电容造成一定的损伤等因素造成。 一般的陶瓷贴片电容的材质都是一样的。
三 Z5U电容器
Z5U电容器称为”通用”陶瓷单片电容器。这里首先需要考虑的 是使用温度范围，对于Z5U电容器主要的是它的小尺寸和低成本。 对于上述三种陶瓷单片电容起来说在相同的体积下Z5U电容器有 最大的电容量。但它的电容量受环境和工作条件影响较大，它的 老化率最大可达每10年下降5%。 尽管它的容量不稳定，由于它具有小体积、等效串联电感（ESL） 和等效串联电阻（ESR）低、良好的频率响应，使其具有广泛的 应用范围。尤其是在退耦电路的应用中。 Z5U电容器的其他技术指标如下: 工作温度范围 +10℃ --- +85℃ 温度特性 +22% ---- -56% 介质损耗 最大 4%来自
同容值的电解电容与贴片电容-概述说明以及解释
同容值的电解电容与贴片电容-概述说明以及解释1.引言1.1 概述电解电容和贴片电容都是常见的电子元件之一，广泛应用于电子设备和电路中。
它们在电容值相同的情况下，具有不同的特点和应用场景。
本文将比较同容值的电解电容和贴片电容在性能、优缺点以及使用场景上的差异，并提出对于电容选择的建议。
在电子设备中，电解电容是一种重要的电子元件。
它通过电解液的反应来储存电荷，具有较大的电容值和较高的工作电压。
电解电容具有较高的容量和能量密度，适用于对储能要求较高的电路。
同时，电解电容还具有较低的成本和体积小的特点，使得它在大多数电路中得到广泛应用。
相对而言，贴片电容是一种较新的电子元件，近年来得到了快速发展和广泛应用。
它采用陶瓷材料作为介质，具有较小的体积和较高的精度。
贴片电容在电容值较小、频率较高的电路中有着广泛的应用，例如通信设备、移动设备等。
由于贴片电容可以通过改变陶瓷材料的组合来实现不同的电容值和稳定性，因此在设计灵活性上具有优势。
在本文的后续部分，我们将分别介绍同容值的电解电容和贴片电容的概念和原理，深入探讨它们的特点和应用。
接着，我们将对它们进行性能比较和优缺点分析，以便更好地了解它们之间的区别和选择。
最后，我们将总结同容值的电解电容和贴片电容的特点，并提出对于电容选择的建议。
同时，我们还将展望未来电容技术的发展趋势，以期推动电子元件的进一步发展和应用。
1.2文章结构1.3 目的本文的主要目的是比较并分析同容值的电解电容和贴片电容在电子设备中的应用和特点。
通过深入探讨它们的概念和原理，我们可以更好地了解它们的工作原理和特性。
同时，我们还将对它们的性能进行比较，并分析它们的优点和缺点。
最后，通过对它们在不同使用场景下的比较，我们可以提供一些建议来帮助读者选择适合其需求的电容产品。
通过本文的阅读，读者将能够对同容值的电解电容和贴片电容有一个全面的了解，包括它们的特点、使用场景以及未来的发展趋势。
这对于工程师和技术人员在设计和选择电子设备中的电容时将有很大的帮助。
贴片电容作用和工作原理
贴片电容作用和工作原理
贴片电容是一种电子器件，通常用于电路中存储电荷或滤波电路。
贴片电容由两个电
极板（被称为“极板”）之间的介质组成。
介质可以是空气、陶瓷、玻璃等绝缘材料。
贴片电容的作用在于存储电荷。
当贴片电容与外部电路连接时，电荷可以向电容器极
板中流动，储存在其中。
如果电荷仍然被供应，电容器将在两个极板之间存储更多的电荷。
当供应电源断开时，贴片电容器释放其存储在极板上的电荷。
在电容器器被分配一个电荷时，电容应始终在电路中工作。
在一段时间内，它可能会储存一组电荷，然后再释放它们。
因此，电容器也被称为电荷储存器。
贴片电容在电路中通常被用作滤波器。
滤波器是用于清除电路中的杂波或低频噪音的
设备。
当杂波或噪音进入电路时，电容中储存的电荷可以抵消这些干扰信号。
因此，滤波
器的作用是防止杂波或噪音影响电路的正常工作。
贴片电容的工作原理是基于电场效应。
当电容器中存在电荷时，它们会在两个极板之
间产生电场。
硬质介质比软质介质的电容量更大，因为硬质介质对电流的电阻更低，可以
存储更多的电荷。
因此，硬质介质的电容器比软质介质的电容器功率更高。
贴片电容器可以是电磁性的，也可以是容性的。
电磁贴片电容器使用一组线圈和一个
磁铁，而容性贴片电容器则根据两个平行的极板之间的电荷存储电容。
通常，在需要的频
率和容量方面，容性贴片电容比电磁性贴片电容更适合一般电路。
因此，大多数使用贴片
电容器的电路会选择容性贴片电容。
贴片电容内部结构
贴片电容内部结构贴片电容是一种常见的电子元件，被广泛应用于各种电子设备中。
它是一种被封装在方形或长方形的塑料片上的被动电子元件，其内部结构对其电容性能起着关键作用。
本文将详细介绍贴片电容的内部结构和各个组成部分的功能。
一、电容片贴片电容的核心部分是电容片，它由两个导电材料层和一个介电材料层组成。
两个导电材料层分别被称为电极，介电材料层则被称为电介质。
电容片的制造过程通常是在陶瓷基片上形成金属电极层，然后在电极层之间填充介电材料。
电容片的导电材料通常采用金属铝或铜，电介质材料则根据电容的应用需求而定。
常见的电介质材料包括陶瓷、聚丙烯、聚乙烯等。
电容片的厚度通常非常薄，以确保电容的小尺寸和高容量。
二、电极连接电容片的两个电极需要连接到电路板上，以实现电容的功能。
为了方便连接，贴片电容通常具有两个金属引脚。
这些引脚是通过在电容片上的金属电极上形成的金属焊盘实现的。
通过焊盘，电容片的电极可以与电路板上的其他元件进行连接。
三、外壳封装贴片电容的内部结构需要进行保护，以防止外界环境对其产生不利影响。
为了实现这一点，贴片电容通常被封装在一个塑料外壳中。
这个外壳既可以保护电容片免受机械损伤，又可以防止尘埃、湿气等对电容片的侵蚀。
外壳的材料通常是一种高温塑料，以便在焊接过程中能够耐受高温。
外壳的形状可以是方形、长方形或其他形状，具体形状取决于贴片电容的规格和封装标准。
四、标识和标签为了方便识别和使用，贴片电容通常会在外壳上标记相关的信息，如电容值、电压等级、生产批次等。
这些标识可以是直接印在外壳上的文字或图案，也可以是附加在外壳上的标签。
通过这些标识和标签，用户可以轻松地选择和使用适合的贴片电容，以满足其电路设计的需求。
总结：贴片电容的内部结构包括电容片、电极连接、外壳封装和标识等组成部分。
电容片由导电材料和介电材料构成，具有薄片状的结构。
电极通过金属焊盘与电路板连接，实现电容的功能。
外壳封装起到保护电容片的作用，防止外界环境对其造成损坏。
贴片电容COG、NPO、X7R、Y5V、X5R介质区别-cog与x7r
贴片电容COG.NPO .X7R.Y5V.X5R介质差别在我们选择无极性电容式,不知道大家是否有留意到电容的X5R,X7R,Y5V,COG等等看上去很奇异的参数,有些摸不着脑筋,本身特意为此查阅了相干的文献,如今翻译出来奉献给大家.这个是按美国电工协会（EIA）尺度,不合介质材料的MLCC按温度稳固性分成三类：超稳固级（工类）的介质材料为COG或NPO;稳固级（II类）的介质材料为X7R;能用级（Ⅲ）的介质材料Y5V.这类参数描写了电容采取的电介质材料类别,温度特征以及误差等参数,不合的值也对应着必定的电容容量的规模.具体来说,就是：X7R经常运用于容量为3300pF~0.33uF的电容,这类电容实用于滤波,耦合等场合,电介质常数比较大,当温度从0°C变更为70°C时,电容容量的变更为±15%;Y5P与Y5V经常运用于容量为150pF~2nF的电容,温度规模比较宽,跟着温度变更,电容容量变更规模为±10%或者+22%/-82%.对于其他的编码与温度特征的关系,大家可以参考表4-1.例如,X5R的意思就是该电容的正常工作温度为-55°C~+85°C,对应的电容容量变更为±15%.下面我们仅就经常运用的NPO.X7R.Z5U和Y5V来介绍一下它们的机能和运用以及倾销中应留意的订货事项以引起大家的留意.不合的公司对于上述不合机能的电容器可能有不合的定名办法,这里我们引用的是AVX公司的定名办法,其他公司的产品请参照该公司的产品手册.NPO.X7R.Z5U和Y5V的重要差别是它们的填充介质不合.在雷同的体积下因为填充介质不合所构成的电容器的容量就不合,随之带来的电容器的介质损耗.容量稳固性等也就不合.所以在运用电容器时应依据电容器在电路中感化不合来选用不合的电容器.一.NPO电容器NPO是一种最经常运用的具有温度抵偿特征的单片陶瓷电容器.它的填充介质是由铷.钐和一些其它罕见氧化物构成的.NPO电容器是电容量和介质损耗最稳固的电容器之一.在温度从-55℃到+125℃时容量变更为0±30ppm/℃,电容量随频率的变更小于±0.3ΔC.NPO电容的漂移或滞后小于±0.05%,相对大于±2%的薄膜电容来说是可以疏忽不计的.其典范的容量相对运用寿命的变更小于±0.1%.NPO电容器随封装情势不合其电容量和介质损耗随频率变更的特征也不合,大封装尺寸的要比小封装尺寸的频率特征好.下表给出了NPO电容器可拔取的容量规模.NPO电容器合实用于振荡器.谐振器的槽路电容,以及高频电路中的耦合电容.平日COG和NPO指的是I 类电介质,温度特征-2-55℃~125℃容量变更率30ppm以内,如今C特征都用COG来暗示,不必NP0暗示了.二.X7R电容器X7R电容器被称为温度稳固型的陶瓷电容器.当温度在-55℃到+125℃时其容量变更为15%,须要留意的是此时电容器容量变更长短线性的.X7R电容器的容量在不合的电压和频率前提下是不合的,它也随时光的变更而变更,大约每10年变更1%ΔC,表示为10年变更了约5%.X7R电容器重要运用于请求不高的工业运用,并且当电压变更时其容量变更是可以接收的前提下.它的重要特色是在雷同的体积下电容量可以做的比较大.下表给出了X7R电容器可拔取的容量规模.三.Z5U电容器Z5U电容器称为”通用”陶瓷单片电容器.这里起首须要斟酌的是运用温度规模,对于Z5U电容器重要的是它的小尺寸和低成本.对于上述三种陶瓷单片电容起来说在雷同的体积下Z5U电容器有最大的电容量.但它的电容量受情况和工作前提影响较大,它的老化率最大可达每10年降低5%.尽管它的容量不稳固,因为它具有小体积.等效串联电感（ESL）和等效串联电阻（ESR）低.优越的频率响应,使其具有普遍的运用规模.尤其是在退耦电路的运用中.下表给出了Z5U电容器的取值规模.Z5U电容器的其他技巧指标如下:工作温度规模+10℃ ---+85℃ 温度特征 +22% ---- -56% 介质损耗最大 4%四.Y5V电容器Y5V电容器是一种有必定温度限制的通用电容器,在-30℃到85℃规模内其容量变更可达+22%到-82%.Y5V的高介电常数许可在较小的物理尺寸下制作出高达4.7μF电容器.Y5V电容器的取值规模如下表所示Y5V电容器的其他技巧指标如下:工作温度规模 -30℃ --- +85℃ 温度特征 +22% ---- -82% 介质损耗最大 5%贴片电容器定名办法可到AVX网站上找到.五 .NPO,X7R及Y5V电容的特征及重要用处NPO的特征及重要用处属1类陶瓷介质,电气机能稳固,根本上不随时光.温度.电压变更,实用于高靠得住.高稳固的高额.特高频场合.特征：电容规模：1pF～0.1uF (1±0.2V rms 1MHz)情况温度： -55℃～+125℃ 组别：CG温度特征：0±30ppm/℃损耗角正切值： 15x10-4绝缘电阻：≥10GΩ抗电强度：2.5倍额定电压 5秒浪涌电流：≤50毫安X7R的特征及重要用处属2类陶瓷介质,电气机能较稳固,随时光.温度.电压的变更,其特征变更不显著,实用于请求较高的耦合.旁路.源波电路以及10兆周以下的频率场合.特征：电容规模 300pF～3.3uF (1.0±0.2V rms 1KHz)情况温度：-55℃～+125℃ 组别：2X1温度特征：±15%% max50Volts: 2.5% max25Volts: 3.0% max16Volts: 3.5% max10Volts: 5.0% max绝缘电阻：≥4GΩ或≥100S/C (单位：MΩ)抗电强度：5秒浪涌电流：≤50毫安Y5V的特征及重要用处属 2类陶瓷介质,具有很高的介电系数,能较轻易做到小体积,大容量,其容量随温度变更比较显著,但成本较低.普遍运用于对容量,损耗请求不高的场合.特征：电容规模 1000pF～22uF (0.3V 1KHz)情况温度：-30℃～+85℃温度特征：±22%～-82%损耗角正切值：50Volts: 3.5%25Volts: 5.0%16Volts: 7.0%绝缘电阻：≥4GΩ或≥100S/C (单位：MΩ)抗电强度：2.5倍额定电压 5秒浪涌电流：≤50毫安。
贴片电容器的材质和精度的计算
贴片电容器的材质和精度的计算
贴片电容的稳定性及容量精度与其采用的介质材料存在对应关系，主要分为三大类别：
一、是以COG/NPO为I类介质的高频电容器，其温度系数为±30ppm/℃，电容量非常稳定，几乎不随温度、电压和时间的变化而变化，主要应用于高频电子线路，如振荡、计时电路等;其容量精度主要为±5，以及在容量低于10pF时，可选用B档(±0.1pF)、C档(±0.25pF)、D档 (±0.5pF)三种精度。
二、是以X7R为II类介质的中频电容器，其温度系数为±15，电容量相对稳定，适用于各种旁路、耦合、滤波电路等，其容量精度主要为K档(±10)。
特殊情况下，可提供J档(±5)精度的。
不同品种的电容器，最高使用频率不同。
小型云母电容器在250MHZ以内;圆片型瓷介电容器为300MHZ;圆管型瓷介电容器为200MHZ;圆盘型瓷介可达3000MHZ;小型纸介电容器为80MHZ;中型纸介电容器只有8MHZ。
三、是以Y5V为II类介质的低频电容器，其温度系数为：+30～-80，电容量受温度、电压、时间变化较大，一般只适用于各种滤波电路中。
其容量精度主要为Z档(+80～-20)，也可选择±20精度的。
贴片电阻在电路上出现问题，有可能是贴片电容本身质量不良，亦有可能是设计时选取规格欠佳或是在表面贴装机械力热冲击等对贴片电容造成一定的损伤等因素造成。
正确选择一颗贴片电容时，除了要提供其规格尺寸及容量大小外，还必须特别注意到电路对这颗片式电容的温度系数、额定电压等参数的要求。
贴片电容标准命名方法及定义：贴片电容的命名，国内和国外的产家有一此区别但所包含的参数是一样的。
贴片电容的材质介绍
贴片电容材质介绍1多层陶瓷电容(MLCC)根据材料分为Class 1和Class 2两类。
Class 1是温度补偿型，Class 2是温度稳定型和普通应用的。
•=============================================]C=εS/4πkd 。
其中，ε是一个常数，S为电容极板的面积，d为电容极板的距离，k则是静电力常量。
电容器的电势能计算公式：E=CU^2/2通常在容量小于10000pF的时候，用pF做单位，而且用简标，如1000PF标为102、10000PF标为103，大于10000pF的时候，用uF做单位。
为了简便起见，大于100pF而小于1uF的电容常常不注单位。
没有小数点的，它的单位是pF，有小数点的，它的单位是uF。
例如，3300 就是3300pF也可以是332，0.1就是0.1uF等。
注：象刚才的简标常用于以PF为单位的电容，如1000pf就是10X102 标为10和2即102，100000当然是104了(0.1uF)，3300则为3 32。
•电容在电路中实际要承受的电压不能超过它的耐压值。
在滤波电路中，电容的耐压值不要小于交流有效值的1.42倍。
使用电解电容的时候，还要注意正负极不要接反。
不同电路应该选用不同种类的电容。
揩振回路可以选用云母、高频陶瓷电容，隔直流可以选用纸介、涤纶、云母、电解、陶瓷等电容，滤波可以选用电解电容，旁路可以选用涤纶、纸介、陶瓷、电解等电容。
电容在装入电路前要检查它有没有短路、断路和漏电等现象，并且核对它的电容值。
安装的时候，要使电容的类别、容量、耐压等符号容易看到，以便核实。
•所谓电容，就是容纳和释放电荷的电子元器件。
电容的基本工作原理就是充电放电，当然还有整流、振荡以及其它的作用。
另外电容的结构非常简单，主要由两块正负电极和夹在中间的绝缘介质组成，所以电容类型主要是由电极和绝缘介质决定的。
电容的用途非常多，主要有如下几种：•1．隔直流：作用是阻止直流通过而让交流通过。
贴片电容NPO与X7R、X5R、Y5V、Z5U有什么区别？
主要是介质材料不同。
不同介质种类由于它的主要极化类型不一样，其对电场变化的响应速度和极化率亦不一样。
在相同的体积下的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。
介质材料划按容量的温度稳定性可以分为两类，即Ⅰ类陶瓷电容器和Ⅱ类陶瓷电容器， NPO属于Ⅰ类陶瓷，而其他的X7R、X5R、Y5V、Z5U等都属于Ⅱ类陶瓷。
什么是Ⅰ类陶瓷，有什么特点？Ⅰ类陶瓷电容器（ClassⅠceramic capacitor），过去称高频陶瓷电容器（High-frequency ceramic capacitor），介质采用非铁电（顺电）配方，以TiO2为主要成分（介电常数小于150），因此具有最稳定的性能；或者通过添加少量其他（铁电体）氧化物，如CaTiO3 或SrTiO3，构成“扩展型”温度补偿陶瓷，则可表现出近似线性的温度系数，介电常数增加至500。
这两种介质损耗小、绝缘电阻高、温度特性好。
特别适用于振荡器、谐振回路、高频电路中的耦合电容，以及其他要求损耗小和电容量稳定的电路，或用于温度补偿。
Ⅰ类陶瓷的温度特性怎么表示Ⅰ类陶瓷的温度容量特性（TCC）非常小，单位往往在ppm/℃，容量较基准值的变化往往远小于1皮法。
美国电子工业协会（EIA）标准采用“字母+数字+字母” 这种代码形式来表示Ⅰ类陶瓷温度系数。
比如常见的C0G。
C0G代表的温度系数究竟是多少？C 表示电容温度系数的有效数字为 0 ppm/℃0 表示有效数字的倍乘因数为 -1（即10的0次方）G 表示随温度变化的容差为 ±30ppm计算下来，C0G电容最终的TCC为：0×（-1）ppm/℃±30ppm/℃。
而相应的其他Ⅰ类陶瓷的温度系数，例如U2J电容，计算下来则为：-750 ppm/℃±120 ppm/℃。
NPO和C0G是同一种电容吗？NPO是美国军用标准（MIL）中的说法，其实应该是NP0（零），但一般大家习惯写成NPO （欧）。
贴片电解电容组成
贴片电解电容组成
贴片电解电容是一种电容器，由以下几个部分组成：
1. 电解液：贴片电解电容的关键部分是电解液。
电解液由溶解了特定的物质（电解质）的液体组成，通常是有机溶剂。
电解液的选择决定了电容器的性能。
2. 电极：贴片电解电容的电极分为正极和负极，通常由铝箔制成。
正极由铝箔涂覆一层锌或锰氧化物形成，而负极则是涂覆一层电解质。
3. 电介质：电介质是电容器中两个电极之间的绝缘材料。
贴片电解电容的电介质通常是氧化铝薄膜，它能够提供绝缘效果并增加电容器的电容值。
4. 芯片：贴片电解电容的电极和电介质被封装在一个小型芯片中。
这个芯片通常是矩形形状的，印有电容值和电容器的相关信息。
贴片电解电容的组成是通过将电极和电解液组装在一起来实现的。
这些组件被夹在一起，然后封装在一个芯片中，最后焊接到电路板上。
贴片电解电容通常具有小体积、高可靠性和长寿命等优点，因此广泛应用于电子产品中。
贴片电容的特点-概述说明以及解释
贴片电容的特点-概述说明以及解释1.引言1.1 概述概述部分的内容可以简要介绍贴片电容的背景和意义。
可以包括以下信息：贴片电容是一种在电子设备中广泛使用的电子元件。
它是由两个导体之间夹着绝缘材料（电介质）而成的，可以存储和释放电荷。
贴片电容的主要作用是在电路中提供电容，以实现电流的稳定和过滤噪声的功能。
随着电子设备的迅速发展和多样化需求的增加，贴片电容成为了目前最常见的电容器类型之一。
相比于传统的插件电容，贴片电容具有许多优越的特点，如小尺寸、轻量化、体积小、方便安装等，因此在现代电子设备中得到了广泛的应用。
贴片电容的尺寸和形状多样，可以根据实际应用的需求来选择。
它们通常采用矩形的形状，以适应现代电路板的设计和布局。
尺寸可以从非常小的0201尺寸到相对较大的1812尺寸不等，可以满足不同应用场景的需要。
通过深入了解贴片电容的特点，我们可以更好地理解它在电子领域的重要性和广泛应用的前景。
在接下来的内容中，我们将进一步讨论贴片电容的定义、用途、尺寸和形状，以及其优点和应用前景。
1.2 文章结构文章结构的安排是为了使读者能够清晰地理解和掌握贴片电容的特点。
本文的结构主要分为引言、正文和结论三个部分。
引言部分将对整篇文章进行概述，介绍贴片电容的基本背景和相关信息，引起读者的兴趣。
同时，需要明确文章的结构和目的，让读者对接下来要详细讨论的内容有所预期。
正文部分是文章的重点和核心部分，将深入探讨贴片电容的特点。
首先，我们会具体介绍贴片电容的定义和其在电路中的常见应用，以便读者了解贴片电容的基本概念和实际意义。
其次，我们将详细讨论贴片电容的尺寸和形状，包括其常见的规格和外观特点。
通过这一部分的论述，读者将会了解到贴片电容的具体特点以及不同尺寸和形状对其性能的影响。
结论部分将对前文的讨论进行总结，并总结出贴片电容的优点和应用前景。
我们将回顾贴片电容的主要特点，强调其在现代电子技术中的重要性和广泛的应用领域。
同时，也会展望贴片电容的未来发展趋势和可能的应用前景，为读者提供展望与思考。
陶瓷贴片电容
陶瓷贴片电容陶瓷贴片电容是一种常见的电子元件，广泛应用于电子设备中。
它具有体积小、重量轻、稳定性好等特点，因此在电子行业中得到了广泛的应用。
我们来了解一下陶瓷贴片电容的基本结构和工作原理。
陶瓷贴片电容由两个金属电极和一层介质组成。
金属电极由银浆制成，涂覆在陶瓷基片的两面，介质则是一种陶瓷材料。
当外加电压施加在陶瓷贴片电容上时，金属电极之间会产生电场，从而储存电荷。
陶瓷贴片电容的容值取决于介质的性质和电极的面积，一般用单位法表示。
陶瓷贴片电容具有很多优点。
首先，由于其体积小、重量轻，可以节省电子设备的空间，使得设备更加紧凑。
其次，陶瓷贴片电容具有很好的温度稳定性和频率响应特性，可以在广泛的温度范围内和频率范围内工作。
此外，陶瓷贴片电容还具有很高的绝缘性能和较低的损耗，使得其在电路中能够稳定地工作。
陶瓷贴片电容广泛应用于各种电子设备中。
在通信设备中，陶瓷贴片电容常用于滤波电路、耦合电路和解耦电路。
在计算机设备中，陶瓷贴片电容常用于存储器和处理器电路中。
在消费电子产品中，陶瓷贴片电容常用于手机、平板电脑和电视等设备中。
此外，陶瓷贴片电容还广泛应用于汽车电子、医疗设备和工业控制等领域。
在选择陶瓷贴片电容时，需要考虑一些关键参数。
首先是容值，容值的选择应根据电路的要求和工作频率来确定。
其次是工作电压，工作电压应大于电路中的最大电压。
此外，还需要考虑尺寸、精度、温度特性等因素。
根据具体的需求，可以选择不同类型的陶瓷贴片电容，如X7R、X5R、NP0等。
在使用陶瓷贴片电容时，需要注意一些使用注意事项。
首先，要正确安装陶瓷贴片电容，保证电极正确连接。
其次，要避免超过陶瓷贴片电容的最大工作电压，以免损坏电容。
此外，还要注意防止陶瓷贴片电容受到机械应力和湿度的影响，以免导致电容失效。
陶瓷贴片电容是一种常见的电子元件，具有体积小、重量轻、稳定性好等特点，广泛应用于电子设备中。
在选择和使用陶瓷贴片电容时，需要考虑一些关键参数，并注意使用注意事项，以确保电容正常工作。
贴片电容原理
贴片电容原理
贴片电容是一种常见的电子元件，具有非常广泛的应用。
它的工作原理与普通电容相同，都是基于电荷的积累和储存。
贴片电容的内部结构包括两个金属电极片和介质层。
金属电极片由高导电性的材料制成，通常是铜或铝。
两个电极片之间的介质层由绝缘性材料构成，如氧化铝或聚酯薄膜。
当贴片电容连接到电路中时，电流会通过两个电极片之间的介质层。
电荷会在电极片上积累，形成正电荷和负电荷。
这两个电极片之间的电场会使得正负电荷之间产生吸引力，导致电荷在电容器内部积累。
电容的大小取决于电容器的几何尺寸和介质的性质。
较大的电容器通常具有更高的电容值，可以储存更多的电荷。
而不同的介质材料具有不同的电介质常数，决定了电容器的电容值。
贴片电容的优点包括体积小、重量轻、可靠性高和价格低廉。
它常用于电子产品中，如手机、电视和计算机等。
贴片电容的小尺寸使得它适合在空间有限的电路板上使用，同时也提供了良好的电容性能。
总之，贴片电容是一种常见的电子元件，通过积累和储存电荷来实现电容效果。
它在电子产品中起到重要的作用，并具有体积小、重量轻和价格低廉等优点。

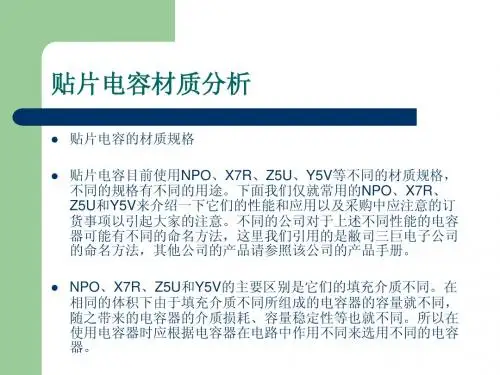

贴片陶瓷电容知识(介质,DF,漏电,应用等)
AVX/松下/华亚/国巨/TDK ,TAIYO,村田(不是春田啊),AVX单片陶瓷电容器(通称贴片电容)是目前用量比较大的常用元件，就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格，不同的规格有不同的用途。
下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。
不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVX公司的命名方法，其他公司的产品请参照该公司的产品手册。
NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。
在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。
所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。
一NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。
它的填充介质是由铷、钐和一些其它稀有氧化物组成的。
NPO电容器是电容量和介质损耗最稳定的电容器之一。
在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。
NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。
其典型的容量相对使用寿命的变化小于±0.1%。
NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。
下表给出了NPO电容器可选取的容量范围。
容量精度在5％左右，但选用这种材质只能做容量较小的，常规100PF以下，100PF-1000PF也能生产但价格较高介质损耗最大0。
15%封装DC=50V DC=100V0805 0.5---1000pF 0.5---820pF1206 0.5---1200pF 0.5---1800pF1210 560---5600pF 560---2700pF2225 1000pF---0.033μF 1000pF---0.018μFNPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。

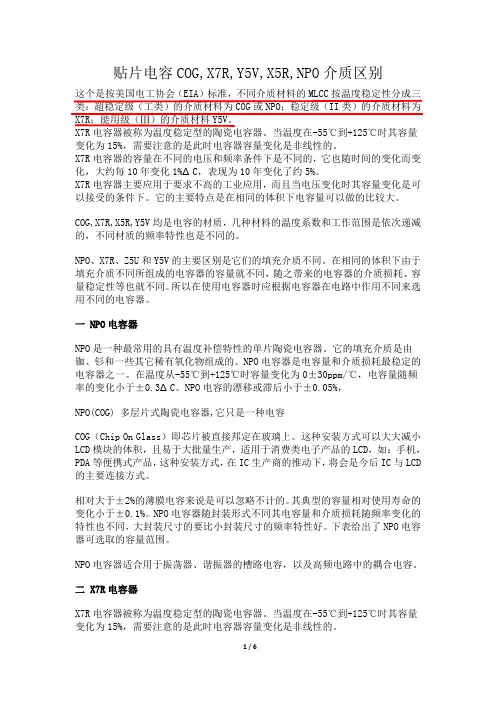

贴片电容C0G、NPO、X7R、Y5V、X5R介质区别
贴片电容COG、NPO 、X7R、Y5V、X5R介质区别在我们选择无极性电容式，不知道大家是否有注意到电容的X5R，X7R，Y5V，COG等等看上去很奇怪的参数，有些摸不着头脑，本人特意为此查阅了相关的文献，现在翻译出来奉献给大家。
这个是按美国电工协会（EIA）标准，不同介质材料的MLCC按温度稳定性分成三类：超稳定级（工类）的介质材料为COG或NPO；稳定级（II类）的介质材料为X7R；能用级（Ⅲ）的介质材料Y5V。
这类参数描述了电容采用的电介质材料类别，温度特性以及误差等参数，不同的值也对应着一定的电容容量的范围。
具体来说，就是：X7R常用于容量为3300pF~0.33uF的电容，这类电容适用于滤波，耦合等场合，电介质常数比较大，当温度从0°C变化为70°C时，电容容量的变化为±15%；Y5P与Y5V常用于容量为150pF~2nF的电容，温度范围比较宽，随着温度变化，电容容量变化范围为±10%或者+22%/-82%。
对于其他的编码与温度特性的关系，大家可以参考表4-1。
例如，X5R的意思就是该电容的正常工作温度为-55°C~+85°C，对应的电容容量变化为±15%。
下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。
不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVX公司的命名方法，其他公司的产品请参照该公司的产品手册。
NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。
在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。
所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。
一、 NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。
它的填充介质是由铷、钐和一些其它稀有氧化物组成的。
