2016黄浦区中考物理一模含答案
2016年上海各区中考物理一模压轴题汇总之填空：图表专题

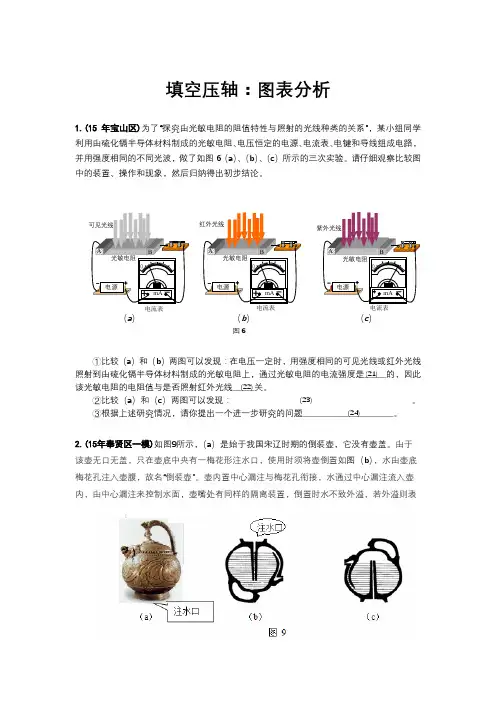

填空压轴：图表分析1.(15年宝山区)为了“探究由光敏电阻的阻值特性与照射的光线种类的关系”，某小组同学利用由硫化镉半导体材料制成的光敏电阻、电压恒定的电源、电流表、电键和导线组成电路，并用强度相同的不同光波，做了如图6（a ）、（b ）、（c ）所示的三次实验。
请仔细观察比较图中的装置、操作和现象，然后归纳得出初步结论。
①比较（a ）和（b ）两图可以发现：在电压一定时，用强度相同的可见光线或红外光线照射到由硫化镉半导体材料制成的光敏电阻上，通过光敏电阻的电流强度是______的，因此该光敏电阻的电阻值与是否照射红外光线______关。
②比较（a ）和（c ）两图可以发现： 。
③根据上述研究情况，请你提出一个进一步研究的问题_________________________。
2.(15年奉贤区一模)如图9所示，（a ）是始于我国宋辽时期的倒装壶，它没有壶盖。
由于该壶无口无盖，只在壶底中央有一梅花形注水口，使用时须将壶倒置如图（b ），水由壶底梅花孔注入壶腹，故名“倒装壶”。
壶内置中心漏注与梅花孔衔接，水通过中心漏注流入壶内，由中心漏注来控制水面，壶嘴处有同样的隔离装置，倒置时水不致外溢，若外溢则表(21) (22) (23) (24) 图6＋ 光敏电阻AB－ 0电流表mA + 电源+-紫外光线红外光线光敏电阻+-ABmA ＋ － 0电流表电源可见光线光敏电阻+- AB mA ＋ － 0电流表电源（a ） （b ） （c ）明水已经装满。
同样，将壶正置如图（c ）或倾斜倒水时，因壶内中心漏注的上孔高于最高水面，壶底孔也不会漏水。
此壶构造奇特，设计精巧，匠心独运，充分体现了古代工匠的智慧。
（1）“倒装壶”是根据 （21） 原理制成的。
（2）某同学说：“此壶能够装的水的多少是由壶嘴处的隔离装置所决定的”，你认为该同学的说法是 （22）_的（选填“合理”或“ 不合理”）。
（3）壶中注入适量的水，将壶由图（b ）位置倒转到图（c ）位置的过程中，由于 （23） 的作用，水不会从注水口漏出。
2016年上海市黄浦区中考物理模拟试卷及参考答案(5月份)
2016年上海市黄浦区中考物理模拟试卷（5月份）一、选择题（共16分）下列各题均只有一个正确选项1．（2分）原子中带负电的粒子是（）A．核子B．质子C．中子D．电子2．（2分）“禁止喧哗”主要是为了控制声源的（）A．音调B．振幅C．频率D．音色3．（2分）在四冲程热机工作时，将内能转化为机械能的是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程4．（2分）根据图中通电螺线管的S极，下列判断正确的是（）A．电源的左端是正极B．螺线管的左端是S极C．静止小磁针的左端是S极D．螺线管周围磁感线是从S极出来的5．（2分）如图所示，小刘同学站在电子秤上测体重，下列属于一对平衡力的是（）A．小刘受到的重力和地面对电子秤的支持力B．电子秤受到的重力和地面对电子秤的支持力C．小刘受到的重力和电子秤对小刘的支持力D．小刘受到的重力和小刘对电子秤的压力6．（2分）如图所示电路，下列说法正确的是（）A．闭合电键S后，将滑片向右移动，电压表示数将变小B．闭合电键S后，将滑片向左移动，电流表示数将变大C．断开电键S后，将滑片向右移动，电流表示数将变小D．断开电键S后，将滑片向左移动，电压表示数将不变7．（2分）在光具座的A点处放置一发光物体，从焦距f甲为5厘米、f乙为10厘米、f丙为20厘米的凸透镜中选择一个放置在如图所示的位置，在BC间移动光屏时可在光屏上得到清晰的像，则选择的凸透镜为（）A．甲B．乙C．甲、乙D．乙、丙8．（2分）底面积为S1和S2的两柱形容器中分别盛有质量相等的水和酒精（ρ水＞ρ酒精），现将质量相等的甲、乙实心小球分别浸没在水和酒精中（液体不溢出）．已知两小球密度分别为ρ甲和ρ乙，以下条件中可能使水和酒精对容器底部压强相等的是（）A．S1＜S2ρ甲=ρ乙B．S1=S2ρ甲＜ρ乙C．S1=S2ρ甲=ρ乙D．S1＞S2ρ甲＞ρ乙二、填空题（共26分）9．（3分）远距离输电时为了减少输电线上的电能损失，常采用输电（选填“高压”或“低压”）．在家庭电路中，消耗的电能常用表来测量．标有“220V 100W”的电视机正常工作1小时耗电度．10．（3分）白光是光（选填“单色”或“复色”）．光的色散现象是由于介质对不同色光的折射本领不同（选填“同一”或“不同”）．光的三原色是红、绿、．11．（3分）如图所示用镊子夹豆子时，镊子相当于杠杆（选填“省力”、“等臂”或“费力”）．松开镊子，豆子会加速下落，说明力可以改变物体的，在此过程中，豆子的重力势能（选填“变大”、“不变”或“变小”）．12．（3分）质量相等的甲、乙、丙三物体，同时由同一地点沿同一直线运动．已知甲、乙的s﹣t图象如图所示．以甲为参照物，乙是的（选填“运动”或“静止”）；经过6秒，甲、丙之间的距离为0.3米，则此时乙、丙之间的距离最大为米；此过程中甲物体的惯性乙物体的惯性（选填“大于”、“等于”或“小于”）．13．（3分）将一杯水放进冰箱，水温从15℃下降到5℃，水分子的运动会减缓，这是通过方式改变了水的内能，若这杯水的质量是0.5千克，=4.2×103千克/（千克•℃）]．水放出的热量为焦．[c水14．（3分）首先发现导体中电流与电压关系的物理学家是．若某导体两端电压为6伏，10秒内消耗电能18焦，这段时间内通过导体横截面的电荷量为库．若该导体两端电压为12伏，则导体中的电流为安．15．（4分）在如图所示的电路中，电源电压保持不变，闭合电键S电路正常工作．一段时间后，发现电路中至少有一个电表示数变小，故障发生在电阻R1、R2上，其他元件仍保持完好．现在故障电路中将电阻R1与R2的位置互换．①电压表V的示数，电流表A的示数．（均选填“一定不变”、“一定变化”或“可能变化”）②若电流表A1示数发生变化，则故障可能是．16．（4分）某同学研究“物体在水平面上滑动时，所受滑动摩擦力F的大小与哪些因素有关”．他利用玩具中的小电机带动同一物体，在不同材质的水平面上以不同的速度v1、v2做匀速直线运动，实验过程及现象如图（a）、（b）、（c）所示．①实验中滑动摩擦力F的大小可以通过观察间接获得，这是利用了知识．②从图中的信息可以判断出：该同学猜想滑动摩擦力F可能与有关．三、作图题（共6分）17．（3分）根据图中给出的入射光线，画出相应的折射光线．18．（3分）在如图所示的电路中，请用笔线代替导线连接成正确的电路．要求：闭合电键S后，滑片向左移动过程中，电压表示数变小．四、计算题（共24分）19．（3分）体积为1×10﹣4米3的物体，浸没在酒精中，求物体所受的浮力F浮．（ρ=0.8×103千克/米3）酒精20．（5分）用如图所示装置匀速提起重为20牛的物体，5秒内绳子自由端移动2米，不计绳重和摩擦，求：①拉力做功W．②拉力的功率P．21．（7分）如图所示，实心柱体甲、乙放在水平地面上．甲的质量为2千克，密度为2×103千克/米3．（1）求甲的体积V．甲（2）若甲高0.1米，求地面受到甲的压强p甲．（3）若柱体甲、乙的底面积S甲：S乙=2：1．现沿竖直方向将乙切去体积，并将切去部分叠放到甲上面，求甲对地面的压强增加量△p甲与乙剩余部分对地面压强p乙的比值．22．（9分）如图（a）所示的电路，电源电压保持不变，R1的阻值为10欧，滑动变阻器R2上标有“50Ω 1A”的字样．闭合电键后，电流表的示数为0.8安．求：①R1的两端电压U1．②10秒内电流对R1所做的功W1．③若在电路中正确并联两个表盘如图（b）所示的电压表，在电路安全工作的情况下，滑片处于不同位置时两表的示数如表．请通过计算说明电压表的位置，及电流表的最小示数．五、实验题（共18分）23．（4分）图（a）中所示的弹簧测力计量程为牛，使用前应拉动面板，使指针对准，图示测力计示数为牛．图（b）的实验器材名称是．24．（4分）如图所示装置说明在进行的实验名称是：“验证 ”，由（b ）、（c ）两图可以得出 力的大小．在“探究平面镜成像的特点”实验中，为得到蜡烛A 的像与蜡烛A 到镜面的距离关系，需将蜡烛A 放在 位置进行多次实验；若蜡烛B 与蜡烛A 的像无法重合，实验中存在的问题可能是： （填合理选项）．①玻璃板没有竖直放置 ②蜡烛A 到平面镜的距离较小 ③蜡烛A 和蜡烛B 不等大．25．（5分）小李和小红同学研究“使用动滑轮缓慢提起重物时所需竖直向上的拉力F 与哪些因素有关”，他们用如图所示装置，将不同物体缓慢提起，分别测出物体所受重力G 物和所需拉力F 的大小，数据记录在表一中．然后，他们更换滑轮，重复实验，将相关数据记录在表二、表三中． 表一：G 滑轮=1.0牛表二：G 滑轮=2.0牛表三：G 滑轮=3.0牛①分析比较表一、表二或表三中F 与G 物的变化关系及相关条件，可得出的初步结论是： ．②分析比较实验序号中的F 与 的变化关系及相关条件，可以得出的初步结论是：使用动滑轮缓慢提起重物，物体的重力G 物相同，滑轮的重力G滑轮越大，所需竖直向上的拉力F 越大．③小李同学分析比较各组数据中 的大小关系及相关条件，得出结论：使用动滑轮沿竖直方向缓慢提起重物，可以省力．④小红同学认为小李同学的实验结论，不具有普遍规律，原因在于： ．26．（5分）小华同学做“测定小灯泡电功率”实验．待测小灯的额定电压为“2.5V”或“4.0V”，滑动变阻器上标有“50Ω 2A”，实验器材齐全且完好．他连接电路后，将变阻器的滑片置于一端，闭合电键，移动滑片的过程中，观察到小灯发光始终较暗且亮度不变，电流表示数逐渐变大，电压表的指针始终处于如图所示位置． ①小华在连接电路时的主要问题是： ．②请判断小灯的额定电压和电源电压，并说明理由． ． ③为了完成实验，小华同学需对电路连接进行的调整是： ； 需对实验器材进行的调整是： ．2016年上海市黄浦区中考物理模拟试卷（5月份）参考答案与试题解析一、选择题（共16分）下列各题均只有一个正确选项1．（2分）原子中带负电的粒子是（）A．核子B．质子C．中子D．电子【解答】解：由原子结构的相关知识可知：原子是由带负电的电子和原子核组成的，原子核又是由带正电的质子和不带电的中子构成的．所以原子中带负电的粒子是电子．故选D．2．（2分）“禁止喧哗”主要是为了控制声源的（）A．音调B．振幅C．频率D．音色【解答】解：“禁止喧哗”是为了减小声音响度；响度与振幅有关，振幅越大，响度越大；因此“禁止喧哗”主要是为了控制声源的振幅．故ACD错误；B正确；故选B．3．（2分）在四冲程热机工作时，将内能转化为机械能的是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程【解答】解：内燃机的四个冲程是吸气、压缩、做功、排气冲程．压缩冲程将汽油和空气的混合物压缩，将机械能转化内能；在做功冲程中高温高压燃气推动活塞向下运动做功，将内能转化为机械能，故C正确．故选C．4．（2分）根据图中通电螺线管的S极，下列判断正确的是（）A．电源的左端是正极B．螺线管的左端是S极C．静止小磁针的左端是S极D．螺线管周围磁感线是从S极出来的【解答】解：（1）根据螺线管的右端为S极，结合线圈的绕向，利用安培定则可以确定电流从螺线管的右端流入，左端流出，由此可以确定电源的左端为正极，右端为负极．异名磁极相互吸引，所以小磁针的左端为S极，右端为N极，答案如下图所示：故AB错误．（2）螺线管周围磁感线是从N极出来的，故D错误．故选C．5．（2分）如图所示，小刘同学站在电子秤上测体重，下列属于一对平衡力的是（）A．小刘受到的重力和地面对电子秤的支持力B．电子秤受到的重力和地面对电子秤的支持力C．小刘受到的重力和电子秤对小刘的支持力D．小刘受到的重力和小刘对电子秤的压力【解答】解：A、小刘受到的重力和地面对电子秤的支持力大小并不相等，所以不是一对平衡力，故A错误；B、电子秤受到的重力和地面对电子秤的支持力大小并不相等，所以不是一对平衡力，故B错误；C、小刘受到的重力和电子秤对小刘的支持力大小相等、方向相反、作用在一条直线上、作用在同一物体上，是一对平衡力，故C正确；D、小刘受到的重力和小刘对电子秤的压力作用在不同的物体上，方向也相同，不是一对平衡力，故D错误．故选C．6．（2分）如图所示电路，下列说法正确的是（）A．闭合电键S后，将滑片向右移动，电压表示数将变小B．闭合电键S后，将滑片向左移动，电流表示数将变大C．断开电键S后，将滑片向右移动，电流表示数将变小D．断开电键S后，将滑片向左移动，电压表示数将不变【解答】解：AB、闭合电键S后，把电压表看作开路可知，R1始终与滑动变阻器的最大阻值R2串联；电压表测变阻器左边部分的电压，电流表测电路中的电流；闭合电键S后，将滑片向右移动，变阻器左边部分的电阻增大，根据串联分压的规律可知，变阻器左边部分的电压将增大，即电压表示数将变大，故A错误；闭合电键S后，将滑片向左移动，由于滑动变阻器接入电路的电阻始终不变，根据欧姆定律可知电路中的电流不变，即电流表的示数不变，故B错误；CD、断开电键S后，电压表串联在电路中，电压表相当于并联在电源两端，电压表测电源电压；断开电键S后，由于电压表的内阻很大，根据欧姆定律可知，电路中的电流非常小，电流表示数几乎为0；由于变阻器接入电路的阻值比电压表内阻小得多，向右移动滑片，对整个电路的电流没有任何影响，电流表示数示数仍然为0（即电流表示数不变），故C错误；断开电键S后，将滑片向左移动，电压表仍然测电源电压，电压表示数将不变，故D正确．故选D．7．（2分）在光具座的A点处放置一发光物体，从焦距f甲为5厘米、f乙为10厘为20厘米的凸透镜中选择一个放置在如图所示的位置，在BC间移动光米、f丙屏时可在光屏上得到清晰的像，则选择的凸透镜为（）A．甲B．乙C．甲、乙D．乙、丙【解答】解：由图可知，此时的像距在5cm﹣﹣20cm之间，此时的物距为25cm，物距大于像距，所以在光屏上成的是倒立、缩小的实像，像距应在一倍焦距和二倍焦距之间：当像距为5cm时：f＜5cm＜2f，则2.5cm＜f＜5cm；当像距为20cm 时：f＜20cm＜2f，则10cm＜f＜20cm；由此可知，凸透镜的焦距应在 2.5cm﹣20cm之间．故选：C．8．（2分）底面积为S1和S2的两柱形容器中分别盛有质量相等的水和酒精（ρ水＞ρ酒精），现将质量相等的甲、乙实心小球分别浸没在水和酒精中（液体不溢出）．已知两小球密度分别为ρ甲和ρ乙，以下条件中可能使水和酒精对容器底部压强相等的是（）A．S1＜S2ρ甲=ρ乙B．S1=S2ρ甲＜ρ乙C．S1=S2ρ甲=ρ乙D．S1＞S2ρ甲＞ρ乙【解答】解：A、当两个容器的底面积S1＜S2时，水和酒精的质量相同，根据柱形容器底面受到的压力等于液体自身的重力可知，水和酒精对容器底的压力相等，在没有放小球之前，由p=可得，水对容器底部压强大于酒精对容器底部的压强，两个小球的质量相同，当ρ甲=ρ乙时，根据ρ=可知，V甲=V乙，又因为小球均浸没在液体中，所以排开液体的体积V排相同，根据可知，S1小，则水面升高的高度大，水增加的压强大，即放入后水的压强比酒精的压强大，故A不符合题意；B、当两个容器的底面积S1=S2，水和酒精的质量相同，水和酒精对容器底的压力相等，在没有放小球之前，由p=可得，水对容器底部压强等于酒精对容器底部的压强，两个小球的质量相同，当ρ甲＜ρ乙时，根据ρ=可知，V甲＞V乙，又因为小球均浸没在液体中，所以甲球排开水的体积较大，根据可知，则水面升高的高度大，水增加的压强大，即放入后水的压强比酒精的压强大，故B不符合题意；C、当S1=S2，ρ甲=ρ乙，与B项同理，水对容器底部压强等于酒精对容器底部的压强，两个小球的质量相同，当ρ甲=ρ乙时，根据ρ=可知，V甲=V乙，又因为小球均浸没在液体中，所以它们排开液体的体积相同，根据可知，则液面升高的高度相同；由于水的密度大于酒精，根据△p=ρ液g△h可知，水增加的压强大，即放入后水的压强比酒精的压强大，故C不符合题意；D、当两个容器的底面积S1＞S2，水和酒精的质量相同，水和酒精对容器底部压力相等，在没有放小球之前，由p=可得，水对容器底部压强小于酒精对容器底部的压强，小球浸没时，要使水和酒精对容器底部压强相等，由于S1大，根据F=pS可知，此时水对容器底的压力较大，则水对容器底增加的压力大于酒精对容器底部增加的压力，即：△F水＞△F酒，又因为容器底部增加的压力等于小球受到的浮力，即△F水=F浮甲，△F酒=F浮乙，所以F浮甲＞F浮乙，即：ρ水gV甲＞ρ酒精gV乙，又因为ρ水＞ρ酒精，所以体积关系可能为：V甲＜V乙，或V甲=V乙，或V甲＞V乙，小球的质量相同，根据ρ=可知，当V甲＜V乙，ρ甲＞ρ乙；当V甲=V乙，ρ甲=ρ乙；当V甲＞V乙，ρ甲＜ρ乙，故D符合题意．故选：D．二、填空题（共26分）9．（3分）远距离输电时为了减少输电线上的电能损失，常采用高压输电（选填“高压”或“低压”）．在家庭电路中，消耗的电能常用电能表来测量．标有“220V 100W”的电视机正常工作1小时耗电0.1度．【解答】解：①当输出功率一定时，若提高电压，则由P=IU可知，电流降低，从而使电线上电阻的损失的功率减小，进而减小电能的损失；②电能表是用来测量用户消耗电能的；③由P=可得，电视机正常工作1小时消耗电能：W=Pt=0.1kW×1h=0.1kW•h=0.1度．故答案为：高压；电能；0.1．10．（3分）白光是复色光（选填“单色”或“复色”）．光的色散现象是由于同一介质对不同色光的折射本领不同（选填“同一”或“不同”）．光的三原色是红、绿、蓝．【解答】解：白光通过三棱镜后会发生色散，形成一条光带，因此白光是复色光；光的色散现象是由于同一介质对不同色光的折射本领不同而引起的；光的三原色是红、绿、蓝．故答案为：复色；同一；蓝．11．（3分）如图所示用镊子夹豆子时，镊子相当于费力杠杆（选填“省力”、“等臂”或“费力”）．松开镊子，豆子会加速下落，说明力可以改变物体的运动状态，在此过程中，豆子的重力势能变小（选填“变大”、“不变”或“变小”）．【解答】解：①镊子在使用过程中，动力臂小于阻力臂，是一个费力杠杆；②松开镊子，豆子在重力的作用下会加速下落，说明力可以改变物体的运动状态；③豆子在下落过程中，位置变低，豆子的重力势能变小．故答案为：费力；运动状态；变小．12．（3分）质量相等的甲、乙、丙三物体，同时由同一地点沿同一直线运动．已知甲、乙的s﹣t图象如图所示．以甲为参照物，乙是运动的（选填“运动”或“静止”）；经过6秒，甲、丙之间的距离为0.3米，则此时乙、丙之间的距离最大为 1.2米；此过程中甲物体的惯性等于乙物体的惯性（选填“大于”、“等于”或“小于”）．【解答】解：（1）由图可求出，甲的速度v甲===0.1m/s，乙的速度v乙===0.05m/s，v甲≠v乙，行驶中，以甲为参照物，乙与甲之间的位置不断发生变化，因此是运动的；（2）因为v=，所以6s内甲通过的路程为s甲′=v甲t=0.1m/s×6s=0.6m，已知△s=0.3m，所以丙通过的最小距离为s丙小=0.6m﹣0.3m=0.3m，丙通过的最大距离为s丙大=0.6m+0.3m=0.9m，6s内乙通过的路程为s乙′=v乙t=0.05m/s×6s=0.3m，如果乙与丙从同一地点出发，沿直线向相反方向运动，则最大距离为0.9m+0.3m=1.2m；（3）惯性只与质量有关，已知甲、乙质量相同，所以具有的惯性大小相等．故答案为：运动；1.2；等于．13．（3分）将一杯水放进冰箱，水温从15℃下降到5℃，水分子的无规则运动会减缓，这是通过热传递方式改变了水的内能，若这杯水的质量是0.5千克，水放出的热量为 2.1×104焦．[c水=4.2×103千克/（千克•℃）]．【解答】解：将一杯水放进冰箱，水温从15℃下降到5℃，水分子的无规则运动会减缓；此时是通过热传递的方式改变了水的内能；水放出的热量Q=cm△t=4.2×103J/（kg•℃）×0.5kg×（15℃﹣5℃）=2.1×104J．故答案为：无规则；热传递；2.1×104．14．（3分）首先发现导体中电流与电压关系的物理学家是欧姆．若某导体两端电压为6伏，10秒内消耗电能18焦，这段时间内通过导体横截面的电荷量为3库．若该导体两端电压为12伏，则导体中的电流为0.6安．【解答】解：（1）通过导体的电流与导体两端电压成正比，与导体的电阻成反比，这一规律最早由德国科学家欧姆总结得出，这就是著名的欧姆定律．（2）由W=UIt=UQ得通过导体横截面的电荷量：Q===3C；（3）由W=UIt=得导体电阻：R=t=×10s=20Ω，若该导体两端电压为12伏，导体的电阻不变，此时导体中的电流：I′===0.6A．故答案为：欧姆；3；0.6．15．（4分）在如图所示的电路中，电源电压保持不变，闭合电键S电路正常工作．一段时间后，发现电路中至少有一个电表示数变小，故障发生在电阻R1、R2上，其他元件仍保持完好．现在故障电路中将电阻R1与R2的位置互换．①电压表V的示数一定不变，电流表A的示数一定不变．（均选填“一定不变”、“一定变化”或“可能变化”）②若电流表A1示数发生变化，则故障可能是R1断路或R2断路．【解答】解：①由电路图知，闭合开关，R1、R2并联，A测量干路电流，A1测量R1电流，电压表测量电源电压．已知电源电压不变，将电阻R1与R2的位置互换后，电压表仍测电源电压，故电压表示数不变；并联电路中某个电阻发生短路时，会烧坏电源和干路的电流表．所以故障不可能是短路，只能是断路，分为以下3种情况：A、当两只电阻都断路时，整个电路断路，两只电流表示数都为0；将电阻位置互换后仍然断路，两电流表示数仍然为0；B、当只有电阻R1断路时，电流表A1示数为0，干路电流I=I2；电阻R1与R2的位置互换，A1示数为I2，干路电流仍然是I=I2．所以电流表示数A不变；同理，当只有电阻R2断路时，电流表A示数也不变；总结上面分析可知，只有电阻R1断路时，电流表A1示数为0，电阻R1与R2的位置互换，A1示数为I2，也就是电流表A1示数发生变化；C、当只有电阻R2断路时，电流表A1示数为I1，电阻R1与R2的位置互换，A1示数为0，也就是电流表A1示数发生变化．所以无论是哪只电阻发生断路，互换位置后，电流表A1示数都发生变化，电流表A示数不变．②结合前面可知，若电流表A1示数发生变化，则故障可能是R1断路或R2断路．故答案为：①一定不变；一定不变．②R1断路或R2断路．16．（4分）某同学研究“物体在水平面上滑动时，所受滑动摩擦力F的大小与哪些因素有关”．他利用玩具中的小电机带动同一物体，在不同材质的水平面上以不同的速度v 1、v2做匀速直线运动，实验过程及现象如图（a）、（b）、（c）所示．①实验中滑动摩擦力F的大小可以通过观察弹簧测力计示数间接获得，这是利用了二力平衡知识．②从图中的信息可以判断出：该同学猜想滑动摩擦力F可能与接触面的粗糙程度有关．【解答】解：①实验中滑动摩擦力F的大小可以通过观察弹簧测力计示数间接获得，这是利用了二力平衡知识．当物体做匀速直线运动时，拉力与摩擦力是一对平衡力．②从图中的信息可以看出，当接触面相同，速度不同时，弹簧测力计的示数不变；而当速度相同，接触面不同时，弹簧测力计的示数不同，由此可判断出：该同学猜想滑动摩擦力F可能与接触面的粗糙程度有关．故答案为：①弹簧测计示数；二力平衡；②接触面的粗糙程度．三、作图题（共6分）17．（3分）根据图中给出的入射光线，画出相应的折射光线．【解答】解：平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，如图所示：18．（3分）在如图所示的电路中，请用笔线代替导线连接成正确的电路．要求：闭合电键S后，滑片向左移动过程中，电压表示数变小．【解答】解：由图将滑动变阻器与定值电阻串联，电压表与滑动变阻器并联，根据串联电路的分压原理可知，滑片左移电压表示数变小，应使滑动变阻器连入阻值变小，故应将其左下接线柱接入电路，如图所示：四、计算题（共24分）19．（3分）体积为1×10﹣4米3的物体，浸没在酒精中，求物体所受的浮力F浮．（ρ酒精=0.8×103千克/米3）【解答】解：物体浸没在酒精中，则V排=V物=1×10﹣4m3，物体受到的浮力：F浮=ρ液gV排=0.8×103kg/m3×9.8N/kg×1×10﹣4m3=0.784N．答：求物体所受的浮力F浮为0.784N．20．（5分）用如图所示装置匀速提起重为20牛的物体，5秒内绳子自由端移动2米，不计绳重和摩擦，求：①拉力做功W．②拉力的功率P．【解答】解：①不计绳重和摩擦，根据定滑轮的特点可知，拉力F=G=20N，拉力做功：W=Fs=20N×2m=40J；②拉力的功率：P===8W．答：①拉力做功W为40J．②拉力的功率P为8W．21．（7分）如图所示，实心柱体甲、乙放在水平地面上．甲的质量为2千克，密度为2×103千克/米3．（1）求甲的体积V甲．（2）若甲高0.1米，求地面受到甲的压强p甲．（3）若柱体甲、乙的底面积S甲：S乙=2：1．现沿竖直方向将乙切去体积，并将切去部分叠放到甲上面，求甲对地面的压强增加量△p甲与乙剩余部分对地面压强p乙的比值．【解答】解：（1）由ρ=得甲的体积：V甲===1×10﹣3m3；（2）甲对地面的压力F=G，地面受到甲的压强：p甲====ρ甲gh甲=2×103kg/m3×9.8N/kg×0.1m=1960Pa；（3）甲对地面的压强增加量：△p甲===×；沿竖直方向将乙切去体积，乙的密度和高度不变，由p======ρgh可知，乙剩余部分对地面压强不变，乙剩余部分对地面压强仍为：p乙==，所以，===×=×=．答：（1）甲的体积为1×10﹣3m3；（2）若甲高0.1m，地面受到甲的压强为1960Pa；（3）甲对地面的压强增加量△p甲与乙剩余部分对地面压强p乙的比值为1：6．22．（9分）如图（a）所示的电路，电源电压保持不变，R1的阻值为10欧，滑动变阻器R2上标有“50Ω 1A”的字样．闭合电键后，电流表的示数为0.8安．求：①R1的两端电压U1．②10秒内电流对R1所做的功W1．③若在电路中正确并联两个表盘如图（b）所示的电压表，在电路安全工作的情况下，滑片处于不同位置时两表的示数如表．请通过计算说明电压表的位置，及电流表的最小示数．。
历年初三各区一模试题 (189)

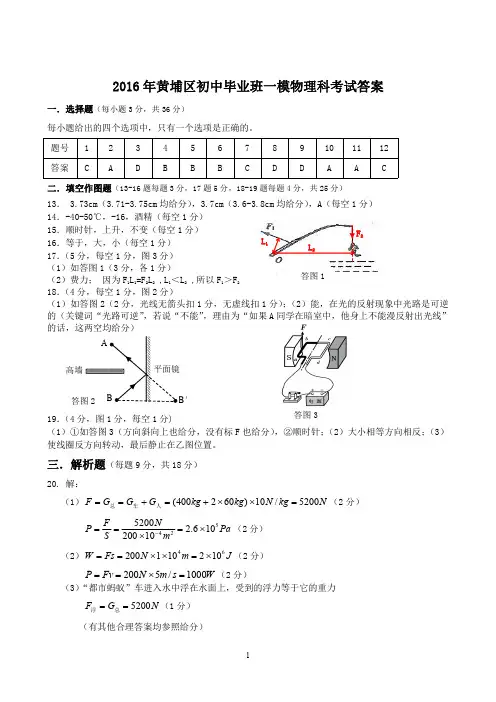

2016年黄埔区初中毕业班一模物理科考试答案一．选择题（每小题3分，共36分）每小题给出的四个选项中，只有一个选项是正确的。
题号123456789101112答案CADBBBCDDAAC二．填空作图题（13-16题每题3分，17题5分，18-19题每题4分，共25分）13．3.73cm（3.71-3.75cm 均给分），3.7cm（3.6-3.8cm 均给分），A（每空1分）14．-40-50℃，-16，酒精（每空1分）15．顺时针，上升，不变（每空1分）16．等于，大，小（每空1分）17．（5分，每空1分，图3分）（1）如答图1（3分，各1分）（2）费力；因为F 1L 1=F 2L 2,L 1＜L 2,所以F 1＞F 218．（4分，每空1分，图2分）（1）如答图2（2分，光线无箭头扣1分，无虚线扣1分）；（2）能，在光的反射现象中光路是可逆的（关键词“光路可逆”，若说“不能”，理由为“如果A 同学在暗室中，他身上不能漫反射出光线”的话，这两空均给分）19．（4分，图1分，每空1分)（1）①如答图3（方向斜向上也给分，没有标F 也给分），②顺时针；（2）大小相等方向相反；（3）使线圈反方向转动，最后静止在乙图位置。
三．解析题（每题9分，共18分）20.解：（1）N kg N kg kg G G G F 5200/10)602400(=⨯⨯+=+==人车总（2分）Pa mN S F P 524106.2102005200⨯=⨯==-（2分）（2）J m N Fs W 64102101200⨯=⨯⨯==（2分）W s m N Fv P 1000/5200=⨯==（2分）（3）“都市蚂蚁”车进入水中浮在水面上，受到的浮力等于它的重力N G F 5200==总浮（1分）（有其他合理答案均参照给分）答图3F 2L 1L 2答图1平面镜答图2高墙ABB ′21.（1）电能转化为机械能（机械能和内能）（2分）（2）W=Pt=990W×3×60s=178200J（2分）（3）P 1=P-P 2=990W-110W=880W （1分）U=U 1=U 2A VW U P I 422088011===（2分）（4）下降（或先下降后上升）（1分）；因为酒精蒸发时要吸热，使温度计温度下降（酒精蒸发完后，温度又上升到室温）。
2016年上海黄浦区初三一模物理试卷答案
电流表示数变小，电压表示数变大电流表示数不变，电压表示数变大
两端的电压，电流表测电路中的电流；由断开到闭合时，电压表和电流表的示数均变小，故A正确，BCD错误．短路短路
前后，只有两个电表的示数不变，则（ ）示数不变，电流表示数不变，不符合题无示数，电流表示数变大,会烧前，电压表示数为电源电压，两电流表示数为零；闭合开关后，电压
A 2A 2S
8/
12
/0
5
所受压力越大时，通过它的电流越 ，其阻值越 ．
V 浸没在水中的物体所受的浮力，与物体的形状无关
浸没在水中的物体所受的浮力，与物体自身的重力无关
j i a
o s h i
.i z
h i
k 5
因为重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向可知，浮力的大小为，方向竖直向上，作用点在小球重心，设标度为故答案为：．
4N 在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．补上后要求：闭合电键，电流表示数变大．
向左端移动滑动变阻器的滑片，电流表的示数变大，表明向左移动滑片时连入电路的电阻变小，即滑动变阻
器接入左侧的下接线柱，且滑动变阻器与灯泡串联．
故答案为：
．
在图中，将电源、电流表、电压表三个元件符号正确填进电路空缺处．要求：①电流方向如图所示；②电压表测灯两端电
L 编辑
因为电压表测灯两端电压，故电压表与故答案为：．
L 教师版 答案版
质量；游码；右；
天平是测量物体质量的仪器，使用托盘天平时应把天平放在水平桌面上，再把游码移到标尺零刻线处；根据实物电路连接要求,灯和灯并联，电流表与柱连接即可．如图：．
故答案为：质量；游码；右；．
L 1L 2编辑。
2016年上海中考物理一模模拟题与参考答案
（2）分析比较图（c）和（d）所示的现象可初步得出：_____________________________。
斜面倾斜角度相同的情况下，静止在斜面上的不同物体对斜面的压力大小不同
3
6V
0.58A
10.3Ω
二、作图题
17.斜面上重为6牛的铁块，对斜面的压力4牛，如图9所示，请用力的图示法画出斜面受到的压力。
18.在如图所示电路的○里填上适当的电表符号，使之成为正确的并联电路。
19. 在如图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．补上后要求：当电键闭合时，两灯都发光，且电流表的示数不变．
C．只要是同一种物质，质量大的密度肯定大
D．体积相同时，密度大的质量就大，密度小的质量就小
4.通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（ ）
A．合金丝的电阻跟该合金丝的长度有关
B．合金丝的电阻跟合金丝的横截面积无关
C．合金丝两端的电压越大，合金丝的电阻越小
D．通过合金丝的电流越小，合金丝的电阻越大
2016年上海中考物理一模模拟题
选择题
1.在国际单位制中，电压的单位是（ ）
A．安培B．伏特C．焦耳D．瓦特
2.在下列生活和生产实例中，与连接器原理无关的是
A. 茶壶B. 注射器 C. 液位计 D. 船闸
3.关于密度公式ρ= ，下列说法正确的是（ ）
A．密度与质量成正比，与体积成反比
B．同一种物质的密度一定相同，不同的物质密度一定不同
①若要使水对容器底部的压强p水最大，求切去部分A高度的最小值△h小．
2016年上海市黄浦区高考物理一模试卷(含详解)
2016年上海市黄浦区高考物理一模试卷一、单项选择题（共16分，每小题2分．每小题只有一个正确选项．）1．（2分）下列各组单位中属于基本物理量单位的是（）A．安培B．库仑C．牛顿D．伏特2．（2分）一物体受到三个共点力F1、F2、F3共同作用，其力的矢量关系如图所示，则它们的合力大小是（）A．0B．2F1C．F3D．2F23．（2分）单摆振动时的回复力是（）A．悬线对摆球的拉力B．摆球所受的重力C．摆球重力在垂直于悬线方向上的分力D．摆球所受重力和悬线对摆球拉力的合力4．（2分）用轻绳系住一小球静止在光滑斜面上，如图所示．若要按力的实际作用效果来分解小球的重力，则重力的两个分力的方向分别是图中的（）A．1和5B．2和5C．3和5D．3和25．（2分）如图所示，一正方形线圈的匝数为n，边长为a，线圈平面与匀强磁场垂直，且一半处在磁场中，在△t时间内，磁感应强度的方向不变，大小由B均匀增大到2B，在此过程中，线圈中产生的感应电动势为（）A．B．C．D．6．（2分）某质点作简谐振动时的位移x随时间t变化的规律如图所示，该质点在t1与t2时刻（）A．振幅不同B．加速度方向相同C．在t1时刻速度较大D．在t2时刻向x正方向运动7．（2分）如图所示是真空中两个带等量异种电荷的点电荷A、B周围的电场分布情况（电场线方向未标出）．图中O点为两点电荷连线的中点，MN为两点电荷连线的中垂线上的两点，OM=ON．下列说法中正确的是（）A．O、M、N三点的场强的大小关系是E M=E N＞E OB．O、M、N三点在同一个等势面上C．检验电荷在O、M、N三点受到的电场力方向不相同D．将一自由电荷从M点静止释放，它将沿MON做直线运动8．（2分）如图所示，实线与虚线分别表示振幅、频率均相同的两列波的波峰和波谷．此刻M点处波峰与波峰相遇，下列说法中正确的是（）A．该时刻质点O正处于平衡位置B．P、N两质点始终处在平衡位置C．从该时刻起，经过二分之一周期，质点M处于振动减弱区D．从该时刻起，经过二分之一周期，质点M到达平衡位置二、单项选择题（共24分，每小题3分．每小题只有一个正确选项．）9．（3分）如图为监控汽车安全带使用情况的报警电路，汽车启动时电键S闭合，驾驶员系好安全带时R T阻值会变的很大，R1和R2为定值电阻．要求当启动汽车但驾驶员未系安全带时蜂鸣器报警．则在图中虚线框内应接入的元件是（）A．“与”门B．“或”门C．“非”门D．“与非”门10．（3分）拉格朗日点位于太阳和地球连线的延长线上，一飞行器处于该点，在几乎不消耗燃料的情况下与地球同步绕太阳做圆周运动，即始终保持与地球、太阳在一条直线上．则此飞行器的（）A．向心力仅由太阳的引力提供B．向心力仅由地球的引力提供C．向心加速度等于地球的向心加速度D．线速度大于地球的线速度11．（3分）在倾角为30°的光滑固定斜面上，有一个物体从静止开始下滑，v x表示物体速度在水平方向上的分量，a x表示加速度在水平方向的分量，重力加速度g取10m/s2，如图图象中正确的是（）A．B．C．D．12．（3分）如图所示，顶端装有定滑轮的斜面体放在粗糙水平地面上，A、B两物体通过细绳连接，并处于静止状态（不计绳的质量和滑轮轴的摩擦）．现用水平向右的力F作用于物体B上，将物体B缓慢拉高一定的距离，此过程中斜面体与物体A仍然保持静止．在此过程中（）A．地面对斜面体的摩擦力一定变大B．斜面体所受地面的支持力一定变大C．水平力F一定变小D．物体A所受斜面体的摩擦力一定变大13．（3分）如图所示，水平导轨接有电源，导轨上固定有三根导体棒a、b、c，长度关系为c最长，b最短，将c弯成一直径与b等长的半圆，将装置置于向下的匀强磁场中，在接通电源后，三导体棒中有等大的电流通过，则三棒受到安培力的大小关系为（）A．F a＞F b＞F c B．F a=F b=F c C．F b＜F a＜F c D．F a＞F b=F c 14．（3分）一列简谐横波沿x轴传播，波长为1.2m，振幅为A．当坐标为x=0处质元的位移为且向y轴负方向运动时．坐标为x=0.4m处质元的位移为．当坐标为x=0.2m处的质元位于平衡位置且向y轴正方向运动时，x=0.4m处质元的位移和运动方向分别为（）A．、沿y轴正方向B．，沿y轴负方向C．、沿y轴正方向D．、沿y轴负方向15．（3分）一只小船渡河，水流速度各处相同且恒定不变，方向平行于岸边．小船相对于水分别做匀加速、匀减速、匀速直线运动，运动轨迹如图所示．船相对于水的初速度大小均相同，方向垂直于岸边，且船在渡河过程中船头方向始终不变．由此可以确定船沿三条不同路径渡河（）A．时间相同，AD是匀加速运动的轨迹B．时间相同，AC是匀加速运动的轨迹C．沿AC用时最短，AC是匀加速运动的轨迹D．沿AD用时最长，AD是匀加速运动的轨迹16．（3分）如图所示电路中，R2、R3、R4为定值电阻，当滑动变阻器R1的滑动头向左滑动时，三个理想电表的示数都发生变化，电流表A1、A2、A3的示数变化量的绝对值分别为△I1、△I2、△I3，下列说法中正确的是（）A．电流表A1的示数一定减小B．电流表A2的示数一定增大C．△I3一定大于△I1D．△I1一定大于△I2三、多项选择题（共16分，每小题4分．每小题有两个或三个正确选项．全选对的，得4分；选对但不全的，得2分；有选错或不答的，得0分．）17．（4分）如图所示，三条平行等距的虚线表示电场中的三个等势面，电势值分别为﹣10V、0V、10V，实线是一带电粒子（只受电场力）在该区域内的运动轨迹，a、b、c为轨迹上三点．下列说法正确的是（）A．粒子可能带正电，也可能带负电B．粒子在三点所受的电场力F a=F b=F cC．粒子做匀变速运动D．粒子在三点的电势能大小为E pc＞E pa＞E pb18．（4分）如图，足够长的U形光滑金属导轨平面与水平面成θ角（0＜θ＜90°），其中MN与PQ平行且间距为L，导轨平面与磁感应强度为B的匀强磁场垂直，导轨电阻不计．金属棒ab由静止开始沿导轨下滑，并与两导轨始终保持垂直且良好接触，ab棒接入电路的电阻为R，当流过ab棒某一横截面的电荷量为q时，金属棒的速度大小为v，则金属棒ab在这一过程中（）A．ab棒运动的平均速度大小为vB．沿导轨方向的位移大小为C．产生的焦耳热为qBLvD．受到的最大安培力大小为19．（4分）将物体m置于固定的粗糙斜面上，会加速下滑，如图所示．若增加外力或物体mʹ，m仍沿斜面下滑，下列四种情况中，加速度变大的是（）A．B．C．D．20．（4分）如图所示，两固定的竖直光滑金属导轨足够长且电阻不计．两质量、长度均相同的导体棒①、②置于边界水平的匀强磁场上方同一高度h处．磁场宽为3h，方向与导轨平面垂直．先由静止释放①，当①恰好进入磁场时由静止释放②．已知①进入磁场即开始做匀速直线运动，①、②两棒与导轨始终保持良好接触．则下列表示①、②两棒的加速度a和动能E k随各自位移s 变化的图象中可能正确的是（）A．B．C．D．四、填空题（共20分，每小题4分．）21．（4分）若两颗人造地球卫星的轨道半径之比为R1：R2=3：1，则它们的周期之比T1：T2=，向心加速度之比a1：a2=．22．（4分）如图所示，质量为m的一匀质木杆，上端可绕固定水平轴O自由转动，下端搁在木板上，杆与水平方向成37°，木板置于光滑水平面上．开始木板静止，杆对板的压力为N，现用水平拉力使板向右匀速运动，此时杆对板的压力NʹN（选填“＜”、“=”或“＞”），已知杆与板间的动摩擦因数μ=0.75，则水平拉力F=mg．（sin37°=0.6，cos37°=0.8）23．（4分）如图，水平地面上的矩形箱子内有一倾角为θ的固定斜面，斜面上放一质量为m的光滑球．静止时，箱子顶部与球接触但无压力．当箱子沿地面向左做加速度大小为a（a＞gtanθ，g为重力加速度）的匀加速运动时，球受到箱子左壁的作用力大小为，受到顶部的作用力大小为．24．（4分）如图所示，轻绳绕过定滑轮，一端与质量为m的物体相连，另一端受到大小为F的恒力作用，开始时绳与水平方向夹角为α．物体由静止沿水平面从A点被拉到B点，然后沿斜面被拉到滑轮O处．已知AB=BO=L，不计物体与滑轮的大小和滑轮轴的摩擦，在这一过程中恒力F做功为；若物体与水平面间的动摩擦因数为，开始时绳与水平方向夹角α=20°，那么物体在AB段运动时加速度大小的变化情况为．25．（4分）已知某区域的水平地面下1m深处埋有一根与地表面平行的直线电缆，其中通有变化的电流．为确定电缆的确切位置，在地面上用一个闭合小线圈进行探测：使线圈平面平行于地面，位于A、B两点时测得线圈内感应电动势为零，则可以判定地下电缆在A、B两点连线的（选填“正下方”或“垂直平分线的正下方”）．C点与A、B位于同一水平面，A、B、C三点恰好位于边长为2m的等边三角形的三个顶点上，如图所示．当线圈平面与地面成夹角时，才可能在C处测得试探线圈中的电动势为零．五、实验题（共24分）26．（8分）一多用电表的电阻挡有三个倍率，分别是×1、×10、×100．用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到挡．如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是，若补上该步骤后测量，表盘的示数如图，则该电阻的阻值是Ω．如若将该表选择旋钮置于25mA挡，表盘示数仍如图，则被测电流为mA．27．（4分）如图所示为一种可测量磁感应强度的实验装置：磁铁放在水平放置的电子测力计上，两极之间的磁场可视为水平匀强磁场，其余区域磁场的影响可忽略不计，此时电子测力计的示数为G1．将一直铜条AB水平且垂直于磁场方向静置于磁场中，两端通过导线与一电阻连接成闭合回路，此时电子测力计的示数为G2．现使铜棒以竖直向下的恒定速率v在磁场中运动，这时电子测力计的示数为G3，测得铜条在匀强磁场中的长度为L，回路总阻值为R．铜条始终未与磁铁接触．（1）下列判断正确的是（A）G1＜G2＜G3 （B）G1=G2＜G3 （C）G1=G2＞G3 （D）G1＜G2=G3（2）由以上测得量可以写出磁感应强度B大小的表达式为．28．（6分）某探究小组设计了“用一把尺子测定动摩擦因数”的实验方案。
【配套K12]上海市黄浦区2016届中考物理一模试卷(含解析)
![【配套K12]上海市黄浦区2016届中考物理一模试卷(含解析)](https://img.taocdn.com/s3/m/e4f8ad33f242336c1fb95e14.png)
2016年上海市黄浦区中考物理一模试卷一、选择题1．将一根粗细均匀的金属丝剪去一半后，不变的物理量是（）A．电阻 B．质量 C．体积 D．密度2．金属锥的头部尖细锋利，是为了（）A．增大压力 B．增大压强 C．减小压力 D．减小压强3．下列实例中利用连通器原理工作的是（）A．吸尘器B．抽水机C．液位计D．密度计4．揭示电流与电压关系的科学家是（）A．瓦特 B．伏特 C．安培 D．欧姆5．额定功率最接近700瓦的是（）A．电冰箱B．电饭锅C．电子表D．电视机6．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电路中（）A．电流表示数变小，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表示数不变，电压表的示数变小D．电流表示数不变，电压表示数变大7．在如图所示的电路中，电源电压保持不变，电阻R1、R2出现故障，闭合电键S前后，只有两个电表的示数不变，则（）A．电压表V的示数不变，R1断路B．电压表V的示数不变，R1短路C．电流表A1的示数不变，R2断路D．电流表A2的示数不变，R2短路8．质量相等的甲、乙两个均匀圆柱体放置在水平地面上．现沿水平虚线切去部分后，使甲、乙剩余部分的高度相等，如图所示，则它们剩余部分对地面压强p甲、p乙和压力F甲、F乙的关系是（）A．p甲＜p乙，F甲＜F乙 B．p甲＜p乙，F甲＞F乙C．p甲＞p乙，F甲＜F乙 D．p甲＞p乙，F甲＞F乙二、填空题（共26分）请将结果填入答题纸的相应位置9．家庭电路中，各用电器之间是的（选填“串联”或“并联”）；同时使用的用电器越多，电路中的总电阻越；用电器消耗的电能用表测量．10．标有“220V 11W”字样的节能灯正常工作时，两端电压为伏，通过的电流为安，10小时耗电度．11．著名的实验向人们显示大气压强是存在的：托里拆利用做实验测出了大气压强的值（选填“水”或“水银”）；海拔高度越高，大气压强越．12．冰的密度为0.9×103千克/米3，它表示每立方米冰的是0.9×103千克．当冰熔化成水时，质量将，体积将（选填“变小”、“不变”或“变大”）．13．某导体两端电压3伏，10秒内通过其横截面的电荷量为3库，这段时间内电流做的功为焦，通过它的电流为安．当该导体两端电压变为12伏时，它的电阻为欧．14．物块浸没在液体中，受到液体对它向上、向下的压力分别为15牛、5牛，其受到浮力的大小为牛，物块所受浮力与重力的合力大小为12牛，它所受重力的大小为牛．根据图示中轮船上的“吃水线”排列情况，可以判断：印度洋海水密度北冰洋海水密度（选填“大于”、“等于”或“小于”）．15．某校物理兴趣小组在课外实践活动中，制作了一个测量质量的电子秤．如图是其结构原理图，它是由几个部分组成的电路：托盘、压力变阻器R（电阻值会随所受压力大小发生变化的可变电阻器）、定值电阻R0、显示质量大小的仪表V（实质是电压表）、电键、电源（电压保持不变）．使用时，闭合电键，当托盘上所放物体的质量越大，仪表V的示数也越大．①由上述信息可知：压力变阻器R所受压力越大时，通过它的电流越，其阻值越．②若将显示质量大小的仪表V并联在压力变阻器R两端，使用该电子秤时，会观察到的现象是，理由是．16．某小组同学通过实验研究物体浸没在水中时测力计示数F与哪些因素有关，他们将体积相同的球体A、圆锥体B、正方体C和D挂在测力计下，浸没在水中，相应的测力计示数F如图（a）、（b）、（c）、（d）所示．（已知物体所受重力关系为：G A=G B=G C＜G D）（1）分析比较图（a）和（b）和（c）可得：．（2）分析比较图（c）和（d）可得：．三、作图题：共8分17．在图中，重为4牛的小球漂浮在水面上，用力的图示法画出小球所受的浮力F浮．18．在如图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上，补上后要求：闭合电键S，向左端移动滑动变阻器的滑片P，电流表示数变大．19．在图示中，将电源、电流表、电压表三个元件符号正确填进电路空缺处．要求：①电流方向如图所示；②电压表测灯L两端电压．四、计算题，共22分20．小球浸入水中，排开水的体积为1×10﹣3米3，求：小球受到的浮力F浮．21．如图所示，薄壁圆柱形容器甲和均匀圆柱体乙置于水平地面上，容器甲足够高、底面积为2S，盛有体积为3×10﹣3米3的水，圆柱体乙的高度为H．①求甲中水的质量m水．②求水面下0.1米处水的压强p水．③若将乙沿竖直方向在右侧切去一个底面积为S的部分，并将切去部分浸没在甲的水中时，乙剩余部分对水平地面压强p乙恰为水对甲底部压强增加量△p水的四倍．求乙的密度ρ乙．22．在图（a）所示的电路中，电源电压为6伏且不变．①将定值电阻R1接入M、N接线柱，闭合电键S后电流表A的示数为0.4安．求：（a）电阻R1的阻值；（b）求电阻R1的电功率P1．②现将标有“10Ω 1A”字样的滑动变阻器R2与R1以某种最基本的连接方式接入M、N接线柱，闭合电键S，移动变阻器R2的滑片，能使电流表的指针到达图（b）所示位置．（a）请通过计算判断电阻R1与变阻器R2的连接方式；（b）在电路元件安全工作的条件下，移动变阻器R2滑片，求电流表示数的最大变化量△I．五、实验题：共18分23．天平是测量物体的仪器，使用时，把它放在水平桌面上后，先将移到零刻度，若指针如图所示，应向移动平衡螺母，直到天平横梁在水平位置平衡，在“用电流表测电流”实验的电路中有一根导线尚未连接，请用笔画线代替导线在图中连接，使灯L1和L2并联，电流表测量灯L1的电流．24．“用电流表、电压表测电阻”的实验原理是，进行多次测量是为了；如图所示装置可做“探究与哪些因素有关”的实验，“验证阿基米德原理”的实验目的是：验证物体浸没在液体中时，．25．小红做“测定小灯泡的电功率”实验，实验室提供了若干节电池，滑动变阻器A、B两个待选（A 标有“10Ω 1A”字样，B标有“20Ω 2A”字样），待测小灯标有“0.3A”字样．实验器材齐全且完好，她选用了三节干电池和变阻器A，正确连接电路进行实验．①测定小灯的额定功率需要观察并记录的两个物理量是和，实验中，可根据观察到的现象，判定该小灯正常发光．②小红发现闭合电键后，移动变阻器的滑片，小灯发光始终较亮，为测出该小灯的额定功率，她设想对实验器材进行调整，可能的调整方案有：方案一：；方案二：．26．为了探究漂浮在液面上的物块进入液体的体积V液与物块密度ρ物、液体密度ρ液的关系，某小组同学选取体积V物相同、ρ物不同的物块进行实验，测出其漂浮在水和酒精液面上时浸入液体的体积V浸，相关数据记录在表一、表二中．①分析比较表一或表二中ρ物、V浸的数据及相关条件，可得出的初步结论是：漂浮在液面上体积相同的物块，当时，．②分析比较实验序号中ρ物、V浸的数据及相关条件，可得出的初步结论是：；③进一步分析实验序号2和4中的数据及相关条件，可得出的合理猜想是：漂浮在液面上体积相同的物块，当时，V浸是相同的．2016年上海市黄浦区中考物理一模试卷参考答案与试题解析一、选择题1．将一根粗细均匀的金属丝剪去一半后，不变的物理量是（）A．电阻 B．质量 C．体积 D．密度【考点】密度及其特性．【专题】应用题；定性思想；顺推法；密度及其应用．【分析】①电阻是导体本身的一种属性，决定于导体的材料、长度和横截面积；②物体所含物质的多少叫质量，质量与物体的形状、状态、位置和温度无关，与物质的多少有关；③在物体种类一定时，物质多少发生改变时，体积发生变化；④单位体积的某种物质的质量叫这种物质的密度，同种物质密度一定，与质量、体积无关．【解答】解：A、导体电阻与长度有关，金属丝剪去一半后，长度减半，电阻变小．不符合题意；B、金属丝剪去一半后，质量减少．不符合题意；C、金属丝剪去一半后，质量减少，所以体积减少．不符合题意；D、金属丝剪去一半后，质量和体积都变小了，但物质种类没有变化，所以密度不变．符合题意．故选D．【点评】此题考查了质量、密度和电阻的概念和影响因素，难度不大，属于基础题．2．金属锥的头部尖细锋利，是为了（）A．增大压力 B．增大压强 C．减小压力 D．减小压强【考点】增大压强的方法及其应用．【专题】控制变量法；压强、液体的压强．【分析】压强大小跟压力大小和受力面积大小有关．增大压强的方法：在压力一定时，通过减小受力面积来增大压强；在受力面积一定时，通过增大压力来增大压强．减小压强的方法：在压力一定时，通过增大受力面积来减小压强；在受力面积一定时，通过减小压力来减小压强．【解答】解：金属锥的头部尖细锋利，是为了在压力一定时，通过减小受力面积来增大压强．故ACD 错误，B正确．故选B．【点评】掌握压强大小的影响因素，利用控制变量法解释生活中有关增大和减小压强的问题．3．下列实例中利用连通器原理工作的是（）A．吸尘器B．抽水机C．液位计D．密度计【考点】连通器原理．【专题】压强、液体的压强．【分析】几个底部互相连通的容器，注入同一种液体，在液体不流动时连通器内各容器的液面总是保持在同一水平面上，这就是连通器的原理．【解答】解：A、吸尘器是利用流体压强与流速的关系制成的，故A不符合题意；B、抽水机是利用大气压的原理来工作的，故B不符合题意；C、液位计两个上端开口，底部相连，构成了一个连通器，故C符合题意；D、密度计是利用阿基米德原理来工作的，故D不符合题意．故选C．【点评】本题考查连通器的原理，关键知道连通器是上端开口，底部相连的，液面静止时保持相平．4．揭示电流与电压关系的科学家是（）A．瓦特 B．伏特 C．安培 D．欧姆【考点】欧姆定律．【专题】应用题；欧姆定律．【分析】电流与电压、电阻的关系确立是电学发展史上重要的里程碑．其基本关系是：电阻一定时，通过导体的电流与导体两端电压成正比；电压一定时，通过导体的电流与其阻值成反比．【解答】解：通过导体的电流与导体两端电压成正比，与导体的电阻成反比，这就是欧姆定律．最早是德国物理学家欧姆于1826年总结得出的．故选D．【点评】此题考查的是我们对物理学家科学成就的掌握，属于物理学史的考查，难度不大，在平时要注意积累这方面的材料．5．额定功率最接近700瓦的是（）A．电冰箱B．电饭锅C．电子表D．电视机【考点】额定功率．【专题】估算题；电能和电功率．【分析】根据我们对生活中常用用电器额定功率的了解去选择．【解答】解：A．电冰箱的额定功率约为200W，故A错误；B．电饭锅的电功率约为700W～1100W，故B正确；C．电子表的功率很小，约为几毫瓦，故C错误；D．电视机的额定功率约为120W左右，故D错误．故选B．【点评】本题主要考查学生对电功率物理含义的理解和掌握，并且熟悉常见家用电器的功率．6．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电路中（）A．电流表示数变小，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表示数不变，电压表的示数变小D．电流表示数不变，电压表示数变大【考点】电路的动态分析．【专题】应用题；动态预测题；电路变化分析综合题．【分析】由电路图可知，当电键S断开时，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流；当电键S闭合时，R1和电流表、电压表被短路，电表示数为0，据此进行解答．【解答】解：由电路图可知，当电键S断开时，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流；当电键S闭合时，R1和电流表、电压表被短路，电表示数为0，所以，当电键S由断开到闭合时，电压表和电流表的示数均变小，故A正确，BCD错误．故选A．【点评】本题考查了电路的动态分析，分析好电键S由断开、闭合时电路的连接方式是关键．7．在如图所示的电路中，电源电压保持不变，电阻R1、R2出现故障，闭合电键S前后，只有两个电表的示数不变，则（）A．电压表V的示数不变，R1断路B．电压表V的示数不变，R1短路C．电流表A1的示数不变，R2断路D．电流表A2的示数不变，R2短路【考点】电流表、电压表在判断电路故障中的应用．【专题】错解分析题；欧姆定律．【分析】由电路图可知，闭合开关S后，两电阻并联，电压表测电源的电压，电流表A2测干路电路，电流表A1测R2支路的电流．①因闭合电建S前后，电压表始终测电源的电压，必有示数，且不变；②电压表的示数不变，两电流表中只有一个的示数发生变化，分析两电阻出现故障时两电流表示数的变化得出答案．【解答】解：由电路图可知，闭合开关前，只有电阻R2接入电路；开关S闭合后，如果电路无故障，两电阻并联，电压表测电源的电压，示数不变；电流表A2测干路电路，电流表A1测R2支路的电流，则电流表A1的示数不变，电流表A2的示数变大；若电阻R1、R2出现故障，且只有两个电表的示数不变，则有：A、电阻R1断路，R2正常，闭合开关S后，电压表示数不变，电流表A1示数不变，电流表A2示数不变，不符合题意，故A错；B、电阻R1短路，R2正常，闭合开关S后，造成电源短路，电压表和电流表A1无示数，电流表A2示数变大，会烧坏电源和电流表A2，与题意不符，故B错误；C、电阻R2断路，R1正常，闭合开关S后，电压表示数不变，电流表A1无示数、不变，电流表A2示数变大，符合题意，故C正确；D、电阻R2短路，R1正常，闭合开关S后，电源短路，三个电表都无示数，故D错误．故选：C．【点评】本题考查电流表、电压表在电路故障中的作用判断，要结合电路图和三表特点进行分析，关键是分清电路的连接和各电表的测量情况．8．质量相等的甲、乙两个均匀圆柱体放置在水平地面上．现沿水平虚线切去部分后，使甲、乙剩余部分的高度相等，如图所示，则它们剩余部分对地面压强p甲、p乙和压力F甲、F乙的关系是（）A．p甲＜p乙，F甲＜F乙 B．p甲＜p乙，F甲＞F乙C．p甲＞p乙，F甲＜F乙 D．p甲＞p乙，F甲＞F乙【考点】压强大小比较．【专题】应用题；推理法；压强、液体的压强．【分析】圆柱体放置地面时，对地面的压力等于物体重力，根据压强公式p=来判断压强大小关系．【解答】解：（1）由图知，切去后甲切去部分与甲整体的比例大于乙切去部分与乙整体的比例，所以剩余部分占整体的比例甲的小于乙的比例，由于甲、乙两个均匀圆柱体质量相等，所以甲剩余部分的重力小于乙剩余部分的重力；由于甲、乙两个均匀圆柱体放置在水平地面上对地面的压力与重力相等，所以剩余部分对地面压力F甲＜F乙；由图知，甲的底面积大于乙的底面积，由p=可知，p甲＜p乙．故选A．【点评】本题主要考查了有关压强和压力的大小比较，关键能够利用好图示，得出切去部分与剩下部分的比例关系．二、填空题（共26分）请将结果填入答题纸的相应位置9．家庭电路中，各用电器之间是并联的（选填“串联”或“并联”）；同时使用的用电器越多，电路中的总电阻越小；用电器消耗的电能用电能表表测量．【考点】家庭电路的连接；电阻的并联；电能表参数的理解与电能的求法．【专题】简答题；电能和电功率．【分析】（1）家庭电路中，家用电器之间为了互不影响，而且能正常工作，家用电器之间是并联的．（2）用电器并联相当于增大导体横截面积，在长度和材料相同时，横截面积越大、电阻越小．（3）电能表是测量消耗电能多少的仪器．【解答】解：（1）家庭电路中的各用电器工作时互不影响，它们之间都是并联连接．（2）家庭电路中同时工作的用电器越多，即并联的用电器越多，由于电阻越并越小，电路中的总电阻就越小．（3）电能表是测量用电器消耗电能多少的仪表．故答案为：并联；小；电能表．【点评】本题易错点在第二空的回答，注意：并联总电阻小于任何一个分电阻，并联越多，总电阻越小；串联总电阻大于任何一个分电阻，串联越多，总电阻越大．10．标有“220V 11W”字样的节能灯正常工作时，两端电压为220 伏，通过的电流为0.05 安，10小时耗电0.11 度．【考点】电功率与电压、电流的关系；电功计算公式的应用．【专题】计算题；应用题；电能和电功率．【分析】由题意知，节能灯的额定电压是220V，额定功率是11W，由功率的变形公式I=可以求出正常工作时的电流；由公式P=可以求出正常工作10h消耗的电能．【解答】解：由“220V 11W”可知，节能灯的额定电压是220V，额定功率是11W；由P=UI，可得通过的电流I===0.05A；由公式P=可得，消耗的电能W=Pt=11×10﹣3kW×10h=0.11kW•h=0.11度．故答案为：220；0.05；0.11．【点评】本题考查欧姆定律的应用和消耗电能的计算，关键是公式及其变形的灵活运用，还要学会对用电器铭牌的认识，在计算过程中要注意单位的换算．11．著名的马德堡半球实验向人们显示大气压强是存在的：托里拆利用水银做实验测出了大气压强的值（选填“水”或“水银”）；海拔高度越高，大气压强越小．【考点】大气压强的存在；大气压强与高度的关系．【专题】应用题；定性思想；顺推法；气体的压强、流体压强与流速的关系．【分析】①著名的马德堡半球实验和托里拆利实验，分别证明了大气压的存在和测出了大气压的值．②大气压强与海拔高度有关：海拔高度越大压强越小．【解答】解：著名的马德堡半球实验证明了大气压的存在；托里拆利采用水银做材料，通过实验第一次测出了大气压值；大气压不是固定不变的，随着海拔的高度的增高而减小，因此海拔高度越高，大气压强就越小．故答案为：马德堡半球；水银；小．【点评】此题考查了物理学常识，要了解马德堡半球实验、托里拆利实验以及大气压的变化规律．12．冰的密度为0.9×103千克/米3，它表示每立方米冰的质量是0.9×103千克．当冰熔化成水时，质量将不变，体积将变小（选填“变小”、“不变”或“变大”）．【考点】密度及其特性；密度公式的应用．【专题】密度及其应用．【分析】密度的物理意义是表示单位体积某种物质的质量；质量是指物体含有物质的多少．它是物体的一种属性，不随物体的形状、状态、位置和温度的改变而改变．【解答】解：冰的密度为0.9×103千克/米3，它表示每立方米冰的质量是0.9×103千克；质量是物体的一种属性，不随物体的形状、状态、位置和温度的改变而改变．故冰熔化成水后，状态改变了，质量不变．根据公式ρ=，可知当物体的质量不变时，体积和物体的密度成反比，冰熔化成水后，密度变大，体积变小．故答案为：质量；不变；变小．【点评】此题考查学生对密度和质量的理解与应用．13．某导体两端电压3伏，10秒内通过其横截面的电荷量为3库，这段时间内电流做的功为9 焦，通过它的电流为0.3 安．当该导体两端电压变为12伏时，它的电阻为10 欧．【考点】电功的计算；欧姆定律的变形公式．【专题】应用题；欧姆定律；电能和电功率．【分析】知道导体两端的电压和通电时间以及通过横截面的电荷量，根据W=UIt=UQ求出这段时间内电流做的功，根据I=求出通过它的电流，再根据欧姆定律求出导体的电阻；电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关．【解答】解：这段时间内电流做的功：W=UIt=UQ=3V×3C=9J，通过它的电流：I===0.3A，由I=可得，导体的电阻：R===10Ω，因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，当该导体两端电压变为12伏时，导体的电阻仍为10Ω不变．故答案为：9；0.3；10．【点评】本题考查了电功公式、电流定义式和欧姆定律的简单应用，关键是知道导体的电阻与两端的电压和通过的电流无关．14．物块浸没在液体中，受到液体对它向上、向下的压力分别为15牛、5牛，其受到浮力的大小为10 牛，物块所受浮力与重力的合力大小为12牛，它所受重力的大小为22 牛．根据图示中轮船上的“吃水线”排列情况，可以判断：印度洋海水密度小于北冰洋海水密度（选填“大于”、“等于”或“小于”）．【考点】浮力大小的计算；阿基米德原理．【专题】计算题；比较思想；图析法；浮力．【分析】（1）浸没在液体中的物体，液体对物体向上的压强大于向下的压强，向上的压力大于向下的压力，物体受到向上和向下的压力差的作用，这个压力差就是物体受到的浮力；（2）有物体受到的浮力大于重力和物体受到的浮力小于重力两种情况，分别求出物重大小；（3）轮船都漂浮，受到的浮力都等于轮船受到的重力；得出了受到浮力的大小关系；由载重线知道排开水的体积的大小关系，再根据阿基米德原理分析河水和海水密度的大小关系．【解答】解：（1）物体受到浮力：F浮=F向上﹣F向下=15N﹣5N=10N；（2）由题知，F浮﹣G=12N或F浮+G=12N，所以G=12N+F浮=12N+10N=22N，（3）由于轮船在大西洋与印度洋都处于漂浮，则F浮=G，所以浮力相等；由图可知，轮船排开海水的体积：V印度洋＞V大西洋，由F浮=ρ液gV排可知，ρ印度洋＜ρ大西洋．故答案为：（1）10；（2）22；（3）小于．【点评】本题考查了浮力产生的原因、力的合成、阿基米德原理、物体的浮沉条件，利用好轮船漂浮（F浮=G）是解此类题目的关键．15．某校物理兴趣小组在课外实践活动中，制作了一个测量质量的电子秤．如图是其结构原理图，它是由几个部分组成的电路：托盘、压力变阻器R（电阻值会随所受压力大小发生变化的可变电阻器）、定值电阻R0、显示质量大小的仪表V（实质是电压表）、电键、电源（电压保持不变）．使用时，闭合电键，当托盘上所放物体的质量越大，仪表V的示数也越大．①由上述信息可知：压力变阻器R所受压力越大时，通过它的电流越大，其阻值越小．②若将显示质量大小的仪表V并联在压力变阻器R两端，使用该电子秤时，会观察到的现象是质量越大仪表V的示数越小，理由是压力越大，压力变阻器阻值越小，压力变阻器分压越小．【考点】电路的动态分析．【专题】应用题；定性思想；图析法；电路变化分析综合题．【分析】由图示电路图可知，压力变阻器与定值电阻串联，电压表测定值电阻两端电压，根据题意确定变阻器阻值与电阻的关系，然后应用串联电路特点与欧姆定律分析答题．【解答】解：①由图示电路图可知，压力变阻器与定值电阻串联，电压表与定值电阻并联；闭合电键，当托盘上所放物体的质量越大，仪表V的示数U越大，定值电阻阻值R0不变，定值电阻两端电压：U=IR0变大，电路电流I增大，电路总电阻变小，压力变阻器R阻值减小；②将显示质量大小的仪表V并联在压力变阻器R两端，使用该电子秤时，托盘上所放物体的质量越大，压力变阻器阻值越小，压力变阻器分压越小，电压表示数越小．故答案为：①大；小；②质量越大仪表V的示数越小；压力越大，压力变阻器阻值越小，压力变阻器分压越小．【点评】本题是电路动态分析题，分析清楚电路结构是解题的关键，应用串联电路特点与欧姆定律即可解题．16．某小组同学通过实验研究物体浸没在水中时测力计示数F与哪些因素有关，他们将体积相同的球体A、圆锥体B、正方体C和D挂在测力计下，浸没在水中，相应的测力计示数F如图（a）、（b）、（c）、（d）所示．（已知物体所受重力关系为：G A=G B=G C＜G D）（1）分析比较图（a）和（b）和（c）可得：浸没在水中的物体所受的浮力，与物体的形状无关．（2）分析比较图（c）和（d）可得：浸没在水中的物体所受的浮力，与物体自身的重力无关．【考点】探究浮力大小的实验．【专题】实验探究题；控制变量法；实验分析法；探究型实验综合题．【分析】分析图示实验情景，根据实验控制的变量与实验现象得出实验结论．。
2016年上海市浦东新区中考物理一模试卷和答案
2016年上海市浦东新区中考物理一模试卷一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上．更改答案时，用橡皮擦去，重新填涂．1．（2分）首先用实验测出了大气压强值的科学家是（）A．牛顿B．欧姆C．阿基米德D．托里拆利2．（2分）下列实例中，属于连通器应用的是（）A．吸尘器B．密度计C．锅炉水位计D．医用注射器3．（2分）下列物理量中，以科学家焦耳的名字作为单位的物理量是（）A．电阻B．电功C．电压D．电流4．（2分）下列家用电器正常工作时，电流最小的是（）A．空调B．微波炉C．热水器D．节能灯5．（2分）下列实例中属于增大压强的是（）A．图钉尖很尖锐B．书包背带较宽C．铁轨下铺设枕木D．穿滑雪板滑雪6．（2分）关于导体的电阻大小，下列说法中正确的是（）A．相同条件下，导体的电阻跟它的长度有关B．相同条件下，导体的电阻跟它的材料无关C．同一导体两端的电压越大，它的电阻越小D．通过同一导体的电流越小，它的电阻越大7．（2分）在如图所示的电路中，电源电压保持不变，闭合电键S电路正常工作。
过了一会儿，发现电路中有两个电表的示数突然变大。
若故障只出现在R1或R2上，其它元件均完好。
则（）A．一定是R1断路B．可能是R1短路C．一定是R2短路D．可能是R2断路8．（2分）如图所示的甲、乙两实心均匀正方体分别放置在水平地面上，它们对地面的压强相等。
现分别在两个正方体的上部，沿水平方向切去一部分。
以下判断正确的是（）A．若切去的质量相等，则甲被切去的厚度一定多B．若剩余的质量相等，则甲被切去的厚度可能多C．若切去的高度相等，则甲被切去的质量可能多D．若剩余的高度相等，则甲被切去的厚度一定多二、填空题（共26分）请将结果填入答题纸的相应位置．9．（3分）一节新干电池的电压为伏。
家中电灯与控制它的电键之间是连接的（选填“串联”或“并联”），用来测量用户消耗的电能。
上海2016年各区九年级物理一模电路故障题目集锦(含答案))
图 6 SLRVA2016年上海市各区九年级物理一模电路故障题汇总说明：本专题集锦了2016年上海九年级一模考试中物理学科各区题目中有关“电路故障判断”题，题目典型性强、代表面广、齐全（各区均有）、编排美观，有评分标准，价值较大，供教师与九年级的同学学习研究，对今年的中考练习具有指导意义。
1．（宝山）在图5所示的电路中，电源电压保持不变。
已知灯L 、电阻R 可能出现了故障，闭合电键S 后：① 若发现灯L 发光，则三个电表中示数一定等于零的是__________表。
② 若发现灯L 不发光，且两个电压表示数相等（都不为零），则故障是______________。
2．（崇明）在图5所示电路中，电源电压保持不变, R 1、R 2可能出现了断路故障，闭合电键S 后：（1）若观察到有两个电表有示数，则说明故障是 ； （2）若移动滑片时有电表示数发生了变化，则发生变化的一定是表。
3．（虹口）在图6所示的电路中，电源电压不变，电阻R 1、R 2可能发生了断路故障。
电键S 闭合后，三个电表中只有一个电表有示数，则故障可能是_________；接着，将电键S 断开，有一个电表的示数发生了变化，则故障一定是_________。
4．（嘉定）如图5所示电路中，电源电压保持不变。
闭合电键S 后，两个电表中只有一个电表有示数。
若电路中除了R 1、R 2外，其它电路元件均完好。
（1）电路中存在的故障可能是 。
（2）若将R 1和R 2交换位置，再次闭合电键后，两电表均有示数，则电路中的故障一定是 。
5．（闵行）如图7所示的电路中，已知R 1＞R 2。
当电键S 1从位置1改接位置2时，发现电流表的示数变小。
若电路中只有一处故障且发生在电阻上，则故障可能是 ；若电路中有两处故障且都发生在电阻上，则故障可能是 。
6．（普陀）在图6所示的电路中，电源电压保持不变。
由于电阻R 、灯图5V 2R LSV 1AV AR 1 SA 1R 2 P （图5）图6 R 1 SA 2VR 2 A 1图5VASR 1R 2 图7图 6SL ARV图5 VSL ARL 可能出现了故障，闭合电键S ，两电表只有一个有示数。
上海市2016年中考物理试题及答案(word版)
2016年上海市初中毕业统一学业考试理化试卷（满分150分，考试时间100分钟）物理部分考生注意：1、本试卷物理部分含五个大题。
2、答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。
一、选择题（共16分）1、下列粒子中，带负电的是A. 电子B. 中子C. 质子D. 核子2、我们能分辨女高音、女中音，这主要是根据声音有不同的A. 响度B. 音调C. 音色D. 振幅3、四冲程柴油机在工作过程中，将内能转化为机械能的冲程是A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程4、下列各种单色光中，属于三原色光之一的是A. 紫光B. 红光C. 橙光D. 黄光5、汽车发动机常用水做冷却剂，主要是因为水的A. 比热容较大B. 比热容较小C. 密度较大D. 密度较小6、某凸透镜的焦距为10厘米，若物理在光屏上所成的像离该透镜的距离大于30厘米，则物体离该透镜的距离可能为A. 3厘米B. 13厘米C. 23厘米D. 33厘米7、将重为G的物体挂于测力计下，使它们以大小为v1的速度向上做匀速直线运动，后以大小为v2的速度向下做匀速直线运动，且v1>v2。
已知前后两次测力计的示数分别为F1、F2，若不计空气阻力，则A. F1可能大于GB. F2可能小于GC. F1一定大于F2D. F1一定等于F28、在图1所示的电路中，电源电压保持不变，电键S1、S2均闭合。
当电键S2由闭合到断开时，电路中A. 电压表V的示数变小B. 电流表A1的示数变大C. 电压表V示数与电流表A示数的比值变大D. 电压表V示数与电流表A示数的乘积变大9、家庭电路中，电视机与电灯是的（）；电灯工作时消耗的是（）能；额定功率为0.5千瓦的用电器正常工作3小时，耗电度（）。
10、如图2所示，小明踢球时，球向上飞出，此现象主要表明力可以改变物体的（）；以地面为参照物，球在上升过程中是的（），其重力势能（）。
11、一壶水在炉火上加热，水温升高，其内能（），改变物体内能有两种方式，这是通过（）方式改变其内能的。
广州黄埔区2016年中考物理一模试题及答案
广州黄埔区2016年中考物理一模试题及答案广州黄埔区2016年中考物理一模试题及答案2016年黄埔区初三毕业班综合测试物理试题本试卷分第一部分（选择题）和第二部分（非选择题）．第一部分1至3页，第二部分4至8页，共8页。
总分100分。
考试时间80分钟。
注意事项：1．答题前，考生务必在答题卡上用黑色字迹的钢笔或签字笔填写自己的考生号、姓名；填写考场试室号、座位号；再用2B铅笔把对应该两号码的标号涂黑。
2．选择题每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案；不能答在试卷上。
3．非选择题答案必须写在答题卡各题目指定区域内的相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案，改动的答案也不能超出指定的区域；除作图可用2B铅笔外，其他都必须用黑色字迹钢笔或签字笔作答．不准使用涂改液．不按以上要求作答的答案无效。
4．考生必须保持答题卡的整洁．考试结束后，将本试卷和答题卡一并交回。
5．全卷共24小题，请考生检查题数。
第一部分（选择题共36分）一、选择题（每小题3分，共36分）每小题给出的四个选项中，只有一项符合题意。
1．下列说法正确的是A．原子核由质子和电子组成的B．原子、原子核、电子是按物体尺度由小到大的顺序排列的C．核能是再生能源D．目前，核电站利用核裂变产生的能量发电2．关于声现象，下列说法中正确的是A．声音在各种介质中的传播速度一样大B．闻其声而知其人主要是根据声音的响度来判断的C．市区内禁鸣喇叭，此举采用的是在声音传播过程中减弱噪声 D．用超声波可击碎人体内结石，说明声波能传递能量3．同学在制作简易（直流）电动机的过程中，若要改变电动机的转动方向，可以A．将电源的正负极对调B．改变通电电流的大小C．换用磁性更强的磁铁D．增加电动机的线圈匝数4．夜晚，当汽车发出的光照射到自行车尾灯上时，司机看到尾灯反射的光，就能及时避让。
图1中有关自行车尾灯的光路图正确的是图 15．潜入水中工作的潜水员看见岸上树梢位置变高了。
2016年广东广州黄埔区初三一模物理试卷答案
j i ao s h i.i zh ik an 可见光是一种电磁波验钞机是利用红外线工作的无线电波的频率比紫外线的频率高电磁波只能传递声音信号，不能传递图象信号AA．由图可知，可见光是电磁波的一部分，故A正确；B．验钞机是利用紫外线工作的，故B错误；C．分析题中图象得出无线电波频率比紫外线低，故C错误；D．电磁波既能传递声音信号又能传递图象信号，故D错误．故选A．以下说法正确的是（ ）半导体具有良好的导电性能超导体是一种电阻很大的材料纳米技术是大尺度范围内的科学技术D.电热水器A．如图该机器将一部分内能转化成了机械能，还有一大部分内能散失棹了，所以该机器是热机，故A正确；，因为并联电路中，干路中的电流等于5A．根据题意，小球在运动的过程中仅有动能和势能互相转化，所以小球在重力势能较大的地方其动能肯定处所处的高度较高，具有的重力势能较大，所以小球在处具有的动A处运动到D处的过程中，忽略空气阻力和摩擦力，仅有动能和势能互相转化”，所以在整个过程中没有能量的损耗，动能和势能的总和即机械能是不会减少的，小球在各处的如图所示，在一只可忽略重力和厚度的塑料袋中装入大半袋水，用弹簧测力计钩住并将其慢慢浸入水中，直至塑料袋中的水5透镜不动，蜡烛、光屏靠近透镜蜡烛、光屏都不动，透镜靠近光屏（1）光屏上能再次出现清晰的像，此时像是实像，要使像成放大的，要减小物距，增大像距，所以凸透镜（2）因为光路是可逆的，如图位置凸透镜成倒立、缩小的实像，当蜡烛和光屏位置不变时，凸透镜向左远离光屏时，使现在的物距等于原来的像距时，凸透镜成倒立、放大的实像．A.C.D.答 案解 析AAB选项中的电路图，光敏电阻串联连接．根据串联电路的分压原理可知：阻值变小，分得的电压也越小，而光敏电阻的阻值随着光照的增强而减小．所以在光照增强时，电路中的光敏电阻端的电压变小．定值电阻两端的电压变大，而光照增强时，应使玻璃透明度下降．玻璃透明度在玻璃两端的电压降低时会下降．所以玻璃应与两端电压变小的电阻并联，即玻璃应与光敏电阻项中玻璃与电源并联，两端电压不变．故选A．j i ao shi .i zh i k an g.c om 2018/12/05j i ao sh i.i zh i ka ng .c om2018/1A.B.C.D.答 案解 析如图所示，甲是电工上水泥杆的情景图，乙是电工上水泥杆用的脚扣示意图．脚扣由一根钢条做成约的弧状，在、处绑上橡皮，踏脚板上有一个固定脚的皮带，、不在同一个水平面上，在竖直方向有一个高度差．下列分析正确的是（ ）脚扣可等效为一个杠杆，是支点在、处绑上橡皮是为了减小摩擦力脚踏板做得宽而大是为了减小脚受到的压强、间有一定高度差是为了减小脚扣对水泥杆的压力CA．脚扣可以看成一个杠杆，点为支点，故A错误；B．在、处绑上橡皮是通过增大接触面的粗糙程度来增加摩擦力，防止脚扣在电线杆上滑动，故B错误；C．脚踏板宽大是通过增大受力面积来减小压强，使电工踩在上面更舒服些，故C正确；D．、之间形成高度差是为了改变力作用的角度，使力不会通过支点，否则对杠杆就不起作用了，故D错误．故选C．35A B D C A B A A B A B B A B A B 尺的读数为 ，尺的读数为 ．比较，它们都是从零刻度开始，刻度尺末端到，故读B A 3.71cm 14.1．答 案年春节，小红去北方看雾凇，在公园看到温度计（寒暑表）如图所示，其量程为 ，当时气温为 ，温度计内的测温液体可能是表格中的 ．物质（标准大气压下）沸点凝固点酒精水水银2015C ∘C /∘C /∘78−1171000357−39−C ～C40∘50∘学生版 教师版 答案版编辑j i a（1）当光从空气斜射到水面时，同时会发生反射和折射现象，反射角等于入射角，折射角小于入射角；如图所示：现保持入射点的位置不变，欲使光点处，则反射光线偏离法线，反射角增大，根据反射角等于入射角，则入射角也需增大，故使入射光线绕着（2）在水面变化过程中，由于入射光线不变，即入射角不变，则折射也不发生改变，因此过点做的平行线即为光点下移的折射光线，如图所示：显然入射光线不变，欲使故答案为：顺时针；上升；不变．O B ′OB 我国的高铁技术已经达到世界先进水平．坐在高铁的车厢中，如果不看窗外，感受不到动车的高速，相对于乘客而言，车厢是静止的．当列车在水平铁路上匀速行驶时，列车受到的阻力 （选填“大于”、“等于”或“小于”）列车的牵引力．如图，列车与站台间有黄色带区域，人必须站在黄色线外候车，这是因为列车高速行驶过车站时，黄色线内的空气流速 ，压强 ，人会被“吸”入轨道，易发生安全事故．（后两空选填“大”或“小”）钓鱼竿是 杠杆，判断依据是 ．1．2．过拉力作用点作竖直向下的拉力；过支点作用线的垂线段，即动力臂及阻力臂，故作图如答案所示．费力动力臂小于阻力臂，动力大于阻力F 2L 1L 2编辑ka 段导线受到的磁场力方向竖直向下．段导线受到的磁场力方向．段导线受到的磁场力将使线圈绕虚线所示的轴沿 （选填“顺时针”或“逆时针”）方向转动．当线圈转到乙图的位置时，线圈平面与磁感线方向垂直，电流方向不变，此时力 （选填“促进线圈沿原方向转动”、“阻碍线圈转动”、“大小相等方向相同”或“大小相等方向相反”）．根据题图中的电流方向；图丙中段导线中的电流方向依然是由到，磁场方向也没有变化，故所受磁场力的方向和图甲中相同，方向向上．故作图如答案所示．顺时针由图可知，、段导线受到的磁场力方向相反，正好沿图中的虚线轴做顺时针的转动．故答案为：顺时针．大小相等方向相反ab a b ab cdj i ao sh i.i zh ik an g .c om2018/12/0520.（1）若每位乘员的质量均为，求乘载两人的“都市蚂蚁”车对水平路面的压强为多大？答 案解 析（2）若“都市蚂蚁”车受到的牵引力为，以的速度匀速行驶，则在此过程中“都市蚂蚁”车做的功为多少？发动机的输出功率为多大？答 案解 析（3）上述乘载两人的“都市蚂蚁”车进入水中后若能浮在水面上，则“都市蚂蚁”车受到的浮力是多大？答 案解 析某大学的两位研究生设计发明的“都市蚂蚁”概念车，如图所示．这款概念车小巧实用，有利于缓解城市交通拥堵．航模社的同学想将此车改成“水陆两栖蚂蚁车”，已知“都市蚂蚁”概念车的主要参数如表．（）质量轮胎与地面的总接触面积总体积乘载两人的“都市蚂蚁”车对水平路面的压强为车对水平路面的压力：，，车对水平路面的压强：．故答案为：乘载两人的“都市蚂蚁”车对水平路面的压强为．在此过程中“都市蚂蚁”车做的功为，发动机的输出功率为在此过程中“都市蚂蚁”车做的功：，发动机的输出功率．故答案为：在此过程中“都市蚂蚁”车做的功为，发动机的输出功率为．“都市蚂蚁”车受到的浮力是概念车总重力，因为能浮在水面上，所以车受到的浮力．故答案为：“都市蚂蚁”车受到的浮力是．g =10N/kg m /kg400S /cm 2200V /m 30.7560kg 2.6×Pa 105F =G =mg =(400kg +2×60kg)×10N/kg =5200N S =200c =0.02m 2m 2p ===2.6×Pa F S 5200N0.02m 2105 2.6×Pa 105200N 5m/s 1×m 1042×J 1061000WW =Fs =200N ×1×m =2×J 104106P =Fv =200N ×5m/s =1000W 2×J 1061000W 5200NG =mg =(400kg +2×60kg)×10N/kg =5200N =G =5200N F 浮5200N 同时闭合开关后电动机工作过程中的能量转化情况如何？电动机工作过程中的将电能转化为机械能和内能jiaoshi.izhikang 2/5甲 乙如图丙所示，电流表示数是 ，电压表示数是 ．丙，小红认为，不需要电压表测量，也可知道灯两端电压，小红做出此判断的依据是串联电路电压的关系： ．，灯电功率 ．；；；（）根据电路图连接实物图，电源由两节干电池组成，总电压为，所以电压表可选择的量程，由电流表示数可知，电流表应选择（）由图丙知，电流表的量程为电压表的量程为，分度值为（）两灯泡串联，且串联电路的总电压等于各部分电路的电压之和，所以．L 1=L 2=P 2+U 20.64W 0.32W23V 0∼3V 0∼0.6A 30∼0∼3V 0.1V 4=U −=3V −V =2V U 1U 2故答案为：；=I =1V ×0.32A =0.32W P 2U 2生鸡蛋在水中会沉于水底．请你设计一个可测量生鸡蛋密度的实验，完成下列实验报告．（1）实验目的：测生鸡蛋密度；（2）实验原理：__________；可选器材有：生鸡蛋、清水、量杯、量筒、烧杯、盐，至少还需要__________；（4）实验步骤：______________________________；________________________________________；________________________________________；________________________________________．；天平；①用天平测出鸡蛋的质量；②把适量的水倒入量杯中，读出水的体积；③把鸡蛋放入量杯，读出鸡蛋和水的总体积；④求出鸡蛋的密度：；鸡蛋的质量水的体积水和鸡蛋的体积m V 1V 2ρ==m V m −V 2V 1。
2016年上海市初中毕业统一学业考试物理模拟试题(一)及其参考答案
2016年上海市初中毕业统一学业考试物理模拟试题（一）一、单项选择题（每小题3分，共24分．每小题只有一个选项是正确的，请把正确选项的字母填写在题后的括号内）1．小方同学做“探究凸透镜成像规律”实验，当蜡烛、凸透镜、光屏的位置如图所示时，光屏上得到了清晰的像．则（）A. 220V—额定电压是220V；B. 5A—电能表的标定电流是5A；C.10A—允许通过的最大额定电流是10A；D．1200r/Kw.h—每千瓦时转数。
其意义是：电流通过用电器每消耗l瓦时的电能，这只电能表转盘转1200转。
2题图3题图5题图3．如图所示，是照明电路的部分内容的呈现。
下列说法错误的是（）A．进户线由户外高压输电线引来两根线，一根在户外和大地相连叫零线，另一根叫火线；B．火线和零线之间的电压是220V；C．零线和地线之间没有电压；D．火线和地线之间有220V的电压。
4．“理想化物理模型”就是指实际现象和过程一般都十分复杂的，涉及到众多的因素，采用模型方法对学习和研究起到了简化和纯化的作用。
但简化后的模型一定要表现出原型所反映出的特点、知识。
比如在求液体对竖直的容器底的压强的时候，我们就选了一个“液柱”作为研究的对象简化，简化后的模型依然保留原来的特点和知识。
下列给出几个研究物理问题，不是用这个方法的有（）A.使用一条看得见的带箭头的实线来表示光束；B.生活中很少有一个物体真正的做匀速直线运动，研究问题的时候用匀速直线运动做模型；C.为了便于研究磁场,我们人为的引入了“磁感线”，将研究的问题简化；D.在探究“蒸发的快慢与哪些因素的有关”的实验所用的方法。
5．在力的示意图、力臂、光路图的作图中，下列作图有错误的是（）A.自由下滑物体的受力B.杠杆力臂C.经凹透镜的光线D.经凸透镜的光线6．如图所示，沿斜面把一个重50N的物体匀速拉上去，所用拉力F=40N，斜面长5m，高3m，物体向上运动的速度为0.1m/s，下列选项正确的是（）A．拉力F所做的有用功为150J；B．拉力F的功率为4J；C．拉力F所做的总功为250W；D．斜面的机械效率为60。
上海市黄浦区中考物理一模试卷
上海市黄浦区中考物理一模试卷姓名:________ 班级:________ 成绩:________一、单项选择题 (共8题；共16分)1. （2分）(2017·朝阳模拟) 关于家庭电路和安全用电，下列说法中正确的是（）A . 家庭电路中必须安装保险丝或空气开关B . 在未断开电源开关的情况下更换灯泡C . 我国家庭电路的电压值为380VD . 使用试电笔时，手指不能碰到笔尾的金属帽，以免触电2. （2分） (2018八下·龙华期末) 如图所示的实例中，不属于连通器的应用是（）A . 潜水艇B . 茶壶C . 洗手间下水管D . 三峡船闸3. （2分） (2020九上·广州开学考) 下列说法错误的是（）A . 一块冰全部熔化成水后，体积变小，质量不变，密度变大B . 把铜块压成铜片，质量、体积和密度均不变C . 把铁球加热，体积变大，质量不变，密度变小D . 把一铁块锉成圆柱体，其质量和密度都不变4. （2分）下列现象及其原因分析，错误的是（）A . 压路机的碾子很重——增大压力，增大压强B . 台风掀开屋顶的瓦——屋内外空气的流速不同，压强不同C . 软包装饮料吸管一端做成尖形——减小受力面积，增大压强D . 托里拆利实验测出的大气压值比实际值小——玻璃管倾斜5. （2分）如图所示，在两辆小车上各固定一根条形磁铁，当磁铁的同名磁极靠近时，放开小车，两车被推开．以下四个问题中，这个实验不能说明的是（）A . 力是物体对物体的作用B . 力的作用是相互的C . 相互作用的两个物体必须相互接触D . 力可以改变物体的运动状态6. （2分）(2017·望谟模拟) 如图所示，电源电压为12V，R0=60Ω，滑动变阻器的规格为“50Ω 2A”，电流表的量程为“0～0.6A”，小灯泡上标有“6V 3W”字样．不考虑灯丝电阻变化，并保证电路安全．则（）A . S闭合，S1、S2都断开，滑动变阻器接入电路的阻值范围是8Ω～50ΩB . S闭合，S1、S2都断开，调节滑动变阻器，灯泡的功率变化范围是2.25W～3WC . S、S1、S2都闭合，电路消耗的总功率最小值为2.4WD . S、S1、S2都闭合，当电路消耗的总功率最大时，滑动变阻器接入电路的阻值是30Ω7. （2分）如图所示的电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“2.5V 1.25W”字样。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2016年黄浦区区中考物理一模含答案（满分150分，考试时间100分钟） 2016.1物理部分考生注意：1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一律无效。
一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1．将一根粗细均匀的金属丝剪去一半后，不变的物理量是 A ．电阻B ．质量C ．体积D ．密度2．金属锥的头部尖细锋利，是为了A ．增大压力B ．增大压强C ．减小压力D ．减小压强 3．下列实例中利用连通器原理工作的是 A ．吸尘器B ．抽水机C ．液位计D ．密度计4．揭示电流与电压关系的科学家是 A ．瓦特B ．伏特C ．安培D ．欧姆5．额定功率最接近700瓦的是A ．电冰箱B ．电饭锅C ．电子表D ．电视机 6．在图1所示的电路中，电源电压保持不变。
当电键S 由断开到闭合时，电路中 A ．电流表示数变小，电压表示数变小 B ．电流表示数变小，电压表示数变大 C ．电流表示数不变，电压表示数变小 D ．电流表示数不变，电压表示数变大7．在图2所示的电路中，电源电压保持不变。
电阻R 1、R 2出现故障，闭合电键S 前后，只有两个电表的示数不变，则A ．电压表V 的示数不变，R 1断路B ．电压表V 的示数不变，R 1短路C ．电流表A 1的示数 不变，R 2断路SR 1 VR 2图1A VR 1SR 2A 2VA 1图2D ．电流表A 2的示数不变，R 2短路8．质量相等的甲、乙两个均匀圆柱体放置在水平地面上。
现沿水平虚线切去部分后，使甲、乙剩余部分的高度相等，如图3所示，则它们剩余部分对地面压强p 甲、p 乙和压力F 甲、F 乙的关系是A ．p 甲＜p 乙，F 甲＜F 乙B ．p 甲＜p 乙，F 甲＞F 乙C ．p 甲＞p 乙，F 甲＜F 乙D ．p 甲＞p 乙，F 甲＞F 乙 二、填空题（共26分）请将结果填入答题纸的相应位置。
9．家庭电路中，各用电器之间是 （1） 的（选填“串联”或“并联”）；同时使用的用电器越多，电路中总电阻越 （2） ；用电器消耗的电能用 （3） 表测量。
10．标有“220V 11W ”字样的节能灯正常工作时，两端电压为 （4） 伏，通过的电流为 （5） 安，10小时耗电 （6） 度。
11．著名的 （7） 实验向人们显示大气压强是存在的；托里拆利用 （8） 做实验测出了大气压强的值（选填“水”或“水银”）；海拔高度越高，大气压强越 （9） 。
12．冰的密度为0.9×103千克/米3，它表示每立方米冰的 （10） 是0.9×103千克。
当冰熔化成水时，质量将 （11） ，体积将 （12） （均选填“变大”、“不变”或“变小”）。
13．某导体两端电压3伏，10秒内通过其横截面的电荷量为3库，这段时间内电流做的功为（13）焦，通过它的电流为（14）安。
当该导体两端电压变为12伏时，它的电阻为（15）欧。
14．物块浸没在液体中，受到液体对它向上、向下的压力分别为15牛、5牛，其受到浮力的大小为 （16） 牛；物块所受浮力与重力的合力大小为12牛，它所受重力的大小为 （17） 牛。
根据图4中轮船上的“吃水线”排列情况，可以判断：印度洋海水密度 （18） 北大西洋海水密度（选填“大于”、“等于”或“小于”）。
15．某校物理兴趣小组在课外实践活动中，制作了一个测量质量的电子秤。
图5是其结构原理图，它是由几个部分构成的电路：托盘、压力变阻器R （电阻值会随所受压力大小发生变化的可变电阻）、定值电阻R 0、显示质量大小的仪表V （实质是电压表）、电键、电源（电压保持不变）。
使用时，闭合电键，当托盘上所放物体的质量越大，仪表V 的示数也越大。
①由上述信息可知：压力变阻器R 所受压力越大时，通过它的电流越 （19） ，其阻值越 （20） 。
印度洋线 北大西洋线图4图 3 甲乙②若将显示质量大小的仪表V 并联在压力变阻器R 两端，使用该电子秤时，会观察到的现象是 （21） ，理由是 （22） 。
16．某小组同学通过实验研究物体浸没在水中时测力计示数F 与哪些因素有关。
他们将体积相同的球体A 、圆锥体B 、正方体C 和D 挂在测力计下，浸没在水中，相应的测力计示数F 如图6（a ）、（b ）、（c ）、（d ）所示。
（已知物体所受重力关系为：G A ＝G B ＝G C ＜G D ）①分析比较图7（a ）和（b ）和（c ）可得： （23） 。
②分析比较图7（c ）和（d ）和可得： （24） 。
三、作图题（共8分）请将图直接画在答题纸的相应位置，作图题必须使用2B 铅笔。
17．在图7中，重为4牛的小球漂浮在水面上，用力的图示法画出小球所受的浮力F 浮。
18．在图8所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。
补上后要求：闭合电键S ，向左端移动滑动变阻器的滑片P ，电流表示数变大。
19．在图9中，将电源、电流表、电压表三个元件符号正确填进电路空缺处。
要求：①电流方向如图所示；②电压表测灯L 两端电压。
四、计算题（共22分）请将计算过程和答案写入答题纸的相应位置。
20．小球浸在水中，排开水的体积为1×10 3米3，求小球受到的浮力F 浮。
21．如图10所示，薄壁圆柱形容器甲和均匀圆柱体乙置于水平地面上。
容器甲足够高、底面积为2S ，盛有体积为3×10－3米3的水。
圆柱体乙的高为H 。
①求甲中水的质量m 水。
②求水面下0.1米处水的压强p 水。
甲乙图10压力变阻器R 0VS托盘 ABCD（a ） （b ） （c ） （d ） 图5 图6 图7 图8 图9－ 0.6 3AS＋－LPRSL③若将乙沿竖直方向在右侧切去一个底面积为S的部分，并将切去部分浸没在甲的水中时，乙剩余部分对水平地面压强p乙恰为水对甲底部压强增加量Δp水的四倍。
求乙的密度ρ乙。
22．在图11（a）所示的电路中，电源电压为6伏且不变。
①将定值电阻R1接入M、N接线柱，闭合电键S后电流表A的示数为0.4安。
求：（a）电阻R1的阻值。
（b）电阻R1的电功率P1。
②将标有“10Ω 1A”字样的滑动变阻器R2与R1以某种最基本的连接方式接入M、N接线柱，闭合电键S，移动变阻器R2的滑片，能使电流表的指针达到图11（b）所示位置。
（a）请通过计算判断电阻R1与变阻器R2的连接方式。
（b）在电路元件安全工作的条件下，移动变阻器R2滑片，求电流表示数的变化量ΔI最大。
五、实验题（共18分）请根据要求在答题纸的相应位置作答。
23．天平是测量物体（1）的仪器，使用时，把它放在水平桌面上后，先将（2）移到零刻度，若指针如图12所示，应向（3）移动平衡螺母，直到天平横梁在水平位置平衡。
在“用电流表测电流”实验的电路中有一根导线尚未连接，请用笔线代替导线在图13中连接，使灯L1和灯L2并联，电流表测量灯L1的电流。
（4）（用2B铅笔在答题纸的相应位置连线）L1L2S0.6 3AS图11（a）（b）M NA24．“用电流表、电压表测电阻”的实验原理是 （5） ，进行多次测量是为了 （6） 。
图14所示装置可做“探究 （7） 与哪些因素有关”的实验。
“验证阿基米德原理”的实验目的是：验证物体浸在液体中时， （8） 。
25．小红做 “测定小灯泡的电功率”实验，实验室提供了若干节干电池，滑动变阻器有A 、B 两个待选（A 标有“10Ω 1Α” 字样、B 标有“20Ω 2Α”字样），待测小灯标有“0.3A ” 字样。
实验器材齐全且完好。
她选用了三节干电池和变阻器A ，正确连接电路进行实验。
①测定小灯的额定功率需要观察并记录的两个物理量是 （9） 和 （10） 。
实验中，可根据观察到 （11） 的现象，判定该小灯正常发光。
②小红发现闭合电键后，移动变阻器的滑片，小灯发光始终较亮。
为测出该小灯的额定功率，她设想对实验器材进行调整，可能的调整方案有：方案一： （12） 方案二： （13） 26．为了探究漂浮在液面上的物块浸入液体的体积V 浸与物块密度ρ物、液体密度ρ液的关系，某小组同学选取体积V 物相同、ρ物不同的物块进行实验，测出其漂浮在水和酒精液面上时浸入液体的体积V 浸，相关数据记录在表一、表二中。
①分析比较表一或表二中ρ物、V 浸的数据及相关条件，可得出的初步结论是：漂浮在液面上的物块，当 （14） 时， （15） 。
②分析比较实验序号 （16） 中ρ液、V 浸的数据及相关条件，可得出的初步结论是：（17） 。
③进一步分析实验序号2与4中的数据及相关条件，可得出的合理猜想是：漂浮在液面上体积相同的物块，当 （18） 时，V 浸是相同的。
表一：水ρ液（克/厘米3） 实验序号 ρ物 （克/厘米3） V 浸（厘米3）1.010.4 40 2 0.5 50 30.660表二：酒精ρ液（克/厘米3） 实验序号 ρ物（克/厘米3） V 浸（厘米3）0.840.4 50 5 0.5 62.5 60.675图12 图13 图14黄浦区2015学年度第一学期九年级期终调研测试理化试卷答案及评分标准物理部分题号答案及评分标准一、选择题1.D。
2.B。
3.C。
4.D。
5.B。
6.A。
7.C。
8.A。
（共16分）二、填空题（共26分）9.（1）并联；（2）小；（3）电能。
10.（4）220；（5）0.05；（6）0.11。
11.（7）马德堡半球；（8）水银；（9）低。
12.（10）质量；（11）不变；（12）变小。
13.（13）9；（14）0.3；（15）10。
14.（16）10；（17）22；（18）小于。
15.（19）大；（20）小；（21）当托盘上所放物体的质量越大，仪表V的示数越小；（22）串联电路中，电源电压不变，R0两端电压越大，R两端电压越小。
16.（23）所受重力和体积相同的物体浸没在水中时，测力计示数F与物体形状无关；（24）体积相同的物体浸没在水中时，物体所受重力大，测力计示数F大。
3分3分3分3分3分3分2分1分1分2分2分三、作图题（共8分）17.力的大小1分，方向1分，作用点1分。
18.连线正确2分。
19.电压表位置1分，电流表位置1分，电源1分。
四、计算题（共22分）20.（3分）F浮＝ρ液g V排＝1.0×103千克/米3×9.8牛/千克×1×10－3米3＝9.8牛1分1分1分21.（8分）①m水＝ρ水V水＝1×103千克/米3×3×10-3米3＝3千克②p水＝ρ水gh水＝1×103千克/米3×9.8牛/千克×0.1米＝980帕③p乙＝4Δp水ρ乙gh乙＝4ρ水g∆h水ρ乙H＝4ρ水（V排/ S甲）ρ乙H＝4ρ水（S H/2S）ρ乙＝2ρ水＝2×103千克/米33分3分1分1分四、计算题（共22分）22.（11分）①（a）R1＝U/I1＝6伏/0.4安＝15欧（b）P1＝UI1＝6伏×0.4安＝2.4瓦②（a）若串联，R串＝U/I串＝6伏/0.2安＝30欧R2＝R串－R1＝30欧－15欧＝15欧＞10欧所以R1与R2是并联的若并联，I2＝I并－I1＝1安－0.4安＝0.6安R2＝U/I2＝6伏/0.6安＝10欧所以R1与R2是并联的（b）并联时，I2最小＝U/R2最大＝6伏/10欧＝0.6安∆I大＝∆I2最大＝I2最大－I2最小＝1安－0.6安＝0.4安3分3分1分1分1分1分1分1分1分1分说明：在计算中，有关单位错写、漏写，总扣 1 分。
