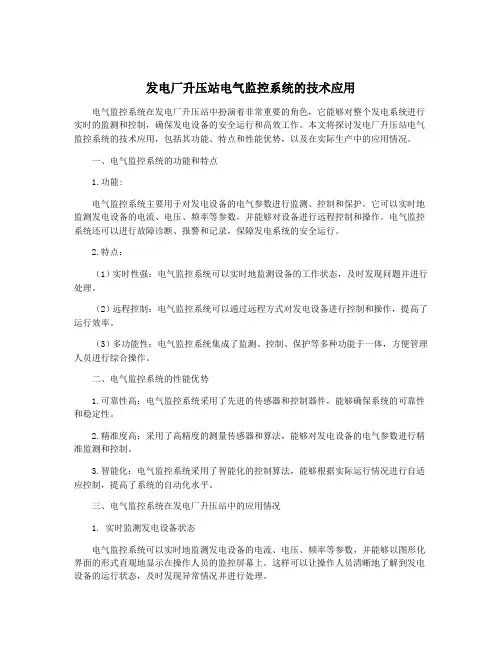

发电厂升压站电气监控系统的技术应用

发电厂升压站电气监控系统的技术应用电气监控系统在发电厂升压站中扮演着非常重要的角色，它能够对整个发电系统进行实时的监测和控制，确保发电设备的安全运行和高效工作。

本文将探讨发电厂升压站电气监控系统的技术应用，包括其功能、特点和性能优势，以及在实际生产中的应用情况。

一、电气监控系统的功能和特点1.功能:电气监控系统主要用于对发电设备的电气参数进行监测、控制和保护。

它可以实时地监测发电设备的电流、电压、频率等参数，并能够对设备进行远程控制和操作。

电气监控系统还可以进行故障诊断、报警和记录，保障发电系统的安全运行。

2.特点：（1）实时性强：电气监控系统可以实时地监测设备的工作状态，及时发现问题并进行处理。

（2）远程控制：电气监控系统可以通过远程方式对发电设备进行控制和操作，提高了运行效率。

（3）多功能性：电气监控系统集成了监测、控制、保护等多种功能于一体，方便管理人员进行综合操作。

二、电气监控系统的性能优势1.可靠性高：电气监控系统采用了先进的传感器和控制器件，能够确保系统的可靠性和稳定性。

2.精准度高：采用了高精度的测量传感器和算法，能够对发电设备的电气参数进行精准监测和控制。

3.智能化：电气监控系统采用了智能化的控制算法，能够根据实际运行情况进行自适应控制，提高了系统的自动化水平。

三、电气监控系统在发电厂升压站中的应用情况1. 实时监测发电设备状态电气监控系统可以实时地监测发电设备的电流、电压、频率等参数，并能够以图形化界面的形式直观地显示在操作人员的监控屏幕上。

这样可以让操作人员清晰地了解到发电设备的运行状态，及时发现异常情况并进行处理。

2. 远程控制和操作发电设备利用电气监控系统，操作人员可以通过远程控制台对发电设备进行操作。

无论是启动、停止、调节设备运行参数等操作，都可以通过远程控制实现。

这大大提高了操作人员的工作效率，并且减少了现场操作的风险。

3. 故障诊断和报警电气监控系统能够通过实时监测数据进行故障诊断，并能够对发电设备进行相应的报警提示。

大型火力发电厂电气控制系统研究

大型火力发电厂电气控制系统研究摘要：在社会经济快速发展的背景下，大型火力发电厂建设数量以及建设规模持续提升，在大型火力发电厂日常管理工作中，电气控制系统的研究和管理成为了非常重要一项内容。

大型火力发电厂相关设备科学化、智能化水平近年来不断提升，设备功能以及组成结构也呈现出复杂化的发展趋势，这无疑对电气控制系统提出了一系列全新的要求。

在这一背景下，对大型火力发电厂电气控制系统的研究有着深刻的现实意义与价值。

基于此，本篇文章对大型火力发电厂电气控制系统进行研究，以供参考。

关键词：大型火力发电厂；电气控制系统；对策研究1.电气自动控制系统的概念电气自动化系统的最初目的是为特定的工作程序提供操作控制。

该系统由两个子系统组成：控制器和受控对象，并使用特定的控制设备来检测或控制设备。

在组成系统的两个子系统中，控制器是控制机器或控制过程的控制设备，控制对象是由控制器控制的机器或操作过程。

控制参数也是系统中的重要概念，并且是实现控制过程并遵守电气控制系统的输入和输出规则所需的数据参数[1]。

2.大中型火电厂独立电气控制系统(IECS)的基本组成和特点大中型火电厂的电气系统主要包括发电机－变压器组、升压站和厂用电三大部分。

其中升压站包括出线断路器、隔离开关、各电压等级的母线、各电压等级的进出线断路器和隔离开关及出线电能表等。

发电机－变压器组主要包括主变压器发电机变压器组和各发电机变压器组，以及发电机励磁系统。

厂用电部分主要包括高压厂用工作及备用变压器、6kV工作及备用电源管理、6kV高压电动机、低压厂用变压器、低压380V电源线及其他公共设备。

保护及控制设备主要有发电机－变压器组保护装置、故障录波设备、自动励磁装置AVR、厂用电控制装置和发电机的自动同期装置等，且以微机控制为主。

在中压系统中，则广泛采用智能前端设备以及网络化通信，主要执行测控、保护和通信等本任务，通常采用就地式安装，形成分散的架构。

而一些智能型、具备通信功能的装置可用于在低压系统中采集来自现场的开关离散信号和电流、电压、功率等连续模拟信号，并通过网络送出。

发电厂厂用电气监控管理系统(ECMS)

RCS—9700发电厂厂用电气监控管理系统（ECMS）1 概述2000年起，为了适应电厂厂用电监控自动化的需要，南瑞继保在总结多年从事厂站开发、研究的基础上,采用统一硬件平台、统一软件平台,开发了新一代RCS—9700监控系统,该系统对电厂厂用电信息从系统的高度进行了全面统一的考虑。

2002年8月25日通过国电公司鉴定：系统设计先进，运行稳定,性能优良,调试维护方便，满足电力系统使用要求.系统的主要技术性能指标达到了国际同类系统的先进水平。

RCS—9700发电厂厂用电气监控管理系统集合保护功能和测控功能，保护和测控功能自始至终既相对独立又相互融合，为发电厂电气自动化提供了一个完整的解决方案，能满足各种机组容量等级发电厂的电气自动化需要.发电厂电气监控管理系统——ECMS（Electrical Control and Management System in power plants）即原来的 FECS、EFCS、ECS 等，是中国电力顾问集团鉴于厂用电监控管理系统名称混乱而进行统一的(详见电顾问 2008 ［20］号文)。

2 电气监控管理系统2。

1分布式结构RCS-9700发电厂厂用电气监控管理系统（以下简称RCS—9700ECMS 系统）采用分层、分布、开放式网络系统结构,具有典型的三层结构：站控层、通信管理层、智能终端层。

站控层——采用双以太网冗余结构,根据需要可设置数据库服务器、电气操作员站、电气工程师站、打印机以及负责与其它系统通信的通信网关,形成电气系统监控、管理中心。

通信管理层—-主要由通信管理单元、交换机等组成。

采用通信管理单元实现规约转换和装置通信,并转发站控层及DCS系统的遥控命令。

由于现场保护测控单元等智能设备数量多，一般机组10kV厂用电子系统、6kV厂用电子系统、380V厂用电子系统、厂用公用子系统和其他智能设备可分别组网,保证了系统的实时性和稳定性。

各子系统可分别设置通信管理单元，根据需要可为双机冗余设计。

浅谈火力发电厂电气监控系统_1

浅谈火力发电厂电气监控系统发布时间：2023-02-27T02:59:06.195Z 来源：《当代电力文化》2022年10月19期作者：周然[导读] 随着数字化发电厂自动化水平的不断提高，电气系统采用计算机控制已经成为当前设计的主流。

由于发电机-变压器组(以下简称发-变组)系统的自动控制、保护功能均由专用装置完成。

周然华能淮阴第二发电有限公司江苏淮安 223000摘要：随着数字化发电厂自动化水平的不断提高，电气系统采用计算机控制已经成为当前设计的主流。

由于发电机-变压器组(以下简称发-变组)系统的自动控制、保护功能均由专用装置完成。

DCS对发-变组系统、厂用电系统的操作功能以手动操作和简单的顺控为主，操作频次较少，而DCS主要以闭环模拟量调节、控制为主，用于电气监控势必造成资源浪费。

多项相关技术的成熟运用使电气监控管理系统(ECMS)代替DCS实现火电厂监控系统已成为可能。

关键词：发电厂；电气监控；管理系统1 火力发电厂电气系统常规监控方案电气设备采用“通信+硬接线”的方式接入DCS，是目前国内大多数工程采用的模式。

主厂房电气各个回路的合、分闸命令，部分重要的I/O信息等通过硬接线的方式一对一送入DCS接口柜。

其余的I/O信息，模拟测量等，则由各个回路的保护测控装置通过总线方式进入电气现场总线监测系统(EFCS)的通信管理机，EFCS后台通过100 M以太网接口与DCS服务器进行通信。

对于电气其余的自动装置如:自动准同期装置(ASS)、自动励磁调节装置(A VR)、厂用电源快速切换装置、备用电源自动切换装置、直流电源系统监控装置、不间断电源(UPS)装置、发-变组保护装置、发-变组故障录波器、柴油发电机、启动/备用变压器保护装置等，则专门设置机组通信管理机，将这些自动装置的信息通过RS485 总线方式进入电气EFCS的通信管理机，EFCS后台通过100 M以太网接口与DCS通信。

EFCS与DCS硬接线相结合的方案具有如下的特点。

浅谈电厂电气监控中的DCS运用

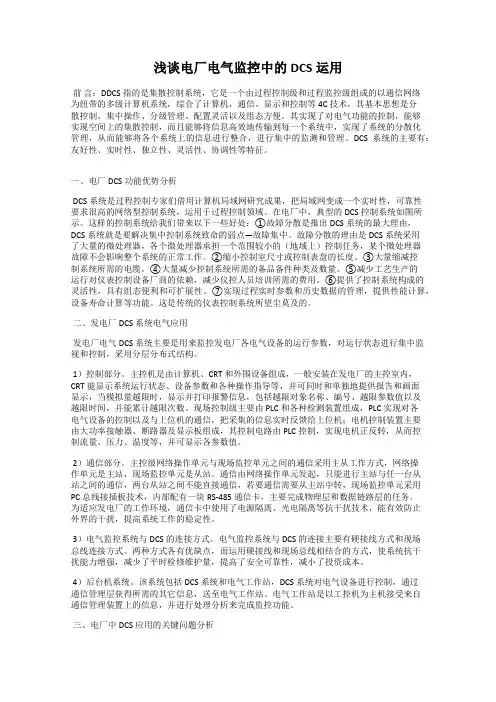

浅谈电厂电气监控中的DCS运用前言：DDCS指的是集散控制系统，它是一个由过程控制级和过程监控级组成的以通信网络为纽带的多级计算机系统，综合了计算机，通信、显示和控制等4C技术，其基本思想是分散控制、集中操作、分级管理、配置灵活以及组态方便。

其实现了对电气功能的控制，能够实现空间上的集散控制，而且能够将信息高效地传输到每一个系统中，实现了系统的分散化管理，从而能够将各个系统上的信息进行整合，进行集中的监测和管理。

DCS系统的主要有：友好性、实时性、独立性、灵活性、协调性等特征。

一、电厂DCS功能优势分析DCS系统是过程控制专家们借用计算机局域网研究成果，把局域网变成一个实时性，可靠性要求很高的网络型控制系统，运用于过程控制领域。

在电厂中，典型的DCS控制系统如图所示。

这样的控制系统给我们带来以下一些好处：①故障分散是推出DCS系统的最大理由，DCS系统就是要解决集中控制系统致命的弱点—故障集中。

故障分散的理由是DCS系统采用了大量的微处理器，各个微处理器承担一个范围较小的（地域上）控制任务，某个微处理器故障不会影响整个系统的正常工作。

②缩小控制室尺寸或控制表盘的长度。

③大量缩减控制系统所需的电缆。

④大量减少控制系统所需的备品备件种类及数量。

⑤减少工艺生产的运行对仪表控制设备厂商的依赖，减少仪控人员培训所需的费用。

⑥提供了控制系统构成的灵活性，具有组态便利和可扩展性。

⑦实现过程实时参数和历史数据的管理，提供性能计算，设备寿命计算等功能。

这是传统的仪表控制系统所望尘莫及的。

二、发电厂DCS系统电气应用发电厂电气DCS系统主要是用来监控发电厂各电气设备的运行参数，对运行状态进行集中监视和控制，采用分层分布式结构。

1）控制部分。

主控机是由计算机、CRT和外围设备组成，一般安装在发电厂的主控室内，CRT能显示系统运行状态、设备参数和各种操作指导等，并可同时和单独地提供报告和画面显示，当模拟量越限时，显示并打印报警信息，包括越限对象名称、编号、越限参数值以及越限时间，并能累计越限次数。

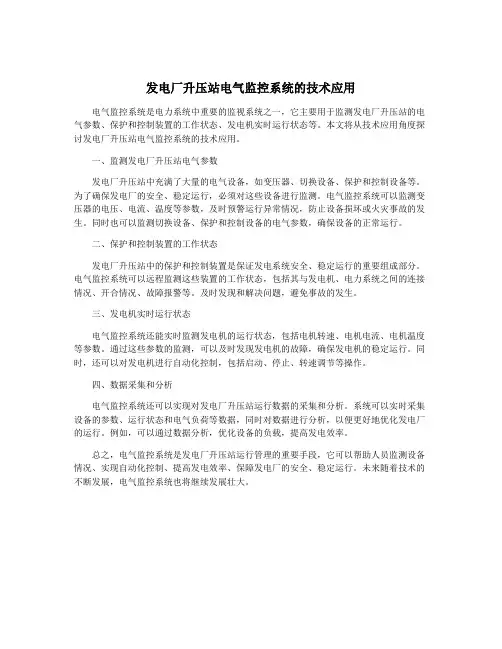

发电厂升压站电气监控系统的技术应用

发电厂升压站电气监控系统的技术应用电气监控系统是电力系统中重要的监视系统之一，它主要用于监测发电厂升压站的电气参数、保护和控制装置的工作状态、发电机实时运行状态等。

本文将从技术应用角度探讨发电厂升压站电气监控系统的技术应用。

一、监测发电厂升压站电气参数发电厂升压站中充满了大量的电气设备，如变压器、切换设备、保护和控制设备等。

为了确保发电厂的安全、稳定运行，必须对这些设备进行监测。

电气监控系统可以监测变压器的电压、电流、温度等参数，及时预警运行异常情况，防止设备损坏或火灾事故的发生。

同时也可以监测切换设备、保护和控制设备的电气参数，确保设备的正常运行。

二、保护和控制装置的工作状态发电厂升压站中的保护和控制装置是保证发电系统安全、稳定运行的重要组成部分。

电气监控系统可以远程监测这些装置的工作状态，包括其与发电机、电力系统之间的连接情况、开合情况、故障报警等。

及时发现和解决问题，避免事故的发生。

三、发电机实时运行状态电气监控系统还能实时监测发电机的运行状态，包括电机转速、电机电流、电机温度等参数。

通过这些参数的监测，可以及时发现发电机的故障，确保发电机的稳定运行。

同时，还可以对发电机进行自动化控制，包括启动、停止、转速调节等操作。

四、数据采集和分析电气监控系统还可以实现对发电厂升压站运行数据的采集和分析。

系统可以实时采集设备的参数、运行状态和电气负荷等数据，同时对数据进行分析，以便更好地优化发电厂的运行。

例如，可以通过数据分析，优化设备的负载，提高发电效率。

总之，电气监控系统是发电厂升压站运行管理的重要手段，它可以帮助人员监测设备情况、实现自动化控制、提高发电效率、保障发电厂的安全、稳定运行。

未来随着技术的不断发展，电气监控系统也将继续发展壮大。

火力发电厂电气监控系统问题探析

火力发电厂电气监控系统问题探析摘要：科学技术的发展，推动了我国电力行业的快速进步，电气监控系统被广泛的应用到我国火力发电厂中。

本文对火力发电厂中的电气监控系统的特点做了简要的介绍，随后又阐述了电气监控系统的结构，最后对电气监控系统中存在的问题进行了分析说明。

关键词：火力发电厂电气监控系统问题探析随着我国科学技术的进步，推动了我国电力行业技术的发展，火力发电厂中电气监控系统自动化的水平能够反映整个发电厂的管理水平，计算机技术在火力发电厂中的应用也越来越成熟。

但是dcs 存在着一个很大的不足就是它主要是控制汽轮机和锅炉的，忽略了电气数据，既使程序变得复杂，又增加了操作人员的难度，对于出现的异常情况也不能进行及时有效的分析，绝大多数的火电厂还是会选用仪表来实现对电厂电气数据的监控。

目前，我国火力发电厂中的电气监控系统的应用还处在初级阶段。

1 火力发电厂电气系统的特点火力发电厂中主要是由电气监控系统ecs和热工自动化系统dcs 两个系统组成，它们之间存在着很多的区别。

1.1 电气监控系统的精确性要求较高电气监控系统与热工自动化系统相比较而言，在对象和频率上较低，只要电气系统能够正常运行以后，就会长时间的保持正常运行的状态，不需要工作人员在进行长时间的操作了，只需对其间歇性的查看和操作即可。

电气系统对于火力发电厂的要求很精确，这种精确性在变压器以及厂用电源上表现的更为明显。

一旦电气监控系统中出现制动延迟的现象，造成的后果和损失都是无法想象的，不可估量的。

1.2 电气监控系统的性能高电气监控系统对于能够自保的设备要求它们的反应要灵敏，可靠性也要满足规定的要求，例如：在电压自动调整装置进行快速励磁程序时，就必须要在极短的时间内完成；厂用电在进行快切装置时，切换所花费的时间不能大于60-80ms；发电机的变压器在进行保护动作时，需要在40s的时间内完成。

这也就充分的说明了电气监控系统的工作性能极高。

2 电气监控系统的结构通常情况下，电气监控系统都是以分布式机构的形式存在的，而电气监控系统中的分层分布式结构如图一所为了能够使火力发电厂实现一体化管理，电气监控系统和热工自动化系统之间要保持有效的连接，在目前火力发电厂运行的条件下，电气监控系统和热工自动化系统之间可以实现信息共享，电气监控系统和热工自动化系统之间的连接结构如图三所示：3 电气监控系统中存在的问题3.1 系统接入问题通常情况下，都是采取硬接入的方法将dcs与电气系统相连接，这种连接方式是按点收费，多一个线缆与dcs连接，就会增加成本，因此它的资金成本也较高，不能大规模的使用，否则的话，负担不起。

火力发电厂电气控制系统设计及探讨

火力发电厂电气控制系统设计及探讨摘要：随着中国经济化的不断开展，以及在电源系统和家庭用电领域的持续发展，中国居民的用电需要也在不断扩大，因此火力发电厂的建设规模也日益增多，在现阶段，火力发电厂建设规模已成为我国经济增长的主要驱动力之一。

为进一步适应电力的发展要求，政府有关单位和施工企业都必须加大对电力管理系统的研究，并应用最先进的电力管理系统。

关键词：发电厂；电气控制；设计系统；探讨整个火力发电厂的安全供电和动力装置本身的布设密不可分，为了达到有效提高发电质量、保证发电装置的平稳运转，在进行火力发电厂电气控制系统设计前，对电力装置的选型、布置情况、有关装置的协调等方面都必须加以仔细筛选。

1控制和测量系统由于电气控制系统的不同应用，在控制区域内的工作环境上也有很大的差异。

目前对于火电厂的控制方式，通常分为中央主控制和单元控制两种，而中央控制室和单元控制室的主要分别是中央控制系统，其中单元控制室一般包含了多个网络控制单元。

有一个单独的单元控制部分。

在实际电厂中，主控制式以及单元控制室均需与单机容量相结合。

如果机组容量在300～600MW范围内，则一般选用主控方式。

当单机应用容量大于六百MW时，则通常使用单元控制室模式。

从电气专业的方面考虑，单机单控方法与双机一体的方式各有其各自的利弊。

采取单机单控制模式，系统配置控制更简单，运行与控制的稳定性更高。

在故障处理过程中，无干扰，且操作条件简单易于控制。

然而，由于这两台机器都需要二个控制，因此维修管理并不方便，对操作维护人员的工作强度影响也很大。

因此如果选用了二级控制方式和一种控制方法，则就能够进行统一控制，并合理安排了调试单元，从而能够集中二台计算机的通用设备，也因此减少了对不同情况的故障控制，并增加了布线的方便性。

相对较少的乘务员数量为运行和维修部门提供了便利，而当出现一项故障后，又可能对另一台机产生影响。

因此，二级一控法有着巨大的优势。

在外部条件的前提下，在网络控制室中也可以完全不设网络控制室，将所有的网络单元控制设备都集成到单元控制室，从而减少了操作和维护人员数量，也降低了控制室的建筑面积，从而节约了工程成本。

发电厂电气监控管理系统的设计与应用

控管理系统的设计与应用
蒋韬
（广西壮族自治区水电工程局，广西南宁５３００００）
变压器组。而厂用电系统中又包含两个部分，分别为工艺辅助电动机电源和厂用电源。在厂用电源中可按照电压的等级分为低压厂用促进发电厂的发展。电源和中压厂用电源。而在工艺辅助电动机电源中也可以按照电压【关键词】发电厂；电气监控管理系统；系统设计的等级分为中压电动机和低压电动机。在发电机变压器组中，它的监控范围则主要包括发电机、发电机励磁系统、发变组保护、发电前言机同期装置、发变组测量系统以及故障录波、主变和起变等所以随着我国电力行业的不断进步，发电厂的自动化水平在不断提说发电厂的电气监控范围比较广，所以设备装配量相对较大，这就升。这样也就带动了发电厂电气监控管理系统的升级改造，通过该。需要不断提升设备的质量以及监控管理的水平，最终实现发电厂的系统的技术的应用于管理，能够提升发电厂的发电总量，实现发电良好发展和进步。厂的自动化，智能化管理，减少管理成本。同时也能够更好的保证电气监控管理系统的功能也具有多样化，它主要包括：第一，系统的安全运行，提升系统的运行效率。所以说发电厂的电气监控实时数据的采集以及处理。设备在运行时通过采集ＣＴ以及ＰＴ的二管理系统的设计与应用有着重要的作用，能够更好的促进我国电力次值，从而实现在间隔层之间数据的计算和处理，然后再经过通信行业的发展和进步。管理机按照采集到的电气量信号进行数据库的更新。如果～些数据１发电厂电气监控管理系统设计不符合设计的要求，还需要系统自身进行判别和报警，从而保证设１．１通信管理层备的正常运行，提高设备管理水平。第二，在控制操作中要按照设通过通信管理层可以将数据处理以及通信的功能相结合，从而备的运行需求来进行电气设备管理系统的操作，在操作时应该要保更好的实现间隔层和站控层设备之间的信息交换和传输。在通信管证定值的及时修改，同时还要保护进行远方复归等。第三，该系统理层中还可以实现ＥＣＭＳ系统和其他智能化自动系统之间的连接，从还具有事件顺序记录和事故的追忆功能。比如可以对继电保护动作而完成信息之间的交换。所以在对其进行相应的设计时，尤其是在信号、断路器位置信号等进行相应的记录，～旦发生故障，他就可主厂房区进行安装时，应该要集中组屏并安装在气电继保室内，同以对其进行追忆事故前后开关的数量以及快关动作顺序，从而完成时也可以将组屏分散就地安装在配电装置室内。而在辅助厂房区域情况模拟。第四，运行管理功能。在该系统中，运行管理功能主要内的通讯管理层设备则会将组屏安装在配电装置室之内。除此之外，由事故分析、操作指导、在线设备分析和模拟操作等功能组成。这还要保证成对的通讯管理机要并列运行，这样就能够保证设备的安样可以大大提升运行管理效率，提高系统的应用能力。第五，画面全运行，如果出现故障，其中的通讯接口就能够进行实时切换。在生成进而显示功能。发电厂电气监控管理系统中工程师在完成电气进行通信管理层与站控层之间进行连接时，需要采用双冗余光纤以主接线和厂用电接线，该系统就能够发挥自身的画面生成和显示作太网来实现，从而提高信息之间的传输效率，缩短传输时间，保证用，并且实时显示电气量的有关数据以及设备的运行状况。数据的正常交换。 ’ ２．２电气监控管理系统配置方案１．２站控层２．２．ｉＥＣＭＳ只监测方案 ’ 般情况下，站控层的设计需要将设备进行集中布置，这样可ＥＣＭＳ只监测方案，主要是以电气监控管理系统的数据采集和监以保证信息以及数据的处理，同时也可以提高信息的准确性和处理视为主要手段。而ＤＣＳ要负责全场设备的监控。ＥＣＭＳ监测的范围比的速度除此之外，站控层还拥有显示、打印、控制操作、自动系较大，主要包括独立的机组电气智能设备、主厂房、辅助厂房、联统诊断和恢复、数据库管理以及报表的自动生成等相应功能。所以络、ＰＴ、电动机回路以及馈线等。该系统可以将搜集到的数据进行它能够大大提升数据处理的效率，实现信息之间良好的传输与运行。相应的处理，然后有选择性的运用通信方式手段将数据传送到系统在进行站控层的设计时，一般会采用两台系统主机，同时还要包括上层因为ＥＣＭＳ系统具有数据采集、报表打印、信息监测以及定位台电气工程师站以及系统自动服务器和网络交换机等，这样可以保护查询等功能。而ＣＤＳ系统则需要控制全厂的设备。所以在该电实现设备安全运行。在发电厂的电气监控管理系统中一般都是采用气监测管理系统中，它会包含厂内的全部用电系统信息。例如发变组单元机组进行组网，每台机组会设置一个电气监控管理网。但是为保护信息、高、低压厂用电保护测控装置、ＵＰＳ、励磁、直流等设备。了更好的节约资源和设备，在公用的电气监控管理网中都不会设置２．２．２完全现场总线控制方案专用的主机。从而能够节省资源，也可以提升信息传输速度。最终在对现场总线进行控制的过程中，施工人员要对电气设备系统提升电气监控管理系统的性能，提高整个系统的质量水平。进行完善，确将ＥＣＭＳ与ＤＣＳ有效结合在一起，实现对电气设备系统１．３间隔层的监督管理效果。其中完全现场总线控制主要包括：第一，发电机间隔层的存在能够更好的保护数据的传输，提高数据运行状态。变压器组。当前完全现场总线控制过程中常见通讯接口主要包括机它主要是有各种类型的监控装置以及智能仪表等装置组成，而且这组励磁系统、发电机同期装置、保护装置等。通过保护装置实现对些设备也通常会分散安装在低压开关柜中或者安装在施工现场中。信号的监控，确保信息通过通信方式接入ＥＣＭＳ系统后接入系统服务当站控层或者网络失效时，间隔层的设备还可以进行独立的运行，器，实现与ＤＣＳ的通信连接。第二，厂用电系统。该系统主要是通从而能够更好的达到监控和管理的作用，最终起到保护作用，保证过现场总线通信方式将ＤＣＳ系统ＤＰＵ通信接口进行连接，将断路器设备管理的正常化。而在间隔层的网路结构设置中需要采用现场总控制指令由ＤＣＳ通信接口上传到ＤＣＳ系统中，实现对断路器指令的线，同时根据自身的需求，也可以采用自身双网或者环形网络结构。分层处理传输。通过这样的设计，它可以更好的完成电气设备模拟量以及开关量的２．２．３ＥＣＭＳ与ＤＣＳ相结合方案数据采集和管理，实现自动化管理，从而提高管理水平。将ＥＣＭＳ与ＤＣＳ相结合方案相结合主要是指在进行现场总线技术施工过程中将机组设置与电气监控管理系统有效结合在一起。该方２发电厂电气监控管理系统的应用２．１发电厂电气监控范围以及功能案中它的监控系统会小于现场总线的监控方案。在我国当前的发电厂电气监控范围包括厂用电系统以及发电机 ’ （下转第４７Ｉ页）用进行相应的探讨，从中提升对电气控制系统的认识，从而更好的

发电厂电气监控系统设计研究

发电厂电气监控系统设计研究摘要本文针对已经应对于目前发电厂中的电气监控系统，本文主要讨论了较低水平的电气自动化系统，以及与热工自动化水平的发展存在很大差异的现实情况，研究了现今火电厂实现电气监控系统所采用的组态模式，对每个模式的优缺点进行了比较分析，同时，还研究了整个监控管理系统应该具备的其他各项功能。

关键词发电厂；电气自动化；组态模式中图分类号tm645 文献标识码a 文章编号 1674-6708（2011）55-0041-020 引言随着我国经济的快速发展，高速运行的工业化对电力系统的要求也与日俱增，但是我国目前电厂的电气化水平还相对落后，电力系统的效率有待提高，所以，本文对电厂电气自动化监控系统的研究是十分必要而且相当有意义的。

1 电厂电气自动化系统的组态模式研究1.1 集中监控方式这种监控方式主要适用于控制区域较小的系统，其优点是系统设计简单，运行维护方便，控制站的防护要求不高。

但由于整个自动化系统的全部功能都要集中在一个处理器上进行集中处理，所以，该处理器的任务是十分繁多的，加大了处理器的负担。

并且当系统需要扩充时，由于监控对象的增加，也会使主机冗余相应的下降，布线复杂程度加剧，电缆数量也会随之增加，导致的结果是整个系统的可靠性会随之降低。

另一方面，由于断路器和操作闭锁装置之间采用的硬接线方式，以及隔离刀闸的辅助接点会时常不到位，都会造成设备无法操作。

1.2 远程监控方式远程监控系统又称四遥式监控系统，是应用于我国电厂的一种早期使用的监控方式。

这种监测方式不会像集中监控方式那样，某一设备出故障影响整个系统，因此，这个系统的使用，可以提高系统的可靠性，节省控制的面积，节约电缆，缩减了安装费用，使系统的组态灵活。

另一方面，由于该系统采用了四种不同的装置，导致系统体积庞大，扩展性差，结构复杂。

所以，就目前的应用现状来说，这种监控方式还主要应用于电厂的小单元系统中，并没有得到更广泛的应用与研究。

火力发电厂电气监控系统发展

浅谈火力发电厂电气监控系统的发展摘要: 随着计算机技术及网络技术的发展和日益成熟，大型火力发电厂单元机组电气控制全面采用dcs 已成为可能，并已逐步在各工程中进行实践。

本文重点对发电厂电气控制系统的运行管理进行了分析探讨。

关键词: 发电厂；dcs；电气系统；监控1 引言火力发电厂中热工自动化和电气系统自动化的水平反映了整个电厂的运行管理水平。

分散控制系统dcs 是集计算机、通信、图形显示和控制四大技术于一体的自动化综合系统，他基于控制功能分散、操作管理集中、信息共享的原则，具有运算能力强、实时、可靠和精度高、操作简单、检修维护方便、人机界面友善等特点。

我国火力发电厂对dcs 的运用始于80 年代，主要是热工专业运用于对机炉生产过程的控制。

2 电气系统监控范围和功能2.1 监控范围从大的方面来划分，电气设备监控系统可以分为两大监控单元组: 即发电机- 变压器监控单元组和厂用电源监控单元组，而检测范围除包括此两大单元组外，还应包括单元机组直流系统ups 和保安电源系统等。

2.2 单元组功能2.2.1 发电机- 变压器监控单元组发电机- 变压器监控单元组应能实现程序控制和软手操控制，使发动机由零起升速、升压直到并网带初始负荷。

根据实际运行水平和设备可靠性，机组顺控并网应该设置间断点，分步进行，即:第一步由deh 零起升速至额定；第二步，启动并网，主要完成并网前的准备工作，如投退相关保护压板，投入灭磁开关等；第三步，升压过程，dcs 将投入avr，通过avr 自动励磁调节器完成发电机零起升压至额定电压；第四步，完成并网，主要检查定转子的接地情况，投入as 自动准同步装置(发电机与电网的同步是由同步装置自动实现的)，在同步过程中通过dcs 控制avr、deh，当同步条件满足时，向发电机断路器发合闸指令，在同步合闸成功、发电机电负荷达到一定值之后，dcs 将高压厂用电系统快速从起/ 备变切换到高压工作厂变上。

电厂电气监控系统的实现与应用

电厂电气监控系统的实现与应用
党照字
华电新能源桦川生物质能热电有限公司黑龙江
桦川１５４３００
【摘要】随着科学技术的发展，电厂的数字化水平亦逐步提高，目前大部分电厂已经实现了数字化运行，实现了电厂电气设备的计算机监控。电气监控系统（ＥＣＳ）是集电厂电气设备的运行操作、监视、测量、报警、五防等于一体，通过全通讯技术实现数据交换实现的电气一体化综合自动
功能。・３．３电气监控系统的结构
汇集、处理和远动信息的传输。需要将电厂电气设备实现一个独立的监
控系统ＥＣＳ（ＥｌｅｃｔｒｉｃＣｏｎｔｒｏｌＳｙｓｔｅｍ）电气监控系统。
１．２电气监控系统现状的研究
化系统。本文认真分析了电厂电气监控系统的组成及功能特点。【关键词】数字化电气监控系统（ＥＣＳ）全通讯 ‘ 中图分类号：ＴＭ６２１．６文献标识码：Ａ文章编号：１００９－４０６７（２０１３）０１－１９０－０１
ＥＣＳ系统作为独立的火电厂电气监控系统而存在，就需要将电气监控从ＤＣＳ系统中剥离出来，所需测点类型基本上有以下几种：控制操作（ＤＯ） … 一遥控分合闸状态监视（ＤＩ）一一开关本体信号如开关位置、手车位置、闭锁状
态等．
发电厂ＥＣＳ采用先进的分层分布式系统结构。系统监控层、通信管理层和现场保护测量控制单元层，三层自上而下相互协调。现场保护测量控制单元层的装置数量众多，为了保证系统的实时性和可靠性，一般需要将这些装置分为若干组，再通过现场总线分别组网至对应的通信管理装置，通信管理装置通过高速以太网和上位机系统监控层进行通信。应根据变电站和厂用系统的主接线进行组网。依据主接线对各种测控设备和保护设备进行分组，通过现场总线分别组网对应的通信主控单元，各通信主控单元再联网直ＥＣＳ后台系统。４．结束语

发电厂升压站的电气监控系统的应用与技术

发电厂升压站的电气监控系统的应用与技术摘要: 虽然和变电站综合自动化相比，目前综合自动化改造发电厂的升压站监控系统要复杂一些，但这是一种趋势。

本文对发电厂电气综合自动化系统的实现方式和基本结构以及电厂传统监控系统存在的一些问题进行了论述。

关键词:发电厂升压站；电气监控系统；综合自动化电厂的电气系统主要由主厂房内专用的备用电源和互为备用的低压厂用变压器、高压厂用电源、高压启动/备用变压器、高压厂用工作变压器、发电机变压器、发电机等组成。

传统上惯用强电一对一来控制这些设备的操作。

电气系统的一些控制功能已逐步被近些年新建的大型发电机组纳入了DCS,把断路器位置信号等开关量直接接入DCS的数据采集系统是比较常用的方式,通过变送器把电流和电压等模拟量转换为4mA-20mA的电流之后再接入DCS,经过处理再进入监控。

目前综合自动化改造发电厂的升压站监控系统会为发电厂提供可靠的安全稳定运行的保障，这是技术发展的必然结果,也是一种趋势。

1.监控系统在传统上所存在的缺陷1.1控制系统中所存在的问题①因为大多数电厂升压站的断路器和隔离开关都采用了硬操作,“五防”系统在改造后依然要和硬搬把(按钮)操作系统配合,所以就延长了操作时间，增加了操作人员的操作难度和步骤。

②由于在多数发电厂,不是由机组单元值班人员来操作厂用公用系统的,因此就无法纳入机组DCS系统。

再者，厂用公用系统分布的位置较为分散,运行人员对各个厂用开关的操作依然使用的事传统的硬操作，且必须就地执行操作。

故而发电的厂用公用系统操作很不方便。

③多数电厂目前的升压站断路器和隔离开关的操作依然采用传统的硬搬把(按钮)操作。

而在运行时间较长的情况下，传统的硬搬把(按钮)的接点就会出现不到位,造成误操作或操作失败等问题，市场上目前的搬把(按钮)备品备件更换后寿命很短,质量也很难保证,且更换运行设备的按钮或搬把的风险较大。

1.2监视系统中所存在的问题①由于需要运行值班员就地设监控室或每天就地巡视,来监视没有纳入DCS系统的大量的厂用公用负荷运行状况,所以浪费了大量物力和人力。

电厂电气监控管理系统的研究

宰袅霸
理论研究苑
２３１
： … … … 。’ ’ ｉ。 ‘
… ’ … ’ …： …
： ’ …
’ ’！ …
＿－ｌ－ｒ
’： … … ’ ’… ：
ｃｌｈ２
…
ｔ …
。；。Ｌ一．｛。．；■ 一．．－
ＧＳＰ
服务器
操作员站打
火电厂的电气监控模式主要有集中式、远程式和现场总线式三种。
其中集中式监控系统方案设计简单，便于运行和维护，对于监控站的防护要求也不是很高；然而，因其全部功能均集中于同处理器，使得主处理器负担过重，还不利于监控系统的扩展升级：当厂内需要增加新的监控的对象时，线路数量过多，处理器
一
内布线难度加大，主机内的冗余量就会相对降低，进而直接降低系统整体的可靠性。因此，总体来讲，这种模式比较适用于较小区域的控制。远程式监控是国内火电厂早期应用的方式，又被称作四遥式监控。与集中式监控模式相比，这种模式更可靠，它整个系统的运行不因某一设备故障而停滞，而且连接形式更为灵活，节省电缆用量的同时还省下了一大笔初装费。但是，该模式系统装置过多，体积过大，结构相对复杂，到目前为止，也只是较多用于火电厂较小的系统中，未得广泛应用。现场总线监控是当前应用最普遍的火电厂自动化电气监控模式。除了具备远程式监控的所有优势之外，由于该模式采用的多为锃能设备，安装方便快捷，可实现任意裁剪分隔的同时还无需投入过多的隔离设备，不同节点之间可以总线连接，可以大量节约了缆线采购费用。２火电厂电气监控管理系统基本结构电气监控管理的系统结构大体有站点控制、通信管理、现场监控三个层次，图形框架如图所示。其中站点控制可以有效完成对火电厂大小电气系统中的信号模拟量、设备开关量、数据脉冲量、温度量等相关数据收集、记录、运算、分析、报警等等，实现事故信息统计、分析、存档，并向现场保护层发布调节指令，保障安全的同时提升火电厂电气监控的智能化。通信管理层由几个独立的通信管理单位组成，各通信单位在以串行接口与ＤＳＣ连接确保可靠性的同时，利用百兆以上的因特网与上层系统取得联系。现场监控层的现场总线与通信管理层之间通过专门的高速网络实现双网联接，互相保障系统运行的连续性。

关于火力发电厂电气控制系统的实现研究

关于火力发电厂电气控制系统的实现研究火力发电厂是利用燃煤、燃油、燃气等进行燃烧，产生高温高压蒸汽驱动汽轮机发电的一种重要能源发电方式。

在火力发电厂的运行中，电气控制系统起着至关重要的作用，它能够保证发电设备的正常运行，保障电网的稳定性。

本文将就火力发电厂电气控制系统的实现进行探讨研究。

在火力发电厂中，电气控制系统是负责监测、控制和保护发电设备的关键系统之一。

它主要包括自动化控制系统、保护系统、监控系统和辅助控制系统。

自动化控制系统能够实现对发电设备的远程控制和监测，保护系统能够在设备出现异常情况时进行保护动作，监控系统则能够实时监测设备的运行状态和参数，辅助控制系统则用于协助自动化控制系统进行设备控制。

这些系统的协同工作，能够保障发电设备的安全稳定运行。

火力发电厂电气控制系统的实现，主要包括硬件设备的选型、系统结构的设计以及软件程序的开发。

在硬件设备的选型上，需要选用性能稳定可靠的控制器、执行器和传感器等设备，以保证系统的稳定性和可靠性。

在系统结构设计上，需要根据发电设备的具体情况进行分析和设计，确定系统的拓扑结构和通讯方式，以实现设备之间的数据交换和信息传输。

在软件程序的开发上，则需要根据设备的控制要求和运行流程，编写完善的控制算法和程序代码，以实现对发电设备的智能控制和监控。

火力发电厂电气控制系统的实现研究，主要涉及到控制算法的优化和系统的集成。

在控制算法的优化上，需要不断改进和优化控制策略和算法，以提高系统的控制精度和稳定性。

在系统的集成上，需要将不同的控制系统和子系统整合在一起，实现信息的共享和系统的一体化运作，以提高系统的整体效率和运行可靠性。

在火力发电厂电气控制系统的实现研究中，还需要重点关注系统的安全性和可靠性。

火力发电厂作为重要的能源供应单位，其电气控制系统的安全和可靠性对保障电网的安全稳定运行具有至关重要的意义。

在系统的实现和运行中，需要加强对系统的安全防护和故障检测，确保系统的安全稳定运行。

发电厂升压站电气监控系统的技术应用

发电厂升压站电气监控系统的技术应用
发电厂升压站电气监控系统是应用于发电厂升压站的一种技术系统，用于实时检测和
监控发电厂升压站的电气设备状态和工作情况。

该系统采用先进的电气监控技术，能够提
供全面的电力系统参数监测、故障诊断和数据分析功能，以及报警和远程控制等功能。

下
面将详细介绍发电厂升压站电气监控系统的技术应用。

发电厂升压站电气监控系统主要应用于发电厂升压站的各个关键电气设备，如变压器、断路器、隔离开关等。

系统通过对这些设备的传感器监测和数据采集，实现对设备状态的
实时监测。

通过监测变压器的温度和湿度、绝缘油的压力和含水量等参数，可以及时发现
设备运行异常或潜在故障，并提供报警和排除故障的建议。

发电厂升压站电气监控系统还具备数据分析和故障诊断功能。

系统通过对采集到的大
量数据进行分析和处理，可以提供各种统计指标和分析结果，如设备运行时间、电流负荷、能耗等。

系统还能够自动诊断设备故障，并提供相应的故障排除方法，提高设备的可靠性
和稳定性。

发电厂升压站电气监控系统还具备远程控制功能。

通过网络连接，系统可以实现对升
压站的远程监控和控制，可以随时随地查看设备的运行状态和参数，同时还可以对设备进
行远程操作和控制。

这样就能够远程实现对设备的开关操作、投入调试、故障恢复等，提
高了运维的效率和灵活性。

发电厂升压站电气监控系统还能够通过与其他系统的数据对接，实现信息的集成和共享。

可以将电气监控系统与发电厂的生产管理系统进行对接，将设备运行数据与发电量、
能耗等数据进行关联分析，以实现对发电厂整体运行情况的监测和控制。

发电厂厂用电气监控管理系统ECMS

发电厂厂用电气监控管理系统ECMSRCS-9700 发电厂厂用电气监控管理系统（ECMS）1 概述年起，为了适应电厂厂用电监控自动化的需要，南瑞继保在总结多年从事厂站开发、研究的基础上，采用统一硬件平台、统一软件平台，开发了新一代 RCS-9700 监控系统，该系统对电厂厂用电信息从系统的高度进行了全面统一的考虑。

年 8 月 25 日经过国电公司鉴定：系统设计先进，运行稳定，性能优良，调试维护方便，满足电力系统使用要求。

系统的主要技术性能指标达到了国际同类系统的先进水平。

RCS-9700 发电厂厂用电气监控管理系统集合保护功能和测控功能，保护和测控功能自始至终既相对独立又相互融合，为发电厂电气自动化提供了一个完整的解决方案，能满足各种机组容量等级发电厂的电气自动化需要。

发电厂电气监控管理系统——ECMS（Electrical Control and Management System in power plants）即原来的 FECS、EFCS、ECS 等，是中国电力顾问集团鉴于厂用电监控管理系统名称混乱而进行统一的（详见电顾问 [20]号文）。

2 电气监控管理系统2.1分布式结构RCS-9700 发电厂厂用电气监控管理系统（以下简称 RCS-9700ECMS 系统）采用分层、分布、开放式网络系统结构，具有典型的三层结构：站控层、通信管理层、智能终端层。

站控层——采用双以太网冗余结构，根据需要可设置数据库服务器、电气操作员站、电气工程师站、打印机以及负责与其它系统通信的通信网关，形成电气系统监控、管理中心。

通信管理层——主要由通信管理单元、交换机等组成。

采用通信管理单元实现规约转换和装置通信，并转发站控层及 DCS 系统的遥控命令。

由于现场保护测控单元等智能设备数量多，一般机组 10 kV 厂用电子系统、6kV 厂用电子系统、380V 厂用电子系统、厂用公用子系统和其它智能设备可分别组网，保证了系统的实时性和稳定性。

浅谈发电厂监控系统功能

限次数。报警方式分为事故报警和预告报警２。事故报警和预告报警应采种用不同颜色、不同音响加以区别。（）作控制４操控制方式分为两级控制：就地控制、上位机或ＤＳ控制。操作命令的Ｃ优先级为：就地控制、上位机或ＤＳＣ控制。当地与远方监控结合，协调当地与远方实时监控以及与现场保留的常规监控的统一；确保控制行为的一致性
应用技术
ｌ ■
ＣａｉｅｄｃｌｉｈｅｈｏＲｅｉＳｎ
刘江
（国广东核电集团工程有限公司阳江项目部）中
［摘要］作者结合自己的工作经验，析了现今发电厂电气监控系统所采用的模式的井端，提出了以基于ＣＮ总线和以太周的秉统缸态模式实现全厂的分Ａ电气综合自动化该组态模式具有网络扭态灵活、可靠性高、易于维护等特点。［关键词］电厂电气监控系统中图分类号：９４３Ｘ２．文献标识码：Ａ・文章编号：０９９４（００２— ３４Ｏ１０ —１Ｘ２１）２０１１
查线或试验过程中，由于接线复杂容易造成误操作。（）程监控方式２远远程监控方式具有节省电缆、节省安装费用、节省控制面积、可靠性高、组态灵活等优点。由于各种现场总线（ＣＮ总线、Ｌｎｏｋ等）如ＡｏＷｒｓ的通信速度不很高，而电厂电气部分的通讯量相对又比较大，所以近年来，这种监控方式在电厂的小单元系统中应用比较多，但不适合全厂的电气自动化系统构建。（）３现场总线监控方式目前，由于以太网、现场总线等计算机网络技术已普遍应用于变电站综合自动化系统中，且已积累了丰富的运行经验，智能化电气设备也有了较快的发展，这些均为网络控制应用于发电厂电气系统奠定了良好的基础。现场总线监控方式使系统的设计更加有针对性，可以根据间隔情况进行设，对于不同的间隔可以有不同的功能。这种方式除具有远程监控方式的全部优点外，还可减少大量的隔离器件、端子柜、Ｉ／０卡件，模拟量卡件等，且智能电气设备就地安装，与监控系统通过通信线连接，可节省大量的控制电缆及减少安装维护工程量，从而降低综合成本。另外各装置的功能独立，装置之间仅通过网络连接，网络组态灵活，使整个系统的可靠性得到很大提高，任一装置故障仅影响到相对应的元件。因此现场总线监控方式是今后火力发电厂计算机监控系统发展的方向。２２全厂电气监控系统的构建．发电厂电气综合自动化系统按分层（分布式多ＣＵ的体系结构设计，级）Ｐ每一层由不同的设备或不同的子系统组成，完成不同的功能。整个系统的二次设备可分为２，层即站控层、元层（单或称间隔层）站控层设以太网，供各主机间、监控机与单元层之间交换信息，要包括主机兼操作员工作站、主运行工作站、远动工作站、工程师维护工作站、通信站。主机兼操作员工作站用于完成对下层测控单元的电气运行参数的处理和远程控制工作；运行工作站亦称操作员工作站，主要供运行人员实时监控电厂电气系统的运行工况，自动抄表、小电流接地选线、故障信息管理、设备管理等高级应用软件也可
