光学材料对照表.doc

合集下载

微电子TFT中英文对照表

微电子T F T中英文对照表(总

22页)

-CAL-FENGHAI.-(YICAI)-Company One1

-CAL-本页仅作为文档封面，使用请直接删除

Q/S

上海天马微电子有限公司企业标准

Q/S0001-2007 TFT工艺流程、材料、设备、生产常用中英文标准名称

版号：总页数： 1

制定部门：制造部生效日期： 2007年4月28日

拟制：方永学 2007-4-3

审核：向传义 2007-4-3

标准化：吴乃亮 2007-4-25

会签：颜建军朱希玲 2007-4-20

蔡明宏 2007-4-24 凌志华 2007-4-3

批准：安德浩 2007-4-24

2007-04发布 2007-04实施

上海天马微电子有限公司发布

光学玻璃特性

表 3.
电学性能
电阻率绝缘强度介电常数介电吸收系数介电损耗系数
标准值
7×107Ω.cm 250～400Kv/cm 3.7～3.9 <4×104 <1×104
钢化玻璃钢化玻璃它是玻璃经过再加工处理而成一种预应力玻璃，具有较强的强度和抗拉度，不容易破碎。随着玻璃的继续冷却，表层已经硬化停止收缩，而内层仍在降温收缩，直至到达室温。这样表层因受内层的压缩形成压应力，内层则形成张应力，并被永久的保留在钢化玻璃中。由于玻璃是抗压强而抗拉弱的脆性材料，当超过抗张强度时玻璃即行破碎，所以内应力的大小及其分布形式是影响玻璃强度及炸裂的主要原因。另一种情况是玻璃在可塑状态下冷却时，不论是加热不均，还是冷却不均，只要在同一块玻璃上有温差，就会有不同的收缩量。在降至室温时，温度越高的地方降温越多，收缩量越大，玻璃也就越短。相反温度越低的地方降温少，收缩量也小，玻璃也就长。一块玻璃如各处长短不一则势必发生板面翘曲。这样我们就不难理解玻璃为什么会变形以及怎样防止变形。钢化玻璃强度高，其抗压强度可达 125MPa 以上，比普通玻璃大 4～5 倍；抗冲击强度也很高，用钢球法测定时，1kg 的钢球从 1m 高度落下，玻璃可保持完好。浮法玻璃浮法玻璃是用海沙、石英砂岩粉、纯碱、白云石等原料，按一定比例配制，经熔窑高温熔融，玻璃液从池窑连续流至并浮在金属液面上，摊成厚度均匀平整、经火抛光的玻璃带，冷却硬化后脱离金属液，再经退火切割而成的透明五色平板玻璃。玻璃表面特别平整光滑、厚度非常均匀，光学畸变很小的特点。浮法玻璃按外观质量分为优等品、一级品、合格品三类。按厚度分为 3、4、5、6、8、10、12mm 七种。普通平板玻璃外观质量等级是根据波筋、气泡、划伤、砂粒、疙瘩、线道等缺陷多少而判定。浮法玻璃外观质量等级是根据光学变形、气泡、夹杂物、划伤、线道、雾斑等缺陷多少来判的。浮法玻璃浮法生产的成型过程是在通入保护气体（N2 及 H2）的锡槽中完成的。熔融玻璃从池窑中连续流入并漂浮在相对密度大的锡液表面上，在重力和表面张力的作用下，玻璃液在锡液面上铺开、摊平、形成上下表面平整、硬化、冷却后被引上过渡辊台。辊台的辊子转动，把玻璃带拉出锡槽进入退火窑，经退火、切裁，就得到平板玻璃产品。浮法与其他成型方法比较，其优点是：适合于高效率制造优质平板玻璃，如没有波筋、厚度均匀、上下表面平整、

各种玻璃特性详细介绍

各种玻璃特性详细介绍玻璃的制造已有五千年的历史，一般认为最早的制造者是古代的埃及人。我国在东周时代已能制造玻璃，玻璃组成中都含有氧化铅和氧化钡，与其他国家的古代玻璃有明显的区别。我国历史上有把玻璃称为琉璃、颇黎、假水晶料器、硝子等名称。

玻璃具有一系列非常可贵的特性：透明、坚硬、良好的化学稳定性；可通过化学组成的调整，大幅度调节玻璃的物理和化学性能，以适应各种不同的使用要求；可以用吹、压、拉、铸、槽沉、离心浇注等多种成形方法，制成各种形状的空心和实心制品；可以通过焊接和粉末烧结等加工方制成形状复杂、尺寸严格的器件。而且，制造玻璃的原料丰富，价格低廉。因此，作为结构材料和功能材料，玻璃在建材、轻工、交通、医药、化工、电子、航天、原子能等领域获得了极其广泛的应用。

B270/K9

K9玻璃是用K9料制成的玻璃制品，用于光学镀膜等领域

K9料属于光学玻璃，由于它晶莹剔透，所以衍生了很多以K9料为加工对象的工厂，他们加工出来的产品，在市面上称为水晶玻璃制品。

K9的组成如下：

SiO2＝69.13％B2O3＝10.75％BaO＝3.07％Na2O＝10.40％K2O＝6.29％As2O3＝0.36％

它的光学常数为：折射率＝1.51630色散＝0.00806阿贝数＝64.06。

石英玻璃

石英玻璃以其优良的理化性能，被大量广泛用于半导体技术，新型电光源，彩电荧光粉生产，化工过程，超高电压收尘、远红外辐射加热设备、航空航天技术、某些武器及光学仪器的光学系统、原子能技术、浮法玻璃及元碱玻璃窖的耐火材料，特种玻璃用坩埚，仪器玻璃成型部料碗，紫外线杀菌灯，各种有色金属的生产等诸多领域。石英玻璃SiO2含量大于99.5％，热膨胀系数低，耐高温，化学稳定性好，透紫外光和红外光，熔制温度高、粘度大，成型较难。多用于半导体、电光源、光导通信、激光等技术和光学仪器中。

折射率厚度对照表

全文共四篇示例，供读者参考

第一篇示例：

折射率厚度对照表是物理学中的一个重要概念，通过该表可以方便地查找不同材料在不同厚度下的折射率值，为很多光学和材料科学的研究提供了便利。在实际应用中，折射率厚度对照表为科研工作者和工程师提供了宝贵的参考数据，以便他们更好地设计和制造光学元件和材料。

折射率是光线在穿过一个介质时发生折射的现象，通俗地讲就是光线由一种介质射入到另一种介质时，发生方向的偏转。折射率是一个纯数值，表示光在不同介质中传播时的速度差异。不同材料的折射率值会受材料的成分、晶体结构等多种因素的影响，因此在实验和工程应用中需要准确的折射率数据来进行计算和分析。

在实际的科研和工程应用中，折射率厚度对照表扮演着重要的角色。比如在光学元件设计中，需要根据材料的折射率值来确定元件的结构和性能；在光学薄膜涂层的制备过程中，也需要根据不同材料的折射率值来调节涂层的厚度和光学性能等。因此折射率厚度对照表的准确性和全面性对于研究和工程应用都是至关重要的。

在制作折射率厚度对照表时，需要考虑到材料的各种性质，如折射率随波长的变化、折射率随温度的变化等因素。在编制过程中，需

要充分考虑这些因素，并选择可靠的数据来源进行数据采集和整理，

确保表格中的数据准确可靠。

【折射率厚度对照表】（示例）：

| 材料| 厚度（mm）| 折射率|

|------|---------|-------|

| 玻璃| 1 | 1.5 |

| 玻璃| 2 | 1.503 |

| 玻璃| 3 | 1.506 |

| 晶体| 1 | 2.1 |

光学玻璃材料.

级别 A00 A0 A B C D E 直径Φ ≥0.05mm气泡总截面（mm2/100cm3) ≤0.003～0.03 ＞0.03～0.10 ＞0.10～0.25 ＞0.25～0.50 ＞0.50～1.00 ＞1.00～2.00 ＞2.00～4.00
质量指标——光吸收系数
光吸收系数是用球形光度计按GB/T 7962.9规定的测试方法进行测量，玻璃光吸收系数等于1cm光路上被玻璃吸收的白光光通量与开始进入该光路前入射光光通量之比，分为8级，见下表
级别 1 2 3 4 α /α 0 1 1 1.1 1.2 星点图象
中央是一个明亮的圆斑，外面是些同心的圆环，这些圆环无断裂、尾翘、畸角及扁圆变形现象中央是一个明亮的圆斑，外面是些变形的圆环，这些圆环同样无断裂、尾翘、畸角
———— ————
质量指标——光学均匀性
2、尺寸大于150mm的玻璃毛坯尺寸大于150mm的玻璃毛坯的光学均匀性以一块玻璃中各部分折射率偏差最大值Δnmax来表示，按GB/T 7962.4规定的测试方法进行测量，分为4级，见下表
0.20～0.34 0.35～0.64 0.65～1.19 1.20～2.19
化学性能——耐碱作用稳定性AR 耐磷酸盐作用稳定性PR
耐碱性表示光学玻璃在接触温热的碱性液体（如研磨粉）时的敏感性；耐磷酸盐性则描述了光学玻璃在接触含磷酸盐的清洗溶液（如洗涤剂）时的反应情况。耐碱性级别AR是基于在一定的碱性溶液环境下（氢氧化钠， c=0.01mol/l，PH=12）腐蚀掉0.1μm表层厚度所需的时间来划分的，测试温度50℃。耐磷酸盐性级别PR是基于在一定的磷酸盐溶液环境下（Na5P3O10， c=0.01mol/l，PH=10）腐蚀掉0.1μm表层厚度所需的时间来划分的，测试温度50℃。

光学玻璃知识介绍

光学玻璃
1
内容介绍
• • • • • • 前言玻璃种类无色光学玻璃主要光学玻璃厂家及产品其他常用光学玻璃一些实例
2
前言
• • • 光学材料是光学仪器的最重要组成部分，而光学材料是光学零件加工的对象。光学材料有光学玻璃、光学晶体和光学塑料等。一、光学玻璃组成光学玻璃与普通玻璃的主要区别：关系玻璃具有高度透明性、物理及化学上的高度均匀性以及特定和精确的光学常数。光学玻璃含有元素周期表中的大部分元素，只是组成和含量不同而已。通常光学玻璃的主要成分是二氧化硅，又称石英砂，熔炼玻璃时都要加入其他物质以改善玻璃的性能和满足关系系统成像的需要。如加入Al2O3可以提高玻璃化学稳定性和机械强度；加入氧化铅和氧化钡可以增大玻璃折射率，但化学稳定性降低；加入氧化钠可以降低熔炼温度；此外还可根据需要加入其他多种氧化物。
24
• 7、气泡度 • 玻璃中的气泡是指包含在玻璃内部的气体，它是由于玻璃在熔炼的过程中气体来不及逸出或很难排除而产生。 • 气泡的危害较大，会使光线发生散射或产生杂光，引起光能损失、降低成像质量。
25
三、无色光学玻璃特性
光学玻璃性能一览表序号玻璃牌号 RC(S) 1 FK1 3 2 FK2 3 3 QK1 2 4 QK2 1 5 QK3 2 6 K1 1 7 K2 1 8 K3 1 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 K4 K5 K6 K7 K8 K9 K10 K11 K12 K16 UK9 PK1 PK2 BaK1 BaK2 BaK3 BaK4 BaK5 BaK6 BaK7 BaK8 BaK9 BaK11 ZK1 ZK2 ZK3 ZK4 ZK5 ZK6 ZK7 ZK8 ZK9 ZK10 ZK11 ZK14 ZK15 ZK19 ZK20 1 1 1 1 2 2 1 1 1 1 2 RA(S) 3a 3a 3a 1a 3a 1a 1a 2a 1a 1a 1a 1a 1a 1a 1a 1a 1a 1a 1a RA(P) 6 5 1 5 1 1 1 1 1 1 1 1 1 1 1 1 1 4 3 1 3 1 2 1 6 3 5 5 5 4 6 4 5 5 6 密度 3.57 3.75 2.30 2.27 2.46 2.50 2.41 2.40 2.50 2.47 2.53 2.54 2.62 2.54 2.58 2.61 2.76 2.62 2.54 2.58 2.94 2.76 2.86 2.86 2.84 3.02 3.05 2.85 3.19 3.11 3.03 3.06 3.27 3.28 3.52 3.58 3.56 3.49 3.58 3.52 3.67 3.66 3.44 3.51 3.60 3.63 FA 0.75 1.60 0.90 1.13 0.99 0.87 1.05 0.99 0.91 0.98 0.93 1.00 0.96 0.94 1.00 0.90 1.00 0.40 0.95 0.77 0.94 0.90 0.82 0.85 1.05 0.69 0.77 0.86 0.78 0.83 1.00 0.77 0.83 0.70 0.65 0.71 0.77 0.67 0.67 0.72 0.75 0.67 0.71 HK 355 355 395 495 495 505 495 475 510 520 505 450 595 520 510 495 500 595 RC(S)抗潮湿大气作用稳定性表面法光学玻璃被潮湿大气侵蚀后，其表面产生“白斑”和“雾浊”等变质层，该变质层会使平行光的散射性增大。因此可根据侵蚀玻璃表面对光散射性的强弱来确定侵蚀表面的变质程度。按国家标准 GB7962.15测试方法，可测出被侵蚀试样变雾浊程度的“浊度”H值，将该置于BaK7和ZK9玻璃标样的浊度值（HBaK7 和HZK9 ) 比较，把玻璃抗潮湿大气稳定性分4级，如下表级别 H 说明 1 H≤HBaK7 80倍显微镜下观察无均匀水斑 2 3 4 H≤HBaK7 HZK9 ≥H＞HBaK7 80倍显微镜下观察有均匀水斑 ____

光学元件技术要求与检验国际新标准课件

倍率视场焦平面等17项12学习交流ppt33列表说明各部分内容13学习交流ppt14学习交流ppt15学习交流ppt16学习交流pptrqrqpm17学习交流ppt34其它部分关于列表方式part1018学习交流pptpart11给出一系列数据leica公司也给出一系列参考数据19学习交流ppt关于非球面非球面非旋转对称绕z轴旋转对称面坐标轴不重合的回转面椭球面双曲面抛物面锥面ab柱面椭球面双曲面抛物面锥面ab球面环带面平面斯密特校正板20学习交流ppt值得关注的若干问题41分级相反的规定材料缺陷非均匀性及条纹的分级与国内标准分级含义恰恰相反
• 定义：最大峰谷值 PV • 可能的形状：同一PV值的不同波面或光学表面
学习交流PPT
29
4.2.2 关于PV值及Power值与N及ΔN
• 无严格对应关系
• 对于较好的波面： • 对于不规则波面：
2PV（Power）≈ N
2│PV- Power│≈ΔN 2 Power ≈N
学习交流PPT
30
结论
学习交流PPT
10
3.2 一般规范基本规定：波长：546.07nm 单位：mm 温度：22°±2° 视图：阴影线；无阴影线轴线：旋转轴中心线
光轴
尺寸方面：曲率半径：R， Rcx，Rcc，Rcy
特别注意直径或标出e
倒棱:
0.3
学习交0流.1PPT

光学玻璃知识介绍

H＞HZK9 ______ RA(S)抗酸作用稳定性表面法光学玻璃抗酸稳定性采用PH2.9醋酸、PH4.6醋酸钠和PH6.0蒸馏水做侵蚀介质，按国家标准GB7962.14测试方法进行测定。按在白炽灯下观察侵蚀试样表面出现紫蓝干涉色的时间大小分6个等级，见下表 PH2.9±0.2 PH4.6±0.2 PH6.0±0.2 级别出现干涉色时间出现干涉色时间出现干涉色时间 1a ≥5h 1b ＜5h,≥0.5h 2a ≥30min 2b ＜30min,≥min5h 3a ＞3h 3b ≤3h 粉末法耐酸作用稳定性 RA(P) 将相当于玻璃密度大小重量（克）的玻璃粉末（粒度420---590nm)置于铂制网篮中，然后，放进盛有80ML硝酸（0.01N)溶液的石英烧杯中，经1小时煮沸处理，取出烘干称重，根据其重量损失（Wt%)分为6级（见下表）级别 1 2 3 Wt% ≤0.20 ＞0.2--0.35 ＞0.35--0.65 级别 4 5 6 Wt% ＞0.65--1.2 ＞1.2--2.2 ＞2.2 FA相对研磨硬度相对研磨硬度指同等研磨条件下被测玻璃相对于标准玻璃K9的研磨硬度。测量方法按国家标准GB7962.19进行。测出标准玻璃K9样品的研磨量（体积V0 ) 于被测玻璃时样的研磨量（V)，其比值FA即为被测玻璃的相对研磨硬度： FA=V0 /V=(W0 /ρ O)/(W/ρ ) 式中W0 、W—分别指标准玻璃K9样品和被测玻璃式样研磨重量损失，g;

光学镜片知识整理

镜片知识整理

一、光学材料

二、无色光学玻璃

1.系列、类型和牌号

1.1系列

1.2类型

1.3. 1光学玻璃牌号分类

1.3.2光学玻璃牌号命名

1.3.3无铅、碎、镉玻璃牌号的命名

1.3.4低软化点玻璃牌号的命名

1.3.5高透过玻璃牌号的命名

1.4牌号

2.质量指标、类别和级别

2.1质量指标

3.2分类分级

1.2.1折射率、色散系数

2.2. 2光学均匀性

3.2. 3应力双折射

4.2.4条纹度

5.2. 5.气泡度

6.2. 6光吸收系数

7.2.7耐辐射性能

3.光学性能

3.1折射率

4.化学性能

4.1抗潮湿大气作用稳定性RC (S)(表面法)

5.光学玻璃的物理参数

4.22抗酸作用稳定性RA(S)(表面法)

4.3各种氧化物对玻璃性质的影响

6.玻璃牌号对照表

三、其它光学玻璃

1.有色光学玻璃

1.1有色玻璃的种类

1.1. 1截止型玻璃（硒镉着色玻璃）

2.1.2选择吸收玻璃（离子着色玻璃）

1. 1. 3中性玻璃

1.2有色光学玻璃的特点和用途

1.3有色玻璃牌号

2.特种光学玻璃

2.1石英玻璃

四、微晶玻璃

1.概述

2.微晶玻璃的性能及应用

3.光学晶体主要性能参数

五、光学塑料

1.光学塑料大致分类

2.常用光学塑料

2.1聚苯乙烯PS （火石塑料）

2.2聚碳酸酯PC

2.33聚甲基丙烯酸甲脂（Polymethyl methacrylate简称PMMA,也称Acrylic）

2.4 4 烯丙基二甘醇碳酸酯（Allgl diglycol carbonate,简称 ADC 或 CR-

39）

2.5苯乙烯-丙烯睛共聚物NAS

2.66苯乙烯-丁二烯-丙烯酯ABS

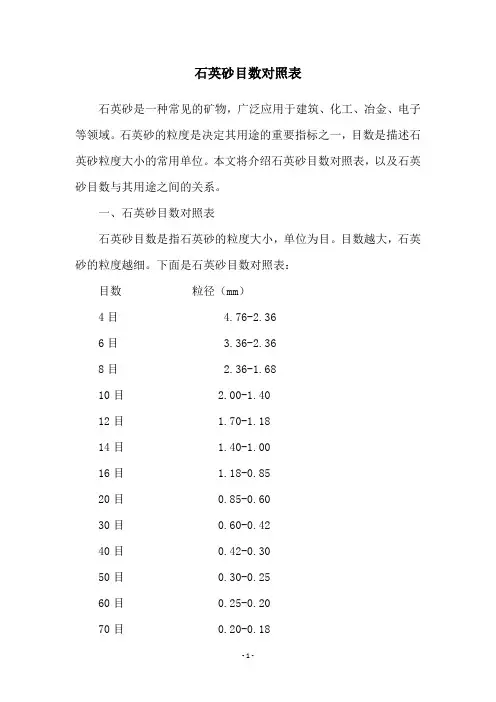

石英砂目数对照表

石英砂是一种常见的矿物，广泛应用于建筑、化工、冶金、电子等领域。石英砂的粒度是决定其用途的重要指标之一，目数是描述石英砂粒度大小的常用单位。本文将介绍石英砂目数对照表，以及石英砂目数与其用途之间的关系。

一、石英砂目数对照表

石英砂目数是指石英砂的粒度大小，单位为目。目数越大，石英砂的粒度越细。下面是石英砂目数对照表：

目数粒径（mm）

4目 4.76-2.36

6目 3.36-2.36

8目 2.36-1.68

10目 2.00-1.40

12目 1.70-1.18

14目 1.40-1.00

16目 1.18-0.85

20目 0.85-0.60

30目 0.60-0.42

40目 0.42-0.30

50目 0.30-0.25

60目 0.25-0.20

70目 0.20-0.18

80目 0.18-0.15

90目 0.15-0.125

100目 0.125-0.106

120目 0.106-0.090

150目 0.090-0.063

200目 0.063-0.045

250目 0.045-0.035

300目 0.035-0.025

400目 0.025-0.018

500目 0.018-0.015

600目 0.015-0.013

800目 0.013-0.010

1000目 0.010-0.008

以上数据仅供参考，具体目数和粒径大小还需根据实际情况进行确认。

二、石英砂目数与用途的关系

石英砂的目数与其用途密切相关。不同目数的石英砂适用于不同的领域和工艺。下面是石英砂目数与用途的关系：

1. 4目-20目：适用于建筑材料、道路铺设、水泥制品等领域，也可用于铸造、磨料等工艺。

光学材料对照表

光学玻璃

2011-02-12 00:06:34| 分类：yu光学玻璃|字号订阅

折射率

开放分类：物理、光学、

[编辑] 折射率是波长的函数

对于不同的波长，介质的折射率n(λ)也不同，这叫做光色散。折射率与波长或者频率的关系称为光的色散关系nd是介质在方和菲光谱 d（氦黄线587.56纳米）的折射率。

nF是介质在方和菲光谱 F（氢蓝线486.1纳米）的折射率。

nC是介质在方和菲光谱 C（氢红线656.3纳米）的折射率。

ne是介质在方和菲光谱 e（汞绿线546.07纳米）的折射率。

折射率

[绝对折射率]光从真空射入介质，入射角i与折射角r的正弦之比n叫做介质的“绝对折射率”，

[公式]n=sin i/sin r=c/v

即红光的折射率最小，紫光的折射率最大。通常所说某物体的折射率数值多少（例如水为1.33，玻璃按成分不光（波长5893×10^-10米）而言。

光学介质的一个基本参量。即光在真空中的速度c与在介质中的相速v之比

折射率较大的称光密介质，折射率较小的称光疏介质。

折射率与介质的电磁性质密切相关。根据电磁理论，，εr和μr分别为介质的相对电容率和相对磁导率。折射手册中提供的折射率数据是对某一特定波长而言的（通常是对钠黄光，波长为5893埃）。在工程光学中常把空

介质的折射率通常由实验测定，有多种测量方法。对固体介质，常用最小偏向角法或自准直法；液体介质常用临（瑞利干涉仪）。

屈光度（英文：dioptre或diopter），或称焦度，是量度透镜屈光能力的单位。

焦距f的长短标志着折光能力的大小，焦距越短，其折光能力就越大，近视的原因就是眼睛折光能力太大，远视焦距的倒数叫做透镜焦度，或屈光度，用φ表示，即:=1/15 ，如：焦距是15cm，那么凸透镜（如：远视镜（如：近视镜片）的度数是负数(-)。

光明光电材料对照表

光明光电光学玻璃产品数据库

环保玻璃对照表

CDGM HOYA SCHOTT OHRAR CODE TYPE CODE TYPE CODE TYPE CODE TYPE 470668H-QK1471673FC1471673FK1471674FSL1 487700H-QK3

487704H-QK3L487704FC5487704N-FK5487702S-FSL5 497816H-FK61497816FCD1497816N-PK52497816S-FPL51 500660H-K2500660BSC4500658BK4500600BSL4 505647H-K3

510634H-K5510634BSC1510635BK1510636BSL1 511605H-K6511605C7511604K7511605NSL7 515606H-K7

517522H-KF6517522E-CF6517524S-NSL36 517642H-K9L517642BSC7517642N-BK7516641S-BSL7 518590H-K10518590E-C3518590S-NSL3 519617H-K16

522595H-K50522595C5522595N-K5522598S-NSL5 523586H-K51A523586C12523585NSL51 526602H-K11526601BACL1526600NSL21 530605H-BaK1

532488H-QF6532488E-FEL6532489N-LLF6532489S-TIL6 534555H-K12534554ZNC5534553ZK5534555ZSL5 540597H-BaK2540597BAC2540597N-BAK2 540595S-BAL12 541472H-QF8541472E-FEL2541472S-TIL2 547628H-BaK3548628BAL21 548458H-QF1548458E-FEL1548458N-LLF1548458S-TIL1 552634H-BaK4552634PCD3552635N-PSK3552638BAL23 561583H-BaK5

光学玻璃折射对照表

光学玻璃是一种特殊的玻璃材料，具有较高的折射率和折射率离散度。它在光学系统中广泛应用，如透镜、棱镜、光学窗口等。在光学设计和光学工程中，了解光学玻璃的折射率和折射率离散度对于设计和优化光学系统至关重要。

以下是一些常见的光学玻璃材料和其相应的折射率和折射率离散度的对照表：

材料 | 折射率(n) | 折射率离散度 (v)

----------------|-----------|-------------------

玻璃 BK7 | 1.5168 | 64.17

玻璃 F2 | 1.6204 | 36.82

玻璃 SF2 | 1.6727 | 25.72

玻璃 N-BK7 | 1.5150 | 64.40

玻璃 N-F2 | 1.6206 | 37.28

玻璃 N-SF2 | 1.6769 | 27.20

石英 (SiO2) | 1.458 | 73.12

镁氟石 (MgF2) | 1.4309 | 94.83

锌硒 (ZnSe) | 2.436 | 48.47

硒化锌 (ZnS) | 2.573 | 45.27

上述数据仅为参考，实际应用中可能会根据具体需要选择不同的光学玻璃材料。在光学设计过程中，根据需要的光学性能（如焦距、视场、像差校正等），通过优化选择适当的材料和构成，以满足特定的光学要求。

折射率是光线从真空（或空气）进入材料后发生折射时的折射角度与入射角度之比，它描述了光线在材料中的传播速度。不同物质的折射率不同，这是由于光线与物质中的电子发生相互作用导致的。折射率离散度描述材料的折射率随光波波长的变化。不同光波波长对材料的折射率可能会有不同程度的影响，这是由于材料中的电子对不同波长的光波具有不同的相互作用。

第1章--光学材料

化学及物理的均匀性：
化学均匀性：由于局部化学成分（气泡、结石、条纹）不同而造成的化学不均匀性。
物理均匀性：由于内应力使其各部分折射率不同而造成的物理不均匀性。
化学稳定性：影响光学仪器的寿命。
主要是指抵抗潮湿大气和酸、碱、盐等介质的侵蚀能力。
机械性质和热膨胀系数：一般均能满足要求。
无色光学玻璃的质量要求：
等）或者在光的作用下其结构和光学性质发生变化的材料。如激光材料等。
根据材料结构和聚集状态可分为单晶体、多晶体(陶瓷)、玻璃(非晶态)、塑料和薄膜等。
一、光学玻璃
与普通玻璃的主要区别：
一、原料纯度要求高，吸收损耗极小 ; 二、物理与化学性质上的高度均匀性 ;
发展史：
1768年瑞士人纪南德(P.L.Guinand)：几种冕牌及火石玻璃;1809～ 1814年和德国人夫琅和费(J.V.Fraunhofer)合作熔制坩埚容量为 150～200吨的火石玻璃，只有几种氧化物; 1886年德国人阿贝(E.Abbe)及肖特(O.Schott)合作研究试制，扩大了光学玻璃光性范围，建立了闻名世界的德国耶那-肖特玻璃厂; 20世纪40年代美国摩莱（G.M.Morey）：高n低v的镧系玻璃; 二战后德、日、美等：低n低v的氟磷酸盐玻璃（FK,PK），低n高v 的钛火石玻璃（TiF）和色散玻璃（KzF,KzFS）; 60年代：红外玻璃和激光玻璃近代：光学功能材料，如电光材料、磁光材料、声光材料。

常用塑料原料对照表共29页word资料

常用塑料原料对照表

成分

我们通常所用的塑料并不是一种纯物质，它是由许多材料配制而成的。其中高分子聚合物(或称合成树脂)是塑料的主要成分，此外，为了改进塑料的性能，还要在聚合物中添加各种辅助材料，如填料、增塑剂、润滑剂、稳定剂、着色剂等，才能成为性能良好的塑料。1．合成树脂

合成树脂是塑料的最主要成分，其在塑料中的含量一般在40%～100%。由于含量大，而且树脂的性质常常决定了塑料的性质，所以人们常把树脂看成是塑料的同义词。例如把聚氯乙烯树脂与聚氯乙烯塑

料、酚醛树脂与酚醛塑料混为一谈。其实树脂与塑料是两个不同的概念。树脂是一种未加工的原始聚合物，它不仅用于制造塑料，而且还是涂料、胶粘剂以及合成纤维的原料。而塑料除了极少一部分含100%的树脂外，绝大多数的塑料，除了主要组分树脂外，还需要加入其他物质。

2．填料

填料又叫填充剂，它可以提高塑料的强度和耐热性能，并降低成本。例如酚醛树脂中加入木粉后可大大降低成本，使酚醛塑料成为最廉价的塑料之一，同时还能显著提高机械强度。填料可分为有机填料和无机填料两类，前者如木粉、碎布、纸张和各种织物纤维等，后者如玻璃纤维、硅藻土、石棉、炭黑等。

3．增塑剂

增塑剂可增加塑料的可塑性和柔软性，降低脆性，使塑料易于加工成型。增塑剂一般是能与树脂混溶，无毒、无臭，对光、热稳定的高沸点有机化合物，最常用的是邻苯二甲酸酯类。例如生产聚氯乙烯塑料时，若加入较多的增塑剂便可得到软质聚氯乙烯塑料，若不加或少加增塑剂(用量<10%)，则得硬质聚氯乙烯塑料。

4．稳定剂

为了防止合成树脂在加工和使用过程中受光和热的作用分解和破

超声波焊接塑料材料对照表

一、引言

超声波焊接是一种常用的塑料材料连接方法，它利用超声波震动产生的热量将两个塑料件焊接在一起。超声波焊接具有焊接速度快、焊接质量高、环境友好等优点，因此在汽车制造、电子设备制造、医疗器械制造等领域得到了广泛应用。

二、超声波焊接塑料材料对照表

以下是常见的塑料材料及其适用于超声波焊接的情况对照表：

1. ABS（丙烯腈-丁二烯-苯乙烯共聚物）

超声波焊接适用性：适用

ABS是一种常见的工程塑料，具有良好的耐冲击性和强度，适用于超声波焊接。

2. PVC（聚氯乙烯）

超声波焊接适用性：适用

PVC是一种常见的塑料，具有良好的耐腐蚀性和电绝缘性，适用于超声波焊接。

3. PP（聚丙烯）

超声波焊接适用性：适用

PP是一种常见的塑料，具有良好的耐化学性和热稳定性，适用于超声波焊接。

4. PE（聚乙烯）

超声波焊接适用性：适用

PE是一种常见的塑料，具有良好的耐热性和耐化学性，适用于超声波焊接。

5. PC（聚碳酸酯）

超声波焊接适用性：适用

PC是一种常见的工程塑料，具有良好的耐热性和透明性，适用于超声波焊接。

6. PMMA（聚甲基丙烯酸甲酯）

超声波焊接适用性：适用

PMMA是一种透明的塑料，具有良好的耐候性和光学性能，适用于超声波焊接。

7. PA（聚酰胺）

超声波焊接适用性：适用

PA是一种常见的工程塑料，具有良好的耐磨性和耐化学性，适用于超声波焊接。

8. POM（聚甲醛）

超声波焊接适用性：适用

POM是一种常见的工程塑料，具有良好的耐磨性和耐化学性，适用于超声波焊接。

9. PET（聚对苯二甲酸乙二醇酯）
