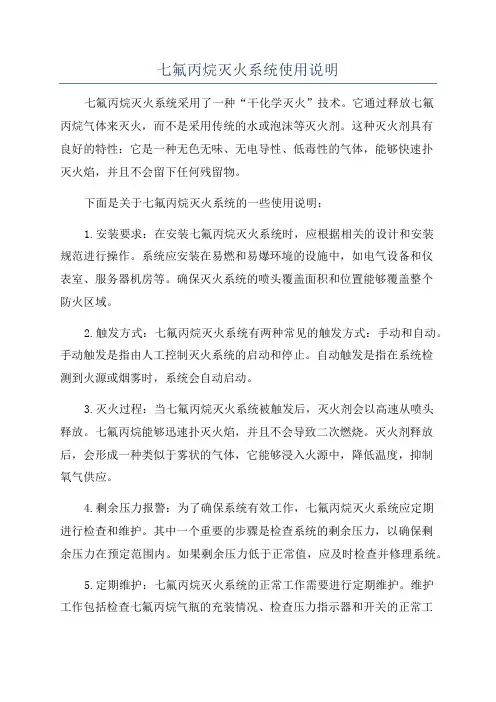

七氟丙烷灭火系统使用说明七氟丙烷灭火系统采用了一种“干化学灭火”技术。
它通过释放七氟丙烷气体来灭火，而不是采用传统的水或泡沫等灭火剂。
这种灭火剂具有良好的特性：它是一种无色无味、无电导性、低毒性的气体，能够快速扑灭火焰，并且不会留下任何残留物。
下面是关于七氟丙烷灭火系统的一些使用说明：1.安装要求：在安装七氟丙烷灭火系统时，应根据相关的设计和安装规范进行操作。
系统应安装在易燃和易爆环境的设施中，如电气设备和仪表室、服务器机房等。
确保灭火系统的喷头覆盖面积和位置能够覆盖整个防火区域。
2.触发方式：七氟丙烷灭火系统有两种常见的触发方式：手动和自动。
手动触发是指由人工控制灭火系统的启动和停止。
自动触发是指在系统检测到火源或烟雾时，系统会自动启动。
3.灭火过程：当七氟丙烷灭火系统被触发后，灭火剂会以高速从喷头释放。
七氟丙烷能够迅速扑灭火焰，并且不会导致二次燃烧。
灭火剂释放后，会形成一种类似于雾状的气体，它能够浸入火源中，降低温度，抑制氧气供应。
4.剩余压力报警：为了确保系统有效工作，七氟丙烷灭火系统应定期进行检查和维护。
其中一个重要的步骤是检查系统的剩余压力，以确保剩余压力在预定范围内。
如果剩余压力低于正常值，应及时检查并修理系统。
5.定期维护：七氟丙烷灭火系统的正常工作需要进行定期维护。
维护工作包括检查七氟丙烷气瓶的充装情况、检查压力指示器和开关的正常工作、检查喷头的清洁情况等。
同时，还需要确保灭火系统的报警装置和控制装置正常工作。
6.安全警示：在使用七氟丙烷灭火系统时，需要注意一些安全事项。
首先，应确保没有人员在灭火区域内。
其次，操作人员应穿戴好相关的防护装备，如防护面具和手套等。
此外，需要保持灭火系统和气瓶的清洁，避免污染和堵塞。
总结起来，七氟丙烷灭火系统是一种快速、有效的灭火设备，它可以用于防止和扑灭火灾。
系统的使用步骤包括安装、触发方式、灭火过程、剩余压力报警、定期维护和安全警示等。
通过正确地使用和维护七氟丙烷灭火系统，可以最大程度地保护人员和财产的安全。
七氟丙烷使用说明书
安装 应牢固固定于地面上或墙壁上。应留有足够的操作空间，使灭火剂储存瓶组的操
作面距墙或操作面之间的距离应大于钢瓶外径的 1.5 倍且不宜小于 1m。
储存瓶组数量 容积直径 D
单排 双排
（mm）
瓶组间距 A （mm）
瓶架长度 L （mm）
瓶架高度 H （mm）
瓶架宽度 W （mm）
单排 双排
1
2
570
自动、 手动、 机械应 急
≤5Kg
0℃~50 ℃
三、 系统结构
图 4 柜式七氟丙烷灭火装置结构图
4
陕西坚瑞消防股份有限公司
七氟丙烷（HFC227ea）灭火装置
产品使用说明书
四、 系统部件
图 5 七氟丙烷灭火系统结构图
1. 灭火剂瓶组
灭火剂瓶组是由灭火剂储存容器与容器阀组合而成。 用途 平时储存灭火剂，发生火灾时释放灭火剂； 特点 设计合理、结构紧凑、密封性好，安全可靠、操作维护简便。容器阀具有气动和
防护区 安全检查
确认灭火
表 1 柜式七氟丙烷灭火装置的基本参数
型号
储存 规格
GQQ40/2.5-DKL
40L
GQQ70/2.5-DKL
70L
GQQ90/2.5-DKL
90L
GQQ120/2.5-DKL 120L
GQQ150/2.5-DKL 150L
GQQ70×2/2.5-DKL 70L
GQQ90×2/2.5-DKL 90L
产品使用说明书
目录
一、 系统简介和工作原理.........................................................................................................1 二、 系统基本性能参数.............................................................................................................3 三、 系统结构.............................................................................................................................4 四、 系统部件.............................................................................................................................5 五、 柜式七氟丙烷灭火装置安装.......................................................................................... 14 六、 管网式七氟丙烷灭火系统施工技术摘要...................................................................... 15 七、 系统使用方法...................................................................................................................17 八、 系统的检查和维护...........................................................................................................18 九、 注意事项...........................................................................................................................19 十、 售后服务...........................................................................................................................19 十一、 联系方式.......................................................................................................................19
七氟丙烷说明书
七氟丙烷自动灭火系统设计说明书上海金盾SHANGHAI JINDUN上海金盾消防安全设备有限公司目录一、系统概述及适用范围 (1)二、系统工作流程图 (1)三、系统组成、技术参数 (2)四、无管网系统 (4)五、系统主要零部件 (9)六、管道连接件 (18)七、系统安装与调试 (21)八、系统使用与操作 (22)九、系统维护与保养 (23)十、安全使用要求 (24)附录A 部分可燃物的最小设计灭火浓度 (25)附录B 部分可燃物的最小设计惰化浓度 (26)一、系统概述及适用范围1、系统简介为了达到保护大气臭氧层的目的，1986年世界主要国家签订了著名的《蒙特利尔公约》，决定逐步停止使用哈龙灭火剂。
七氟丙烷灭火剂的灭火效能高、速度快、无二次污染，是哈龙灭火剂在现阶段比较理想的替代物。
为此，我公司开发了ZQ系列、ZQW系列七氟丙烷自动灭火系统（HFC-227ea）。
ZQ系列由储存瓶、液体单向阀、高压软管、集流管、选择阀、管网、喷头及自动灭火控制器等部件组成，ZQW系列由储存瓶、高压软管、箱体、箱体喷头及自动灭火控制器等部件组成，系统在20℃时的储存压力为4.2MPa，最高工作压力（50℃时）为5.3MPa，系统喷射后无残留物、药剂毒性低、可安全地使用在有人场所。
2、灭火剂特点1）是一种无色、无味的气体，对臭氧层的耗损潜能值（ODP）为0，符合环保要求，是理想的哈龙灭火剂替代物；2）以物理方式和化学方式灭火，是新型高效低毒的灭火剂，它的灭火浓度低，钢瓶使用量少，所占空间小；3）七氟丙烷灭火剂不导电、不含水，不会对电器设备、磁带、资料等造成损害；4）最小设计浓度为7.35%（V/V）；5）无毒性反应的最高浓度（NOAEL）为9%（V/V）可用于有人区域。
3、适用场合1）可扑灭A、B、C各类火灾，能安全有效地使用在有人的场所；2）药剂喷放后，要求不留痕迹或清洗残留物有困难的场所；3）保护区含贵重物品、无价珍宝、珍贵档案以及软硬件等；4）特别适合于：电信主控机房、机场控制机房、银行金库、档案馆、图书馆、计算机房等场合。
七氟丙烷气体灭火系统
详细阐述了我国环保法规对气体灭火系统的相关规定，包括《中华人民共和国 大气污染防治法》等，对七氟丙烷等灭火剂的生产、使用、回收等环节的管理 要求。
替代产品发展趋势分析
替代产品介绍
介绍了目前市场上主流的替代产品， 如IG541、二氧化碳等气体灭火系统 ，以及它们的特点和适用范围。
发展趋势分析
对人员和环境造成危害。
可靠性指标
03
考虑系统的启动可靠性、运行稳定性等因素，确保在关键时刻
能够可靠启动并持续运行。
定期检查内容及频率安排
外观检查
每月检查系统组件外观是否完好，有无损坏或泄漏现象。
功能测试
每季度进行系统功能测试，包括报警功能、联动功能等，确保系 统各项功能正常。
气压检查
每年检查系统气压是否正常，对气瓶进行称重或压力测试，确保 气体充足且压力稳定。
后期维护管理注意事项
定期对七氟丙烷气瓶进行压力检查， 确保气瓶压力正常。
对火灾自动报警系统进行定期测试和 维护，确保其能够及时准确报警。
对灭火系统各部件进行定期检查和维 护，确保其处于良好工作状态。
建立完善的维护管理制度和档案记录， 方便后期管理和维护。
培训演练计划制定
针对七氟丙烷气体灭火系统的操作使用和维护管理，制 定详细的培训计划。
对防护区进行通风换气， 确保环境符合灭火要求。
紧急启动操作步骤演示
01
02
03
04
发现火情后，立即按下紧急启 动按钮或拉动启动拉绳，启动
灭火系统。
灭火系统启动后，七氟丙烷气 体将自动喷向火源，进行灭火
。
在灭火过程中，应密切关注火 情变化，确保灭火效果。
灭火完成后，应对防护区进行 通风换气，排除残留气体。
七氟丙烷气体灭火系统说明介绍

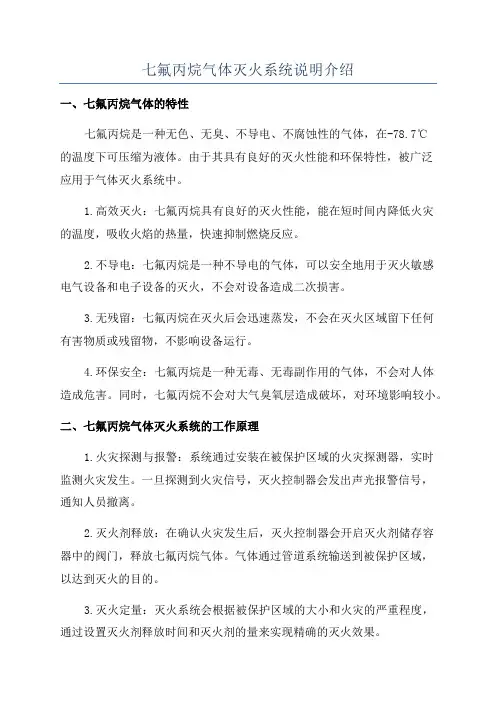

七氟丙烷气体灭火系统说明介绍一、七氟丙烷气体的特性七氟丙烷是一种无色、无臭、不导电、不腐蚀性的气体，在-78.7℃的温度下可压缩为液体。
由于其具有良好的灭火性能和环保特性，被广泛应用于气体灭火系统中。
1.高效灭火：七氟丙烷具有良好的灭火性能，能在短时间内降低火灾的温度，吸收火焰的热量，快速抑制燃烧反应。
2.不导电：七氟丙烷是一种不导电的气体，可以安全地用于灭火敏感电气设备和电子设备的灭火，不会对设备造成二次损害。
3.无残留：七氟丙烷在灭火后会迅速蒸发，不会在灭火区域留下任何有害物质或残留物，不影响设备运行。
4.环保安全：七氟丙烷是一种无毒、无毒副作用的气体，不会对人体造成危害。
同时，七氟丙烷不会对大气臭氧层造成破坏，对环境影响较小。
二、七氟丙烷气体灭火系统的工作原理1.火灾探测与报警：系统通过安装在被保护区域的火灾探测器，实时监测火灾发生。
一旦探测到火灾信号，灭火控制器会发出声光报警信号，通知人员撤离。
2.灭火剂释放：在确认火灾发生后，灭火控制器会开启灭火剂储存容器中的阀门，释放七氟丙烷气体。
气体通过管道系统输送到被保护区域，以达到灭火的目的。
3.灭火定量：灭火系统会根据被保护区域的大小和火灾的严重程度，通过设置灭火剂释放时间和灭火剂的量来实现精确的灭火效果。
4.独立控制：七氟丙烷气体灭火系统可以根据不同的需要独立控制多个保护区域，保证每个区域都能获得适当的灭火剂释放量。
三、七氟丙烷气体灭火系统的优势1.快速灭火：七氟丙烷气体灭火系统的灭火时间通常在10秒以内，能迅速抑制火灾的发展，有效避免火势蔓延。
2.节约空间：与传统的泡沫灭火系统相比，七氟丙烷气体灭火系统不需要使用大型储罐和管道，减少了占用空间，方便系统的安装和维护。
3.无损灭火：七氟丙烷气体不会对设备和物品造成损坏，适用于高值设备和重要文物的保护。
4.灵活性：七氟丙烷气体灭火系统可以根据不同的需要进行定制，适用于各种规模和类型的场所。
四、七氟丙烷气体灭火系统的应用领域1.电力行业：适用于发电厂、变电站、变配电室等场所，保护重要的电气设备和供电系统。
七氟丙烷灭火系统
安装步骤
定期检查灭火系统的各部件，确保无损坏、无泄漏。
对喷嘴、管道等进行清洁，保持畅通无阻。
定期对系统进行充装或更换灭火剂，保证灭火效果。
维护保养
常见故障及排除方法
故障1：系统无法启动
排除方法：检查电源是否正常，检查启动按钮是否损坏，检查控制线路是否连接良好。
故障2：喷嘴堵塞
故障3：系统压力不足
为确保博物馆灭火系统的有效性和可靠性，应定期进行演练和培训，提高工作人员的应急处理能力和安全意识。
精准定位和快速响应
安全性考虑
定期演练和培训
博物馆灭火系统
交通工具灭火系统
交通工具灭火系统：交通工具如飞机、火车、轮船等在运行过程中一旦发生火灾，后果不堪设想。因此，采用高效、可靠的灭火系统是至关重要的。七氟丙烷灭火系统作为一种高效、环保的灭火方式，在交通工具中得到广泛应用。
特点
定义与特点
1
2
3
七氟丙烷气体在高温下分解，产生自由基，这些自由基与火焰燃烧中的化学反应结合，从而抑制火焰燃烧。
抑制化学反应
七氟丙烷气体释放后，会稀释空气中的氧气，降低燃烧物体的氧气供应，达到灭火的目的。
稀释氧气
七氟丙烷气体在释放过程中会吸收大量的热量，降低燃烧物体的温度，从而达到灭火的效果。
冷却作用
排除方法：检查压力表是否正常，检查管道是否有泄漏，检查气瓶压力是否足够。
排除方法：拆下喷嘴进行清洗，或用气枪吹通。
04
七氟丙烷灭火系统的优点与局限性
七氟丙烷灭火系统能够迅速扑灭各类火灾，尤其适用于电子设备、高价值物品和易燃液体等场所。
高效灭火
七氟丙烷对大气臭氧层无破坏作用，且在灭火过程中不会产生有害气体或物质。
七氟丙烷气体灭火系统说明
一.主要用途与适用范围1.概述七氟丙烷（HFC227ea）灭火剂具有无色、无味、灭火后无固、液相残留物，不导电、不击穿电子电器设备等良好的性质，它作为洁净的气体灭火剂对大气的臭氧层没有破坏作用，本身属于低毒，经过大量的毒性试验，七氟丙烷的毒性与1301相当，当设计浓度小于9%可用于经常有人工作的防护区，是一种理想的灭火剂。
2.3.4.·活泼金属，如：钠、钾、镁、钛、铀、锆等；·金属氢化物，如氢化钠、氢化钾等。
二.系统技术参数1.七氟丙烷灭火剂七氟丙烷灭火剂是不导电介质，不含水性物质，不含有固体粉尘、油渍，它是液态储存，气态释放。
喷放后可自然排出或由通风系统迅速排除。
现场无残留物，不会受到污染，善后处理方便。
其物理特性见下表表1.七氟丙烷物理性质2.灭火机理七氟丙烷灭火剂由于缺乏对臭氧层具有破坏作用而对灭火有很好效果的溴元素，因而要求灭火浓度偏高。
但其灭火机理是对火产生物理变化及化学反应（1301仅产生化学反应），而且进行三气体灭氟丙烷灭火瓶、钢瓶架、单向阀、集流管、安全泄放装置、驱动装置、软管、选择阀、管网及喷嘴等）组成。
单元独立系统示意图图中1.喷头2.火灾探测器3.压力开关4.安全阀5.HFC227ea灭火瓶组6.电磁启动器7.启动气瓶8.报警控制器9.喷洒指示灯10.紧急启动/停止按扭11.声光讯响器（室内室外各一个）组合分配系统示意图图中：1.喷头2.火灾探测器3.压力开关4.安全阀5.气动启动头6.选择阀7.单向阀8.HFC227ea灭火瓶组9.电磁启动器10.启动气瓶11.报警控制器12.喷洒指示灯13.紧急启动/停止按扭14.声光讯响器（室内室外各一个）·单元独立系统—一个七氟丙烷供应源，通过固定的管网和喷嘴，对一个防护区或保护对象实施保护。
·组合分配系统—一个七氟丙烷供应源，通过区域选择阀、固定的管网和喷嘴，对两个或两个以上的防护区或保护对象实施保护。
七氟丙烷灭火系统使用操作及注意事项
七氟丙烷灭火系统使用操作及注意事项七氟丙烷（HFC-227ea）灭火系统是一种常用的气体灭火系统，广泛应用于各种重要场所，例如计算机房、电信设备房、控制室等。
这种灭火系统的操作和注意事项对于保障人员安全和设备的正常运行非常重要。
下面是关于七氟丙烷灭火系统的使用操作及注意事项。
一、操作步骤：1.确认火灾发生的位置和范围，并迅速将人员撤离到安全地点。
2.在触发灭火系统前，确保已打开储存七氟丙烷的主阀门。
3.手动激活灭火系统：按下手动启动按钮，触发灭火系统启动。
储存七氟丙烷的容器将开始释放灭火剂。
4.警告人员，确保没有人留在火灾现场。
5.从安全地点观察灭火系统的运行情况。
灭火系统通常会在10秒到30秒内完成对火灾源的灭火。
6.灭火完成后，确保火灾已完全熄灭，再返回火灾现场。
二、注意事项：1.在使用七氟丙烷灭火系统之前，要对系统进行定期检查和维护，确保各个部件的正常工作。
2.在灭火系统激活后，不要进入火灾现场。
七氟丙烷具有窒息性，可能会危及人员安全。
3.灭火系统的放置位置应考虑到火灾区的密闭性和通风情况，确保灭火剂能够覆盖到火灾区域的全部。
4.在激活灭火系统之前，要确保所有人员已经撤离到安全地点，并通知相关人员不要返回火灾现场。
5.灭火系统的工作温度范围通常在0°C到50°C之间，超过或低于这个范围可能会影响系统的正常工作。
6.灭火系统的容器和管道应符合相关标准，并要定期检查其是否有泄漏现象。
7.确保每个灭火系统都有明显的标识和说明，方便人员在火灾发生时及时操作。
8.在使用七氟丙烷灭火系统时，应注意避免火源、明火等可能引起火灾的危险因素。
三、紧急逃生措施：2.尽量使用疏散通道逃生，不要使用电梯，以免被困。
3.佩戴口罩等防护用品，避免吸入有毒烟雾。
4.在烟雾过浓时，蹲低身体，尽量避免吸入高浓度烟雾。
5.在逃生过程中，遇到插电设备时，应注意避开电源，并尽量避免使用明火灯具。
四、事后处理：1.确保灭火系统已经将火灾彻底扑灭后，再返回火灾现场进行处理。
七氟丙烷气体灭火系统
七氟丙烷气体灭火系统一、七氟丙烷气体灭火系统简介及组成七氟丙烷（HFC-227ea）是一种无色无味，可低压液化贮存的以化学灭火方式为主的气体灭火剂，其毒性比卤代烷灭火剂更小，对臭氧层的耗损潜能值为零，具有不导电，无二次污染，灭火效能高对电器.电子设备无腐蚀及污损的特点，特别适用于有人员工作的场所，如计算机房、电讯中心、图书馆、配电房等重要场所的保护。
七氟丙烷（HFC-227ea）灭火系统按类别可分成：有管网七氟丙烷灭火系统和无管网柜式七氟丙烷灭火装置。
有管网七氟丙烷灭火系统由七氟丙烷贮存瓶、容器阀、氮气瓶组、电磁驱动装置、选择阀、单向阀、集流管、连接管、信号反馈装置、喷头等部件组成。
需要设置专用的气瓶间。
无管网柜式七氟丙烷灭火装置由七氟丙烷贮存瓶、容器阀、电磁驱动装置、连接管、信号反馈装置、喷头等部件组成。
不需要设置专用的气瓶间。
本系统在保护区内设置有气体灭火控制器、烟感、温感、声光报警、警铃、放气指示灯、紧急启动按钮。
当有火情时，烟感、温感同时探测到火灾信号反馈到气体灭火控制器，警铃和声光器报警，保护区内人员开始疏散，系统延迟30秒后，开始向保护区喷气，同时保护区门口的放气指示灯点亮，警告人员不得入内。
如在火情时，报警系统出现故障，可通过保护区门口的紧急起停按钮，手动按下进行人工放气。
如出现误报警状态，也可通过该按钮，停止向保护区放气。
二、七氟丙烷气体灭火系统工作前提条件：电磁驱动装置上装有挡片，是为了防止在运输、安装、调试过程中碰撞、震动使闸门误动作。
在现场安装完毕，投入使用前必须抽出安全挡片，否则阀门将打不开。
三、七氟丙烷气体灭火系统有三种控制方式：1.自动控制方式：控制器上控制方式选择开关，置于“自动”位置时，灭火装置处于自动控制状态。
当只有一种探测器发出火灾信号时，控制器即发出异常声光信号，通知有异常情况发生，而并不启动灭火装置；当两种探测器同时发出火灾信号时，探测器会发出火灾声光报警，通知火灾发生，请有关人员撤离现场，并向控制中心发出火灾信号，控制器发出联动指令，关闭风机、防火阀等联动设备，经过30秒延时后，发出灭火指令，启动电磁驱动装置，释放灭火剂实施灭火，门口放气指示灯会显示放气勿入。
七氟丙烷自动灭火系统
七氟丙烷自动灭火系统简介七氟丙烷自动灭火系统是一种常见的灭火设备，用于灭火和控制火灾。
它是一种高效、环保的灭火系统，可以用于各种场所，包括建筑物、计算机机房、图书馆、博物馆等。
工作原理七氟丙烷自动灭火系统主要依靠七氟丙烷作为灭火药剂进行灭火。
当监测到火灾发生时，系统会自动释放储存在压力罐内的七氟丙烷。
七氟丙烷会迅速蔓延到火灾区域，并与火焰相互作用以抑制火势。
七氟丙烷具有以下几个特点： - 无色、无臭，不会破坏物品表面 - 低毒性，不会对人体造成危害 - 低温冷冻，可以迅速降低火势 - 高效灭火性能，能迅速抑制火焰系统组成七氟丙烷自动灭火系统主要由以下几个部分组成：1.储存装置：存放七氟丙烷的压力罐和管道系统。
压力罐通常由钢制成，能够承受高压。
管道系统将储存装置与火灾区域连接起来，并保证七氟丙烷能够迅速释放。
2.火灾探测器：用于检测火灾的发生。
常见的火灾探测器包括烟雾探测器、热感应探测器等。
当火灾探测器监测到火灾信号时，会触发灭火系统。
3.灭火装置：用于释放七氟丙烷并实施灭火。
灭火装置通常由喷嘴和喷洒装置组成，能够将七氟丙烷均匀地喷洒到火焰区域。
喷嘴通常采用特殊设计，以确保七氟丙烷能够均匀地覆盖整个火灾区域。
4.控制系统：用于监控和控制七氟丙烷自动灭火系统的运行。
控制系统可以根据火灾探测器的信号自动触发灭火装置的释放。
同时，它还可以监测七氟丙烷的压力和储存量，确保系统处于正常工作状态。
使用场景七氟丙烷自动灭火系统适用于各种场景，包括但不限于：•建筑物：包括住宅、商业建筑和工业厂房等。
•计算机机房：用于保护计算机设备和数据免受火灾的威胁。
•图书馆和博物馆：用于保护文献、艺术品和珍贵文物等。
•电气设备房：用于灭火和保护电气设备免受火灾危害。
注意事项在使用七氟丙烷自动灭火系统时，需要注意以下几个事项：1.确保按照相关法规和标准进行安装和维护。
2.定期检查系统的工作状态，确保其正常运行。
3.需要具备合格的专业人员进行系统的安装、维修和测试。
七氟丙烷灭火系统说明书(无管网)
昂贵的医疗设施、贵重工业设备、博物馆和艺术馆、图书馆、档案馆、贵重物品 库、应急电力设施、易燃液体存储区、洁净厂房等重点场所的消防保护，也可以 用于生产作业火灾危险场所，如喷漆生产线、电器老化间、轧制机、印刷机、融 化槽、烘干设备、水泥生产流程中的煤粉仓，以及船舶机舱、货舱等。
2、灭火装置控制程序 .....................................................................................................2 3、灭火装置结构图 ..............................................................................................2
B
1、概述
1.1 系统简介 柜式灭火装置也称为无管网灭火系统、预制灭火系统，由灭火剂储瓶、容器
阀、驱动器、高压软管、压力信号器、喷嘴、柜体等组成，不需安装灭火剂输送 管道，不需设置专用的储瓶间。装置设置在防护区内，当火灾发生时，直接向防 护区喷射灭火剂，灭火剂无管路损失，灭火速度更快、效率更高。装置具有自动、 手动和机械应急操作三种启动方式。
3.1 单瓶组柜式灭火装置 ...............................................................................2 3.2 双瓶组柜式灭火装置 ...............................................................................3 4、启动方式 .....................................................................................................................3 4.1 自动启动方式..........................................................................................3 4.2 手动启动方式..........................................................................................4 4.3 机械应急操作启动方式 ...........................................................................4 5、主要技术参数 .............................................................................................................4 6、灭火装置主要部件 .....................................................................................................5 6.1 柜体 ........................................................................................................5 6.2 灭火剂瓶组 .............................................................................................6
七氟丙烷气体灭火系统说明
七氟丙烷气体灭火系统说明七氟丙烷（HFC-227ea、FM-200）是无色、无味、不导电、无二次污染的气体，具有清洁、低毒、电绝缘性好，灭火效率高的特点，特别是它对臭氧层无破坏，在大气中的残留时间比较短，其环保性能明显优于卤代烷，是为止研究开发比较成功的一种洁净气体灭火剂，被认为是替代卤代烷1301、1211的最理想的产品之一。
一、基本介绍七氟丙烷自动灭火系统是集气体灭火、自动控制及火灾探测等于一体的现代化智能型自动灭火装置，符合DBJ15-23-1999《七氟丙烷（HFC-227ea）洁净气体灭火系统设计规范》及ISO14520-9《气体灭火系统-物理性能和系统设计》系统设计及产品标准规范的要求，本系统装置设计先进、性能可靠，操作简单，环保良好等特点。
七氟丙烷自动灭火系统由储存瓶组、储存瓶组架、液流单向阀、集流管、选择阀、三通、异径三通、弯头、异径弯头、法兰、安全阀、压力信号发送器、管网、喷嘴、药剂、火灾探测器、气体灭火控制器、声光报器、警铃、放气指示灯、紧急启动/停止按扭等组成。
自动、手动、机械应急手动和紧急启动/停止四种控制方式二、灭火特性1、灭火效率高；2、洁净环保具有良好的清洁性，在大气中完全汽化不留残渣；3、经济实惠；4、良好的电气绝缘性；5、适用于有人工作的场所，对人体基本无害三、注意事项七氟丙烷气体灭火系统一般常见的有管网式、柜式、悬挂式，这三种也属于内储压七氟丙烷气体灭火系统，其输送距离30米以内，还有一种是外储压七氟丙烷气体灭火系统，其输送距离可以达到150米，选择气体灭火方案，不要盲目地选择，一般根据防护区的大小及结构选择适合的气体灭火方案，这样不会造成经济浪费。
四、防护区域常见的防护区有：电子计算机房、数据处理中心、电信通讯设施、过程控制中心、昂贵的医疗设施、贵重的工业设备、档案馆、图书馆、博物馆及艺术馆、洁净室、消声室、应急电力设施、易燃液体存储区等，也可用于生产作业火灾危险场所，像喷漆生产线、电器老化间、轧制机、印刷机、油开关、油浸变压器、浸渍槽、熔化槽、大型发电机、烘干设备、水泥生产流程中的煤粉仓，以及船舶机舱、货舱等，经常有人工作而需要设置气体保护的区域或场所五、技术摘要5.1、一般规定5.1.1、在进行气体灭火系统施工时备齐下列技术资料：5.1.1.1、设计施工图，设计说明书，系统及其主要组件的使用维护说明书和安装手册。
七氟丙烷气体灭火
管道接头
用于连接管道，需保证连 接牢固、密封性好。
管道支架
用于支撑管道，防止管道 因重力而发生弯曲或变形。
喷头与释放阀
喷头
用于喷出七氟丙烷气体，需根据 灭火需求选择合适的喷头型号和 数量。
释放阀
用于控制七氟丙烷气体的释放， 需保证释放阀的开启和关闭灵活 可靠。
监控系统
探测器
用于监测火源和温度，当探测到火源 时，及时发出报警信号。
按照规定要求，将储气瓶安装在指定 位置，并确保稳固可靠。
03
安装喷嘴
根据灭火需求，选择合适的喷嘴并安装在管 路上，确保喷嘴方向正确且牢固可靠。
05
02
安装准备
清理现场，确保无杂物阻碍安装；检查灭火 系统组件是否完好无损，确保符合安装要求。
04
连接管路
将七氟丙烷气体灭火系统的管路按照 设计要求连接起来，确保密封良好， 无泄漏现象。
随着新能源设施的增多，七氟丙烷气体灭火系统将应用于更多的 电力、电池储能等设施的消防安全保护。
无人值守设备
针对无人值守的重要设备，七氟丙烷气体灭火系统将发挥重要作用， 保障设备的正常运行和安全。
高价值物品
随着社会经济的发展，七氟丙烷气体灭火系统将更多地应用于博物 馆、档案馆、数据中心等高价值物品的保护。
02 七氟丙烷气体灭火系统组 成
储存装置
01
02
03
储存容器
用于储存七氟丙烷气体的 容器，需符合相关标准和 规定，确保安全可靠。
压力表
用于监测储存容器内的压 力，保证七氟丙烷气体灭 火系统正常工作。
安全阀
用于控制储存容器的压力， 防止容器因压力过高而发 生爆炸。
输送管道
不锈钢管
七氟丙烷气体灭火系统说明介绍
七氟丙烷气体灭火系统说明七氟丙烷（HFC-227ea、FM-200）是无色、无味、不导电、无二次污染的气体，具有清洁、低毒、电绝缘性好，灭火效率高的特点，特别是它对臭氧层无破坏，在大气中的残留时间比较短，其环保性能明显优于卤代烷，是目前为止研究开发比较成功的一种洁净气体灭火剂，被认为是替代卤代烷1301、1211的最理想的产品之一。
一、基本内容七氟丙烷（HFC-227ea、FM-200）是无色、无味、不导电、无二次污染的气体，具有清洁、低毒、电绝缘性好，灭火效率高的特点，特别是它对臭氧层无破坏，在大气中的残留时间比较短，其环保性能明显优于卤代烷，是目前为止研究开发比较成功的一种洁净气体灭火剂，被认为是替代卤代烷1301、1211的最理想的产品之一。
目录简介构成灭火特性启动方式应用场所七氟丙烷气体灭火系统施工技术摘要编辑本段编辑本段简介七氟丙烷自动灭火系统是集气体灭火、自动控制及火灾探测等于一体的现代化智能型自动灭火装置，符合DBJ15-23-1999《七氟丙烷（HFC-227ea）洁净气体灭火系统设计规范》及ISO14520-9《气体灭火系统-物理性能和系统设计》系统设计及产品标准规范的要求，本系统装置设计先进、性能可靠，操作简单，环保良好等特点。
编辑本段编辑本段构成七氟丙烷自动灭火系统由储存瓶组、储存瓶组架、液流单向阀、集流管、选择阀、三通、异径三通、弯头、异径弯头、法兰、安全阀、压力信号发送器、管网、喷嘴、药剂、火灾探测器、气体灭火控制器、声光报器、警铃、放气指示灯、紧急启动/停止按扭等组成。
二、灭火特性1、灭火效率高；2、洁净环保具有良好的清洁性，在大气中完全汽化不留残渣；3、经济实惠；4、良好的电气绝缘性；5、适用于有人工作的场所，对人体基本无害；6、携带方便，便于操作。
三、启动方式自动、手动、机械应急手动和紧急启动/停止四种控制方式，1、在自动控制状态下，自行控制监控防护区。
2、机械应急手动控制当保护区发生火情，而火灾报警控制器(或另设的手动控制盒)又不能发出灭火指令时，应通知保护区内有关人员迅速撤离现场，关闭联动设备，然后拔出相应电磁阀上的安全止动片，压下手柄，即可打开选择阀、瓶头阀，释放灭火剂，实施灭火。
七氟丙烷灭火系统使用说明书
七氟丙烷灭火系统使用说明书-CAL-FENGHAI.-(YICAI)-Company One1七氟丙烷灭火系统使用说明书1.系统简介近年来，为保护大气臭氧层、维护人类生态环境，国内外消防界已开发出多种替代卤代烷1201、1301的气体灭火剂及卤代烷替代灭火系统，七氟丙烷是目前替代物中应用较广的产品，且已应用多年，有较好的效果和一定的经验。
七氟丙烷（HFC-227ea）灭火剂具有清洁（在大气中完全汽化不留残渣）、低毒（无毒性反应浓度NOAEL=9%）、良好电绝缘性、灭火效率高、不破坏大气臭氧层（对臭氧层的耗损潜能值ODP=0，温室效应潜能值GWP=，大气中存留寿命ALT=31年）的特点，是替代卤代烷灭火剂的洁净气体中的较优者。
七氟丙烷的灭火机理与卤代烷系列灭火剂的灭火机理相似，属于化学灭火的范畴，通过灭火剂的热分解产生含氟的自由基，与燃烧反应过程中产生支链反应的H+、OH-、O2-活性自由基发生气相作用，从而抑制燃烧过程中化学反应来实施灭火。
七氟丙烷灭火系统适用于以全淹没灭火方式扑救电气火灾、液体火灾或可熔固体火灾、固体表面火灾、灭火前能切断气源的气体火灾，保护计算机房、通讯机房、变配电室、精密仪器室、发电机房、油库、化学易燃品库房及图书库、资料库、档案库、金库等场所。
不适用于扑救硝化纤维、硝酸纳等氧化剂或含氧化剂的化学制品火灾，钾、镁、钠、钛、锆、铀等活泼金属火灾，氢化钾、氢化钠等金属氢化物火灾，过氧化氯、联胺等能自行分解的化学物质火灾，可燃固体物质的深位火灾。
系统安全使用警示：本系统充装的灭火剂在灭火时会分解产生一定量的氟化氢气体，高浓度氟化氢气体能对人员造成伤害。
2.系统主要性能参数灭火剂瓶组规格: 70L/100L/120L/150L20℃储存压力:最大工作压力(50℃):启动方式: 电磁启动、机械应急启动驱动气体瓶组氮气源压力: ±(20℃)电磁驱动装置启动电源: DC24V/灭火剂充装密度: ≤950Kg/m3灭火剂喷放时间: ≤8s防护区环境温度: -10℃～50℃灭火剂瓶组喷放剩余量: ≤2Kg/瓶组储瓶间室温要求: -10℃～50℃3. 系统示意图单元独立系统指由一套灭火剂瓶组保护一个防护区的系统形式。
七氟丙烷灭火系统使用说明
七氟丙烷灭火系统1、系统用途：计算机房、通讯机房、控制室、贵重设备室、文物资料珍藏库A 、数据存储间、发电机房、油浸变压器室、变电室、电路断路器、循环设备、液压设备、烘干设备、除尘设备、喷漆生产线等场所或设备的消防保护。
2.系统结构1.气流单向阀2. 低通高阻阀3. 电磁瓶头阀4. 自锁压力开关5.溶济量表8.液体单向阀7.气体报警灭火控制器 8.瓶头阀 9.选择阀 10.安全阀 11.高压金属软管3．系统工作原理对于系统不同的控制方式，其工作原理如下：3.1 自动控制将灭火控制器上控制方式选择键拨到“自动”位置时，灭火系统处于自动控制状态。
当保护区发生火情，火灾探测器发出火灾信号，经报警控制器确认后，灭火控制器即发出声、光报警信号，同时发出联动指令，相关设备联动，经过一段延时时间，发出灭火指令，启动装置动作打开相应的选择阀和瓶头阀，释放灭火剂，实施灭火。
3.2 电气手动控制将灭火控制器上控制方式选择键拨到“手动”位置时，灭火系统处于手动控制状态。
当保护区发生火情，按下手动控制盒或控制器上“启动”按钮，灭火控制器即发出声、光报警信号，同时发出联动指令，相关设备联动，经过一段延时时间，发出灭火指令，启动装置动作打开相应的选择阀和瓶头阀，释放灭火剂，实施灭火。
3.3 机械应急操作当保护区发生火情，控制器不能有效地发出灭火指令时，应立即通知有关人员迅速撤离现场，打开或关闭联动设备，然后拔出相应电磁阀上的插销，向上扳动手柄即可，启动装置动作，开启选择阀、瓶头阀，释放灭火剂，实施灭火。
3.4 紧急停止操作当发出火灾警报，而在延时时间内发现不需启动灭火系统进行灭火时，按下手动控制盒或灭火控制器上的“紧急停止”按钮，即可阻止灭火指令的发出。
4.系统动作程序方框图5．系统操作规程5.1 操作者应认真阅读本产品操作指导手册，熟悉相关图纸资料。
5.2本系统装置与自动报警灭火控制系统一起，组成完整的火灾报警灭火系统，具有自动、电气手动、机械应急手动三种控制方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一. 主要用途与适用范围1. 概述七氟丙烷（HFC227ea）灭火剂具有无色、无味、灭火后无固、液相残留物，不导电、不击穿电子电器设备等良好的性质，它作为洁净的气体灭火剂对大气的臭氧层没有破坏作用，本身属于低毒，经过大量的毒性试验，七氟丙烷的毒性与1301相当，当设计浓度小于9%可用于经常有人工作的防护区，是一种理想的灭火剂。
七氟丙烷（HFC227ea）是一种有效的灭火剂，能够用于扑救可燃液体和可熔化固体的火灾、可燃固体的表面火灾、电气火灾。
七氟丙烷液相储存具有良好的稳定性，应用于全淹没系统，灭火以冷却、降低氧浓度和化学抑制作用为原理，灭火效果好。
适用于替代已有的卤代烷灭火系统，是卤代烷灭火剂较理想的替代品。
七氟丙烷灭火系统是由我国最早研制开发包括卤代烷1211、1301等气体灭火系统在内的一批消防行业专家研制出的一种新型气体灭火系统设备，其性能稳定可靠，功能完备，灭火效果良好，且安装、维护、操作简便，省时省力。
2. 适用的场所电子计算机房、通讯机房、资料处理及贮存中心、紧急电力供应设施、发电机房、昂贵的医疗设施、图书馆和档案库、文物资料珍藏库等。
3. 七氟丙烷适合扑救以下物质火灾·可然液体和可熔化固体的火灾；·可燃固体的表面火灾：·电气火灾。
4. 七氟丙烷不适合扑救以下物质火灾·硝化纤维、氯酸钠、硝酸钠、火药等含氧化剂的化学制品火灾；·活泼金属，如：钠、钾、镁、钛、铀、锆等；·金属氢化物，如氢化钠、氢化钾等。
二. 系统技术参数1. 七氟丙烷灭火剂七氟丙烷灭火剂是不导电介质，不含水性物质，不含有固体粉尘、油渍，它是液态储存，气态释放。
喷放后可自然排出或由通风系统迅速排除。
现场无残留物，不会受到污染，善后处理方便。
其物理特性见下表表1. 七氟丙烷物理性质分子式CF3CHFCF3蒸汽压力（21℃） 4.04 kg/cm2分子量170.03 蒸汽密度（21℃）32.2 kg/m3冰点-131℃液体密度（21℃）1400 kg/m3 沸点（1大气压）-16.36℃最大充装密度1150 kg/m32. 灭火机理七氟丙烷灭火剂由于缺乏对臭氧层具有破坏作用而对灭火有很好效果的溴元素，因而要求灭火浓度偏高。
但其灭火机理是对火产生物理变化及化学反应（1301仅产生化学反应），而且进行淹没式设计，使其整个灭火过程高效、快速，而且不可能发生再燃。
3. 系统参数·系统工作压力 2.5或4.2 (MPa)·设计温度 -20～55 (℃)·系统运行/储存温度 0～55(℃)·系统工作电源 AC220 (V)、DC24 (V)·系统灭火剂喷放时间≤1O (s)·系统启动方式电、气、机械 (自动、手动、应急操作)·系统电磁启动电流 0.75 (A)·系统气动启动压力≤ 2(MPa)·系统手动操作力≤ 50(N)·系统贮存容器容积 70、90、120、150、180 (L)三. 系统组成1.七氟丙烷灭火系统组成七氟丙烷灭火系统主要由火灾探测控制单元（包括火灾探测器、报警控制器、气体灭火控制盘、声光讯响器、喷洒指示灯、紧急启动/停止按钮等）、灭火系统单元（包括七氟丙烷灭火瓶、钢瓶架、单向阀、集流管、安全泄放装置、驱动装置、软管、选择阀、管网及喷嘴等）组成。
15N 73468102911七氟丙烷灭火瓶七氟丙烷灭火瓶七氟丙烷灭火瓶单元独立系统示意图图中1.喷头 2.火灾探测器 3.压力开关 4.安全阀 5.HFC227ea 灭火瓶组 6.电磁启动器 7.启动气瓶8.报警控制器 9.喷洒指示灯 10.紧急启动/停止按扭 11.声光讯响器（室内室外各一个）A室1341214129N 10N B室65AB 3111312141287B A七氟丙烷灭火瓶七氟丙烷灭火瓶七氟丙烷灭火瓶隆华隆华隆华A BAB组合分配系统示意图图中：1.喷头 2.火灾探测器 3.压力开关 4.安全阀 5.气动启动头 6.选择阀 7.单向阀8.HFC227ea 灭火瓶组 9.电磁启动器 10.启动气瓶 11.报警控制器 12.喷洒指示灯 13.紧急启动/停止按扭 14.声光讯响器（室内室外各一个）·单元独立系统— 一个七氟丙烷供应源，通过固定的管网和喷嘴，对一个防护区或保护对象实施保护。
·组合分配系统—一个七氟丙烷供应源，通过区域选择阀、固定的管网和喷嘴，对两个或两个以上的防护区或保护对象实施保护。
·无管网灭火装置—七氟丙烷无管网灭火装置是由一个灭火剂储瓶组、电动启动单元、反馈装置、喷嘴、箱体等组件集成的结构紧凑、外型美观的灭火装置。
它可与火灾探测器、灭火控制器组成自动灭火装置，具有自动、手动、应急操作三种启动方式。
2. 七氟丙烷系统动作程序·自动启动—是从火灾探测报警、关闭联动设备到释放灭火剂均由系统自动完成，而不需要人员介入的操作与控制方式。
七氟丙烷灭火系统只需要由报警控制器或气体灭火控制盘输出一个启动信号（DC24V 0.75A）给电磁启动器，灭火剂将自动喷洒。
·手动启动—人员接到火警信号后，经确认再启动手动按钮，通过报警控制器操作联动设备和释放灭火剂的操作与控制方式。
·应急操作—人员可以通过系统所设的机械式启动机构，直接释放灭火剂的操作方式。
七氟丙烷灭火系统是在容器阀上直接连接机械应急启动机构。
四. 系统部件七氟丙烷灭火系统主要部件有：·七氟丙烷灭火瓶·压力开关·电磁启动器·钢瓶架·启动气瓶·集流管·单向阀·集流管安全阀·气控单向阀·喷嘴·金属软管·高压管件·选择阀1. 七氟丙烷灭火瓶七氟丙烷灭火瓶是由灭火剂贮存容器、容器阀及所贮存的七氟丙烷灭火剂组成。
■用途：平时用来贮存七氟丙烷灭火剂，火灾发生时将七氟丙烷灭火剂释放实施灭火。
■结构：容器为锰钢或铬钼钢热轧成整体钢瓶。
容器阀采用不锈钢与铜合金金属材料，结构紧凑、流体阻力小，上有安全泄放装置，安全可靠。
■应用：由金属软管、单向阀与集流管相连接。
七氟丙烷灭火瓶2. 电磁启动器■ 用途：安装在启动气瓶或七氟丙烷灭火瓶和选择阀上，按灭火控制指令，启动相应的容器阀和选择阀。
■ 结构：由电磁执行机构组成，视系统的需要分别可配装手动启动头、气动启动头或气动/手动两用启动头。
其结构先进、作用力大、可靠性强、灵活机动。
■ 应用：启动气瓶、灭火瓶或选择阀固定后安装电磁启动器，安装前应检查其保险、安全销及铅封是否完好，顶杆是否复位。
控制线应用锡焊焊接，并加套防护软管。
3. 启动气瓶■ 用途：贮存启动气源（氮气）的先导启动气瓶。
■ 结构：由容器、容器阀及电磁启动器组成，可视系统需要配装手动启动头或两用启动头，其密封性强、动作灵敏可靠。
■应用：固定在专用瓶组架上，尽量靠近选择阀和灭火瓶组架。
规格型号项 目 QMP70 QMP90 QMP120 QMP120 QMP150 QMP180设计压力（MPa ）5.3 工作压力（MPa ） 2.5/4.2 环境温度（℃） 0～55灭火瓶容积 V （L ） 70 90 120 120 150 180 灭火瓶外径 D （mm ） Φ350 Φ400 灭火瓶高度 H （mm ） 933 1141 1453 1156 1397 1632 灭火瓶净重（Kg ） 6984106118 134 153最大充装密度（Kg/m 3） 1150灭火剂剩余量（Kg ） 2.5 3 容器阀公称通径（mm ） 40 50容器阀当量长度（m ） 6（含虹吸管）容器阀出口螺纹 M56×1.5 M68×1.5安全泄放压力（MPa ）6.8±0.34型号 连接尺寸mm 输出推力 N 气动压力MPa 手动操作力N 启动电源 额定电压 额定电流 DT4M30×15≥3802～15≤50DC24V0.75A~4. 单向阀■ 用途：安装在七氟丙烷集流管上，防止七氟丙烷从集流管倒流。
■ 结构：由阀体、阀芯和弹簧等件组成。
结构新颖、动作灵活、密封性强、流体阻力小。
■ 应用：应定期检查阀芯的灵活性和密封性。
5. 气控单向阀■ 用途：用于系统启动的控制气路上。
■ 结构：由阀体、阀芯和弹簧等件组成，结构新颖、动作灵活、密封性强、安装方便。
■应用：气控管路采用卡套式管接头连接方式，气控管采用φ6×1/T3 紫铜管，管端部要求垂直，不应有毛刺和缩孔现象，要保证其圆度。
气控单向阀应定期检查阀芯的灵活性和密封性规格型号项 目 QP4设计压力（MPa ） 15 工作压力（MPa ） 6 环境温度（℃） 0～49 灭火瓶容积 V （L ） 4 充装介质 N 2启动电源 DC24V 0.75A气动压力（MPa ） 2～15 手动操作力（N ）≤50型号 公称通径 mm 设计压力 MPa 当量长度m 进口尺寸 出口尺寸 DF32 32 13.7 2.8 M60×1.5 M45×1.5 DF4040 4.2 3.2 M76×1.5 M56×1.5 DF50504.23.6M90×1.5M68×1.5型 号 公称通径 mm设计压力 MPa 最小开启 压力MPa 进出口尺寸 QDF4415≤0.5M12×1.56. 金属软管■ 用途：用于容器阀与单向阀之间的柔性连接，缓解七氟丙烷灭火剂的流动冲击。
■ 结构：采用不锈钢波纹管和不锈钢丝网制作，两端采用球面密封形式。
■ 应用：结构紧凑、耐压强度高、柔性好、密封性强。
安装时注意不得形成锐角和扭曲。
7. 选择阀■ 用途：七氟丙烷灭火系统组合成分配系统时设此阀，引导灭火剂流向对应的保护区。
■结构：采用不锈钢和铜合金材料制作，结构新颖独特、体积小、重量轻，数百次启动能保证动作灵活，复位后密封可靠。
■应用：选择阀安装高度应以选择阀先导阀的高度为准,一般不高于1.7m ，两阀之间距离应不小于500mm ，选择阀牢固的固定在管路上后，再安装电磁启动器，释放后应由人工进行复位。
型号 公称通径 mm 设计压力 MPa 长度 mm 当量长度m 进出口尺寸QDF40 40 4.2 445 1 M56×1.5 QDF50504.24901.2M68×1.58. 压力开关■ 用途：安装在选择阀的出气口一端（无选择阀的独立系统可安装在集流管上），当释放七氟丙烷灭火剂时，压力开关动作，将信号送到放气灯、声光报警器和控制中心等部位。
