浅谈环网柜的设置
环网柜的工作原理
环网柜的工作原理
环网柜是一种用于电力系统中的综合型高压开关设备，其工作原理主要包括以下几个方面：
1. 系统连通性：环网柜通过连接各种高压电器设备，如断路器、负荷开关、隔离开关等，构建起一个连通的电力系统。
这些设备可以实现对电力系统的开关控制和保护功能。
2. 输电线路控制：环网柜通常用于区域内多条输电线路的控制和调度。
通过操作环网柜上的开关设备，可以实现对不同输电线路的切换和接通。
3. 安全保护：环网柜上设置有各种保护装置，如过载保护、短路保护、接地保护等。
当电力系统出现异常情况时，这些保护装置能够及时检测到，并切断故障部分，以保护电力设备和系统的安全运行。
4. 远程监控：现代环网柜通常配备有远程监控系统，可以实时监测环网柜的运行状态，并将相关数据传输给运维人员。
这样可以及时发现潜在问题，并采取相应的措施，提高电力系统的可靠性和可维护性。
总的来说，环网柜通过连接和控制各种高压电器设备，以确保电力系统的连通性和安全性。
同时，通过配备远程监控系统，可以实时监测环网柜的运行状态，提高系统的可靠性和可维护性。
浅谈环网柜的设置
１ ． ４ 站址 选 择 环 网柜 站址 选 择基 本 要求 是 靠 近负荷 中心。黄金 园环 网柜位 置 正处于 黄金 园 片区企 业 的中心位 １环 网柜 可研 报告 部分 置， 且 周边 道路 、 管 网 已基 本 形 成 ， 在 该位 置 设置环 网柜 有 １ ． １ 编 制 内 容 论 证 黄 金 园 新 建 环 网 柜 建 设 的 必 要 利 于 负荷 的分 配 、 电缆 的进 出线 ， 且 不 会影 响道 路基 础 设 Ｉ 生、 合 理性 及 可行 性 、 环 网柜 接入 系统 方案 ， 提 出环 网柜 总 施 建设和 企业 开 工建 设。 体规模 和 主接 线 ， 进行 技 术经 济 评估 ， 作 出 设计 方案 ， 包括 １ ． ５ 工程 设想 （ １ ） 电气 主接 线 。黄 金 园环 网柜 采 用单 环 网柜 电气 、 土建 工程 、 光纤 通信 工程 及 １ Ｏ ｋ Ｖ线路 工程 。 母线 一进 四出接线 ， 并 配一组 母线 Ｐ Ｔ 。② 主要 电气设备 选 １ ． ２ 工 程项 目概 况 片 区 内开 闭所 建 设工 期 无法 满 足 择。 黄金 园片 区规 划性质 以工业 为主 ， 对供 电质 量、 可靠 性 入 住企 业 用 电需 求 ， 在 黄 金 园新 建一 座环 网柜 来 提供 这 几 和连 续性 要 求较 高 。为 了全 面提 升 配 电网络 管理水 平 ， 加 家企业 生 产 用 电 ， 环 网柜 命名 为黄金 园环 网柜。 工程 建 设 强 配 电网设 备性 能 ， 因而 主 设备 应 选 用 可靠 性 高 ， 技 术 性 规 模 能 良好 ， 维 护工 作量 小 的设备 。 ⑨ 站 用 电源系 统。 在 环 网柜 项 目名 称 本 期 内设 一套 Ｆ Ｔ Ｕ， Ｆ Ｔ Ｕ 内配 一套 直流 系统 ，以提供 开 关柜 操 环 网柜 建 设 规 模 一进 四出 作 电源 ， Ｆ Ｔ Ｕ 电源引 自母线 Ｐ Ｔ二 次侧。（ 环 网柜 接地 ： 环 进 线 电缆 单回Ｙ Ｊ Ｖ ２ ２ — ８ ． ７ ／ １ ５ — ３ Ｘ ３ ０ ０ 管 沟 利 用 片 区 已有 管沟 及 新 建 管 沟 网柜 接地 网 以水平 接地 体 为主 ， 垂 直接 地体 为辅 的复合 人
环网柜的设计标准有哪些
环网柜的设计标准有哪些
环网柜是一种用于配电和集中控制的设备，其设计标准是确保其性能、安全和使用寿命等方面达到最佳状态的准则。
下面是环网柜的设计标准的一些要点：
1. 相关标准和规范：环网柜的设计应符合相关的国家、行业和地区标准，例如GB、IEC、ANSI等标准。
2. 等级和类型：环网柜的设计应根据需要的电压等级和类型进行选择，例如低压环网柜、中压环网柜和高压环网柜。
3. 外观与尺寸：环网柜的外观应符合美观和统一性的要求，尺寸应适应安装和布线要求。
4. 材料和构造：环网柜的主要材料应具备良好的导电、绝缘、耐腐蚀和耐磨等性能，构造应牢固可靠，以确保环网柜的安全使用。
5. 绝缘和电气性能：环网柜的设计应符合绝缘效果、耐电压、故障短路等性能要求，以保证正常运行和使用的安全性。
6. 热特性：环网柜的热特性设计应考虑导热、散热和承受负荷等因素，以避免过热和损坏。
7. 进出线装置和连接件：环网柜的进出线装置和连接件的设计应符合相应电气设备的要求，确保电流的流畅和连接的可靠。
8. 配电元件：环网柜应包含必要的配电元件，例如断路器、开关、保护装置等，其选型和布置应满足电力系统的需求。
9. 防护和安全性：环网柜的设计应考虑防护和安全性要求，如防尘、防水、防爆、防火等措施。
10. 维护和检修：环网柜的设计应考虑维护和检修的便利性，例如可拆卸和可更换的组件、标识和指示装置等。
总之，环网柜的设计标准是一个全面的准则，用以确保环网柜在性能、安全和使用寿命等方面达到最佳状态，同时还需满足相关国家和行业的标准要求。
环网柜方案
环网柜方案1. 引言环网柜是电力系统中一个重要的组成部分，用于配电、保护和控制电力设备。
它在配电系统中具有关键的地位，是电力系统的核心设备之一。
本文将介绍环网柜的概念、结构、分类和应用，并针对不同需求提出相应的环网柜方案。
2. 环网柜的概念和结构环网柜是一种用于配电系统的电缆开关设备，用于控制和保护不同电源之间的电力流动。
它主要包括柜体、断路器、刀闸、仪器仪表和连接电缆等组成部分。
环网柜可实现电源的选择、分段和联动控制，确保电力系统的安全和稳定运行。
3. 环网柜的分类根据应用场景和功能要求，环网柜可以分为以下几类：3.1 交流环网柜交流环网柜主要用于城市配电系统和工业电网中，用于控制和分配交流电能。
它具有灵活的布置方式和可靠的操作性能，能够满足不同电源之间的切换和联动需求。
3.2 直流环网柜直流环网柜主要用于铁路、地铁、船舶等交通系统中，用于提供稳定可靠的直流电源。
它具有高度的防护等级和可控性能，能够适应恶劣的工作环境和复杂的负载特性。
3.3 智能环网柜智能环网柜是一种具有智能化管理和控制功能的环网柜，采用先进的通信和控制技术，能够实现远程监测、故障诊断和自动切换等功能。
它适用于智能化配电系统和智能建筑等领域，能够提高配电系统的安全性和可靠性。
4. 环网柜方案的选择在选择环网柜方案时，需要考虑以下几个因素：4.1 电力系统容量根据电力系统的容量大小，选择相应规格和型号的环网柜，确保其能够满足电力负荷的需求。
4.2 电力系统结构根据电力系统的结构和拓扑关系，选择合适的环网柜布置方案，确保电力流动的合理和安全。
4.3 功能要求根据不同的功能要求，选择相应的环网柜类型，如交流环网柜、直流环网柜或智能环网柜。
4.4 可靠性要求根据电力系统的可靠性要求，选择具有高可靠性和故障自恢复能力的环网柜方案，确保电力系统的稳定运行。
5. 环网柜方案的应用环网柜广泛应用于各个领域的电力系统中，例如城市配电系统、工厂电网、铁路交通系统、石油化工系统等。
环网柜基础知识范文
环网柜基础知识范文
内容要求精准、文档字体要求完美
环网柜简介
“环网柜”是一种用于管理电力网络运行的装置，主要包括刀闸、熔断器、断路器、接触器、接地开关等。
环网柜的设计是为了提高电网的安全性，并保证发电系统故障的机动性，使系统能够安全有效地运行。
一、环网柜的类型
计算机网络柜：这是最常见的网络柜，它可以用来储存服务器，并且可以将各种电子设备连接在一起，使他们能够有效的运行。
环网柜：它具有更多的功能，它可以用来储存服务器，也可以用来连接各种设备，它的主要功能是将各个刀闸、接触器、熔断器以及接地开关等设备连接在一起。
二、环网柜的特点
1、易于安装：由于环网柜由单独的模块组成，所以安装起来非常简单，而且可以根据需要安装多个模块，实现更大的功能范围。
2、结构紧凑：环网柜的模块结构紧凑，可以大大减少空间占用，很容易放进机柜。
3、可靠性强：环网柜模块的设计是非常稳定，可以很好地抵抗强大的电磁脉冲。
4、配置灵活：可以根据实际需求，配置不同数量的模块，实现不同的功能。
三、环网柜的维护。
环网柜分析报告
环网柜分析报告1. 引言本报告旨在对环网柜进行详细分析，包括其定义、功能、结构、工作原理以及应用领域等方面。
通过本报告的阅读，读者将对环网柜有一个全面的了解，并能够对其在电力行业的应用有深入的认识。
2. 环网柜的定义环网柜是一种用于配电系统的设备，它主要用于将高压电网与低压电网相连，并分配电力到各个终端用户。
环网柜通常包括开关设备、隔离开关、保护装置以及控制装置等组件。
3. 环网柜的功能环网柜具有以下几个主要功能： - 将高压电网与低压电网连接起来，实现电力的传输和分配； - 提供电力保护功能，包括过载保护、短路保护等； - 实现对电力系统的远程监控和控制； - 提供电力质量监测和调节功能。
4. 环网柜的结构环网柜通常由以下几个部分组成： - 外壳：用于保护内部设备，并提供安全操作环境； - 开关设备：用于控制电流的通断，包括断路器、负荷开关等； - 隔离开关：用于隔离电路，确保操作人员的安全； - 保护装置：用于监测电路状态，并在出现故障时进行保护； - 控制装置：用于对环网柜进行远程监控和控制。
5. 环网柜的工作原理环网柜的工作原理是基于电力系统的运行原理。
当高压电网与低压电网相连时，环网柜通过控制开关设备来实现电流的通断。
当电流超过额定范围时，保护装置将发出保护信号，断开电路，以保护设备和人员的安全。
6. 环网柜的应用领域环网柜广泛应用于电力系统中，包括以下几个方面： - 城市配电网：环网柜用于连接高压供电线路和低压用户线路，实现电力的分配和供应； - 工业电力系统：环网柜用于工业园区或工厂的电力分配和监控； - 建筑配电系统：环网柜用于大型建筑物内的电力分配和控制； - 农村电网改造：环网柜用于农村电网的升级改造，提高电网的可靠性和安全性。
7. 环网柜的优势环网柜相比传统的配电系统具有以下几个优势： - 结构简单，体积小，占地面积少； - 可远程监控和控制，提高了操作的便利性； - 具备电力保护功能，提高了电力系统的可靠性； - 可实现电力质量监测和调节，提高了电力的稳定性。
环网柜方案
环网柜方案环网柜方案概述环网柜是一种用于电力配电系统的设备，用于实现电能的输送、分配和监控。
它通常用于中压和低压配电系统中，具有可靠性高、安装便捷、操作简单等特点。
本文将介绍环网柜的基本结构、功能和应用场景，并提供一种环网柜方案作为示例。
环网柜的基本结构环网柜由柜架、开关设备和监控装置等组成。
柜架是环网柜的支架，通常由金属材料制成，具有良好的机械强度和防护性能。
开关设备包括断路器、隔离开关、负荷开关等，用于控制电流的通断和分配。
监控装置用于实时监测环网柜的运行状态，并提供远程控制和故障诊断功能。
环网柜的功能1. 电能分配：环网柜可以将电能从高压线路经过变压器降压后，分配给各个低压用户。
通过控制开关设备的状态，可以实现电能的分段分配，确保供电的可靠性和安全性。
2. 线路保护：环网柜中的断路器等开关设备可以监测线路的电流、电压和故障状况，并在发生故障时自动切断电源，保护线路和设备的安全。
3. 故障诊断：环网柜中的监控装置可以实时监测环网柜的运行状态，并对发生的故障进行自动诊断。
一旦发现异常或故障，可以及时提醒操作人员并采取相应的措施。
4. 远程控制：环网柜的监控装置可以与上级配电管理系统进行通信，实现对环网柜的远程监控和控制。
这样可以方便地进行设备维护、故障处理和系统优化。
环网柜的应用场景环网柜广泛应用于城市低压配电系统和工业用电系统中。
以下是一些环网柜的典型应用场景：1. 城市配电网：环网柜可以安装在城市的各个配电站、变电站和重要的用电场所，用于电能的分配和保护。
它可以实现对不同区域的精确供电，确保城市的电力供应稳定和安全。
2. 工业园区：工业园区通常需要大量的电能供应，而且要求供电可靠、安全。
环网柜可以在工业园区的主干线路上设置，实现对不同厂区、不同企业的电能分配和保护。
3. 商业综合体：商业综合体包括购物中心、写字楼和酒店等，对供电的可靠性和连续性要求较高。
环网柜可以在商业综合体的主干线路上设置，实现对各个建筑单元的电能供应和保护。
10kV配电环网柜，全面讲解！
10kV配电环网柜，全面讲解！1、环网柜概述1.1什么叫环网柜环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。
树上鸟教育电气设计视频教程实际上，如果柜型按照开关设备分类，有负荷开关柜、断路器柜、GIS等，并无环网柜。
环网柜是一个约定俗成的叫法，原指的是负荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词，而不管是否被用于环网式供电，如有些线路要合环运行（俗称手拉手），或有可能进行负荷割接（将一条线上的负荷切换到另一条线上）实现这些功能的配电柜就叫环网柜。
故环网柜是一种能实现环网供电的开关设备，常用于环网供电系统，故俗称环网柜，也称“户外箱式环网柜”、“开闭器”。
负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电，各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一，象北京一般要求变压器容量不大于1000KVA，深圳地区可能是1600KVA。
负荷开关柜构造简单，成本较低，体积较小，多数可以靠墙安装，一般只有熔断器保护而无继电保护。
负荷开关柜主母线载流量一般小于等于630A，负荷开关额定开断电流一般小于等于 630A（少数达到 1700A），变压器柜（出线柜）额定电流（熔断器）一般不大于125A，高档负荷开关的转移电流可以达到2800A。
部分负荷开关柜可以安装专用真空断路器、SF6 断路器或采用压气等灭弧方式，短路分断能力接近或达到开关柜水平。
环网柜用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。
1.2分类环网柜根据气箱结构分为共箱式与单元式；根据整体结构分为美式与欧式；根据绝缘材料分为固体绝缘式、空气绝缘式与SF6气体绝缘式；根据户内外分户内环网和户外环网。
环网柜技术规范范文
环网柜技术规范范文环网柜是电力系统中的一种重要设备，用于实现电网的安全运行和供电可靠性。
为了确保环网柜的设计、制造、安装和运行符合相关要求，提高环网柜的技术水平和质量，需制定一套严格的技术规范。
本文将对环网柜技术规范进行详细阐述。
一、环网柜的基本要求1.环网柜应符合国家的相关标准、规程和法规，以及相关的技术规范。
2.环网柜的设计应满足电网的安全可靠运行和电力系统的要求，具备合理的结构、良好的绝缘性能和卓越的抗冲击、抗短路能力。
3.环网柜的制造过程中应采用先进的工艺和设备，确保产品质量和性能可靠。
4.环网柜的安装应按照相关的标准和技术要求进行，保证安装质量和可靠性。
二、环网柜的设计规范1.环网柜的外形尺寸、结构布置和连接方式应符合电力系统的要求，并与其他设备配合良好。
2.环网柜的绝缘材料应选择合适的材质，具备良好的绝缘性能和耐电弧能力。
3.环网柜应配备可靠的充电、放电、操作和监控系统，以实现远程控制和监控功能。
4.环网柜的接地应符合相关的要求，确保设备的安全运行。
三、环网柜的制造规范1.环网柜的金属结构应采用规范的焊接和连接工艺，确保产品的强度和稳定性。
2.环网柜的外观应平整、美观，涂料应采用防锈、耐腐蚀、耐候性好的材料。
3.环网柜的电气部分应使用符合国家标准的电器元件和设备，确保产品的安全可靠。
4.环网柜的制造过程中应进行严格的检验和测试，确保产品符合相关的技术要求。
四、环网柜的安装规范1.环网柜的安装过程中应按照相关的标准和规程进行，设备的安装位置、固定方式和布线应符合要求。
2.环网柜的接线应可靠，接口处应符合规范，接线柜内应清晰标记，方便操作和维护。
3.环网柜的接地应符合相关要求，接地电阻应满足电力系统的要求，确保安全运行。
五、环网柜的运行规范1.环网柜的运行前应进行必要的测试和试运行，确保设备的正常工作。
2.环网柜的维护保养应按照相关要求进行，定期巡检和检修，及时处理设备故障和隐患。
3.环网柜的操作人员应具备相关的专业知识和技能，操作过程中应严格按照操作规程进行。
环网柜基本组成和操作方法
环网柜基本组成和操作方法
环网柜是一种用于电力配电系统中的设备，主要用于分段供电、开关控制和电力保护。
它由以下几个基本组成部分组成：
1. 外壳：环网柜的外壳通常由金属材料制成，可保护内部设备免受外界环境的影响。
2. 开关设备：环网柜中配备有开关设备，如断路器、隔离开关等，用于控制电源的连接和断开。
3. 测量仪表：环网柜内部设有测量仪表，用于监测电流、电压等电力参数。
4. 保护设备：环网柜中还配备有保护设备，如过流保护器、接地保护器等，用于保护电网和设备免受故障的影响。
5. 控制设备：环网柜内部设有控制设备，如接触器、继电器等，用于实现电力系统的远程控制和自动化操作。
环网柜的操作方法如下：
1. 接通电源：先将环网柜与电源相连，确保柜内设备与电源正常连接。
2. 打开开关：根据需要，将所需的开关设备打开，以接通所需的电路。
3. 测量参数：使用测量仪表对电流、电压等参数进行测量，并进行记录。
4. 控制操作：根据需要，使用控制设备对电力系统进行控制操作，如远程开关控制、调整电流等。
5. 故障处理：如果发生故障，及时对故障进行诊断并采取合适的措施进行处理，以确保电力系统的正常运行。
6. 停电操作：在需要停电的情况下，按照操作要求逐步断开电源，并确保环网柜中的所有电路都已经安全断电。
需要注意的是，操作环网柜时要遵循安全操作规程，防止电击、火灾等意外事故的发生。
同时，操作人员应该熟悉环网柜的功能和使用方法，并定期对柜体和设备进行检查和维护，确保设备的正常运行和使用寿命。
环网柜详解
环网柜详解建立两级结构的电网，即主环网向二级环网供电，是提高连续供电质量和降低设备运行费用的一种措施。
这种供电方式简称为环网供电，通过二级环网连接MV/LV变压器，实现电能的传输和分配。
环网供电系统的分布比较分散，当发生故障时，停电范围较小，故障定位和检修时间也相对较短，对整个系统的影响较小，从而提高了供电可靠性。
在工矿企业、住宅小区、港口和高层建筑等交流10kV配电系统中，负载容量较小，高压回路通常采用负荷开关控制，并配备高压熔断器进行保护。
环网柜是将高压直接供电到市区，深入负荷中心，形成“高压受电-变压器降压-低压配电”的供电方式。
环网柜通常由三个间隔组成，包括两个环缆进出线间隔和一个变压器间隔。
对于变压器故障时的保护，一般采用断路器和负荷开关+限流熔断器两种方式。
实践证明，负荷开关+限流熔断器组合的保护效果要更好。
负荷开关+限流熔断器能够保护变压器在故障时不发生爆炸，这一点已通过短路试验得到证实。
在环网柜中，常用的负荷开关+限流熔断器的组合能够在短时间内切除故障，保护变压器的安全。
环网柜广泛应用于开闭所、环网箱、环网室、箱变及配电房。
环网室通过PT 加2进4出或6出等多个环网柜组成，DTU站所配电终端实现数据采集和配电控制。
环网室将电能输出到各个公用配电房，专供居民生活用电，属于供电局管理。
负荷开关+限流熔断器组合电器对负荷开关提出了更高的要求。
负荷开关必须能够承受超过额定电流的转移电流和交接电流。
负荷开关具有三个工作位置，即合、分、接地，完成开断、隔离和接地工作。
负荷开关和灭弧系统是分开的，灭弧系统专门用于灭弧，而负荷开关部分专门承载正常的电流，不参与灭弧。
负荷开关可以开断负荷电流和短路电流，根据电寿命次数分为E1、E2、E3级。
符合标准GB/T3804的负荷开关具有有功负载开断、闭环开断、充电开断电流、故障电缆和线路充电开断电流等功能。
紧凑型环网柜是一种集成了所有中压功能单元的中压开关柜系列产品，能够连接、供电和保护在开放式环网或辐射式电网上的一台或多台变压器。
环网柜的操作方法
环网柜的操作方法
环网柜是一种用于电力配电系统的设备，用于分配和控制电力线路。
以下是环网柜的操作方法：
1. 检查环网柜的状态：在操作环网柜之前，首先要检查环网柜的状态，确认它处于正常工作状态。
2. 开关操作：根据需要，使用环网柜上的开关将电力线路连接或断开。
开关可以分为手动开关和远程控制开关两种类型。
3. 隔离开关操作：环网柜中通常配备有隔离开关，用于将电路隔离并确保安全操作。
在需要进行维修或检修时，应先打开隔离开关，将电路与电源隔离。
4. 熔断器操作：环网柜中的熔断器用于保护电路。
如果电流超过额定值，熔断器会断开电路以防止电路过载。
如果发生熔断，应关闭熔断器，并检查导致过负荷的原因。
5. 地刀操作：环网柜还配备有地刀，用于将电路与大地分离。
在需要对电路进行维修或检修之前，必须打开地刀以确保人员的安全。
6. 仪表监控：环网柜上通常还配备有各种电力仪表，用于监测电流、电压、功率等参数。
操作人员应定期检查这些仪表，以确保电力系统的正常运行。
7. 保护装置操作：环网柜中还可能配备有各种保护装置，如过流保护装置、过压保护装置等。
操作人员应熟悉这些保护装置的工作原理，并在必要时进行设置和调整。
8. 操作记录：在操作环网柜时，应及时记录重要的操作和参数。
这些记录可以帮助后续的维护和故障排除工作。
需要注意的是，操作环网柜需要经过相关培训和资质认证，操作人员必须熟悉环网柜的工作原理和操作规程，严格按照操作步骤进行操作，以确保安全和可靠性。
环网柜管理制度范本
环网柜管理制度范本第一章总则第一条为了规范环网柜的管理，维护环境卫生和公共安全，促进城市管理现代化，根据国家有关法律法规，结合本地实际，制定本制度。
第二条本制度适用于市区范围内的环网柜管理工作。
第三条环网柜管理工作应遵循“便捷高效、服务为民、文明有序、智能管理”的原则，通过科学有效的管理手段，提高服务效能，满足群众需求。
第四条环网柜管理工作应依法经营，保障环境卫生和公共安全，提供优质、高效的服务。
第五条环网柜管理工作应加强宣传教育，引导市民积极参与环境卫生和公共安全管理，营造和谐、文明、整洁的城市环境。
第二章环网柜管理第六条环网柜管理应由专门的管理机构负责，制定管理制度，明确管理责任，确保管理工作的规范和顺畅。
第七条环网柜管理机构应当设立专职工作人员，经过专业培训，熟悉环网柜使用、维护和管理，保证环网柜设备的正常运行和服务质量。
第八条环网柜管理机构应当建立完善的资料档案，对环网柜的使用情况、设备维护情况、用户反馈等进行及时记录和归档，以便及时了解和解决问题。
第九条环网柜管理机构应当定期进行维护和检查，确保环网柜设备的正常运行，及时更换损坏或老化的零部件，保证环网柜服务的稳定性和可靠性。
第十条环网柜管理机构应当建立健全环网柜使用指南，明确使用规定，指导用户正确使用环网柜设备，保护环网柜设备的正常使用。
第三章用户管理第十一条用户应当依法使用环网柜，不得违法乱纪、损坏公共设施。
第十二条用户应当保护环网柜设备，使用环网柜设备时应当遵守指南，不得私自拆卸、损坏设备。
第十三条用户应当遵守环网柜使用规定，不得滥用环网柜设备进行违法活动，不得占用环网柜设备场地。
第十四条用户应当爱护环网柜设备，不得随意乱扔垃圾，保持环网柜场地整洁，共同维护城市环境卫生。
第四章环网柜维护第十五条环网柜管理机构应当制定维护计划，定期对环网柜设备进行维护和检查，保证设备的正常运转。
第十六条环网柜管理机构应当设立维护人员，及时处理环网柜设备的故障和损坏，确保环网柜服务的连续性和稳定性。
配电室环网柜操作方法
配电室环网柜操作方法
1、开启环网柜门
首先，在操作之前必须保证环网柜门已经打开，这样才能清晰地看到环网柜内部的状态，同时可以确保操作的安全性。
2、查看环网柜内部电器设备状态
第二步，需要查看环网柜内部的电器设备状态，包括断路器、熔断器和隔离开关等等。
需要注意每个设备是否处于开关状态，如果有任何设备出现异常，需要及时处理或上报。
3、进行环网柜操作
接下来，根据需要进行环网柜的开关操作。
需要注意的是，对于熔断器以及断路器的操作，必须保证人员具备相应的资质和操作技能。
同时，需要在操作的同时观察环网柜内部灯光指示灯显示状态，及时了解开启或关闭操作的结果。
4、关闭环网柜门
最后，进行操作后需要关闭环网柜的门，确保环网柜内部的设备得到有效保护。
需要仔细检查确保门锁紧，并且环网柜无异常。
环网柜实施方案
环网柜实施方案一、背景介绍随着信息技术的不断发展，网络已经成为人们日常生活和工作中不可或缺的一部分。
而环网柜作为网络设备的重要组成部分，其设计和实施方案对于网络的稳定运行和高效管理至关重要。
因此，本文将针对环网柜的实施方案进行详细介绍和分析。
二、环网柜的选择在选择环网柜时，需要考虑以下几个方面：1. 尺寸：根据实际需求选择合适的尺寸，确保能够容纳所有的网络设备，并且方便日常管理和维护。
2. 通风散热：环网柜的通风散热设计直接影响到网络设备的稳定运行，因此需要选择具有良好通风散热设计的环网柜。
3. 结构设计：环网柜的结构设计应该符合实际布局需求，包括前后门可开启、侧门可拆卸等设计，方便设备的安装和维护。
三、环网柜的布局在实施环网柜方案时，需要合理布局网络设备，确保每个设备都能够得到充分的通风散热，并且方便管理和维护。
布局时需要考虑以下几点：1. 机柜内部空间的合理利用，避免设备之间的相互干扰和影响。
2. 网线的布线要整齐有序，避免交叉和混乱，方便管理和维护。
3. 网络设备的摆放位置要符合设备的使用要求，例如服务器需要放在机柜的下方，交换机需要放在机柜的中部位置等。
四、环网柜的管理和维护环网柜的管理和维护是保证网络设备正常运行的关键环节，需要进行以下工作：1. 定期清洁环网柜，确保通风口和散热孔畅通无阻，避免灰尘和杂物堵塞影响设备散热。
2. 定期检查网络设备的运行状态，及时发现并处理设备故障，确保网络的稳定运行。
3. 定期备份网络设备的配置和数据，防止数据丢失和设备故障造成的影响。
五、环网柜的安全防护为了保障网络设备的安全运行，需要加强环网柜的安全防护工作：1. 环网柜的门禁设计，确保只有授权人员能够进入环网柜的区域，防止非法操作和破坏。
2. 环网柜的防雷设计，确保在雷电天气下网络设备不受损害。
3. 环网柜的防盗设计，采取有效措施防止环网柜被盗或者遭到破坏。
六、总结环网柜作为网络设备的重要组成部分，其设计和实施方案对于网络的稳定运行和高效管理至关重要。
环网柜的管理制度
环网柜的管理制度一、总则为规范环网柜的管理，保障环网柜的正常运行，提升服务质量，提高用户满意度，特制定本管理制度。
二、环网柜的定义与作用环网柜是指用于存放、分发、管理电力设备和设备元件的室内装置。
环网柜一般由箱体、配电元件和控制元件组成。
环网柜承担着保护和控制电力设备和电源系统的任务。
环网柜的作用主要有以下几点：1. 保护作用：环网柜在配电系统中具有对电力设备的过载、短路等故障进行保护的作用。
2. 分支作用：环网柜可以对电力系统进行分支和联络，满足不同用电需求。
3. 控制作用：环网柜可以对配电系统进行控制和监测，保障电力设备的正常运行。
三、环网柜的管理责任1. 供电部门负责环网柜的安装、调试和运行维护。
2. 运维部门负责环网柜的日常巡检、维护和故障处理。
3. 使用部门负责环网柜的合理使用和管理。
四、环网柜的日常管理1. 环网柜的日常巡检（1）定期开展环网柜的日常巡检工作，检查环网柜的外观、温度、噪音等情况。
（2）检查环网柜的接线端子、开关、继电器等部件的固定情况和接线是否松动。
（3）检查环网柜的配电元件和控制元件的运行情况，及时发现并处理异常情况。
2. 环网柜的日常维护（1）定期对环网柜的绝缘、接地和防雷等系统进行检查和维护。
（2）对环网柜的冷却系统、通风系统进行定期清洁和维护。
（3）对环网柜的配电元件和控制元件进行定期维护，确保其正常运行。
3. 环网柜的故障处理（1）对于发现的环网柜故障，及时报修并由专业人员进行处理。
（2）对于常见的环网柜故障，要有相应的处理方案和应急预案，确保及时有效地解决问题。
五、环网柜的安全管理1. 安全防护（1）环网柜必须设有相应的安全标识，并配备必要的安全防护措施。
（2）环网柜的操作、维护必须遵守相关规定，严禁在未经授权的情况下私自操作或维护环网柜。
2. 交底教育（1）对环网柜的使用、维护和安全操作进行专门的培训和交底教育。
（2）建立安全操作规程和操作规范，确保人员严格遵守。
环网柜(开关柜简介)
这些环网柜的额定电流都不大，因而环网柜的高压开关一般不采用结构复杂的断路器而 采取结构简单的带高压熔断器的高压负荷开关。也就是说，环网柜中的高压开关一般是负荷
【开关柜】开关柜是一种电设备，外线先进入柜内主控开关，然后进入分控开关，各分路按 其需要设置。如仪表，自控，电动机磁力开关，各种交流接触器等，有的还设高压室与低压 室开关柜，设有高压母线，如发电厂等，有的还设有为保主要设备的低周减载。
分类
抽出式开关柜 环网柜 断路器柜 配电箱 配电柜 高压开关柜 低压开关柜 中压开关柜
环网柜中安装的负荷开关为产气式的，无油无毒；配备的手动，电动操作机构为扭力弹 簧储能机构，结构简单，操作力小。
负荷开关，接地开关及正面板之间设有机械联锁装置，它们之间的操作关系如下： 1）接地开关合闸后，负荷开关不能操作，正面板可以打开； 2）接地开关分闸后，负荷开关可以操作，正面板不能打开； 3）负荷开关分闸后，接地开关可以操作，正面板可以打开； 4）负荷开关合闸后，接地开-10 系列空气环网柜具有 15 种方案，其中 01 号方案为负荷开关熔断器柜；02 号方案为负荷开关柜，这两种柜都设有接地开关；09 号方案为计量柜。
该系列环网柜的外壳采用钢板弯制，螺钉紧固组装而成的金属全封闭结构。柜体由 4 根立柱，上盖板，下底板，前面板，后背板，侧板等组成。负荷开关柜正面有上下两块用螺 钉固定的门；负荷开关熔断器柜正面则有 3 块门板。门上有观察窗，可观察负荷开关和接 地开关所处的位置；柜与柜之间母线连接为梅花触头插接形式，母线配有绝缘护套管。柜的 顶部可根据用户要求，增设仪表箱。
开闭所环网柜配置问题浅探
开闭所环网柜配置问题浅探摘要：根据配电网对配电设备的要求，对开闭所环网柜应用中的一次接线、环网柜型式、五防装置、开关设备及操作电源系统的选择配置问题作了探讨。
关键词：电力网；开闭所；环网柜；负荷开关；熔断器；配置随着城市配电网的发展，对配网设备的要求不断提高，经历了不同时期与不同类型的发展。
其中以10kV环网柜为基础的开闭所，由于其经济、便捷、高效的优势，在城市配网中发挥着越来越大的作用。
本文总结我公司近年来的应用经验，结合实际，对开闭所环网柜应用中的配置问题作如下探讨。
1一次主接线选择开闭所要求一次接线简单清晰，采用单母线或者单母线分段接线。
当采用单母线分段接线时，2路电源进线取于不同变电站或者同一变电站的不同母线段，6～10路出线，如此接线简单，运行维护方便。
如负荷较集中但超出单个开闭所的供电范围的居民小区，需多个分散的开闭所供电，这类开闭站以设计为“手拉手”接线为优，“放射状”接线（即单电缆环网联结，开环运行）方式为次，其优点是：遇故障时，甩开故障点，可用环网恢复供电，提高供电可靠性。
2环网柜的选型按照开关型式来分，国内环网柜主要有产气式、压气式、真空和SF6等4种。
产气式和压气式环网柜由于存在开断负荷时弧光外露，电寿命较低，检修维护工作量大，可靠性不高等缺陷，一般不被采用。
真空环网柜具有负荷开关操作功率小，开断转移电流大，容易实现操作等优点而被广泛采用。
SF6环网柜开断和绝缘性能优异，操作过电压低，操作功率小，是一种全封闭、全绝缘、免维护的产品。
由于其性能优良、运行可靠、体积小等优点而受供电部门和用户的普遍欢迎。
小型化智能箱式开闭所的开关柜推荐选用进口的SF6开关柜，比如施耐德、ABB、西门子等公司的负荷开关柜。
这些产品的可靠性高、体积小、免维护周期在20年以上。
以施耐德SM6环网柜为例，此柜是可扩展模块组合式金属密封SF6开关柜。
开关具有闭合—断开—接地3种位置并具有闭锁功能。
模拟母线能可靠地显示开关的闭合、断开及接地3种位置; 所有控制功能元件集中在正面操作板上，简化了操作；并有明显的带电指示器；柜内可配置电流互感器、继电器、跳闸线圈等，满足自动化及计量要求；开关柜与电缆的连接无须使用电缆头。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

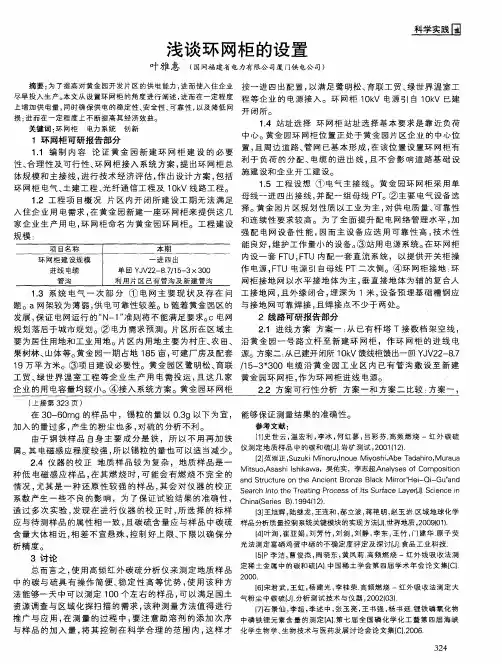

浅谈环网柜的设置
作者：叶雅惠
来源：《中小企业管理与科技·下旬刊》2013年第12期
摘要：为了提高对黄金园开发片区的供电能力，进而使入住企业尽早投入生产。
本文从设置环网柜的角度进行阐述，进而在一定程度上增加供电量，同时确保供电的稳定性、安全性、可靠性，以及降低网损；进而在一定程度上不断提高其经济效益。
关键词：环网柜电力系统创新
1 环网柜可研报告部分
1.1 编制内容论证黄金园新建环网柜建设的必要性、合理性及可行性、环网柜接入系统方案，提出环网柜总体规模和主接线，进行技术经济评估，作出设计方案，包括环网柜电气、土建工程、光纤通信工程及10kV线路工程。
1.2 工程项目概况片区内开闭所建设工期无法满足入住企业用电需求，在黄金园新建一座环网柜来提供这几家企业生产用电，环网柜命名为黄金园环网柜。
工程建设规模：
1.3 系统电气一次部分①电网主要现状及存在问题。
a网架较为薄弱，供电可靠性较差。
b 随着黄金园区的发展，保证电网运行的“N-1”准则将不能满足要求。
c电网规划落后于城市规划。
②电力需求预测。
片区所在区域主要为居住用地和工业用地。
片区内用地主要为村庄、农田、果树林、山体等。
黄金园一期占地185亩，可建厂房及配套19万平方米。
③项目建设必要性。
黄金园区鹭明松、育联工贸、绿世界温室工程等企业生产用电需投运，且这几家企业的用电容量均较小。
④接入系统方案。
黄金园环网柜按一进四出配置，以满足鹭明松、育联工贸、绿世界温室工程等企业的电源接入。
环网柜10kV电源引自10kV已建开闭所。
1.4 站址选择环网柜站址选择基本要求是靠近负荷中心。
黄金园环网柜位置正处于黄金园片区企业的中心位置，且周边道路、管网已基本形成，在该位置设置环网柜有利于负荷的分配、电缆的进出线，且不会影响道路基础设施建设和企业开工建设。
1.5 工程设想①电气主接线。
黄金园环网柜采用单母线一进四出接线，并配一组母线PT。
②主要电气设备选择。
黄金园片区规划性质以工业为主，对供电质量、可靠性和连续性要求较高。
为了全面提升配电网络管理水平，加强配电网设备性能，因而主设备应选用可靠性高，技术性能良好，维护工作量小的设备。
③站用电源系统。
在环网柜内设一套FTU，FTU 内配一套直流系统，以提供开关柜操作电源，FTU电源引自母线PT二次侧。
④环网柜接地：环网柜接地网以水平接地体为主，垂直接地体为辅的复合人工接地网，且外缘闭合，埋深为1米，设备预埋基础槽钢应与接地网可靠焊接，且焊接点不少于两处。
2 线路可研报告部分
2.1 进线方案方案一：从已有杆塔T接数档架空线，沿黄金园一号路立杆至新建环网柜，作环网柜的进线电源。
方案二：从已建开闭所10kV馈线柜馈出一回YJV22-8.7
/15-3*300电缆沿黄金园工业区内已有管沟敷设至新建黄金园环网柜，作为环网柜进线电源。
2.2 方案可行性分析方案一和方案二比较：方案一，采用新建架空线敷设，架空路径较短，投资较小，但电源点为已有杆线，线路导线截面较小，线路负载本身已较大，接近满载；方案二引接自已建开闭所，新建电缆沿已有电缆沟敷设，投资较大。
2.3 电缆路径从已建开闭所馈线柜引一条电缆沿黄金园内规划三路、一路敷设至和新建黄金园环网柜。
3 通信部分
在环网柜内设一套FTU和通信管理模块，将高压柜各单元的遥控、遥测、遥信上传至FTU，将各保护信息上传至通信管理模块，最后由通信管理模块将“三遥”信息上传至主站系统。
4 节能专篇
4.1 项目所在地能源供应状况环网柜电源由母线电压互感器配合自供，电力供应稳定可靠。
4.2 项目应遵循的合理用能标准和节能设计规范①《中华人民共和国节约能源法》（主席令第七十七号）；②建筑节能设计标准；③《电力工程电缆设计规范》（GB50217
-2007）；④《10kV及以下变电所设计规范》（GB50053-94）等。
4.3 建设项目能源消耗种类和数量分析本项目投产后消耗的能源为电力能源，主要体现在线路损耗及环网柜能耗上，线路长约0.5公里。
环网柜电力能源损耗主要体现在开关柜操作和通信设备，环网柜有五台开关，通信设备主要为FTU和通信管理模块。
4.4 能耗指标分析黄金园环网柜进线电源引自10kV已建开闭所，进线电缆采用YJV22-8.7/15-3×300，长度约0.5公里，根据经验值，年损耗约3250kwh。
4.5 项目主要节能降耗措施①采用合理的主接线系统以减少系统能耗。
②采用健康水平较高的设备以减少设备能耗。
③改善设备运行环境，加强环网柜的通风。
④选择合理的运行方式和检修方式。
⑤进线电缆线配合本工程用电负荷情况，截面合理，以降低线损。
⑥项目在输电线路路径的选择上，以输电电缆路径最短为原则，合理的制定供电线路。
4.6 节能效果和经济效益的分析论证通过上述的设备选型以及节能降耗措施，环网柜的电能损耗，同比上世纪末老旧运行未改造的设备，预计可节约电能约30%，将取得良好的经济效益和社会效益。
5 环境影响评价分析
5.1 环境评价依据《中华人民共和国环境保护法》、《大气污染防治法》、《噪声污染防治法》、《固体废物污染防治法》、《中华人民共和国环境影响评价法》、《电磁辐射环境保护管理办法》等国家法律法规和行业标准。
5.2 项目区域环境概况①气候条件。
本市属东南亚热带海洋性季风气候，年平均气温20.9℃，多年平均最高气温24.8℃，年平均风速3.4m/s。
②地理位置、地形地貌。
黄金园园区入口与同集路连接，具体地形情况：中部高，东西两侧低，沿东、西地势逐渐减低。
③现状概况。
60m宽的城市主干道同集路是黄金园对外交通主干道，是串联集美分区、分区的主要交通轴线。
5.3 环境影响分析①项目施工期环境影响分析。
施工期间的固体废物主要有建筑垃圾和施工人员的生活垃圾。
建筑垃圾如果堆存、处置不当，将占用道路以及引发二次扬尘，对堆放场地周边环境会产生一定的影响，应尽可能回用于其他建筑工地填方，不能利用的应统一运往指定地点处置。
②项目投运期环境影响分析。
项目为10kV电力设施，项目运行时会产生电磁效应会产生一定的电磁辐射污染。
根据《电磁辐射环境保护管理办法》及《电磁辐射防护规定》的要求，电压在100kV及以上送、变电系统需进行电磁辐射污染监测，项目电源为10kV。
5.4 环境保护措施①加强施工场地的交通道路管理，保障车辆通行顺畅。
②场地应经常洒水，增强尘土的粘结能力，防止二次扬尘的产生。
③施工单位要把噪声影响作为主要环境问题来抓，选用低噪声的机械设备。
④施工队伍的生活垃圾和零星建筑垃圾执行袋装化，收集后统一进行定点统一处理。
5.5 环境影响评价综合以上分析，由于在工程项目的建设和使用中，充分考虑了各类可能产生的环境污染因素，并采取了比较完善的防护措施，从整体上做到了预防与治理并重，不会对周边环境造成较大影响，能够满足现阶段环境保护的要求，从环境保护角度而言，项目的建设是可行的。
6 项目实施进度
根据项目建设管理有关规定，项目实施须制定建设项目总体及分阶段工程进度计划，开展项目的前期工作可研编制及审批等，设计编制及审批等取得顺利进展后，具体实施工作时间约为8个月。
7 经济评价
7.1 国民经济项目的建设使区域供电能力提高，使入住企业尽早投入生产，增加供电量；供电设施的增加使辐射供电更为稳定、安全、可靠和降低网损；网络架构的加强与优化，可靠性提高，负荷中断损失减少。
7.2 社会效益评价项目的建设一方面能使该区域内的电力配套环境更加安全；另一方面能改善该区域内的供电水平，保障企业用电的可靠、安全，提高企业的生产能力。
8 结论与建议
黄金园中，黄金园鹭明松、育联工贸、绿世界温室工程等企业生产用电就需投运，目前在该区域内有一座已建开闭所。
在一号路延伸段新建一座环网柜，提供鹭明松、育联工贸、绿世界温室工程等几家企业的生产和建设用电。
项目的建设有利于黄金园区电力基础配套设施建设的发展，建议加快推进项目前期准备工作，加快项目的早日建成，保证入住企业的生产用电及开工建设临时用电。
项目建成后，将对招商企业的开工建设、组织生产起到积极的促进作用。
参考文献：
[1]吴成君.住宅小区供电设计探讨与改进[J].中小企业管理与科技（下旬刊），2009（09）.
[2]罗伟.中压电网规划及其应用[J].价值工程，2010（12）.
[3]多适应性华东智能电网规划体系研究项目正式启动[J].上海电力，2009（02）.。
