电气成套两台环网站(带DTU自动化控制一二次融合,江苏徐州配网项目)

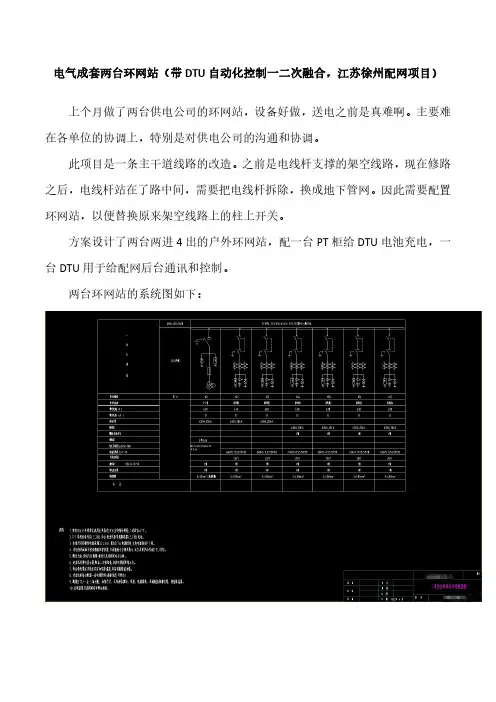

电气成套两台环网站（带DTU自动化控制一二次融合，江苏徐州配网项目）上个月做了两台供电公司的环网站，设备好做，送电之前是真难啊。
主要难在各单位的协调上，特别是对供电公司的沟通和协调。
此项目是一条主干道线路的改造。
之前是电线杆支撑的架空线路，现在修路之后，电线杆站在了路中间，需要把电线杆拆除，换成地下管网。
因此需要配置环网站，以便替换原来架空线路上的柱上开关。
方案设计了两台两进4出的户外环网站，配一台PT柜给DTU电池充电，一台DTU用于给配网后台通讯和控制。
两台环网站的系统图如下：实际生产出来成品如下：进线柜的二次原理图如下（出线柜和进线柜的原理差不多，不另外放置）：PT柜原理图：两台环网站的送电时间是2023年6月28日和29日两天时间。
设备是6月20号送到现场，施工人员现场安装，同时配网人员要图纸，出后台点表。
刚开始给的图纸中没有接线图，只有原理图，后来又补的接线图。
另外要一些DTU的信息，例如加密文件，MAC地址等。
DTU厂家的加密文件还在设备中，想导出来还得把加密设备寄回给厂家那里，他们用他们的Key盘导出。
后来又要MAC地址，他们也没有，这个MAC地址不需要他们Key盘，我们自己只好带着电脑去现场，因为这个时候设备已经发到现场去了，幸好现场离公司不远。
如果再寄回去给他们导，时间上已经来不及了。
点表出来以后大概是这个样：26号供电公司配网领导过来验收。
提了一些问题。
例如远方就地和分合闸按钮不能集成在一只旋钮中，面板上没有指示灯。
提的问题如下：26号上午验收结束，下午就要求整改完毕。
27号过来复验，复验完成之后还要DTU厂家过来和配网后台对点。
中午通知DTU厂家明天一早8点钟到现场。
提的问题中有些是我们设备的问题，有些是施工的问题。
我们主要有7条，他们有7条。
我们安排了5个人，从中午准备东西到整改完成已经是晚上11点了。
在现场整改实在是太不方面了。
整改完成之后5个人吃了顿烧烤，花了300多。
某高档住宅小区七台HXGN型高压环网柜电气原理图
22
电压表
6L2-V 0-12KV（100V)
只
3
23
电流表
6L2-A 300/5
只
6
24
电流表
6L2-A 75/5
只
3
25
电流表
6L2-A 50/5
只
3
26
电流表
6L2-A 30/5
只
3
27
电流表
6L2-A 20/5
只
3
28
电能表
DSS858 1.5(6)A 100V
只
2
29
铝排
LMY-60*6
台
3
46
HXGN-13壳体
700*2200*1000
台
4
闭锁防跳固定式
只
2
3
电流互感器
LZZBJ9-10 300/5A 0.5/10P
只
4
4
电流互感器
LZZBJ9-10 75/5A 0.5级
只
2
5
电流互感器
LZZBJ9-10 50/5A 0.5级
只
2
6
电流互感器
LZZBJ9-10 30/5A 0.5/0.2S级
只
2
7
电流互感器
LZZBJ9-10 20/5A 0.5/0.2S级
XRNT-12 31.5A
只
3
15
避雷器
HY5WS-17/50
只
21
16
带电显示
GSN-10Q
只
3
17
带电显示
GSN-10T
只
4
18
电磁锁
DSN-BMY
供配电系统的接线结构及安装图PPT课件
第一节 变配电所的主接线方案
四、总降压变电所的主接线图
对于电源进线为35kV及以上的大中型企业， 通常是先经总降压变电所降为 6 -10kV的高压配电 电压，然后经车间变电所，降为一般低压用电设备所 需的电压如220/380V。
下面介绍总降压变电所较常见的几种主接线方 案。 为了使主接线简明起见，图上省略了包括电能 计量柜在内的所有电流互感器、电压互感器和避雷器 等一次设备。
图 5-1 所示变配电所主接线图，是按照电能输送的顺序来安排各 种电气设备的相互连接关系的，而不反应其中各成套配电装置之间的 相互排列位置，这种绘制方式的主接线图，可称为"系统式"主接线图。 这种主接线图全面、系统，多在运行中使用，变配电所运行值班用的 模拟电路盘中绘制的一般为这种接线图。
在供电工程设计中往往采用另一种绘制方式的主接线图，按高压或 低压配电装置之间相互连接和第排7列页/位共1置04而页 绘制的"装置式"主接线图，
第16页/共104页
第一节 变配电所的主接线方案
２.一次侧采用外桥式接线、二次侧采用单母线分段的总降压变
电所主接线图
这种主接线，其一次侧的高压断路器 QF10也 跨接在两路电源进线之间，但处在线路断路器 QF11和QF12的外侧，靠近电源方向，因此称为" 外桥式接线”。这种主接线的运行灵活性也较好， 供电可靠性也较高，也适用一、二级负荷的企业。 但与内桥式接线适用的场合有所不同。如果某台 变压器例如T1停电检修或发生故障时，则断开 QF11，投人 QF10(其两侧 QS 先合)，使两路电 源进线又恢复并列运行。这种外桥式接线适用于 电源进线较短而企业负荷变动较大适于经济运行 需经常切换主变压器的总降压变电所。当一次电 源电网采用环形接线时，也宜于采用这种外桥式 接线，使环形电网的穿越功率不通过进线断路器 QF11 和QFI2 ，这对改善线路断路器的工作及其 继电保护的整定都极为有利。

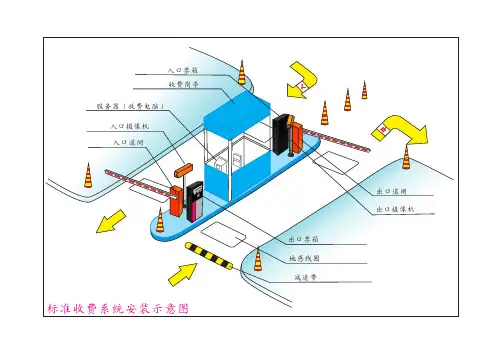

出入口管理系统施工接线图
