三台环网柜系统图
配电箱系统图识图解
配电箱系统图识图解在家用配电箱接线的时候，一定要看清楚家用配电箱接线图的设计，不要把零线和火线搞混淆了，如果两者一旦接错了的话，就不会产生电源，给人造成误区，其实不管是接正还是接反，因为有漏电开关的作用，都会让零线以及火线有动作的，因为很多零线在漏电开关里面都是连同的，所以开闸之后，断开的没有零线只有火线，所以关于火线以及零线接错这个问题是需要注意的，至于怎么区分两者不要搞错，可以看看漏电开关，上面一般都是有标记的，如果是字母N的话就表示零线了。
户内配电箱箱体安装一般有明装和暗装两种，不过现在为了美观大部分户内配电箱选用暗装较多：明装配电箱，配电箱安装在墙上时，应采用开脚螺栓（胀管螺栓）固定，螺栓长度一般为埋入深度（75～150mm）、箱底板厚度、螺帽和垫圈的厚度之和，再加上5mm左右的“出头余量”。
对于较小的配电箱，也可在安装处预埋好木砖（按配电箱或配电板四角安装孔的位置埋设），然后用木螺钉在木砖处固定配电箱或配电板。
暗装配电箱，配电箱嵌入墙内安装，在砌墙时预留孔洞应比配电箱的长和宽各大20mm左右，预留的深度为配电箱厚度加上洞内壁抹灰的厚度。
在埋配电箱时，箱体与墙之间填以混凝土即可把箱体固定住。
配电箱应用的范围不同，那么接线的方法就是不同的，家用的家用配电箱接线图算是比较简单的，一般学物理的人都能看懂。
配电箱系统图识图解正确安装的配电箱不仅仅美观，而且安全配电箱系统图一般分为：一次线图、二次线图。
下面简单介绍：一次线图是主电源控制图，一个总开关加几路分开关构成，标准设计图纸上一般都会标明进出现电缆的大小和每路分开关与总开关之间连线电线大小以及进线电源哪里来、出线到哪里去。
二次线是一般为控制部分，比较一次线图复杂。
框线外左上角，AL1：配电箱代号；框线内左上角第1行：PZ30（R）-30：配电箱型号为PZ30，（R）暗装，30回路；框线内左上角第2-4行：计算功率，计算电流，需用系数，功率因数；C65N-1P **A：施耐德品牌，单相单极，额定电流：**A，微型断路器；DPN Vigi 1P+N **A：施耐德，单相双极（不断零），额定电流：**A，微型漏电断路器；MC116P 1P 10A：海格品牌，单相单极，额定电流：10A，微型断路器（设计笔误，没改一致）；框线内右下角N，PE：箱内设零地排。
800kVA环网型箱式变电站一次系统图
低压开关柜编号 低压开关柜型号 低压开关柜名称 外形尺寸(W×D×H) 型号 低 压 整定值（A） 断 运行分断能力（kA） 路 脱扣器型式 器 低压刀（刀熔）开关 电流互感器(BH-0.66)
D1 GGD 进线屏 800×600×2200 NA1-2000/3 1250A 50 标准型（M型） NM8S-630S 630 25 智能型
. .
3
3 3
3
低压避雷器
主 要 电 气 元 件
XRNP1-12/0.5A
HY5WS-17/50GY JN15-12/T31.5 LXK-φ120 DXN-10T 1 DXN-10T
3 1 1 1
主 要 电 气 元 件
熔断器 接触器 热继电器型号 整定值 电力电容器 限流电抗器 电压表 42L6 450V 42L6 1500/5A 1 3
V 3× A A A A A A A A A
. . .
N-1×(TMY-60×6) PE-1×(TMY-50×5) 开关柜编号 开关柜型号 开关柜名称 外形尺寸(W×D×H) 设备名称 真空断路器 负荷开关(隔离开关) 电流互感器 G1 XGN15-12 进线柜 750×920×1885 型号规格 VS1-12/630-25 GN19-12/630 LZZBJ9-12 150/5A 0.5/10P10级 数量 1 1 3 G2 XGN15-12 线路出线柜 750×920×1885 型号规格 VS1-12/630-25 GN30-12/630 LZZBJ9-12 75/5A 0.5/10P10级 数量 1 1 3 LZZBJ9-12 50/5A 0.2S/0.5S/10P级 JDZX12-10 10 0.1 0.1 0.1
TMY-3×(80×8) TMY-3×(50×5) TMY-3×(50×5) 1QS 一次接线图 额定电压 ～10kV 单线图 额定电压 ～0.4kV QF1 QF2 QF3 QF4 QF5 QF6 QF7 QF8 QF9 3TMY-60×6 3TMY-60×6 3LMY-50×5 2QS 3QS 3× A COSφ
例析住宅小区备用电源状况
例析住宅小区备用电源状况住宅小区供电方案设计初期，应与建设方或当地供电部门了解项目供电方案的相关信息，经了解，当地供电局不要求专变与公变分开，即专用电与公用电可合用变压器设于同一间配电房内；本项目采用两路独立10kV高压电源供电，每路高压最大容量不宜大于10000kVA，需在南面高压进线位置设置10kV开闭所，各台变压器由开闭所放射式供电；每台变压器最大容量不大于1000kVA，且低压供电半径为曲线距离250米；变配电房净高（结构梁下）不小于4.2米（包括电缆沟深度），建议电房内降板0.8～1米，后期设置双层板。
1.负荷计算：本工程总建筑面积577824M2，其中住宅410815M2，公建167009M2。
公建包括幼儿园、商业及剧场、综合楼、地下车库等。
共分三期开发（各期之间间隔很接近）。
三期包含的单体建筑范围如下：1、一期：综合楼、主出入口、1#至10#住宅楼；2、二期：剧场、幼儿园、11#至14#住宅楼；3、三期：垃圾转运站、15#至26#住宅楼由于各期方案户型、户数及建筑面积等基本确定，负荷计算时用电负荷均按实际用电进行计算。
根据小区总布置图、各建筑功能及分期现况，拟在一期设置B1～B3三座变电所；在二期设置B4～B5二座变电所；在三期设置B6～B9四座变电所；10kV开闭所设于南面靠地下室外墙且项目中心位置（5栋地下室）；其中B1变电所负荷计算表详见下表一。
经计算，一期总用电容量为5090kVA，二期总用电容量为2860kVA，三期总用电容量为5800kVA。
项目总用电容量为13750kVA，可采用两路10kV高压供电，每路负荷容量约为7000kVA。
2、电源状况：与甲方及当地供电局沟通得知，附近市政110KV变电站：双渠桥变（距离3.6公里左右，容量2*40MVA）和兴庆变（距离7公里左右，容量50+63MVA），本项目地块南面宝湖西路上现有3台市政供电环网柜：宝湖西路1#柜、2#柜和3#柜，分别距离本项目拟建开闭所1公里、1.5公里、2公里左右。
各级配电箱接线系统图
三相四线供电时局部TN-S接零保护系统零线N、PE引出示意图(引出线形成三相五线制TN—S接零保护系统)L1L2L3 N接地极L50X5L1 L2 L3 N PE 接地极L50X5YJ-01 总配电箱系统接线图注：本箱由终端型箱变引入正面HR5-630/30YV-3*240+2*120-TC裸母线NPE-端子排PE 接地极背面裸母线HR5-400/30裸母线N- DZ20L-400/3300 YJLV-3*240-2*120-TCDZ20L-400/43003LA 3LB BLV3*185+1*120-TCPE-端子排NPE 接地极YJ-02 总配电箱系统接线图注：本箱由环网型箱变引入YJLV-3*240HR5-630/30HR5-400/30裸母线裸母线N-端子排N3LPE-端子排接地极EJ-01 分配电箱系统接线图注：本箱由环网型箱变引入YJLV-3*240+2*120-TC3HZ1-630/330-BLV-3*185-TCN-端子排端子排3LN PE 接地极EJ-02 分配电箱系统接线图注：该箱由EJ-09号箱下线引入3LDZ20L-630/430BLV-3*185+2*120-WS大里程供电3LPE-端子排N 小里程PE接地极EJ-03 分配电箱系统接线图注：本箱由EJ-03号箱引入CDB2-125-BVR2*16 –WL1 L.N 125ACDB2-125-BVR2*16-WL2125ACDB2-125-BVR2*16-WL3125ACDB2-125-BVR3*16-WL4CDB2-125-BVR3*16-WL5DZ20L-250/430-YJLV-3*25+2*16-WS 3L 125A 3L250AN30mA 0.1SCDB2-125-BVR3*16-WL63L 125APECDB2-125-BVR3*16-WL73L 125APE-端子排CDB2-125-BVR3*16-WL83L 125ACDB2-125-BVR3*16-WL93L 125A接地极EJ-04 分配电箱系统接线图注：本箱从EJ-09 号电箱引入加工棚生活区一生活区二N—端子排EJ-05 分配电箱系统接线图注：本电箱为加工棚各机具开关箱分配箱，由EJ-04号箱引入BLV3*185BLV-3*185+2*120-FPC75-TC2-CDM10-100/3300 同2 同2 同2 同2 同2N-端子排NEJ-06 分配电箱系统接线图注：本箱总线由EJ-04号箱引入同1 同1 同1 同1PE-端子排SJ-01开关箱系统接线图N100A N3LN100AN3L3L NSJ-06开关箱系统接线图SJ-07开关箱系统接线图100ANDZ15LE-100/4901-BVR-3*4-MT253L3LNSJ-08开关箱系统接线图100A3L 3LNSJ-09开关箱系统接线图SJ-010开关箱系统接线图NSJ-011开关箱系统接线图100AN3L3LNSJ-012开关箱系统接线图SJ-014开关箱系统接线图NSJ-015开关箱系统接线图100AN3L3LNSJ-016开关箱系统接线图100AN3L3L N。
老师傅带你了解10kV配电环网柜，看完不仅懂了操作，还懂了原理
3.2.1 配电自动化功能
自动化柜
1）实时监测运行工况
远方监视和控制电环网柜。
远程监测线路的负荷，实时掌握各支线、分段线路的负荷情况，及时发现重超载线路，提升电网规划的精益化水平。
2）遥控功能使用
减轻班组现场倒闸操作工作量，减少倒闸操作时间，操作时间由原来2.5小时将为0.5小时。
对热备用的线路联络开关的操作实现了负荷的快速转供，实现了配电网网络运行方式快速、灵活调整。
微机保护
带电显示器
故障显示器
温湿度控制器
三、环网柜功能
3.1功能单元
进出线柜
保护柜
测量柜
专用柜
3.2配电自动化
自动化图
10KV系统的配网的监视控制的自动化管理,优化城区配网结构,合理高效用电管理,事故的及时预和故障的及时处理.
环网柜及其DTU终端是配电自动化的基本单元，是构成整个配电自动化系统的重要组成部分。
环网柜安装简单，箱体占地面积少，可方便的安放在街道两侧、居民小区、城市绿化带中，因而广泛应用于工业园区、街道、居民区、繁华商业中心等作为接受和分配电能之用。

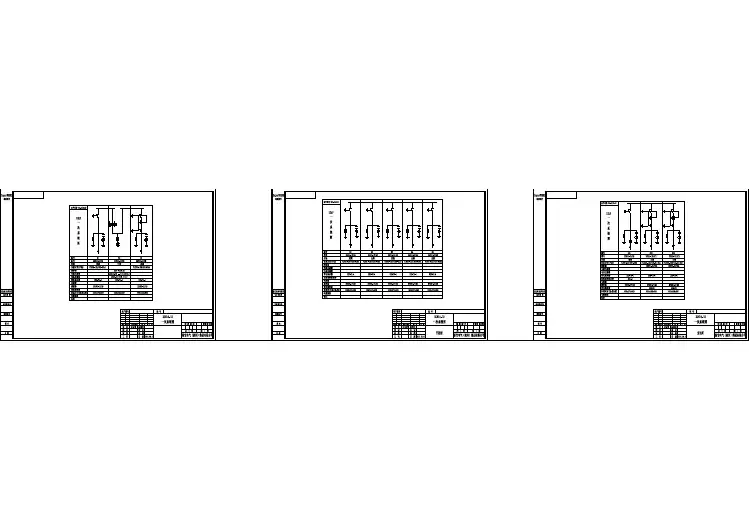

10KV环网柜-XGN15-12系统图
配电箱系统图
配电箱系统图学习简介什么是配电箱？所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
用途便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
分类按结构特征和用途分类：（1）固定面板式开关柜，常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
（3）抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。
配电箱系统图的识读PPT课件
答：从电源进线到配电箱出线看。 答：连接零线与保护线 答： 1）了解断路器等设备主要技术指标。
2）了解导线的型号、规格、敷设方法、敷设部位。 3）了解零线与保护线汇流排的设置 4）了解箱内配线的方法
第13页/共14页
感谢您的观看！
第14页/共14页
型号 脱扣器额定电流 单极 25A
型号U相脱相扣线器额定电流3 三C电6极5能N表-C25/1P WL111-BLV（3 4）SC15-WC
32UA Wh
1户
BV（5 6）SC20-WC
V Wh
BV(5×W6)LS1C112-0BW-LWLV1C(31×24-)BSLCV15（-W3C 4）SC125户-WC
U Wh
1户
V Wh
WL112-BLV（3 4）SC15-WC 2户
W Wh C65N-C10/1P
U Wh
WL113-BLV（3 4）SC15-WC 3户
WL114-BLV（2 2.5）SC15-WC 走廊灯
BV（5 6）SC20-WC
L N
电能表的接线示意图
PE
wL111
第2页/共14页
N wL114
单线图的识读
第3页/共14页
单线图
零线N 火线L
控制线
单联灯开关
第4页/共14页
零线N 火线L
k1 k2 控制线
双联灯开关 3
k1
k2
3 3
现浇混凝土楼板
3 3
预制空心楼板
第5页/共14页
零线N 火线L
k1
k2
3
3
k2
k1
控制线
双联灯开关
第6页/共14页
《南方电网公司10kV用电客户电能计量装置典型设计》附件
《南方电网公司电能计量装置典型设计》编委会主任：揣小勇副主任：张忠东郑龙陈晔委员：胡少鹏杜满权肖谦刘敏张立群石少青熊林材邝朝炼刘孚智胡思平《南方电网公司电能计量装置典型设计》编审组组长：郑龙副组长：胡少鹏成员：石少青化振谦陈蔚文张亚东罗建黄凯荣吴冲赵健荣曹敏刘磊王磊符国能内容提要为全面贯彻实施南方电网公司中长期发展战略目标，加强公司电能计量装置的科学管理，进一步规范电能计量装置的设计、配置和安装要求，公司组织编制了《南方电网公司电能计量装置典型设计》。
电能计量装置典型设计按照变电站电压等级出版500kV变电站、220kV变电站、110kV变电站、35kV 变电站、10kV开关站、10kV用电客户、低压用电客户7个分册。
本书为《南方电网公司电能计量装置典型设计——10kV用电客户电能计量卷》，本书可供电能计量管理和专业技术人员特别是设计人员理解、掌握电能计量装置典型设计，并在实际中熟练运用，也可供相关人员学习参考。
本规范由南方电网公司市场营销部提出、归口管理和负责解释。
本规范编写和设计单位：广东电网公司市场营销部、广东电网公司佛山供电局、佛山电力设计院有限公司本规范编写和设计人员：陈蔚文刘孚智罗建吴冲柳春芳赵洪方玉艺前言电能计量是电力安全运行及经营管理的重要环节，其技术和管理水平直接影响供用电各方的公平交易和利益，确保电能计量准确、可靠和公开、公平、公正，是保障供用电各方权益的前提。
南方电网公司为贯彻实施南网中长期发展战略，强化以客户为中心的核心价值观，以提高客户满意度为总抓手，以提升服务效率和质量为着力点，以确保电能计量的准确、规范、可靠为前提，参照国家有关标准和电力行业标准，结合南方电网公司实际，组织开展了南方电网公司电能计量装置典型设计，意在通过推行典型设计，进一步提高电能计量装置技术水平和设计效率，促进电能计量管理水平的提升，降低电能计量装置建设投资和运行维护成本，维护供用电各方的合法权益，促进供用电各方降低消耗、节约能源、改善经营管理和提高经济效益，并为电力用户提供更优质和高效的服务。
备注+图解，教你看懂一张配电箱系统图
备注+图解，教你看懂一张配电箱系统图配电箱我们做弱电的小伙伴经常会接触，比如UPS配电箱、电表箱、照明配电箱等，但有些人可能还不是很懂里面的结构和接线，我们就结合一张配电箱图纸来说明下。
我们放上一张配电箱系统图，这张图画的还是比较规范比较全面的：系统图中各线路和图元做了标注，我们一个一个来说明。
1、是本配电箱的电气参数说明，相当于电气铭牌。
B4ALE5-1：本配电箱的编号。
其中B4指代地下4层；ALE指代应急照明配电箱；5-1，5指代本系列配电箱的编号，是第五组，1则代表其是本组配电箱的第一台。
Pn、Kx、cosφ、Pjs、Ljs分别指代本配电箱的额电功率、需要系数、功率因数、计算总有功功率、计算总电流，它们的关系式如下：2、配电箱进线，从图中可以看出本配电箱是双路进线，一路常用电源一路备用电源。
3、T160/3P 25A，是本配电箱的进线断路器，从型号上看是施耐德T160系列的微型断路器，3P表示三极，额定分断电流25A。
4、是双电源切换器。
当常用电源突然故障或停电时，通过双电源切换开关，自动投入到备用电源上。
5、配电箱接入漏电火灾报警器的信号线，一根RVVP-4*1.0的电缆，穿20的管子，具体接线可以参考下图：6、电度表。
7、出线回路的母线。
有些大型配电箱会做母线排，小一点的则未必。
8、出线回路，可以看到本配电箱出线都是单相的，L2指B相回路。
9、熔断器，熔断器是用于避雷器的保护。
10、避雷器，用于配电箱避雷，接线如图（本图熔断器的位置是下面那组，上面那组忽略吧，就当他们是断路器）：11、消防信号引自模块，说的就是接入漏电火灾报警器的信号线；控制信号引自消控室，说的就是电表和智能照明开关量控制模块的通讯信号，这哥俩的通信电缆应该先上数据采集器和通讯网关。
12、一路出线接入4Kw的EPS，EPS是应急电源，全称EmergencyPowerSupply(紧急电力供给)，EPS是以解决应急照明、事故照明、消防设施等一级负荷供电设备为主要目标，提供一种符合消防规范的具有独立回路的应急供电系统，该系统能够在应急状态下提供紧急供电，用来解决照明用电或只有一路市电缺少第二路电源，或代替发电机组构成第二电源，或做为需要第三电源的场合使用。
配网系统结构图
配网系统结构图一、配电在电力生产的特殊性配网设备点多面广，单个设备价值低，所以维护的投入也小，对小型智能化需求量大。
虽然配网生产部门不像电网营销部门一样直接对接客户，但也是生产中最面向客户的一环。
营销部接到客户投诉，如果是设备原因，转手就给配网部。
输变电作为主网，在国家垄断这方面没有异议，配网是一直有开放的呼声的，增量配电网、地方电网等一直在做这方面的业务。
有很多大型用电企业也会自建从变电站、配网、用电的专用电网。
民营企业在这块有较大的进步空间。
主网投资高峰期过了，现在是营配投资是热门，可以讲的内容很多，本篇就只做基本的概念介绍，像增量配电网、配电运维、和智能配电，后面再开专篇讨论。
二、配电概述图｜配电网络配电系统是由多种配电设备（或元件）和配电设施所组成的变换电压和直接向终端用户分配电能的一个电力网络系统。
图｜典型室外供配电系统结构示意图这里只看主要设备的配网结构：1.变电站的10kV 开关，从这算配网的开端。
2.接入中压环网柜，供电N-1装备，组手拉手网络，以前的放射性线路，经济不好的地方，是没有这个的。
图｜配电环节在智能电网中的作用配电网的主要作用就是从输电网那里接收的电能，按需求分配下去。
即将高电压降低至用户所需要的各种电压，向各种用户供电。
相对输电专干“输”，变电专干“变”，配电是“输变”都做，有时还兼点客户营销的工作，自己把小电网的工作都干完了，所以输变配网又叫“主配网”。
因为配电起承上启下的工作，又有个热门工作叫“营配调”，现在叫“供电服务”，就是把和客户有直接关系的电网部门组合工作，是现在国网、南网、综合能源的热门。
四、配网分类图｜配电网结构示意图按电压分类配电按电压一般分为高压配电、中压配电和低压配电，其中：高压配电电压：35kV、110kV，又称地方电力网；中压配电电压：10kV低压配电电压：380/220V按供电区域分类配电按供电区域分为城市配电网、农村配电网、工厂配电网：城市配电网：提供城市居民工作生活，负荷相对集中农村配电网：提供农业生产和农村正常生活用电。
10kV双电源用户供电方案探讨
10kV双电源用户供电方案探讨当前，我国经济建设不断发展，随之而来的是对电力资源供应安全性和可靠性要求的提高。
10kV双电源的用户供电是比较特殊的用电方法。
合理的设计10kV双电源用户供电方案，既确保了用户自身的安全，又对供电企业以及电网的安全运行有着重大的意义。
本文在参考相关文献资料的基础上，结合实际工作经验，对10kV双电源用户的供电方案做出了研究，通过对10kV双电源的用户以及具体的供电方案的分析，得出了有效的结论。
随着企业和人们生活对于电力资源需求的提升，做好10kV双电源用户的供电方案，对于供电企业以及用电户来说，有着重大的指导意义。
但是，在对10kV 双电源供电的方案进行设计的时候很容易受到周围建筑物以及场地狭小等多种因素的制约。
因此，研究一套合理的供电方案是非常必要的，而且是势在必行的。
1 10kV双电源用户供电的概念及其现状10kV双电源用户供电指的是为用户提供两路10kV的电源，其中有一路是作为备用电源，假如有一路发生故障停电以后，另一路线路便会自动进行供电，从而确保停电几率的减少，降低停电风险。
10kV双电源的用户多见于政府机构、学校以及医院等重要的单位或机构。
他们对于供电的稳定性的要求较高，不但是有两个独立电源，而且备用电源要求100% 负荷。
现在，随着经济的发展，大多数的企业对于10kV双电源的需求也正在增加。
当前，随着10kV双电源用户数量的增加，国家加大了对电网的资金投入和硬件建设。
通过供电企业进行的有效的可靠性管理，大大的提高了双电源用户用电的可靠性，确保了供电企业的安全运行。
2 10kV双电源用户供电方案的选择随着双电源用户数量的增加，如何为10kV双电源用户提供一个安全、稳定的供电环境，完善10kV双电源用户供电方案成为一个新的解决措施。
本文对广西灵山县的一项10kV的双电源用户的供电方案做出了分析，以便参考。
灵山县准备在该县城新建一个大型自来水厂，该水厂设计规模为12万m3/d，设计总容量为2752kW，计算负荷为1788 kW。
配电的箱型号规格及系统图学习
配电的箱型号规格及系统图学习配电箱型号规格配电箱一般分为紧凑型配电箱，比如PZ30或GOLF型，常用于住宅套内或走廊墙上暗装，常由微型断路器构成，进线为63A以下的3相MCB，出线为3相或单相MCB或RCB，一般为嵌墙暗装，底距地按照规范要求不低于1.5米。
明装配电箱，常常作为楼层总配电箱，下级为上述的紧凑配电箱，总配电箱经常设置在电井内，明装，总开关为大电流的塑壳断路器MCCB，出线为MCCB或MCB（中等电流，三相居多），进线一般为电缆，出线为导线到下级现场暗装的配电箱，型号一般为XM柜式配电箱，一般落地，作为总进线使用。
电箱一般型号无太多意义，主要看开关。
GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。
(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □ 主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量动力箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱 PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP 直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP接线端子箱 AXT举例说明吧GCK第一个G 代表配电柜第二个C 代表抽屉式第三个K 代表控制GGD第一个G 代表配电柜第二个G 代表固定式第三个 D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。
变电站主接线图（解释）
变电站主接线图（解释）变电站一次系统图1、单母线接线特点：只有一组母线，所有电源回路和出线回路，均经过必要的开关电器连接到该母线上并列运行。
主要优点：接线简单、清晰，所用电气设备少，操作方便，配电装置造价便宜。
主要缺点：适应性差，母线故障或检修，全部回路均需停电；任一回路断路器检修，该回路停电。
适用范围：单电源的发电厂和变电所，且出线回路数少，用户对供电可靠性要求不高的场合；10kV纯无功补偿设备出线（电容器、电抗器）。
2、单母线分段接线特点：与单母线接线方法相比，增加了分段断路器，将母线适当分段。
当对可靠性要求不高时，也可利用分段隔离开关进行分段。
母线分段的数目，决定于电源的数目，容量、出线回数，运行要求等。
母线分段一般分为2－3段。
优点：母线发生故障时，仅故障母线段停电，缩小停电范围；对重要用户由两侧共同供电，提高供电可靠性；缺点：当一段母线故障或检修时，与该段所连的所有电源和出线均需断开，单回供电用户要停电；任一出线断路器检修，该回路要停电。
适用：6~10kV，出线6回以上；35~66kV，出线不超过8回时；110~220kV，出线不超过4回时。
3、单母线分段带旁路母线接线优点：增设旁路母线，增设各出线回路中相应的旁路隔离开关，解决出线断路器检修时的停电问题。
为了节省投资，可不专设旁路断路器，而用母线分段断路器兼作旁路断路器。
因为电压越高，断路器检修所需的时间越长，停电损失越大，因此旁路母线多用于35kV以上接线。
适用：6~10kV接线一般不设旁路母线；35~66kV，可设不专设旁路断路器的旁路母线；110kV出线6回以上，220 kV出线4回以上，宜用专设旁路断路器的旁路母线；出线断路器使用可靠性较高的SF6断路器时，可不设旁路母线。
4、双母线接线优点：两条母线互为备用，一条母线检修时，另一条母线可以继续工作，不会中断对用户的供电；任一母线侧隔离开关检修时，只需断开这一回路即可；工作母线故障时，所有回路能迅速切换至备用母线而恢复供电；可将个别回路单独接在备用母线上进行特殊工作或试验；因而可靠性高，运行方式灵活，便于扩建。
10kV冷水机组配电设计概述
tOP1 tOP 0.5 9 0.5 9.5S
其中：
取 9.5S
Krel——可靠系数，用于电流速断保护时，DL 型继电器取 1.4~1.6；GL 型继电器取 1.8~2.0；用于过负荷保护时，动作于信号取 1.05，动作于跳闸取 1.2。 电流速断保护动作电流
IOP`K = 10 * IOP 14 * 400 5600A
IOP`K = K rel * Kjx *
Kst * IrM
nTA
1.4 * 1 *
700 32.7A 30
取 33A
K st ——电动机启动电流倍数；
动作时间tOP 设为 0S，瞬时动作。 对应一次电流为
IOP = K rel * Kst * IrM 1.4 * 1 * 700 980A
3 10kV 电动机配电系统设计
以某大型城市商业综合体项目为例， 项目采用冷水机组 1330kW 三台,额定电压 10kV, 功率因数 COSΦ= 0.8 ，额定电流 95A，机组全压直接启动电流 700A、启动时间 7 秒，城 市电网短路容量按 300MVA 计算。 本工程从高压配电房引来一路 10kV 电源到制冷机房，通过环网柜放射式为三个冷水机 组高压启动柜供电，其简易配电系统如下图所示：
作者简介：唐杰，男，1988 年~，安徽合肥人，中国建筑西南设计研究院机电二院，助理工程师； 黄婧，女，1989 年~，重庆人，山鼎建筑工程设计股份有限公司，工程师。
10kV 冷水机组供配电设计概述
唐杰 （中国建筑西南设计研究院有限公司，610041） 黄婧 （四川山鼎建筑工程设计股份有限公司，610021）
摘要：文章综合讨论了 10kV 冷水机组在当代民用建筑中的应用以及相关的电动机保护问题。 关键词：10kV 冷水机组 启动 电动机保护
箱变内部图详解
作
用
用以反映显示 装置处高压回路 电源有电或无电 情况。
编辑ppt
11
带电显示器DXN
编辑ppt
12
QF高压负荷开关FN12-12/630
作
用
接通和切断额定电压和额 定电流下的电路，并造成可见 的空气间隔，不能切断短路电 流，与高压熔断器串联使用， 用负荷开关切断负荷电流，高 压熔断器切断短路及过载电流 。
•5-表示冲击放电电流为5KA
•W—表示无间隙
•S—表示配电型
•17-表示避雷器的额定电压为17KV
•50-表示避雷器的残压为50KV
编辑ppt
18
高压计量柜内用PT、CT、
FU
PT:电压互感器JDZ-10 作电压、电能测量及继电保护之用
CT:电流互感器LZZJB9-10A
全封闭支柱式结构，作电气测量和电气保护之用
有机外套金属氧化物避雷器是有机绝缘材 料和传统的瓷套式金属氧化物避雷器技术优 点相结合，具有电气绝缘性能好，介电强度 高、抗漏痕、抗电蚀、耐热、耐寒、耐老化 、防爆、憎水性、密封性等优点。
作
用
限制过电压 保护交流电力系统的电 气设备免遭大气过电压
和操作过电压损坏
•Y—表示瓷套式金属氧化物避雷器
•H—表示复合绝缘外套
成的高压负荷开关 FN12-12DR/125 高压计量柜有：电流互 感器TA;电压互感器PT; 熔断器
编辑ppt
5
高压部分照片
编辑ppt
6
编辑ppt
7
带电显示器
带电显示器
高压负荷开关
编辑ppt
