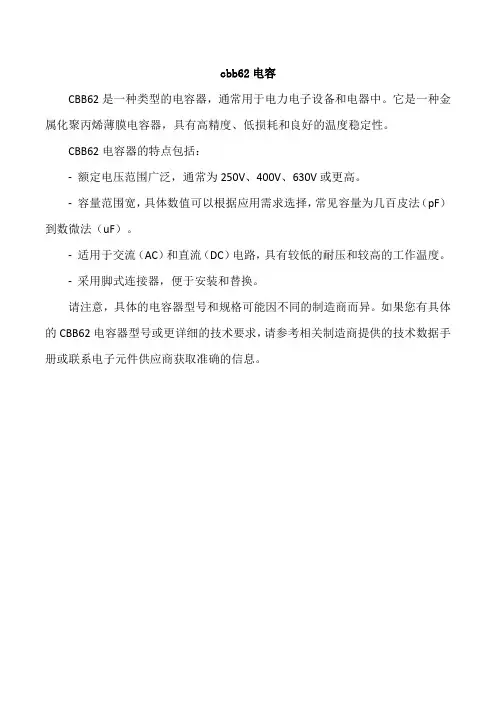

CBB62是一种类型的电容器，通常用于电力电子设备和电器中。
它是一种金属化聚丙烯薄膜电容器，具有高精度、低损耗和良好的温度稳定性。
CBB62电容器的特点包括：
-额定电压范围广泛，通常为250V、400V、630V或更高。
-容量范围宽，具体数值可以根据应用需求选择，常见容量为几百皮法（pF）到数微法（uF）。
-适用于交流（AC）和直流（DC）电路，具有较低的耐压和较高的工作温度。
-采用脚式连接器，便于安装和替换。
请注意，具体的电容器型号和规格可能因不同的制造商而异。
如果您有具体的CBB62电容器型号或更详细的技术要求，请参考相关制造商提供的技术数据手册或联系电子元件供应商获取准确的信息。
电力电子技术中的电容器选择准则
电力电子技术中的电容器选择准则电力电子技术领域中，电容器在电路设计中起着重要的作用。
正确选择和使用电容器可以提高系统的性能和可靠性。
本文将讨论电力电子技术中的电容器选择准则，以帮助读者更好地理解和应用这些准则。
一、电容器的基本知识电容器是一种存储电荷的被动元件，由两个导电板和隔开两板之间的绝缘层组成。
当电压施加在电容器的两端时，电容器会存储电荷，并产生电场能量。
在电力电子技术中，电容器常用于平滑电源的脉动，滤波电路，以及其他高频应用。
二、电容器的选择准则1. 额定电压：电容器的额定电压应大于电路中最大的电压脉动或工作电压，以保证其正常工作和长寿命。
一般建议选择额定电压为电路中最大电压的1.2倍或更高。
2. 容量范围：根据电路的要求和设计目标，选择合适的电容器容量范围。
容量越大，电容器存储的电荷越多，对电路的影响也越大。
3. 介质类型：根据电路工作环境的要求和电容器的使用条件，选择合适的介质类型。
常见的介质类型有铝电解电容器、陶瓷电容器、塑料电容器等。
每种介质都有其特定的优点和限制，需要根据具体情况综合考虑。
4. 外形尺寸：根据电路板的布局和空间限制，选择合适的电容器外形尺寸。
注意考虑电容器的高度、直径和引脚间距等参数。
5. 工作温度：根据电路工作的环境温度，选择适用的电容器工作温度范围。
过高的温度会降低电容器的寿命和性能。
6. 等效串联电阻（ESR）：电容器的等效串联电阻对高频性能和功率损耗有一定影响。
根据电路的高频要求和功率损耗限制，选择合适的电容器ESR指标。
7. 寿命和可靠性：电容器的寿命和可靠性是考虑因素之一。
一般而言，电解电容器的寿命较短，而固体电解电容器的寿命较长。
三、电容器的安装和使用注意事项1. 电容器应正确安装，保证引脚与电路板焊接良好，以确保电流和热量的正常传输。
2. 在使用电容器时，应注意正确的极性连接，避免反向连接导致电容器损坏或破裂。
3. 对于高频应用，应选择具有低ESR和ESL（等效串联电感）的电容器，以减少功率损耗和电路的谐振。
电力电子电容器技术参数
电力电子及电力补偿电容器伟华电子WEIHUATRONIC 电力电子及电力补偿电容器Power Electronic and Compensation Capacitors伟华电子WEIHUATRONIC一、电容器选用指南Guide for capacitors choosing电力电子及电力补偿电容器伟华电子WEIHUATRONIC二、电力电子电容器的标准体系电力电子电容器的主要标准是由中国国家标准委员会发布的GBT17702.1、GBN17702.2和GB/T12747.1、GBT12747.2（分别等同于由IEC 33技术委员会（电力电容器）制定IEC61071,IEC 60831-1、IEC60831-2).作为补充，我司也引用了GB/T25121（等同于IEC61881）、GB/T21563(等同于IEC61373)和AEC-Q200等标准，以满足铁路、汽车等特定场合的应用要求。
我司主要在上述标准的基础上制定了各个型号电力电子电容器的企业标准，以供内部引用。
另外，电力电子电容器的部分标准术语也参考了其它电容器标准中的定义，不再一一列出。
二.The standard system of capacitors forpower electronicsThe main standards are GB/T17702.1&GB/T17702.2and GBf/T12747.1&GB/T12747.2,published by China Nationalstandardizing committee.These standards are equal to IEC61071,IEC60831-1&IEC60831-2,prepared by IEC technical committee 33:Power capacitorsAs supplementary,faratronic also refers to GB/T25121(IEC61881idt),GB/T21563(IEC61373idt)and AEC-Q200and so on,for railwy or automobile applications.According to the basic requirements of above standards,Faratronic made detailed standards of various types of ca⁃pacitors for internal use.In additional,some terminologies are also reference to other capacitor standards,which will be 电力电子及电力补偿电容器伟华电子WEIHUATRONIC三、常用的标准术语1、额定容量C N电容器在20℃/50Hz下的设计电容量。
了解电力电子技术中的电容电流短路保护
了解电力电子技术中的电容电流短路保护电力电子技术是现代电力系统中的重要组成部分，它广泛应用于工业控制、电力变换、电动机驱动等领域。
其中，电容电流短路保护技术在电力电子设备中起到至关重要的作用。
本文将介绍电容电流短路保护的原理、应用以及发展趋势。
1. 电容电流短路保护原理电容器在电力电子设备中常用于存储能量、平滑电流等功能。
然而，当电力电子设备出现故障或异常时，电容器内部可能会产生过高的电流，从而导致设备的短路或过载。
为了防止这种情况发生，电容电流短路保护技术应运而生。
电容电流短路保护的基本原理是利用电流传感器实时监测电容器的电流变化。
一旦电流超过设定的阈值，保护电路会迅速切断电源，以避免过大的电流对设备造成损坏。
同时，保护电路也会通过报警装置或通信系统向操作员发出警告信号，提示设备故障并进行维修。
2. 电容电流短路保护的应用电容电流短路保护技术广泛应用于各种电力电子设备中，包括电力变频器、逆变器、直流-直流变换器等。
以电力变频器为例，它在工业控制领域中被广泛使用，用于调节电机的转速和扭矩。
然而，电力变频器中的电容器在工作过程中可能会受到电流短路的影响，因此需要使用电容电流短路保护技术来保护设备的安全稳定运行。
在电容电流短路保护技术的应用中，通常还会结合其他保护措施，如过电流保护、过压保护等，以提高设备的整体性能和可靠性。
3. 电容电流短路保护技术的发展趋势随着电力电子技术的不断发展和应用领域的扩大，电容电流短路保护技术也在不断进步和完善。
未来，该技术的发展趋势主要集中在以下几个方面：（1）提高保护精度：电容电流短路保护技术需要在电流变化较快的情况下实时监测和切断电源。
因此，未来的发展将聚焦于提高保护精度，降低误触发和漏触发的概率，以保证设备的安全可靠运行。
（2）多级保护策略：对于采用电容电流短路保护技术的设备来说，单一的保护措施可能难以满足复杂的工作环境需求。
因此，未来的发展将倾向于引入多级保护策略，通过组合多个保护装置和算法，提高设备的保护能力和适应性。

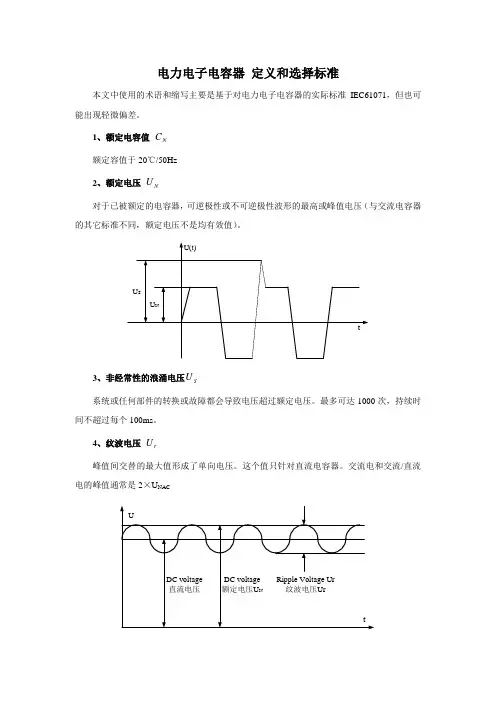

电力电子电容器 定义和选择标准
电力电子电容器定义和选择标准本文中使用的术语和缩写主要是基于对电力电子电容器的实际标准IEC61071，但也可能出现轻微偏差。
C1、额定电容值N额定容值于20℃/50HzU2、额定电压N对于已被额定的电容器，可逆极性或不可逆极性波形的最高或峰值电压（与交流电容器的其它标准不同，额定电压不是均有效值）。
U3、非经常性的浪涌电压S系统或任何部件的转换或故障都会导致电压超过额定电压。
最多可达1000次，持续时间不超过每个100ms。
U4、纹波电压r峰值间交替的最大值形成了单向电压。
这个值只针对直流电容器。
交流电和交流/直流电的峰值通常是2×U NAC5、端子间的电压测试 BB U交货前需对所有电容器在室温下进行常规测试。
交给用户时，可能还会进行进一步的测试，电压为数据表中规定测试电压的80%6、端子和外壳间的电压测试 BG U在室温下，所有电容器的短路端子与外壳间都会进行常规测试。
交给用户时，可能进行重复测试。
7、最大电流 m ax I连续运行时的允许电流的最大均有效值。
给出的值与规定的最大功耗或连接端子的电流限制值有关。
8、峰值电流 ∧I连续运行时的最高允许重复电流增幅值。
9、非重复峰值电流（浪涌） S I在故障发生时，可能出现的最大电流不重复性。
最多可达1000次，持续时间不超过每区间50ms 。
10、串联电阻 S R等效电阻表示的是在电容里产生的欧姆电阻的总和。
这是计算电流相关损耗的基本。
S eff VR R I P ⨯=2 P VR = current dependent losses 电流损耗 11、等效串联电阻 ESR R表示发生在电容里的所有损失电阻的总和（包括欧姆电阻R S ）。
它取决于频率，是计算电容总功率损耗值P V 的基本。
NS ESR C f R R ⨯+=πδ2tan 0 ESR rms V R I P ⨯=2 P V = capacitor ’s total power losses 电容总功率损耗I rms = rms value of operating current 操作电流之有效值tan δ0 = dielectric dissipation factor tan δ0 介电损耗因子12、自感系数 e L表示包含在电容里机械上和结构上的所有感应元素的总和。
电容器基本原理及其应用
电容器基本原理及其应用简介：电容器是一种常见的电子元件，广泛应用于电路中。
它具有储存电能的能力，是现代电子技术的关键组成部分。
本文将介绍电容器的基本原理以及其在各个领域的应用。
一、电容器的基本原理电容器的基本原理是利用电场的形成和电荷的储存。
电容器由两个导体板（通常为金属）以及两板之间的绝缘介质（电解液或固体）组成。
当电容器接入电源时，电荷开始在两个板之间积累，并形成一个电场。
导体板上的正负电荷分别吸引在一起，形成电荷层。
电容器的容量则取决于导体板面积、板间距离和绝缘介质介电常数。
二、电容器的应用领域1. 电子电路中的滤波器电容器广泛应用于电子电路中的滤波器。
滤波器可以通过选择合适的电容器和电容值来剔除电路中的高频或低频噪声，保证信号正常传输和处理。
2. 功率因数校正在电力系统中，功率因数是描述电路有功功率和视在功率之间关系的参数。
电容器可以用来校正功率因数，提高电力系统的效率和稳定性。
3. 电能储存电容器能够储存电能，并快速地释放。
因此，电容器在电子闪光灯、激光器、电动汽车等需要短时高功率输出的设备中得到广泛应用。
4. 调谐电路电容器可以用于调谐电路中，通过改变电容值来调整电路的频率。
这在广播电台、无线通信系统等需要频率调节的应用中非常重要。
5. 传感器技术电容器的电容值可以受到外部环境的影响而改变。
这一特性被广泛应用于传感器技术中，例如温度、湿度和压力传感器等领域。
6. 电力电子领域电容器在电力电子领域中的应用非常广泛，如逆变器、整流器、电力过滤器等。
它们能够提供电流的平滑和稳定，确保设备的正常运行。
7. 电子设备的开关电容器可以用作电子设备的开关元件，控制电路的通断。
例如，闪光灯电路中的充电和释放过程、计算机主板的开关电源等。
结论：电容器作为一种重要的电子元件，具有储存电能、调节电路频率、校正功率因数等功能。
它在各个领域中得到广泛应用，推动了现代电子技术的发展。
了解电容器的基本原理和应用能够帮助我们更好地理解和运用电子电路，促进科技创新。
现代电力TDS智能式低压电力电容器产品介绍
03
某新能源汽车充电站建设案例
在该新能源汽车充电站建设中，采用TDS智能式低压电力电容器进行功
率因数校正后，显著提高了充电设备的运行效率和充电速度。
PART 05
安装调试与操作维护指南
REPORTING
WENKU DESIGN
安装前准备工作建议
确认电容器及其附件的型号、规格和数量是否符合设计要求，检查产品合格证和出 厂试验报告是否齐全。
工业自动化领域的应用
1 2 3
自动化设备无功补偿
针对自动化设备运行过程中产生的无功功率， TDS智能式低压电力电容器可实现快速、精准的 无功补偿。
工业机器人供电优化
工业机器人对供电质量要求较高，TDS智能式低 压电力电容器可优化供电质量，提高机器人运行 稳定性。
工业节能改造
在工业节能改造项目中，TDS智能式低压电力电 容器可降低系统能耗，提高能源利用效率。
自动保护等智能化功能。
高可靠性
采用优质元器件和先进的生产 工艺，确保产品的高可靠性和
长寿命。
宽电压范围适用
适用于不同电压等级的低压电 力系统，具有广泛的适用性。
易于安装与维护
产品设计简洁，安装方便，维 护成本低，为用户节省了大量
时间和成本。
PART 02
技术原理及性能指标
REPORTING
WENKU DESIGN
产品定义与功能
01 定义
02
03
1. 自动无功补偿 2. 谐波滤除
04 3. 三相平衡
05 4. 电能质量优化
现代电力TDS智能式低压电 力电容器是一种先进的电 力电子装置，专为低压电 力系统设计，用于提高功 率因数、降低谐波失真、 平衡三相负载以及优化电 能质量。
GB17702.1-1999-T电力电子电容器+第1部分+总则
测量程序
电容和 应在制造厂所选定的电压和频率下测量
所用方法应足以排除由谐波或由被测电容器的外在附件 诸如测量电路中的电抗器和旁路电路所
导致的误差
如果是在
下测量 测量方法的准确度 对于电容应优于 对于 应优于
若
不能保证 则必须优于
绝对误差
电容测量应在端子间的电压试验 见 之后进行
对于有内部熔丝的电容器 还应在电压试验之前进行电容测量
作这些重复试验的试品数量 验收准则以及是否允许发送这些单元中的任何一件 均应由制造厂与
购买方商定并应在合同中加以说明
采用说明
因
出版之时
配套使用 并已按等同采用
分别改为 见
中的
尚未出版 现
制订了国标
中的
见
已出版且与
故在此将原 标准中的 在考虑中
中的
见
电容和 测量 出厂试验
泊星石
型式试验应由制造厂进行 在有要求时应向购买方提供详列这些试验结果的证明书
这些试验应对与合同电容器相同设计的电容器或者对在试验中给出相同的或更为严酷的试验条件
那种设计的电容器进行
是否所有的型式试验均在同一台电容器试品上进行并不重要
验收试验
按照与购买方商定的合同可由制造厂重复进行出厂试验和 或型式试验或其中的某些项目
前言
由所有对该问题特别关切的国家委员会都参加的技术委员会所制定的 有关技术问题的正
式决议或协议 尽可能地表达对所涉及的问题在国际上的一致意见
这些决议或协议以推荐物的形式供国际上使用 并在此意义上为各国家委员会所承认
为了促进国际上的统一 表示希望 各国家委员会在其国内情况许可的范围内 应采用
推荐物的内容作为他们的国家规定
dc-link电容原理
dc-link电容原理
DC-link电容是一种重要的电力电容器，广泛应用于电力电子设备中。
它通过存储和释放电荷来平衡电路中的电流和电压，起到稳定电力系统运行的作用。
DC-link电容通常由高性能聚丙烯薄膜电容器制成，具有较高的电容密度和良好的耐压性能。
它通常被安装在电力电子设备的直流侧，如变频器、逆变器和电力调节器等，用于存储能量并平滑电路中的直流电压。
DC-link电容的工作原理是基于电荷的存储和释放。
当电源提供电流时，电容器会吸收和存储电荷，导致电压上升。
当电源停止提供电流时，电容器会释放存储的电荷，供应电路中的负载。
这样，通过周期性的存储和释放，电容器能够平衡电路中的电流和电压，从而实现电力系统的稳定运行。
DC-link电容在电力电子设备中起到了至关重要的作用。
它不仅能够平滑电路中的直流电压，还能够提供短时间的电流储备，以应对瞬态负载变化。
此外，它还能减少电路中的谐波和电磁干扰，提高电力系统的效率和可靠性。
总的来说，DC-link电容是电力电子设备中不可或缺的组成部分。
它通过存储和释放电荷来平衡电流和电压，保障电力系统的稳定运行。
在未来的发展中，随着电力电子技术的不断创新和进步，DC-link电
容的性能和应用领域将得到进一步拓展和提升。
交流电路中的电力电子元件
交流电路中的电力电子元件在现代社会，电力电子元件在交流电路中扮演着至关重要的角色。
它们能够帮助有效地转换和控制电能，使我们的生活更加便利和舒适。
本文将对交流电路中的电力电子元件进行详细的介绍和分析。
一、整流二极管整流二极管是最基本的电力电子元件之一，它具有单向导电的特性。
在交流电路中，整流二极管能够将交流电信号转换为直流信号，这在许多电子设备中都起着至关重要的作用，比如电源适配器和整流器。
二、可控硅可控硅是一种能够在一定条件下自主控制导电的电力电子元件。
它具有快速切换和可控性强的特点。
可控硅常被用于电能调节和控制，如调压调光和电机控制等。
可控硅还常用于直流输电系统中，以改善能量传输的效率。
三、晶闸管晶闸管是一种双向可控的电力电子开关元件，它具有高的电流和电压承受能力。
晶闸管被广泛应用于交流电控制和变换领域，如交流调光、电压调节、电机变频等。
晶闸管的可控性和稳定性使得我们能够更精确地控制和管理交流电流。
四、功率场效应晶体管（MOSFET）功率场效应晶体管，简称MOSFET，是一种应用广泛的电力电子开关元件。
MOSFET具有高频高压、低损耗和高效率的特点，被广泛应用于交流电的放大和开关控制。
MOSFET的快速响应和高精度控制能力使得电子设备的性能得到了极大的提升。
五、电力电容器电力电容器是一种用于储存和释放电能的电力电子元件。
它具有高容量和低内阻的特点，被广泛应用于电源滤波和功率因数校正等领域。
电力电容器能够提供稳定的电能储备，保证电力系统的正常运行。
六、电感器电感器是一种能够存储电能并产生电磁感应的电力电子元件。
它具有抵抗交流电流变化的特点，被广泛应用于交流电路的滤波、变压和功率补偿中。
电感器能够提供稳定的电能补充，提高电力系统的效率。
通过以上对交流电路中常见电力电子元件的介绍，我们可以看出，这些元件在现代电子设备中发挥着不可或缺的作用。
它们能够帮助我们有效地转换和控制电能，提供稳定的电力供应，为我们的生活带来方便和舒适。
电力电子系统的电容器寿命评估方法
电力电子系统的电容器寿命评估方法电力电子系统中的电容器作为重要的能量存储元件，承担着滤波、功率平衡和直流电压平稳等关键功能。
然而，由于电容器长期工作在高温环境下，受到电流冲击和电压应力等因素的影响，其寿命受到一定限制。
因此，对电容器寿命进行准确评估和预测是电力电子系统维护和运行的重要任务。
本文将介绍电力电子系统中常见的电容器寿命评估方法，供读者参考和借鉴。
一、直接测量法直接测量法是通过对电容器的工作环境和状态进行实时监测和数据采集，从而判断电容器寿命的一种方法。
该方法基于对电容器的性能变化和老化特征进行分析，可以提供较为准确的寿命评估。
1. 基于电容器参数的测量方法该方法通过对电容器的电流、电压、温度等重要参数进行实时测量，并通过监测电容器的等效串联电阻（ESR）、容量以及漏电流等参数的变化来评估其老化程度。
根据电容器参数的异常变化趋势，可以预测电容器故障和剩余寿命。
2. 基于电容器环境的测量方法该方法通过对电容器工作环境的监测，包括温度、湿度、电磁干扰等因素的变化，来评估电容器的老化程度。
电容器在高温环境下容易老化，因此通过温度的监测可以较为准确地判断电容器的寿命状态。
二、剩余寿命估计法剩余寿命估计法是通过对电容器老化的物理机理和数学模型进行建模与仿真，预测电容器的剩余寿命。
该方法不需要实时监测电容器的工作参数，仅通过对电容器老化机理进行分析可以得到较为准确的寿命估计。
1. 基于老化模型的估计方法该方法基于电容器老化过程的数学模型，通过测量电容器的初始状态和数学模型的参数，进行剩余寿命的计算。
常见的老化模型包括Arrhenius模型和Eyring模型等，可以根据实际情况选取适合的模型进行估计。
2. 基于故障数据分析的估计方法该方法通过对大量电容器故障数据的统计和分析，建立电容器故障的概率分布函数，并以此来预测电容器的剩余寿命。
通过对故障数据的挖掘和分析，可以有效评估电容器的剩余寿命和故障概率。
电力电子技术中的电容器充放电电路设计要点
电力电子技术中的电容器充放电电路设计要点电力电子技术是现代电气工程中的重要分支，广泛应用于电力系统、工业自动化、新能源等领域。
电容器是电力电子器件中常用的元件之一，其在电力电子系统中的充放电电路设计十分关键。
本文将介绍电容器充放电电路设计的要点和注意事项，并给出相应的实例分析。
一、电容器充放电电路设计的目的和作用电容器在电力电子系统中主要有两个作用：一是储能，二是功率补偿。
电容器储能用于缓冲电力系统中的瞬时功率波动，提高系统的稳定性和可靠性；功率补偿则用于提高电力系统的功率因数，降低谐波污染。
二、电容器充电电路设计要点1. 选取合适的电容器在电容器充电电路设计中，首先需要选取合适的电容器。
电容器的选择应考虑其额定电压、容量和频率响应等参数。
根据实际需求和系统的工作条件，选择容量适当、耐电压能力足够的电容器，以保证系统的性能和安全。
2. 设计合理的电容器充电电路拓扑电容器充电电路的拓扑结构对系统的性能和效率有着重要影响。
常见的电容器充电电路包括单相半波整流电路、单相全波整流电路和三相全波整流电路等。
设计时需根据实际情况选择最合适的拓扑结构，并充分考虑系统的控制策略和电路的稳定性。
3. 控制充电电流和电压在电容器充电电路设计中，控制充电电流和电压是十分重要的。
适当控制充电电流和电压可以提高系统的效率和稳定性，同时也可以延长电容器的使用寿命。
通常可通过调节电源的输出电压或改变充电电路的参数来实现对充电电流和电压的控制。
三、电容器放电电路设计要点1. 合理选择放电电阻电容器在放电过程中需要通过电阻进行能量的释放。
合理选择放电电阻可以控制电容器的放电速率，防止过快或过慢的放电现象。
放电电阻的选取需根据电容器的参数、放电时间和放电功率等要求进行合理匹配。
2. 设计放电保护电路为保证电容器放电过程的安全性和稳定性，需要设计相应的放电保护电路。
放电保护电路通常包括过流保护、过温保护和过压保护等功能，可以有效防止电容器在放电过程中发生故障或损坏。
电力电子技术中的电容器充放电电路设计
电力电子技术中的电容器充放电电路设计电力电子技术在现代电力系统中扮演着至关重要的角色。
而在这个领域中，电容器充放电电路的设计尤为重要。
电容器充放电电路可以用于能量的储存和释放，并在电力系统中实现各种功能。
本文将探讨电容器充放电电路的设计原理和方法，并通过案例分析展示其应用。
一、电容器充放电电路设计原理电容器是一种能够在两电极之间存储电能的设备。
当电容器充电时，电荷被储存在电容器的电场中，当电容器放电时，储存的电能被释放。
电容器充放电电路的设计目标是实现高效、稳定和可控的充放电过程。
在电容器充电过程中，需要注意充电电流和电容器电压之间的关系。
根据欧姆定律，充电电流与充电电压之间存在线性关系，充电电流随着时间的增长而减小。
而在电容器放电过程中，电流方向相反，放电电流随着时间的增长而增大。
为了实现高效率的充放电过程，电容器充放电电路设计需要考虑以下几个因素：1. 电容器的电压和电流要能够在设计范围内稳定工作。
2. 充电电路需要提供合适的电压和电流源。
3. 放电电路需要合理地处理电容器的能量释放。
二、电容器充放电电路的设计方法电容器充放电电路的设计需要根据具体的应用需求和电容器参数进行选择。
下面将介绍两种常见的电容器充放电电路设计方法。
1. RC电路RC电路是一种基本的电容器充放电电路。
它由一个电阻器和一个电容器组成。
在充电过程中，电容器通过电阻器充电，电压不断增加，当电压达到一定值后，电容器充电停止。
在放电过程中，电容器通过电阻器放电，电压逐渐降低。
RC电路的设计需要考虑电阻器和电容器的数值选择。
根据时间常数RC的大小，可以控制电容器的充放电速度。
较大的RC值将导致更慢的充放电过程，而较小的RC值将导致更快的过程。
2. 逆变器电路逆变器电路是一种能够将直流电能转换为交流电能的电路。
在逆变器电路中，电容器的充放电过程用于改变电压的波形，从而实现能量的转换和调节。
逆变器电路的设计需要考虑到电容器的容量和电阻器的数值选择。
电力系统中的电容和电感器
电力系统中的电容和电感器在电力系统中，电容器和电感器是非常重要的组件。
它们在电路中具有不同的作用，能够提供一些独特的功能，对电力系统的稳定性和效率起着至关重要的作用。
一、电容器的作用电容器是一种储存和释放电能的设备，它由两个电极和一层介质组成。
在电力系统中，电容器的主要作用如下：1. 电能储存：电容器可以储存电能，并在需要时释放出来。
这在电力系统中可以平衡电流和电压，在负载高峰时提供额外的电能。
例如，在瞬间负载增加时，电容器可以释放储存的电能，从而减少电力系统的压力，提高系统的稳定性。
2. 无功补偿：无功功率是电力系统中的重要指标之一，它影响着电力系统的功率因数和电压稳定性。
电容器可以吸收和释放无功功率，通过调节无功功率的流动，提高电力系统的功率因数。
这有助于降低电力系统的损耗，提高系统的效率。
3. 高频滤波：电容器对高频信号具有较低的阻抗，因此可以用作高频滤波器。
在电力系统中，电容器可以滤除电路中的高频噪声，确保信号的准确传输和可靠性。
二、电感器的作用电感器是一种储存和释放磁能的设备，它由线圈或线圈组成。
在电力系统中，电感器的主要作用如下：1. 储能和释能：电感器可以储存能量在磁场中并在需要时释放出来。
在电力系统中，电感器可以提供稳定的电压和电流输出，保证系统正常运行。
例如，在突然断电的情况下，电感器可以提供暂时的电能供应，保证设备正常运行。
2. 抑制高频噪声：电感器具有较高的阻抗特性，对高频信号具有很好的抑制作用。
它可以滤除电路中的高频噪声，确保信号的准确传输和可靠性。
3. 谐振器：电感器可以与电容器组成谐振电路。
在电力系统中，谐振电路可以用于频率选择性电路和电力传输线路的稳定性控制。
三、电容和电感器在电力系统中的应用在电力系统中，电容器和电感器广泛应用于不同的场景。
以下是一些常见的应用示例：1. 电力电子设备中的电容器和电感器：在电力电子设备中，电容器和电感器用于储存和释放电能，调整电流和电压，改善功率因数和滤波等。
电力电子技术中的电容器充放电特性分析
电力电子技术中的电容器充放电特性分析电容器是电力电子技术中常用的元件之一，广泛应用于各种电路中。
本文将针对电力电子技术中的电容器充放电特性进行分析，以便更好地理解和应用该技术。
一、电容器的基本原理电容器是由两个带电板之间的绝缘介质（如空气或电介质）组成的元件。
当电容器被连接到电源时，正极板上的电荷将被电源推向负极板，导致电荷在电容器内部积累。
这种积累的电荷会导致电容器带有一定的电压。
二、电容器的充电特性分析1. 充电过程当电容器处于未充电状态时，将电容器连接到电源上，电压会立即增加到电源电压。
同时，电容器内部的电荷也会逐渐增加，直到电容器充满。
在充电过程中，电容器的电压和电荷呈线性增长趋势，充电时间取决于电容器的电容量和电流大小。
2. 充电曲线对于直流电源驱动的电容器，充电曲线呈指数衰减曲线。
初始阶段，电压增长较快，但随着充电的进行，电容器内部电荷的增加导致电压增加速度减慢。
最终，在充电达到稳定状态时，电容器的电压将等于电源电压。
3. 充电时间常数充电时间常数是衡量电容器充电速度的重要参数。
它定义为充电时间的比例因子，取决于电容器的电容量和电路中的电阻。
较大的电容量和较小的电阻将导致较长的充电时间常数，反之亦然。
三、电容器的放电特性分析1. 放电过程当电容器已经充满电，并从电源断开连接时，电容器将开始放电。
在放电过程中，电容器的电压将逐渐降低，直到最终降至零。
同时，电容器内部的电荷也会随之减少。
2. 放电曲线与充电过程类似，电容器的放电曲线也呈指数衰减曲线。
放电的最初阶段，电压降低较快，但随着放电的进行，电容器内部电荷减少导致电压降低速度减慢。
最终，在放电过程完成时，电容器的电压将降低到零。
3. 放电时间常数放电时间常数是衡量电容器放电速度的重要参数。
与充电时间常数类似，放电时间常数也取决于电容器的电容量和电路中的电阻。
较大的电容量和较小的电阻将导致较长的放电时间常数，反之亦然。
四、充放电特性的应用电容器的充放电特性在电力电子技术中有广泛的应用。
电力电子技术中的电容器充电电路设计要点
电力电子技术中的电容器充电电路设计要点电容器是电力电子系统中常用的元件，在充电电路的设计中有着重要的作用。
本文将探讨电容器充电电路设计时需要考虑的要点，包括电容器选型、电压控制、电流限制等。
一、电容器选型在电容器充电电路的设计中，首先要选定合适的电容器。
电容器的选型需要考虑充电时间、电容器容量、工作电压等因素。
1. 充电时间：充电时间取决于电容器的电流充电速率以及充电电压的输入情况。
若充电时间较短，则需要选择具有较高的充电电流和相应的电压输入设备。
若充电时间相对较长，可以选择电流较小的电容器。
2. 电容器容量：电容器的容量决定了其所能存储的电荷量。
在设计中，需根据实际需求和系统功率要求选择合适的电容器容量。
如果系统功率较大，需要选择容量较大的电容器。
3. 工作电压：电容器的工作电压应在设计中合理选择，以确保充电电路在正常工作范围内。
过高或过低的工作电压都可能影响充电电路的稳定性和可靠性。
二、电压控制电容器的充电电路设计中，电压控制是一个重要的方面。
通过合理的电压控制，可以确保电容器在正常范围内工作，提高系统的稳定性。
1. 电压控制方式：常见的电压控制方式有恒压充电和恒流充电。
恒压充电是保持充电电压不变，当电容器充满后停止充电。
恒流充电是通过控制充电电流来实现电容器的充电，当电流达到设定值时停止充电。
2. 电压保护：在充电电路设计中，需要考虑到电容器的电压保护。
过高或过低的电压都可能导致电容器损坏或影响系统的正常工作。
因此，设计中应考虑合适的过压和欠压保护措施，以保证电容器的工作稳定性。
三、电流限制电容器的充电电路设计中，电流限制也是需要注意的要点。
合理控制电流可以保护电容器和充电电路，提高系统的安全性和可靠性。
1. 电流限制方式：常见的限制电流方式有恒流和变流两种。
恒流方式通过限制充电电流的最大幅值来保护电容器。
变流方式则根据电容器的充电状态，调整充电电流的幅值，以实现电流的控制。
2. 电流保护：在设计中，应考虑到电流的保护机制，避免电流过大或过小对电容器和充电电路造成损坏或故障。
电气工程师的电力电子器件与应用
电气工程师的电力电子器件与应用电力电子技术是现代电气工程领域中的关键技术之一，而电力电子器件则是实现电力电子技术的基础。
作为一名电气工程师，了解和应用电力电子器件是必不可少的。
本文将介绍电气工程师常用的电力电子器件，并探讨其在实际应用中的重要性和优势。
一、整流器整流器是将交流电转换为直流电的电力电子器件。
常见的整流器有单相整流电路和三相整流电路。
单相整流电路主要由二极管组成，其作用是将交流电的负半周或正半周削减掉，从而实现电流的单向传导，产生稳定的直流电源。
而三相整流电路则采用三相桥式整流电路，能够更加高效地将交流电转换为直流电。
在电气工程中，整流器的应用非常广泛。
例如，交流电输送到远距离的过程中，需要将其转换为直流电，以减小输电损耗。
此外，在直流输电系统中，整流器可以将直流电转换为交流电，以满足不同领域的电力需求。
二、逆变器逆变器是将直流电转换为交流电的电力电子器件。
逆变器利用高频开关技术，将直流电转换为稳定的交流电源。
在逆变器中，常见的开关器件有MOSFET、IGBT等。
逆变器在电气工程中的应用非常广泛。
例如，太阳能发电系统中，逆变器将太阳能电池板产生的直流电转换为标准电网所需的交流电。
此外，在电动汽车充电桩中，逆变器通过将交流电转换为直流电，为电动汽车提供充电能源。
三、功率半导体器件功率半导体器件是电力电子器件中的重要组成部分。
常见的功率半导体器件有晶闸管、二极管、场效应管等。
功率半导体器件能够承受较大的电流和电压，具有快速开关速度和低导通电阻的特点。
功率半导体器件的应用领域广泛。
在电机驱动系统中，功率半导体器件用于实现电机的控制和调速。
此外，在电网中，功率半导体器件用于输电、配电以及调整电力品质。
四、电容器电容器是一种能够储存电能的电力电子器件。
电容器由两个导体电极和介质组成，能够存储电荷，并可以在电路中放电。
电容器在电气工程中有很多应用。
例如，在高压变电站中，电容器可用于电力因数校正和功率补偿，提高电网的稳定性和供电质量。
高压陶瓷电容器种类及用途
高压陶瓷电容器种类及用途高压陶瓷电容器是一种应用于高压电路中的电子元件，其特点是能够承受较高的电压，通常达到数千伏甚至数十千伏。
高压陶瓷电容器由金属电极及其外部绝缘层、内部陶瓷介质层以及电极间绝缘层组成，其种类繁多，各有不同的用途。
以下将介绍几种常见的高压陶瓷电容器及其用途。
1. 气体放电管陶瓷电容器：主要由陶瓷介质和金属电极构成，用来限制电压的上升速度，避免设备遭受过高的电压，还能提供电压的平稳输出。
这种电容器广泛应用于电视机、雷达、激光和高频等电子设备中。
2. 电力电子器件陶瓷电容器：由于陶瓷电容器具有高介电常数、低电容损失和较好的电压稳定性等特点，所以被广泛用于电力电子领域。
其可以制作成多层结构，用于直流滤波、直流耦合、直流偶联和隔直流的储能电路等。
3. 电视机及显像器件陶瓷电容器：广义的电视机和显像器件陶瓷电容器包括陶瓷介质内配电网络和其他各个复杂结构的陶瓷电容器，可以实现分段匹配，提高电子器件的性能，有利于提高图像分辨率和显示品质。
4. 汽车点火系统陶瓷电容器：汽车点火系统冲击电容器主要用于点火系统的脱离开关，它在点火系统中能起到稳定电压、降噪声的作用。
此外，在高温、高电场及高压的工作环境下不会出现电容值退化等现象。
5. 高压互感器陶瓷电容器：是一种用于电力系统的高压换流器、高压断路器和高压互感器等设备中的电容器。
它能够承受高压并具有较高的电容值和电压稳定性，能够保证电力系统的正常运行。
6. 高压直流电源陶瓷电容器：用于电子设备中的高压直流电源电容器需具有较高的工作电压、较低的电感和电容损耗，能够起到稳定电流和电压的作用。
这种电容器主要应用于通信设备、医疗设备、电视机及其他高压直流电源设备。
总之，高压陶瓷电容器在电力电子、电子器件、汽车电子和通信设备等领域有着广泛的应用。
不同种类的高压陶瓷电容器具有不同的特点和用途，但其共同点是能够承受较高的电压，稳定电流和电压输出，保证设备的正常运行。
电热电容器与其他传统电容器的比较研究
电热电容器与其他传统电容器的比较研究电容器是一种用于存储电荷的电子元件，广泛应用于电子电路中。
随着科技的进步，出现了各种不同类型的电容器。
其中，电热电容器作为一种新型电容器，越来越受到研究和应用的关注。
本文将对电热电容器与传统电容器进行比较研究，分析其优缺点和应用领域。
首先，让我们了解下传统电容器的特点。
传统电容器主要包括电解电容器、陶瓷电容器和聚酯薄膜电容器。
电解电容器具有大容量、低成本的特点，广泛应用于电力电子设备中。
陶瓷电容器具有高频率、高温度和高电压下的稳定性，适用于高性能的电子设备。
聚酯薄膜电容器则具有小体积、低成本和良好的电气性能，常用于消费电子产品。
相比之下，电热电容器作为一种新型电容器，具有以下特点。
首先，电热电容器具有高能量密度，即存储更多的电荷。
这使得它在需要高能量储存的应用中具有优势，例如电动车、风力发电和储能系统等。
其次，电热电容器具有快速充放电速度。
相比传统电容器，电热电容器的充放电过程更加高效，能够满足更高速度的电子设备应用需求。
此外，电热电容器还具有较长的使用寿命，能够承受更多的充放电循环，减少维修和更换成本。
然而，电热电容器也存在一些局限性。
首先，电热电容器的制造成本相对较高。
由于其复杂的结构和特殊的材料要求，电热电容器的生产成本较传统电容器更高，这限制了其广泛应用的程度。
其次，电热电容器的体积相对较大。
与传统电容器相比，电热电容器需要更大的体积来实现高能量密度的储存，这在一些空间有限的应用中可能带来挑战。
尽管存在一些局限性，电热电容器仍然具有广泛的应用领域。
首先，电热电容器在新能源领域中有很大的潜力。
随着可再生能源的快速发展，电热电容器可以作为高容量和高效率的储能设备，用于储存太阳能和风能等能源供应。
其次，电热电容器可以用于电动车和混合动力车等交通工具中，提供高能量密度的电力输出。
此外，电热电容器还可以应用于无线充电、无人机和医疗设备等领域。
总之，电热电容器相比传统电容器具有高能量密度和快速充放电速度的优势，能够满足高能力和高效率的电子设备的需求。
iec60831标准说明
iec60831标准说明
IEC 60831标准说明
IEC 60831是国际电工委员会（IEC）制定的标准，用于指导电力电子设备中使用的电容器的设计、试验和评估。
该标准详细描述了电容器的参数、性能要求以及测试方法，旨在确保电容器在电力系统中的安全可靠运行。
首先，IEC 60831标准明确了不同类型的电容器的分类和命名规则。
根据其电
气参数和结构特征，电容器被分为多种类型，如电解式电容器、纸介电容器、金属箔电容器等。
这种分类方法有助于用户选择适合其应用需求的电容器。
其次，标准还规定了电容器的参数要求。
这些参数包括额定电压、额定容量、
频率范围、温度特性等。
电容器必须满足这些要求，以确保其在特定工作条件下的可靠性和稳定性。
IEC 60831还规定了电容器的性能要求。
例如，电容器应具有足够的介质损耗，以防止过电压引起的击穿。
标准还要求电容器具有一定的电容稳定性，以确保其在长期运行中电容值的一致性。
此外，还规定了电容器的尺寸、外观和机械性能要求。
对于电容器的试验和评估，IEC 60831提供了详细的测试方法和要求。
这些测
试包括环境试验、电气试验和机械试验等。
通过这些试验，可以评估电容器的可靠性、耐久性和适应性。
总之，IEC 60831标准对电容器的设计、试验和评估提供了指导。
遵守该标准
可以确保电容器在电力系统中安全可靠地工作，提高电力电子设备的性能和可靠性。
对于电容器制造商和用户来说，掌握和遵守IEC 60831标准是至关重要的。
