实验目的1.掌握进入路由器各种模式下的命令，并配置路由器的主机名。
2.配置路由器的时间。
3.设置路由器特权模式下的用户密码。
4.掌握使用网络的基本检测命令及简单端口配置。
实验原理序号命令解释1 enable 从路由器用户模式进入特权模式。
2 configure terminal 从特权模式进入全局配置模式。
3 hostname 为路由器设置主机名。
4 end 退出到特权模式。
5 disable 退出到用户模式。
6 quit 退出控制台线路。
7 clock set 在特权模式下设置本地路由器的时间标识。
8 Enable password/secret 前者密码是基于明文的，后者密码是基于MD5加密的。
9 Interface{type}{number} 进入接口配置模式。
10 Ip.address{ip-address}{mask}为接口设置IP 地址信息。
单臂路由的基本配置
单臂路由的基本配置计算机网络实验报告实验六单臂路由的基本配置一、实验目的.（1）熟悉VLAN的配置（2）熟悉路由器子接口的配置（3）熟悉子接口的封装（4）熟悉子网的划分二、实验环境.1.拓扑图：三、实验步骤.配置步骤1．主机配置IP地址信息。
PC1.IP地址:192.168.0.2 子网掩码:255.255.255.224 默认网关:192.168.0.1PC2.IP地址:192.168.0.34 子网掩码:255.255.255.224 默认网关:192.168.0.33 PC3. IP地址:192.168.0.66 子网掩码:255.255.255.224 默认网关:192.168.0.65 PC4. IP地址:192.168.0.100 子网掩码:255.255.255.224 默认网关:192.168.0.99 PC5. IP地址:192.168.0.132 子网掩码:255.255.255.224 默认网关:192.168.0.131 PC6. IP地址:192.168.0.164 子网掩码:255.255.255.224 默认网关:192.168.0.1632．路由器子接口的配置Router(config-subif)#int f0/0.1 Router(config-subif)#en dot1q 1Router(config-subif)#ip add 192.168.0.1 255.255.255.224Router(config-subif)#int f0/0.2Router(config-subif)#en dot1q 2Router(config-subif)#ip add 192.168.0.33 255.255.255.224Router(config-subif)#int f0/0.3 Router(config-subif)#en dot1q 3Router(config-subif)#ip add 192.168.0.65 255.255.255.224Router(config-subif)#int f0/0.4 Router(config-subif)#en dot1q 4Router(config-subif)#ip add 192.168.0.99 255.255.255.224Router(config-subif)#int f0/0.5 Router(config-subif)#en dot1q 5Router(config-subif)#ip add 192.168.0.131 255.255.255.224Router(config-subif)#int f0/0.6 Router(config-subif)#en dot1q 6Router(config-subif)#ip add 192.168.0.163 255.255.255.224Router(config)#int f0/0 Router(config-if)#no shut3．交换机VLAN配置 Switch(config)#VLAN 1 Switch(config-vlan)#VLAN 2Switch(config-vlan)#VLAN 3 Switch(config-vlan)#VLAN 4 Switch(config-vlan)#VLAN 5 Switch(config-vlan)#VLAN 6Switch(config)#INT F0/1Switch(config-if)#SWITCHPORT MODE ACCESS Switch(config-if)#SWITCHPORT ACCESS VLAN 1Switch(config)#INT F0/2Switch(config-if)#SWITCHPORT MODE ACCESS Switch(config-if)#SWITCHPORT ACCESS VLAN 2Switch(config)#INT F0/3Switch(config-if)#SWITCHPORT MODE ACCESS Switch(config-if)#SWITCHPORT ACCESS VLAN 3Switch(config)#INT F0/4Switch(config-if)#SWITCHPORT MODE ACCESS Switch(config-if)#SWITCHPORT ACCESS VLAN 4Switch(config)#INT F0/5Switch(config-if)#SWITCHPORT MODE ACCESS Switch(config-if)#SWITCHPORT ACCESS VLAN 5Switch(config)#INT F0/6Switch(config-if)#SWITCHPORT MODE ACCESS Switch(config-if)#SWITCHPORT ACCESS VLAN 64．交换机干线接口配置 Switch(config)#INT F0/7Switch(config-if)#SWITCHPORT MODE TRUNK5.测试PC2到PC3的连通性，并在1处抓取来回数据，对数据进行详细分析。
单臂路由器实训报告
一、实验目的本次实训旨在通过实际操作，使学生了解和掌握单臂路由器的配置方法、工作原理以及在实际网络中的应用。
通过实验，使学生能够熟练运用单臂路由器解决网络连接问题，提高网络管理能力。
二、实验环境1. 硬件设备：两台路由器（Router A、Router B）、两台PC机（PC1、PC2）、一台交换机；2. 软件环境：路由器操作系统（如CiscoIOS、华为VRP等）；3. 网络拓扑结构：PC1连接到Router A的FastEthernet 0/0接口，PC2连接到Router B的FastEthernet 0/0接口，Router A和Router B通过交叉双绞线连接。
三、实验原理单臂路由器是一种在网络中起到连接不同网络的作用的路由器。
其主要特点是在一个接口上连接两个不同的网络，实现不同网络之间的通信。
单臂路由器通过配置静态路由、默认路由等，实现不同网络之间的数据转发。
四、实验步骤1. 初始化路由器（1）连接好网络设备，开启路由器；（2）进入路由器配置模式，设置路由器名称、密码等基本信息。
2. 配置PC机IP地址（1）为PC1和PC2分别设置IP地址、子网掩码和默认网关；（2）确保PC1和PC2可以相互ping通。
3. 配置单臂路由器（1）配置Router A的FastEthernet 0/0接口，将PC1所在的网络设置为内网，将PC2所在的网络设置为外网；（2）配置Router B的FastEthernet 0/0接口，将PC2所在的网络设置为内网，将PC1所在的网络设置为外网；（3）配置静态路由，使Router A和Router B可以相互ping通。
4. 验证实验结果（1）在PC1上ping PC2的IP地址，验证内网通信是否正常；（2）在PC2上ping PC1的IP地址，验证外网通信是否正常；（3）在Router A和Router B上查看路由表，确认静态路由配置正确。
五、实验结果与分析1. 实验结果经过以上步骤，成功配置了单臂路由器，实现了PC1和PC2之间的通信。
实验五 单臂路由
实验五单臂路由什么是单臂路由: 为什么要用到单臂路由。
VLAN（虚拟局域网）技术是路由交换中非常基础的技术。
在网络管理实践中，通过在交换机上划分适当数目的vlan，不仅能有效隔离广播风暴，还能提高网络安全系数及网络带宽的利用效率。
划分vlan之后，vlan与vlan之间是不能通信的，要想使不同VLAN里的主机互访就得使用VLAN间路由技术。
在考虑成本的情况下我们一般选择单臂路由，单臂路由需要一台交换机和一台路由器来共同实现。
拓扑如下：实验目的：接口信息以及IP地址规划如拓扑所示，PC1——PC3分别属于VLAN1——VLAN3，运用单臂路由与NAT的结合，最终使得用户之间能够互相访问，使企业内部全部能够访问因特网。
具体配置：R1：Router>Router>enRouter#conf tRouter(config)#hostname R1 R1(config)#interface f0/0R1(config-if)#no sh --首先把物理接口激活，其它子接口就不用再激活R1(config)#interface f0/0.1 --进入子接口模式R1(config-subif)#encapsulation dot1Q 1 --对VLAN1进行封装DOT1QR1(config-subif)#ip address 192.168.1.254 255.255.255.0R1(config-subif)#exitR1(config)#interface f0/0.2 --进入子接口模式R1(config-subif)#encapsulation dot1Q 2 --对VLAN2进行封装DOT1QR1(config-subif)#ip address 192.168.2.254 255.255.255.0R1(config-subif)#exitR1(config)#interface f0/0.3 --进入子接口模式R1(config-subif)#encapsulation dot1Q 3 --对VLAN3进行封装DOT1QR1(config-subif)#ip address 192.168.3.254 255.255.255.0R1(config-subif)#exitR1(config)#interface f0/1R1(config-if)#ip address 218.87.18.1 255.255.255.0R1(config-if)#no shR1(config-if)#exitR1(config)#access-list 1 permit 192.168.1.0 0.0.0.255--定义允许的流量R1(config)#access-list 1 permit 192.168.2.0 0.0.0.255R1(config)#access-list 1 permit 192.168.3.0 0.0.0.255R1(config)#ip nat inside source list 1 interface f0/1 over load--定义符合访问控制列表1的流量向F0/1口转发R1(config)#interface f0/0.1R1(config-subif)#ip nat inside --定义内部接口R1(config-subif)#exitR1(config)#interface f0/0.2R1(config-subif)#ip nat insideR1(config-subif)#exitR1(config)#interface f0/0.3R1(config-subif)#ip nat insideR1(config-subif)#exitR1(config-if)#interface f0/1R1(config-if)#ip nat outside --定义外部接口R1(config-if)#exitR1(config)#ip route 0.0.0.0 0.0.0.0 218.87.18.2 --默认路由指向ISPR1(config-if)#endR1#SW1：Switch>Switch>enSwitch#conf tSwitch(config)#hostname SW1SW1(config)#vlan 2 --创建VLAN2SW1(config-vlan)#exitSW1(config)#vlan 3 --创建VLAN3SW1(config-vlan)#exitSW1(config)#interface f0/2SW1(config-if)#switchport mode access --端口模式为ACCE SSSW1(config-if)#switchport access vlan 2 --把当前端口加入到VLAN2SW1(config-if)#no shSW1(config-if)#exitSW1(config)#interface f0/3SW1(config-if)#switchport mode access --端口模式为ACCE SSSW1(config-if)#switchport access vlan 3 --把当前端口加入到VLAN3SW1(config-if)#exitSW1(config)#interface f0/24SW1(config)#switchport trunk encapsulation dot1q --把接口封装为DOT1QSW1(config-if)#switchport mode trunk --接口模式为TRUN K（中继）SW1(config-if)#no shSW1(config-if)#switchport trunk allowed vlan allSW1#ISP:Router>Router>enRouter#conf tRouter(config)#hostname ISPISP(config)#interface f0/1ISP(config-if)#ip address 218.87.18.2 255.255.255.0 ISP(config-if)#no shISP(config-if)#endISP#3台PC上分别做验证：PC1:PC>ipconfigIP Address......................: 192.168.1.1 Subnet Mask.....................: 255.255.255.0 Default Gateway.................: 192.168.1.254PC>ping 218.87.18.2Pinging 218.87.18.2 with 32 bytes of data:Reply from 218.87.18.2: bytes=32 time=73ms TTL=254Reply from 218.87.18.2: bytes=32 time=112ms TTL=254 Reply from 218.87.18.2: bytes=32 time=52ms TTL=254Reply from 218.87.18.2: bytes=32 time=70ms TTL=254Ping statistics for 218.87.18.2:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds:Minimum = 52ms, Maximum = 112ms, Average = 76ms PC>PC>ping 192.168.2.1Pinging 192.168.2.1 with 32 bytes of data:Reply from 192.168.2.1: bytes=32 time=73ms TTL=254Reply from 192.168.2.1: bytes=32 time=112ms TTL=254 Reply from 192.168.2.1: bytes=32 time=52ms TTL=254Reply from 192.168.2.1: bytes=32 time=70ms TTL=254Ping statistics for 192.168.2.1:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),Approximate round trip times in milli-seconds:Minimum = 52ms, Maximum = 112ms, Average = 76ms PC>PC>ping 192.168.3.1Pinging 192.1683.1 with 32 bytes of data:Reply from 192.168.3.1: bytes=32 time=73ms TTL=254Reply from 192.168.3.1: bytes=32 time=112ms TTL=254 Reply from 192.168.3.1: bytes=32 time=52ms TTL=254Reply from 192.168.3.1: bytes=32 time=70ms TTL=254Ping statistics for 192.168.3.1:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds:Minimum = 52ms, Maximum = 112ms, Average = 76ms PC>-------------------------------------------------------------------------------------PC2:PC>ipconfigIP Address......................: 192.168.2.1Subnet Mask.....................: 255.255.255.0Default Gateway.................: 192.168.2.254PC>ping 218.87.18.2Pinging 218.87.18.2 with 32 bytes of data:Reply from 218.87.18.2: bytes=32 time=39ms TTL=254Reply from 218.87.18.2: bytes=32 time=44ms TTL=254Reply from 218.87.18.2: bytes=32 time=58ms TTL=254Reply from 218.87.18.2: bytes=32 time=29ms TTL=254Ping statistics for 218.87.18.2:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),Approximate round trip times in milli-seconds:Minimum = 29ms, Maximum = 58ms, Average = 42msPC>-------------------------------------------------------------------------------------PC3:PC>ipconfigIP Address......................: 192.168.3.1Subnet Mask.....................: 255.255.255.0Default Gateway.................: 192.168.3.254PC>ping 218.87.18.2Pinging 218.87.18.2 with 32 bytes of data:Reply from 218.87.18.2: bytes=32 time=83ms TTL=254Reply from 218.87.18.2: bytes=32 time=71ms TTL=254Reply from 218.87.18.2: bytes=32 time=42ms TTL=254Reply from 218.87.18.2: bytes=32 time=44ms TTL=254Ping statistics for 218.87.18.2:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds:Minimum = 42ms, Maximum = 83ms, Average = 60msPC>总结：本实验与实际中小企业网络非常相似，部署单臂路由既节省了成本，又提高了工作效率。
单臂路由实验报告_2

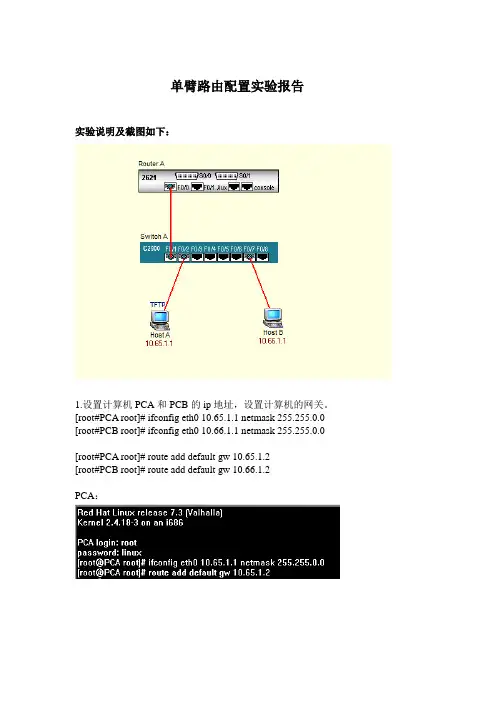

单臂路由配置实验报告实验说明及截图如下：1.设置计算机PCA和PCB的ip地址，设置计算机的网关。
[root#PCA root]# ifconfig eth0 10.65.1.1 netmask 255.255.0.0 [root#PCB root]# ifconfig eth0 10.66.1.1 netmask 255.255.0.0 [root#PCA root]# route add default gw 10.65.1.2[root#PCB root]# route add default gw 10.66.1.2PCA：PCB：2.设置路由器接口f0/0有两个ip地址。
roa(config)#int f0/0roa(config-if)#ip address 10.65.1.2 255.255.0.0roa(config-if)#ip address 10.66.1.2 255.255.0.0 secondary roa(config-if)#no shutroa(config-if)#exitroa(config)#ip routingroa#sh run3. 在交换机上的情况双击交换机，进入交换机的终端模式：switch>enswitch#conf tswitch(config)#int vlan 1switch(config-if)#ip address 10.65.1.8 255.255.0.0 switch(config-if)#exitswitch(config)#ip default-gateway 10.65.1.2switch(config)#endswitch#ping 10.65.1.1 (通)switch#ping 10.66.1.1 (通)4.设置交换机的vlan 2和trunkswitch#vlan databaseswitch(vlan)#vlan 2switch(vlan)#exitswitch#conf tswitch(config)#hostname SWASWA(config)#int f0/6SWA(config-if)#switchport access vlan 2SWA(config-if)#int f0/7SWA(config-if)#switchport access vlan 2SWA(config-if)#int f0/1SWA(config-if)#switchport mode trunkSWA(config-if)#switchport trunk allowed vlan 1，2，3 SWA(config-if)#switchport trunk encap dot1qSWA(config-if)#endSWA#sh vlanSWA#sh run5. 设置路由器f0/0 为两个子接口roa(config)#int f0/0roa(config-if)#no shutroa(config-if)#int f0/0.1roa(config-subif.1)#encapsulation dot1q 1roa(config-subif.1)#ip address 10.65.1.2 255.255.0.0 roa(config-subif.1)#int f0/0.2roa(config-subif.2)#encapsulation dot1q 2roa(config-subif.2)#ip address 10.66.1.2 255.255.0.0 roa(config-subif.2)#exitroa(config)#ip routingroa#sh run6. 测试可通性[root#PCA root]# ping 10.66.1.1 (通) [root#PCA root]# ping 10.66.1.2 (通) PCA中：PCB中：[root#PCB root]# ping 10.65.1.1 (通) [root#PCB root]# ping 10.65.1.2 (通)。
单臂路由测试

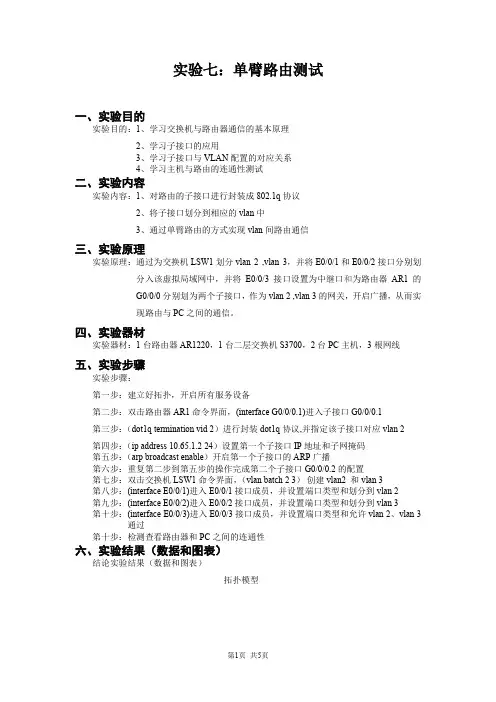

实验七：单臂路由测试一、实验目的实验目的：1、学习交换机与路由器通信的基本原理2、学习子接口的应用3、学习子接口与VLAN配置的对应关系4、学习主机与路由的连通性测试二、实验内容实验内容：1、对路由的子接口进行封装成802.1q协议2、将子接口划分到相应的vlan 中3、通过单臂路由的方式实现vlan间路由通信三、实验原理实验原理：通过为交换机LSW1划分vlan 2 ,vlan 3，并将E0/0/1和E0/0/2接口分别划分入该虚拟局域网中，并将E0/0/3接口设置为中继口和为路由器AR1的G0/0/0分别划为两个子接口，作为vlan 2 ,vlan 3的网关，开启广播，从而实现路由与PC之间的通信。
四、实验器材实验器材：1台路由器AR1220，1台二层交换机S3700，2台PC主机，3根网线五、实验步骤实验步骤：第一步：建立好拓扑，开启所有服务设备第二步：双击路由器AR1命令界面，(interface G0/0/0.1)进入子接口G0/0/0.1第三步：（dot1q termination vid 2）进行封装dot1q协议,并指定该子接口对应vlan 2第四步：（ip address 10.65.1.2 24）设置第一个子接口IP地址和子网掩码第五步：（arp broadcast enable）开启第一个子接口的ARP广播第六步：重复第二步到第五步的操作完成第二个子接口G0/0/0.2的配置第七步：双击交换机LSW1命令界面，（vlan batch 2 3）创建vlan2 和vlan 3第八步：(interface E0/0/1)进入E0/0/1接口成员，并设置端口类型和划分到vlan 2第九步：(interface E0/0/2)进入E0/0/2接口成员，并设置端口类型和划分到vlan 3第十步：(interface E0/0/3)进入E0/0/3接口成员，并设置端口类型和允许vlan 2、vlan 3通过第十步：检测查看路由器和PC之间的连通性六、实验结果（数据和图表）结论实验结果（数据和图表）拓扑模型配置主机IP和网关查看未配置之前的接口情况2，并开启ARP广播配置第二个子接口G0/0/0.2的IP地址和子网掩码，封装dot1q协议,指定该子接口对应vlan 3，并开启ARP广播查看配置两个子接口之后的接口情况查看接口IP的状态信息路由器R1与PC之间的连通情况配置交换机LSW1：划分两个子接口与两个vlan的路由对应关系：创建vlan 2 3，设置端口类型，并将接口E0/0/1成员划分到vlan 2将接口E0/0/2成员划分到vlan 3，并设置端口类型设置接口E0/0/3成员的端口类型，并允许trunk端口通过vlan 2 3查看配置的接口情况检测PC之间的连通性七、结果分析与结论结果分析：在实验过程中，我们通过对子接口进行封装dot1q协议，指定该子接口对应的虚拟局域网vlan，并设置子接口IP地址和子网掩码，开启子接口的ARP广播，然后在我们的交换机中配置指定接口允许指定虚拟局域网进入来实现配置并封装dot1q来实现路由与PC之间的通信。
实验07 单臂路由
实验七单臂路由一、实验目的1):本实验的目的是通过配置单臂路由，让我们对单臂路由的工作原理有更深的认识。
2）：掌握单臂路由配置方法，对单臂路由在网络上的应用有更深的了解。
二、实验要求：1）：知道什么是单臂路由2): 知道如何配置单臂路由三、实验内容：1、通过拓朴图来研究单臂路由，使得两了不同VLAN之间能够通信四、实验步聚实验拓朴1).在交换机上创建VLAN10 和VLAN 20SW#vlan dataSW(vlan)#vlan 10SW(vlan )#vlan 202).把端口加入相应的VLAN中SW(config)#int fa0/1SW(config-if)#switch mode accessSW(config-if)#switch access vlan 10SW(config)#int fa0/2SW(config-if )#switch mode accessSW(config-if)#switch access vlan 203).把SW的F0/0的trunk启用SW(config)#int fa0/0SW(config-if)#switch mode trunk4).配置R1的接口F0/0R1(config)#int fa0/0R1(config-if)#no shR1(config-if)#int fa0/0.1R1(config-subif)#encap dot1Q 10R1(config-subif)#ip add 192.168.1.1 255.255.255.0 R1(config-subif)#no shR1(config-if)#int fa0/0.2R1(config-subif)#encap dot1Q 20R1(config-subif)#ip add 192.168.2.1 255.255.255.0 R1(config-subif)#no sh5).配置PC的IP地址PC1：192.168.1.2/24PC2: 192.168.2.1/246).用PC1来ping PC2Ping通了则成功了。
分组交换网络综合实验-划分子网_及单臂路由的配置报告（共五则）
分组交换网络综合实验-划分子网_及单臂路由的配置报告（共五则）第一篇：分组交换网络综合实验-划分子网_及单臂路由的配置报告分组交换网络综合实验划分子网及单臂路由的配置实验目的• 通过这个实验进一步理解了IP地址的含义，掌握IP地址的分配和划分子网的方法。
• 熟练掌握交换机和路由器的互联。
• 在大型复杂网络里熟练使用Vlan的划分、路由的配置。
• 学会配置单臂路由。
实验原理• 路由器实现单臂路由的配置方法，连接如图,ROUTE0的F0/0与SWITCH0的F0/1相连,SWITCH的F0/2,F0/3分别与PC0,PC1相连接;ROUTE2的F0/1与SWITCH0的F0/1相连,SWITCH的F0/2,F0/3分别与PC2,PC3相连接.PC0,PC2分到VLAN10,PC1,PC3分到VLAN20。
路由器的配置• 注意的地方,在子接口先要先描术DOT1Q,再配IP地址,DOT1Q 后面的数字是VLAN的号码,根据交换机的配置不同有所不同配置router0：//系统模式• Router#configureterminal• Router>enable//配置模式• Router(config)#int //端口模式• Router(config-if)#no shut • Router(configure-if)#ex • Router(config)#int f1/0.1• Router(config-subif)#encapsulation //绑定Vlan10• Router(config-subif)#ipadd 255.255.255.0• Router(config-subif)#exit • Router(config)#int f1/0.2• Router(config-subif)#encapsulation //绑定Vlan20 •Router(config-subif)#ipadd 255.255.255.0• Router(config-subif)#exitf1/0dot1q 10192.168.1.254dot1q 20192.168.2.254• Router(config)#exit• Router#copyrun star//router#copy running-config startup-config ；保存配置的简写配置router2：同理可得f0/1.1 ip 192.168.3.254 f0/1.2 ip 192.168.4.254 配置switch：设置PC：PC0:192.168.1.1网关192.168.1.254 PC1:192.168.2.1网关192.168.2.254 PC2:192.168.3.1网关192.168.3.254 PC3:192.168.4.1网关192.168.4.254 设置router：Router0：f 0/1 ip 192.168.5.1 Router1：f 0/0 ip 192.168.5.2 Router1：f 0/1 ip 192.168.6.1 Router2：f 0/0 ip 192.168.6.2 设置路由表：用RIP方式。
单臂路由
单臂路由实验是一个基本的路由实验，现在把我个人的配置方法写出来，和大家一起探讨。
以下是拓扑图！（本实验在BOSON模拟实验中完成）首先对SW进行VLAN配置>enable#(config)hostname sw#(config)vlan database进入vlan配置模式#(config)vlan 10 name test1划分vlan并命名#(config)vlan 20 name test2#(config)exit退出vlan配置模式#(config)int f0/1进入端口f0/1将相应端口划分到相应的vlan中#(config)switchport access vlan 10#(config)int f0/2#(config)switchport access vlan 20我们知道，如果没有路由支持的情况下，vlan10与vlan 20 是不能进行通信的。
这里，我们就用到单臂路由来作为各vlan 间的桥梁。
在这个实验里，我们要用到dot1q封装协议。
同时，在交换机上配置trunk,并进行封装。
#(config)int f0/12#(config)switchport mode trunk#(config)switchport trunk encapsulation dot1q 在交换机上配置trunk,并进行封装。
由于本节只探讨单臂路由，所以交换机就配置到这里下面进行router配置>enable#(config)int e0进入e0并激活#(config)no shut#(config)int e0.10 建立子接口，并分配IP地址，这里的IP 将成为后面加入各vlan电脑的网关#(config)encapsulation dot1q 10#(config)ip add 192.168.1.1 255.255.255.0#(config)no shut#(config)exit#(config)int e0.20#(config)encapsulation dot1q 20#(config)ip add 192.168.2.1 255.255.255.0#(config)no shut现在我们对pc 进行配置，这里介绍两种方法，一种图形界面，一种命令界面。
VLAN实验-单臂路由
VLAN实验-单臂路由一、拓扑图本实验所用的拓扑结构图，如图1所示，图1要连接的是绿色框框住的结构。
二、实验前的准备打开虚拟台，打开CCNA交换版控制台，并开启要用到的R1，SW1，PC1，PC2。
如图2所示，图2 三、连接设备打开SecureCRT Portable软件，并连接R1，SW1，PC1，PC2。
如图3所示，图3四、重命名分别重命名R1，SW1，PC1，PC2。
如图4所示图4 同理，可重命名SW1，PC1，PC2。
五、把路由器变为PC把PC1和PC2变为PC,用下面这条命令pc1(config)#no ip routing六、给PC1和PC2配地址分别给PC1和PC2的f0/0接口配IP地址，如图5和图6所示，注意PC1和PC2的f0/0端口都是半双工形式的，要变为全双工，还要改变速度。
图5图6 七、创建vlan在SW1中创建两个vlan，分别分配给PC1和PC2，如图7，图7八、给两个vlan配置端口让SW1中的f1/11属于vlan 10，让SW1中的f1/12属于vlan20，如图8所示，图8九、在SW1上配置单臂路由把SW1的f1/5端口设置为干道，如图9，图9十、在路由器上配置单臂路由即创建两个子接口，分别配地址，注意：打开时要先打开f0/0端口，其子接口才能打开；另外，子接口都是半双工的，要变为全双工。
如图10所示图10十一、测试在pc1上ping pc2看是否是通的，如图11所示图11 十二、关掉r1中的代理ARP可以把r1中的代理ARP关掉，这时，用在pc1去ping pc2是不会通的，如图12，图12十三、设置默认网关在pc1和pc2中设置默认网关，如图13和图14图13图14十四、测试现在，再用pc1去ping pc2又可以通了，如图15，图15。
IP通信实验报告——单臂路由
IP通信基础实验报告单臂路由实验一、实验目的掌握GAR路由器单臂路由的配置方法二、实验内容（仿真程序‘单臂路由.pkt’）GAR单臂路由的配置三、实验设备路由器 1台PC机 2台直通网线 4条二层交换机 1台四、实验拓扑图五、配置步骤Switch:Switch>enableSwitch#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#ho SWSW(config)#vlan 10======分别将2台电脑设置到2个不同的VLANSW(config-vlan)#exitSW(config)#vlan 20SW(config-vlan)#exitSW(config)#interface fastEthernet 0/1======分别将2个接口设置到这2个VLAN，模式为A口SW(config-if)#no shutdowmSW(config-if)#switchport mode accessSW(config-if)#switchport access vlan 10SW(config-if)#exitSW(config)#interface fastEthernet 0/2SW(config-if)#no shutdownSW(config-if)#switchport mode accessSW(config-if)#switchport access vlan 20SW(config-if)#exitSW(config)#interface fastEthernet 0/3=====将SW和RT接口设置到以上2个VLAN，模式为T口SW(config-if)#no shutdownSW(config-if)#switchport mode trunkSW(config-if)#switchport trunk allowed vlan 10,20SW(config-if)#exitRouter:=============================================== ==============Continue with configuration dialog? [yes/no]: noPress RETURN to get started!Router>enableRouter#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname RTRT(config)#RT(config)#interface fastEthernet 0/0RT(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/0, changedstate to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upRT(config)#exitRT(config)#interface fastEthernet 0/0.10%LINK-5-CHANGED: Interface FastEthernet0/0.10, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.10, changed state to upRT(config-subif)#encapsulation dot1Q 10 \\此处的10与vlan 10对应RT(config-subif)#ip address 192.168.10.254 255.255.255.0 RT(config-subif)#exitRT(config)#interface fastEthernet 0/0.20%LINK-5-CHANGED: Interface FastEthernet0/0.20, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.20, changed state to upRT(config-subif)#enRT(config-subif)#encapsulation dot1Q 20 \\此处的20与vlan 20对应RT(config-subif)#ip address 192.168.20.254 255.255.255.0 RT(config-subif)#exitRT(config)#六、验证方法及验证结果两台电脑之间可以互ping验证结果如下：。
实验报告路由器的基本配置与单臂路由配置
实验三路由器的基本配置与单臂路由配置实验目的：1. 掌握路由器的基本配置命令。
2. 掌握单臂路由器的配置方法。
3. 了解通过单臂路由器实现不同VLAN之间的互相通信。
实验环境：安装了Cisco Packet Tracer5.3软件的PC机一台。
实验内容：1. 掌握单臂路由器的配置方法。
2. 学会通过配置单臂路由器实现不同VLAN间的通信。
实验步骤：1. 新建Packet Tracer拓扑图：模拟环境包括思科路由器Router2811一台，思科交换机Switch 2960一台，PC机四台，直连线四根，交叉线一根，新建网络拓扑结构图，如图3-1所示。
图3-1 单臂路由器的网络拓扑结构图2. 配置四台PC机的IP地址、子网掩码与网关的设置，如表3-1所示；表3-1 四台PC机的IP地址、子网掩码与网关的设置3. 配置交换机的基本信息：在交换机上新建VLAN10，VLAN20，将接口f0/1，f0/3加入VLAN10中，将接口f0/2，f0/4加入VLAN20中。
具体步骤：Switch>en //进入特权模式Switch#Switch#conf t //进入全局配置模式Switch(config)#Switch(config)#vlan 10 //新建VLAN 10Switch(config-vlan)#Switch(config-vlan)#exit //返回上一级模式Switch(config)#Switch(config)#vlan 20 //新建VLAN 20Switch(config-vlan)#Switch(config-vlan)#exit //返回上一级模式Switch(config)#Switch(config)#int range f0/1,f0/3//进入端口模式并选择端口范围Switch(config-if-range)#Switch(config-if-range)#switchport access vlan 10 //将端口f0/1,f0/3加入VLAN 10中Switch(config-if-range)#Switch(config-if-range)#exit //返回上一级模式Switch(config)#Switch(config)#int range f0/2,f0/4//进入端口模式Switch(config-if-range)#Switch(config-if-range)#switchport access vlan 20 //将端口f0/2,f0/4加入VLAN 20中Switch(config-if-range)#Switch(config-if-range)#exit //返回上一级模式Switch(config)#Switch(config)#exit //返回上一级模式Switch#Switch#show vlan //查看当前的VLAN配置信息Switch(config)# int f0/24 //进入端口f0/24的配置模式Switch(config-if)#switchport mode trunk//将端口f0/24设置为trunk 端口此时，再次测试四台PC机两两之间的连通性，将实验结果记录在表3-2中。
单臂路由和DHCP实验
需求一：实施单臂路由实验（小型网络）通过在交换链路实施trunk和路由器的子接口功能，实现属于小型网络中，属于不同vlan的两台PC的通信PC之间是通过两台交换机的e0/2口来通信的，sw2的e0/3口为BLK状态；（我没有修改到达e0/3的开销，故e0/2口是根端口，可以接收和转发数据）1）那么首先，交换之间（2口之间）配置trunk链路：先封装dot1q，再划到trunk上，但不划具体的vlan （这里不是配置本征vlan实验，不要配置允许通过哪些个vlan的流量）sw1到Branch之间也实施trunk，即交换机上一端封装dot1q，并划到trunk上，也不划vlan；路由器上也封装dot1q，这一步是关键，路由器会通过dot1q封装来识别流量，配置的方式和交换机上不同再分别将sw1和sw2 的1口access到vlan10 和vlan202）然后，切记，PC1和PC2的网关的设置，如果不关闭PC的路由功能，那么pc1（路由器）到pc2（路由器）是没有路由的（需要配置路由，可能是静态），数据包是不通的设置完毕后，需要测试网关是否可以ping通，这一步也是非常重要3）最后，测试PC1到PC2是否可以ping通1）sw1(config)#int e0/2sw1(config-if)#switchport trunk encapsulation dot1qsw1(config-if)#switchport mode trunksw2(config)#int e0/2sw2(config-if)#switchport trunk encapsulation dot1qsw2(config-if)#switchport mode trunkBranch(config)#default int e0/0Interface Ethernet0/0 set to default configurationBranch(config)#do sh run int e0/0Building configuration...Current configuration : 44 bytes!interface Ethernet0/0no ip addressendBranch(config)#int e0/0.10Branch(config-subif)#encapsulation dot1Q 10Branch(config-subif)#ip address 10.1.10.254 255.255.255.0Branch(config-subif)#exiBranch(config)#int e0/0.20Branch(config-subif)#encapsulation dot1Q 20Branch(config-subif)#ip address 10.1.20.254 255.255.255.0sw1(config)#int e0/1sw1(config-if)#switchport mode accesssw1(config-if)#switchport access vlan 10sw2(config)#int e0/1sw2(config-if)#switchport mode accesssw2(config-if)#switchport access vlan 20PC1(config)#int e0/1PC1(config-if)#ip address 10.1.10.100PC1(config-if)#ip address 10.1.10.100 255.255.255.0PC1(config-if)#exiPC1(config)#no ip routingPC1(config)#default gateway 10.1.10.254pc2(config)#default int e0/1Interface Ethernet0/1 set to default configurationpc2(config)#no ip routingpc2(config)#default gateway 10.1.20.254pc2(config)#int e0/1pc2(config-if)#ip address 10.1.20.100 255.255.255.03)测试ping网关一开始ping2个网关均没ping通检查，pc1设置，没问题路由器设置也没问题最后发现，问题出在将sw1的e0/1划到trunk去了（应该划到vlan10的），并且e0/0口也没有配置任何东西；清除这2个端口上的所有配置，重新操作后，发现可以ping通了sw1(config)#default int e0/1Interface Ethernet0/1 set to default configuration*Mar 7 09:25:03.528: %LINK-3-UPDOWN: Interface Ethernet0/1, changed state to up*Mar 7 09:25:04.529: %LINEPROTO-5-UPDOWN: Line protocol on Interface Ethernet0/1, changed state to upsw1(config)#int e0/1sw1(config-if)#switchport mode accesssw1(config-if)#switchport access vlan 10sw1(config-if)#exisw1(config)#default int e0/0Interface Ethernet0/0 set to default configuration*Mar 7 09:26:27.190: %LINEPROTO-5-UPDOWN: Line protocol on Interface Ethernet0/0, changed state to down*Mar 7 09:26:30.194: %LINEPROTO-5-UPDOWN: Line protocol on Interface Ethernet0/0, changed state to upsw1(config)#int e0/0sw1(config-if)#switchport trunk encapsulation dot1qsw1(config-if)#switchport mode trunkPC1#ping 10.1.20.254Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 10.1.20.254, timeout is 2 seconds:....!Success rate is 20 percent (1/5), round-trip min/avg/max = 5023/5023/5023 msPC1#ping 10.1.10.254Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 10.1.10.254, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms这里我有疑问，求解析：1)pc1为什么可以ping通10.1.20.2542)pc1上的arp表象中为什么不会有10.1.20.254需求二：在小型网络里实施DHCPBranch作为DHCP服务器，并为PC1和PC2都分配ip在小型网络中，配置静态IP地址，有很多缺点，比如可能会出现地址冲突（两台设备配置了同一个ip）；工作量很大并且没有扩展性可言；于是，在网络中需要动态主机控制协议（DHCP），它可以根据用户的vlan属性，分配ip地址1)首先，cisco设备中DHCP是默认开启的，关闭是Branch(config)#no service dhcpBranch(config)#service dhcpBranch(config)#ip dhcp pool yanghaibo //配置vlan10的地址池Branch(dhcp-config)#network 10.1.10.0 /24//配置子网Branch(dhcp-config)#default-router 10.1.10.254//配置默认网关Branch(dhcp-config)#dns-server 114.114.114.114//配置DNS服务器Branch(dhcp-config)#lease 1 16//配置租用日期Branch(dhcp-config)#exiBranch(config)#ip dhcp excluded-address 10.1.10.101 10.1.10.254//排除一些地址Pc1上这样配置PC1#conf tEnter configuration commands, one per line. End with CNTL/Z.PC1(config)#int e0/1PC1(config-if)#ip address dhcpPC1(config-if)#在Branch上敲了debug DHCP detail ，结果在pc1 上有调试信息，由于（PC1(config-if)#ip address dhcp）敲了2次，pc1被自动分配了2次地址：*Mar 7 10:11:46.172: %DHCP-6-ADDRESS_ASSIGN: Interface Ethernet0/1 assigned DHCP address 10.1.10.1, mask 255.255.255.0, hostname PC1PC1(config-if)#ip address dhcpPC1(config-if)#*Mar 7 10:12:08.463: %DHCP-6-ADDRESS_ASSIGN: Interface Ethernet0/1 assigned DHCP address 10.1.10.2, mask 255.255.255.0, hostname PC1上面是vlan1的地址池____________________________________________________________________________-Branch(config)#ip dhcp pool yanghaibo 2Branch(dhcp-config)#network 10.1.20.0 /24Branch(dhcp-config)#default-router 10.1.20.254Branch(dhcp-config)#dns-server 114.114.114.114Branch(dhcp-config)#lease 1 16Branch(dhcp-config)#exiBranch(config)#ip dhcp excluded-address 10.1.20.101 10.1.20.254pc2>enpc2#conf tEnter configuration commands, one per line. End with CNTL/Z.pc2(config)#int e0/1pc2(config-if)#ip address dhcppc2(config-if)#*Mar 7 10:18:18.537: %DHCP-6-ADDRESS_ASSIGN: Interface Ethernet0/1 assigned DHCP address 10.1.20.1, mask 255.255.255.0, hostname pc2在pc2上开启debug dhcp再次敲自动分配地址的命令，得到如下调试信息：pc2#debug dhcpDHCP client activity debugging is onpc2(config-if)#ip address dhcp*Mar 7 10:20:31.942: DHCP: Sending notification of TERMINATION:*Mar 7 10:20:31.942: Address 10.1.20.1 mask 255.255.255.0*Mar 7 10:20:31.942: DHCP: Client socket is opened*Mar 7 10:20:31.942: DHCP: SRelease attempt # 1 for entry:*Mar 7 10:20:31.942: DHCP: SRelease placed Server ID option: 10.1.20.254*Mar 7 10:20:31.942: DHCP: SRelease: 279 bytes*Mar 7 10:20:33.108: DHCP: SRelease attempt # 2 for entry:*Mar 7 10:20:33.108: DHCP: SRelease placed Server ID option: 10.1.20.254*Mar 7 10:20:33.108: DHCP: SRelease: 279 bytes*Mar 7 10:20:35.129: DHCP: SRelease attempt # 3 for entry:*Mar 7 10:20:35.129: DHCP: SRelease placed Server ID option: 10.1.20.254*Mar 7 10:20:35.129: DHCP: SRelease: 279 bytespc2(config-if)#*Mar 7 10:20:37.489: RAC: DHCP stopped on interface Ethernet0/1*Mar 7 10:20:37.489: DHCP: DHCP client process started: 10*Mar 7 10:20:37.494: RAC: Starting DHCP discover on Ethernet0/1*Mar 7 10:20:37.494: DHCP: Try 1 to acquire address for Ethernet0/1*Mar 7 10:20:37.507: DHCP: allocate request*Mar 7 10:20:37.507: DHCP: zapping entry in DHC_PURGING state for Et0/1*Mar 7 10:20:37.507: DHCP: deleting entry B4406420 10.1.20.1 from list*Mar 7 10:20:37.507: DHCP: new entry. add to queue, interface Ethernet0/1*Mar 7 10:20:37.507: DHCP: SDiscover attempt # 1 for entry:*Mar 7 10:20:37.507: DHCP: SDiscover: sending 292 byte length DHCP packetpc2(config-if)#*Mar 7 10:20:37.507: DHCP: SDiscover 292 bytes*Mar 7 10:20:37.507: B'cast on Ethernet0/1 interface from 0.0.0.0 pc2(config-if)#*Mar 7 10:20:39.538: DHCP: Received a BOOTREP pkt*Mar 7 10:20:39.538: DHCP: offer received from 10.1.20.254*Mar 7 10:20:39.538: DHCP: SRequest attempt # 1 for entry:*Mar 7 10:20:39.538: DHCP: SRequest- Server ID option: 10.1.20.254*Mar 7 10:20:39.538: DHCP: SRequest- Requested IP addr option: 10.1.20.2*Mar 7 10:20:39.538: DHCP: SRequest: 304 bytes*Mar 7 10:20:39.538: DHCP: SRequest: 304 bytes*Mar 7 10:20:39.538: B'cast on Ethernet0/1 interface from 0.0.0.0 *Mar 7 10:20:39.539: DHCP: Received a BOOTREP pktpc2(config-if)#*Mar 7 10:20:43.568: DHCP: Sending notification of ASSIGNMENT:*Mar 7 10:20:43.568: Address 10.1.20.2 mask 255.255.255.0*Mar 7 10:20:43.568: DHCP Client Pooling: ***Allocated IP address: 10.1.20.2*Mar 7 10:20:43.650: Allocated IP address = 10.1.20.2 255.255.255.0pc2(config-if)#*Mar 7 10:20:43.650: %DHCP-6-ADDRESS_ASSIGN: Interface Ethernet0/1 assigned DHCP address 10.1.20.2, mask 255.255.255.0, hostname pc2。
单壁路由实验配置(适合初学者_原创)
单臂路由实验目的:熟悉掌握间单臂路由的原理熟悉掌握vlan ,trunk,单臂路由的配置实验内容:1.实验不同vlan 间的通信(单臂路由技术) 实验拓扑:pc1:192.168.10.100网关:192.168.10.1pc2:192.168.11.100网关:192.168.11.1pc3:192.168.12.100网关:192.168.12.1二层网络配置:(1)SW1交换机的vlan 配置SW1#vlan databaseSW1(vlan)#vlan 10SW1(vlan)#vlan 11SW1(vlan)#vlan 12SW1(vlan)#exitSW1(config)#int f0/1SW1(config-if)#switchport mode trunkSW1(config-if)#switchport trunk encapsulation dot1q //封装trunk 为dot1qSW1(config-if)#switchport trunk allowed vlan allSW1(config-if)#no shutdownSW1(config-if)#exitSW1(config)#int f0/10SW1(config-if)#switchport mode accessSW1(config-if)#switchport access vlan 10SW1(config-if)#no shutdownSW1(config-if)#exitSW1(config)#int f0/11SW1(config-if)#switchport mode accessSW1(config-if)#switchport access vlan 11SW1(config-if)#no shutdownSW1(config-if)#exitSW1(config)#int f0/12SW1(config-if)#switchport mode accessSW1(config-if)#switchport access vlan 12SW1(config-if)#no shutdownSW1(config-if)#exit二层网络查看:SW1#show vlan-swVLAN Name Status Ports---- -------------------------------- --------- -------------------------------1 default active Fa0/0, Fa0/2, Fa0/3, Fa0/4Fa0/5, Fa0/6, Fa0/7, Fa0/8Fa0/9, Fa0/13, Fa0/14, Fa0/1510 VLAN0010 active Fa0/10 //接口已属于vlan 1011 VLAN0011 active Fa0/11 //接口已属于vlan 1112 VLAN0012 active Fa0/12 //接口已属于vlan 12SW1# show ip int briefInterface IP-Address OK? Method Status Protocol FastEthernet0/0 unassigned YES unset up downFastEthernet0/1 unassigned YES unset up up //接口已经ＵＰFastEthernet0/2 unassigned YES unset up downFastEthernet0/3 unassigned YES unset up downFastEthernet0/4 unassigned YES unset up downFastEthernet0/5 unassigned YES unset up downFastEthernet0/6 unassigned YES unset up downFastEthernet0/7 unassigned YES unset up downFastEthernet0/8 unassigned YES unset up downFastEthernet0/9 unassigned YES unset up downFastEthernet0/10 unassigned YES unset up up //接口已经ＵＰFastEthernet0/11 unassigned YES unset up up //接口已经ＵＰFastEthernet0/12 unassigned YES unset up up //接口已经ＵＰFastEthernet0/13 unassigned YES unset up downFastEthernet0/14 unassigned YES unset up downFastEthernet0/15 unassigned YES unset up downVlan1 unassigned YES unset up upSW1# show int trunkPort Mode Encapsulation Status Native vlanFa0/1 on 802.1q trunking 1／／已封装dot1q三层接口配置(1)RT1 接口配置RT1(config)#int e0/0RT1(config-if)#ip add 192.168.13.1 255.255.255.0RT1(config-if)#no shutdownRT1(config)#int e0/0.10 //配置子接口RT1(config-subif)#encapsulation dot1q 10// 在起完子接口之后，必须要先封闭成dot1q，然后在设置IP，顺序不能颠倒）RT1(config-subif)#ip add 192.168.10.1 255.255.255.0RT1(config-subif)#no shutdownRT1(config-subif)#int e0/0.11RT1(config-subif)#encapsulation dot1q 11RT1(config-subif)#ip add 192.168.11.1 255.255.255.0RT1(config-subif)#no shutdownRT1(config-subif)#int e0/0.12RT1(config-subif)#encapsulation dot1Q 12RT1(config-subif)#ip add 192.168.12.1 255.255.255.0RT1(config-subif)#no shutdown(2)PC1__PC3 IP地址配置VPCS 1 >ip 192.168.10.100 192.168.10.1 24VPCS 2 >ip 192.168.11.100 192.168.11.1 24VPCS 3 >ip 192.168.12.100 192.168.12.1 24(3)三层网络查看RT1#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not setC 192.168.12.0/24 is directly connected, Ethernet0/0.12C 192.168.13.0/24 is directly connected, Ethernet0/0C 192.168.10.0/24 is directly connected, Ethernet0/0.10C 192.168.11.0/24 is directly connected, Ethernet0/0.11／／路由功能已启动全网连通性测试总结:单壁路由转发原理:交换机将数据打上各自的vlan (tag)标记,发送到路由器,路由器接口收到数据后剥离vlan tag 进行路由选择,然后从接口上打上另一个vlan tag 发送给交换机注:本地vlan 不带vlan tag单壁路由数据通信过程: 举pc1 到pc2的通信过程1.在pc1封装数据包2.数据在进去access 口时打上vlan 10 的标记（vlan tag ）3.数据进去ＳＷ１交换机查找mac地址表（转发）4.数据从交换机Ｆ０／１接口(trunk)出去5.路由器Ｅ０／０接口拆开二层封装6.路由器Ｅ０／０接口收到数据帧剥离vlan tag7.路由器查询路由表进行路由选择8.路由器把数据从Ｅ０／接口发送到Ｅ0／0.11子接口9,数据在Ｅ0／0.11子接口打上vlan 11的tag10.数据在Ｅ0／0.11子接口重新封装11.数据帧从f0/1 trunk接口进入交换机12．交换机查询ＭＡＣ地址表知道数据可以从f0/11口发出13.数据在f0/11access 接口脱去vlan 11 tag14.pc2收到数据。
【最新精选】实验八子接口单臂路由1
实验八子接口单臂路由子接口用于对不同vlan的路由，接上个实验，计算机、交换机IP地址和网关不变，但要求交换机工作在两个VLAN的情况下，新设置的VLAN 2，含f0/6、f0/7。
当交换机有两个VLAN时，逻辑上成为两个网络，隔离了广播域。
两个vlan间的访问，必须通过路由器，如果接入路由器的一个物理接口，要划分子接口分别与两个vlan对应，同时还要求与路由器相联的交换接口f0/1要划分为trunk，因为这个口要通过两个vlan的数据包。
对于secondary Ip的情况，从实质上是一个接口,不能实现对两个vlan的路由。
1. 设置交换机的vlan 2和trunkswitch#vlan databaseswitch(vlan)#vlan 2switch(vlan)#exitswitch#conf tswitch(config)#hostname SW ASWA(config)#int f0/6SWA(config-if)#switchport access vlan 2SWA(config-if)#int f0/7SWA(config-if)#switchport access vlan 2SWA(config-if)#int f0/1SWA(config-if)#switchport mode trunkSWA(config-if)#switchport trunk allowed vlan 1,2,3SWA(config-if)#switchport trunk encap dot1qSWA(config-if)#endSWA#sh vlanSWA#sh run检查设置情况，应该能正确的看到vlan和trunk等信息。
dot1q是vlan中继协议802.1q，有的设备上使用的是cisco的isl协议,它们的作用是一样的。
计算机的ip地址分别为10.65.1.1、10.66.1.1，网关分别指向路由器的子接口10.65.1.2、10.66.1.2。
实验八 子接口单臂路由1
实验八子接口单臂路由子接口用于对不同vlan的路由，接上个实验，计算机、交换机IP地址和网关不变，但要求交换机工作在两个VLAN的情况下，新设置的VLAN 2，含f0/6、f0/7。
当交换机有两个VLAN时，逻辑上成为两个网络，隔离了广播域。
两个vlan间的访问，必须通过路由器，如果接入路由器的一个物理接口，要划分子接口分别与两个vlan对应，同时还要求与路由器相联的交换接口f0/1要划分为trunk，因为这个口要通过两个vlan的数据包。
对于secondary Ip的情况，从实质上是一个接口,不能实现对两个vlan的路由。
1. 设置交换机的vlan 2和trunkswitch#vlan databaseswitch(vlan)#vlan 2switch(vlan)#exitswitch#conf tswitch(config)#hostname SWASWA(config)#int f0/6SWA(config-if)#switchport access vlan 2SWA(config-if)#int f0/7SWA(config-if)#switchport access vlan 2SWA(config-if)#int f0/1SWA(config-if)#switchport mode trunkSWA(config-if)#switchport trunk allowed vlan 1,2,3SWA(config-if)#switchport trunk encap dot1qSWA(config-if)#endSWA#sh vlanSWA#sh run检查设置情况，应该能正确的看到vlan和trunk等信息。
dot1q是vlan中继协议802.1q，有的设备上使用的是cisco的isl协议,它们的作用是一样的。
计算机的ip地址分别为10.65.1.1、10.66.1.1，网关分别指向路由器的子接口10.65.1.2、10.66.1.2。
路由和交换基础实验（6）——单臂路由
路由和交换基础实验（6）——单臂路由一：实验之前：二：实验器材：两台PC，一台交换机，一台路由器三：实验目的：使得处于两个VLAN的PC通信。
四：单臂路由的缺点：路由器与交换的之间只通过一根线连接，容易造成网络阻塞五：单臂路由的优点：与传统VLAN间路由相比，单臂路由的路由器与交换机之间只通过一根线连接，使得路由器的另一个接口可以连接都Internet上。
六：实验步骤：1.开启物理接口（no shutdown）2.创建子接口（int f0/0.10,int f0/0.20）3.封装dot1q的协议，关联VLAN10，与VLAN20，让其承载VLAN10与VLAN20的流量（encapsulation dot1q 10简写（edc d 10））4.子接口配置IP地址（ip add）七：详细操作：1.配置两台PC的IP地址，子网掩码与默认网关，如图：2.配置交换机：划分两个VLAN，VLAN10与VLAN20，分别分配到接口0/1和0/2中，接口0/3改为trunk链路，如图：3.记得要保存，如图：4.配置路由器，首先激活路由器的接口0/0；然后全局配置模式命令创建子接口（int f0/0.10，子接口的语法为物理接口，加上一个点，再加上子接口的编号，子接口的编号可以使任意的编号，但是通常配置子接口编号以反映VLAN编号，例如：fa0/0.10和int f0/0.20）；封装dot1q的命令配置为特定VLAN的802.1Q TRUNK；子接口配置的IP地址一般为本网段的最后一个主机地址，所以这里为192.168.10.254和192.168.20.254。
如图：5.测试一下处于两个VLAN 的两台PC 现在是否可以通信了，如图：第一次请求超时算是正常情况吧，由于ARP的原因，但是当你第一眼开到请求超时的时候，心情确实是很沮丧的，心里想。
我觉得自己没有敲错命令啊，怎么会ping不通呢，这时候，你应该有关闭重做的心里，但是经过你心里的这一系列的过程只有，后来竟然同了，哈哈。
