无损检测三级复试参考题-超声检测工艺题和综合题解析共122页文档
超声检测复试综合题介绍(2012UT3级复证学习资料)
2）、试块 采用的标准试块为CSK-ⅠA、CSK-ⅡA、 CSK-ⅢA和CSK-ⅣA。 CSK-ⅠA、CSK-ⅡA和CSK-ⅢA试块适用 壁厚范围为6mm～120mm的焊接接头， CSK-ⅠA和CSK-ⅣA系列试块适用壁厚范 围大于120mm～400mm的焊接接头。在满 足灵敏度要求时，试块上的人工反射体根 据检测需要可采取其他布置形式或添加， 也可采用其他型式的等效试块。
4、超声检测时，余高磨平有什么好处？
答：焊缝磨平有利于探头在焊缝表面进行 检测，提高直射波扫查覆盖率；有利于探 头在焊缝上平行扫查，以发现垂直于焊缝 的横向缺陷；而且可以减少因焊缝表面不 规则而产生的表面杂波，提高探测质量。
请对B1焊缝质量予以评级并说明理由。
解答：
评定结果： 信号1 级别；Ⅲ级 性质：未熔合 评级理由：波幅位于Ⅱ区，长度小于1/3T， 但从信号位置和波型模式为Ⅱ来判断应为 未熔合，所以评为Ⅲ级。
b). 母材厚度大于46mm～400mm时，一般用 两种K值探头采用直射波法在焊接接头的双 面双侧进行检测。两种探头的折射角相差应 不小于10°。对于单侧坡口角度小于5°的窄 间隙焊缝，如有可能应增加对检测与坡口表 面平行缺陷有效的检测方法。 c). 应进行横向缺陷的检测。检测时，将探头 放在与焊缝及热影响区上作两个方向的平行 扫查，见图13。
4.2.6.1 单直探头基准灵敏度的确定 当被检部位的厚度大于或等于探头的三 倍近场区长度，且探测面与底面平行时， 原则上可采用底波计算法确定基准灵敏 度。对由于几何形状所限，不能获得底 波或壁厚小于探头的三倍近场区时，可 直接采用CSⅠ标准试块确定基准灵敏度。
无损检测三级复试参考题-超声检测工艺题和综合题解析共122页文档共124页
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！
无损检测三级复试参考题-超声检测工 艺题和综合题解析共122页文档
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
无损检测综合试题
无损检测综合试题
选择题(选择一个正确答案)
1、超声波检测中,产生与接收超声波得方法,通常就是利用某些晶体得(c )
a、电磁效应
b、磁致伸缩效应
c、压电效应
d、磁敏效应
2、目前工业超声波检测应用得波型就是(f )
a、爬行纵波
b、瑞利波
c、压缩波
d、剪切波
e、兰姆波
f、以上都就是
3、工件内部裂纹属于面积型缺陷,最适宜得检测方法应该就是(a )
a、超声波检测
b、渗透检测
c、目视检测
d、磁粉检测
e、涡流检测
f、射线检测
4、被检件中缺陷得取向与超声波得入射方向(a )时,可获得最大超声波反射：
a、垂直
b、平行
c、倾斜45°
d、都可以
5、工业射线照相检测中常用得射线有(f )：
a、X射线
b、α射线
c、中子射线
d、γ射线
e、β射线
f、a与d
6、射线检测法适用于检验得缺陷就是(e )
a、锻钢件中得折叠
b、铸件金属中得气孔
c、金属板材中得分层
d、金属焊缝中得
夹渣e、 b与d
7、10居里钴60γ射线源衰减到1、25居里,需要得时间约为(c )：
a、5年
b、1年
c、16年
d、21年
8、X射线照相检测工艺参数主要就是(e )：
a、焦距
b、管电压
c、管电流
d、曝光时间
e、以上都就是
9、X射线照相得主要目得就是（c ）：
a、检验晶粒度；
b、检验表面质量；
c、检验内部质量；
d、以上全就是
10、工件中缺陷得取向与X射线入射方向(b )时,在底片上能获得最清晰得缺陷影
像：a、垂直 b、平行 c、倾斜45°d、都可以
11、渗透检测法适用于检验得缺陷就是(a )：
a、表面开口缺陷
b、近表面缺陷
c、内部缺陷
d、以上都对
12、渗透检测法可以发现下述哪种缺陷?(c )
超声检测复试综合题介绍(2012UT3级复证学习资料)
直探头检测验收标准
试题举例
2、接管锻件如图2所示，焊接前需要用2.5P20Z和 2.5P14×16K1探头对锻件进行检测，请按 JB/T4730.3-2005标准，确定校验反射体（试块 或大平底）、扫查面以及扫查方向，说明理由， 并叙述灵敏度校验方法。
答： （1）直探头：由于2.5P20Z探头近场为42.4mm， 3N=127mm，不能用锻件大平底校验，所以采用 CSⅠ标准试块； 斜探头：采用深度为0.072mm、60°V型槽试块。 （2）扫查面及扫查方向：由于外表面有斜面，所 以圆周面上的扫查宜在内表面进行；两端面中一 个端面的截面厚度仅有12mm，不宜扫查，所以 仅在一个端面扫查，如图所示。
c) 母材厚度大于120mm～400mm时，一般用 两种K值探头采用直射波法在焊接接头的双 面双侧进行检测。两种探头的折射角相差 应不小于10°。 d) 应进行横向缺陷的检测。检测时，可在 焊接接头两侧边缘使探头与焊接接头中心 线成10°～20°作两个方向的斜平行扫查， 见图12。如焊接接头余高磨平，探头应在 焊接接头及热影响区上作两个方向的平行 扫查，见图13。
3、试块 (1)、JB/T4730.3-2005要求： 4.2.3.1 单直探头标准试块 采用CSⅠ试块，其形状和尺寸应符合图4和 表4的规定。
表4 CSⅠ标准试块尺寸 试块序号 L D CSⅠ-1 50 50 CSⅠ-2 100 60 CSⅠ-3 150 80 CSⅠ-4 200 80 mm
无损检测三级复试参考题
四、综合题(50分)
在用硫化氢储罐，如简图所示，规格：Ø1600×10mm，材质：1Cr18Ni9Ti，检测时该罐体温度57℃。要求按JB/T4730-2005标准，对内表面对接焊缝进行渗透检测。采用高灵敏度，Ⅰ级合格。依题意回答问题。
人孔A15 D1 D2
1、回答下列问题：(30分)
（1）按JB/T4730-2005标准，请选择适宜该容器的渗透检测方法，并说明理由。（5分）
答：按JB/T4730-2005标准，该容器渗透检测的最佳方法应为溶剂去除型荧光法
（2分）。因为硫化氢是腐蚀介质（1分），该容器又是在用容器（1分），所以渗透检测宜选择荧光法；该容器属现场检测，采用溶剂去除型操作方便（1分）。
（2）该容器渗透检测时应使用哪些灵敏度试块？为什么？（5分）
答：应使用A型试块，因为该工件温度57℃，在10℃~50℃之外，所以应使用A型试块确定检测规范（2分）。还应使用B型试块确定灵敏度等级，验证操作工艺的正确性。（3分）
（3）该容器内表面实施渗透检测时，如何进行预处理？（5分）
答：该容器内介质是硫化氢气体，在工件内壁应无油状污物，但可能存在锈蚀和固体粉尘，应先用电动不锈钢丝刷去除锈蚀和固体粉尘，用角向磨光机对影响检测的焊缝表面进行修磨。再采用溶剂或水清洗进行预处理。
（4）该容器内焊缝表面渗透检测过程中应注意哪些问题？（5分）
答：1）由于检测对象是奥氏体不锈钢，一定要控制氯、氟元素的含量不得超过1%的重量比。2）观察时罐内白光照度不大于20LX
3）避免碳钢用具与表面接触，防止铁素体污染。
无损检测 试题(含答案).
超声波检测习题集
共：630题
其中：是非题175题
选择题274题
计算题90题
计算题91题
一、是非题
1.1 波动过程中能量传播是靠相邻两质点的相互碰撞来完成的。（）1.2 波只能在弹性介质中产生和传播。（）1.3 由于机械波是由机械振动产生的，所以波动频率等于振动频率。（）1.4 由于机械波是由机械振动产生的，所以波长等于振幅。（）1.5 传声介质的弹性模量越大，密度越小，声速就越高。（）1.6 物体作谐振动时，在平衡位置的势能为零。（）1.7 一般固体介质中的声速随温度升高而增大。（）1.8 由端角反射率试验结果推断，使用K≥1.5的探头探测单面焊焊缝根部未焊透
缺陷，灵敏度较低，可能造成漏检。（）1.9 超声波扩散衰减的大小与介质无关。（）1.10 超声波的频率越高，传播速度越快。（）1.11 介质能传播横波和表面波的必要条件是介质具有切变弹性模量。
（）1.12 频率相同的纵波，在水中的波长大于在钢中的波长。（）1.13 既然水波能在水面传播，那么超声表面波也能沿液体表面传播。（）1.14 因为超声波是由机械振动产生的，所以超声波在介质中的传播速度即为质点
的振动速度。（）1.15 如材质相同，细钢棒（直径<λ）与钢锻件中的声速相同。（）1.16 在同种固体材料中，纵、横波声速之比为常数。（）1.17 不同的固体介质，弹性模量越大，密度越大，则声速越大。（）1.18 表面波在介质表面作椭圆振动，椭圆的长轴平行于波的传播方向。
（）1.19 波的叠加原理说明，几列波在同一介质中传播并相遇时，都可以合成一个波
超声波探伤3级理论试题
⑶ 探头的选择：
a.对焊缝探伤：按照检测技术等级A.B.C的不 同技术要求, 应分别根据板厚，检测母材部位 及焊缝部位等不同情况按JB/T4730标准主要 选取探头，并考虑：纵缝与环缝的差别，T型 环缝及管座角焊缝，纵、环环缝用探头。
b.锻、铸件探伤：
主要内容为标准各部概念性的内容，涉及到 标准部分，包括对人员培训，资格，各检测 方法适用范围、仪器、试块、探头、灵敏度 等。
三、单项选择题
主要内容为标准中各部分的适用范围，对 工件要求、探头、试块、灵敏度、测量方法 等方面内容，要求对UT检测方法，检测标准 有较好的理解，并能熟练应用。一般每题给 出4个答案，只选一个正确答案。
⒀对不等厚板的对接焊缝应如何确定被检焊 缝区域范围，为防止不漏检应采取哪些措施？
⒁对检测出的缺陷如何按照JB/T4730标准 要求对缺陷定性？
UT综合题解答的有关说明
1、综合题可能出现的工件类型： 锅炉或压力容器受压元件部位（如筒体、
封头、设备法兰、大口径接管等）的焊缝、 锻件、铸钢件（碳钢、不锈钢）的检测。或 给出整台设备,注明规格尺寸和材质,焊接方法 等,提供检测要求。
具体形式：
㈠自行编制工艺卡（不提供统一格式），这 时要求各位要熟悉工艺卡应包含的内容和格 式要求，并逐项准确填写。
㈡提供工艺卡格式，按题中格式要求逐项填 写。
无损检测综合试题
无损检测综合试题
选择题(选择一个正确答案)
1、超声波检测中,产生与接收超声波的方法,通常就是利用某些晶体的(c )
a、电磁效应
b、磁致伸缩效应
c、压电效应
d、磁敏效应
2、目前工业超声波检测应用的波型就是(f )
a、爬行纵波
b、瑞利波
c、压缩波
d、剪切波
e、兰姆波
f、以上都就是
3、工件内部裂纹属于面积型缺陷,最适宜的检测方法应该就是(a )
a、超声波检测
b、渗透检测
c、目视检测
d、磁粉检测
e、涡流检测
f、射线检测
4、被检件中缺陷的取向与超声波的入射方向(a )时,可获得最大超声波反射:
a、垂直
b、平行
c、倾斜45°
d、都可以
5、工业射线照相检测中常用的射线有(f ):
a、X射线
b、α射线
c、中子射线
d、γ射线
e、β射线
f、a与d
6、射线检测法适用于检验的缺陷就是(e )
a、锻钢件中的折叠
b、铸件金属中的气孔
c、金属板材中的分层
d、金属焊缝中的
夹渣e、 b与d
7、10居里钴60γ射线源衰减到1、25居里,需要的时间约为(c ):
a、5年
b、1年
c、16年
d、21年
8、X射线照相检测工艺参数主要就是(e ):
a、焦距
b、管电压
c、管电流
d、曝光时间
e、以上都就是
9、X射线照相的主要目的就是(c ):
a、检验晶粒度;
b、检验表面质量;
c、检验内部质量;
d、以上全就是
10、工件中缺陷的取向与X射线入射方向(b )时,在底片上能获得最清晰的缺陷影
像:a、垂直 b、平行 c、倾斜45°d、都可以
11、渗透检测法适用于检验的缺陷就是(a ):
a、表面开口缺陷
b、近表面缺陷
c、内部缺陷
d、以上都对
12、渗透检测法可以发现下述哪种缺陷?(c )
特种设备无损检测超声波三级UT3考试(2015年)开卷试题及答案(完整版)
2015年UT3级开卷（部分）工艺分析题
综合题一：
筒体环缝焊接前，需先把坡口边缘的复合层去除，然后焊接，焊后进行无损检测，合格后再进行补堆焊。筒体由复合钢板（堆焊层）做的，规格：基板80mm+复合层4mm。
（1）按《TSG R0004-2009 固定式压力容器安全技术监察规程》和JB/T4730.3-2005，写出UT 应采用的检测技术级别和合格级别，确定检测用探头和试块，并画出扫查示意图。
有以下探头2.5Pφ20，2.5Pφ25, 2.5FG4, 2.5FG40,说明所选探头，试块方法和如何调节灵敏度。
复合板：100%UT
复合合缝：100%UT+20%RT，B-II级合格。
对复合钢板的UT，采用2.5PFG4探头，从堆焊层侧检测，采用T3b试块。
（2）对该复合板能否按JB/T4730.3-2005 附录F 规定的方法测定声能传输损耗差？如果可以，应如何操作？如果不可以，请说明理由并给出一种可行的方法。
不可以，因为附录F规定的方法是基于同材质进行测定的，而复合板是两种不同声速的材质，在复合界面处声波会产生畸变。
（3）如果检测采用CSK-IIA 试块，请确定其最小所需尺寸，并叙述DAC 曲线的制作方法。
尺寸至少是60X80X200mm，以1/4T和2/1T孔制作DAC曲线，判废线、定量线、评定线分别是：（4）卷成筒体焊接时复合层切开成48°的一个斜面倒角来方便基板的焊接，用k2探头检测时，发现有回波，说明产生原因，该回波应该在示波屏的什么深度位置显示。
复合层异质界面产生的回波，入射到熔合面发生反射、折射和波形转换的假信号，在采用深度2：1定位，约在40mm处显示。
无损检测超声波二、三考试复习题库说课讲解
无损检测超声波二、三考试复习题库
无损检测超声波二、三级考试
复习题库

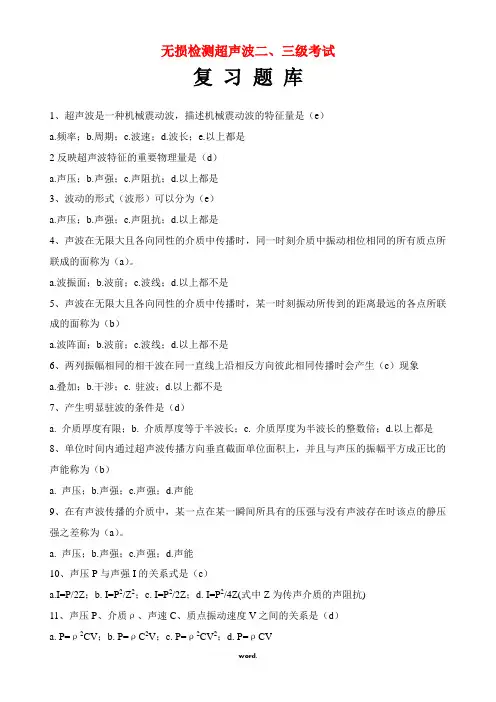

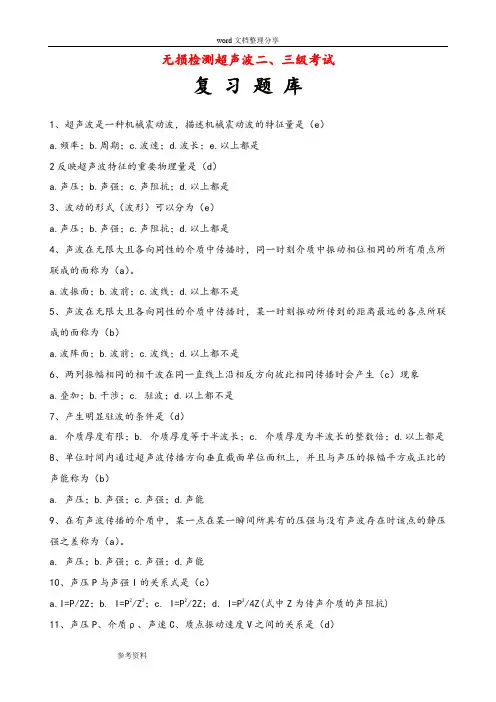

1、超声波是一种机械震动波，描述机械震动波的特征量是（e）
a.频率；
b.周期；
c.波速；
d.波长；
e.以上都是
2反映超声波特征的重要物理量是（d）
a.声压；
b.声强；
c.声阻抗；
d.以上都是
3、波动的形式（波形）可以分为（e）
a.声压；
b.声强；
c.声阻抗；
d.以上都是
4、声波在无限大且各向同性的介质中传播时，同一时刻介质中振动相位相同的所有质点所联成的面称为（a）。
a.波振面；
b.波前；
c.波线；
d.以上都不是
5、声波在无限大且各向同性的介质中传播时，某一时刻振动所传到的距离最远的各点所联成的面称为（b）
a.波阵面；
b.波前；
c.波线；
d.以上都不是
6、两列振幅相同的相干波在同一直线上沿相反方向彼此相同传播时会产生（c）现象
a.叠加；
b.干涉；
c. 驻波；
d.以上都不是
7、产生明显驻波的条件是（d）
a. 介质厚度有限；
b. 介质厚度等于半波长；
c. 介质厚度为半波长的整数倍；
d.以上都是
8、单位时间内通过超声波传播方向垂直截面单位面积上，并且与声压的振幅平方成正比的声能称为（b）
a. 声压；
b.声强；
c.声强；
d.声能
9、在有声波传播的介质中，某一点在某一瞬间所具有的压强与没有声波存在时该点的静压强之差称为（a）。
a. 声压；
b.声强；
c.声强；
d.声能
10、声压P与声强I的关系式是（c）
a.I=P/2Z；
b. I=P2/Z2；
c. I=P2/2Z；
d. I=P2/4Z(式中Z为传声介质的声阻抗)
11、声压P、介质ρ、声速C、质点振动速度V之间的关系是（d）
无损检测试的题目(含问题详解)
超声波检测习题集
共：630题
其中：是非题175题
选择题274题
计算题90题
计算题91题
一、是非题
1.1 波动过程中能量传播是靠相邻两质点的相互碰撞来完成的。（）1.2 波只能在弹性介质中产生和传播。（）1.3 由于机械波是由机械振动产生的，所以波动频率等于振动频率。（）1.4 由于机械波是由机械振动产生的，所以波长等于振幅。（）1.5 传声介质的弹性模量越大，密度越小，声速就越高。（）1.6 物体作谐振动时，在平衡位置的势能为零。（）1.7 一般固体介质中的声速随温度升高而增大。（）1.8 由端角反射率试验结果推断，使用K≥1.5的探头探测单面焊焊缝根部未焊透
缺陷，灵敏度较低，可能造成漏检。（）1.9 超声波扩散衰减的大小与介质无关。（）1.10 超声波的频率越高，传播速度越快。（）1.11 介质能传播横波和表面波的必要条件是介质具有切变弹性模量。
（）1.12 频率相同的纵波，在水中的波长大于在钢中的波长。（）1.13 既然水波能在水面传播，那么超声表面波也能沿液体表面传播。（）1.14 因为超声波是由机械振动产生的，所以超声波在介质中的传播速度即为质
点的振动速度。（）1.15 如材质相同，细钢棒（直径
（）1.19 波的叠加原理说明，几列波在同一介质中传播并相遇时，都可以合成一个
波继续传播。（）1.20 在超声波传播方向上，单位面积.单位时间通过的超声能量叫声强。（）1.21 超声波的能量远大于声波的能量，IMHz的超声波的能量相当于IKHz声波
能量的100万倍。（）1.22 声压差2倍，则两信号的分贝差为6dB（分贝）。（）1.23 材料的声阻抗越大，超声波传播时衰减越大。（）
无损检测试题(含答案)
超声波检测习题集
共：630题
其中：是非题175题
选择题274题
计算题90题
计算题91题
一、是非题
1.1 波动过程中能量传播是靠相邻两质点的相互碰撞来完成的。（）1.2 波只能在弹性介质中产生和传播。（）1.3 由于机械波是由机械振动产生的，所以波动频率等于振动频率。（）1.4 由于机械波是由机械振动产生的，所以波长等于振幅。（）1.5 传声介质的弹性模量越大，密度越小，声速就越高。（）1.6 物体作谐振动时，在平衡位置的势能为零。（）1.7 一般固体介质中的声速随温度升高而增大。（）1.8 由端角反射率试验结果推断，使用K≥1.5的探头探测单面焊焊缝根部未焊透
缺陷，灵敏度较低，可能造成漏检。（）1.9 超声波扩散衰减的大小与介质无关。（）1.10 超声波的频率越高，传播速度越快。（）1.11 介质能传播横波和表面波的必要条件是介质具有切变弹性模量。
（）1.12 频率相同的纵波，在水中的波长大于在钢中的波长。（）1.13 既然水波能在水面传播，那么超声表面波也能沿液体表面传播。（）1.14 因为超声波是由机械振动产生的，所以超声波在介质中的传播速度即为质点
的振动速度。（）1.15 如材质相同，细钢棒（直径
（）1.19 波的叠加原理说明，几列波在同一介质中传播并相遇时，都可以合成一个波
继续传播。（）1.20 在超声波传播方向上，单位面积.单位时间通过的超声能量叫声强。（）1.21 超声波的能量远大于声波的能量，IMHz的超声波的能量相当于IKHz声波
能量的100万倍。（）1.22 声压差2倍，则两信号的分贝差为6dB（分贝）。（）1.23 材料的声阻抗越大，超声波传播时衰减越大。（）
无损检测三级考试模拟题MT工艺题
考核号：
姓名：
密
封
线
全国特种设备无损检测
MT－Ⅲ级人员工艺复试试卷
成绩：
全国特种设备无损检测人员资格考核委员会
一．工艺题：（60分）
（一）、检测对象及要求：
1、一锻制钢轴，几何尺寸如图1所示，材料牌号为30CrMoA，制造过程为：下料→锻造→正火处理→粗车→调质处理→精车→磨削→出厂。所使用的线圈宽度为50mm，线圈内径为120mm，共10匝。要求检测工件表面缺陷(不包括端面)，以高等级灵敏度探伤。请依据JB4730送审稿，验收级别为I级，编制该工件的磁粉探伤工艺卡，并填写操作要求及主要工艺参数。
更多资料请访问：
（二）、编制工艺卡的要求：
1、操作注意事项在附加栏内说明。
2、操作程序应按检测顺序逐项填写。
3、在工艺卡“编制”、“审核”、“批准”栏中填写其资格等级，职务和日期。
图1 锻制钢轴
磁粉探伤工艺卡
产品名称工件规格材料牌号检测部位表面状况探伤设备
检验方法
紫外光辐照
度、工件表面
光照度
标准试片
磁化方法磁粉、载液及
磁悬液
沉淀浓度
磁悬液
施加方法
磁化规范探伤方法
标准
质量验收等
级
不允许缺
陷
示意草图：附加说明：
工
序
号
工序名称操作要求及主要工艺参数
二．综合题（40分）
某炼油厂一台在用航煤加氢反应器（见图2），容器技术参数如下：
设计压力8.8MPa，设计温度340℃，介质为油气、氢气，规格Φ2600×93×15692mm；材质：大小头1和法兰1为奥氏体不锈钢锻件，人孔螺栓为35CrMoA，其余受压元件材质
均为2.25Cr1Mo；B1焊缝采用奥氏体不锈钢焊条焊接。
2004年4月对其进行首次内外部检验，按检验工艺要求对容器所有焊缝和人孔螺栓进行表面检测（注：2.25Cr1Mo为珠光体耐热钢，σb值范围440∽590 MPa，其可焊性较差，具有热裂纹、冷裂纹、再热裂纹及回火脆化倾向）。
无损检测培训考核习题集
第二部分超声波检测
共：676题
其中：是非题175题
选择题279题
问答题103题
计算题119题
一、是非题
1.1受迫振动的频率等于策动力的频率.( )
1.2波只能在弹性介质中产生和传播.( )
1.3由于机械波是机械振动产生的，所以波动频率等于振动频率.( )
1.4由于机械波是由机械振动产生的，所以波长等于振幅.( )
1.5传声介质的弹性模量越大，密度越小，声速就越高.( )
1.6材料组织不均匀会影响声速，所以对铸铁材料超声波探伤和测厚必须注意这一问题.( )
1.7一般固体介质中的声速随温度升高而增大.( )
1.8由端角反射率实试验结果推断，使用K≥1.5的探头探测单面焊焊缝根部未焊透缺陷，灵敏度较低，可能造成漏检.( )
1.9超声波扩散衰减的大小与介质无关.( )
1.10超声波的频率越高，传播速度越快.( )
1.11介质能传播横波和表面波的必要条件是介质具有切变弹性模量.( )
1.12频率相同的纵波，在水中的波长大于在钢中的波长.( )
1.13既然水波能在水面传播，那么超声表面波也能沿液体表面传播.( )
1.14因为超声波是由机械振动产生的，所以超声波在介质中的传播速度即为质点的振动速度.( )
1.15如材质相同，细钢棒（直径＜λ=与钢锻件中的声速相同、）.( )
1.16在同种固体材料中，纵、横波声速之比为常数.( )
1.17水的温度升高时，超声波在水中的传播速度亦随着增加.( )
1.18几乎所有的液体（水除外），其声速都随温度的升高而减小.( )
1.19波的叠加原理说明，几列波在同一介质中传播并相遇时，都可以合成一个波继续传播.( )
无损检测 试题(含答案).
超声波检测习题集
共：630题
其中：是非题175题
选择题274题
计算题90题
计算题91题
一、是非题
1.1 波动过程中能量传播是靠相邻两质点的相互碰撞来完成的。（）1.2 波只能在弹性介质中产生和传播。（）1.3 由于机械波是由机械振动产生的，所以波动频率等于振动频率。（）1.4 由于机械波是由机械振动产生的，所以波长等于振幅。（）1.5 传声介质的弹性模量越大，密度越小，声速就越高。（）1.6 物体作谐振动时，在平衡位置的势能为零。（）1.7 一般固体介质中的声速随温度升高而增大。（）1.8 由端角反射率试验结果推断，使用K≥1.5的探头探测单面焊焊缝根部未焊透
缺陷，灵敏度较低，可能造成漏检。（）1.9 超声波扩散衰减的大小与介质无关。（）1.10 超声波的频率越高，传播速度越快。（）1.11 介质能传播横波和表面波的必要条件是介质具有切变弹性模量。
（）1.12 频率相同的纵波，在水中的波长大于在钢中的波长。（）1.13 既然水波能在水面传播，那么超声表面波也能沿液体表面传播。（）1.14 因为超声波是由机械振动产生的，所以超声波在介质中的传播速度即为质点
的振动速度。（）1.15 如材质相同，细钢棒（直径<λ）与钢锻件中的声速相同。（）1.16 在同种固体材料中，纵、横波声速之比为常数。（）1.17 不同的固体介质，弹性模量越大，密度越大，则声速越大。（）1.18 表面波在介质表面作椭圆振动，椭圆的长轴平行于波的传播方向。
（）1.19 波的叠加原理说明，几列波在同一介质中传播并相遇时，都可以合成一个波
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、对一在制高压容器机加工锻造 封头进行超声波检测，具体尺寸 见下图，锻件材料号:20MnMo； 超声波检测及验收标准执行 JB/T4730.3-2019《承压设备无 损检测 第3部分：超声检测》； 锻件合格等级按Ⅱ级验收。
解释：
1、探头： (1)、JB/T4730.3-2019要求：
4.2.2 双晶直探头的公称频率应选用5MHz。 探头晶片面积不小于150mm2；单晶 直探头的公称频率应选用2～5MHz， 探头晶片一般为φ14～φ25mm。 (2)、选择探头2.5P25Z
4、耦合补偿
试块３ｄＢ或实测，大平底０ｄＢ。
工艺题2
2、有一块16MnR钢板规格为4200×2700×90mm，用于制作 压力容器筒节，下料尺寸为4000×2700mm，要求进行纵波和 横波超声波检测，检测标准为JB/T4730.3-2019《承压设备无损 检测 第3部分：超声检测》，Ⅱ级合格。现有设备如下：
当被检部位的厚度大于或等于探头 的三倍近场区长度，且探测面与底 面平行时，原则上可采用底波计算 法确定基准灵敏度。对由于几何形 状所限，不能获得底波或壁厚小于 探头的三倍近场区时，可直接采用 CSⅠ标准试块确定基准灵敏度。
(2) 探头2.5P25Z，近场区长度 N=D2/4λ=252/4×2.36≈66.2mm, 3N≈197mm。锻件厚度350mm, 所以可 用底波计算法确定基准灵敏度。
3）、灵敏度校验 4.1.4.2 板厚大于20mm时，应将CBⅡ
试块φ5平底孔第一次反射波高调整
到满刻度的50%作为基准灵敏度。 4.1.4.3 板厚不小于探头的三倍近场区
时，也可取钢板无缺陷完好部位的第
一次底波来校准灵敏度，其结果应与 4.1.4.2的要求相一致。
4）、 扫查方式
a) 探头沿垂直于钢板压延方向， 间距不大于100mm的平行线进行扫查。 在钢板剖口预定线两侧各50mm（当 板厚超过100mm时，以板厚的一半为 准）内应作100%扫查，扫查示意图 见图3； b) 根据合同、技术协议书或图样的
600mm.
3、试块 (1)、JB/T4730.3-2019要求： 4.2.3.1 单直探头标准试块 采用CSⅠ试块，其形状和尺寸应符合图4和表4的
规定。
表4 CSⅠ标准试块尺寸
mm
试块序号 L
D
CSⅠ-1
50
50
CSⅠ-2
100
60
CSⅠ-3
150
80
CSⅠ-4
200
80
4.2.6.1 单直探头基准灵敏度的确定
CBⅡ-6 CBI (4)、耦合剂：水、化学浆糊、机油
请对下列工艺卡进行审核，发现错误的地方请予以纠正并把正确 的结果写在相对应的“订正”空格里。
JB/T4730.3-2019关于钢板超声检测的解释： １、纵波检测：
1）、探头： 板厚6～20mm, 双晶直探头, 5MHz, 晶片面积不 小于150mm2; >20～40mm, 单晶直探头, 5MHz, φ14～φ20 mm; >40～250mm, 单晶直探头, 2.5MHz, φ20～φ25
要求，也可采用其他形式的扫查
２、横波检测
１）、探头
B.2.1 原则上选用K1斜探头，圆晶片 直径应在13mm～25mm之间，方晶 片面积应不小于200mm2。如有特殊 需要也可选用其他尺寸和K值的探头。 B.2.2 检测频率为2 MHz～5MHz。
２）、对比试块
B.3.1 对比试块用钢板应与被检钢板厚度相同， 声学特性相同或相似。
(1)、仪器设备：CTS-22型
(2)、探头：2.5P12Z 2.5P20Z 2.5P30Z 5.0P12Z 5.0P20Z 5.0P30Z
2.5P14×14K1 2.5P20×20K1 2.5P25×25K1 5.0P14×14K1
5.0P20×20K1 5.0P25×25K1 (3)、试块：CBⅡ-1 CBⅡ-2 CBⅡ-3 CBⅡ-4 CBⅡ-5
检测深度350mm, △dB=20lgPB/Pf=20lg2λX/лDf2=20lg2× 2.36×350/3.14×22≈42dB, 检测深度600mm, △dB=20lgPB/Pf=20lg2λXf2/лDf2XB=20lg 2×2.36×6002/3.14×22×350≈52dB。
也可以使用CSⅠ-4试块校验灵敏度。 检测深度350mm, △dB=20lgPf1/Pf2=40lgX2/X1=40lg350/200 ≈10dB, 检测深度600mm, △dB=20lgPf1/Pf2=ቤተ መጻሕፍቲ ባይዱ0lgX2/X1=40lg600/200 ≈19dB.
B.3.2 对比试块上的人工缺陷反射体为V形槽， 角度为60°，槽深为板厚的3%，槽的长度至少 为25mm。 B.3.3 对比试块的尺寸、V形槽位置应符合图B.1 的规定。
B.3.4 对于厚度超过50mm的钢板，要在钢板的 底面加工第二个如B.3.3所述的校准槽。
图B.1 对比试块
３）、基准灵敏度的确定 B.4.1 厚度小于或等于50mm的钢板 B.4.1.1 把探头置于试块有槽的一面，使声束 对准槽的宽边，找出第一个全跨距反射的最大 波幅，调整仪器，使该反射波的最大波幅为满 刻度的80%，在荧光屏上记录下该信号的位置。 B.4.1.2 移动探头，得到第二个全跨距信号， 并找出信号最大反射波幅，记下这一信号幅值 点在荧光屏上的位置，将荧光屏上这两个槽反 射信号幅值点连成一直线，此线即为距离-波 幅曲线。
2、检测方向： (1)、JB/T4730.3-2019要求： 4.2.5.2 纵波检测 a) 原则上应从两个相互垂直的方向进行检 测，尽可能地检测到锻件的全体积。主要 检测方向如图7所示。其他形状的锻件也可 参照执行；
b） 锻件厚度超过400mm时，应从相对两 端面进行100%的扫查。 (2)、检测方向见工艺卡，检测深度350mm,
mm.
2）、试块 用单直探头检测厚度大于20mm 的钢板时，CBⅡ标准试块应符合 图2和表2的规定。试块厚度应与 被检钢板厚度相近。经合同双方
同意，也可采用双晶直探头进行 检测。
图2 CBⅡ标准试块
表2 CBⅡ标准试块 mm
试块编号 钢板厚度 距离s 试块厚度T CBⅡ-1 >20～40 15 ≥20 CBⅡ-2 >40～60 30 ≥40 CBⅡ-3 >60～100 50 ≥65 CBⅡ-4 >100～160 90 ≥110 CBⅡ-5 >160～200 140 ≥170 CBⅡ-6 >200～250 190 ≥220
