最新DEFORM软件汇总

合集下载

DEFORM基本操作指南

DEFORM基本操作指南
场试验成本;
2、提高模具设计效率,降低生产和材料成 本;
3、缩短新产品得研究开发周期。
DEFORM-3DD就E是F一O套R基M于-工3D艺模简拟介系统得有限元
系统(FEM),专门设计用于分析各种金属成形过程中得三 维(3D)流动,提供极有价值得工艺分析数据,及有关成形 过程中得材料和温度得流动。
DEFORM-3D可以应用于金属成形得冷加工、热加工等 工
UG软件建模完成后可以直接以、stl格式形 式文件导出。
二、网格划分
DEFORM软件就是有限元系统(FEM),所 以必须对所分析得工件进行网格划分。
在DEFORM-3D中,如果用其自身带得网格 剖分程序,只能划分四面体单元,这主要就是为了 考虑网格重划分时得方便和快捷。但就是她也接
收 外部程序所生成得六面体(砖块)网格。网格划 分可以控制网格得密度,使网格得数量进一步减 少,但不至于在变形剧烈得部位产生严重得网格 畸变。
二、导入毛坯几何文件
1、在前处理得物体操作窗口中点击按钮
(Geometry) ,然后再选

(Import Geometry),选择在CAD中或其她CAE软件
中得造型文件。(本例中选择安装目录下DEFORM3D\V6、1\Labs得
Block_Billet、STL。)
2、在DEFORM3D v6、1得版
温度得方式为在物体窗口中选中物体Workpiece,点击General按钮,然
后点击按钮
在弹出得输入物体温度窗口中,输入所需
温度。)
七、设置材料
对于那些非刚性材料和考虑 传热影响得刚体(Rigid)材料, 必须按需要设置材料得属性。
1、在物体列表窗口中选择Workpiec
2、在前处理控制窗口中,点击

DEFORM-3D基本操作指南

DEFORM-3D基本操作指南

3、设置模拟类型
1)、deformation:变形模拟 2)、heat transfer:传热模拟 3)、transfmation:相变模拟 4)、diffusion:扩散模拟 5)、grain:晶粒度模拟 6)、heating:热处理模拟
二、导入毛坯几何文件
1.在前处理的物体操作窗口中点击按钮 (Geometry) ,然后再选 择 (Import Geometry),选择在CAD中或其他CAE软 件中的造型文件。(本例中选择安装目录下DEFORM3D\V6.1\Labs 的Block_Billet.STL。) 2.在DEFORM3D v6.1的版 本中,默认第一个物体是 工件(毛坯),所以物体 属性默认为Rigid-plastic。
四、导入模具文件
1. 导入上下模具的几何文件。在前处理控制窗口中点击增加物体按钮 Inter Objects…进入物体窗口。可以看到在Objects列表中增加了 一个名为Top Die的物体。 2.在当前选择默认Top Die 物体的情况下,直接 选择 然后选 3.本例中选择安装目录下 DEFORM3D\V6.1\ Labs的 Block_Top Die .STL
DEFORM-3D可以应用于金属成形的冷加工、热加工 等工 艺。 DEFORM-3D的典型应用:拉深、锻造、挤压、压塑、 冷 镦、机加工、轧制、开坯、镦锻等。
(更多相关应用请见)
说明:
1、 DEFORM-3D软件不支持中文,因此文件夹及其模 型文件中不能出现中文,否则无法读取。 2、 DEFORM-3D不具备三维造型功能,所以该软件所 用模型均在其它三维软件中建立。 3、 DEFORM-3D软件操作环境的坐标与Pore、UG软件 中默认的坐标系相同。所以在创建模型的时候最好把位臵 关系安排好,这样调进来的模型比较容易调整。 4、使用有限元软件时,要养成分析每个问题创建新 的文件夹的习惯。因为打开DEFORM-3D软件,其默认安装 目录下会自动生成一文件夹,所作模拟都会放臵在该文件 夹下,不便于管理。

DEFORM二次开发编译工具最新介绍

DEFORM二次开发编译工具最新介绍

DEFORM二次开发编译工具最新介绍DEFORM是一款非常强大、成熟的金属成型及热处理工艺仿真软件。

软件现用的功能可以满足大部分用户的需求,针对于某些特殊需求的用户或特定功能,软件提供了相应的子程序可供用户进行二次开发实现功能的扩展。

图1 Absoft Fortran编译器DEFORM v13.1版本开始,软件二次开发将支持两种编译器:1)Absoft Fortran compiler编译用户子程序,并链接DEF_SIM_LIB_Absoftv110.lib文件,生成FEM引擎程序(DEF_SIM_64.EXE)。

2)Intel Fortran compiler(Deform v13.1版本开始支持)用户子程序被编译成动态链接库(DLLs)。

求解计算时,动态链接库DLLS与FEM引擎程序(DEF_SIM_64.EXE)之间建立链接。

DEFORM v13.1安装过程中,软件提供了两类FEM引擎可供用户选择,如下图所示:图2 FEM引擎选择(DEFORM v13.1软件安装)DEFORM软件Intel Fortran二次开发操作流程如下:1)编辑FEM用户子程序;2)用户子程序编译成DLLs文件;3)不需替换已安装的DEFORM FEM引擎程序;4)替换DEF_SIM_64.EXE所在文件夹中的DLLs文件。

Absoft & Intel Fortran两种编译器编译的FEM引擎计算效率的对比:案例一:Spike forging–120K tet 和 FourTee forging–1M tet该案例在Windows 10、AMD 5900X CPU环境下进行计算对比,不同求解器计算效率如下图所示:图2 FEM引擎计算效率对比由上图可知:Intel Fortran相比Absoft编译器编译的FEM引擎CG 求解器计算速度提高了20 ~ 130%;MUMPS求解器计算速度提高了10~30%;Spooles求解器计算速度提高了约5%。

DEFORM-3D_v6.1基本操作指南

DEFORM-3D_v6.1基本操作指南

在模拟控制窗口中的main选项下可以设臵: 1、单位制 1)、SI:国际单位制 2)、English:英制 注:deform软件允许用户调入模型后再设臵单位。
2、设置模拟方式
主要有1)、拉格朗日增量模拟方式; 2)、稳态机加工模拟方式; 3)、稳态挤压加工模拟方式; 注:一般模拟问题应该选择增量模拟方式,如果用户模 拟的是车削或拉伸过程,并且使用欧拉求解方法,则 选用稳态模拟方式。 注:求解方式的设定在 菜单下设置。典型的模 拟一般在默认的情况下便可计算的很好。
实例操作一——锻压模拟
1.双击桌面DEFORM-3D图标,进入DEFORM-3D的主窗口。 2.File— New Problem或在主窗口点击如图所示按钮 。 3.在接着弹出的窗口中默认进入普通前处理(Deform 3D-preprocessor)。 4.接下来在弹出的窗口中用第四个选 项“Other Place”,选择工作目录 然后点击“Next”。 5.在下一个窗口中输入题目的名称 (Problem name)BLOCK点击Finish。
前处理操作窗口由图形显示窗口、物体参数输入窗口、 物体显示及选
图形显示窗口 物体参数输入窗口
一、设置模拟控制方式及模拟名称 1.点击按钮 进入模拟控制参数设臵窗口。 2.在Simulation Title一栏中把标题改为BLOCK。 3.设臵Units为English,勾选Deformation选项。 4.点击OK按钮,返回到前处理操作窗口。
.stl格式文件的生成
Pore软件建模完成后以.stl格式保存副本, 然后 将“偏差控制”中的“弦高”和 “角度控制”两个参数设为“0”后便可生 成。 UG软件建模完成后可以直接以.stl格式形式 文件导出。
二、网格划分

DEFORM软件简介

DEFORM软件简介

• 1.14后处理 1)状态变量的读取
等效应变显示图
等高线显示的等效应变显示图
• 2)工件上的点追踪
经过变形后三点的坐标值
三点的Z方向应变曲线
三点的X方向应变曲线
• 3)对象剖面的选择
curve
plane
curve+plane
剖切面上等效应力的分布
2.方环镦粗模拟实例
• 2.1创建新项目 • 2.2加载模拟对象数据 1)建立几何模型 2)划分网格 3) 设置材料属性
• 2.3添加上模 • 2.4设置模具的运动
• 2.5设定对称边界条件
• 2.6模拟信息的设定控制
ቤተ መጻሕፍቲ ባይዱ
• 2.9后处理
• 模拟处理器:DEFORM 运行时,首先通过有限元离散化 将平衡方程、本构关系和边界条件转化为非线形方程组, 然后通过直接迭代法和Newton—Rapson法进行求解,求 解的结果以二进制的形式进行保存,用户可在后处理器中 获取所需要的结果。 • 后处理器:用于显示计算结果,结果可以是图形形式,也 可以是数字、文字混编的形式。可获取的结果可为每一步 的(1)有限元网格;(2)等效应力、等效应变以及破坏程度 的等高线和等色图;(3)速度场;(4)温度场;(5)压力行程 曲线等。此外用户还可以列点进行跟踪,对个别点的轨迹、 应力、应变、破坏程度进行跟踪观察,并可根据需要抽取 数据。
DEFORM软件简介
DEFORM是一套基于有限元的工艺仿真系统, 用于分析金属成形及其相关工业的各种成形工 艺和热处理工艺。通过在计算机上模拟整个加 工过程,帮助工程师和设计人员: 设计工具和 产品工艺流程,减少昂贵的现场试验成本。 提 高工模具设计效率,降低生产和材料成本。缩 短新产品的研究开发周期。 典型应用于:锻造、机加工、轧制、挤压、冷 镦、拉伸等

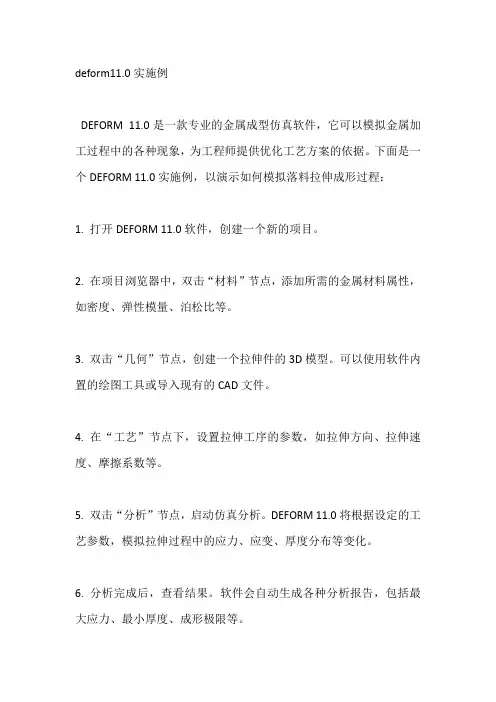

deform11.0实施例

deform11.0实施例

deform11.0实施例
DEFORM 11.0是一款专业的金属成型仿真软件,它可以模拟金属加工过程中的各种现象,为工程师提供优化工艺方案的依据。

下面是一个DEFORM 11.0实施例,以演示如何模拟落料拉伸成形过程:
1. 打开DEFORM 11.0软件,创建一个新的项目。

2. 在项目浏览器中,双击“材料”节点,添加所需的金属材料属性,如密度、弹性模量、泊松比等。

3. 双击“几何”节点,创建一个拉伸件的3D模型。

可以使用软件内置的绘图工具或导入现有的CAD文件。

4. 在“工艺”节点下,设置拉伸工序的参数,如拉伸方向、拉伸速度、摩擦系数等。

5. 双击“分析”节点,启动仿真分析。

DEFORM 11.0将根据设定的工艺参数,模拟拉伸过程中的应力、应变、厚度分布等变化。

6. 分析完成后,查看结果。

软件会自动生成各种分析报告,包括最大应力、最小厚度、成形极限等。

7. 根据分析结果,优化工艺参数,如调整拉伸速度、增加润滑等,以提高成形质量。

8. 若需进一步优化,可以重复步骤5和6,直至达到满意的成形效果。

9. 最后,将优化后的工艺方案应用于实际生产,以提高金属拉伸成品的质量。

这个实施例仅是DEFORM 11.0软件应用的一个简要概述。

实际上,DEFORM 11.0还具备丰富的功能,可以模拟多种金属成型工艺,为工程师提供全面的工艺优化解决方案。

Deform软件介绍

Deform软件介绍

Deform软件介绍Deform系列软件介绍一、概述DEFORM是一套基于有限元的工艺仿真系统,用于分析金属成形及其相关工业的各种成形工艺和热处理工艺。

通过在计算机上模拟整个加工过程,帮助工程师和设计人员:设计工具和产品工艺流程,减少昂贵的现场试验成本。

提高工模具设计效率,降低生产和材料成本。

缩短新产品的研究开发周期。

二、Deform系列软件1. DEFORM-2D(二维)适用于各种常见的UNIX工作站平台(HP,SGI,SUN,DEC,IBM)和Windows-NT 微机平台。

可以分析平面应变和轴对称等二维模型。

它包含了最新的有限元分析技术,既适用于生产设计,又方便科学研究。

2. DEFORM-3D(三维)适用于各种常见的UNIX工作站平台(HP,SGI,SUN,DEC,IBM)和Windows-NT 微机平台。

可以分析复杂的三维材料流动模型。

用它来分析那些不能简化为二维模型的问题尤为理想。

3. DEFORM-PC(微机版)适用于运行Windows 95,98和NT的微机平台。

可以分析平面应变问题和轴对称问题。

适用于有限元技术刚起步的中小企业。

4. DEFORM-PC Pro(Pro版)适用于运行Windows 95,98和NT的微机平台。

比DEFORM-PC功能强大,它包含了DEFORM-2D的绝大部分功能。

5. DEFORM-HT(热处理)附加在DEFORM-2D和DEFORM-3D之上。

除了成形分析之外,DEFORM-HT还能分析热处理过程,包括:硬度、晶相组织分布、扭曲、残余应力、含碳量等。

三、Deform功能模块1. 成形分析模块冷、温、热锻的成形和热传导耦合分析(DEFORM所有产品);丰富的材料数据库,包括各种钢、铝合金、钛合金和超合金(DEFORM所有产品);用户自定义材料数据库允许用户自行输入材料数据库中没有的材料(DEFORM所有产品);提供材料流动、模具充填、成形载荷、模具应力、纤维流向、缺陷形成和韧性破裂等信息(DEFORM所有产品);刚性、弹性和热粘塑性材料模型,特别适用于大变形成形分析(DEFORM所有产品);弹塑性材料模型适用于分析残余应力和回弹问题(DEFORM-Pro, 2D, 3D);烧结体材料模型适用于分析粉末冶金成形(DEFORM-Pro, 2D, 3D);完整的成形设备模型可以分析液压成形、锤上成形、螺旋压力成形和机械压力成形(DEFORM所有产品);用户自定义子函数允许用户定义自己的材料模型、压力模型、破裂准则和其他函数(DEFORM-2D,3D);网格划线(DEFORM-2D,PC,Pro)和质点跟踪(DEFORM所有产品)可以分析材料内部的流动信息及各种场量分布;温度、应变、应力、损伤及其他场变量等值线的绘制使后处理简单明了(DEFORM 所有产品);自我接触条件及完美的网格再划分使得在成形过程中即便形成了缺陷,模拟也可以进行到底(DEFORM-2D,Pro);多变形体模型允许分析多个成形工件或耦合分析模具应力(DEFORM-2D,Pro,3D);基于损伤因子的裂纹萌生及扩展模型可以分析剪切、冲裁和机加工过程(DEFORM-2D)。

DEFORM有限元分析系统软件及其应用

DEFORM有限元分析系统软件及其应用

谢谢观看
DEFORM有限元分析系统软件及其应用
01 引言
03 功能特点
目录
02 基本原理 04 应用实例
05 结论
07 参考内容
目随着科学技术的发展,有限元分析方法已成为工程实践中不可或缺的工具之一。 DEFORM(Finite Element Analysis System)作为一种广泛使用的有限元分 析软件,为各类工程问题提供了高效、精确的解决方案。本次演示将详细介绍 DEFORM有限元分析系统软件的基本原理、功能特点及其在工程实践中的应用, 并展望其未来发展。
8、参与社区和论坛
ANSYS有一个活跃的社区和论坛,用户可以在其中交流经验、解决问题和学习 新技能。通过参与论坛和社区活动,用户可以与其他ANSYS用户互动,分享经 验,并从他们的成功和失败中学习。
9、持续学习和更新
ANSYS是一个不断发展的软件,新的版本和功能不断推出。为了保持竞争力并 充分利用ANSYS的功能,用户应持续学习并更新他们的技能。可以通过参加 ANSYS的培训课程、阅读最新的文献和技术文章、参加专业研讨会等方式进行 学习。
总结:
ANSYS是一款功能强大的有限元分析软件,广泛应用于各种工程领域。为了更 有效地使用ANSYS,本次演示介绍了包括基础知识、模块选择、模型优化、材 料行为模拟、高效求解、可视化分析、脚本语言掌握、社区参与以及持续学习 在内的应用技巧。希望这些技巧能够帮助用户更好地利用ANSYS进行工程模拟 和分析。
4、精确模拟材料行为
在ANSYS中,用户可以模拟各种材料行为,包括弹性、塑性和热响应等。为了 得到准确的结果,需要定义材料的属性,如弹性模量、泊松比、屈服强度等。 此外,还可以考虑材料在不同条件下的行为,如温度、压力和应变率等。

DEFORM软件介绍

DEFORM软件介绍

DEFOR‎M-3D的简介‎Defor‎m(Desig‎n Envir‎o ment‎ for Formi‎n g)有限元分析‎系统是美国‎S F TC公‎司开发的一‎套专门用于‎金属塑性成‎形的软件。

通过在计算‎机上模拟整‎个加工过程‎,可减少昂贵‎的现场试验‎成本,提高工模具‎设计效率,降低生产和‎材料成本,缩短新产品‎的研究开发‎周期。

Defor‎m软件是一‎个高度模块‎化、集成化的有‎限元模拟系‎统,它主要包括‎前处理器、模拟器、后处理器三‎大模块。

前处理器:主要包括三‎个子模块(1)数据输入模‎块,便于数据的‎交互式输入‎。

如:初始速度场‎、温度场、边界条件、冲头行程及‎摩擦系数等‎初始条件;(2)网格的自动‎划分与自动‎再划分模块‎;(3)数据传递模‎块,当网格重划‎分后,能够在新旧‎网格之间实‎现应力、应变、速度场、边界条件等‎数据的传递‎,从而保证计‎算的连续性‎。

模拟器:真正的有限‎元分析过程‎是在模拟处‎理器中完成‎的,Defor‎m运行时,首先通过有‎限元离散化‎将平衡方程‎、本构关系和‎边界条件转‎化为非线性‎方程组,然后通过直‎接迭代法和‎Newto‎n-Raphs‎o n法进行‎求解,求解的结果‎以二进制的‎形式进行保‎存,用户可在后‎处理器中获‎取所需要的‎结果后处理器:后处理器用‎于显示计算‎结果,结果可以是‎图形形式,也可以是数‎字、文字混编形‎式,获取的结果‎可为每一步‎的有限元网‎格;等效应力、等效应变;速度场、温度场及压‎力行程曲线‎等DEFOR‎M软件操作‎流程(1)导入几何模‎型在DEFO‎R M-3D软件中‎,不能直接建‎立三维几何‎模型,必须通过其‎他CAD/CAE软件‎建模后导入‎导DEFO‎R M系统中‎,目前,DEFOR‎M-3D的几何‎模型接口格‎式有: ①STL:几乎所有的‎C A D软件‎都有这个接‎口。

它由一系列‎的三角形拟‎合曲面而成‎。

DEFORM3DV11介绍

DEFORM3DV11介绍

DEFORM3DV11介绍DEFORM 3D V11介绍1 DEFORM概览DEFORM是一款基于有限元法(FEM)的模拟分析软件。

其在金属材料成形及其相关领域被用来分析各种材料的成形过程以及热处理过程。

通过在计算机上模拟材料的制造成型过程,这款软件可以在以下方面帮助到工艺设计师和工程师:减少进行昂贵的车间试验以及重新设计工具和流程的需求改善工具和模具的设计来降低生产成本及材料浪费缩短将新产品推向市场的时间改善产品的微观结构及强度提升工艺控制质量不同于别的通用的有限元软件,DEFORM只为成型设计。

DEFORM的友好型界面可以让工程师们更好地专注于成型的工艺设计而不是繁琐的软件学习上。

DEFORM一个很大的亮点就在于它能够自动地重画网格来优化网格质量。

DEFORM -HT能够很好地模拟热处理过程,包括回火,退火,淬火,正火以及渗碳。

DEFORM-HT可以预测硬度,残余应力,淬火变形以及其他与热处理相关的机械性能和材料性能。

DEFORM同样具备其他先进的功能,如预测塑性断裂,微观组织演化,切削加工变形和切屑形态。

可扩展的用户子程序使高级研究人员可以自定义他们自己的本构、断裂和微观结构模型以及压力机规格和非金属材料。

Multiple Operation(MO)界面允许用户建立连续的模拟过程,其可自动按顺序完成模拟不用用户挨个操作。

DEFORM具有用于特定过程的不同向导,例如形状轧制,环锭轧制,挤压,逆向热处理,机加工,嵌齿,热处理,热处理炉等,这些向导是自定义的,可帮助用户轻松设置复杂的过程。

DOE(Design of Experiment)帮助用户研究指定范围内各种参数对过程的影响。

OPTIMIZA TION可帮助用户优化特定参数,例如模具负载,最大值。

钢坯应变,损伤值等最后,DEFORM能够研究从铸锭转换到成型,加工和热处理,再到最终产品安装的整个制造链。

同时,现代的用户界面设计使生产工程师和研究科学家均可轻松应用2 利用DEFORM分析的流程设计工艺过程可以从变形前变形后工件的形状,材料,变形温度等方面考虑采用哪种工具收集所需数据最主要的就是材料数据,如材料的应力应变方程,材料的属性值等处理条件数据在前处理界面设置好模拟过程提交模拟使用后处理查看结果假如结果不对。

deform-3Dv5[1].0中文手册(部分)

deform-3Dv5[1].0中文手册(部分)

DEFORMTM TM 3D 5.03 版用户手册Hfut_mcadcam整理目录绪言 (6)第 1 章. DEFORM概述 (7)1.1. DEFORM系列产品 (7)DEFORN-HT (8)1.2. 性能..... (8)1.3. 用使DEFORM分析制造工序 (11)1.4. 使用之前 (11)1.5. 几何学表述 (12)1.6. DEFORM系统 (13)1.7. 前处理 (14)1.8. 创建输入数据 (14)1.9. 文件系统 (15)1.10. 运行模拟 (17)1.11. 后处理器 (17)1.12. 单位制 (17)第 2 章. 前处理器 (19)2.1. 模拟控制 (19)2.1.1. 主要部份控制 (20)2.1.2. 步骤控制 (22)2.1.4. 高级步骤控制 (24)2.1.5. 停止控制 (27)2.1.6. 重划分准则 (28)2.1.7. 迭代控制 (29)2.1.8. 处理情况 (32)2.1.9. 高级控制 (35)2.2.1. 时期和混合 (42)2.2.2. 弹性数据 (43)2.2.3. 热数据 (44)2.2.4. 塑性数据 (46)2.2.5. 扩散数据 (52)2.2.6. 硬度数据 [MIC] (54)2.2.7. 晶粒生长/再结晶模型 (55)2.2.8. 高级材料属性 (61)2.2.9. 材料数据获得 (61)2.3. 插入材料数据 (64)2.3.1. 变形关系 (PHASTF) (64)2.3.2. 动力学模型 (TTTD) (65)2.3.3. 潜热 (PHASLH) (70)2.3.4. 变形感应体积变化 (PHASVL) (70)2.3.5. 变形可塑性 (TRNSFP) (71)2.4. 物体定义 (73)2.4.1. 添加,删除物体 (73)2.4.2. 物体名称(OBJNAM) (74)2.4.3. 主要模具 (PDIE) (74)2.4.4. 物体类型 (OBJTYP) (75)2.4.5. 物体形状 (77)2.4.6. 物体分网 (84)2.4.6. 物体材料 (94)2.4.7. 物体初始条件 (94)2.4.7. 物体属性 (95)2.4.11. 物体边界条件 (101)2.4.12. 接触边界条件 (104)2.4.13. 物体运动控制 (105)2.4.14. 物体节点变量 (112)2.4.15. 物体单元变量 (118)2.5. 物体关系定义....................... .. (125)2.5.1.物体关系界面 (126)工具磨损 (130)2.5.2. 定位 (131)2.5.3. 物体关系边界条件 (134)2.6. 数据库生成 (135)第 3 章. 运行模拟 (137)3.1. 交互式和批处理式 (137)3.2. 处理器转换 (变梯度和稀疏的) (137)3.3. 运行MPI (138)3.4. 寄出结果 (138)3.5. 开始模拟 (138)3.6. 模拟图形 (139)3.7. 加入排队 (批处理队列) (139)3.7. 程序监视器 (140)3.8. 停止一个模拟 (140)3.9. 故障处理问题 (141)3.9.1. 信息文件传送 (141)3.9.2. 模拟用户中止 (141)3.9.3.不能在负的步骤重划分网格 (141)3.9.4.重划分是极力推荐的 (142)3.9.5. 负Jacobian (142)3.9.6. 计算不收敛 (143)3.9.7. 刚度矩阵是非正定定义 (145)3.9.8. 零枢 (146)3.9.9. 数据的插补法 (146)3.9.10. 差的单元形状 (147)第 4 章. 后处理器 (148)4.1. 后处理器概述 (148)4.2. 图解式显示 (149)4.2.1. 窗口规划 (149)鼠标右键点击菜单 (151)显示物体状态 (152)树水平和功能 (153)另外的后处理功能 (155)4.3. 后处理摘要 (156)4.3.1. 模拟摘要 (156)4.3.2. 状态变量 (157)4.3.3. 点跟踪 (165)4.3.4. 负荷冲击曲线 (166)4.3.5. 坐标系统 (168)4.3.6. 步骤选择 & 操作 (169)4.3.7. 步骤列表 (170)4.3.9. 旋转 (173)4.3.10. 坐标轴视野 (174)4.3.11. 点的选择 (174)4.2.13. 多重视口 (174)4.2.14. 节点 (175)4.2.14. 单元 (176)4.2.15. 视口 (178)4.2.16. 数据输出 (179)第 5 章. Metalforming 和有限的单元分析的初步观念 (181)第 6 章. 用户步骤 (193)6.1. 用户定义的 FEM 步骤 (193)6.2. 用户定义的后处理步骤 (200)6.3. DEFORM-3D用户步骤(Windows NT/2000/XP) (204)版本注释 (205)FEM 引擎 (209)用户界面 (211)安装DEFORM-3D (218)Windows NT/2000/XP 安装: 安装笔记 (231)快速参考 (239)DEFORM-3D快速参考 (239)冷形成 (239)热形成 (243)附录 A: 以文本模式运行DEFORM (249)附录 B: 在Powerpoint插入DEFORM TM动画显示 (252)附录 C: SPIN.KEY中的运动控制的细节 (254)附录 D: 数据文件 (256)附录 E: 2D到3D的转化功能 (258)附录 F: 单元剔除的破裂和危险的软化 (260)附录 G: 旋转坯料模拟 (264)附录 H: DEFORM-3D中的板料模拟 (273)附录 I: 3D滚扎工艺的Euler法处理 (282)附录 J: 避免截面模拟中的节点泄漏 (284)绪言这个手册讲述了DEFORM-3D系统的特征和性能,它也包括对输入、安装和运行的讲述,如果你还从来没有接触过DEFORM,我们建议你先看看DEFORM实例手册以获得对该软件的初步了解以及如何运行不同类型的模拟。

2024版Deform详细教程(苍松书苑)

2024版Deform详细教程(苍松书苑)

Deform详细教程(苍松书苑)•引言•Deform 软件概述•Deform 软件安装与配置•Deform 软件基本操作•建模与网格划分技术•材料属性定义及数据库管理•模拟计算过程控制与结果分析•高级功能应用与拓展目录引言教程目的和背景教程目的背景介绍苍松书苑介绍苍松书苑概述教程特色学习资源Deform软件概述直观的图形界面提供友好的图形界面,方便用户进行模型建立、结果查看等操作。

用户可以根据实际工艺需求,自定义工艺参数和边界条件。

丰富的材料数据库内置大量金属材料的物理和力学性能数据,方便用户进行模拟分析。

强大的模拟功能形工艺的模拟,包括锻造、轧高精度分析软件功能和特点机械制造领域金属成形领域航空航天领域科研与教育领域汽车制造领域应用领域和范围Deform软件安装与配置系统要求和硬件配置Windows内存至少处理器显卡硬盘空间Intel 或AMD 多核处理器,推荐Intel i5或更高系统要求和硬件配置1. 下载软件访问Deform官方网站或授权下载站点,下载最新版本的Deform安装程序。

0203双击下载的安装程序,开始安装向导。

阅读并同意软件许可协议。

2. 运行安装程序01020304013. 选择安装目录选择合适的安装目录,建议安装在非系统盘符下。

4. 等待安装完成安装程序将自动完成软件的安装过程,包括复制文件、创建快捷方式等。

01 02 034. 保存配置完成配置后,点击“保存”或“应用”按钮,使配置生效。

Deform软件基本操作用户界面介绍主界面图形界面命令行界面基本操作命令模型创建与编辑提供丰富的建模工具,支持模型的创建、修改和编辑,包括基本几何体、复杂曲面等。

材料定义与属性设置允许用户定义材料并设置其物理和机械属性,如弹性模量、泊松比、屈服强度等。

网格划分与控制提供灵活的网格划分工具,支持网格的自动生成、手动调整和局部加密等操作。

文件管理和数据导入导文件格式支持数据导入数据导出建模与网格划分技术几何建模曲面建模实体建模030201建模方法介绍网格划分原则及技巧网格类型选择根据模型特点和求解需求,选择合适的网格类型,如四面体网格、六面体网格、混合网格等。

2024版Deform详细教程学习教案

2024版Deform详细教程学习教案

实例演示:材料属性与边界条件设置
1
实例背景
假设我们要模拟一个铝合金板的冲压过程, 需要设置铝合金的材料属性和冲压模具的 边界条件。
2
材料属性设置
首先,我们需要在Deform中定义铝合金 的密度、弹性模量、泊松比和屈服强度等 物理和机械属性。这些属性可以通过查找 铝合金的材料手册或实验数据获取,并输 入到软件中进行设置。
热-流耦合分析
研究材料在热流作用下的传热和流 动特性。
优化设计方法与案例分享
形状优化
通过改变结构形状来优化性能, 如减小应力集中、提高刚度等。
拓扑优化
在给定设计空间内寻找最优材料 分布,实现轻量化设计。
参数优化
调整设计参数,如尺寸、角度等, 以优化目标函数。
自定义函数及二次开发简介
自定义函数
用户可编写自己的函数,实现特定功能或改进算 法。
3
边界条件设置
接下来,我们需要设置冲压模具的边界条 件。假设模具是刚性的,我们可以在模具 上选择特定的节点,并指定其位移为零, 以模拟模具的固定不动。同时,我们还需 要在铝合金板上施加压力载荷,以模拟冲 压过程中的力学行为。这些边界条件可以 通过Deform的图形界面或命令行方式进 行设置,确保模拟的准确性。
02
03
通过多个案例的学习,熟悉了 Deform在金属成形、热处理等领 域的应用。
04
未来发展趋势预测
01
随着计算机技术的不断发展, 有限元分析软件的计算效率和 精度将不断提高,使得更复杂 的工程问题得以解决。
02
材料数据库将不断完善,为有 限元分析提供更准确、全面的 材料性能数据。
03
人工智能、机器学习等技术的 引入,将进一步提高有限元分 析的自动化和智能化水平。

DEFORM-3D-v6.1基本操作指南详解

DEFORM-3D-v6.1基本操作指南详解

五、模拟参数的定义
这里定义的参数,主要是为了进行有效的数值 模拟。因为成形分析是一个连续的过程,分许多时 间步来计算,所以需要用户定义一些基本的参数: 1、总步数:决定了模拟的总时间和行程。 2、步长:有两种选择,可以用时间或每步的行程。 3、主模具:选择主运动模具。 4、存储步长:决定每多少步存一次,不要太小, 否则文件太大。
六、设置物体温度
由于某些材料属性与温度相关,所以即使在整个模拟过程中温度并 不变化,仍需要给物体设置一适当的温度值,否则可能得不到正确的模 拟结果。在DEFORM3D v6.1的版本中,默认工件温度为68°F。(修改 温度的方式为在物体窗口中选中物体Workpiece,点击General按钮,然 后点击按钮 在弹出的输入物体温度窗口中,输入所需 温度。)
三、材料定义
DEFORM自带材料模型包含有弹性、弹塑性、刚塑 性、热弹塑性、热刚粘塑性、粉末材料、刚性材料及自定 义材料等类型,并提供了丰富的开方式材料数据库,包括 美国、日本、德国的各种钢、铝合金、钛合金、高温合金 等250种材料的相关数据。在使用时,我们可以直接从材 料库提取所需要的材料。 用户也可根据自己的需要定制材料库。在DEFORM3D软件中,用户可以根据分析的需要,输入材料的弹性、 塑性、热物理性能数据。如果需要分析热处理工艺,还可 以输入材料的每一种相的相关数据以及硬化、扩散等数据。
一、几何模型建立或导入
在DEFORM-3D软件中,不能直接建立三维的几何 模型,必须通过其他CAD/CAE软件建模后导入到系统中。 目前,DEFORM-3D的几何模型接口格式有: 1.STL:几乎所有CAD软件都有这个接口,它是通过一 系列的三角形拟合曲面而成。 2.UNV:SDRC公司(现合并到EDS公司)软件IDEAS的三维 实体造型及有限元网格文件格式,DEFORM接受其 划分的网格。 3.PDA:MSC公司的软件Patran的三维实体造型及有限 元网格文件格式。 4.AMG:这种格式DEFORM存储已经导入的几何实体。

DEFORM有限元分析系统软件及其应用

DEFORM有限元分析系统软件及其应用

DEFORM有限元分析系统软件及其应用DEFORM有限元分析系统软件及其应用DEFORM有限元分析系统是一种常用的数值模拟软件,它可以模拟材料在加工过程中的变形行为,为工程师们提供了一个有效的工具来优化产品设计和生产工艺。

本文将介绍DEFORM软件的特点和应用领域。

DEFORM是一种基于有限元方法的软件,它通过将实体划分为离散的有限元网格,利用数值计算方法来求解零件在不同工艺条件下的变形、应力和温度分布等问题。

它可以模拟多种加工过程,包括铸造、锻造、轧制、模锻、挤压等。

DEFORM软件具有高精度、高效率和高可靠性的特点,可以对复杂的变形过程进行准确地模拟和分析。

DEFORM软件的应用领域非常广泛。

首先,它在制造业中用于优化工艺设计。

通过DEFORM软件,工程师可以预测产品在不同加工条件下的变形情况,从而调整工艺参数和操作方式,以减轻或消除变形问题。

其次,DEFORM软件在材料研究领域的应用也非常广泛。

它可以模拟材料的变形行为,研究材料在不同温度、压力和应变率下的力学特性,为材料设计和改进提供理论依据。

此外,DEFORM软件还被广泛应用于汽车、航空航天、电子、能源等领域。

在汽车制造业中,DEFORM软件可以用于模拟车身零件的成型过程和变形行为,帮助设计师优化车身结构,提高车辆的刚度和耐用性。

在航空航天领域,DEFORM软件可以模拟航空发动机零件的加工过程和变形行为,为航空发动机的设计和制造提供重要参考。

在电子和能源领域,DEFORM软件可以模拟电子器件的制造过程和变形行为,帮助工程师设计更可靠和高效的电子产品。

总的来说,DEFORM有限元分析系统软件是一种强大的工具,可以模拟和分析材料在不同加工条件下的变形行为。

它在制造业和材料研究领域具有广泛的应用。

通过DEFORM软件,工程师可以更好地理解材料的变形机制,优化产品的设计和生产工艺,提高产品的质量和性能。

随着科技的不断进步和软件的不断改进,DEFORM软件的应用前景将变得更加广阔综上所述,DEFORM有限元分析系统软件在制造业和材料研究领域具有广泛的应用。

DEFORM软件简介

DEFORM软件简介
-
• 模拟处理器:DEFORM 运行时,首先通过有限元离散化 将平衡方程、本构关系和边界条件转化为非线形方程组, 然后通过直接迭代法和Newton—Rapson法进行求解,求 解的结果以二进制的形式进行保存,用户可在后处理器中 获取所需要的结果。
• 后处理器:用于显示计算结果,结果可以是图形形式,也 可以是数字、文字混编的形式。可获取的结果可为每一步 的(1)有限元网格;(2)等效应力、等效应变以及破坏程度 的等高线和等色图;(3)速度场;(4)温度场;(5)压力行程 曲线等。此外用户还可以列点进行跟踪,对个别点的轨迹、 应力、应变、破坏程度进行跟踪观察,并可根据需要抽取 数据。
-
• 网格划分 :DEFORM网格划分命令可以生成四面体单元, 这种四面体单元适合于表面成型
• 初始条件:有些加工过程是在变温条件下进行的,比如热 轧,在轧制过程中,工件、模具与环境介质之间存在热交 换,工件内部因大变形生成的热量及其传导都对产品的形 成质量产生重要的影响,对此问题的仿真分析应按瞬态热 -机耦合处理
DEFORM软件简介
DEFORM是一套基于有限元的工艺仿真系统, 用于分析金属成形及其相关工业的各种成形工 艺和热处理工艺。通过在计算机上模拟整个加 工过程,帮助工程师和设计人员: 设计工具和 产品工艺流程,减少昂贵的现场试验成本。 提 高工模具设计效率,降低生产和材料成本。缩 短新产品的研究开发周期。 典型应用于:锻造、机加工、轧制、挤压、冷 镦、拉伸等
-
• 2.5设定对称边界条件
-
-
• 2.6模拟信息的设定控制
-
• 2.9后处理
-
-
-
三点的Z方向应变曲线 -
三点的X方向应变曲线
• 3)对象剖面的选择

Deform模拟软件功能介绍

Deform模拟软件功能介绍
在轧制工艺中轧制力是一个非常关键的因素在轧制过程中由于钢板温度的降低应变速率的增大应变量的增大都会使得轧机轧制力的增大但是轧机的轧制力是有范围的不允许在轧制过程中超过轧机的轧制力所以通过轧制过程的计算机模拟对轧机的轧制力进行预告能够很好的指导轧制工艺的制订
第一节 Deform模拟软件功能介绍
1、 Deform-3D有限元分析软件介绍
• 第二阶段用3h升温到875℃模拟
• 模拟步数的确定
• 第二阶段模拟结果
• 第三阶段工件在875℃保温3h模拟
• 第四阶段模拟结果
• 第五阶段模拟结果
第七节 切削加工的模拟分析
一、实验目的
• 介绍利用Deform软件对切削加工过程进 行模拟
• 学会如何利用Deform建立切削加工模型
• 实验内容 • 再结晶过程是材料成型过程中非常重要的一个
环节,它对组织控制起着至关重要的影响。又 因为一般再结晶过程发生时温度比较高,又影 响再结晶过程的实验参数比较多,它们之间的 相互关系比较复杂,所以实验时难以准确的得 知再结晶过程是如何产生及进行的。本例利用 Deform软件对高温硬质合金在高温压缩过程中 的再结晶现象进行模拟,从而对再结晶过程有 着更加深刻的理解。 • 本实验过程分为两个部分,第一部分为高温压 缩过程,第二部分为等温过程。
• 定义工件的对称和传热边界条件
• 定义传热边界条件
• 工件与外界热传导后处理结果
第五节 热模锻成形模拟
一、实验目的
• 熟悉如何模拟变形过程中存在热传导的 过程。
• 认识模拟过程中材料各部位的变形和温 度变化情况。
• 实验内容
• 道钉成形过程属于热模锻成形,在变形过 程中存在热传导现象,本例中为了准确的 模拟其成形过程不仅要模拟其锻造过程, 还要模拟其热传导过程。

DEFORM基本操作指南

DEFORM基本操作指南

.stl格式文件的生成
Pore软件建模完成后以.stl格式保存副本,然后 将“偏差控制”中的“弦高”和“角度控制”两个参数设为“0”后便可生成。 UG软件建模完成后可以直接以.stl格式形式文件导出。
二、网格划分
DEFORM软件是有限元系统 FEM ,所 以必须对所分析的工件进行网格划分。 在DEFORM-3D中,如果用其自身带的网格 剖分程序,只能划分四面体单元,这主要是为了 考虑网格重划分时的方便和快捷。但是它也接收 外部程序所生成的六面体 砖块 网格。网格划 分可以控制网格的密度,使网格的数量进一步减 少,但不至于在变形剧烈的部位产生严重的网格 畸变。
五、模拟参数的定义
这里定义的参数,主要是为了进行有效的数值 模拟。因为成形分析是一个连续的过程,分许多时 间步来计算,所以需要用户定义一些基本的参数: 1、总步数:决定了模拟的总时间和行程。 2、步长:有两种选择,可以用时间或每步的行程。 3、主模具:选择主运动模具。 4、存储步长:决定每多少步存一次,不要太小, 否则文件太大。
Excellent handout training template
DEFORM基本操作指南
DEFORM系列软件是由美国的科学成形技术公司 Science Forming Technology Corporation 开发的。该系列软件主要应用于金属塑性加工、热处理等工艺数值模拟。目前,DEFORM软件己经成为国际上流行的金属加工数值模拟的软件之一。主要软件产品有: DEFORM-2D 二维 DEFORM-3D 二维 DEFORM-HT 热处理 DEFORM-PC 微机版 DEFORM-F2 2D简化版本 DEFORM-F3 3D简化版本
金属塑性成形的前处理
DEFORM-3D软件的模块结构是由前处理器、模拟处理器、后处理器三大模块组成。 前处理是有限元分析的主要步骤,它所占用的操作时间占到用户操作时间的80%,有很多定义都是在前处理阶段进行的。前处理主要包括 步骤 : 1、几何模型建立或导入 2、网格划分 3、材料定义 4、物体的接触和摩擦定义 5、模拟参数的设定 6、数据库文件的生成
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

D E F O R M软件DEFORM软件DEFORM简介Deform软件是一个高度模块化、集成化的有限元模拟系统,它主要包括前处理器、模拟器、后处理器三大模块。

前处理器:主要包括三个子模块(1)数据输入模块,便于数据的交互式输入。

如:初始速度场、温度场、边界条件、冲头行程及摩擦系数等初始条件;(2)网格的自动划分与自动再划分模块;(3)数据传递模块,当网格重划分后,能够在新旧网格之间实现应力、应变、速度场、边界条件等数据的传递,从而保证计算的连续性。

模拟器:真正的有限元分析过程是在模拟处理器中完成的,Deform运行时,首先通过有限元离散化将平衡方程、本构关系和边界条件转化为非线性方程组,然后通过直接迭代法和Newton-Raphson法进行求解,求解的结果以二进制的形式进行保存,用户可在后处理器中获取所需要的结果后处理器:后处理器用于显示计算结果,结果可以是图形形式,也可以是数字、文字混编形式,获取的结果可为每一步的有限元网格;等效应力、等效应变;速度场、温度场及压力行程曲线等DEFORM功能1. 成形分析冷、温、热锻的成形和热传导耦合分析(DEFORM所有产品)。

丰富的材料数据库,包括各种钢、铝合金、钛合金和超合金(DEFORM所有产品)。

用户自定义材料数据库允许用户自行输入材料数据库中没有的材料(DEFORM所有产品)。

提供材料流动、模具充填、成形载荷、模具应力、纤维流向、缺陷形成和韧性破裂等信息。

刚性、弹性和热粘塑性材料模型,特别适用于大变形成形分析(DEFORM所有产品)。

弹塑性材料模型适用于分析残余应力和回弹问题(DEFORM-Pro, 2D, 3D)。

烧结体材料模型适用于分析粉末冶金成形(DEFORM-Pro, 2D, 3D)。

完整的成形设备模型可以分析液压成形、锤上成形、螺旋压力成形和机械压力成形(DEFORM所有产品)。

用户自定义子函数允许用户定义自己的材料模型、压力模型、破裂准则和其他函数(DEFORM-2D,3D)。

网格划线(DEFORM-2D,PC,Pro)和质点跟踪(DEFORM所有产品)可以分析材料内部的流动信息及各种场量分布、温度、应变、应力、损伤及其他场变量等值线的绘制使后处理简单明了(DEFORM所有产品)。

自我接触条件及完美的网格再划分使得在成形过程中即便形成了缺陷,模拟也可以进行到底(DEFORM-2D,Pro)。

多变形体模型允许分析多个成形工件或耦合分析模具应力(DEFORM-2D,Pro,3D)。

基于损伤因子的裂纹萌生及扩展模型可以分析剪切、冲裁和机加工过程(DEFORM-2D)。

2. 热处理模拟正火、退火、淬火、回火、渗碳等工艺过程。

预测硬度、晶粒组织成分、扭曲和含碳量。

专门的材料模型用于蠕变、相变、硬度和扩散。

可以输入顶端淬火数据来预测最终产品的硬度分布。

可以分析各种材料晶相,每种晶相都有自己的弹性、塑性、热和硬度属性。

混合材料的特性取决于热处理模拟中每步各种金属相的百分比。

DEFORM用来分析变形、传热、热处理、相变和扩散之间复杂的相互作用。

拥有相应的模块以后,这些耦合效应将包括:由于塑性变形功引起的升温、加热软化、相变控制温度、相变内能、相变塑性、相变应变、应力对相变的影响以及含碳量对各种材料属性产生的影响等。

DEFORM软件操作流程(1)导入几何模型在DEFORM-3D软件中,不能直接建立三维几何模型,必须通过其他 CAD/CAE 软件建模后导入导DEFORM系统中,目前,DEFORM-3D的几何模型接口格式有: ①STL:几乎所有的CAD软件都有这个接口。

它由一系列的三角形拟合曲面而成。

②UNV:是由SDRC公司(现合并到EDS公司)开发的软件IDEAS制作的三维实体造型及有限元网格文件格式,DEFOEM接受其划分的网格。

③PDA:MSC公司的软件Patran的三维实体造型及有限元网格文件格式。

④AMG:这种格式DEFORM存储己经导入的几何实体。

(2)网格划分在DEFORM-3D中,如果用其自身带的网格剖分程序,只能划分四面体单元,这主要是为了考虑网格重划分时的方便和快捷。

但是它也接收外部程序所生成的六面体(砖块)网格。

网格划分可以控制网格的密度,使网格的数量进一步减少,有不至于在变形剧烈的部位产生严重的网格畸变。

DEFORM-3D的前处理中网格划分有两种方式,一种是用户指定单元数量,系统默认划分方式,用户指定的网格单元数量只是网格划分的上限约数,实际划分的网格单元数量不会超过这个值。

用户可以通过拖动滑块修改网格单元数,也可以直接输入指定数值,该数值和系统计算时间有着密切的关系,该数值越大,所需要的计算量越大,计算时间越长。

另一种手动设置网格使用的是 Detailed settings下的Absolute方式,该方式允许用户指定最小或最大的网格尺寸和最大与最小网格尺寸的比值。

该值设置完成在网格单元数量中可以看到网格的大概数目,但无法在那里修改,只能通过修改最大或最小单元尺寸来修改网格数目。

(3)初始条件有些加工过程是在变温环境下进行的,比如热轧,在轧制过程中,工件,模具与周围环境介质之间存在热交换,工件内部因大变形生成的热量及其传导都对产品的成形质量产生主要的影响,对此问题,仿真分析应按照瞬态热一机祸合处理。

DEFORM材料库可以提供各个温度下材料的特性。

(4)材料模型在DEFORM-3D软件中,用户可以根据分析的需要,输入材料的弹性、塑性、热物理性能数据,如果需要分析热处理工艺,还可以输入材料的每一种相得相关数据以及硬化、扩散等数据。

为了更方便的使用户模拟塑性成形工艺,该软件提供了100余种材料(包括碳钢、合金钢、铝合金、钛合金、铜合金等)的塑性性能数据,以及多种材料模型。

在材料库中,对每一种支持的材料提供了不同温度和应变率下材料流动应力应变曲线和膨胀系数,弹性模量,泊松比,热导率等随温度的变化曲线。

(5)接触定义接触菜单用于定义工件与所有用到的模具之间以及模具之间可能产生的接触关系。

工件在变形过程中的温度,变形量是待求量,工件通常被定义成为可变形接触体。

通常,最简单,计算效率最高的定义是用二维曲线(ZD平面或是轴对称锻造)或是三维空间曲面(3D锻造)描述模具参与接触部分的外表面轮廓,用刚性接触体描述。

刚性接触体上只具有常温,起主动传递刚体位移或合力作用。

如果需要关心模具的温度变化,可将模具上所关心的部分离散成单元(二维平面单元或是三维轴对称实体单元),定义成为允许传热的刚性接触体,分析过程中,模具既有传递位移或合力作用,同时又有内部热量的传导和与外界的换热。

实际锻造过程中,模具或多或少都存在变形,当要分析模具的温度和变形时,可将模具离散成为具有温度和位移自由度的有限单元,定义成为可变形的接触体,这会使计算的规模增加,但是分析结果更加合乎实际情况。

还有一类刚性接触体为对称面,定义在工件上具有对称边界条件位置处,起施加对称边界条件的约束作用。

定义的对称刚性平面可以满足法向的零位移约束和法向零热流约条件。

(6)网格自动重新划分模拟分析过程中,单元附着在材料上,材料在流动过程中极易使相应的单元形状产生过度变形导致畸形。

单元畸变后可能会中断计算过程。

因此,保证仿真过程中材料经过较大流动后分析仍然可以继续,获得的结果仍然具有足够的精度是非常重要的。

DEFORM在网格畸变达到一定程度后会自动重新划分畸变的网格,生成新的高质量网格。

对3D分析,按增量加载频率或两组网格重划其间累积的最大应变增量来引导程序自动的网格重划。

(7)增加约束DEFORM可以在节点上增加各个自由度的约束。

(8)后处理DEFORM后处理菜单为用户提供了直观方便的评价成形过程,成形产品质量,工具损伤的必须信息以及图片,文本和表格形式提取和保存所需结果的各种工具。

DEFORM支持在加工过程中以等值线,分布云图,数值符号,色标,等值面和切平面矢量等方式显示各种场变量分布。

也可按路径显示或历程显示分析结果。

显示结果能够借助于色调,光照和渲染产生出具有逼真效果的图形。

也可利用分析结果制作动画和电影。

用户利用这些提取各种体成形分析结果工具,足以获得设计产品加工工艺所关注的全部信息。

这对设计人员充分了解设计工艺及其实施的可行性是大有裨益的。

一旦模具设计和初始坯料形状尺寸不合理,从分析结果中可显示出材料流动受阻后可能出现的开裂或是重叠,从历程显示可以提取模具成形力随行程的变化曲线,是一个从设备加工能力,设备消耗角度来设计加工工艺的必须指标。

在后处理界面中显示工件流动过程中应力,应变,应变率和温度的分布变化,帮助工艺设计师评定工件的加工质量。

其中的局部加工硬化,应力集中,高应力梯度,工件模具的接触压力等结果,可以评定成形产品的质量好坏的控制因素。

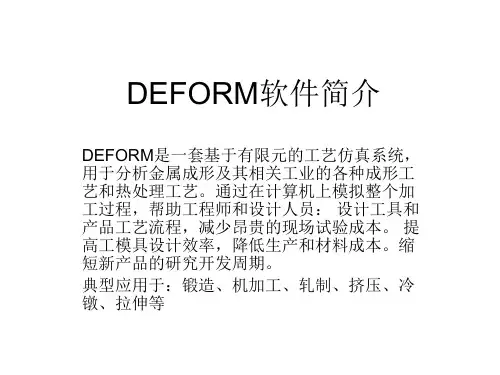

DEFORM用途DEFORM -3D 是一套基于工艺模拟系统的有限元系统(FEM),专门设计用于分析各种金属成形过程中的三维 (3D) 流动,提供极有价值的工艺分析数据,有关成形过程中的材料和温度流动。

典型的DEFORM-3D应用包括锻造、挤压、镦头、轧制,自由锻、弯曲和其他成形加工手段。

DEFORM -3D 是模拟3D 材料流动的理想工具。

它不仅鲁棒性好,而且易于使用。

DEFORM -3D强大的模拟引擎能够分析金属成形过程中多个关联对象耦合作用的大变形和热特性。

系统中集成了在任何必要时能够自行触发自动网格重划生成器,生成优化的网格系统。

在要求精度较高的区域,可以划分较细密的网格,从而降低题目的规模,并显著提高计算效率。

DEFORM-3D 图形界面,既强大又灵活。

为用户准备输入数据和观察结果数据提供了有效工具。

DEFORM-3D还提供了3D 几何操纵修正工具,这对于 3D 过程模拟极为重要。

DEFORM-3D 延续了DEFORM 系统几十年来一贯秉承的力保计算准确可靠的传统。

在最近的国际范围复杂零件成形模拟招标演算中,DEFORM-3D 的计算精度和结果可靠性,被国际成形模拟领域公认为第一。

相当复杂的工业零件,如连杆,曲轴, 扳手,具有复杂筋-翼的结构零件,泵壳和阀体,DEFORM-3D都能够令人满意地例行完成。
