第六章捷达轿车电气元器件位置与电气线路图第一节捷达轿车电气元器件位置图捷达轿车电气元器件位置如图6-1-1~图6-1-2所示。
图6-1-1 发动机电控系统主要元器件的安装位置图6-1-2 ABS系统各元件的安装位置1-ABS控制器2-总泵助力器3-自诊断接口4-ABS警报灯K47 5-后轮转速传感器G44/G46 6-制动灯开关7-前轮转速传感器G45/G47第二节捷达系列轿车电气线路图一、捷达都市先锋轿车电气线路图捷达都市先锋轿车继电器、保险丝的布置见图6-2-1和图6-2-2所示，其含义见表6-2-1和表6-2-2所示。
捷达都市先锋轿车电气线路图如图6-2-3~图6-2-22所示。
图6-2-1 继电器盘正面布置图6-2-2 继电器盘背面布置A1-8孔插头（黄色），前大灯线束A2-8孔插头（黄色），前大灯线束B-6孔插头（绿色），用于前大灯清洗系统C-8孔插头（黄色），用于任选线束D-12孔插头（绿色），用于附加设备E-5孔插头（绿色），仪表线束F-9孔插头（白色）发动机舱右侧线束G1-12孔插头（白色）发动机舱右侧线束G2-12孔插头（白色）发动机舱右侧线束H1-10孔插头（红色），转向柱开关线束H2-8孔插头（红色），转向柱开关线束J-10孔插头（红色），转向柱开关线束K-12孔插头（黑色），尾部线束L-7孔插头（黑色），尾部线束M-6孔插头（黑色），尾部线束N-6孔插头（绿色），空调线束P-9孔插头（蓝色），后风窗及前雾灯开关线束Q-6孔插头（蓝色），仪表线束R-10孔插头（蓝色），灯光开关线束S-5孔插头（白色）发动机舱右侧线束T-2孔插头（绿色）U1-14孔插头（蓝色），仪表板线束U2-14孔插头（蓝色），仪表板线束V-4孔插头（绿色），多功能指示器线束W-6孔插头（绿色），ABS线束X-8孔插头（绿色），警报指示灯（拖挂设备、ABS系统）线束Y-单孔插头，接线柱30 Z1-单孔插头Z2-单孔插头，接线柱31 30-单孔插头，接线柱30 30B-单孔插头表6-2-1 保险丝的布置图6-2-3 电控燃油喷射系统控制原理图F60-怠速开关G2-水温传感器G6-汽油泵G28-发动机转速传感器G39-λ传感器G40-霍尔传感器 G61、G66-爆震传感器 G62-水温传感器 G69-节气门电位计 G70-空气流量计 G72-进气温度传感器 G88-怠速节气门电位计 J17-汽油泵继电器 J220-控制单元 J338-节气门控制单元 N-2、3缸点火线圈N30~N33-1~4缸喷嘴 N79-曲轴箱通风加热电阻 N80-活性碳罐电磁阀 N122-终端能量输出极 N128-1、4缸点火线圈 P-火花塞插头 Q-火花塞 S15、S18-保险丝 T16-自诊断接口 V60-怠速电机 Z19-λ传感器加热器 A-发动机转速信号 B-空调压缩机信号 C-空调装置信号 D-车速信号图6-2-4 电控燃油喷射系统电路图（1）A-蓄电池G2-冷却液温度传感器G40-霍尔传感器G62-冷却温度传感器J220-多点喷射控制单元N79-加热电阻（曲轴箱通风）N152-点火线圈P-火花塞插头Q-火花塞T4-4孔插头T8-8孔插头T80-80孔插头-接地点，在气缸盖上–接地连接点1，在发动机舱线束内–接地连接点（传感器接地），在发动机线束内–正极连接点1（15），在发动机舱经线束内–连接点1，在多点喷射控制单元线束内图6-2-5 电控燃油喷射系统电路图（2）F60-怠速开关G61-爆震传感器①G69-节气门电位计G72-进气温度传感器G88-节气门调节器电位计G220-多点喷射控制单元G338-节气门控制单元T80-80孔接头V60-节气门调节器图6-2-6 电控燃油喷射系统电路图（三）B-起动机ws-白色D-点火开关sw-黑色G28-发动机转速传感器ro-红色G66-爆震传感器2 br-棕色J220-多点喷射控制单元gn-绿色T3-3孔插头，靠近发动机转速传感器bl-蓝色T80-80孔插头gr-灰色-接地点，在发动机舱左侧li-紫色–接地连接点（传感器接地），在发动机线束内ge-黄色图6-2-7 电控燃油喷射系统电路图（4）G39-λ传感器 G70-空气流量计 J17-燃油泵继电器 J220-多点喷射控制单元 N30-1缸喷油阀 N31-2缸喷油阀 N32-3缸喷油阀 N33-4缸喷油阀 N4a-4孔插头 T80-80孔插头 TV2-30号接线柱，分线器，在继电器盘后–连接点（喷油阀），在发动机舱线束内图6-2-8 电控燃油喷射系统电路图（5）A-蓄电池ws-白色G-燃油表传感器sw-黑色G6-燃油泵ro-红色J32-空调继电器，在继电器盘上br-棕色J220-多点喷射控制单元gn-绿色N25-空调装置电磁离合器bl-蓝色N80-活性碳罐电磁阀1 gr-灰色S51-保险丝li-紫色T8-8孔插头ge-黄色T16-16孔插头，V.A.G1551自诊断接口T80-80孔插头–接地连接地1，在仪表板线束内*-散热器风扇接通控制单元图6-2-9 电控燃油喷射系统电路图（6）F1-机油压力开关ws-白色F22-机油压力开关（30kPa）sw-黑色G1-燃油表ro-红色G3-冷却度表br-棕色K-仪表板gn-绿色T8-8孔插头bl-蓝色T28-28孔插头，在仪表板上gr-灰色li-紫色ge-黄色图6-2-10 自动变速器控制系统电路图B/50-起动机（接线柱50）D/50-点火开关（接线柱50）F-制动灯开关F8-强制低速档开关F125-多功能开关G28-发动机转速传感器G38-变速器转速传感器G68-车速传感器G69-节气门电位计G93-变速器机油温度传感器J226-启动锁和倒车灯继电器J-发动机控制单元J217-自动变速器控制单元L19-挡位指示板照明灯M16/M17-倒车灯M9/M10-制动灯和尾灯N88-电磁阀 1 N89-电磁阀 2 N90-电磁阀 3 N91-电磁阀 4 N92-电磁阀5 N93-电磁阀6 N94-电磁阀7 N110-变速杆锁止电磁阀S14-保险丝；附加信号：1-变速杆位置指示板、2-速度调节装置、3-空调装置图6-2-11 ABS系统控制电路图A/- -蓄电池负极A/+-蓄电池正极F-制动灯开关G44-后右轮转速传感器G45-前右轮转速传感器G46-后左轮转速传感器G47-前左轮转速传感器J104-ABS电子控制单元K47-ABS警报灯M9-左制动灯M10-右制动灯N55-ABS/EBD液压控制单元N99-前右轮ABS常开阀N100-前右轮ABS常闭阀N101-前左轮ABS常开阀N102-前左轮ABS 常闭阀N133-后右轮ABS常开阀N134-后左轮ABS常闭阀N135-后左轮ABS常开阀N136-后左轮ABS常闭阀S4-保险丝（15A）S14-保险丝（10A）S20-保险丝（10A）S123-液压泵保险丝（30A）S124-电磁阀保险丝（30A）TV14-故障阅读器接口V64-ABS液压泵电机ws-白色sw-黑色ro-红色gn-绿色br-棕色bl-蓝色gr-灰色li紫色ge-黄色图6-2-12 仪表板连接、油压开关、冷却液温度传感器电路图F1-油压开关G-燃油表传感器ws-白色bl-蓝色K2-发电机警报灯–搭铁连接点，在发动机舱线束内sw-黑色gr-灰色F22-油压开关* K5-转向警报灯ro-红色li-紫色K1-远光警报灯T28-28孔插头，在仪表板上br-棕色ge-黄色G2-冷却液温度表传感器gn-绿色图6-2-13 仪表板（燃油表、冷却液温度表、油压报警、时钟、转速表）电路图G1-燃油表ws-白色G3-冷却液温度表sw-黑色G5-转速表ro-红色G54-速度传感器（仪表板内）br-棕色J6-稳压器gn-绿色J243-油压和冷却液报警及转速表控制单元bl-蓝色K3-油压警报灯gr-灰色K28-冷却液温度警报灯li-紫色L8-时钟照明灯ge-黄色L10-仪表板照明灯L1d-单孔插接件，继电器盒后面T11-11孔插接件，控制器J243上T28-28孔插接件，仪表板旁Y2-数字式时钟图6-2-14 手制动和制动液液面报警电路图F9-手制动指示灯开关ws-白色F345-制动液面警报开关sw-黑色K7-双管路制动及手制动指示灯ro-红色–接地点，发动机舱线束内br-棕色–接地连接，前大灯线束内gn-绿色bl-蓝色gr-灰色li-紫色ge-黄色图6-2-15 点烟器、收放机电路图L16-空调控制板照明灯ws-白色L28-点烟器照明灯sw-黑色T1c-单孔插接件，继电器盒后面ro-红色T3a-3孔插接件，仪表板后br-棕色–接地连接，仪表线束内gn-绿色–接地点，前大灯线束内bl-蓝色–接地点，前大灯线束内gr-灰色U1-点烟器li-紫色ge-黄色图6-2-16 车内灯、行李舱照明灯、牌照灯电路图F2-左前门联锁开关W3-行李舱灯ws-白色F3-右前门联锁开关W15-室内灯sw-黑色F5-行李舱照明灯开关X-牌照灯ro-红色F10-左后门联锁开关–接地点，继电器盒旁br-棕色F11-右后门联锁开关-接地点，行李舱左侧gn-绿色T1e-单孔插接件，继电器盒上部–接地点，行李舱左侧bl-蓝色T10-单孔插接件，继电器盒上部gr-灰色T2e-2孔插接件，行李舱左后部li-紫色T21-2孔插接件，行李舱左侧ge-黄色图6-2-17 前大灯、停车灯、变光及转向灯开关电路图E4-变光及转向灯开关ws-白色L1-左前大灯双丝灯sw-黑色L2-右前大灯双丝灯ro-红色M1-左停车灯br-棕色M3-右停车灯gn-绿色T5b-5孔插接件，转向柱开关后面bl-蓝色–接地连接点，前大灯线束内gr-灰色–接地连接点，前大灯线束内li-紫色ge-黄色图6-2-18 转向灯及遇险警报灯开关、驻车灯开关电路图E2-转向灯开关ws-白色E3-遇险警报开关sw-黑色E19-驻车灯开关ro-红色J2-遇险警报灯继电器br-棕色K6-遇险警报灯gn-绿色T4c-4孔插接件，转向柱开关后bl-蓝色T5b-5孔插接件，转向柱开关后gr-灰色T7a-7孔插接件，转向柱开关后li-紫色ge-黄色图6-2-19 转向信号灯、尾灯电路图M2-右尾灯T2b-2孔插接件，左减振器支柱后ws-白色M4-左尾灯T6a-6孔插接件，左尾灯sw-黑色M5-左前转向灯T6b-6孔插接件，右尾灯ro-红色M6-左后转向灯–接地点，行李舱锁下端br-棕色M7-右前转向灯–接地点，行李舱锁下端gn-绿色M8-右后转向灯–接地点，左尾灯灯架处bl-蓝色M18-左侧停车转向灯–接地点，右尾灯灯架处gr-灰色M19-右侧停车转向灯–接地连接点，前大灯线束内li-紫色T1i-单孔插接件，左减振器支柱后–接地连接点，前大灯线束内ge-黄色图6-2-20 车灯开关、制动灯电路图E1-车灯开关ws-白色E20-车灯控制开关和仪表sw-黑色F-制动灯开关ro-红色L9-车灯开关照明灯br-棕色M9-左制动灯gn-绿色M10-右制动灯bl-蓝色T6a-6孔插接件，左尾灯上gr-灰色T6b-6孔插接件，右尾灯上li-紫色–接地点，左尾灯灯架处ge-黄色–接地点，右尾灯灯架处图6-2-21 倒车灯、后风窗加热、双音喇叭电路图E15-后风窗加热开关T2b-2孔插接件，继电器盒后面ws-白色F4-倒车灯开关T2e-6孔插接件，行李舱左后侧sw-黑色H1-双音喇叭T6a-6孔插接件，左尾灯上ro-红色J4-双音喇叭继电器T6b-6孔插接件，右尾灯上br-棕色K10-后风窗加热指示灯Z1-后风窗加热gn-绿色L39-后风窗加热开关照明灯–接地点，行李舱右侧bl-蓝色M16-左倒车灯–接地点，左尾灯灯架上gr-灰色M17-右倒车灯–接地点，左尾灯灯架上li-紫色–电源线连接点，双音喇叭线束内ge-黄色图6-2-22 前后雾灯电路图E23-前后雾灯开关L22-左前雾灯ws-白色K13-后雾灯指示灯L23-右前雾灯sw-黑色L20-后雾灯灯泡T2b-2孔插接件，右前大灯附近ro-红色L40-前、后雾灯开关照明灯T2h-2孔插接件，左前大灯附近br-棕色T2g-2孔插接件，左后悬挂上–接地点，前大灯线束内gn-绿色T6a-6孔插接件，左尾灯上J5-雾灯继电器bl-蓝色–接地点，右尾灯灯架gr-灰色li-紫色ge-黄色。

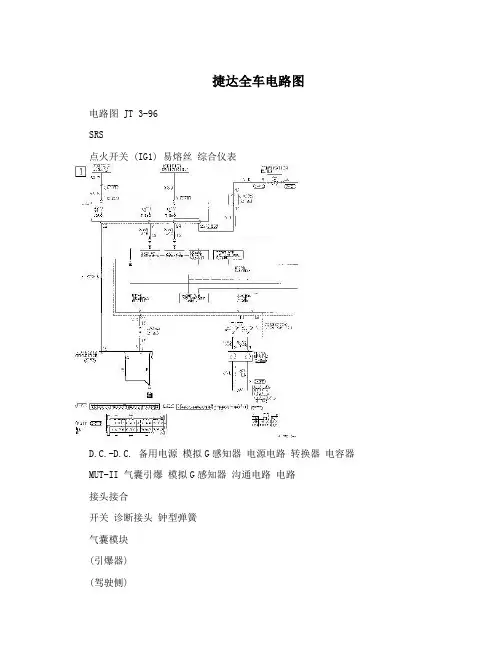

捷达全车电路图
捷达全车电路图电路图 JT 3-96SRS点火开关 (IG1) 易熔丝综合仪表D.C.-D.C. 备用电源模拟G感知器电源电路转换器电容器MUT-II 气囊引爆模拟G感知器沟通电路电路接头接合开关诊断接头钟型弹簧气囊模块(引爆器)(驾驶侧)JT 3-97 电路图SRS(续)接头接合开关接头接合时:ON接头拆离时:OFF接头接合开关接头接合警告灯驱动电路侦测电路气囊引爆电路接头接合开关气囊模块(引爆器)(乘客侧)电路图 JT 3-98天窗点火开关易熔丝 (IG2) 电瓶专用保险丝专用保险丝控制电路霍尔霍尔天窗马达天窗马达总成JT 3-99 电路图天窗(续)天窗开关电路图 JT 3-100 天窗(续)点火开关易熔丝天窗马达总成 (IG1) 电源车门开关(前:LH) 诊断接头JT 3-101 电路图钥匙未取出蜂鸣器点火开关(IG1) 易熔丝电源钥匙未取出开关诊断接头车门开关(前:LH)电路图 JT 3-102 灯光调整器前-ECU(尾灯继电器)专用保险丝点烟器及烟灰电动遥控后视镜盒照明灯综合仪表前雾灯除雾器(自动方向灯及危险空调) 电动后遮阳帘警告灯手动冷气灯光调整器JT 3-103 电路图电动座椅(驾驶座)点火开关(IG1)D-14前侧高度后侧高度前侧高度后侧高度控制马达控制马达电动座椅总成D-14 (LH)电路图 JT 3-104电动座椅(续)电动座滑动倾斜椅开关(LH)倾斜控制滑动控制马达马达JT 3-105 电路图电动护腰器点火开关(IG1)3WC-1342L电动护腰器 D-14 开关顶缩顶缩马达电路图 JT 3-106 遥控防盗点火开关 (IG1) 易熔丝电瓶专用保险丝方向灯继电器C-18 遥控防盗ECUA-36 F-10接收天线遥控器引擎盖开关行李箱灯开关JT 3-107 电路图遥控防盗(续)引擎GPS ECU -CVT-ECT遥控防盗ECU中控锁中控锁 (ETACS) 中控锁(ETACS) (ETACS)车门上车门锁筒锁作动开关(RH) 器(LH) 开锁喇叭上锁开锁上锁电路图 JT 3-108电动后遮阳帘前ECU 点火开关 (尾灯继电器) (ACC) 专用保险丝MR B1 2后遮阳帘控制单元电动后遮阳帘开关到灯光调整器JT 3-109 电路图角灯前ECU(尾灯继电器) 电瓶电瓶专用专用保险丝专用保险丝保险丝ETACS-ECU方向灯继电器角灯ECU角灯角灯(LH) (RH)电路图 JT 3-110倒车雷达点火开关(IG1)GPSECU倒车雷达ECU倒车雷达倒车雷达蜂鸣器 F-21 (右侧) (左侧) F-21JT 3-111 电路图免持听筒行动电话系统有GPS车型点火开关(ACC) 电瓶专用保险丝专用保险丝音响主机C-104免持听筒ECU接右侧高音喇叭麦克风麦克风喇叭有GPS车型无GPS车型 (右前)C-104 E-21电路图 JT 3-112配备GPS系统GPS ECU免持听筒ECU外接行动电话接头/车装行动电话(配备GPS系统)。
大众捷达全车维修手册电路图 CAN总线联网
Jetta NF电路图编号15 / 107.2014 CAN 和LIN 总线联网、驱动系统CAN、诊断CAN、组合仪表CAN、便捷功能CAN自2013 年3 月起Jetta NF电路图编号15 / 2BS2-015020714B383B390J519138138234234285285104104***2*2****2**2ws=白色sw=黑色ro=红色rt=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色vi=淡紫色ge=黄色or=橘黄色rs=粉红色安全气囊卷簧和带滑环的复位环, ABS 控制单元, 安全气囊控制单元,仪表板中的控制单元, 车载电网控制单元F138-安全气囊卷簧和带滑环的复位环J104-ABS 控制单元J234-安全气囊控制单元J285-仪表板中的控制单元J519-车载电网控制单元T16y-16 芯插头连接T32-32 芯插头连接T38a-38 芯插头连接T50-50 芯插头连接T73-73 芯插头连接T73b-73 芯插头连接B383-连接1（驱动系统CAN 总线，High），在主导线束中B390-连接1（驱动系统CAN 总线，Low），在主导线束中*-仅适用于带高端基本装备（AW1）的汽车*2-仅适用于带低端基本装备（AW0）的汽车Jetta NF电路图编号15 / 3BS2-015030714B397B406B383B383B390B390217217623**500500623ws=白色sw=黑色ro=红色rt=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色vi=淡紫色ge=黄色or=橘黄色rs=粉红色选档杆, 自动变速箱控制单元, 转向辅助控制单元, 发动机控制单元,双离合器变速箱机电装置, 收音机E313-选档杆J217-自动变速箱控制单元J255-全自动空调控制单元J500-转向辅助控制单元J623-发动机控制单元J743-双离合器变速箱机电装置R-收音机T3c- 3 芯插头连接T8b-8 芯插头连接T10s-10 芯插头连接T16b-16 芯插头连接T25-25 芯插头连接T52-52 芯插头连接T94-94 芯插头连接T121-121 芯插头连接B383-连接1（驱动系统CAN 总线，High），在主导线束中B390-连接1（驱动系统CAN 总线，Low），在主导线束中B397-连接1（舒适/便捷系统CAN 总线，High），在主导线束中B406-连接1（舒适/便捷系统CAN 总线，Low），在主导线束中*-依汽车装备而定*2-自2014 年7 月起Jetta NF电路图编号15 / 4BS2-015040714U 31B172A167SC 20B397B397*B406B406*B383B383B390B390B278SC 644367234605J 623*2J 623*2SC 21*30.5rt/ge T16/161.0rt/ge1.0rt/ge 0.5sw/bl T16/11.5sw/bl0.5br T16/40.5brT16/51.0br4.0br 0.35or/br *4T16/110.35or/sw *4T16/30.35or/gn *4T16/80.22or/br*4T16/92.5br0.35or/swT94/680.35or/br T94/670.5sw/bl ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs=粉红色保险丝架C 上的保险丝6, 保险丝架C 上的保险丝20, 保险丝架C 上的保险丝21, 诊断接口J623-发动机控制单元SC6-保险丝架C 上的保险丝6SC20-保险丝架C 上的保险丝20SC21-保险丝架C 上的保险丝21T16-16 芯插头连接T94-94 芯插头连接U31-诊断接口44 -接地点，左侧A 柱下部234 -接地连接，在转向柱开关导线束中 367-接地连接2，在主导线束中605 -接地点，在上部转向柱上A167-正极连接3（30a ），在仪表板导线束中 B172 -正极连接4（30），在车内导线束中 B278-正极连接2（15a ），在主导线束中B383 -连接1（驱动系统CAN 总线，High ），在主导线束中 B390 -连接1（驱动系统CAN 总线，Low ），在主导线束中 B397 -连接1（舒适/便捷系统CAN 总线，High ），在主导线束中B406-连接1（舒适/便捷系统CAN 总线，Low ），在主导线束中*-仅适用于带全自动空调的汽车*2-仅用于天然气车辆*3-依汽车装备而定*4-截至2014 年7 月Jetta NF电路图编号15 / 5BS2-015050714U31A76217623234gr/ws0.350.35ws=白色sw=黑色ro=红色rt=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色vi=淡紫色ge=黄色or=橘黄色rs=粉红色自动变速箱控制单元, 安全气囊控制单元, 发动机控制单元, 诊断接口J217-自动变速箱控制单元J234-安全气囊控制单元J623-发动机控制单元T16-16 芯插头连接T50-50 芯插头连接T52-52 芯插头连接T121-121 芯插头连接U31-诊断接口A76-连接（K 诊断导线），在仪表板导线束中。
大众捷达全车维修手册电路图 安装位置：插头

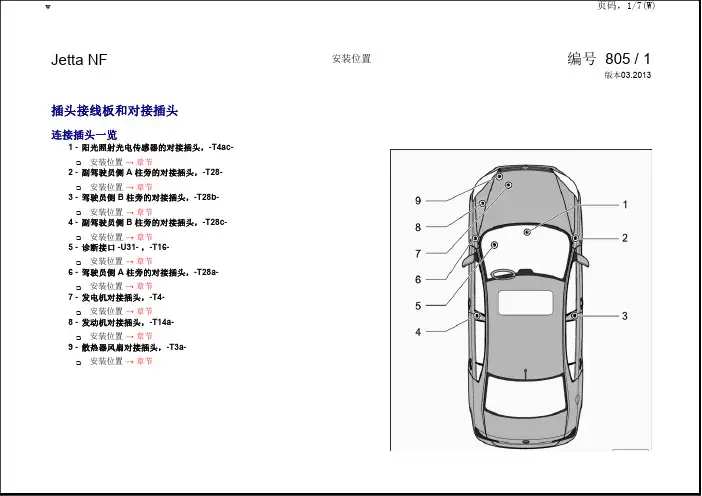

Jetta NF安装位置编号805 / 1
版本03.2013插头接线板和对接插头
连接插头一览
1 -阳光照射光电传感器的对接插头，-T4ac-
安装位置→章节
2 -副驾驶员侧A 柱旁的对接插头，-T28-
安装位置→章节
3 -驾驶员侧B 柱旁的对接插头，-T28b-
安装位置→章节
4 -副驾驶员侧B 柱旁的对接插头，-T28c-
安装位置→章节
5 -诊断接口-U31-，-T16-
安装位置→章节
6 -驾驶员侧A 柱旁的对接插头，-T28a-
安装位置→章节
7 -发电机对接插头，-T4-
安装位置→章节
8 -发动机对接插头，-T14a-
安装位置→章节
9 -散热器风扇对接插头，-T3a-
安装位置→章节
阳光照射光电传感器-G107-的对接插头
A -4 芯黑色连接插头-T4ac-
副驾驶员侧A 柱旁的对接插头
A -28 芯黑色连接插头-T28-
副驾驶员侧B 柱旁的对接插头
1 -28 芯黑色连接插头-T28c-
1 -28 芯黑色连接插头-T28b-
诊断接口-U31-
A -16 芯连接插头-T16-
A -28 芯连接插头-T28a-
发电机接线板
A -4 芯黑色连接插头-T4-
发动机对接插头
A -14 芯黑色连接插头-T14a-
散热器风扇对接插头
1 -散热器风扇控制单元-J293-
连接插头：
-A/B-3 芯插头连接-T3a-。
大众捷达全车维修手册电路图 半自动空调
E9 - 新鲜空气鼓风机开关
J301 - 空调器控制单元
N24 - 带过热保险丝的新鲜空气鼓风机串联电阻
SC40 - 保险丝架 C 上的保险丝 40
T2fn - 2 芯插头连接
T4ad - 4 芯插头连接
T5m - 5 芯插头连接
V2 - 新鲜空气鼓风机
43
- 搭铁点，右侧 A 柱下部
201 - 接地连接 5，在发动机舱导线束中
编号 9 / 2
高压传感器, 蒸发器出风口温度传感器, 空调器继电器, 发动机控制单
元, 空调器电磁离合器, 保险丝架 C 上的保险丝 6, 保险丝架 C 上的保 险丝 33
G65 - 高压传感器
G263 - 蒸发器出风口温度传感器
J32 - 空调器继电器
J623 - 发动机控制单元
N25 - 空调器电磁离合器
w
Jetta NF
半自动空调
自 2013 年 3 月起
电路图
页码，1/4(W)
编号 9 / 1
01.2015
w
页码，2/4(W)
Jetta NF
1.0/0.75 sw/bl
*
3 /15
5 /87 1.0/0.75 sw/gn *
T4 /1 1.0 gn/sw
T2es /1
N25
T2es /2 1.0 bl/sw
T10s 3
T10s
/1
/8
T10s /6
J301
T10s /4
*
J519
T73a /60
*2
J519
T73 /21
0.5 ws/ge
0.5 ws/ge
电路图
T10s /5
大众捷达全车维修手册电路图 出租车装备2014
Jetta NF
出租车装备
自 2014 年 12 月起
电路图
页码，1/3(W)
编号 19 / 1
12.2014
w
页码，2/3(W)
Jetta NF
1.0 rt
1.0 rt
X82
1.0
1.0
rt
rt
B218
4.0 rt
B170
10.0 rt
B171
16.0 sw
SA2
T17a
/17
J621
0.5 sw/ws
T6h - 6 芯插头连接
T7 - 7 芯插头连接
T73a - 73 芯插头连接
44
- 接地点，左侧 A 柱下部
366 - 接地连接 1，在主导线束中 367 - 接地连接 2，在主导线束中 B165 - 正极连接 2（15），在车内导线束中
B538 - 连接 29，在主导线束中 X129 - 正极连接 1（15），在出租车导线束中
B218 - 正极连接 6（30），在车内导线束中
X82 - 正极连接 1（30a），在出租车导线束中
*
- 导线颜色取决于装备
ws = 白色 sw = 黑色 ro = 红色 rt = 红色
br = 褐色 gn = 绿色 bl = 蓝色
gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色
or = 橘黄色 rs = 粉红色
BS2-019021214
w
页码，3/3(W)
Jetta NF
J519
T73a /45 0.5 gr/ge
B538
1.0 gr/ge
1.0 sw/bl
1.0 sw/bl
大众捷达全车维修手册电路图 多功能方向盘
Jetta NF电路图编号12 / 101.2015多功能方向盘自2013 年3 月起Jetta NF电路图编号12 / 2BS2-012020115ws=白色sw=黑色ro=红色rt=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色vi=淡紫色ge=黄色or=橘黄色rs=粉红色方向盘中的左侧多功能按钮, 安全气囊卷簧和带滑环的复位环, 信号喇叭控制, 多功能方向盘控制单元, 保险丝架C 上的保险丝6E440-方向盘中的左侧多功能按钮F138-安全气囊卷簧和带滑环的复位环H-信号喇叭控制J453-多功能方向盘控制单元SC6-保险丝架C 上的保险丝6T4c- 4 芯插头连接T12-12 芯插头连接T16y-16 芯插头连接44-搭铁点，左侧A 柱下部234-接地连接，在转向柱开关导线束中367-接地连接2，在主导线束中605-搭铁点，在上部转向柱上B278-正极连接2（15a），在主导线束中Jetta NF电路图编号12 / 3BS2-012030115J519E441N95J234*0.355*2*3ws=白色sw=黑色ro=红色rt=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色vi=淡紫色ge=黄色or=橘黄色rs=粉红色方向盘中的右侧多功能按钮, 安全气囊卷簧和带滑环的复位环, 安全气囊控制单元, 多功能方向盘控制单元, 车载电网控制单元, 驾驶员侧安全气囊引爆装置E441-方向盘中的右侧多功能按钮F138-安全气囊卷簧和带滑环的复位环J234-安全气囊控制单元J453-多功能方向盘控制单元J519-车载电网控制单元N95-驾驶员侧安全气囊引爆装置T4c- 4 芯插头连接T12-12 芯插头连接T16y-16 芯插头连接T50-50 芯插头连接T73-73 芯插头连接T73b-73 芯插头连接B528-连接1（LIN 总线），在主导线束中*-仅用于带高端基本装备（AW1）的汽车*2-仅用于带低端基本装备（AW0）的汽车*3-自2014 年7 月起。
捷达电气元件位置与电路图(空调18-19)
二、捷达/捷达王轿车电气线路图捷达/捷达王轿车电气线路如图6-2-23~图6-2-49所示。
图6-2-23 发电机、蓄电池、起动机、点火开关电路图A-蓄电池J59-X-触点卸荷继电器ws-白色bl-蓝色B-起动机T1a-单孔接头——蓄电池附近sw-黑色gr-灰色C-发电机①接地线，蓄电池——车身ro-红色li-紫色C1-电压调节器②接地线，变速器——车身br-棕色ge-黄色D-点火开关–接地连接点1，前大灯线束内gn-绿色图6-2-24 散热器风扇、自动阻风门、进气歧管预热电路图F18-散热器风扇温度开关F26-自动阻风门温度开关* F35-进气管预热温度开关* F87-风扇起动温度开关J81-进气管预热继电器J138-散热器风扇起动控制单元N1-自动阻风门N52-加热电阻（部分负荷处喉管加热-化油器）N69-冷起动热时间阀T1n-单孔插头，左前大灯附近T2a-两孔插头，左前大灯附近V7-散热器风扇–接地连接点，发动机接地，右前线束内–接地连接点1，前大灯线束内-正极连接点（30），左前线束内–正极连接点（15），化油器线束内注：*不适用1.8L发动机图6-2-25 进气歧管预热、点火系统、超速切断电路图G40-霍尔传感器J130-超速切断控制器单元，仅用于1.8L发动机N-点火线圈N41-晶体管点火系统控制单元，压力通风舱左侧N51-进气管预热加热电阻N68-怠速-超速控制阀O-分电器P-火花塞插头Q-火花塞-接地点，发动机舱左侧–接地连接点1，发动机舱线束内图6-2-26 仪表板连接、油压开关、冷却液温度传感器电路图F1-油压开关*（180kPa）F22-油压开关*（30 kPa）G-燃油表传感器G2-冷却液温度表传-远光警报灯K5-转向警报灯T28-28孔插头，在仪表板上–搭铁连接点1，感器K在发动机舱线束内注：*不适用1.8L发动机图6-2-27 仪表板（燃油表、油压报警、时钟、转速表）电路图G1-燃油表G3-冷却液温度表G5-转速表G54-速度传感器（仪表板内）J6-稳压器J243-油压和冷却液报警及转速度表控制单元K3-油压警报灯K28-冷却液温度警报灯L8-时钟照明灯L10-仪表板照明灯T1d-单孔插接件，继电器盘后面T11-11孔插接件，控制器J243上T28-28孔插接件，仪表板旁Y2-数字式时钟图6-2-28 手制动和制动液液面警报、磁带盒照明电路图F9-手制动指示灯开关F34-制动液面警报开关K7-双管路制动及手制动指示灯L66-磁带盒照明灯T2i-两孔插接件，仪表板后–接地点1，继电器盘旁–接地点1，发动机舱线束内–接地连接1，前大灯线束内图6-2-29 点烟器、收放机、鼓风机电路图E9-鼓风机开关L16-空调控制板照明灯L28-点烟器照明灯N23-鼓风机串联电阻R-收放机插头S24-过热保险丝T1b-单孔插接件，继电器盘后面T1c-单孔插接件，继电器盘后面T1m-单也插接件，仪表板的右后面T2V-两孔插接件，鼓风机串联电阻上T3a-3孔插接件，仪表板后T5e-5孔插接件，鼓风机串联电阻上T8-8孔插接件，收放机上U1-点烟器V2-鼓风机–连接点（30），仪表线束-接地点，接线柱A左下面–接地连接1，仪表线束内图6-2-30 车内灯、行李仓照明灯、牌照灯电路图F2-左前门联锁开关F3-右前门联锁开关F5-行李舱照明灯开关F10-左后门联锁开关F11-右后门联锁开关T1e-单孔插接件，继电器盘上部T10-单孔插接件，继电器盘上部T2e-2孔插接件，行李舱左后部T21-2孔插接件，行李舱左侧W3-行李舱灯W15-带延迟关闭的内饰灯（室内灯）X-牌照灯–接地点1，继电器盘旁–接地点，行李舱左侧–接地点，后挡板右侧图6-2-31 前大灯远近光调节电路图E102-灯光距离调节器L54-灯光调节器照明灯T2f-2孔插接件，车身左前围板上V48-左灯光调节电机V49-右灯光调节电机–接地点1，断电器盘附近–接地点1，前大灯线束内–接地点2，前大灯线束内图6-2-32 前大灯、停车灯、变光及转向灯开关电路图E4-变光及转向灯开关L1-左前大灯双丝灯L2-右前大灯双丝灯M1-左停车灯M3-右停车灯T5b-5孔插接件，转向柱开关后面–接地连接点1，前大灯线束内-接地连接点2，前大灯线束内图6-2-33 转向信号和危险警报灯、驻车灯开关电路图E2-转向灯开关E3-遇险警报灯开关E19-驻车灯开关J2-遇险警报灯继电器（闪光器）K6-遇险警报灯T4c-4孔插接件，转向柱开关后T5b-5孔插接件，转向柱开关后T7a –7孔插接件，转向柱开关后图6-2-34 转向灯、尾灯电路图M2-右尾灯M4-左尾灯M5-左前转向灯M6-左后转向灯M7-右前转向灯M8-右后转向灯M18-左侧停车转向灯M19-右侧停车转向灯T1i-单孔插接件，左减震器支柱后T2d-2孔插接件，左减振器支柱后T6a-6孔插接件，左尾灯T6b-6孔插接件，右尾灯–接地点，行李舱盖左侧-接地点，行李舱盖右侧–接地点，左尾灯灯架处- 接地点，右尾灯灯架处–接地连接点1，前大灯线束内-接地点2，前大灯线束内图6-2-35 车灯开关、制动灯电路图E1-车灯开关E20-车灯控制开关和仪表F-制动灯开关L9-车灯开关照明灯M9-左制动灯M10-右制动灯T1m-单孔插接件，插在继电器位置10触点3上T6a-6孔插接件，左尾灯上T6b-6孔插接件，右尾灯上-接地点，左尾灯灯架上- 接地点，右尾灯灯架上图6-2-36 倒车灯、后窗加热、双音喇叭电路图E15-后风窗加热开关F4-倒车灯开关H1-双音喇叭J4-双音喇叭继电器K10-后风窗加热指示灯L39-后风窗加热开关照明灯M16-左倒车灯M17-右倒车灯T2b-2孔插接件，继电器盘后面T2e-2孔插接件，行李舱左后侧T6a-6孔插接件，左尾灯上T6b-6孔插接件，右尾灯上Z1-后风窗加热–接地点，行李舱右侧-接地点，左尾灯灯架上-接地点，右尾灯灯架上–接地连接点，双音喇叭线束内–电源线连接点，双音喇叭线束内图6-2-37 后雾灯电路图E23-前后雾灯开关K13-后雾灯指示灯L20-后雾灯灯泡L40-前、后雾灯开关照明灯T2g-2孔插接件，左后悬架上T6a-6孔插接件，左尾灯上- 接地点，右尾灯灯架图6-2-38 前风窗刮水器、清洗装置电路图E22-间歇工作的前风窗雨刷器开关H1-喇叭开关J31-清洗/刮水-间歇自动控制继电器T4c-4孔插接件，转向柱开关后T5c-5孔插接件，转向柱开关后T7a-7孔插接件，转向柱开关后V-前风窗雨刷电机图6-2-39 后风窗刮水器、清洗装置、杂物箱照明灯电路图J30-后风窗雨刷器和清洗器继电器T2 c-2孔插接件，仪表板右后部T2k-2孔插接件，行李舱左后部V12-后风窗雨刷电机V59-前、后风窗洗涤泵W6-杂物箱照明灯–接地点，后挡板右侧–接地连接点1，仪表线束内图6-2-40 空调开关、鼓风机电路图A-蓄电池E9-鼓风机开关E33-蒸发器温度开关（温度低开+1℃时断开）E35-空调开关F73-制冷液管路低压开关（压力低于200kPa时断开）J32-空调继电器N23-鼓风机串联电阻N62-怠速提升双通阀S23-主保险丝S24-过热保险丝T1a-单孔插接件，仪表板后T1c-单孔插接件，仪表板后T2a-2孔插接件，仪表板后T21-2孔插接件，发动机舱前T3a-3孔插接件，仪表板后T5a-5孔插接件，仪表板后T5b-5孔插接件，仪表板后V2-鼓风机–接地点1，继电器盘附近–接地点1，仪表线束内图6-2-41 电磁离合器、压力开关、散热器风扇电路图F18-散热器风扇热敏开关F23-空调管路上的高压开关J69-起动继电器J138-散热器风扇控制单元N25-空调电磁离合器T1b-单孔插接件T2c-2孔插接件，发动机舱前T2e-2孔插接件，发动机舱前T2f-2孔插接件，发动机舱前T2g-2孔插接件，发动机舱前T21-2孔插接-散热器风扇–接地端1，左前线束内件，发动机舱前V图6-2-42 前后雾灯开关、前雾灯电路图E23-前后雾灯开关J5-前雾灯继电器K13-后雾灯指示灯L22-左前雾灯L23-右前雾灯L40-前后雾灯开关照明灯T2b-2孔插接件，右前大灯附近T2g-2孔插接件，右前大灯附近T2h-2孔插接件，左前大灯附近–接地端1，前大灯线束内图6-2-43 收放机、前扬声器、拉杆天线电路图D-点火开关E20-开关及仪表照明调节器K-仪表部件L16-空调调节器照明灯L28-点烟器照明灯L39-后风窗加热开关照明灯L40-前、后雾灯开关照明灯R-带双音调谐的收放机R2-左前扬声器R3-右前扬声器R11-天线T1-单孔插接件，继电器盘后T2-2孔插接件，仪表板中后部T8-8孔插接件，收音机上T8a-8孔插接件，收音机上T28-28孔插接件，收音机上U1-点烟器–接地点，接线柱A-右下部–电源正极连接点（30a），仪表板线束内图6-2-44 多点喷射控制单元、点火系统、冷却液温度传感器电路图A-蓄电池G2-冷却液温度传感器G40-霍尔传感器G62-冷却温度传感器J220-多点喷射控制单元N79-加热电阻（曲轴箱通风）N152-点火线圈P-火花塞插头Q-火花塞T4-4孔插头T8-8孔插头T80-80孔插头–接地点，在气缸盖上–接地连接点1，在发动机舱线束内–接地连接点（传感器接地），在发动机线束内–正极连接点1（15），在发动机舱线束内–连接点1，在多点喷射控制单元线束内图6-2-45 多点喷射控制单元、节气门控制单元、爆震传感器1、进气温度传感器电路图F60-怠速开关G61-爆震传感器1 G69-节气门电位计G72-进气温度传感器G88-节气门调节器电位计J220-多点喷射控制单元J338-节气门控制单元T80-80孔接点V60-节气门调节器图6-2-46 多点喷射控制单元、发动机转速传感器、爆震传感器电路图B-起动机D-点火开关G28-发动机转速传感器G66-爆震传感器2 J220-多点喷射控制单元T3-3孔插头，靠近发动机转速传感器T80-80孔插头-接地点，在发动机舱左侧–接地连接点（传感器接地），在发动机线束内ws-白色sw-黑色ro-红色br-棕色gn-绿色bl-蓝色gr-灰色li-紫色ge-黄色图6-2-47 多点喷射控制单元、空气流量计、燃油泵继电器、喷油器电路图G39-λ传感器G70-空气流量计J17-燃油泵继电器J220-多点喷射控制单元N30-1缸喷油器N31-2缸喷油嘴N32-3缸喷油器N33-4缸喷油器N4a-4孔插头T80-80孔插头TV2-30号接线柱，分线器，在继电器盘后–连接点（喷油阀），在发动机舱线束内ws-白色sw-黑色ro-红色br-棕色gn-绿色bl-蓝色gr-灰色li-紫色ge-黄色图6-2-48 多点喷射控制单元、燃油泵电路图A-蓄电池G-燃油表传感器G6-燃油泵J32-空调继电器，在继电器盘上J220-多点喷射控制单元N25-空调装置电磁离合器N80-活性磁罐电磁阀 1 S51-保险丝T8-8孔插头T16-16孔插头，T80-80孔插头–接地连接点1，在仪表板线束内ws-白色sw-黑色ro-红色br-棕色gn-绿色bl-蓝色gr-灰色li-紫色ge-黄色注*散热器风扇接通控制单元图6-2-49 仪表板电路图F1-机油压力开关F22-机油压力开关（30kPa）G1-燃油表G3-冷却液温度表K-仪表板T8-8孔插头T28-28孔插头，在仪表板上ws-白色sw-黑色ro-红色br-棕色gn-绿色bl-蓝色gr-灰色li-紫色ge-黄色1、捷达轿车有几种车型？答：捷达轿车目前有12种车型。
2009一汽大众捷达Jetta电路图维修手册(CIX)
T10d—10孔红色插头，继电器支架上 T6c — 6孔棕色插头，继电器支架上 T80 — 80孔插头连接
30 －正极连接，在车内线束内
2008
M
Nr.2c/3
M
10
2.5 sw/ro
2
1.0 sw/ro
1.5 sw/ro
1.5 sw/ro
1.0 sw/ro
1.5 sw/ro
J104 —ABS控制单元 J361 —Simos发动机控制单元 J458 —主供电继电器 N152 —点火变压器 T4a — 4孔插头链接 T4h — 4控插头链接 T9 —9孔插头,插接主供电继电器 T10 —10孔黑色插头
T10a —10孔蓝色插头，继电器支架上 T10f —10孔插头连接 T80 —80孔插头连接
1.5 sw/ro
T10f/5
2.5 sw/ro
J361 J361 N152
T80/9 T80/27 T4a/2
ws= sw= ro= br= gn= bl= gr= Li= ge=
57
58
59
60
61
62
63
64
65
66
67
68
69
70
F —制动灯开关 F36 —离合器踏板开关 F47 —制动踏板开关
S51 —保险丝支架上的51号保险丝 T4 —4孔插头
T10c —10黑色插头,继电器支架上 T80 —80插头连接 1 — 连接，在车内线束内
18 — 螺栓连接（30），在继电器支架上
19 — 正极连接在仪表线束内
G1 — 接地点，蓄电池
G2 — 接地线，变速箱
ws= sw= ro= br= gn= bl= gr= li= ge=
大众捷达全车维修手册电路图 安装位置：控制单元
A - 发动机控制单元 -J623安装位置： 在发动机舱左侧 连接插头：
B - 94 芯连接插头 -T94- 在线束上 C - 60 芯连接插头 -T60-在线束上
页码，1 /23(W)
w
ABS 防抱死系统控制单元 -J104-
- 安装位置：发动机舱内的左侧 A - ABS 防抱死系统控制单元 -J104B - 38 芯连接插头 -T38a-在线束上
B - 16 芯连接插头 -T16c-在线束上
页码，21/23(W)
w
双离合器变速箱机电控制单元 -J743-
1 - 双离合器变速箱机电控制单元 -J743安装位置： 在双离合器变速箱 0AM 上 连接插头：
A - 25 芯连接插头 -T25- 在线束上
页码，22/23(W)
w
页码，23/23(W)
w
Jetta NF
安装位置
控制单元
控制单元一览
1 - 安全气囊控制单元 -J234 安装位置 → 章节 插头分布 → 章节
2 - 新鲜空气鼓风机控制单元 -J126 安装在副驾驶员侧脚部空间内的暖风装置和空调上
插头分布 → 章节 3 - 右前车窗升降器控制单元 -J296-
安装在副驾驶员车门内
- 安装位置：在前部中控台下方-箭头-
插头位置分配：
1 - 安全气囊控制单元 -J234连接插头：
2 - 50 芯连接插头 -T50- 在线束上
页码，3/23(W)
w
全自动空调控制单元 -J255-
1 - 全自动空调控制单元 -J255安装位置： 在中控台上 连接插头： -A-20 芯连接插头 -T20-在线束上 -B-16 芯连接插头 -T16b-在线束上
大众捷达全车维修手册电路图 仪表板、仪表、SVA
组合仪表概述在组合仪表中集成有以下部件：t组合仪表中的控制单元 -J285-t防盗锁止系统控制单元 -J362-t车速表 -G21-t转速表 -G5-t燃油表 -G1-t冷却液温度表 -G3-t燃油存量显示传感器 -G-t车外温度传感器t多功能显示器t指示灯→用户使用手册组合仪表中有一个由组合仪表中的控制单元 -J285- 控制的报警蜂鸣器，用以配合显示器上的显示发出报警声。
所有指示灯均装有发光二极管（LED）。
组合仪表无法维修。
如果需要，可以整体更换组合仪表→ Kapitel。
数据总线诊断接口 -J533- 并不是组合仪表中的组成部分→ Kapitel。
故障识别和故障显示组合仪表中带有自诊断系统。
查找故障时必须使用车辆诊断测试仪中的“引导型故障查询”功能。
更换组合仪表“更换组合仪表”的操作步骤如下：t如果车内安装了新的组合仪表，就必须根据不同的装备特征匹配组合仪表内的控制单元 -J285-。
t为匹配内置的防盗锁止系统控制单元 -J362- 和发动机控制单元-J623-，必须在更换的组合仪表内存储发动机控制单元 -J623- 的数据。
t此外，在安装了新的组合仪表后，必须匹配所有的点火钥匙。
执行下列作业：–连接车辆诊断测试仪。
–选择运行模式引导型故障查询。
–通过跳转键选择“功能/部件选择”并按照下列顺序依次选择菜单项：t底盘t电气系统t01 - 自诊断t组合仪表t组合仪表的功能t更换组合仪表/对组合仪表进行编码拆卸和安装组合仪表提示不需要拆卸方向盘。
–调整方向盘至合适位置并锁止。
–拉出转向柱饰板上部件的槽型盖板-1-。
拧紧力矩：1.5 Nm–根据导线长度，从仪表板中拉出组合仪表。
–从车内取出组合仪表。
安装安装大体以倒序进行，同时注意以下事项：组合仪表的背面组合仪表上的插头接口分布组合仪表上的插头接口分布请参见→电路图、故障查寻与安装位置。
页码，1/1组合仪表上的插头接口分布。
大众捷达全车维修手册电路图 安装位置：接地点
Jetta NF安装位置编号801 / 1版本03.2013接地点发动机舱内接地点一览1 -15气缸盖上的接地点拧紧力矩：15 Nm安装位置→车锚2 -652变速箱和发动机地线的接地点拧紧力矩：15 Nm安装位置→车锚3 -714发动机上右侧接地点拧紧力矩：15 Nm安装位置→车锚4 -13发动机舱内右侧接地点拧紧力矩：9 Nm安装位置→车锚5 -640接地点2-，在发动机舱内左侧拧紧力矩：9 Nm安装位置→车锚6 -641接地点3-，在发动机舱内左侧拧紧力矩：9 Nm安装位置→车锚7 -12发动机舱内左侧接地点拧紧力矩：20 Nm安装位置→车锚8 -1接地带，蓄电池-车身拧紧力矩：9 Nm安装位置→车锚9 -671接地点1，左前纵梁上拧紧力矩：9 Nm安装位置→车锚气缸盖上的接地点-箭头-15变速箱和发动机的接地点-箭头B-652发动机上右侧接地点-箭头A-714发动机舱内右侧接地点-A-13接地点2，在发动机舱内左侧-箭头A-接地点3，在发动机舱内左侧-箭头B- 641接地带，蓄电池-车身-箭头A-1发动机舱内左侧接地点-箭头B-12接地点1，左前纵梁上-箭头A-车内接地点一览1 -638右侧A 柱上的接地点拧紧力矩：9 Nm安装位置→车锚2 -43接地点，右侧A 柱下部拧紧力矩：9 Nm安装位置→车锚3 -605接地点，在上部转向柱上拧紧力矩：5 Nm安装位置→车锚4 -44接地点，左侧A 柱下部拧紧力矩：9 Nm安装位置→车锚右侧A 柱上的接地点-B-638接地点，右侧A 柱下部-A- 43接地点，在上部转向柱上-箭头- 605接地点，左侧A 柱下部-A-44行李箱内接地点一览1 -50行李箱左侧接地点拧紧力矩：9 Nm安装位置→车锚箱左侧接地点-箭头- 50。
捷达电气元件位置与电路图
二、捷达/捷达王轿车电气线路图捷达/捷达王轿车电气线路如图6-2-23~图6-2-49所示。
图6-2-23 发电机、蓄电池、起动机、点火开关电路图A-蓄电池J59-X-触点卸荷继电器ws-白色 bl-蓝色B-起动机T1a-单孔接头——蓄电池附近 sw-黑色 gr-灰色C-发电机①接地线，蓄电池——车身 ro-红色 li-紫色C1-电压调节器②接地线，变速器——车身 br-棕色 ge-黄色D-点火开关–接地连接点1，前大灯线束内 gn-绿色图6-2-24 散热器风扇、自动阻风门、进气歧管预热电路图F 18-散热器风扇温度开关 F 26-自动阻风门温度开关* F 35-进气管预热温度开关* F 87-风扇起动温度开关 J 81-进气管预热继电器 J 138-散热器风扇起动控制单元 N 1-自动阻风门 N 52-加热电阻（部分负荷处喉管加热-化油器） N 69-冷起动热时间阀 T 1n -单孔插头，左前大灯附近 T 2a -两孔插头，左前大灯附近 V 7-散热器风扇–接地连接点，发动机接地，右前线束内–接地连接点1，前大灯线束内-正极连接点（30），左前线束内–正极连接点（15），化油器线束内注：*不适用1.8L 发动机图6-2-25 进气歧管预热、点火系统、超速切断电路图G 40-霍尔传感器 J 130-超速切断控制器单元，仅用于1.8L 发动机 N-点火线圈 N 41-晶体管点火系统控制单元，压力通风舱左侧 N 51-进气管预热加热电阻 N 68-怠速-超速控制阀 O-分电器 P-火花塞插头 Q-火花塞 -接地点，发动机舱左侧–接地连接点1，发动机舱线束内图6-2-26 仪表板连接、油压开关、冷却液温度传感器电路图F 1-油压开关*（180kPa ） F 22-油压开关*（30 kPa ） G-燃油表传感器G 2-冷却液温度表传感器 K 1-远光警报灯 K 5-转向警报灯 T28-28孔插头，在仪表板上 –搭铁连接点1，在发动机舱线束内注：*不适用1.8L 发动机图6-2-27 仪表板（燃油表、油压报警、时钟、转速表）电路图G 1-燃油表 G 3-冷却液温度表 G 5-转速表 G 54-速度传感器（仪表板内） J 6-稳压器 J 243-油压和冷却液报警及转速度表控制单元 K 3-油压警报灯 K 28-冷却液温度警报灯 L 8-时钟照明灯 L 10-仪表板照明灯 T 1d -单孔插接件，继电器盘后面 T11-11孔插接件，控制器J 243上 T28-28孔插接件，仪表板旁 Y 2-数字式时钟图6-2-28 手制动和制动液液面警报、磁带盒照明电路图F 9-手制动指示灯开关 F 34-制动液面警报开关 K 7-双管路制动及手制动指示灯 L 66-磁带盒照明灯 T 2i -两孔插接件，仪表板后–接地点1，继电器盘旁 –接地点1，发动机舱线束内–接地连接1，前大灯线束内图6-2-29 点烟器、收放机、鼓风机电路图E 9-鼓风机开关 L 16-空调控制板照明灯 L 28-点烟器照明灯 N 23-鼓风机串联电阻 R-收放机插头 S 24-过热保险丝 T 1b -单孔插接件，继电器盘后面 T 1c -单孔插接件，继电器盘后面 T 1m -单也插接件，仪表板的右后面 T2V-两孔插接件，鼓风机串联电阻上 T 3a -3孔插接件，仪表板后 T5e-5孔插接件，鼓风机串联电阻上 T8-8孔插接件，收放机上 U 1-点烟器 V 2-鼓风机–连接点（30），仪表线束 -接地点，接线柱A 左下面 –接地连接1，仪表线束内图6-2-30 车内灯、行李仓照明灯、牌照灯电路图F 2-左前门联锁开关 F 3-右前门联锁开关 F 5-行李舱照明灯开关 F 10-左后门联锁开关 F 11-右后门联锁开关 T 1e -单孔插接件，继电器盘上部 T 10-单孔插接件，继电器盘上部 T 2e -2孔插接件，行李舱左后部 T 21-2孔插接件，行李舱左侧 W 3-行李舱灯 W 15-带延迟关闭的内饰灯（室内灯） X-牌照灯 –接地点1，继电器盘旁 –接地点，行李舱左侧–接地点，后挡板右侧图6-2-31 前大灯远近光调节电路图E 102-灯光距离调节器 L 54-灯光调节器照明灯 T 2f -2孔插接件，车身左前围板上 V 48-左灯光调节电机 V 49-右灯光调节电机–接地点1，断电器盘附近 –接地点1，前大灯线束内–接地点2，前大灯线束内图6-2-32 前大灯、停车灯、变光及转向灯开关电路图E 4-变光及转向灯开关 L 1-左前大灯双丝灯 L 2-右前大灯双丝灯 M 1-左停车灯 M 3-右停车灯 T5b-5孔插接件，转向柱开关后面 –接地连接点1，前大灯线束内 -接地连接点2，前大灯线束内图6-2-33 转向信号和危险警报灯、驻车灯开关电路图E 2-转向灯开关 E 3-遇险警报灯开关 E 19-驻车灯开关 J 2-遇险警报灯继电器（闪光器） K 6-遇险警报灯 T4c-4孔插接件，转向柱开关后 T5b-5孔插接件，转向柱开关后 T7a –7孔插接件，转向柱开关后图6-2-34 转向灯、尾灯电路图M 2-右尾灯 M 4-左尾灯 M 5-左前转向灯 M 6-左后转向灯 M 7-右前转向灯 M 8-右后转向灯 M 18-左侧停车转向灯 M 19-右侧停车转向灯 T 1i -单孔插接件，左减震器支柱后 T 2d -2孔插接件，左减振器支柱后 T6a-6孔插接件，左尾灯 T6b-6孔插接件，右尾灯 – 接地点，行李舱盖左侧-接地点，行李舱盖右侧 –接地点，左尾灯灯架处 - 接地点，右尾灯灯架处–接地连接点1，前大灯线束内 -接地点2，前大灯线束内图6-2-35 车灯开关、制动灯电路图E 1-车灯开关 E 20-车灯控制开关和仪表 F-制动灯开关 L 9-车灯开关照明灯 M 9-左制动灯 M 10-右制动灯 T 1m -单孔插接件，插在继电器位置10触点3上 T6a-6孔插接件，左尾灯上 T6b-6孔插接件，右尾灯上-接地点，左尾灯灯架上 - 接地点，右尾灯灯架上图6-2-36 倒车灯、后窗加热、双音喇叭电路图E 15-后风窗加热开关F 4-倒车灯开关 H 1-双音喇叭 J 4-双音喇叭继电器 K 10-后风窗加热指示灯 L 39-后风窗加热开关照明灯 M 16-左倒车灯 M 17-右倒车灯 T 2b -2孔插接件，继电器盘后面 T 2e -2孔插接件，行李舱左后侧 T6a-6孔插接件，左尾灯上 T6b-6孔插接件，右尾灯上 Z 1-后风窗加热–接地点，行李舱右侧 -接地点，左尾灯灯架上 -接地点，右尾灯灯架上–接地连接点，双音喇叭线束内 –电源线连接点，双音喇叭线束内图6-2-37 后雾灯电路图E 23-前后雾灯开关 K 13-后雾灯指示灯 L 20-后雾灯灯泡 L 40-前、后雾灯开关照明灯T 2g -2孔插接件，左后悬架上 T6a-6孔插接件，左尾灯上 - 接地点，右尾灯灯架图6-2-38 前风窗刮水器、清洗装置电路图E 22-间歇工作的前风窗雨刷器开关 H 1-喇叭开关 J 31-清洗/刮水-间歇自动控制继电器 T4c-4孔插接件，转向柱开关后 T5c-5孔插接件，转向柱开关后 T7a-7孔插接件，转向柱开关后 V-前风窗雨刷电机图6-2-39 后风窗刮水器、清洗装置、杂物箱照明灯电路图J 30-后风窗雨刷器和清洗器继电器 T 2 c -2孔插接件，仪表板右后部 T 2k -2孔插接件，行李舱左后部 V 12-后风窗雨刷电机 V 59-前、后风窗洗涤泵 W 6-杂物箱照明灯 –接地点，后挡板右侧–接地连接点1，仪表线束内图6-2-40 空调开关、鼓风机电路图A-蓄电池 E 9-鼓风机开关 E 33-蒸发器温度开关（温度低开+1℃时断开） E 35-空调开关 F 73-制冷液管路低压开关（压力低于200kPa 时断开） J 32-空调继电器 N 23-鼓风机串联电阻N 62-怠速提升双通阀 S 23-主保险丝 S 24-过热保险丝 T 1a -单孔插接件，仪表板后 T 1c -单孔插接件，仪表板后 T 2a -2孔插接件，仪表板后 T 21-2孔插接件，发动机舱前 T 3a -3孔插接件，仪表板后 T5a-5孔插接件，仪表板后 T5b-5孔插接件，仪表板后 V 2-鼓风机–接地点1，继电器盘附近 –接地点1，仪表线束内图6-2-41 电磁离合器、压力开关、散热器风扇电路图F 18-散热器风扇热敏开关 F 23-空调管路上的高压开关 J 69-起动继电器 J 138-散热器风扇控制单元 N 25-空调电磁离合器 T 1b -单孔插接件 T 2c -2孔插接件，发动机舱前 T 2e -2孔插接件，发动机舱前 T 2f -2孔插接件，发动机舱前 T 2g -2孔插接件，发动机舱前 T 21-2孔插接件，发动机舱前 V 7-散热器风扇 –接地端1，左前线束内图6-2-42 前后雾灯开关、前雾灯电路图E 23-前后雾灯开关 J 5-前雾灯继电器 K 13-后雾灯指示灯 L 22-左前雾灯 L 23-右前雾灯 L 40-前后雾灯开关照明灯 T 2b -2孔插接件，右前大灯附近 T 2g -2孔插接件，右前大灯附近 T 2h -2孔插接件，左前大灯附近 –接地端1，前大灯线束内图6-2-43 收放机、前扬声器、拉杆天线电路图D-点火开关 E 20-开关及仪表照明调节器 K-仪表部件 L 16-空调调节器照明灯 L 28-点烟器照明灯 L 39-后风窗加热开关照明灯 L 40-前、后雾灯开关照明灯 R-带双音调谐的收放机 R 2-左前扬声器 R 3-右前扬声器 R 11-天线 T 1-单孔插接件，继电器盘后 T 2-2孔插接件，仪表板中后部 T8-8孔插接件，收音机上 T8a-8孔插接件，收音机上 T28-28孔插接件，收音机上 U 1-点烟器–接地点，接线柱A-右下部 –电源正极连接点（30a ），仪表板线束内图6-2-44 多点喷射控制单元、点火系统、冷却液温度传感器电路图A-蓄电池 G 2-冷却液温度传感器 G 40-霍尔传感器 G 62-冷却温度传感器 J 220-多点喷射控制单元 N 79-加热电阻（曲轴箱通风） N 152-点火线圈 P-火花塞插头 Q-火花塞 T4-4孔插头 T8-8孔插头 T80-80孔插头 –接地点，在气缸盖上–接地连接点1，在发动机舱线束内 –接地连接点（传感器接地），在发动机线束内 –正极连接点1（15），在发动机舱线束内–连接点1，在多点喷射控制单元线束内图6-2-45 多点喷射控制单元、节气门控制单元、爆震传感器1、进气温度传感器电路图 F 60-怠速开关 G 61-爆震传感器1 G 69-节气门电位计 G 72-进气温度传感器 G 88-节气门调节器电位计 J 220-多点喷射控制单元 J 338-节气门控制单元 T80-80孔接点 V 60-节气门调节器图6-2-46 多点喷射控制单元、发动机转速传感器、爆震传感器电路图B-起动机 D-点火开关 G 28-发动机转速传感器 G 66-爆震传感器2 J 220-多点喷射控制单元 T3-3孔插头，靠近发动机转速传感器 T80-80孔插头 -接地点，在发动机舱左侧 –接地连接点（传感器接地），在发动机线束内 ws-白色 sw-黑色 ro-红色 br-棕色 gn-绿色 bl-蓝色 gr-灰色 li-紫色 ge-黄色图6-2-47 多点喷射控制单元、空气流量计、燃油泵继电器、喷油器电路图G 39-λ传感器 G 70-空气流量计 J 17-燃油泵继电器 J 220-多点喷射控制单元 N 30-1缸喷油器 N 31-2缸喷油嘴 N 32-3缸喷油器 N 33-4缸喷油器 N4a-4孔插头 T80-80孔插头TV2-30号接线柱，分线器，在继电器盘后 –连接点（喷油阀），在发动机舱线束内 ws-白色 sw-黑色 ro-红色 br-棕色 gn-绿色 bl-蓝色 gr-灰色 li-紫色 ge-黄色图6-2-48 多点喷射控制单元、燃油泵电路图A-蓄电池 G-燃油表传感器 G 6-燃油泵 J 32-空调继电器，在继电器盘上 J 220-多点喷射控制单元 N 25-空调装置电磁离合器 N 80-活性磁罐电磁阀 1 S 51-保险丝 T8-8孔插头 T16-16孔插头，V .A.G1551自诊断接口 T80-80孔插头 –接地连接点1，在仪表板线束内 ws-白色 sw-黑色 ro-红色 br-棕色 gn-绿色 bl-蓝色 gr-灰色 li-紫色 ge-黄色注*散热器风扇接通控制单元图6-2-49 仪表板电路图F 1-机油压力开关 F 22-机油压力开关（30kPa ）G 1-燃油表 G 3-冷却液温度表 K-仪表板 T8-8孔插头 T28-28孔插头，在仪表板上 ws-白色 sw-黑色 ro-红色 br-棕色 gn-绿色 bl-蓝色 gr-灰色 li-紫色 ge-黄色。
大众捷达全车维修手册电路图 便捷系统-高
T28a
T28a
T28a
T28b
T28a
/16
/17
/26
/26
/11
0.35 br/sw
0.35 ge/ws
T16a
T16a
/4
/5
0.5 vi/ws
T16a /13
0.5 vi/ws
0.35 br/gn
T16a /8
9
0.35 rt/ws
T16a /3
电路图
编号 3 / 2
驾驶员车门中的车窗升降器中央开关, 左前车窗升降器控制单元, 车 载电网控制单元 E39 - 后部车窗升降器锁止开关 E40 - 前左车窗升降器 E81 - 驾驶员车门中的前右车窗升降器开关 E150 - 驾驶员侧车内联锁开关 E189 - 驾驶员车门中的车窗升降器中央开关 J295 - 左前车窗升降器控制单元
gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色
or = 橘黄色 rs = 粉红色
BS2-003070115
w
页码， /16(W)
Jetta NF
J519
206
0.35 sw/rt
0.35 sw/ge
0.35 sw/bl
1.0/0.5 sw/bl
*
0.75 br
2.5 br
0b.3r5*2
T4s
T4s
T4s
/1
/4
/2
E165
电路图
编号 3 / 6
行李箱盖开锁开关, 车载电网控制单元
E165 -
开锁开关
J519 - 车载电网控制单元
SC7 - 保险丝架 C 上的保险丝 7
T4s - 4 芯插头连接
大众捷达全车维修手册电路图 基本装备低
T8y - 8 芯插头连接
T10c - 10 芯插头连接
V48 -
大灯照明
电机
80
- 接地连接 1，在仪表导线束中
A114 - 连接（大灯照明
），在仪表板导线束中
B149 - 正极连接 2（15a），在车内导线束中
W38 - 连接（58d），在 板导线束中
*
- 截面积视装备而定
ws = 白色 sw = 黑色 ro = 红色 rt = 红色
1.0 ws
T4v /2 T4v /3
0.5 gr/sw
1.0 sw/ws
0.5 gr/sw
T4v
T4v
/4
T4x
/1
L
/2
M6
MX3
1.0 sw/bl
0.35 gr/ws
1.0 gr/ws
T4x /1 RFL
M16
T4x /3
MX5
B448
1.0 gr/ws
T4x /4 NSL
L46
1.5 br
1.5 br 377
*
1.5 ge
T10d /6
1.5 ws/gn
T10d /8
T10d
/5
MX2
B361
0.5 sw/gn
T10d /9
M7
0.5
1.0
rt/bl
br
1.5 br
317
0.5 br
2.5 br
4.0/2.5 br
*
电路图
编号 2 / 9
右侧大灯双灯丝灯泡, 右前大灯, 右侧驻车示宽灯灯泡, 右前转向信号 灯灯泡
Jetta NF
J623
5
T121
捷达电气元件位置与电路图(空调18-19)
二、捷达/捷达王轿车电气线路图捷达/捷达王轿车电气线路如图6-2-23~图6-2-49所示。
图6-2-23 发电机、蓄电池、起动机、点火开关电路图A-蓄电池J59-X-触点卸荷继电器ws-白色bl-蓝色B-起动机T1a-单孔接头——蓄电池附近sw-黑色gr-灰色C-发电机①接地线，蓄电池——车身ro-红色li-紫色C1-电压调节器②接地线，变速器——车身br-棕色ge-黄色D-点火开关–接地连接点1，前大灯线束内gn-绿色图6-2-24 散热器风扇、自动阻风门、进气歧管预热电路图F18-散热器风扇温度开关F26-自动阻风门温度开关* F35-进气管预热温度开关* F87-风扇起动温度开关J81-进气管预热继电器J138-散热器风扇起动控制单元N1-自动阻风门N52-加热电阻（部分负荷处喉管加热-化油器）N69-冷起动热时间阀T1n-单孔插头，左前大灯附近T2a-两孔插头，左前大灯附近V7-散热器风扇–接地连接点，发动机接地，右前线束内注：*不适用1.8L发动机图6-2-25 进气歧管预热、点火系统、超速切断电路图G40-霍尔传感器J130-超速切断控制器单元，仅用于1.8L发动机N-点火线圈N41-晶体管点火系统控制单元，压力通风舱左侧N51-进气管预热加热电阻N68-怠速-超速控制阀O-分电器P-火花塞插头Q-火花塞 -接地点，发动机舱左侧–接地连接点1，发动机舱线束内图6-2-26 仪表板连接、油压开关、冷却液温度传感器电路图F1-油压开关*（180kPa）F22-油压开关*（30 kPa）G-燃油表传感器G2-冷却液温度表传-远光警报灯K5-转向警报灯T28-28孔插头，在仪表板上–搭铁连接点1，感器K Array 1在发动机舱线束内注：*不适用1.8L发动机图6-2-27 仪表板（燃油表、油压报警、时钟、转速表）电路图G1-燃油表G3-冷却液温度表G5-转速表G54-速度传感器（仪表板内）J6-稳压器J243-油压和冷却液报警及转速度表控制单元K3-油压警报灯K28-冷却液温度警报灯L8-时钟照明灯L10-仪表板照明灯T1d-单孔插接件，继电器盘后面T11-11孔插接件，控制器J243上T28-28孔插接件，仪表板旁Y2-数字式时钟图6-2-28 手制动和制动液液面警报、磁带盒照明电路图F9-手制动指示灯开关F34-制动液面警报开关K7-双管路制动及手制动指示灯L66-磁带盒照明灯T2i-两孔插接件，仪表板后–接地点1，继电器盘旁–接地点1，发动机舱线束内–接地连接1，前大灯线束内图6-2-29 点烟器、收放机、鼓风机电路图E9-鼓风机开关L16-空调控制板照明灯L28-点烟器照明灯N23-鼓风机串联电阻R-收放机插头S24-过热保险丝T1b-单孔插接件，继电器盘后面T1c-单孔插接件，继电器盘后面T1m-单也插接件，仪表板的右后面T2V-两孔插接件，鼓风机串联电阻上T3a-3孔插接件，仪表板后T5e-5孔插接件，鼓风机串联电阻上T8-8孔插接件，收放机上U1-点烟器V2-鼓风机–连接点（30），仪表线束线束内图6-2-30 车内灯、行李仓照明灯、牌照灯电路图F2-左前门联锁开关F3-右前门联锁开关F5-行李舱照明灯开关F10-左后门联锁开关F11-右后门联锁开关T1e-单孔插接件，继电器盘上部T10-单孔插接件，继电器盘上部T2e-2孔插接件，行李舱左后部T21-2孔插接件，行李舱左侧W3-行李舱灯W15-带延迟关闭的内饰灯（室内灯）X-牌照灯–接地点1，继电器盘旁–接地点，行李舱左侧–接地点，后挡板右侧图6-2-31 前大灯远近光调节电路图E102-灯光距离调节器L54-灯光调节器照明灯T2f-2孔插接件，车身左前围板上V48-左灯光调节电机V49-右灯光调节电机–接地点1，断电器盘附近–接地点1，前大灯线束内–接地点2，前大灯线束内图6-2-32 前大灯、停车灯、变光及转向灯开关电路图E4-变光及转向灯开关L1-左前大灯双丝灯L2-右前大灯双丝灯M1-左停车灯M3-右停车灯T5b-5孔插接件，转向柱开关后面点2，前大灯线束内图6-2-33 转向信号和危险警报灯、驻车灯开关电路图E2-转向灯开关E3-遇险警报灯开关E19-驻车灯开关J2-遇险警报灯继电器（闪光器）K6-遇险警报灯T4c-4孔插接件，转向柱开关后T5b-5孔插接件，转向柱开关后T7a –7孔插接件，转向柱开关后图6-2-34 转向灯、尾灯电路图M2-右尾灯M4-左尾灯M5-左前转向灯M6-左后转向灯M7-右前转向灯M8-右后转向灯M18-左侧停车转向灯M19-右侧停车转向灯T1i-单孔插接件，左减震器支柱后T2d-2孔插接件，左减振器支柱后T6a-6孔插接件，左尾灯T6b-6孔插接件，右尾灯–接地点，行李舱盖左侧-接地点，行李舱盖右侧–接地点，左尾灯灯架处- 接地点，右尾灯灯架处–接地连接点1，前大灯线束内-接地点2，前大灯线束内图6-2-35 车灯开关、制动灯电路图E1-车灯开关E20-车灯控制开关和仪表F-制动灯开关L9-车灯开关照明灯M9-左制动灯M10-右制动灯T1m-单孔插接件，插在继电器位置10触点3上T6a-6孔插接件，左尾灯上T6b-6孔插接件，右尾灯上-接地点，左尾灯灯架上- 接地点，右尾灯灯架上图6-2-36 倒车灯、后窗加热、双音喇叭电路图E15-后风窗加热开关F4-倒车灯开关H1-双音喇叭J4-双音喇叭继电器K10-后风窗加热指示灯L39-后风窗加热开关照明灯M16-左倒车灯M17-右倒车灯T2b-2孔插接件，继电器盘后面T2e-2孔插接件，行李舱左后侧T6a-6孔插接件，左尾灯上T6b-6孔插接件，右尾灯上Z1-后风窗加热–接地点，行李舱右侧-接地点，左尾灯灯架上-接地点，右尾灯灯架上–接地连接点，双音喇叭线束内–电源线连接点，双音喇叭线束内图6-2-37 后雾灯电路图E23-前后雾灯开关K13-后雾灯指示灯L20-后雾灯灯泡L40-前、后雾灯开关照明灯T2g-2孔插接件，左后悬架上T6a-6孔插接件，左尾灯上- 接地点，右尾灯灯架图6-2-38 前风窗刮水器、清洗装置电路图E22-间歇工作的前风窗雨刷器开关H1-喇叭开关J31-清洗/刮水-间歇自动控制继电器T4c-4孔插接件，转向柱开关后T5c-5孔插接件，转向柱开关后T7a-7孔插接件，转向柱开关后V-前风窗雨刷电机图6-2-39 后风窗刮水器、清洗装置、杂物箱照明灯电路图J30-后风窗雨刷器和清洗器继电器T2 c-2孔插接件，仪表板右后部T2k-2孔插接件，行李舱左后部V12-后风窗雨刷电机V59-前、后风窗洗涤泵W6-杂物箱照明灯–接地点，后挡板右侧–接地连接点1，仪表线束内图6-2-40 空调开关、鼓风机电路图A-蓄电池E9-鼓风机开关E33-蒸发器温度开关（温度低开+1℃时断开）E35-空调开关F73-制冷液管路低压开关（压力低于200kPa时断开）J32-空调继电器N23-鼓风机串联电阻N62-怠速提升双通阀S23-主保险丝S24-过热保险丝T1a-单孔插接件，仪表板后T1c-单孔插接件，仪表板后T2a-2孔插接件，仪表板后T21-2孔插接件，发动机舱前T3a-3孔插接件，仪表板后T5a-5孔插接件，仪表板后T5b-5孔插接件，仪表板后V2-鼓风机–接地点1，继电器盘附近–接地点1，仪表线束内图6-2-41 电磁离合器、压力开关、散热器风扇电路图F 18-散热器风扇热敏开关 F 23-空调管路上的高压开关 J 69-起动继电器 J 138-散热器风扇控制单元 N 25-空调电磁离合器 T 1b -单孔插接件 T 2c -2孔插接件，发动机舱前 T 2e -2孔插接件，发动机舱前 T 2f -2孔插接件，发动机舱前 T 2g -2孔插接件，发动机舱前 T 21-2孔插接件，发动机舱前 V7-散热器风扇 –接地端1，左前线束内图6-2-42 前后雾灯开关、前雾灯电路图E23-前后雾灯开关J5-前雾灯继电器K13-后雾灯指示灯L22-左前雾灯L23-右前雾灯L40-前后雾灯开关照明灯T2b-2孔插接件，右前大灯附近T2g-2孔插接件，右前大灯附近T2h-2孔插接件，左前大灯附近–接地端1，前大灯线束内图6-2-43 收放机、前扬声器、拉杆天线电路图D-点火开关E20-开关及仪表照明调节器K-仪表部件L16-空调调节器照明灯L28-点烟器照明灯L39-后风窗加热开关照明灯L40-前、后雾灯开关照明灯R-带双音调谐的收放机R2-左前扬声器R3-右前扬声器R11-天线T1-单孔插接件，继电器盘后T2-2孔插接件，仪表板中后部T8-8孔插接件，收音机上T8a-8孔插接件，收音机上T28-28孔插接件，收音机上U1-点烟器–接地点，接线柱A-右下部–电源正极连接点（30a），仪表板线束内图6-2-44 多点喷射控制单元、点火系统、冷却液温度传感器电路图A-蓄电池 G 2-冷却液温度传感器 G 40-霍尔传感器 G 62-冷却温度传感器 J 220-多点喷射控制单元 N 79-加热电阻（曲轴箱通风） N 152-点火线圈 P-火花塞插头 Q-火花塞 T4-4孔插头 T8-8孔插头 T80-80孔插头 –接地点，在气缸盖上 –接地连接点1，在发动机舱线束内 –接地连接点（传感器接地），在发动机线束内 –正极连接点1（15），在发动机舱线束内–连接点1，在多点喷射控制单元线束内图6-2-45 多点喷射控制单元、节气门控制单元、爆震传感器1、进气温度传感器电路图F60-怠速开关G61-爆震传感器1 G69-节气门电位计G72-进气温度传感器G88-节气门调节器电位计J220-多点喷射控制单元J338-节气门控制单元T80-80孔接点V60-节气门调节器图6-2-46 多点喷射控制单元、发动机转速传感器、爆震传感器电路图B-起动机D-点火开关G28-发动机转速传感器G66-爆震传感器2 J220-多点喷射控制单元T3-3孔插头，靠近发动机转速传感器T80-80孔插头 -接地点，在发动机舱左侧–接地连接点（传感器接地），在发动机线束内ws-白色sw-黑色ro-红色br-棕色gn-绿色bl-蓝色gr-灰色li-紫色ge-黄色图6-2-47 多点喷射控制单元、空气流量计、燃油泵继电器、喷油器电路图G39-λ传感器G70-空气流量计J17-燃油泵继电器J220-多点喷射控制单元N30-1缸喷油器N31-2缸喷油嘴N32-3缸喷油器N33-4缸喷油器N4a-4孔插头T80-80孔插头TV2-30号接线柱，分线器，在继电器盘后–连接点（喷油阀），在发动机舱线束内ws-白色sw-黑色ro-红色br-棕色gn-绿色bl-蓝色gr-灰色li-紫色ge-黄色图6-2-48 多点喷射控制单元、燃油泵电路图A-蓄电池G-燃油表传感器G6-燃油泵J32-空调继电器，在继电器盘上J220-多点喷射控制单元N25-空调装置电磁离合器N80-活性磁罐电磁阀 1 S51-保险丝T8-8孔插头T16-16孔插头，V.A.G1551自诊断接口T80-80孔插头–接地连接点1，在仪表板线束内ws-白色sw-黑色ro-红色br-棕色gn-绿色bl-蓝色gr-灰色li-紫色ge-黄色注*散热器风扇接通控制单元图6-2-49 仪表板电路图F1-机油压力开关F22-机油压力开关（30kPa）G1-燃油表G3-冷却液温度表K-仪表板T8-8孔插头T28-28孔插头，在仪表板上ws-白色sw-黑色ro-红色br-棕色gn-绿色bl-蓝色gr-灰色li-紫色ge-黄色1、捷达轿车有几种车型？答：捷达轿车目前有12种车型。
大众捷达全车维修手册电路图 电控助力转向器
234 - 接地连接，在转向柱开关导线束中
367 - 接地连接 2，在主导线束中
605 - 搭铁点，在上部转向柱上 A167 - 正极连接 3（30a），在仪表板导线束中 B172 - 正极连接 4（30），在车内导线束中
B278 - 正极连接 2（15a），在主导线束中 B383 - 连接 1（驱动系统 CAN 总线，High），在主导线束中
T32 /28
0.35 or/sw
K161 J285
T32 /29
0.35 or/br
B383
B383
B390
B390
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色
*
- 截至 2014 年 7 月
*2
- 自 2014 年 7 月起
BS2-011020115
w
页码，3/4(W)
Jetta NF
1.5 sw/bl
B278 0.5 sw/bl
T16y /13
1.0
1.0
rt/ge
rt/B172
0.5 rt
T16y /12
T16y
44
605
电路图
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 B383 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色
B390
编号 11 / 3
转向角传感器, 车载电网控制单元, 保险丝架 C 上的保险丝 6, 保险丝 架 C 上的保险丝 20
