三相多功能标准源技术参数
ZH3012交流标准源技术指标
深圳市嘉兆鸿电子有限公司ZH3012 三相交流标准功率源（0.1%）一、 概述ZH3012 三相交流标准功率源采用高速DSP处理器、高精度A/D转换器，利用大规模可编程逻辑集成电路设计而成,设备功率大小根据用户需求可订制，等级: 0.1%。
该仪器精度高，功能完善可靠，长期稳定性好，是目前国内电参数测量的最高性能仪器之一。
广泛用于计量院所、军工企业、电力系统等计量部门、试验室作为交流标准功率源。
功能特点：1、采用高精度，高稳定度标准交流电压源、交流电流源，内部软件自校准；2、设备内部自带交流标准表，确保功率源输出准确可靠。
3、具有谐波输出功能，交流电压、电流能够输出2~31次谐波(含量不大于40%)，谐波相位可以任意设置；4、采用大功率集成功率放大器件，并具有完善的自我保护功能，运行安全可靠；5、采用数字移相，相位调节细度为0.01°；6、输出交流电压、电流实现闭环控制，保证低漂移及年稳定度；7、各项输出采用动态负载，自动调整，使负载趋于恒定，降低负载调整率；8、采用大屏幕LCD结合中文菜单显示，全触控屏，操作简单方便、直观；主要技术指标:电压输出：(相电压0~ 400V)量程： 100V、220V、380V1、准确度：优于±0.1%RG2、稳定度：优于±0.05%/120S3、失真度：优于0.5%（非容性负载）4、输出功率：20VA/相5、调节细度：0.01%RG6、满负载调整率：小于±0.01%RG7、满负载调整时间：小于1mS8、长期稳定性：±100PPM/年电流输出：（0~20A）量程：100mA、200mA、500mA、1A、2A、5A、10A、20A1、准确度：优于±0.1%RG2、稳定度：优于±0.05%/120S3、失真度：优于0.5%（非容性负载）4、输出功率：20VA/相5、调节细度：0.01%RG6、满负载调整率：小于±0.01%RG7、满负载调整时间：小于1mS8、长期稳定性：±100PPM/年功率输出：1、准确度：优于0.1%RG2、稳定度：优于0.05%/120S相位输出：1、调节范围：0～359.99度2、分辨率：0.01度3、准确度：±0.03度频率输出：1、调节范围：40Hz～70Hz2、分辨率：0.002Hz3、准确度：±0.01Hz4、温度漂移：±1PPM/℃5、长期稳定性：±10PPM/年功率因素：1、调节范围：-1～0～+12、分辨率：0.00013、准确度：0.001内置标准表：1、交流电压测量准确度：0.1%RG2、交流电流测量准确度：0.1%RG3、有功功率测量准确度：0.1%其他参数：1、供电电源：AC110/220/240V ±10%, 50HZ/60HZ 最大功耗：500VA。
HT3050三相程控标准功率技术指标
HT3050三相程控标准功率HT3050三相程控标准功率技术指标主要技术指标1. 交流电压输出调节细度：0.05%RG准确度：优于±0.1%RG稳定度：优于±0.03%RG/1min失真度：优于0.1%（非容性负载）输出功率：额定每相15VA满负载调整率：小于±0.03%RG满负载调整时间：小于1mS输出范围：0V～420V档位设置：0V～140V、140V～280V、280V～420V，自动档位切换温度漂移：±15PPM/℃长期稳定性：±100PPM/年2. 交流电流输出调节细度：0.05%RG准确度：优于±0.1%RG稳定度：优于±0.03% RG /1min失真度：优于0.1%（非容性负载）输出功率：额定每相15VA HT3050三相程控标准功率满负载调整率：小于±0.03%RG满负载调整时间：小于1ms输出范围：0A、1mA～10A（20A）档位设置：0A～0.2A、0.2A～1A、1A～5A、5A～10A，自动档位切换。
（可定制：0～1A、1A～5A、5A～10A、10A～20A，自动档位切换）温度漂移：±15PPM/℃长期稳定性：±100PPM/年3. 功率输出准确度：优于0.1%RG稳定度：优于0.03%/1min。
4. 相位调节范围：0～359.99度分辨率：0.02度准确度：±0.05度5. 频率调节范围：40Hz～65Hz分辨率：0.005Hz准确度：±0.005Hz温度漂移：±1PPM/℃长期稳定性：±4PPM/年 HT3050三相程控标准功率6. 功率因素调节范围：-1～0～+1分辨率：0.0005准确度：0.0017. 工作电源220 V，AC：50Hz±5％8. 谐波输出HT3050可以准确输出2～22次谐波，各次谐波可以任意组合叠加在一起同时输出，但是输出谐波时总的谐波含有率之和不要超出下表所出的限制。
HS-5320(0.05级)三相多功能标准表使用说明书
HS-5320 三相多功能标准表使用手册目录第一章产品概述 (3)第二章功能特点 (3)第三章技术简介 (4)3.1 信号范围 (4)3.2 准确度 (4)3.3 输入阻抗 (4)3.4 工作环境 (5)3.5 其它 (5)第四章工作原理 (5)第五章结构与接线 55.1 结构 (5)5.2 接线 (6)第六章操作方法 66.1 开机关机 (6)6.2 常规测量 (7)6.3 电能误差校验 (13)6.4 被检表脉冲常数测量 (18)6.5 电能累计 (19)6.6 相位测量 (20)6.7 谐波分析 (23)6.8 量程选择 (24)6.9 主菜单 (25)6.10 仪器参数设置 (26)6.11 数据管理 (30)第七章扩展功能 (36)第八章其它功能 (37)第九章附件 (38)第一章产品概述HS-5320三相多功能标准电能表是我公司开发的高精度多功能宽量程标准电能表。
其精度等级为0.05级。
重量轻，体积小，精度高，采用DSP、嵌入式技术，以及温度自动平衡技术和其他补偿技术，指标稳定，功能丰富，界面新颖，操作清晰简单，工作可靠。
可广泛应用于电能计量行业、电能实验室和其他相关部门，既可以在实验室使用，又能携带到现场工作。
注意：为确保您的工作顺利进行，更为确保您和您使用的设备的安全，请您在使用本产品前仔细阅读本说明书。
第二章功能特点1.采用标准便携铝机箱，体积更小（目前为国内同类产品体积最小355*145*185mm）重量更轻（7.5公斤），更加方便携带。
2. 宽量程测量：电压测量范围（相电压）：1～560V。
电流测量范围： 10mA ～120A3. 多种方式测量：可在单相、三相四线Y/三线Δ等各种接线方式下对交流电压、电流、功率（有功功率、无功功率、视在功率）及电能进行4象限测量；其中无功功率及电能可进行真无功、夸相无功、人工中性点无功等多方式测量。
4. 多功能测量：a. 电压、电流、相位、频率、有功、无功、功率因素、误差等基本测量功能。
三相多功能网络仪表用户手册
三相多功能网络仪表用户手册1.产品简介本系列多功能仪表是一种具有可编程测量显示,数字通讯和电能脉冲输出等多功能仪表,能够完成电量测量,电能计量数据显示,采集及传输,可广泛用于变电站自动化,配电自动化,智能建筑,企业内部的电能测量管理,考核.实现LED 现场显示和远程RS485数字通讯接口,2路电能脉冲输出和1~4路模拟量4-20MA ,可实现电能和电量变送输出功能, 1~4路开关量输入和输出可实现本地或远程的开关信号的监测和控制功能(“遥信”和”遥控”功能),可组合实现多个电量参数报警及自动控制功能，采用MODBUS- RTU 通讯协议。
2.技术参数性能参数网络三相三线、三相四线额定值AC100V 、400V （订货时请说明）过负荷持续：1.2倍 瞬时：10倍/10s功耗<1VA(每相)阻抗>500KΩ电压精度RMS 测量，精度等级0.5额定值AC1A 、5A （订货时请说明）过负荷持续：1.2倍 瞬时：10倍/10s 功耗<0.4VA(每相)阻抗<2mΩ电流精度RMS 测量，精度等级0.5频率40～60Hz ，精度0.1Hz 功率有功、无功，精度1.5级电能四象限计量，有功精度1.5级，无功精度2级输入测量显示显示可编程、切换、循环（LED ）显示工作范围AC/DC 85～270V电源功耗≤5VA 输入开关量输入2～4路数字接口RS-485、MODBUS-RTU 协议脉冲输出2路电能脉冲输出 开关量输出2～4路,继电器输出输出模拟量输出1～3路4-20MA工作环境-10～55℃环境储存环境-20～75℃耐压输入电源>2KV,输入输出>2KV ，电源输出>1KV安全绝缘输入、输出、电源对机壳>5MΩ三相四线电流经CT输入电压直接输入三相四线电流经CT输入电压经PT输入三相三线电流经CT输入电压直接输入三相三线电流经CT输入电压经PT输HUD96(外形94×94×75mm 开孔91×91mm)注意可设置DISP控制字用来编程设置通常状态下显示内容，DISP=1（三相电压），2（三相内容键盘的编程操作采用四个按键的操作方式，即左右移动键“←”“→”、菜单进入或上回退键“Menu”、选择确定键“”来完成上述功能的所有操作。

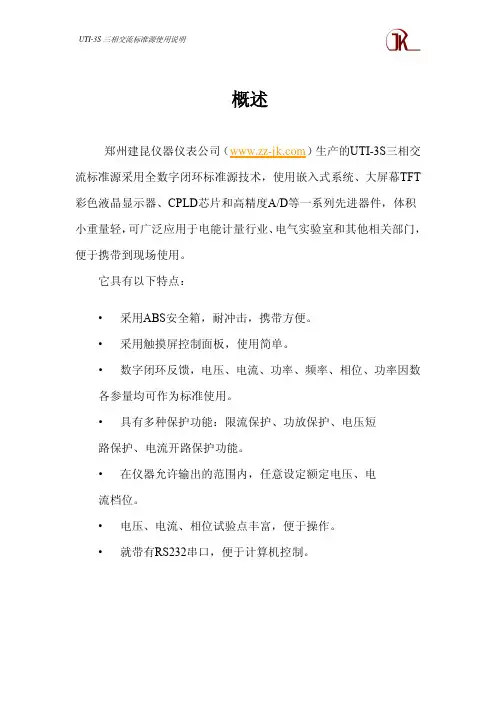

UTI-3S三相交流标准源技术说明
概述郑州建昆仪器仪表公司（）生产的UTI-3S三相交流标准源采用全数字闭环标准源技术，使用嵌入式系统、大屏幕TFT 彩色液晶显示器、CPLD芯片和高精度A/D等一系列先进器件，体积小重量轻，可广泛应用于电能计量行业、电气实验室和其他相关部门，便于携带到现场使用。
它具有以下特点：• 采用ABS安全箱，耐冲击，携带方便。
• 采用触摸屏控制面板，使用简单。
• 数字闭环反馈，电压、电流、功率、频率、相位、功率因数各参量均可作为标准使用。
• 具有多种保护功能：限流保护、功放保护、电压短路保护、电流开路保护功能。
• 在仪器允许输出的范围内，任意设定额定电压、电流档位。
• 电压、电流、相位试验点丰富，便于操作。
• 就带有RS232串口，便于计算机控制。
1技术指标1.1电源输出：电压：1—430V，最大输出功率20V A。
电流：0.001-20A,最大输出功率20V A。
频率：45-65H z。
相位：0—359.99°。
稳定度：电压、电流、功率稳定度不大于0.01%（P F=1）。
失真度：额定档位输出时，电压电流失真度不超过0.5%.谐波：2-31次，谐波含量总和不大于基波的30%，可以多次叠加。
1.2显示：电压：准确度0.05%，分辨率0.001V。
电流：准确度0.05%，分辨率0.001A。
频率：准确度0.02H z，分辨率0.001H z。
相位：准确度0.05°，分辨率0.01°。
有功功率：准确度0.05%.无功功率：准确度0.1%.谐波：显示2-31次谐波的柱状图，2-31次谐波的含量值，总的波形失真度。
1.3输出调节电压试验点：80%、90%、100%、110%、120%。
电流试验点：1%、5%、10%、20%、50%、100%、200%、400%。
相位试验点：0.5L、0.8L、1.0、0.8C、0.5C。
电压、电流的幅度可以分相调节，调节细度：10%、1%、0.1%、0.01%。

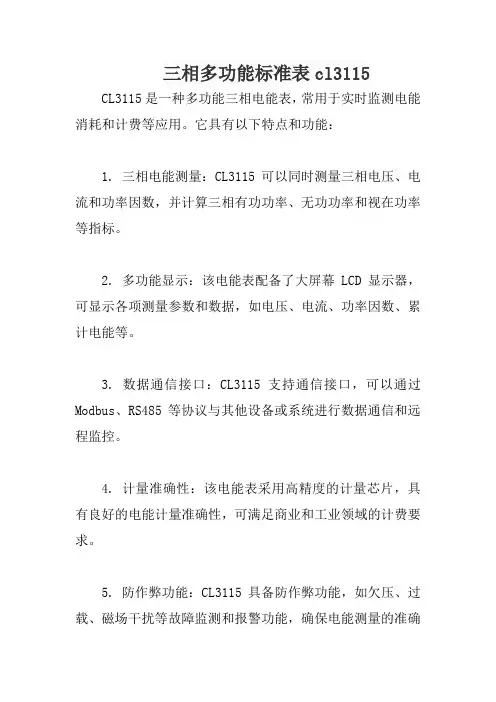

三相多功能标准表cl3115
三相多功能标准表cl3115 CL3115是一种多功能三相电能表，常用于实时监测电能消耗和计费等应用。
它具有以下特点和功能：
1. 三相电能测量：CL3115可以同时测量三相电压、电流和功率因数，并计算三相有功功率、无功功率和视在功率等指标。
2. 多功能显示：该电能表配备了大屏幕LCD显示器，可显示各项测量参数和数据，如电压、电流、功率因数、累计电能等。
3. 数据通信接口：CL3115支持通信接口，可以通过Modbus、RS485等协议与其他设备或系统进行数据通信和远程监控。
4. 计量准确性：该电能表采用高精度的计量芯片，具有良好的电能计量准确性，可满足商业和工业领域的计费要求。
5. 防作弊功能：CL3115具备防作弊功能，如欠压、过载、磁场干扰等故障监测和报警功能，确保电能测量的准确
性和可靠性。
6. 抄表和记录功能：该电能表具备抄表和数据记录功能，可以存储历史用电数据，并可供后续分析和管理使用。
需要注意的是，具体的CL3115电能表的规格和功能可能会因不同厂商和型号而有所不同。
在实际使用中，请参考相关厂商提供的产品说明书和技术规格，以获取准确的信息。
高准确度宽量限三相标准源_高巍
5电测与仪表6199815总第35卷第389期高准确度宽量限三相标准源黑龙江省计量科学研究所哈尔滨兰迪电子设计制作所高巍杨新华梁浩李季李河摘要介绍一种全电子式的新型工频电参量标准源。
它采用三相标准信号作为整机的交流信号基准,对输出信号进行矢量采样(幅值、相位采样),并与基准信号进行比较,用差值法控制,使输出信号的幅值保持准确并相位关系不变。
关键词三相标准源矢量采样一、引言在国民经济各个领域,电能是一种应用十分广泛的能源,对其进行准确的计量是十分必要的,它关系到电站正常发电及生产厂的成本核算和效益分析。
因此,三相校验台被广泛应用在电站、电表生产厂家、电力和计量部门。
现在国内外的三相校验台都是由三相电源、调节设备(包括幅值、相位、频率等参数的调节)、标准表、台体(包括变换量程的电压、电流互感器)等部分组成,其体积庞大、笨重,操作十分不方便,而且仪器的造价也相当昂贵。
我们研制的LD3020系列是全电子式的,以单片机为控制中心,利用计算技术、数字合成技术、自动控制理论实现的新型的工频电参量标准源,无需调节设备、标准表及监视仪表,具有体积小、重量轻、操作十分方便等特点,且造价亦十分低廉。
二、三相标准源的技术指标1.频率范围:45.00~65.00H z,准确度:1 @10-4,步进:0.01H z2.输出电压:3@0~660V(相电压)输出电流:3@0~22A(相电流)3.输出电压、电流准确度:0.02%,0.05%, 0.1%三个等级。
调节细度:优于1@10-4,稳定度优于3@ 10-5/2m in(峰-峰值),每个回路可带20W负载。
4.相位调节范围:0~359.99b,相位设定误差为0.02、0.05二个等级。
5.功率因数设定范围:0.1~0.9L及0.1 ~0.9C共十八点,其误差优于0.001。
6.功率准确度:在PF=0.5~1.0时,功率设定值准确度为0.02%、0.05%、0.1%三个等级,稳定度优于5@10-5/2m in(峰)峰值)。
多功能标准源
多功能标准源概述多功能标准源，是基于高速32位DSP、大规模可编程逻辑阵列FPGA、高速高精度AD、DA转换电路以及高保真功率放大器构成的新一代高精度交直流标准源。
BRT330系列适用于各种电压、电流、功率、相位、频率等电参数设备的检测和校正，是电力部门、计量部门、质检部门、科研单位、高等院校及电能表配电终端、用电管理、负荷控制、电能质量、无功补偿装置等生产研发企业。
多功能标准源特性1、将系统、测试和信号产生集成在一个模块上，产品集成度高，故障率低，体积小，重量轻，响应速度快，效率高，可靠性高，功能强，输出功率大，标准源输出。
2、输出交直流电压、电流、相位和功率均为高精度、高稳定度标准源，软件校准。
各项输出均采用动态负载自动调整技术,降低了负载调整率。
3、采用高速交流采样、高速数字信号处理器（32位DSP）、大规模可编程逻辑阵列FPGA、大功率集成功放、嵌入式计算机系统设计而成，亮景电子生产的标准源将系统、测试和信号高度集成，体积小，重量轻，可靠性极高，功能性极强。
4、可广泛用于检测各种数字仪表、指示仪表、电能表、互感器、数字测控装置、变送器、交流采样装置、负控终端、用电管理终端、集中器、无功补偿控制器及其他电子产品的各项指标。
5、可软件校准输出电压、电流、相位和功率，各项输出均采用动态负载自动调整技术,降低了负载调整率。
软硬件PID控制、设置点一次到位。
6、集交直流源输出、电能表测量、变送测量于一体，方便快捷。
既能显示相位矢量，又能直观的显示电压、电流的时域波形。
7、可叠加输出2-63次任意多次的谐波，同时显示各次谐波的幅度和初始相位。
谐波显示一目了然并能自行设定谐波配方，一键启动。
8、界面显示采用大屏幕高清全彩液晶屏,面板按键操作简单人性化设计、全拼汉字输入系统,备有多种通信接口，通信协议开放，用户可自行编程控制仪器进行二次开发。
9、三相电压之间、三相电流之间、各相电压和电流之间可任意移相，完善的过流、过压、过热、短路、开路、过载保护，丰富的外设接口，便与上位机实现数据交换和人机。
cl3115三相多功能标准表
cl3115三相多功能标准表CL3115三相多功能标准表是一种精密的仪器，用于测量和显示三相电参数，如电压、电流、有功功率、无功功率和频率等。
以下是关于CL3115三相多功能标准表的一些详细介绍：一、性能特点1.高精度：CL3115三相多功能标准表采用先进的测量技术和精密的传感器，能够实现对三相电参数的高精度测量。
在电压、电流、有功功率、无功功率和频率等方面的测量精度都达到了很高的水平。
2.宽量程：该表能够适应广泛的电压和电流范围，可以满足不同场合的测量需求。
无论是在低电压、小电流的情况下，还是在高电压、大电流的情况下，都能够进行准确的测量。
3.多功能：除了基本的电参数测量功能外，CL3115三相多功能标准表还具有多种附加功能，如真有效值测量、谐波分析、电能计量等。
这些功能使得该表能够满足不同用户的需求，适用于各种电力监测和电能计量应用。
4.稳定性好：该表采用稳定的硬件设计和优质的制造材料，具有很好的抗干扰能力和稳定性。
在长时间使用过程中，其测量结果也不会发生漂移，保证了测量的准确性和可靠性。
5.人性化设计：CL3115三相多功能标准表具有简单易用的操作界面和人性化设计，用户可以轻松上手使用。
同时，该表还具有背光显示和自动关机等功能，使得使用更加方便和节能。
二、技术参数1.电压测量范围：5V～600V，精度：±0.1%rdg±0.05%fs；2.电流测量范围：0.05A～60A，精度：±0.1%rdg±0.05%fs；3.有功功率测量范围：2W～60KW，精度：±0.1%rdg±0.05%fs；4.无功功率测量范围：2W～60KW，精度：±0.1%rdg±0.05%fs；5.频率测量范围：45Hz～65Hz，精度：±0.05%rdg±0.05%fs；6.谐波分析：可分析2～31次谐波；7.显示位数：8位（中文）；8.操作环境温度：-10℃～+40℃；9.电源：AC220V±10%，50Hz。
数码三相多功能电力仪表说明书
多功能电力仪表用户手册一、产品简介该系列产品是一种具有可编程测量、显示、数字通讯和电能脉冲输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。
测量精度为0.5级，实现LED现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。
二、技术参数性能参数输入测电压显示网络三相三线、三相四线电压额定值AC100V、400V（订货时请说明）过负荷持续：1.2倍瞬时：2倍/10s功耗〈1VA（每相）阻抗〉300kΩ精度RMS测量，精度等级0.5级，1.0级电流额定值AC1A、5A（订货时请说明）过负荷持续：1.2倍瞬时：2倍/10s功耗〈0．4VA（每相）阻抗〈20MΩ精度RMS测量，精度等级0.5级，1.0级频率40~60Hz,精度0.1Hz功能有功、无功、视在功率，功率因数电能四相限计量，有功，无功电能计量显示可编程、切换、循环的2、3、4排LED显示电源工作范围AC、DC 80~270V功耗≦5VA输出数字接口RS-485、MODBUS-RTU协议脉冲输出2路电能脉冲输出，光耦隔离环境工作环境-10~55℃储存环境-20~75℃安全耐压输入和电源>2kV,输入和输出>2kV,电源和输出>1kV绝缘输入、输出、电源对机壳>5MΩ外形尺寸尺寸: 120*120*95mm；96*96*95mm80*80*90mm；72*72*90mm 重量0．6kg三、安装与接线3．1 仪表尺寸外型代号外型尺寸(mm)开孔尺寸(mm)最小安装距离总长(mm)水平(mm) 垂直(mm)42 120×120 111×111 120 120 9596 96×96 91×91 96 96 9580 80*80 76*76 80 80 9072 72*72 67*67 72 72 903．2 安装方法(1) 在固定配电柜开开孔尺寸大小的孔；(2) 取出仪表，松开螺丝，取下固定支架；(3) 仪表由前插入安装孔；(4) 插入仪表固定支架，并拧紧螺丝固定仪表。
多功能三相标准源
多功能三相标准源
多功能三相标准源是一种与电力系统无需物理连接，可产生电压、电流及功率信号的设备。
它主要用于电力系统的检测、定位和校准。
本文将介绍多功能三相标准源的相关内容和在电力系统中的应用。
多功能三相标准源由AC定标电压源、AC定标电流源、AC
功率源、相位校正器和电能表测试装置等组成。
它可以输出多个频率、多个电压、多个电流波形类型以及任意相位差、失真度、频率及幅度的波形。
它还可以直接输出交流电能信号，并可校正电能表的误差。
多功能三相标准源具有输出稳定、精度高、可编程性强、自动化程度高等特点。
多功能三相标准源在电力系统中有广泛的应用。
首先它可用于电能表的检定。
电能表是电力系统中最常用的计量设备之一，正确测量电能是保证电力计费正确的关键。
多功能三相标准源可以模拟电力系统中的各种电流、电压波形，能准确地测量测试电能表的误差。
其次，多功能三相标准源还可用于发电机、变压器、开关设备等大型电力设备的检测和校准。
这些设备在电力系统中起着至关重要的作用，确保他们的精度和稳定性对电力系统的运行起着至关重要的作用。
多功能三相标准源可以模拟各种特定条件下的电压、电流波形，确保这些设备的工作质量和性能。
最后，多功能三相标准源还可用于电力系统的故障定位和判断。
通过多功能三相标准源产生的各种电压、电流波形，可以模拟电力系统中出现的各种故障，帮助电力工程师快速准确地定位问题。
总之，多功能三相标准源在电力系统中有着非常重要的应用。
其高精度、高稳定性、高可编程度等特性使得它在电力行业中越来越受到重视和应用。
三相交流功率标准源 设计
三相交流功率标准源的设计主要考虑以下几个方面：电压、电流、相位、功率、功率因数和频率：这些参数都需要高精度、高稳定度，以实现标准源信号的准确输出。
软件闭环控制可以确保这些参数的精度和稳定性。
调节方式：对于电压、电流、相位的调节，可以同时针对三相或任意一相进行。
三相电压之间、各相电压和电流之间的相位均可360°调节。
另外，三相四线/三相三线，正相序/逆相序四种状态可任意组合输出。
显示功能：大屏幕液晶显示屏或者前面板可以实时显示32种电参数，方便用户查看和操作。
通讯功能：可以通过上位机通讯软件，通过上位机进行整机操作，通讯协议开放。
安全保护：当电压短路、电流开路或接线错误时，可以自动停止输出并伴有声光报警，确保设备和人员安全。
性能稳定性：采用先进的功放技术，使设备具有更高的可靠性和稳定性。
HG0303B型三相多功能标准表
产品名称:HG0303B型三相多功能标准表产品类型:HG30系列多功能标准源> HG0303B型三相多功能标准表产品品牌:华光高科华光高科HG0303B型三相多功能标准表，其核心部分采用32位DSP和16位高速低功耗数模转换器组成高精度工频交流采集器。
既可用做校验装置的标准表，又可用做测试校验装置的校验仪。
使用6.5寸TFT彩色液晶屏，图表字符显示清晰。
具有量程宽、精度高、工作稳定可靠、操作简单的特点。
主要功能及特点1．可测量交流电压、电流、有功功率、无功功率、频率、相位和功率因数；2．可测量电压、电流谐波含量和波形失真度；3．作为测量有功电能、无功电能标准时，最大输出标准脉冲频率可达2MHz；4．可测量校验装置的电压、电流、功率稳定度；5．可测量校验装置的标准偏差估计值；6．可测量校验装置的三相电压对称度、三相电流对称度；7．可测量校验装置安放被检表位置的磁感应强度；8．可测量直流电压电流（选项）；9．变送器测量；10．设有RS-232接口，可由PC进行控制操作；11．与HG0301AT型交直流电表•变送器校验台配合，可组成一套高精度、高稳定度的0.03级三相交流电表测试系统。
主要技术指标交流测量·电压量程（V） 6.25、12.5、25、50、 100、 200、400、800V，全自动切换，最大1000V； ·电流量程（A）0.1、0.25、0.5、1、2.5、5、10、25、50、100A，全自动切换；·电压、电流、功率测量准确度±（0.012% RD+0.008% RG）；·电能测量准确度0.02%；·标准脉冲输出≤2MHz；·频率测量范围45～65Hz；·频率测量准确度5×10；·相位测量误差±0.02°；·功率因数测量误差±0.0001；·谐波及失真度测量谐波次数 31次；谐波误差 ±0.05%；失真度误差 ±0.05%；直流测量·电压量程（V）50、100、200、 400、800V，自动切换，最大1000V；·电流量程（A）0.1、0.3、1、3、10、30，自动切换；·电压、电流测量准确度 ±（0.012%RD+0.008%RG）；变送器测量·直流电压 ±1、±5、±10、±20V； 0.02%；·直流电流 ±1、±2.5、±5、±10、±20mA ；0.02%；·纹波测量误差1%；工作电源单相220V±10%，50Hz±5%。
三相多功能标准源技术参数
三相多功能标准源技术参数概述多功能标准源，是基于高速32位DSP、大规模可编程逻辑阵列FPGA、高速高精度AD、DA转换电路以及高保真功率放大器构成的新一代高精度交直流标准源。
BRT330系列适用于各种电压、电流、功率、相位、频率等电参数设备的检测和校正，是电力部门、计量部门、质检部门、科研单位、高等院校及电能表配电终端、用电管理、负荷控制、电能质量、无功补偿装置等生产研发企业。
多功能标准源特性1、将系统、测试和信号产生集成在一个模块上，产品集成度高，故障率低，体积小，重量轻，响应速度快，效率高，可靠性高，功能强，输出功率大，标准源输出。
2、输出交直流电压、电流、相位和功率均为高精度、高稳定度标准源，软件校准。
各项输出均采用动态负载自动调整技术,降低了负载调整率。
3、采用高速交流采样、高速数字信号处理器（32位DSP）、大规模可编程逻辑阵列FPGA、大功率集成功放、嵌入式计算机系统设计而成，亮景电子生产的标准源将系统、测试和信号高度集成，体积小，重量轻，可靠性极高，功能性极强。
4、可广泛用于检测各种数字仪表、指示仪表、电能表、互感器、数字测控装置、变送器、交流采样装置、负控终端、用电管理终端、集中器、无功补偿控制器及其他电子产品的各项指标。
5、可软件校准输出电压、电流、相位和功率，各项输出均采用动态负载自动调整技术,降低了负载调整率。
软硬件PID控制、设置点一次到位。
6、集交直流源输出、电能表测量、变送测量于一体，方便快捷。
既能显示相位矢量，又能直观的显示电压、电流的时域波形。
7、可叠加输出2-63次任意多次的谐波，同时显示各次谐波的幅度和初始相位。
谐波显示一目了然并能自行设定谐波配方，一键启动。
8、界面显示采用大屏幕高清全彩液晶屏,面板按键操作简单人性化设计、全拼汉字输入系统,备有多种通信接口，通信协议开放，用户可自行编程控制仪器进行二次开发。
9、三相电压之间、三相电流之间、各相电压和电流之间可任意移相，完善的过流、过压、过热、短路、开路、过载保护，丰富的外设接口，便与上位机实现数据交换和人机。
三相多功能标准源
三相多功能标准源三相多功能标准源是一种高精度、高稳定性的电子测试设备，广泛应用于电力、电子、通信、计算机等领域。
它可以提供多种信号输出，包括正弦波、方波、脉冲等，同时还具备多种测量功能，如电压、电流、频率、相位等。
本文将从三相多功能标准源的原理、特点、应用等方面进行介绍。
一、原理三相多功能标准源的原理基于数字信号处理技术和高精度模拟电路技术。
它采用数字信号处理器（DSP）作为核心控制器，通过内部程序实现信号的生成和处理。
同时，它还采用高精度模拟电路，保证输出信号的稳定性和精度。
三相多功能标准源的信号输出可以分为两种类型：基本波形和复合波形。
基本波形包括正弦波、方波、三角波等，可以通过设定频率、幅值、相位等参数来生成。
复合波形则是由多个基本波形叠加而成，可以模拟各种复杂的电信号。
二、特点1. 高精度：三相多功能标准源的输出精度可以达到0.01%甚至更高，可以满足各种高精度测试的需求。
2. 高稳定性：三相多功能标准源采用高精度模拟电路，输出信号的稳定性非常好，可以保证测试结果的准确性。
3. 多功能：三相多功能标准源不仅可以输出多种信号波形，还具备多种测量功能，如电压、电流、频率、相位等。
4. 易于操作：三相多功能标准源采用数字控制技术，操作简单方便，可以通过前面板或者远程控制实现。
5. 可编程性强：三相多功能标准源可以通过编程实现自动化测试，提高测试效率和准确性。
三、应用三相多功能标准源广泛应用于电力、电子、通信、计算机等领域。
具体应用包括：1. 电力行业：三相多功能标准源可以用于电能计量装置的检定、电能质量分析、电力系统稳定性分析等。
2. 电子行业：三相多功能标准源可以用于各种电子设备的测试和校准，如电子计量仪器、电子天平、电子秤等。
3. 通信行业：三相多功能标准源可以用于通信设备的测试和校准，如光纤通信设备、无线通信设备等。
4. 计算机行业：三相多功能标准源可以用于计算机设备的测试和校准，如计算机主板、显卡、硬盘等。
三相多功能表说明书(银河)
1、概述电子式三相多功能电能表是采用先进的微电子技术、计算机技术和SMT制造技术，由我公司精心设计和制造的新一代电能表，它可以直接精确地测量每一相正向反向的有功和无功电能，并依据相应费率和需量等要求进行处理。
并可显示当前各相电流电压及电网频率。
全部性能指标符合JB/T7565-95《多功能电度表》的技术要求，本系列产品具有四种费率、12个时段、4套日时区、百年日历时钟、红外遥控编程抄表、并具有RS485通讯接口以及脉冲输出等功能，是适应电能管理现代化的理想计量器具。
2、工作原理V3、规格型号（见表1）4、技术指标4．1仪表常数三相四线1600imp/kW·h 1600imp/kvar·h三相三线1600imp/kW·h 1600imp/kvar·h4．2基本误差（见表2）平衡负载时基本误差极限表24．3起动在额定电压、参比频率及COSφ=1.0(或SINφ=1.0的条件下，负载电流为0.003Ib(0.5级)、0.004Ib(1.0级)、0.005Ib(2.0级))电能表应能连续计量电能。
4．4潜动电压回路加额定电压115%，电流回路断开无电流应没有电能脉冲输出。
4．5费率工作参数时钟准确度：日误差≤0.5s（23℃）电池容量：≥1000mAn停电后数据保存时间：≥10年（用新电池时）停电换电池数据保存时间：≥1h4．6电气参数正常工作电压：0.8～1.2额定电压绝缘电压：≥2000V（AC）电压回路功耗：≤2W和10VA停电后电池功耗：≤10μA停电抄表电源电压：6.0V（DC）4．7气候条件正常工作温度：-20℃～+55℃极限工作温度：-25℃～+70℃存储和运输温度：-25℃～+70℃年平均湿度≤75%一年中的30天（以自然方式扩散）湿度可达95%，其余时间有时可达85%。
4．8机械参数：外型尺寸：289mm×170mm×96mm重 量： 约3Kg5、电表的安装和接线5．1 电表上部有挂钩螺钉孔用M4挂钩螺钉，电表下部有2个安装孔用M4×10或M4×固定在接线板上（图1）。
