《机械设计基础》综合复习资料一、简答题1.简述机器与机构的定义,在生产中举出一机器应用的事例,并说明其有哪些机构组成。

机器定义:由零件组成的执行机械运动的装置。

用来完成所赋予的功能,如变换或传递能量、变换和传递运动和力及传递物料与信息。

机构的定义:由两个或两个以上构件通过活动联接形成的构件系统。

举例:开卷机由圆柱齿轮机构、底座滑动机构、电机传动机构、带钢压紧机构等组成。

2.请说明铰链四杆机构成为双摇杆机构的条件。

铰链四杆机构中,若最短杆与最长杆长度之和大于其余两杆长度之和,就一定是双摇杆机构3.说明为什么带传动需要的张紧力大而链传动需要的张紧力小,哪种传动一般紧边在上,哪种传动一般紧边在下,为什么?因为带传动张紧力的大小决定工作能力的大小,而链传动张紧力不决定工作能力,只是控制松边垂度和防止脱链、跳齿。

链传动一般紧边在上,带传动一般紧边在下。

链传动一般紧边在上因为以免在上的松边下垂度过大阻碍链轮的正常运转;4.请给出齿轮传动失效的主要形式,并说明闭式软齿面齿轮传动应该按照何种强度准则进行设计,何种强度准则校核,为什么?答:齿轮传动失效的主要形式:1、轮齿折断;2、齿面点蚀;3、齿面磨损;4、齿面胶合;5、塑性变形。

闭式软齿面齿轮传动应该按照齿面接触疲劳强度设计,按齿根弯曲疲劳强度校核。

因为闭式软齿面齿轮传动的主要失效形式是接触疲劳磨损即点蚀失效为主。

5.说明回转类零件动平衡与静平衡的区别。

答:1)静平衡在转子一个校正面上进行校正平衡,校正后的剩余不平衡量,以保证转子在静态时是在许用不平衡量的规定范围内,为静平衡又称单面平衡。

2)动平衡在转子两个校正面上同时进行校正平衡,校正后的剩余不平衡量,以保证转子在动态时是在许用不平衡量的规定范围内,为动平衡又称双面平衡。

6.请给出下列滚动轴承的类型、内径和精度等级。

62087013C30210/P251205/P6答:6208为深沟球轴承,内径为40mm,精度等级为0级;7013C为角接触球轴承,内径为65mm,精度等级为0级;30210/P2为圆锥滚子轴承,内径为50mm,精度等级为2级;51205/P6为推力球轴承,内径为25mm,精度等级为6级;7.给出2种螺栓联接防松的方法,并说明其依据的原理。

(机械设计基础)

(机械设计基础)

《机械设计基础》复习要点一、基本知识:1.模数m=2mm,压力角a=20 度,齿数z=20,齿顶圆直径 da=44.0mm ,齿根圆直径d f=35.0mm 的渐开线直齿圆柱齿轮是齿轮。

2.渐开线直齿圆柱外齿轮齿廓根切发生在场合。

3.速比不等于1的带传动,当工作能力不足时,传动带将在打滑。

4.带传动在工作时产生弹性滑动,是由于。

5.滚动轴承轴系两端固定支承方式常用在和时。

6.键的结构尺寸:b×h是根据选择的。

7.带传动中,带上受的三种应力是应力,应力和应力。

最大应力等于,它发生在处。

8.带传动与齿轮传动一起做减速工作时,宜将带传动布置在齿轮传动之。

9.确定单根带所能传递功率的极限值P0的前提条件是。

10.普通平键的工作面是()。

11.带传动不能保证精确的传动比,其原因是。

12.普通V带带轮的槽形角随带轮直径的减小而。

13.为了减少装夹工件的时间,同一轴上不同轴段处的键槽应布置在轴的。

14.一定型号V带中的离心拉应力,与带线速度。

15.在一传动机构中,有圆锥齿轮传动和圆柱齿轮传动时,应将圆锥齿轮传动安排在()16.对轴进行表面强化处理,可以提高轴的。

17.工作时只承受弯矩,不传递转矩的轴,称为,自行车的前轴是。

18.转轴设计中在初估轴径时,轴的直径是按来初步确定的19.增大轴在截面变化处的过度圆角半径,可以。

20.开式齿轮传动的主要失效形式是齿面()。

21.滚动轴承62312中轴承的内径为()壹22.带传动的设计准则为。

23.带传动主要依靠来传递运动和动力的。

24.负变位齿轮的分度圆齿槽宽标准齿轮的分度圆齿槽宽。

25.工作时同时承受弯矩和传递转矩的轴,称为,自行车的中轴是。

26.轴的常用材料主要是。

27.在轴的设计中,采用轴环是。

28.为了使齿轮、轴承等有配合要求的零件装拆方便,并减少配合表面的擦伤,在配合轴段前应采用的轴径。

29.为了使零件能靠紧轴肩而得到准确可靠的定位,轴肩处的过渡圆角半径r必须与之相匹配的零件毂孔端部的圆角半径R或倒角尺寸C。

机械设计基础复习资料(综合整理)

机械设计基础复习资料(综合整理)

机械设计基础复习资料一、基础知识0、零件(独立的机械制造单元)组成(无相对运动)构件(一个或多个零件、是刚体;独立的运动单元)组成(动连接)机构(构件组合体);两构件直接接触的可动连接称为运动副;运动副要素(点、线、面);平面运动副、空间运动副;转动副、移动副、高副(滚动副);点接触或线接触的运动副称为高副(两个自由度、一个约束)、面接触的运动副称为低副(一个自由度、两个约束,如转动副和移动副)0.1曲柄存在的必要条件:最短杆与最长杆长度之和小于其余两杆长度之和。

连架杆和机架中必有一杆是最短杆。

0.2在四杆机构中,不满足曲柄存在条件的为双摇杆机构,满足后,若以最短杆为机架,则为双曲柄机构;若以最短杆相对的杆为机架则为双摇杆机构;若以最短杆的两邻杆之一为机架,则为曲柄摇杆机构0.3 凸轮从动件作等速运动规律时,速度会突变,在速度突变处有刚性冲击,只能适用于低速凸轮机构;从动件作等加等减速运动规律时,有柔性冲击,适用于中、低速凸轮机构;从动件作简谐运动时,在始末位置加速度也会变化,也有柔性冲击,之适用于中速凸轮,只有当从动件做无停程的升降升连续往复运动时,才可以得到连续的加速度曲线(正弦加速度运动规律),无冲击,可适用于高速传动。

0.4凸轮基圆半径和凸轮机构压力角有关,当基圆半径减小时,压力角增大;反之,当基圆半径增大时,压力角减小。

设计时应适当增大基圆半径,以减小压力角,改善凸轮受力情况。

0.5.机械零件良好的结构工艺性表现为便于生产的性能便于装配的性能制造成本低1.按照工作条件,齿轮传动可分为开式传动两种。

1.1.在一般工作条件下,齿面硬度HB≤350的闭式齿轮传动,通常的主要失效形式为【齿面疲劳点蚀】1.2对于闭式软齿面来说,齿面点蚀,轮齿折断和胶合是主要失效形式,应先按齿面接触疲劳强度进行设计计算,确定齿轮的主要参数和尺寸,然后再按齿面弯曲疲劳强度进行校核。

1.3闭式齿轮传动中的轴承常用的润滑方式为飞溅润滑1.4. 直齿圆锥齿轮的标准模数规定在_大_端的分度圆上。

机械设计基础总复习

机械设计基础总复习
• 为一般脉动循环变应力!
整理ppt
3
二、 机器的组成 (以汽车为例)
1、动力部分 提供动力(发动机) 2、传动部分 提供变速、改变运动方向或运动形式等
(变速箱、传动轴、离合器) 3、工作部分 直接完成设计者的构想,代替或减轻人类的
工作(车轮,转向器) 4、控制部分 使机器各部分运动协调。可以是手控、
整理ppt
12
3、曲柄存在的条件 1)四杆机构中,最长杆和最短杆之和小于其余
两杆长度之和。 2)曲柄为最短杆,且是连架杆或机架。 4、对四杆机构的判断:
在四杆机构中,没有曲柄存在,就是双摇杆 机构,若存在曲柄,,哪一个是机架,就构成不 同的机构。
整理ppt
13
1)和最短杆相连的杆是机架,为曲柄摇杆机构。 2)最短杆是机架,为双曲柄机构。 3)最短杆对过的杆是机架,为双摇杆机构。
34
第十一章 联接
螺纹联接
1、大径 d:螺纹标准中的公称直径,螺纹的最大直径
2、小径 d1: 螺纹的最小直径,强度计算中螺杆危险断 面的计算直径。
3、中径 d2: 近似于螺纹的平均直径, d2 (d1 + d) / 2 4、螺距 p: 相邻两螺纹牙平行侧面间的轴向距离。
5、导程 s: 同一条螺纹线上两螺纹牙之间的距离。
Fx1 = - Ft2 切向力
整理ppt
28
已知:蜗杆的旋向和转向,画出蜗杆和 蜗轮三个分力的方向。
整理ppt
29
•第八章 带传动
普通V带已标准化:按GB/T 13575.1-2008标准, 按截面尺寸 的大小不同,由小到大,分为: Y、Z、A、B、C、D、E七种。
具体尺寸见表8—2。带的楔角 大于带轮沟槽 角。 • 带的节面宽度叫节宽bp , 当带弯曲时,此宽度不变,带的

机械设计基础 复习

机械设计基础 复习

AE≥pn=pb
重合度Байду номын сангаас
AE 1 pb
mn1 mn 2 mn
齿轮传动
n1 n 2 20 1 2

m x1 mt 2 m
x1 t 2 20

蜗杆传动
齿轮传动的设计准则
闭式软齿面齿轮传动 按齿面接触疲劳强度设计,再验算 弯曲疲劳强度。 闭式硬齿面齿轮传动 按弯曲疲劳强度设计,再验算齿面 接触疲劳强度。 开式齿轮传动 按磨损后的弯曲疲劳强度设计。
1.绪论 2.平面机构 3.平面连杆机构 5.齿轮传动 6.轮系及减速器 7.挠性件传动 9.连接 10.轴及轴毂连接 11.轴承

1.绪

机械、机器、机构及其组成; 机械零件的载荷、应力、计算准则。
2.平面机构
运动副及其分类:高副、低副
平面机构运动简图画法
平面机构的自由度计算: F=3n-2 PL-PH
平面机构具有确定运动的条件:
F>0原动件个数应等于自由度数。 计算平面机构自由度的注意事项: 1、复合铰链 2、局部自由度(多余自由度) 3、虚约束
3.平面连杆机构
铰链四杆机构的基本类型
曲柄存在条件
急回特性、压力角及传动角
死点位置
5.齿轮传动
齿轮传动的特点和类型 齿廓啮合基本定律,连续运转条件,正确啮合条件。 渐开线的性质,渐开线齿轮的特点。 计算准则。 各参数对设计的影响及选择。 mαβγηεYF等参数的意义。 直齿圆柱齿轮、斜齿圆柱齿轮、锥齿轮及蜗杆传动 的区别。 受力分析、运动分析。 具体计算。
轮系的分类、应用;
轮系传动比的计算。
7.挠性件传动

机械设计基础复习总结

机械设计基础复习总结

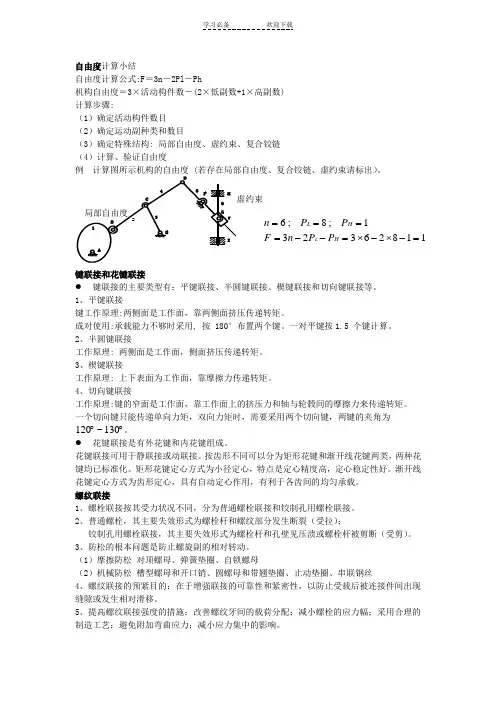

自由度计算小结自由度计算公式:F =3n -2Pl -Ph机构自由度=3×活动构件数-(2×低副数+1×高副数)计算步骤:(1)确定活动构件数目(2)确定运动副种类和数目(3)确定特殊结构: 局部自由度、虚约束、复合铰链(4)计算、验证自由度例 计算图所示机构的自由度 (若存在局部自由度、复合铰链、虚约束请标出)。

键联接和花键联接● 键联接的主要类型有:平键联接、半圆键联接、楔键联接和切向键联接等。

1、平键联接键工作原理:两侧面是工作面,靠两侧面挤压传递转矩。

成对使用:承载能力不够时采用, 按 180°布置两个键。

一对平键按1.5 个键计算。

2、半圆键联接工作原理: 两侧面是工作面,侧面挤压传递转矩。

3、楔键联接工作原理: 上下表面为工作面,靠摩擦力传递转矩。

4、切向键联接工作原理:键的窄面是工作面,靠工作面上的挤压力和轴与轮毂间的摩擦力来传递转矩。

一个切向键只能传递单向力矩,双向力矩时,需要采用两个切向键,两键的夹角为︒︒130~120。

● 花键联接是有外花键和内花键组成。

花键联接可用于静联接或动联接。

按齿形不同可以分为矩形花键和渐开线花键两类,两种花键均已标准化。

矩形花键定心方式为小径定心,特点是定心精度高,定心稳定性好。

渐开线花键定心方式为齿形定心,具有自动定心作用,有利于各齿间的均匀承载。

螺纹联接1、螺栓联接按其受力状况不同,分为普通螺栓联接和铰制孔用螺栓联接。

2、普通螺栓,其主要失效形式为螺栓杆和螺纹部分发生断裂(受拉);铰制孔用螺栓联接,其主要失效形式为螺栓杆和孔壁见压溃或螺栓杆被剪断(受剪)。

3、防松的根本问题是防止螺旋副的相对转动。

(1)摩擦防松 对顶螺母、弹簧垫圈、自锁螺母(2)机械防松 槽型螺母和开口销、圆螺母和带翘垫圈、止动垫圈、串联钢丝4、螺纹联接的预紧目的:在于增强联接的可靠性和紧密性,以防止受载后被连接件间出现缝隙或发生相对滑移。

机械设计基础复习

机械设计基础复习

机械设计基础复习资料一、名词解析1.自由构件的自由度数:2.螺纹公称直径:3.轴:4.传动轴:5.转轴:6.轴承的接触角:7.自锁:8.机械效率:9.打滑:10.正确啮合条件:11.运动副:12.低副:13.高副:14.平衡:15.弹簧的特性曲线:16.轮系:17.根切现象:18.刚体的转动惯量:19.凸轮基圆:20.弹簧刚度:21.齿廓啮合基本定律:22.正确啮合条件:两齿轮的模数必须相等;两齿轮的压力角必须相等。

二、思考题1.构件定义的正确表达是什么?2.在机器中属于制造单元的是什么?3.自行车车轮轴、电风扇叶片、起重机上的起重吊钩、台虎钳上的螺杆、柴油发动机上的曲轴和减速器中的齿轮,以上零件中有几种是通用零件?4.车轮在轨道上转动,车轮与轨道间构成何种运动副?5. 飞轮的作用是什么?6. 在带传动中(减速传动),带的应力最大值发生在带的哪一部位?7.为了使带与轮槽更好的接触,轮槽楔角与截面的楔角应如何设计?8.传动是借助链和链轮间的何种形式来传递动力和运动的。

9.什么是链传动承载能力、链及链轮尺寸的主要参数。

10. 为避免使用过渡链节,设计链传动时应注意什么?11.机构具有确定相对运动的条件是什么?12.铰链四杆机构的死点位置发生在哪一位置?13.在凸轮机构的从动件选用等速运动规律时,其从动件的运动会产生何种冲击?14.螺纹联接的自锁条件是什么?15.当轴的转速较低,且只承受较大的径向载荷时,宜选用何种轴承?16.齿轮传动中,轮齿齿面的疲劳点蚀经常发生在哪一部位?17.国家标准规定,标准渐开线齿轮的分度圆压力角α为多少度?18.自行车车轮的前轴、中轴、后轴各属于哪一类轴?21.齿轮最主要的参数是什么?22. 圆锥销的锥度是多少度?23.对于高负荷、重要的转轴,应选用何种材料?24.转轴承受哪几种载荷?25. 那一种密封是属于接触式密封?26. 凸缘联轴器是一种什么联轴器?27. 何种不能用于传动的螺纹?28.轮系的总传动比等于各级传动比是什么?29. 30000型轴承是代表何种轴承?30.带传动的主要失效形式是什么?31.行星轮系指什么?32.减速器的传动比为多少?33.普通螺纹的公称直径指什么?34. 在螺栓的直径参数中,与螺栓的抗拉强度关系最大是什么?35.一般转速的滚动轴承计算准则是什么?36.柴油机曲轴中部的轴承应采用何种轴承?37.作单向运转的转轴,其弯曲应力的变化特征是什么?38.在一般机械传动中,若需要采用带传动时,应优先选用何种带传动?39.何种联轴器,能补偿两轴的相对位移并可缓冲、吸振?40.两构件间的相对运动是移动,则称这种运动副为何种移动副?41.渐开线齿轮的齿廓曲线形状取决于什么?42.铰链四杆机构中,若最短杆与最长杆长度之和小于其余两杆长度之和,则为了获得曲柄摇杆机构,其机架应取什么杆?43.圆锥齿轮传动适用于何种传动?44. 在铸锻件毛坯上支承螺母的端面加工成凸台和沉头座,其目的是什么?45.何种类型轴承不能承受轴向载荷?46. 何种密封属于非接触式密封?47.作平面运动的三个构件有彼此相关的三个瞬心,这三个瞬心如何分布?48.在机构力分析中,具有惯性力,又有惯性力矩的构件是何种构件?49.要将一个曲柄摇杆机构转化成为双曲柄机构,应如何处理?50.在曲柄摇杆机构中,只有当什么为主动件时才会出现“死点”位置?51.凸轮机构从动杆的形状有哪几种?52.从动杆常用的运动规律,有哪几种?53.当从动杆采用何种运动规律时凸轮机构会产生刚性冲击?54.当从动杆采用何种运动规律和余弦加速运动规律时,凸轮机构只产生柔性冲击?55.凸轮的基圆半径越小时,则凸轮的压力角、有效推力、有害分力如何变化?56.为了保证棘轮在工作中的静止和定位可靠和防止棘轮的反转,棘轮机构应当装有什么?57.顺口溜:弧长等于发生线,基圆切线是法线,曲线形状随基圆,基圆内无渐开线。

《机械设计基础》复习重点、要点总结

《机械设计基础》复习重点、要点总结

《机械设计基础》复习重点、要点总结《机械设计基础》第1章机械设计概论复习重点1. 机械零件常见的失效形式2. 机械设计中,主要的设计准则习题1-1 机械零件常见的失效形式有哪些?1-2 在机械设计中,主要的设计准则有哪些?1-3 在机械设计中,选⽤材料的依据是什么?第2章润滑与密封概述复习重点1. 摩擦的四种状态2. 常⽤润滑剂的性能习题2-1 摩擦可分哪⼏类?各有何特点?2-2 润滑剂的作⽤是什麽?常⽤润滑剂有⼏类?第3章平⾯机构的结构分析复习重点1、机构及运动副的概念2、⾃由度计算平⾯机构:各运动构件均在同⼀平⾯内或相互平⾏平⾯内运动的机构,称为平⾯机构。

3.1 运动副及其分类运动副:构件间的可动联接。

(既保持直接接触,⼜能产⽣⼀定的相对运动)按照接触情况和两构件接触后的相对运动形式的不同,通常把平⾯运动副分为低副和⾼副两类。

3.2 平⾯机构⾃由度的计算⼀个作平⾯运动的⾃由构件具有三个⾃由度,若机构中有n个活动构件(即不包括机架),在未通过运动副连接前共有3n个⾃由度。

当⽤P L个低副和P H个⾼副连接组成机构后,每个低副引⼊两个约束,每个⾼副引⼊⼀个约束,共引⼊2P L+P H个约束,因此整个机构相对机架的⾃由度数,即机构的⾃由度为F=3n-2P L-P H (1-1)下⾯举例说明此式的应⽤。

例1-1 试计算下图所⽰颚式破碎机机构的⾃由度。

解由其机构运动简图不难看出,该机构有3个活动构件,n=3;包含4个转动副,P L=4;没有⾼副,P H=0。

因此,由式(1-1)得该机构⾃由度为F=3n-2P L-P H =3×3-2×4-0=13. 2.1 计算平⾯机构⾃由度的注意事项应⽤式(1-1)计算平⾯机构⾃由度时,还必须注意以下⼀些特殊情况。

1. 复合铰链2. 局部⾃由度3. 虚约束例3-2 试计算图3-9所⽰⼤筛机构的⾃由度。

解机构中的滚⼦有⼀个局部⾃由度。

顶杆与机架在E和E′组成两个导路平⾏的移动副,其中之⼀为虚约束。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

《机械设计基础》
一、简答题
1. 机构与机器的特征有何不同?
机器的特征:(1)人为机件的组合;(2)有确定的运动;(3)能够进行能量转换或
代替人的劳动。

机构的特征:(1)人为机件的组合;(2)有确定的运动。

机构不具备机器的能量转换和代替人的劳动的功能。

2.转子静平衡条件是什么?转子动平衡条件是什么?两者的关系是什么?
转子静平衡条件:∑=0F
转子动平衡条件: ∑=0F ,∑=0M
转子动平衡了,肯定静平衡;但转子静平衡了,但不一定动平衡。

3.请说明铰链四杆机构成为双摇杆机构的条件。

铰链四杆机构最短杆的对边做机架,就成为双摇杆机构。

4.请给出齿轮传动失效的主要形式,并说明闭式软齿面齿轮传动应该按何种强度准则
进行设计,何种强度准则校核,为什么?
齿轮传动失效:轮齿折断、齿面点蚀、齿面胶合、塑性流动、磨粒磨损
闭式软齿面齿轮传动:按][H H σσ≤设计,按][F F σσ≤胶合
因为闭式软齿面齿轮传动的主要失效形式为齿面点蚀。

5.说明为什么带传动需要张紧而链传动一般不需要张紧,哪种传动一般紧边在上,哪种
传动一般紧边在下,为什么?
因为带传动是摩擦传动,而链传动是啮合传动
链传动的紧边在上,而带传动的紧边在下。

6.请给出三种以上螺栓联接防松的方法,并简要分析其特点。

止动垫片防松,是机械防松;开槽螺母与开口销防松是机械防松
双螺母防松,是摩擦防松。

7.以下材料适合制造何种机械零件?并各举一例。

45 20 ZG270-500 ZPbSb16Cu2
45:优质碳素结构钢,制造轴类零件
20:优质碳素结构钢,制造硬齿面齿轮零件
ZG270-500:铸钢,制造大齿轮
ZPbSb16Cu2:铸造青铜,滑动轴承的轴瓦
8.请说明离合器和联轴器作用的差异,并各给出一个应用的例子。

离合器和联轴器共同点:联接两轴,传递运动和动力;
不同点:离合器可在运动中接合或脱开,而联轴器只能在停车时才能接
合或脱开。

9.给出铰链四杆机构成为双摇杆机构的条件。

(1)最短杆+最长杆≤其余两杆长度之和
最短杆的对边为机架;
(2)最短杆+最长杆>其余两杆长度之和
10. 凸轮机构中从动件的运动规律为匀速运动时,有何缺点,应用在什么场合?
有刚性冲击,用在低速轻载的场合。

11. 回转类零件动平衡与静平衡有何不同?
转子静平衡条件:∑=0F
转子动平衡条件: ∑=0F ,∑=0M
转子动平衡了,肯定静平衡;但转子静平衡了,但不一定动平衡。

12. 简述平面四杆机构的急回特性。

平面四杆机构中摇杆从最左边摇到最右边和从最右边摇到最左边的速度不一样,工
作行程是慢、回程快的这种现象称为平面四杆机构的急回特性。

画图示例。

13. 将连续的旋转运动变为间歇运动的机构有哪些(至少回答三种)?
(1)槽轮机构
(2)棘轮机构
(3)不完全齿轮机构
(4)凸轮机构
14. 螺纹联接已经自锁了,为什么还要防松?有几类防松的方法?
∵螺纹联接的‘当量摩擦角螺旋升角ρ
ψ< ∴螺纹联接已经自锁。

但因受到变载荷的作用,所以要防松。

机械防松、摩擦防松和其他防松。

15. 一对直齿圆柱齿轮正确啮合的条件是什么?
16. 为什么链传动与带传动相比,链传动的运动不均匀?
因为链传动与带传动相比相当于带绕在一个多边形上,存在多边形效应,所以
导致链传动的运动不均匀。

17.何为机械?机器的共有特征是什么?
机械:机构与机器的总称。

机器的特征:(1)人为机件的组合;(2)有确定的运动;(3)能够进行能量转换或
代替人的劳动。

18.给出运动链成为机构的条件。

(1)有一个构件为机架;
(2)自由度数不小于1
(3)自由度数等于原动件数
19. 简述平面四杆机构的死点位置。

平面四杆机构摇杆为原动件,当摇杆处在极限位置时,连杆与曲柄共线,这时无论
摇杆给予多大的力,曲柄都不会转的这种现象,称为死点位置。

20. 说明为什么标准渐开线直齿圆柱齿轮传动具有可分性? 由于传动比1
2z z i =,齿轮加工好了,当一对齿轮的中心距a 有变化,其传动比i 不会变,这种现象称为标准渐开线直齿圆柱齿轮传动的可分性。

21. 一对标准直齿圆柱齿轮既能正确啮合又能连续传动的条件是什么?
且重合度1>β
22. 设计蜗杆传动时为什么要进行散热计算?
因为蜗杆传动相对滑动速度大,摩擦大,效率低,发热量大,若不及时散热,
容易发生胶合失效,所以要进行散热计算。

23. 联轴器与离合器有何异同点?
离合器和联轴器共同点:联接两轴,传递运动和动力;
不同点:离合器可在运动中接合或脱开,而联轴器只能在停车时才能接合或脱
开。

二、分析题
1.题二-1图所示为二级蜗杆传动。

已知蜗杆1和3均为右旋,轴I 为输入轴,其回转方向 如图所示,试求:
(1)各蜗轮的螺旋线方向;
(2)轴II 和轴III 的旋转方向;
(3)蜗轮2和蜗杆3所受的各分力方向。

略。

题二—1图
2.分析题 二—2图(1)、(2)是何种四杆机构,并说明理由。

(1)
(2)
题二—2图 (1)40+110<70+90
又因40长的杆为机架,所以为双曲柄机构;
(2)100+60>62+70
所以为双摇杆机构。

3. 分析并画出题二—1图示(1)、(2)机构的传动角γ和压力角α。

图中标注箭头
的构件为原动件。

(1) (2)
题二—1图

三、计算题
1.如题三-1图所示平面机构,试求其自由度(如有复合铰链、虚约束、局部自由度请标出)。

题三—1图
复合铰链:没有;虚约束:E 或F ;局部自由度:B
2. 6307型深沟球轴承,承受纯径向载荷。

其转速n=8000rpm ,预期寿命为L h =3400小时,
载荷平稳,使用温度低于100 °C 。

计算此轴承所能承受的最大径向载荷是多少? (已查
得该轴承的基本额定动载荷C=26200N) 因为:)6010(6n C L P ⋅=⋅εε 所以:3.22253400
800060262001060103366=⨯⨯⨯=⋅=εεnL C P N 4.如题三-3图所示用两个M10⨯1的普通螺栓固定一牵引钩,若螺栓材料为Q235,
被联接件结合面摩擦系数f= ,求其允许的最大牵引力F 。

已知材料为Q235
的螺栓的许用应力MPa 115][=σ,螺纹小径的经验公式为P d d 1.11-=。

题三—3图
∵F C f F ⋅=⋅'2 ∴F F f F C F 415
.022.12'=⨯=⋅= ∵][43.14'3.142121σππσ≤⨯⨯=⨯=
d F d F
e ∴1.13753.144115
9.83.144]
['221=⨯⨯⨯⨯=⨯⨯≥πσπd F N
5. 一对渐开线标准直齿圆柱齿轮传动,测得其中心距为60毫米,小齿轮的齿数为20,传动比为2,试分别计算该对齿轮的分度圆直径、齿顶圆直径和齿根圆直径。

∵21
2==z z i ,∴40202212=⨯==z z 又∵)(2
21z z m a +=,∴mm z z a m 24020602221=+⨯=+= 小齿轮:mm mz d 4020211=⨯==
大齿轮:mm mz d 8040222=⨯==
6. 某手摇卷扬机传动系统如题 三—3图所示,各齿轮的齿数均已知,试求传动比i 15的大小,并画出提升重物时手柄及各轮的转向。

题三—3图
各轮转向略。

7.如题三-1图所示为一机构,试求其自由度(如有复合铰链、虚约束、局部自由度请标出)。

题三—1图
复合铰链:有;虚约束:没有;局部自由度:没有
四、改错题
1 试指出该轴的结构设计错误,标出并改正。

题四图
(1)左端没有轴肩,安装的轮毂类零件无法轴向定位;
(2)左端的键太长;
(3)轴承盖与轴之间没有间隙和密封;
(4)轴承盖与箱体侧面之间没有密封垫和轴承调整垫;
(5)轴承装反了,应改为正装;
(6)齿轮夹不紧,与齿轮配合的轴长度太长;
(7)右端轴承没有轴向定位;
(8)右端轴承盖与轴之间没有间隙和密封。

2 试指出该轴的结构设计错误,标出并改正。

题四图
(1)左端轴承盖与箱体侧面之间没有密封垫和轴承调整垫;
(2)箱体与端轴承盖接触处没有凸起;
(3)轴承应该正装,图中装成一顺了;
(4)左端轴承定位套外径太大,应减小外径;
(5)定位齿轮的轴左端应该设计成轴肩,齿轮夹不紧,与齿轮配合的轴段的长度应比轴的长度短2~3mm;
(6)轴承盖与轴之间没有间隙和密封;
(7)右端没有轴肩,安装的皮带轮无法轴向定位;
(8)与皮带轮配合的轴段的长度应比轴的长度短2~3mm。
