10数控绘图命令练习题
数控技术及应用试题及答案
全国2010年10月高等教育自学考试数控技术及应用试题课程代码：02195一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.在逐点比较法圆弧插补中，若偏差函数大于零，则刀具位于( )A.圆上B.圆外C.圆内D.圆心2.第一象限的一段圆弧AB的起点坐标为(0，5)，终点坐标为(5，0)，采用逐点比较法顺圆插补完这段圆弧时，沿两坐标轴走的总步数是( )A.5B.10C.15D.203.脉冲增量插补法适用于( )A.以步进电机作为驱动元件的开环数控系统B.以直流电机作为驱动元件的闭环数控系统C.以交流电机作为驱动元件的闭环数控系统D.以直线或交流电机作为驱动元件的闭环数控系统4.基于教材JB3298—83标准，一般表示逆圆插补的G功能代码是( )A.G02B.G01C.G03D.G045.对步进电机驱动系统，当输入一个脉冲后，通过机床传动部件使工作台相应地移动一个( )A.步距角B.导程C.螺距D.脉冲当量6.步进电动机转子前进的步数多于电脉冲数的现象为( )A.丢步B.失步C.越步D.异步7.若数控冲床的快速进给速度v=15m／min，快进时步进电动机的工作频率f=5000Hz，则脉冲当量为( )A.0.01mmB.0.02mmC.0.05mmD.0.1mm8.与交流伺服电机相比，直流伺服电机的过载能力( )A.差B.强C.相当D.不能比较9.直接数控系统又称为群控系统，其英文缩写是( )A.CB.DNCC.CIMSD.FMS10.在下列相位比较式进给位置伺服系统的四个环节中，等同于一个增益可控的比例放大器的是( )A.脉冲／相位变换器B.鉴相器C.正余弦函数发生器D.位置控制器11.采用开环进给伺服系统的机床上，通常不．安装( )A.伺服系统B.制动器C.数控系统D.位置检测器件12.在下列脉冲比较式进给位置伺服系统的四个环节中，用来计算位置跟随误差的是( )A.可逆计数器UDCB.位置检测器C.同步电路D.AM偏差补偿寄存器+13.一五相混合式步进电动机，转子齿数为100，当五相十拍运行时，其步距角为( )A.0.36°B.0.72°C.0.75°D.1.5°14.普通的旋转变压器测量精度( )A.很高B.较高C.较低D.很低15.在光栅位移传感器中，为了得到两个相位相差90°的正弦信号，一般在相距______莫尔条纹间距的位置上设置两个光电元件。
数控编程试题及答案
数控编程试题及答案一、选择题1. 下列哪个参数是用于确定加工速度的？A. 前进速度B. 进给速度C. 主轴转速D. 切削速度答案：D. 切削速度2. 数控编程中，G代码用于控制什么？A. 补偿运动B. 直线插补运动C. 圆弧插补运动D. 进给运动答案：C. 圆弧插补运动3. 在数控编程中，下列哪个功能可以用于定义切削工具的半径？A. G10 指令B. G40 指令C. G92 指令D. G99 指令答案：C. G92 指令4. 给定下列图形，通过数控编程绘制该图形所需的最少直线段数是：A. 4B. 5C. 6D. 7答案：C. 65. 在常用的数控编程系统中，下列哪个系统采用绝对坐标指令？A. G54-G59B. G90C. G91D. G92答案：B. G90二、填空题1. 给定下列程序段：N10 G90 G54 X100. Y50. Z30.N20 G01 G99 F200. Z-10.N30 G00 X50. Y-20.N40 G91 G28 Z0.N50 M30请问执行完程序后，工作台的坐标位置是：（，，）。
答案：(50. , 30. , 0.)2. 在数控编程中，加工速度的单位是________。
答案：mm/min3. 在数控编程中，下列哪个字母表示绕Z轴旋转？答案：A4. 给定下列程序段：N10 G90 G54 X100. Y50. Z30.N20 G01 G99 F200. Z-10.N30 G00 X50. Y-20.N40 G91 G28 Z0.N50 M30请写出 N30 行指令的解释。
答案：快速移动到坐标 (50. , -20. , 当前Z坐标)。
三、简答题1. 解释主轴转速与切削速度的关系。
答案：主轴转速与切削速度有直接的关系。
切削速度是指切削刀具在工件上的线速度，通常以米/分钟或英尺/分钟表示。
主轴转速是刀具主轴每分钟旋转的圈数。
切削速度等于主轴转速乘以刀具刀具直径π，即v = n × π × d。

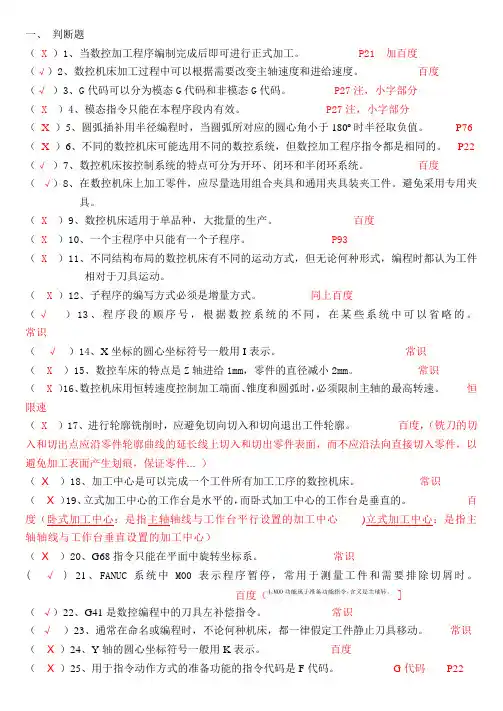

10数控编程与工艺复习题带答案
一、判断题（X）1、当数控加工程序编制完成后即可进行正式加工。
P21 加百度（√）2、数控机床加工过程中可以根据需要改变主轴速度和进给速度。
百度（√）3、G代码可以分为模态G代码和非模态G代码。
P27注，小字部分（X）4、模态指令只能在本程序段内有效。
P27注，小字部分（X）5、圆弧插补用半径编程时，当圆弧所对应的圆心角小于180º时半径取负值。
P76 （X）6、不同的数控机床可能选用不同的数控系统，但数控加工程序指令都是相同的。
P22 （√）7、数控机床按控制系统的特点可分为开环、闭环和半闭环系统。
百度（√）8、在数控机床上加工零件，应尽量选用组合夹具和通用夹具装夹工件。
避免采用专用夹具。
（X）9、数控机床适用于单品种，大批量的生产。
百度（X）10、一个主程序中只能有一个子程序。
P93（X）11、不同结构布局的数控机床有不同的运动方式，但无论何种形式，编程时都认为工件相对于刀具运动。
（X）12、子程序的编写方式必须是增量方式。
同上百度（√）13、程序段的顺序号，根据数控系统的不同，在某些系统中可以省略的。
常识（√）14、X坐标的圆心坐标符号一般用I表示。
常识（ X ）15、数控车床的特点是Z轴进给1mm，零件的直径减小2mm。
常识（X ）16、数控机床用恒转速度控制加工端面、锥度和圆弧时，必须限制主轴的最高转速。
恒限速（X）17、进行轮廓铣削时，应避免切向切入和切向退出工件轮廓。
百度，（铣刀的切入和切出点应沿零件轮廓曲线的延长线上切入和切出零件表面，而不应沿法向直接切入零件，以避免加工表面产生划痕，保证零件...）（X）18、加工中心是可以完成一个工件所有加工工序的数控机床。
常识（X ）19、立式加工中心的工作台是水平的，而卧式加工中心的工作台是垂直的。
百度（卧式加工中心：是指主轴轴线与工作台平行设置的加工中心)立式加工中心：是指主轴轴线与工作台垂直设置的加工中心）（X ）20、G68指令只能在平面中旋转坐标系。

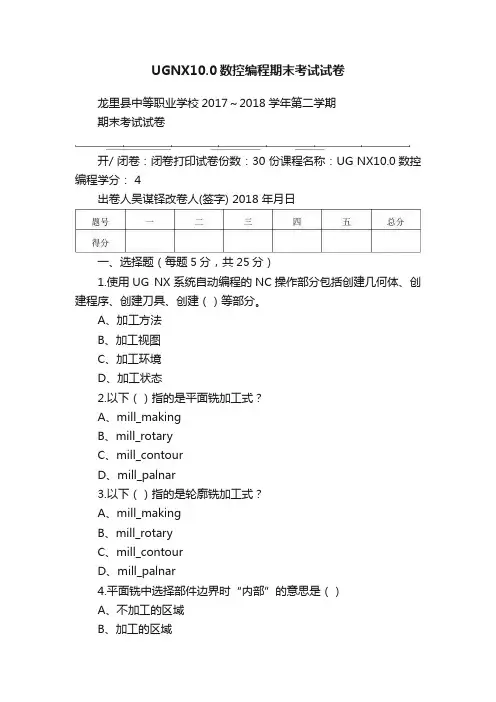

UGNX10.0数控编程期末考试试卷
UGNX10.0数控编程期末考试试卷龙里县中等职业学校2017～2018学年第二学期期末考试试卷开/ 闭卷：闭卷打印试卷份数：30 份课程名称：UG NX10.0数控编程学分： 4出卷人吴谋铎改卷人(签字) 2018 年月日一、选择题（每题5分，共25分）1.使用UG NX系统自动编程的NC操作部分包括创建几何体、创建程序、创建刀具、创建（）等部分。
A、加工方法B、加工视图C、加工环境D、加工状态2.以下（）指的是平面铣加工式？A、mill_makingB、mill_rotaryC、mill_contourD、mill_palnar3.以下（）指的是轮廓铣加工式？A、mill_makingB、mill_rotaryC、mill_contourD、mill_palnar4.平面铣中选择部件边界时“内部”的意思是（）A、不加工的区域B、加工的区域C、修剪的区域D、检查的区域5.型腔铣中每个切削区域的默认区域起点是（）。
A、某个直边的中点B、某个拐角点C、用户自定义的点D、随机产生的点二、判断题（每题4分，共20分）1.UG NX数控自动编程创建机床坐标在创建几何体里面实现（）2.平面文本加工，要求文本须以注释形式呈现（）3.型腔铣中设置拐角处的进给减速在策略选项卡中设置（）4.车削刀具的步进角度是指刀具运动方向和XM轴的夹角（）5.后置处理是将刀轨文件转换成特定机床控制器所有接受的NC程序的过程（）三、操作题（每题55分，共55分）根据如下三视图（第3面），在UG NX10.0上建模，并用型腔铣将其进行仿真加工，并导出NC程序代码！要求30分钟内将其完成。

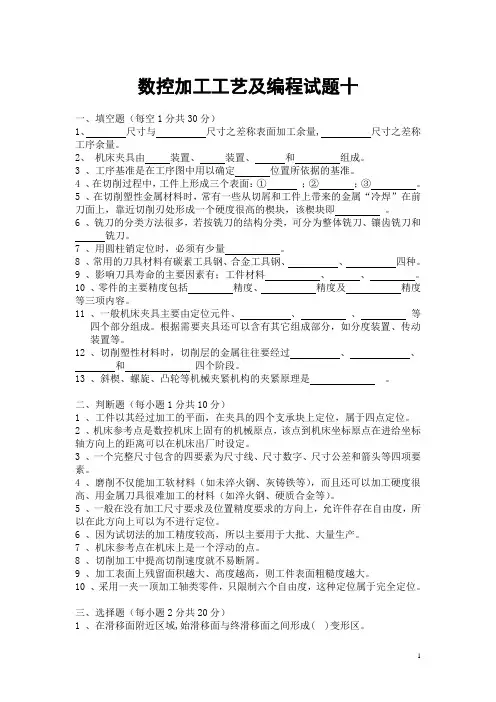

数控加工工艺及编程试题十(含答案)
数控加工工艺及编程试题十一、填空题（每空1分共30分）1、尺寸与尺寸之差称表面加工余量, 尺寸之差称工序余量。
2、机床夹具由装置、装置、和组成。
3 、工序基准是在工序图中用以确定位置所依据的基准。
4 、在切削过程中，工件上形成三个表面：①；②；③。
5 、在切削塑性金属材料时，常有一些从切屑和工件上带来的金属“冷焊”在前刀面上，靠近切削刃处形成一个硬度很高的楔块，该楔块即。
6 、铣刀的分类方法很多，若按铣刀的结构分类，可分为整体铣刀、镶齿铣刀和铣刀。
7 、用圆柱销定位时，必须有少量。
8 、常用的刀具材料有碳素工具钢、合金工具钢、、四种。
9 、影响刀具寿命的主要因素有；工件材料、、。
10 、零件的主要精度包括精度、精度及精度等三项内容。
11 、一般机床夹具主要由定位元件、、、等四个部分组成。
根据需要夹具还可以含有其它组成部分，如分度装置、传动装置等。
12 、切削塑性材料时，切削层的金属往往要经过、、和四个阶段。
13 、斜楔、螺旋、凸轮等机械夹紧机构的夹紧原理是。
二、判断题（每小题1分共10分）1 、工件以其经过加工的平面，在夹具的四个支承块上定位，属于四点定位。
2 、机床参考点是数控机床上固有的机械原点，该点到机床坐标原点在进给坐标轴方向上的距离可以在机床出厂时设定。
3 、一个完整尺寸包含的四要素为尺寸线、尺寸数字、尺寸公差和箭头等四项要素。
4 、磨削不仅能加工软材料（如未淬火钢、灰铸铁等），而且还可以加工硬度很高、用金属刀具很难加工的材料（如淬火钢、硬质合金等）。
5 、一般在没有加工尺寸要求及位置精度要求的方向上，允许件存在自由度，所以在此方向上可以为不进行定位。
6 、因为试切法的加工精度较高，所以主要用于大批、大量生产。
7 、机床参考点在机床上是一个浮动的点。
8 、切削加工中提高切削速度就不易断屑。
9 、加工表面上残留面积越大、高度越高，则工件表面粗糙度越大。
10 、采用一夹一顶加工轴类零件，只限制六个自由度，这种定位属于完全定位。
数控基础试题及答案
数控基础试题及答案一、单选题（每题2分，共20分）1. 数控机床的英文缩写是：A. NCB. CNCC. DMCD. SCM答案：B2. 数控编程中，G代码是用来表示：A. 准备功能B. 辅助功能C. 程序段D. 主轴转速答案：A3. 在数控加工中，刀具半径补偿的作用是：A. 改变切削速度B. 改变切削深度C. 修正刀具半径D. 修正刀具长度答案：C4. 数控机床的伺服系统主要功能是：A. 驱动机床运动B. 控制机床温度C. 监测机床状态D. 调节切削参数答案：A5. 数控机床中，刀具库的作用是：A. 存储刀具B. 快速更换刀具C. 调整刀具位置D. 测量刀具尺寸答案：B6. 以下哪个不是数控机床的组成部分：A. 控制系统B. 伺服系统C. 液压系统D. 刀具库答案：C7. 数控机床的坐标系中，Z轴的方向是：A. 垂直向下B. 垂直向上C. 水平向左D. 水平向右答案：B8. 在数控编程中，M代码用来表示：A. 移动指令B. 切削指令C. 辅助功能D. 主轴转速答案：C9. 数控机床的加工精度主要取决于：A. 机床结构B. 刀具材料C. 控制系统D. 操作人员答案：A10. 数控机床的加工速度主要取决于：A. 主轴转速B. 刀具直径C. 切削深度D. 机床刚性答案：A二、多选题（每题3分，共15分）1. 数控机床的优点包括：A. 加工精度高B. 生产效率高C. 操作复杂D. 灵活性好答案：ABD2. 数控编程的步骤包括：A. 工艺分析B. 编写程序C. 调试程序D. 生产加工答案：ABCD3. 数控机床的伺服系统的作用包括：A. 驱动机床运动B. 调节主轴转速C. 监测机床状态D. 调节切削参数答案：AB4. 数控机床的坐标系中，X轴的方向可以是：A. 垂直向下B. 水平向右C. 水平向左D. 垂直向上答案：BC5. 数控机床的刀具库的作用包括：A. 存储刀具B. 快速更换刀具C. 调整刀具位置D. 测量刀具尺寸答案：AB三、判断题（每题1分，共10分）1. 数控机床的G代码是用来表示移动指令的。
数控编程考试试题
数控编程考试试题一、选择题（每题 2 分，共 30 分）1、数控编程中，G00 指令的含义是（）A 直线插补B 快速定位C 圆弧插补D 暂停2、用于指定刀具半径补偿值的指令是（）A G40B G41C G42D G433、在数控铣削中，顺铣和逆铣的区别在于（）A 刀具旋转方向B 切削速度方向C 工作台运动方向D 以上都是4、数控车床中，G90 指令表示（）A 绝对坐标编程B 增量坐标编程C 固定循环编程D 螺纹切削编程5、以下哪种指令可以用于控制主轴转速（）A M03B M04C M05D 以上都是6、数控加工中心中，换刀指令是（）A M06B T0101C G28D G297、数控编程中，G02 和 G03 分别表示（）A 顺时针圆弧插补和逆时针圆弧插补B 逆时针圆弧插补和顺时针圆弧插补C 直线插补和圆弧插补D 以上都不对8、用于取消刀具长度补偿的指令是（）A G49B G43C G44D G409、以下哪个是数控铣床的常用坐标系（）A 机床坐标系B 工件坐标系C 绝对坐标系D 以上都是10、在数控编程中，F 指令表示（）A 进给速度B 主轴转速C 刀具功能D 辅助功能11、数控车床中，用于车削外圆的指令是（）A G01B G71C G73D G7012、以下哪种刀具适用于粗加工（）A 立铣刀B 球头铣刀C 键槽铣刀D 粗车刀13、数控加工中，刀具半径补偿的作用是（）A 提高加工精度B 简化编程C 提高表面质量D 以上都是14、数控铣床中，G81 指令的功能是（）A 钻孔循环B 镗孔循环C 攻丝循环D 以上都不是15、用于设定数控系统坐标系原点的指令是（）A G54B G92C G50D G00二、填空题（每题 2 分，共 20 分）1、数控编程中的插补功能是指在给定的直线或圆弧的起点和终点之间，按照一定的算法进行（）计算。
2、数控车床的坐标系一般分为（）坐标系和（）坐标系。
3、在数控铣床中，常用的刀具有（）、（）、（）等。
数控编程练习题
数控编程练习题一、题目描述假设有一个数控机床，要实现以下工件的加工，请根据给定的要求，编写数控程序完成对工件的加工。
工件图形如下图所示，图形尺寸单位为毫米。
要求使用G代码进行编程，保证加工精度和加工效率。
（图略）二、加工要求1. 工件材料为铝合金，硬度为HB150。
2. 铣刀尺寸为Φ12，刀具材料为硬质合金。
3. 铣削工艺：铣削刃径距离工件边缘为3mm，切削速度为600mm/min，进给速度为300mm/min，切削深度为0.5mm。
三、数控编程% O0001（数控编程练习题）G90 G54 G92.1（绝对坐标系，选择工件坐标系，清除所有零点偏置）G00 X0 Y0 Z2（快速定位到工件坐标系原点处）M03 S800（主轴正转，设置主轴转速为800rpm）（编写程序具体步骤）1. 预留安全距离，移动到加工起始点。
G01 Z0（刀具下降至0高度）G01 X50 Y50（移动到起始点）2. 铣削外轮廓。
G01 Z-0.5（刀具下降到工件表面，切削深度为0.5mm）G01 X250（从起始点移动到点A）G01 Y100（移动到点B）G01 X50（移动到点C）G01 Y50（移动到点D）G01 X250（移动到起始点）3. 铣削孔内轮廓。
G01 Z-2（刀具抬高，跳过工件表面）G01 X75 Y75（移动到孔内轮廓起点E）G01 Z-0.5（刀具下降至0深度）G01 X225（移动到点F）G01 Y25（移动到点G）G01 X125（移动到点H）G01 Y125（移动到孔内轮廓起点E）4. 结束加工，回到安全位置。
G00 Z2（刀具抬高至安全位置）G00 X0 Y0（快速移动至工件坐标系原点）M05（主轴停止）四、加工过程注意事项1. 加工过程中要确保切削液正常流动，并及时清除废屑。
2. 切削深度达到限制后，需要通过提升刀具抬高跳过工件表面。
3. 在加工过程中，要避免刀具与工件碰撞，确保切削过程稳定。
数控编程试题及答案
数控编程试题及答案一、单项选择题（每题2分，共20分）1. 数控编程中，G代码用于表示：A. 速度B. 进给率C. 刀具号D. 功能答案：D2. 在数控机床上，M代码用于表示：A. 直线插补B. 圆弧插补C. 程序结束D. 程序开始答案：C3. 数控机床坐标系中，X轴通常表示：A. 横向移动B. 纵向移动C. 垂直移动D. 旋转移动答案：A4. 在数控编程中，绝对编程和增量编程的主要区别在于：A. 编程语言B. 坐标系的选择C. 刀具的选择D. 机床的选择答案：B5. 以下哪个是数控编程中常用的循环指令？A. G00B. G01C. G02D. G90答案：D二、多项选择题（每题3分，共15分）1. 下列哪些是数控编程中常用的编程语言？A. 汇编语言B. APTC. ISO代码D. 自然语言答案：B, C2. 在数控加工中，以下哪些因素会影响加工精度？A. 刀具磨损B. 机床振动C. 编程错误D. 材料硬度答案：A, B, C, D3. 数控机床的伺服系统包括以下哪些部分？A. 驱动器B. 伺服电机C. 编码器D. 控制器答案：A, B, C, D三、判断题（每题2分，共10分）1. 数控编程中，G代码G01表示快速定位。
答案：错误2. M30指令表示程序结束，并且机床停止。
答案：正确3. 在数控编程中，刀具半径补偿是用于修正刀具半径对加工路径的影响。
答案：正确4. 数控机床的坐标系与工件坐标系是完全相同的。
答案：错误5. 数控编程中，G代码G02用于顺时针圆弧插补。
答案：错误四、简答题（每题5分，共20分）1. 简述数控编程中刀具半径补偿的作用。
答案：刀具半径补偿的作用是在数控编程中自动调整刀具中心轨迹，以确保加工表面与理论轮廓一致，从而补偿刀具半径对加工路径的影响。
2. 描述数控机床坐标系与工件坐标系的关系。
答案：数控机床坐标系是机床固有的，以机床原点为参考的坐标系。
工件坐标系则是以工件为参考的坐标系，通常由编程人员根据工件的加工要求设定。
数控代码试题及答案
数控代码试题及答案1. 请解释数控代码中的G代码和M代码分别代表什么？答案：G代码代表数控程序中的预备功能指令，用于指定机床的运动方式和路径。
M代码代表数控程序中的辅助功能指令，用于控制机床的辅助操作，如换刀、冷却液开关等。
2. 在数控加工中，G01指令的作用是什么？答案：G01指令用于指定机床进行直线插补运动，即机床按照指定的直线路径移动。
3. 请列举数控代码中常用的G代码，并简述其作用。
答案：- G00：快速定位，机床以最快速度移动到指定位置。
- G01：直线插补，机床沿直线路径移动。
- G02：顺时针圆弧插补，机床沿顺时针方向的圆弧路径移动。
- G03：逆时针圆弧插补，机床沿逆时针方向的圆弧路径移动。
- G17：XY平面选择，指定XY平面为当前加工平面。
- G18：XZ平面选择，指定XZ平面为当前加工平面。
- G19：YZ平面选择，指定YZ平面为当前加工平面。
4. 在数控编程中，如何使用M30来结束程序？答案：在数控程序的最后，使用M30指令来结束程序。
M30指令告诉数控系统程序已经结束，并且可以进行复位操作。
5. 请解释数控代码中的F、S、T参数的含义。
答案：F参数代表进给率，用于指定机床移动的速度；S参数代表主轴转速，用于控制主轴的旋转速度；T参数代表刀具选择，用于指定使用哪号刀具进行加工。
6. 在数控加工中，G90指令的作用是什么？答案：G90指令用于指定绝对编程模式，在这种模式下，坐标值表示从参考点开始的绝对位置。
7. 请解释数控代码中的G54至G59坐标系的含义。
答案：G54至G59坐标系是数控机床中的工件坐标系，每个G代码对应一个独立的坐标系。
G54是第一个工件坐标系，G55是第二个，依此类推，直到G59是第六个工件坐标系。
8. 在数控编程中，M06指令的作用是什么？答案：M06指令用于刀具更换，当程序执行到M06指令时，机床会暂停，等待操作者更换刀具。
9. 请列举数控代码中常用的M代码，并简述其作用。
数控练习题及答案
数控练习题及答案1. 简述数控机床的基本原理。
2. 数控编程中，G代码和M代码分别代表什么？3. 描述数控机床的刀具补偿功能及其重要性。
4. 什么是数控机床的坐标系统？请举例说明。
5. 如何在数控编程中实现圆弧插补？6. 解释数控机床的自动换刀系统。
7. 数控机床的精度是如何保证的？8. 列举数控机床常见的故障类型，并简述可能的解决方法。
9. 数控机床的维护和保养有哪些基本要求？10. 简述数控机床操作中的安全注意事项。
答案1. 数控机床的基本原理是通过计算机控制系统，将设计好的加工程序转换成机床动作指令，从而控制机床进行精确加工。
2. G代码代表的是运动控制指令，如G00表示快速定位，G01表示直线插补；M代码代表的是辅助功能指令，如M03表示主轴正转。
3. 刀具补偿功能允许数控系统自动调整刀具的路径，以补偿刀具的磨损或长度变化，确保加工精度。
4. 数控机床的坐标系统通常采用笛卡尔坐标系，其中X、Y、Z轴分别代表机床的三个方向移动。
5. 圆弧插补可以通过G02（顺时针圆弧）或G03（逆时针圆弧）指令实现，需要指定圆弧的中心点、半径和起始角度。
6. 自动换刀系统允许数控机床在加工过程中自动更换刀具，提高加工效率和减少人工干预。
7. 数控机床的精度保证主要依赖于高质量的机械结构、精密的控制系统以及定期的校准和维护。
8. 常见的数控机床故障包括电气故障、机械故障和软件故障。
解决方法可能包括检查电气连接、更换损坏的机械部件或更新软件。
9. 数控机床的维护和保养要求包括定期清洁、润滑、检查和更换磨损部件。
10. 数控机床操作的安全注意事项包括穿戴适当的防护装备、遵守操作规程、确保机床周围无障碍物等。
通过这些练习题和答案，学生可以加深对数控技术的理解，并在实际操作中更加熟练地应用相关知识。
数控编程常用指令答案
第四章数控编程常用指令答案一、选择题1、ISO标准规定增量尺寸方式的指令为( B )。
A) G90 B) G91 C) G92 D)G932、沿刀具前进方向观察，刀具偏在工件轮廓的左边是 B 指令，刀具偏在工件轮廓的右边是( C ) 指令。
A) G40 B) G41 C) G423、刀具长度正补偿是( A ) 指令，负补偿是( B ) 指令，取消补偿是( C ) 指令。
A) G43 B) G44 C) G494、在铣削工件时，若铣刀的旋转方向与工件的进给方向相反称为( B )。
A) 顺铣 B) 逆铣C) 横铣 D) 纵铣5、圆弧插补指令G03 X Y R 中，X、Y后的值表示圆弧的( B )。
A) 起点坐标值 B)终点坐标值C)圆心坐标相对于起点的值6、G00指令与下列的( C ) 指令不是同一组的。
A) G01 B) G02，G03 C) G047、下列G指令中( C ) 是非模态指令。
A) G00 B) G01 C) G048、G17、G18、G19指令可用来选择( C ) 的平面。
A) 曲线插补B) 直线插补 C)刀具半径补偿9、用于指令动作方式的准备功能的指令代码是 ( B )。
A)F 代码 B)G 代码 C)T 代码10、辅助功能中表示无条件程序暂停的指令是 ( A )。
A) M00 B) M01 C) M02 D) M3011 、执行下列程序后，累计暂停进给时间是 ( A )。
N1 G91 G00 X120.0 Y80.0N2 G43 Z-32.0 H01N3 G01 Z-21.0 F120N4 G04 P1000N5 G00 Z21.0N6 X30.0 Y-50.0N7 G01 Z-41.0 F120N8 G04 X2.0N9 G49 G00 Z55.0N10 M02A) 3 秒B) 2 秒C)1002 秒D) 1.002 秒12、G00的指令移动速度值是( A )。
A) 机床参数指定B)数控程序指定C)操作面板指定13、圆弧插补段程序中，若采用圆弧半径Ｒ编程时，从起始点到终点存在两条圆弧线段，当( D ) 时，用－Ｒ表示圆弧半径。
10数控-数控机床与编程-课程复习题库
数控机床与编程复习题库2012-12-25一、判断题1.（√）数字控制系统的PLC可很方便地用于机械系统的开关量的控制。
2.（√）加工程序中有某些重复出现的部分，可作为子程序，由主程序直接调用和多次重复调用。
3.（×）在GSK980系统中，U、W数值代表绝对坐标的径向尺寸和长度方向尺寸数值。
4.（×）在GSK980系统中，G92 X（U） Z（W） F_ ；程序段表示英制螺纹切削循环。
5.（√）伺服系统能准确地执行数控装置发出的命令，通过驱动电路和执行元件完成数控装置所要求的各种位移。
6.（√）数控车床的机械间隙，主要指丝杆—螺母副和齿轮副等运动副，在长时间的运行中产生的误差值。
7.（√）数控机床伺服系统将数控装置脉冲信号转换成机床移动部件的运动。
8.（×）数控加工中，程序调试的目的：一是检查所编程序是否正确，再就是把编程零点，加工零点和机床零点相统一。
9.（√）数控机床既可以自动加工，也可以手动加工。
10.（×）数控机床上可用公制螺纹指令加工英制螺纹，也可用英制螺纹指令加工公制螺纹。
11.（×）数控机床加工的加工精度比普通机床高，是因为数控机床的传动链较普通床的传动链长。
12.（√）数控机床的插补过程，实际上是用微小的直线段来逼近曲线的过程。
13.（√）在同一个程序里，既可以用绝对值编程又可以用增量值编程。
14.（×）在机械工业中最高水平的生产形式为CNC。
15.（√）在前刀座数控车床中，逆时针圆弧插补指令是G02。
16.（×）逆时针圆弧插补指令是G03。
17.（√）在恒线速控制加工过程中，车床主轴转速应根据工件的直径进行自动调整。
18.（√）相对于固定坐标原点给出刀具或车床运动位置的坐标值称绝对坐标。
19.（√）车圆锥时产生双曲线误差主要原因是刀尖没有对准工件轴线。
20.（√）M02可表示程序结束。
21.（√）伺服系统由伺服驱动和伺服执行两个部分组成。
数控机床编程新手入门教程例题答案
数控机床编程新手入门教程例题答案第一道题给定要加工的零件轮廓，试写出 NC 程序。
解答：G21G17M6 T1S800 M3G0 X10 Y10G1 Z5 F100G1 X20 Y20G1 X30G2 X35 Y15 I0 J-5G1 X40 Y10G1 X45 Y15G2 X45 Y25 I0 J5G1 X40 Y30G1 X30 Y30G1 X20 Y20G0 Z10M30第二道题根据给出的加工轮廓，编写相应的 NC 程序。
解答：G21G17M6 T2S1000 M3G0 X10 Y10G1 Z5 F200G2 X20 Y10 I0 J10G1 X30 Y10G1 X30 Y20G2 X20 Y20 I0 J10G1 X10 Y20G1 X10 Y10G0 Z10M30第三道题编写一个 NC 程序，使数控机床按照指定参数进行圆弧插补。
解答：G21G17G90M6 T3S1200 M3G0 X10 Y10G1 Z5 F300G1 X20 Y20G3 X30 Y10 I0 J-10G1 X40 Y10G1 X50 Y20G3 X60 Y10 I0 J-10G1 X70 Y10G1 X70 Y20G3 X60 Y30 I0 J10G1 X50 Y40G1 X40 Y40G3 X30 Y30 I0 J-10G1 X20 Y40G1 X10 Y40G3 X0 Y30 I0 J-10G1 X0 Y20G1 X10 Y10G0 Z10M30以上是三道数控机床编程例题的参考答案。
希望能够帮助新手入门数控机床编程，熟悉NC编程语言的书写和运用。
编写 NC 程序时，需要仔细思考每一步的坐标变化和运动方式，确保零件能够按要求进行精确加工。
学习数控机床编程需要不断练习和思考，相信通过不断的实践，你会掌握更多的技巧和经验。
数控编程图纸练习册
指令功能模态编程格式说明G00 快速定位初态G00 X(U)Z(Ｗ) x(u) z(w):终点坐标G01 直线插补* G01 X(U) Z（Ｗ） F F:5-6000ｍｍ/ｍｉｎG02 顺圆插补* G02 X(U) Z(Ｗ) R FG02 X(U) Z(Ｗ)I K FF:5-3000ｍｍ/ｍｉｎR：半径值 I、K：圆心坐标值G03 逆圆插补* G03 X(U) Z(Ｗ)R FG03 X(U) Z(Ｗ)I K FF:5-3000ｍｍ/ｍｉｎR：半径值 I、K：圆心坐标值G33 螺纹切削* G33 X(U) Z(Ｗ) P(E) I K x（u）：正值，非零为锥螺纹P（E）：螺距、牙数 I、K：x、z轴向的吃刀量和退尾值I：直径值G32 攻牙循环G32 Z P(E) P（E）：螺距、牙数G90 外圆内圆柱面循环* G90 X(U) Z(Ｗ) R F R:起点到终点的直径差，有正负号G92 螺纹切削循环* G92 X(U) Z(Ｗ) P(E) L I K RL：多头螺纹的螺纹头数（省略L为单头螺纹）；I、K：x、z轴向的吃刀量和退尾值；其中 I不能取负值G94 外圆内圆端锥面循环* G94 X(U) Z(Ｗ) R F R:z起点到终点的坐标差G74 端面钻孔循环G74 X(U) Z(Ｗ) I K R E FI:每次Z轴进刀量（Z轴） K:每次Z轴退刀量（Z轴）R:啄钻循环或深孔循环选择 E：在x轴向的偏移直径值G75 外圆内圆切槽循环G75 X(U) Z(Ｗ) I K E FI:每次x轴进刀量 F:进刀速度 X（U）Z（W）：槽终点坐标K:每次x轴退刀量 E：在Z轴向的偏移值G71 外圆粗车循环G71 X I K F LL ：描述最终轨迹的程序段数量（不包括自身）I、K：x轴向的吃刀量和退刀值G72 端面粗车循环G72 Z I K F LL：描述最终轨迹的程序段数量（不包括自身）I、K：z轴向的吃刀量和退刀值G22 局部循环开始G22 L L：循环次数范围1-99G80 局部循环结束G80G50 设置工件绝对坐标系G50 X ZG26 X、Z轴回参考点G26 按G00方式快速移动G27 X轴回参考点G27 按G00方式快速移动G29 Z轴回参考点G29 按G00方式快速移动G04 定时延时G04 D D：延时和暂停时间（s）秒G93 系统偏置G93 X（U） Z（W） X（U） Z（W）：不分绝对和相对值G98 每分进给* G98 F 1～6000ｍｍ/ｍｉｎG99 每转进给G99 F 0.01～99.99ｍｍ/r Ｇ功能定义为机床的运动方式，由字符Ｇ及后面两位数字构成，GSK928TE数控系统所用Ｇ功能代码。
数控练习题初级
数控练习题初级数控技术在现代制造业中扮演着重要的角色，掌握数控编程和操作技能对于从事数控加工的人员来说至关重要。
为了帮助初学者提升数控技能，以下是一些初级的数控练习题，供大家练习。
1. G代码和M代码使用合适的G代码和M代码完成以下任务：(a) 将刀具移动到X坐标为50，Y坐标为80的位置。
(b) 设定进给速度为200mm/min。
(c) 开启冷却系统。
(d) 打开刀具切割。
(e) 关闭冷却系统。
2. 刀具半径补偿刀具半径为6mm，使用半径补偿功能完成以下任务：(a) 绘制一个直径为20mm的圆。
(b) 绘制一个长30mm、宽15mm的矩形。
3. 螺旋插补使用螺旋插补命令完成以下任务：(a) 绘制一个内半径为10mm，外半径为20mm的圆环。
(b) 绘制一个半径为15mm，螺距为5mm的螺旋线。
4. 轮廓铣削使用轮廓铣削命令完成以下任务：(a) 完成一个外形为正方形，边长为40mm的铣削任务。
(b) 完成一个外形为圆形，直径为30mm的铣削任务。
5. 榫卯加工使用合适的刀具半径补偿和轮廓加工命令完成以下任务：(a) 按照给定的图纸尺寸，完成一个榫卯加工任务。
6. 螺纹加工使用合适的螺纹加工命令完成以下任务：(a) 加工一个螺纹直径为10mm，螺距为2mm的外螺纹。
(b) 加工一个螺纹直径为20mm，螺距为4mm的内螺纹。
7. 自动换刀编写一个程序，实现自动换刀功能，完成以下任务：(a) 按照预设的顺序自动完成多道切削任务，每个任务使用不同的刀具。
8. 循环加工编写一个循环程序，实现以下任务：(a) 在圆周上平均分布10个孔，每个孔直径为5mm。
(b) 在一个工件上重复加工相同的轮廓。
这些练习题涵盖了数控编程和操作中的基本技能。
通过反复练习这些题目，初学者可以逐渐熟悉数控编程语言和机床操作流程，提高数控加工的能力。
希望大家能够认真对待这些练习题，不断提升自己的数控技能。
加油！。
cad数控练习题
cad数控练习题在现代制造业中，计算机辅助设计（CAD）和计算机辅助制造（CAM）是不可或缺的工具。
CAD数控练习题旨在帮助读者提高CAD软件操作技能和加深对数控加工过程的理解。
一、题目一：制作零件图纸在CAD软件中，按照以下要求绘制一套零件图纸：1. 绘制图层：创建适当的图层，分别用于零件轮廓、孔、尺寸标注和注释。
2. 绘制零件轮廓：绘制该零件的轮廓，包括直线、圆弧等基本几何形状。
3. 绘制孔：在零件轮廓中绘制指定数量和大小的孔。
4. 标注尺寸：根据规定的标注要求，在图纸中标注尺寸，并确保尺寸标注的完整性和可读性。
5. 添加注释：根据需要，添加零件名称、零件编号、制图日期等注释信息。
二、题目二：生成G代码根据以下要求生成G代码，用于控制数控机床进行加工：1. 选择适当的材料：根据零件需求，选择适合的材料。
2. 设置切削工具：根据零件形状和材料特性，选择适当的切削工具，并设置相应的切削条件。
3. 创建工作坐标系统：根据数控机床的工作坐标系，定义相应的工作坐标系。
4. 确定加工路径：根据零件图纸，确定切削路径，包括切削起点、切削终点和切削方向。
5. 生成G代码：将加工路径转换为数控机床可识别的G代码。
三、题目三：数控仿真与调试利用CAD软件和数控仿真软件，完成以下任务：1. 导入CAD图纸：将题目一中制作的零件图纸导入数控仿真软件中。
2. 设置机床和切削条件：在数控仿真软件中选择适当的数控机床，并设置切削条件。
3. 进行仿真：通过仿真软件对加工过程进行仿真，包括刀具路径、切削过程等。
4. 检查碰撞：通过仿真软件检查刀具和工件之间是否存在碰撞。
5. 调试程序：根据仿真结果，如果存在碰撞或其他错误，进行程序调试或修改。
通过完成以上练习题，读者可以提高CAD软件操作技能，熟悉数控加工流程，并掌握G代码生成和数控仿真调试等关键技能。
在实际工作中，这些技能对于提高工作效率和减少错误非常重要。
因此，通过反复练习和实践，不断提升自己的CAD数控能力是至关重要的。
