分布式光伏电站施工标准
分布式光伏电站维修保养及验收标准(分部分项)
分布式光伏电站维修保养及验收标准(分部分项)一、前言分布式光伏电站是指在屋顶、地面、道路、停车场等场所建设的小型光伏电站，其具有安装方便、占地面积小、发电效率高等优点。
为了确保光伏电站的安全稳定运行，延长设备使用寿命，提高发电效率，制定本维修保养及验收标准。
二、验收标准1. 设备安装验收1.1 设备安装应符合国家及行业相关标准要求。
1.2 光伏支架应稳定可靠，抗风、抗雪、抗腐蚀性能应满足设计要求。
1.3 光伏组件安装应平整、牢固，接线正确，无损伤、裂纹、污渍等现象。
1.4 逆变器、配电柜等设备的安装应符合设备厂家要求，固定可靠，接线正确，防护等级应满足使用环境要求。
1.5 接地系统应符合设计要求，接地电阻应满足规范要求。
1.6 电缆敷设应整齐、固定，绝缘性能应满足规范要求。
1.7 监控系统应正常运行，数据传输稳定。
2. 电气性能验收2.1 光伏组件的输出功率应满足设计要求，最大功率点跟踪（MPPT）系统应正常工作。
2.2 逆变器的转换效率应满足设计要求，输出功率、电流、电压等参数应正常。
2.3 配电柜、电缆等电气设备的绝缘性能、电流、电压等参数应满足规范要求。
2.4 发电量与理论值相比，允许误差范围在±5%以内。
3. 安全性能验收3.1 设备安装应满足安全生产要求，现场应设置安全警示标志。
3.2 防护措施应到位，如防火、防雷、防鼠咬等。
3.3 电站应配备完善的消防设施，消防通道应畅通。
3.4 监控系统应正常运行，实时监控电站运行状态，发现问题及时报警。
三、维修保养标准1. 日常巡检1.1 每日对光伏电站进行一次全面巡检，检查设备运行状态、环境状况等。
1.2 检查光伏组件表面是否有污渍、损坏，及时清理组件表面的灰尘、鸟粪等。
1.3 检查支架、电缆、接头等部件是否有松动、损坏现象，及时进行紧固、更换。
1.4 检查逆变器、配电柜等设备的运行参数，如温度、噪音、电压等，异常情况应及时处理。
2. 定期保养2.1 每季度对光伏电站进行一次全面保养，包括设备清洁、紧固、润滑等。
分布式光伏电站施工组织设计
分布式光伏电站施工组织设计分布式光伏电站施工组织设计是指在光伏电站的建设过程中，根据工程规模和特点，合理组织施工人员和资源，保障施工进度和质量，达到项目预期目标的一系列措施和方案。
下面是一份分布式光伏电站施工组织设计的详细方案。
一、项目背景及前期准备1.1项目背景本项目是一座分布式光伏电站，总装机容量为10兆瓦，位于省市县。
电站由多个畜牧养殖场所并建设，利用畜牧养殖场的空地进行布置，因此电站规模较大，施工难度较大。
1.2前期准备在施工前，需要进行以下准备工作：-地勘工作：对光伏电站建设的土地进行详细勘测，确定土地可行性。
-施工图纸设计：根据地勘结果，设计光伏电站的平面布局，确定光伏板安装位置和分布。
-采购准备：根据施工图纸，进行光伏板、逆变器、支架等设备的采购，确保施工进度不受影响。
-人员准备：根据项目规模，招募并培训电站施工人员，确保施工团队的能力和技术。
-物料准备：准备所需的施工物料，如水泥、钢筋、电缆等，确保施工过程中的物料供应。
二、施工组织方案2.1施工分阶段本项目的施工可分为三个阶段：-场地准备阶段：对电站建设的畜牧养殖场进行清理和平整，确保施工的可行性。
-基础设施建设阶段：进行电站的道路建设、电杆安装以及电缆敷设等基础设施工作。
-光伏板安装阶段：根据施工图纸，对光伏板进行安装和调试。
2.2人员组织本项目需要的施工人员包括项目经理、技术负责人、施工队员等。
他们将分工合作，确保施工进展顺利。
2.3资源组织在施工过程中，需要合理组织使用机械设备、施工物料等资源，以提高施工效率和质量。
-机械设备：根据施工图纸需要，准备推土机、挖掘机等机械设备，在场地准备和基础建设过程中使用。
-施工物料：根据项目需求，提前准备好水泥、钢筋、电缆等施工物料，在施工过程中按需使用。
2.4安全措施在施工过程中，需要严格遵守安全规范，保障施工人员的安全。
-安全培训：对施工人员进行必要的安全培训，确保他们了解安全规范和防护措施。

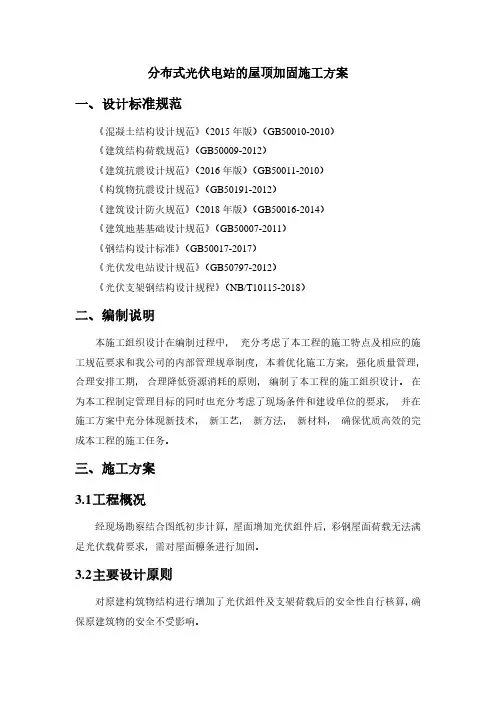

分布式光伏电站的屋顶加固施工方案
分布式光伏电站的屋顶加固施工方案一、设计标准规范《混凝土结构设计规范》（2015年版）（GB50010-2010）《建筑结构荷载规范》（GB50009-2012）《建筑抗震设计规范》（2016年版）（GB50011-2010）《构筑物抗震设计规范》（GB50191-2012）《建筑设计防火规范》（2018年版）（GB50016-2014）《建筑地基基础设计规范》（GB50007-2011）《钢结构设计标准》（GB50017-2017）《光伏发电站设计规范》（GB50797-2012）《光伏支架钢结构设计规程》（NB/T10115-2018）二、编制说明本施工组织设计在编制过程中，充分考虑了本工程的施工特点及相应的施工规范要求和我公司的内部管理规章制度，本着优化施工方案，强化质量管理，合理安排工期，合理降低资源消耗的原则，编制了本工程的施工组织设计。
在为本工程制定管理目标的同时也充分考虑了现场条件和建设单位的要求，并在施工方案中充分体现新技术，新工艺，新方法，新材料，确保优质高效的完成本工程的施工任务。
三、施工方案3.1工程概况经现场勘察结合图纸初步计算，屋面增加光伏组件后，彩钢屋面荷载无法满足光伏载荷要求，需对屋面檩条进行加固。
3.2主要设计原则对原建构筑物结构进行增加了光伏组件及支架荷载后的安全性自行核算，确保原建筑物的安全不受影响。
光伏支架与原建筑物屋面的连接应牢固可靠，满足各种荷载工况共同作用下的承载力和耐久性。
支架与屋面的连接方案应充分考虑对原屋面的防水、隔热层的保护，若不得已必须破坏原屋面的防水和隔热层，应提供切实可行、稳妥可靠的恢复技术方案，保证支架安装后原有屋面的防水和隔热功能不会有任何破坏或减弱。
应充分考虑原有设备、光伏的检维修通道。
3.3主要结构材料支架采用Q235B热镀锌钢材和6063-T5铝合金。
3.4施工条件1、施工用水和施工用电施工用水：施工临时用水主要包括生产用水、生活用水、消防用水及杂用。
分布式光伏施工作业指导书
光伏电站项目施工作业指导书编制：审核：批准：日期：目录一、基本规定 (1)1.1开工前应具备下列条件： (1)1.2设备和材料的规格应符合设计要求 (1)1.3进场设备和材料证明文件均应齐全。
(1)1.4设备和器材的运输、保管，应符合本制度要求 (1)1.5隐蔽工程应符合下列要求： (1)1.6施工过程记录及相关试验记录应齐全。
(2)1.7当工程具备验收条件时，申请验收并提交相关验收资料 (2)1.8施工现场应设置“五牌一图”，现场围栏应满足相关要求. 2二、螺旋桩基础工程 (3)2.1目的 (3)2.3编制依据 (3)2.4部门职责 (3)2.5施工工艺流程 (3)2.6劳动力组织 (3)2.7设备器具配置 (4)2.8施工工艺 (5)2.9质量控制及检验 (8)三、安装工程 (11)3.1一般规定 (11)3.2支架安装 (12)3.3光伏组件安装 (15)3.4汇流箱安装 (18)3.5逆变器安装 (20)3.6电气二次系统 (22)3.7其它电气设备安装 (22)3.8防雷与接地 (22)3.9电缆 (23)四、设备和系统调试 (25)4.1一般规定 (25)4.2光伏组件串测试 (25)4.3逆变器调试 (27)五、安全和职业健康 (31)5.1一般规定 (31)5.2现场安全文明施工总体规划 (31)5.4职业健康管理 (33)5.5应急处理 (34)一、基本规定1.1开工前应具备下列条件：1、在工程开始施工之前，建设单位应取得相关的备案文件。
2、施工现场应具备水通、电通、路通、电信通及场地平整的条件。
3、施工单位的资质、特殊作业人员资格、施工机械、施工材料、计量器具等应报建设单位审查完毕。
4、开工所必需的施工图应通过会审；设计交底应完成。
5、施工单位根据施工总平面布置图要求布置施工临建设施应完毕。
6、工程定位测量基准应确立。
1.2设备和材料的规格应符合设计要求，不得在工程中使用不合格的设备材料。
屋顶分布式光伏电站施工组织方案
屋顶分布式光伏电站施工组织方案
一、背景
近年来，随着日益加剧的全球变暖，碳排放量的增加，政府正加大力度推行可再生能源的发展。
屋顶分布式光伏电站是一种新型的可再生能源发电项目，具有低能耗、低污染特点，可以有效地缓解供电压力。
因此，政府要求加快屋顶分布式光伏工程的施工工作，使之可以满足当前社会对电力的需求。
二、屋顶分布式光伏电站施工的组织方案
（1）确定建设目标
完成屋顶分布式光伏电站的建设，满足当地供电需求，并保证安全可靠的供电。
（2）确定建设范围
根据当地的资源状况，确定可供利用的建设用地，并规划屋顶分布式光伏项目的安装区域。
（3）物料清单准备
根据建设项目的规模，结合当地资源状况，确定采购物料的数量和类型，制定采购物料清单，以便施工顺利进行。
（4）现场组织及安全措施
a.建立施工管理小组，负责组织和监督施工；
b.聘请专业施工服务单位，及时有效地完成施工任务；
c.落实安全技术措施，确保施工安全；
d.落实环保技术措施，确保施工无污染；
（5）施工质量检查
对安装设备进行规范测试，控制施工质量，确保系统安全可靠。
分布式光伏电站施工方案
分布式光伏电站施工方案1.选址与规划首先，需要对施工地点进行选址和规划。
选择位置应寻找具备良好的光照条件、易连通电网的地块或建筑屋顶，避免树木、高层建筑、附近电缆等因素对光伏发电产生阻碍。
并根据地块大小、周边环境等因素进行光伏电站布局规划，确定容量以满足附近用电需求。
2.设计与准备根据选址与规划的结果，进行光伏电站的系统设计。
包括组件选型、组件布局、逆变器参数配置、电缆线路布置等。
同时，需完成工程准备工作，包括租赁设备、购买材料、组织人力等。
3.基础工程建设在施工前，需进行基础工程建设。
包括地面或建筑屋顶的清理、平整，并根据设计要求进行固定基础建设，保证光伏组件的稳定性。
如地面光伏电站，则需进行钢筋混凝土基础的施工。
4.光伏组件安装完成基础工程后，进行光伏组件的安装工作。
根据设计要求，将保存在仓库中的光伏组件安装在事先设计好的支架上，确保其稳定、安全。
5.系统接线与调试光伏组件安装完成后，进行系统的接线与调试。
将光伏组件与逆变器进行电缆连接，确保电流能够正常传输，并进行系统的调试工作，使其运行正常。
6.网络连接完成系统调试后，进行光伏电站与电网的连接工作。
根据当地电力部门的要求，设置电网接入点，确保光伏电站能够正常并网，并进行并网调试。
7.安全与检查完成电网接入后，对整个光伏电站进行安全与检查工作。
检查电站的接地、绝缘、保护装置等是否符合要求，确保工程的质量与安全。
8.运行与维护光伏电站建设完成后，需要进行运行与维护工作。
监测光伏电站的运行情况，包括发电量、系统性能等，并随时进行维护工作，保障光伏电站的正常运行。
以上为分布式光伏电站的施工方案，其中包括选址与规划、设计与准备、基础工程建设、光伏组件安装、系统接线与调试、网络连接、安全与检查以及运行与维护等工作。
通过合理的施工方案，可以确保分布式光伏电站的建设质量与安全，推动清洁能源的发展与利用。
分布式光伏电站施工方案
分布式光伏电站施工方案一、前言分布式光伏电站是利用太阳能光伏发电技术，将光伏组件分散布设在建筑屋顶、农田、河流等地，将多个小规模光伏系统连接在一起形成一个集中式的发电系统。
本文将探讨分布式光伏电站施工方案，包括选址、准备工作、光伏组件安装等内容，旨在为光伏电站建设提供具体指导。
二、选址2.1 地形地貌分析在选择分布式光伏电站的建设地点时，需要进行地形地貌分析，确保选址合适。
首先要选择阳光充足、没有高大建筑物阻挡阳光的地方，同时要考虑地面的承载能力和地质条件。
2.2 环境评估进行环境评估，包括周边环境是否适宜建设光伏电站，是否会对植被、野生动物等生态环境造成影响，以及是否符合相关法规法律要求。
三、准备工作3.1 设计施工方案在确定选址后，需要进行详细的设计施工方案，包括光伏组件布局图、支架设计、布线设计等，确保施工按照规划进行。
3.2 选购材料根据设计方案，选购光伏组件、支架、电缆等所需材料，保证施工过程顺利进行。
3.3 施工人员培训对施工人员进行相关培训，确保他们了解施工流程、安全注意事项等，提高施工效率和安全性。
四、施工流程4.1 场地准备清理选址场地，确保场地平整、无障碍物，为后续支架安装做好准备。
4.2 支架安装根据设计方案，在场地上安装支架，确保支架牢固、平整，保证光伏组件安装时的稳固性。
4.3 光伏组件安装将光伏组件安装在支架上，连接好电缆，进行焊接、固定等作业，确保光伏组件的安全性和稳定性。
4.4 系统调试完成光伏组件的安装后，进行系统调试，检查系统是否正常运行，确保发电效率和系统稳定性。
五、工程验收5.1 完工检查施工完成后，进行完工检查，检查光伏电站的安装情况、电缆连接质量等，确保施工符合设计标准。
5.2 系统投运经过工程验收合格后，将光伏电站系统正式投运使用，监测电站发电情况，及时处理问题。
六、总结分布式光伏电站的施工需要严格按照设计方案进行，选址、准备工作、施工流程等环节都至关重要。
屋顶分布式光伏电站设施工方案
屋顶分布式光伏电站设施工方案屋顶分布式光伏电站是一种通过在建筑物的屋顶上安装光伏发电设备，将太阳能转化为电能的系统。
它具有环保、可持续性和经济性等优点，因此受到了越来越多的关注。
在本文中，将详细介绍屋顶分布式光伏电站的设施工方案。
首先，设施工的第一步是选址。
屋顶分布式光伏电站需要充分利用太阳能资源，在选址时应考虑建筑物的朝向、阴影遮挡情况以及太阳照射时间等因素。
同时，建筑物的屋顶承重能力也需要进行评估，确保能够支撑光伏发电设备的重量。
选址确定后，下一步是制定建设计划。
建设计划需要考虑光伏发电设备的数量和布局。
设备的数量应根据建筑物的用电需求以及太阳能资源来确定。
而设备的布局则需要充分利用屋顶的空间，确保设备之间的间距合适，以便进行安装和维修。
随后，进行设备采购。
设备采购包括光伏发电板、逆变器、电池组等。
在采购时，应选择具有优质性能和可靠性的设备，并确保其符合国家标准和安全要求。
此外，还需要考虑设备的运输和安装等因素，以确保设备能够顺利到达施工现场并进行安装。
设备采购完成后，就可以开始进行安装工作了。
安装工作主要包括固定光伏发电板、安装逆变器等。
固定光伏发电板时，需要确保安装支架稳固、方向正确，并保证太阳能板与屋顶之间的间隙合适，以便通风散热。
安装逆变器时，需要考虑逆变器与电表、配电箱之间的连接问题，确保电能能够顺利注入电网。
安装完成后，还需要进行设备调试和系统连接。
设备调试主要是调整光伏发电板的角度和方向，以最大程度地捕捉太阳能。
系统连接则是将光伏发电设备与电池组、逆变器等设备进行连接，并连接到电网中。
在进行系统连接时，需要仔细检查每个连接点的安全性和电气性能，以确保设备能够正常工作。
最后，进行设备运维和监控。
设备运维包括定期清洁光伏发电板、检查设备的工作状态和在线监测系统等。
定期清洁可以防止光伏发电板上的灰尘和污垢影响发电效率。
检查设备的工作状态可以及时发现问题并进行维修。
在线监测系统可以实时监测光伏发电装置的发电情况，及时发现故障并做出相应的处理。
屋顶分布式光伏电站土建工程施工方案
屋顶分布式光伏电站土建工程施工方案1）预制仓基础及设备基础施工1.1模板施工本工程模板采用覆膜胶合板的施工工艺，确保混凝土外观工艺质量。
模板及其支架根据工程结构形式、荷载大小、地基土类别、施工设备和材料供应等条件进行设计。
模板及其支架具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载。
模板支模系统采用钢管支模架支撑体系，确保工程质量及工程进度。
模板施工严格按翻样图纸在模板加工场进行制作成型，现场拼装、就位和设支撑，模板安装就位后，由技术员、施工员按平整度及端面尺寸、标高、垂直度进行复核验收；浇注混凝土时派专人检查模板，发现异常情况及时处理。
框架柱、梁阳角部位采用钢管定位固定，确保成型混凝土的工艺质量。
模板工程施工工艺流程如下：模板配置计划本工程模板系统使用竹胶板、木方、钢管为支撑系统，因工期紧及单一性，不考虑周转，材料均一次备齐。
模板安装（1（2）安装方法：按照基础边线及图纸要求，在垫层上就地安装模板，用短木方将模板支撑于基坑侧壁上，采用φ48钢管进行加固。
模板拆除1 、侧模板须在混凝土强度不低于1.2MPa 时方可拆模。
2 、模板拆除前应有同条件养护试块报告作依据，并办理拆模申请表，报监理工程师审批。
3、模板拆除本着“先支的后拆、后支的先拆”的原则，拆除下的材料，及时清理维修，而后分类堆放到指定地点。
脱模剂选用响应招标文件要求，脱模剂采用无污染、无残留的优质脱模剂。
本工程拟采用水性脱模剂，并以化学脱模剂作为备选，具体适宜在工程开工后同监理工程师共同协商解决。
模板清修保养对已拆除的模板首先进行清理，然后采取必要的维修，修整后妥善保存，以备使用。
所有模板铺设前表面擦洗干净，在浇筑混凝土之前模板内不得残留任何杂物，所有板面都均匀地涂刷水性的脱模剂。
模板的质量要求（1）模板必须保证工程结构的形状，尺寸和位置正确。
尺寸宜采用规范规定的数值。
模板安装要特别讲求方整横平竖直。
分布式光伏发电项目施工方案
分布式光伏发电项目施工方案一、项目概况该分布式光伏发电项目位于地区，总规模为X兆瓦，分为若干个子项目进行施工。
主要建设内容包括光伏电站平台搭建、电池板安装、逆变器安装、电网接入等。
本施工方案旨在确保项目的顺利进行和高效完成。
二、安全措施1.项目负责人要负责施工现场的安全管理，并严格按照当地相关安全规定进行操作。
2.施工现场要设置明显的安全警示标志，并保持现场整洁，防止杂物堆积和绊倒等危险。
3.所有施工人员必须按规定佩戴好安全帽、防护手套和护目镜等个人防护装备。
4.高空作业时必须使用安全带，并按规定定期检查及更换安全带。
5.施工现场要做好防雷保护，安装避雷针和接地装置，确保施工人员的人身安全。
三、施工流程1.建设准备阶段1.1确定项目的施工范围和规模，制定详细的施工方案。
1.2租赁施工现场面积，并进行验收和规划。
1.3确定施工所需的人员和设备，并与相关厂商进行合作。
2.现场准备阶段2.1按照相关设计图纸进行平台搭建，确保平台的坚固稳定和合理布局。
2.2搭设施工棚和仓库，为施工人员提供工作及生活的场所。
2.3申请施工现场所需的临时用电，确保施工过程中有足够的电力供应。
3.设备安装阶段3.1进入电池板安装阶段，按照设计要求进行电池板的拼装和固定。
3.2逆变器安装，进行设备的连线和接地工作。
3.3安装设备监控系统，确保对项目运行情况的实时监控。
4.电网接入阶段4.1完成整个项目的设备安装后，进行电网接入试运行。
4.2进行电气设备和接线的检查，确保设备与电网的连通性和安全性。
4.3提交相关手续，完成电力公司的验收并与其签订发电协议。
4.4正式投产并开始发电。
四、质量控制1.施工现场要进行每日例行巡检，及时发现并解决施工过程中的质量问题。
2.严格按照设计要求和施工规范进行施工，确保设备的安装牢固可靠。
3.对关键节点进行重点检查，如设备固定、线缆连接等。
4.进行整体验收，确保项目综合施工质量符合相关要求。
五、环境保护1.在项目建设过程中，严格按照环保要求进行施工，确保不对周围环境造成污染。
屋顶分布式光伏发电项目设备和系统调试施工标准
屋顶分布式光伏发电工程设备和系统调试施工标准1.1一般规定1.1.1调试方案应报审完毕。
1.1.2设备和系统调试前，安装工作应完成并验收完成。
1.1.3室内安装的系统和设备调试前，建筑工程应具备以下条件：1全部装饰工作应完毕并清扫干净。
2装有空调或通风装置等特别设施的，应安装完毕，投入运行。
3受电后无法进展或影响运行安全的工作，应施工完毕。
1.2光伏组件串测试1.2.1光伏组件串测试前应具备以下条件：1全部光伏组件应依据设计文件数量和型号组串并接引完毕。
2汇流箱内各回路电缆应接引完毕，且标示应清楚、准确。
3汇流箱内的熔断器或开关应在断开位置。
4汇流箱及内部防雷模块接地应结实、牢靠，且导通良好。
5辐照度宜在高于或等于 700W/m2 的条件下测试。
1.2.2光伏组件串的检测应符合以下要求：1汇流箱内测试光伏组件串的极性应正确。
2一样测试条件下的一样光伏组件串之间的开路电压偏差不应大于 2%，但最大偏差不应超过 5V。
3在发电状况下应使用钳形万用表对汇流箱内光伏组件串的电流进展检测。
一样测试条件下且辐照度不应低于 700W/m2 时，一样光伏组件串之间的电流偏差不应大于 5%。
4光伏组件串电流温度应无超常温等特别状况。
5光伏组件串测试完成后，应依据本标准附录 B 的格式填写记录。
1.2.3逆变器投入运行前，宜将接入此逆变单元内的全部汇流箱测试完成。
1.2.4逆变器在投入运行后，汇流箱内的组串的投、退挨次应符合以下要求：1汇流箱的总开关具备灭弧功能时，其投、退应按以下步骤执行：（1）先投入光伏组件串小开关或熔断器，后投入汇流箱总开关。
（2）先退出汇流箱总开关，后退出光伏组件串小开关或熔断器。
2汇流箱总输出承受熔断器，分支回路光伏组件串的开关具备灭弧功能时，其投、退应按以下步骤执行：（1）先投入汇流箱总输出熔断器，后投入光伏组件串小开关。
（2）先退出箱内全部光伏组件串小开关，后退出汇流箱总输出熔断器。
3汇流箱输出和分支回路的光伏组件串均承受熔断器时，则投、退熔断器前，均应将逆变器解列。
分布式光伏施工技术要求
分布式光伏施工方法及技术要求（一）光伏板施工（1）施工工序测量放线→混凝土压块安装→光伏组件安装→汇流箱、逆变器等电气设备安装→设备接地→电缆敷设→光伏组件串接线连接→系统调试（2）测量放线1）根据太阳能电池板分格大样图，测出太阳能电池板平面分格；2）质量检验人员应及时对测量放线情况进行检查，并将其查验情况填入记录表。
（3）光伏组件的安装1）工艺流程光伏组件就位→安装螺栓→组件位置对齐→拧紧螺母→串接线连接→检查所有螺栓的拧紧度并作标记。
2）支架底梁安装①混凝土基础的安装，混凝土基础予埋件应竖直安装与砼良好的结合，混凝土基础予埋件应控制在公差允许的范围内，预埋件用电焊把槽钢底框焊接起来。
槽钢底框的对角线误差不大于±10mm，检验底梁（分前后横梁)和固定块。
如发现前后横梁因运输造成变形，应先将前后横梁校直。
②根据图纸区分前后横梁，以免将其混装。
③将前、后固定块分别安装在前后横梁上,将螺栓紧固。
④支架底梁安装。
将前、后横梁放置于钢支柱或基础上，连接底横梁,并用水平仪将底横梁调平调直，并将底梁与钢支柱（混凝土予埋件）固定。
①调整首末两根电池板固定杆的位置的并将其紧固其②将放线绳系于首末两根电池板固定杆的上下两端，并将其绷紧。
③以放线绳为基准分别调整其余电池板固定杆，使其在一个平面内。
④预紧固所有螺栓。
5）太阳能电池板安装①电池板的进场检验。
I、太阳能电池板应无变形、玻璃无损坏、划伤及裂纹。
II、测量太阳能电池板在阳光下的开路电压,电池板输出端与标识正负应吻合。
电池板正面玻璃无裂纹和损伤，背面无划伤毛刺等；安装之前在阳光下测量单块电池板的开路电压应符合电池板贴牌上规定电压值.②电池板安装I、电池板在运输和保管过程中,应轻搬轻放，不得有强烈的冲击和振动，不得横置重压，电池板重量较重的在安装过程中应两人协同安装.II、电池板的安装应自下而上逐块安装，螺杆的安装方向为自内向外,并紧固电池板螺栓.安装过程中必须轻拿轻放以免破坏表面的保护玻璃；电池板的连接螺栓应有弹簧垫圈和平垫圈，螺栓先进性予紧。
分布式光伏项目建设标准及流程
分布式光伏项目建设标准及流程一、概述随着能源危机日益严重和环境问题的凸显，人们对清洁能源的需求日益增加。
分布式光伏项目作为一种清洁能源项目，受到了广泛的关注和支持。
然而，分布式光伏项目建设涉及复杂的技术标准和规范，建设流程也需要严格遵循，才能确保项目的顺利进行和高效运行。
本文将就分布式光伏项目建设的标准及流程进行探讨。
二、分布式光伏项目建设的标准1. 国家标准我国作为世界上光伏装机容量最大的国家之一，针对分布式光伏项目建设已经制定了一系列的国家标准。
这些国家标准包括了项目选址、设计规范、建设施工、运维管理等方面的要求，旨在保障分布式光伏项目的建设质量和安全运行。
2. 行业标准除了国家标准之外，分布式光伏项目建设还需遵循行业标准。
行业标准通常是由行业协会或者专业研究机构制定的，其内容更贴近实际建设和运营管理，更具操作性和针对性。
三、分布式光伏项目建设的流程1. 前期规划前期规划是分布式光伏项目建设的关键阶段，其主要工作包括确定项目选址、进行资源评估、进行土地规划、编制可行性研究报告等。
这些工作的开展对后期的项目建设和运营至关重要。
2. 设计阶段设计阶段是项目建设的核心阶段，项目的设计质量直接关系到项目的建设和运营情况。
项目设计不仅需要满足国家和行业标准的要求，还需要充分考虑当地的自然环境、气候特点、土壤条件等因素。
3. 施工阶段施工阶段是将设计方案变为现实的阶段，其实施质量直接决定了项目的后期运行情况。
在施工阶段，需要严格按照设计图纸和施工规范进行施工，确保项目的建设质量。
4. 并网阶段分布式光伏项目建设完成后，还需要进行并网手续的办理，将项目接入电网。
在这一阶段，需要与电网企业进行交流，制定接入方案，并按照要求进行系统调试和验收。
5. 运维管理项目建设完成后，需要进行运维管理，保障项目的安全、高效运行。
运维管理涉及设备检修、电网管理、项目数据监测、安全管理等多方面工作。
四、结论分布式光伏项目建设是一个复杂的过程，既需要遵循国家和行业的技术标准，又需要按照一定的流程进行。
分布式家庭光伏并网电站施工规范标准
分布式家庭光伏并网电站施工规范总则1、为鼓励及促进分布式家庭光伏并网电站的推广应用，规范化分布式家庭光伏并网电站安装、施工的流程及具体实施过程，制定本规范。
2、本规范适用于新建、改建和扩建的分布式家庭并网电站，对于与建筑相结合的光伏电站同时应符合其他建筑、电气相关标准要求。
3、施工范围包括分布式家庭光伏并网电站内的所有土建工程、设备安装工程、电气工程、设备调试、防雷接地等。
4、施工人员在施工前应熟悉本规范和现行有关安全技术标准及产品的技术文件，并按要求操作。
施工人员应具有一定的电气知识。
5、在光伏电站施工中，除应符合本规范外，还应符合国家现行有关标准的规定。
6、本标准由敖龙龙提出并负责解释。
本标准主要起草人：敖龙龙1、范围本规范适应于安装容量：1MW 以下（含）分布式光伏电站。
1MW 以上分布式光伏电站同样适用2、规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规定，但鼓励根据本规定达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规定。
<光伏发电站施工规范><电气安装施工规范><建筑施工规范等>3、术语和定义本规范采用了下列名词和术语3.1、分布式光伏并网电站distributed grid-tied solar system本规范所指分布式光伏并网电站指接入10kV 及以下电压等级，单个并网点接入容量6MW 以下在地理上具有分散性相互之间不公用并网点的的光伏并网发电电站系统。
3.2 、家庭并网光伏电站house-uesd grid-tied solar system本规范所指家庭并网光伏电站指安装容量：三相30kW 以下（含），单相10kW 以下（含）的居民并网电站和安装容量：三相50kW 以下（含），单相10kW 以下（含）的公共建筑的并网电站。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分布式光伏电站施工标准
1、总则
1.1为保证光伏发电站工程的施工质量，促进工程施工技术水平的提高，确保光伏发电站建设的安全可靠，制定本标准。
1.2本标准适用于新建、改建和扩建的屋顶分布式并网型光伏发电站，不适用于建筑一体化光伏发电站工程。
1.3光伏发电站施工前应编制施工组织设计文件，并制订专项应急预案。
1.4光伏发电站工程的施工，除应符合本标准外，尚应符合国家现行有关标准的规定。
2、术语
2.1光伏组件
指具有封装及内部联接的，能单独提供直流电的输出、最小不可分割的太阳电池组合装置，又称为太阳电池组件。
2.2光伏组件串
在光伏发电系统中，将若干个光伏组件串联后，形成具有一定直流输出电压的电路单元。
简称组件串或组串。
2.3光伏支架
光伏发电系统中为了摆放、安装、固定光伏组件而设计的专用支架。
简称支架。
2.4方阵（光伏方阵）
由若干个太阳电池组件或太阳电池板在机械和电气上按一定方
式组装在一起并且有固定的支撑结构而构成的直流发电单元。
又称为光伏方阵。
2.5汇流箱
在光伏发电系统中将若干个光伏组件串并联汇流后接入的装置。
2.6逆变器
光伏发电站内将直流电变换成交流电的设备。
2.7并网光伏发电站
直接或间接接入公用电网运行的光伏发电站。
3、基本规定
3.1开工前应具备下列条件：
3.1.1在工程开始施工之前，建设单位应取得相关的施工许可文件。
3.1.2施工现场应具备水通、电通、路通、电信通及场地平整的条件。
3.1.3施工单位的资源、特殊作业人员资格、施工机械、施工材料、计量器具等应报监理单位审查完毕。
3.1.4开工所必须的施工图应通过会审；设计交底应完成；施工组织设计及重大施工方案应已审批；项目划分及质量评定标准应确定。
3.1.5施工单位根据施工总平面布置图要求布置施工临建设施应完毕。
3.1.6工程定位测量基准应确立。
3.2设备和材料的规格应符合设计要求，不得在工程中使用不合
格的设备材料。
3.3进场设备和材料的合格证、说明书、测试记录、附件、备件等均应齐全。
3.4设备和器材的运输、保管，应符合本标准要求；当产品有特殊要求时，应满足产品要求的专门规定。
3.5隐蔽工程应符合下列要求：
3.5.1隐蔽工程隐蔽前，施工单位应根据工程质量评定验收标准进行自检，自检合格后向监理方提出验收申请。
3.5.2应经监理工程师验收合格后方可进行隐蔽，隐蔽工程验收签证单应按照现行行业标准相关要求的格式进行填写。
3.6施工过程记录及相关试验记录应齐全。
4、土建工程
4.1一般规定
4.1.1土建工程的施工应按照现行国家标准《建筑工程施工质量验收统一标准》GB50300的相关规定执行。
4.1.2测量放线工作应按照现行国家标准《工程测量标准》
GB50026的相关规定执行。
4.1.3土建工程中使用的原材料进厂时，应进行下列检测：
1原材料进场时应对品种、规格、外观和尺寸进行验收，材料包装应完好，应有产品合格证书、中文说明书及相关性能的检测报告。
2钢筋进场时，应按现行国家标准《钢筋混凝土用钢》GB1499等的规定抽取试件作力学性能检验。
3水泥进场时应对其品种、级别、包装或散装仓号、出厂日期等进行检查，并应对其强度、安定性及其他必要的性能指标进行复验，其质量应符合现行国家标准《通用硅酸盐水泥》GB175等的规定。
4.1.4当国家规定或合同约定应对材料进行见证检测时或对材料的质量发生争议时，应进行见证检测。
4.1.5原材料进场后应分类进行保管，对钢筋、水泥等材料应存放在能避雨、雪的干燥场所，并应做好各项防护措施。
4.1.6混凝土结构工程的施工应符合现行国家标准《混凝土结构工程施工质量验收标准》GB50204的相关规定。
4.1.7对掺用外加剂的混凝土，相关质量及应用技术应符合现行国家标准《混凝土外加剂》GB8076和《混凝土外加剂应用技术标准》GB50119的相关规定。
4.1.8混凝土的冬期施工应符合现行行业标准《建筑工程冬期施工规程》JGJ/T104的相关规定。
4.1.9需要进行沉降观测的建（构）筑物，应及时设立沉降观测标志，做好沉降观测记录。
4.1.10隐蔽工程可包括：混凝土浇筑前的钢筋检查、混凝土基础基槽回填前的质量检查等。
隐蔽工程的验收应符合本标准第3.0.5跳的要求。
4.2支架基础
4.2.1混凝土独立基础、条形基础的施工应按照现行国家标准《混凝土结构工程施工质量验收标准》GB50204的相关规定执行，并应符
合下列要求：
1在混凝土浇筑前应先进行基槽验收，轴线、基坑尺寸、基底标高应符合设计要求。
基坑内浮土、杂物应清理干净。
2基础拆模后，应对外观质量和尺寸偏差进行检查，并及时对缺陷进行处理。
3外露的金属预埋件应进行防腐处理。
4在同一支架基础混凝土浇筑时，宜一次浇筑完成，混凝土浇筑间歇时间不应超过混凝土初凝时间，超过混凝土初凝时间应做施工缝处理。
5混凝土浇筑完毕后，应及时采取有效的养护措施。
6支架基础在安装支架前，混凝土养护应达到70%强度。
7支架基础的混凝土施工应根据与施工方式相一致的且便于控制施工质量的原则，按工作班次及施工段划分为若干检验批。
8预制混凝土基础不应有影响结构性能、使用功能的尺寸偏差，对超过尺寸允许平常且影响结构性能、使用功能的部位，应按技术处理方案进行处理，并重新检查验收。
4.2.2桩式基础的施工应执行国家现行标准《建筑地基基础工程施工质量验收标准》GB50202及《建筑桩基技术标准》JGJ94的相关规定，并应符合下列要求：
1压（打、旋）式桩在进场后和施工前应进行外观及桩体质量检查。
2成桩设备的就位应稳固，设备在成桩过程中不应出现倾斜和偏
移。
3压桩过程中应检查压力、桩垂直度及压入深度。
4压（打、旋）入桩施工过程中，桩身应保持竖直，不应偏心加载。
