电感耦合等离子体化学气相沉积icpcvd的工作原理

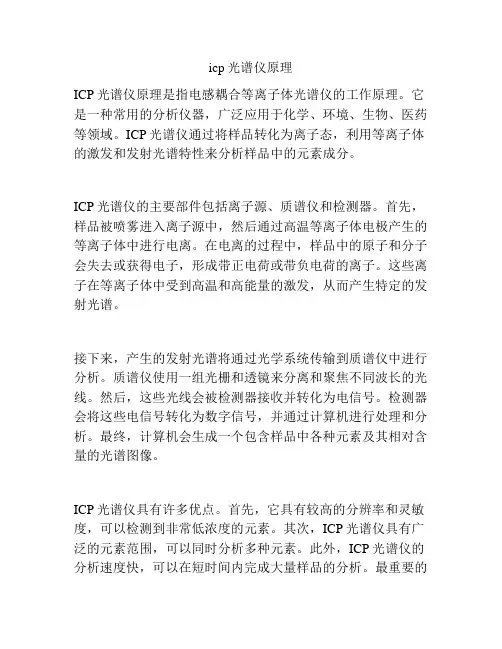

icp光谱仪原理
icp光谱仪原理ICP光谱仪原理是指电感耦合等离子体光谱仪的工作原理。
它是一种常用的分析仪器，广泛应用于化学、环境、生物、医药等领域。
ICP光谱仪通过将样品转化为离子态，利用等离子体的激发和发射光谱特性来分析样品中的元素成分。
ICP光谱仪的主要部件包括离子源、质谱仪和检测器。
首先，样品被喷雾进入离子源中，然后通过高温等离子体电极产生的等离子体中进行电离。
在电离的过程中，样品中的原子和分子会失去或获得电子，形成带正电荷或带负电荷的离子。
这些离子在等离子体中受到高温和高能量的激发，从而产生特定的发射光谱。
接下来，产生的发射光谱将通过光学系统传输到质谱仪中进行分析。
质谱仪使用一组光栅和透镜来分离和聚焦不同波长的光线。
然后，这些光线会被检测器接收并转化为电信号。
检测器会将这些电信号转化为数字信号，并通过计算机进行处理和分析。
最终，计算机会生成一个包含样品中各种元素及其相对含量的光谱图像。
ICP光谱仪具有许多优点。
首先，它具有较高的分辨率和灵敏度，可以检测到非常低浓度的元素。
其次，ICP光谱仪具有广泛的元素范围，可以同时分析多种元素。
此外，ICP光谱仪的分析速度快，可以在短时间内完成大量样品的分析。
最重要的是，ICP光谱仪具有较低的检测限和较高的准确性，可以提供可靠的分析结果。
然而，ICP光谱仪也存在一些局限性。
首先，它需要高纯度的样品和标准溶液来校准仪器和进行定量分析。
其次，ICP光谱仪对样品的处理要求较高，需要进行样品前处理和稀释。
此外，ICP光谱仪的设备和运行成本较高，对于一些小型实验室来说可能不太实用。
总的来说，ICP光谱仪原理是通过将样品转化为离子态，并利用等离子体的激发和发射光谱特性来分析样品中的元素成分。
它具有高分辨率、高灵敏度、广泛的元素范围和快速分析速度等优点，但也存在一些局限性。
ICP光谱仪在化学、环境、生物、医药等领域具有重要应用价值，对于研究和分析元素成分具有重要意义。

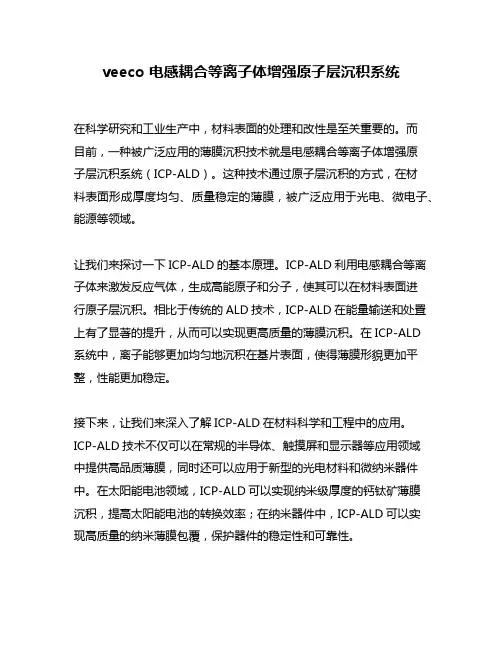

veeco 电感耦合等离子体增强原子层沉积系统
veeco 电感耦合等离子体增强原子层沉积系统在科学研究和工业生产中，材料表面的处理和改性是至关重要的。
而目前，一种被广泛应用的薄膜沉积技术就是电感耦合等离子体增强原子层沉积系统（ICP-ALD）。
这种技术通过原子层沉积的方式，在材料表面形成厚度均匀、质量稳定的薄膜，被广泛应用于光电、微电子、能源等领域。
让我们来探讨一下ICP-ALD的基本原理。
ICP-ALD利用电感耦合等离子体来激发反应气体，生成高能原子和分子，使其可以在材料表面进行原子层沉积。
相比于传统的ALD技术，ICP-ALD在能量输送和处置上有了显著的提升，从而可以实现更高质量的薄膜沉积。
在ICP-ALD系统中，离子能够更加均匀地沉积在基片表面，使得薄膜形貌更加平整，性能更加稳定。
接下来，让我们来深入了解ICP-ALD在材料科学和工程中的应用。
ICP-ALD技术不仅可以在常规的半导体、触摸屏和显示器等应用领域中提供高品质薄膜，同时还可以应用于新型的光电材料和微纳米器件中。
在太阳能电池领域，ICP-ALD可以实现纳米级厚度的钙钛矿薄膜沉积，提高太阳能电池的转换效率；在纳米器件中，ICP-ALD可以实现高质量的纳米薄膜包覆，保护器件的稳定性和可靠性。
ICP-ALD技术在能源存储与转化、光学薄膜、传感器、表面科学与催化等领域都有着广泛的应用前景。
通过ICP-ALD技术，可以实现对材料表面能级、晶格结构等物理性质的精确控制，从而为材料科学研究和工业生产提供了崭新的思路。
可以看出ICP-ALD技术在材料表面处理和薄膜沉积领域具有广阔的应用前景，不仅在传统的半导体和光电领域有着广泛的应用，同时也在新兴的纳米器件、能源材料等领域具有着重要作用。
随着技术的不断发展和完善，相信ICP-ALD技术将为材料科学和工程领域带来更多的惊喜和突破。
以上就是对ICP-ALD技术的全面评估和深度探讨，希望对您有所帮助。
如果您对相关内容还有其他疑问或者需要进一步了解，欢迎随时咨询。

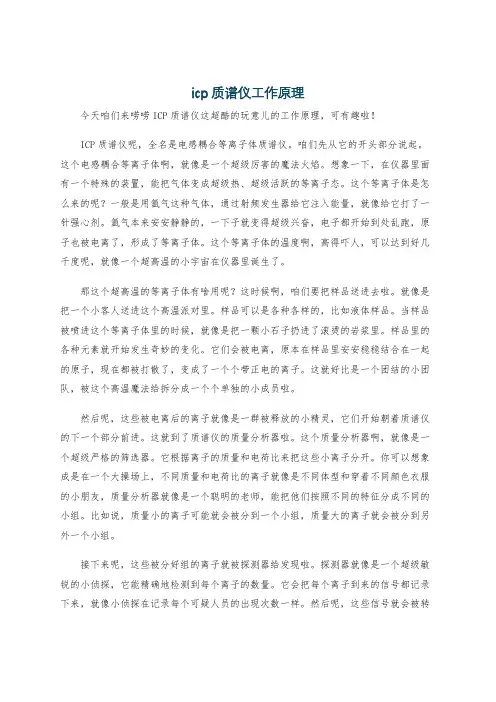

icp质谱仪工作原理
icp质谱仪工作原理今天咱们来唠唠ICP质谱仪这超酷的玩意儿的工作原理，可有趣啦！ICP质谱仪呢，全名是电感耦合等离子体质谱仪。
咱们先从它的开头部分说起。
这个电感耦合等离子体啊，就像是一个超级厉害的魔法火焰。
想象一下，在仪器里面有一个特殊的装置，能把气体变成超级热、超级活跃的等离子态。
这个等离子体是怎么来的呢？一般是用氩气这种气体，通过射频发生器给它注入能量，就像给它打了一针强心剂。
氩气本来安安静静的，一下子就变得超级兴奋，电子都开始到处乱跑，原子也被电离了，形成了等离子体。
这个等离子体的温度啊，高得吓人，可以达到好几千度呢，就像一个超高温的小宇宙在仪器里诞生了。
那这个超高温的等离子体有啥用呢？这时候啊，咱们要把样品送进去啦。
就像是把一个小客人送进这个高温派对里。
样品可以是各种各样的，比如液体样品。
当样品被喷进这个等离子体里的时候，就像是把一颗小石子扔进了滚烫的岩浆里。
样品里的各种元素就开始发生奇妙的变化。
它们会被电离，原本在样品里安安稳稳结合在一起的原子，现在都被打散了，变成了一个个带正电的离子。
这就好比是一个团结的小团队，被这个高温魔法给拆分成一个个单独的小成员啦。
然后呢，这些被电离后的离子就像是一群被释放的小精灵，它们开始朝着质谱仪的下一个部分前进。
这就到了质谱仪的质量分析器啦。
这个质量分析器啊，就像是一个超级严格的筛选器。
它根据离子的质量和电荷比来把这些小离子分开。
你可以想象成是在一个大操场上，不同质量和电荷比的离子就像是不同体型和穿着不同颜色衣服的小朋友，质量分析器就像是一个聪明的老师，能把他们按照不同的特征分成不同的小组。
比如说，质量小的离子可能就会被分到一个小组，质量大的离子就会被分到另外一个小组。
接下来呢，这些被分好组的离子就被探测器给发现啦。
探测器就像是一个超级敏锐的小侦探，它能精确地检测到每个离子的数量。
它会把每个离子到来的信号都记录下来，就像小侦探在记录每个可疑人员的出现次数一样。

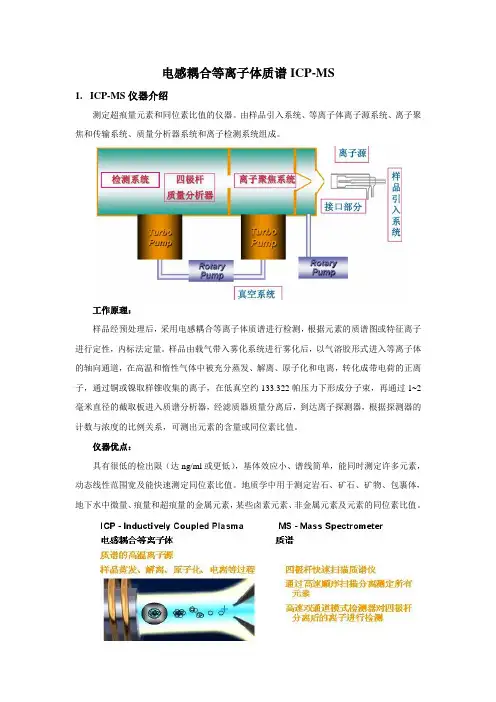

电感耦合等离子体质谱ICP-MS的原理与操作
电感耦合等离子体质谱ICP-MS1.ICP-MS仪器介绍测定超痕量元素和同位素比值的仪器。
由样品引入系统、等离子体离子源系统、离子聚焦和传输系统、质量分析器系统和离子检测系统组成。
工作原理：样品经预处理后，采用电感耦合等离子体质谱进行检测，根据元素的质谱图或特征离子进行定性，内标法定量。
样品由载气带入雾化系统进行雾化后，以气溶胶形式进入等离子体的轴向通道，在高温和惰性气体中被充分蒸发、解离、原子化和电离，转化成带电荷的正离子，通过铜或镍取样锥收集的离子，在低真空约133.322帕压力下形成分子束，再通过1~2毫米直径的截取板进入质谱分析器，经滤质器质量分离后，到达离子探测器，根据探测器的计数与浓度的比例关系，可测出元素的含量或同位素比值。
仪器优点：具有很低的检出限（达ng/ml或更低），基体效应小、谱线简单，能同时测定许多元素，动态线性范围宽及能快速测定同位素比值。
地质学中用于测定岩石、矿石、矿物、包裹体，地下水中微量、痕量和超痕量的金属元素，某些卤素元素、非金属元素及元素的同位素比值。
2.ICP产生原理ICP-MS所用电离源是感应耦合等离子体（ICP），它与原子发射光谱仪所用的ICP是一样的，其主体是一个由三层石英套管组成的炬管，炬管上端绕有负载线圈，三层管从里到外分别通载气，辅助气和冷却气，负载线圈由高频电源耦合供电，产生垂直于线圈平面的磁场。
如果通过高频装置使氩气电离，则氩离子和电子在电磁场作用下又会与其它氩原子碰撞产生更多的离子和电子，形成涡流。
强大的电流产生高温，瞬间使氩气形成温度可达10000k 的等离子焰炬。
样品由载气带入等离子体焰炬会发生蒸发、分解、激发和电离，辅助气用来维持等离子体，需要量大约为1 L/min。
冷却气以切线方向引入外管，产生螺旋形气流，使负载线圈处外管的内壁得到冷却，冷却气流量为10-15 L/min。
使用氩气作为等离子气的原因：氩的第一电离能高于绝大多数元素的第一电离能(除He、F、Ne外)，且低于大多数元素的第二电离能(除Ca、Sr、Ba等)。
PECVD的工作原理
PECVD的工作原理PECVD即等离子体增强化学气相沉积（Plasma-Enhanced Chemical Vapor Deposition），是一种用于薄膜制备的技术。
它通过在反应室中生成和控制等离子体来沉积材料薄膜。
下面将详细介绍PECVD的工作原理。
1.等离子体的产生：等离子体是PECVD的关键部分，可以通过几种方式产生。
最常见的方法是通过将反应室内的气体电离来产生等离子体。
通过加入电压或放电电流来产生等离子体，电离的气体分子和碗粒在电场中被加速，形成激发态和离子。
这些活性粒子与反应室中的气体和基片相互作用，从而实现薄膜的沉积。
2.推动气体的选择：在PECVD中，推动气体通常选择稀释的惰性气体（如氩气）。
这些气体的主要作用是传递能量，使反应室内的气体电离，形成等离子体。
此外，推动气体还可帮助维持反应室内的稳定等离子体状态。
3.反应气体的选择：反应气体是PECVD中另一个重要的组成部分。
反应气体通过在等离子体中发生化学反应，形成沉积用的薄膜。
反应气体可以是有机气体、无机气体或二者的混合物，具体的选择取决于需要沉积的材料。
例如，硅氢化物（SiH4）和氨气（NH3）可用于沉积硅氮化薄膜。
4.基片的放置和加热：基片是PECVD中薄膜沉积的目标。
在工作过程中，基片通常被放置在等离子体发生装置的下方。
为了实现均匀的薄膜沉积，基片通常被加热。
加热可以提高反应的速率和质量，并使沉积的薄膜具有更好的附着力和致密性。
5.薄膜沉积：当等离子体和反应气体碰撞在基片上时，化学反应发生，形成沉积用的薄膜。
等离子体的存在可以降低活化能，从而使反应能够在较低的温度下发生。
此外，等离子体还可以提供足够的活性粒子来控制沉积的过程，如沉积速率、化学组成和薄膜性质。
6.控制和监测：PECVD过程中的控制和监测是确保薄膜具有所需性质的重要步骤。
通过调节反应气体的流量和压力，可以控制薄膜的厚度和化学组成。
同时，通过监测等离子体发生器的功率和频率，可以提供关于等离子体活性的信息。

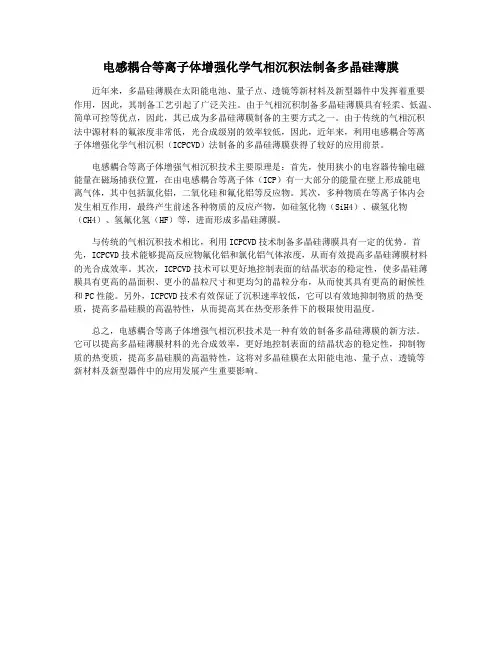

电感耦合等离子体增强化学气相沉积法制备多晶硅薄膜
电感耦合等离子体增强化学气相沉积法制备多晶硅薄膜近年来，多晶硅薄膜在太阳能电池、量子点、透镜等新材料及新型器件中发挥着重要作用，因此，其制备工艺引起了广泛关注。
由于气相沉积制备多晶硅薄膜具有轻柔、低温、简单可控等优点，因此，其已成为多晶硅薄膜制备的主要方式之一。
由于传统的气相沉积法中源材料的氟浓度非常低，光合成级别的效率较低，因此，近年来，利用电感耦合等离子体增强化学气相沉积（ICPCVD）法制备的多晶硅薄膜获得了较好的应用前景。
电感耦合等离子体增强气相沉积技术主要原理是：首先，使用狭小的电容器传输电磁能量在磁场捕获位置，在由电感耦合等离子体（ICP）有一大部分的能量在壁上形成能电离气体，其中包括氯化铝，二氧化硅和氟化铝等反应物。
其次，多种物质在等离子体内会发生相互作用，最终产生前述各种物质的反应产物，如硅氢化物（SiH4）、碳氢化物（CH4）、氢氟化氢（HF）等，进而形成多晶硅薄膜。
与传统的气相沉积技术相比，利用ICPCVD技术制备多晶硅薄膜具有一定的优势。
首先，ICPCVD技术能够提高反应物氟化铝和氯化铝气体浓度，从而有效提高多晶硅薄膜材料的光合成效率。
其次，ICPCVD技术可以更好地控制表面的结晶状态的稳定性，使多晶硅薄膜具有更高的晶面积、更小的晶粒尺寸和更均匀的晶粒分布，从而使其具有更高的耐候性和PC性能。
另外，ICPCVD技术有效保证了沉积速率较低，它可以有效地抑制物质的热变质，提高多晶硅膜的高温特性，从而提高其在热变形条件下的极限使用温度。
总之，电感耦合等离子体增强气相沉积技术是一种有效的制备多晶硅薄膜的新方法。
它可以提高多晶硅薄膜材料的光合成效率，更好地控制表面的结晶状态的稳定性，抑制物质的热变质，提高多晶硅膜的高温特性，这将对多晶硅膜在太阳能电池、量子点、透镜等新材料及新型器件中的应用发展产生重要影响。
PECVD的工作原理
PECVD的工作原理PECVD（Plasma Enhanced Chemical Vapor Deposition）是一种常用的薄膜沉积技术，其工作原理主要是通过等离子体激发化学反应产生的沉积膜。
本文将详细介绍PECVD的工作原理。
一、等离子体激发化学反应1.1 等离子体的产生：在PECVD系统中，气体通常通过射频或者微波等方式被激发，形成等离子体。
这些激发的气体份子会失去电子，形成正离子和自由电子。
1.2 化学反应：在等离子体的作用下，气体份子会发生化学反应，产生各种活性物种，如氢离子、氮气等。
这些活性物种会与沉积膜的前体气体反应，形成沉积膜。
二、沉积膜的形成2.1 沉积膜的前体气体：在PECVD过程中，通常会使用一种或者多种前体气体，如二甲基硅烷、氨气等。
这些前体气体在等离子体的作用下会发生化学反应。
2.2 沉积膜的生长：活性物种与前体气体反应后，会在基底表面沉积形成薄膜。
沉积膜的生长速率取决于等离子体的能量和浓度，以及前体气体的浓度。
2.3 沉积膜的性质：沉积膜的性质取决于前体气体的选择、沉积条件等因素。
通过调节这些参数，可以控制沉积膜的厚度、结构和性能。
三、表面活性物种的作用3.1 活性物种的作用：在PECVD过程中，活性物种起着至关重要的作用，它们可以促进前体气体的分解和反应，加速沉积膜的生长。
3.2 活性物种的选择：不同的活性物种对沉积膜的影响不同，因此在PECVD过程中需要选择合适的活性物种，以获得所需的沉积膜性质。
3.3 活性物种的控制：通过调节等离子体的能量和浓度，可以控制活性物种的生成和浓度，从而调节沉积膜的生长速率和性质。
四、基底表面的影响4.1 基底表面处理：在PECVD过程中，基底表面的处理对沉积膜的质量和附着力有重要影响。
通常会采用表面清洁、活化等方法，以改善沉积膜的性能。
4.2 基底表面温度：基底表面的温度也会影响沉积膜的生长速率和结构。
通过控制基底表面温度，可以调节沉积膜的晶体结构和应力状态。
PECVD的工作原理
PECVD的工作原理2009-03-13 21:11PECVDPECVD--等离子体化学气相沉积法是借助微波或射频等使含有薄膜组成原子的气体电离，在局部形成等离子体，而等离子体化学活性很强，很容易发生反应，在基片上沉积出所期望的薄膜。
为了使化学反应能在较低的温度下进行，利用了等离子体的活性来促进反应，因而这种CVD称为等离子体增强化学气相沉积(PECVD).实验机理：辉光放电等离子体中：电子密度高(109~1012/cm3)电子气温度比普通气体分子温度高出10-100倍虽环境温度(100-300℃)，但反应气体在辉光放电等离子体中能受激分解，离解和离化，从而大大提高了参与反应物的活性。
因此，这些具有高反应活性的中性物质很容易被吸附到较低温度的基本表面上，发生非平衡的化学反应沉积生成薄膜。
优点：基本温度低；沉积速率快；成膜质量好，针孔少，不易龟裂。
缺点：1.设备投资大、成本高，对气体的纯度要求高；2.涂层过程中产生的剧烈噪音、强光辐射、有害气体、金属蒸汽粉尘等对人体有害；3.对小孔孔径内表面难以涂层等。
例子：在PECVD工艺中由于等离子体中高速运动的电子撞击到中性的反应气体分子，就会使中性反应气体分子变成碎片或处于激活的状态容易发生反应。
衬底温度通常保持在350℃左右就可以得到良好的SiOx或SiNx薄膜，可以作为集成电路最后的钝化保护层，提高集成电路的可靠性。
几种PECVD装置图（a）是一种最简单的电感耦合产生等离子体的PECVD装置，可以在实验室中使用。
图b）它是一种平行板结构装置。
衬底放在具有温控装置的下面平板上，压强通常保持在133Pa左右，射频电压加在上下平行板之间，于是在上下平板间就会出现电容耦合式的气体放电，并产生等离子体。
图（c）是一种扩散炉内放置若干平行板、由电容式放电产生等离子体的PECVD装置。
它的设计主要为了配合工厂生产的需要，增加炉产量。
电感耦合等离子体增强型化学气相沉积系统
电感耦合等离子体增强型化学气相沉积系统
电感耦合等离子体增强型化学气相沉积系统是一种用于制备薄膜材料的设备。
它利用等离子体化学气相沉积（PECVD）技术，在真空条件下通过将气体中的前体分子激发至等离子体状态，使其在基底表面沉积形成所需的薄膜材料。
这种系统通常由以下几个主要组件组成：
1. 真空室：用于创建高真空环境，并防止气体泄漏。
2. 电感耦合等离子体发生器：通过高频电源产生高能离子，用来激发气体中的前体分子。
3. 前体供应系统：用于提供所需的前体分子，可以通过气体或液体形式供应。
4. 基底支撑台：用于承载待沉积的基底材料，并提供加热、旋转等功能，以改善薄膜的均匀性。
5. 气体处理系统：用于处理和净化前体分子和副产物中的残留杂质。
系统的操作流程通常包括以下几个步骤：
1. 将基底放置在基底支撑台上，并将其放入真空室中。
2. 创建高真空环境，并使用气体处理系统净化气体。
3. 打开前体供应系统，并将所需的前体分子引入真空室。
4. 打开电感耦合等离子体发生器，产生等离子体，并将其激发的气体与基底反应，形成薄膜沉积。
5. 控制沉积时间和沉积条件，以实现所需的薄膜厚度和组分。
6. 完成沉积后，关闭前体供应系统和等离子体发生器。
7. 通过减压排气系统，将真空室内的气体排至大气。
电感耦合等离子体增强型化学气相沉积系统可应用于多种薄膜材料的制备，如氮化硅、二氧化硅、氧化锌、碳膜等，具有较高的沉积速率、较好的均匀性和良好的精密控制能力。
在材料科学、电子器件制备等领域有着广泛的应用。
电感耦合等离子体原理
电感耦合等离子体原理电感耦合等离子体（ICP）是一种高温等离子体源，广泛应用于质谱分析、光谱分析、表面处理等领域。
它利用感应加热产生的高频电场将气体放电，形成等离子体，并通过外加的直流或射频电场来维持等离子体的稳定。
在ICP中，气体在高频电磁场中被激发，产生高温等离子体，从而实现对样品的分析和处理。
ICP的基本原理是利用感应加热产生高频电场，使气体放电产生等离子体。
感应加热是通过线圈产生的高频电磁场使气体产生涡流加热，从而使气体升温并放电。
在ICP的放电室内，气体分子受到高频电场的激发，电子被激发到高能级，形成等离子体。
等离子体的温度可以达到10000K以上，具有很高的能量，可以对样品进行高效的离子化和激发，适用于各种样品的分析。
ICP的等离子体稳定性和高温度是其优势之一。
高温度可以使样品充分离子化，提高质谱分析的灵敏度和准确度。
同时，高温度还有利于激发样品中的原子和分子，产生丰富的光谱信息。
另外，ICP的等离子体还具有很高的能量，可以对样品进行高效的离子化和激发，适用于各种样品的分析。
ICP的应用范围非常广泛，主要包括质谱分析、光谱分析和表面处理。
在质谱分析中，ICP-MS（电感耦合等离子体质谱）是一种高灵敏度、高选择性的分析方法，广泛应用于地球化学、环境监测、生物医药等领域。
在光谱分析中，ICP-OES （电感耦合等离子体光谱发射光谱）可以对样品中的元素进行定量分析，具有快速、准确、多元素分析的优势。
此外，ICP还可以用于表面处理，如等离子体刻蚀、等离子体镀膜等领域。
总之，电感耦合等离子体源是一种高温等离子体源，具有等离子体稳定性和高温度的优势，广泛应用于质谱分析、光谱分析和表面处理等领域。
它的原理是利用感应加热产生高频电场，使气体放电产生等离子体，适用于各种样品的分析和处理。
ICP的应用前景非常广阔，将在更多领域发挥重要作用。
等离子体增强化学气相沉积原理
等离子体增强化学气相沉积（PECVD）原理引言等离子体增强化学气相沉积（Plasma-Enhanced Chemical Vapor Deposition，PECVD）是一种常用的薄膜制备技术，广泛应用于半导体、光电子、显示器件等领域。
PECVD利用等离子体的激活作用，通过化学反应在基底表面沉积出薄膜。
本文将详细解释PECVD的基本原理，包括等离子体的产生、等离子体与气相反应物的相互作用以及薄膜的沉积过程。
等离子体的产生在PECVD中，等离子体的产生是实现薄膜沉积的关键步骤。
等离子体是一种带电的、部分电离的气体，其产生需要在低压条件下施加外加电场。
常见的等离子体产生方式有射频（Radio Frequency，RF）放电、微波（Microwave，MW）放电和电子回旋共振（Electron Cyclotron Resonance，ECR）放电。
以射频放电为例，其原理如下： 1. 在真空室中放置两个电极，其中一个电极作为基底（或称为工作电极），另一个电极作为对电极。
2. 将反应气体充入真空室，使压力降至较低的范围（通常在几十帕至几百帕之间）。
3. 施加射频高频电场，使得工作电极上的反应气体电离，形成等离子体。
4. 等离子体中的电子和正离子在电场的作用下不断加速，与气相反应物发生碰撞。
等离子体与气相反应物的相互作用等离子体与气相反应物的相互作用是PECVD中的核心过程。
等离子体中的电子和正离子与气相反应物发生碰撞，引发一系列化学反应，最终形成沉积在基底上的薄膜。
等离子体与气相反应物的相互作用过程主要包括： 1. 电子碰撞电离：等离子体中的高能电子与气相反应物发生碰撞，将其电离成正离子和电子。
2. 电子激发：等离子体中的电子通过与气相反应物碰撞，将其激发到高能态。
3. 电子复合：等离子体中的电子与正离子发生复合反应，释放出能量。
4. 离子轰击：等离子体中的正离子与气相反应物发生碰撞，将其激发或电离。
PECVD的工作原理
PECVD的工作原理PECVD（Plasma Enhanced Chemical Vapor Deposition，等离子体增强化学气相沉积）是一种常用的薄膜沉积技术，广泛应用于半导体、光电子、光学和纳米材料等领域。
它通过在低压等离子体环境中将气相前体分子激活，使其在基底表面沉积形成薄膜。
以下是PECVD的工作原理的详细解释。
1. 等离子体产生PECVD的关键是产生等离子体。
通常使用高频电源将气体置于两个电极之间，施加高电压产生电场，从而使气体分子电离形成等离子体。
等离子体中包含了正、负离子、电子和自由基等活性物种。
2. 气相前体分子激活在等离子体环境中，气相前体分子通过与等离子体中的活性物种发生碰撞，激发和解离。
激发后的气相前体分子会进入高能态，而解离后的原子和自由基则具有较高的反应活性。
这些活性物种在基底表面上进行反应，形成所需的薄膜。
3. 反应过程激活的气相前体分子在基底表面发生化学反应，形成薄膜。
反应的具体机理取决于所使用的气相前体和基底材料。
例如，在沉积二氧化硅（SiO2）薄膜时，可以使用二甲基硅烷（SiH2(CH3)2）作为气相前体。
在等离子体环境中，二甲基硅烷分子会解离生成硅原子和甲基自由基。
硅原子和氧气反应形成SiO2薄膜。
4. 控制沉积过程为了控制沉积过程，需要调节多个参数，包括气体流量、沉积压力、沉积温度、功率密度等。
这些参数的选择会影响薄膜的性质，如厚度、成分、结晶度和表面形貌等。
通过优化这些参数，可以得到所需的薄膜性能。
5. 应用领域PECVD广泛应用于半导体工业，用于制备薄膜材料，如硅氮化物、二氧化硅、氮化硅等，用于制备晶体管、太阳能电池、显示器件等。
此外，PECVD还可用于制备光学薄膜、防反射膜、抗反射膜等，用于提高光学器件的性能。
总结：PECVD是一种利用等离子体激活气相前体分子，在基底表面沉积形成薄膜的技术。
通过产生等离子体，激活气相前体分子，使其在基底表面发生化学反应，形成所需的薄膜。
等离子增强化学气相沉积法
等离子增强化学气相沉积法引言等离子增强化学气相沉积法（Plasma-Enhanced Chemical Vapor Deposition，简称PECVD）是一种常用的薄膜制备技术，通过在气相中引入等离子体来增强沉积过程，以提高薄膜的质量和性能。
本文将对PECVD的原理、应用和发展进行全面详细的介绍。
1. 原理PECVD是一种在低压下进行的化学气相沉积技术，其基本原理是利用等离子体对气相中的前驱物进行激活，使其发生化学反应，并在基底表面形成薄膜。
PECVD过程中，气体在电场作用下形成等离子体，激发气体中的原子和分子，使其具有较高的能量，使其更容易反应。
PECVD的原理可以通过以下步骤进行描述：1.前驱物供应：将适当的前驱物气体引入反应室中。
2.等离子体激发：通过加入电场或射频电源，在反应室中形成等离子体。
3.化学反应：等离子体中的高能粒子与前驱物发生碰撞，激活并分解前驱物，使其发生化学反应。
4.沉积薄膜：反应生成的物种在基底表面沉积形成薄膜。
2. 应用PECVD广泛应用于半导体、光电子器件和薄膜涂层等领域。
以下是PECVD在不同领域的应用示例：2.1 半导体制备PECVD可以用于制备半导体薄膜，如多晶硅、非晶硅和氮化硅等。
这些薄膜广泛应用于太阳能电池、平板显示器和集成电路等器件中。
2.2 光学涂层PECVD可以用于制备光学涂层，如抗反射膜、光学滤波器和光学增透膜等。
这些涂层可以提高光学器件的性能和稳定性。
2.3 保护涂层PECVD可以用于制备保护涂层，如氮化硅和二氧化硅等。
这些涂层可以提高器件的耐热性、耐腐蚀性和机械强度。
2.4 生物医学应用PECVD可以用于制备生物医学材料，如生物陶瓷和生物可降解聚合物等。
这些材料可以用于人工骨骼、人工关节和组织工程等领域。
3. 发展趋势随着科学技术的不断发展，PECVD技术也在不断改进和创新。
以下是PECVD的发展趋势：3.1 高效能源材料随着能源需求的增加，对高效能源材料的需求也越来越大。
化学气相沉积CVD
过程始终能保持在加热的基体上； ④ 基体本身的蒸气压在沉积温度下也应足够低，不易
挥发。
2. 沉积装置
主要由反应器（室）、供气系统和加热系统等组成
图8.3.1 Si片PN结构微细加工的CVD装置意示图
反应器的类型：
图8.3.2 CVD反应器的类型
1.用Hg作敏化剂的光解反应
低压Hg灯 发射出 UV共振线：253.7nm和184.9nm敏化 剂Hg 激发 Hg* 碰撞 将能量传递给反应气体（ M+h
M*） 反应物分解↓
（1）成膜反应过程
Hg吸收253.7nm波长的UV而被激活 ： Hg hv Hg*
Hg*通过碰撞将能量传递给反应气体N2O：
4.影响沉积膜质量的因素
（l）沉积温度T沉积：
T沉积是影响沉积质量的主要因素： T↗，沉积速度↗，沉积物愈致密，结构完善； T沉积根据沉积物的结晶温度，并兼顾基体的耐热性决定。 例如：
AlCl3+CO2+H2 <1100℃，反应不完全 Al2O3 > 1150℃
Al2O3(多晶) 1500～1550℃Al2O3(单晶膜)
（2）适应了技术低温化的要求，可避免基体因温度太高而 变型；
（3）不存在PECVD中的电磁辐射及带电粒子对膜质的影响; （4）可聚焦光束，实现局部定位反应沉积。
几种成膜技术的比较
制膜主要工艺参数比较
*活化反应蒸镀 **反应离子镀 ***常用射频频率：4KHz， 13.56MHz
谢 谢！
这些具有高反应活性的物质很容易被吸附到较低温度的基 体表面上，于是，在较低的温度下发生非平衡的化学反应 沉积生成薄膜，这就大大降低了基体的温度，提高了沉积 速率。
等离子体增强化学气相沉积(二)
等离子体增强化学气相沉积（二）引言概述：等离子体增强化学气相沉积（PECVD）是一种广泛应用于微电子和薄膜制备领域的表面改性技术。
本文将探讨PECVD的工作原理和应用，着重介绍其在材料科学和纳米技术领域的应用。
文中将从五个方面进行阐述：等离子体的产生、反应区中化学物质激发、气体输运机制、薄膜沉积过程和应用案例。
正文：一、等离子体的产生1. 等离子体的定义和特点2. 等离子体的产生方法3. 等离子体源的种类和选择4. 等离子体源的作用机制5. 等离子体温度和密度的控制方法二、反应区中化学物质激发1. 等离子体激发的基本原理2. 等离子体激发对反应的影响3. 等离子体激发的参数优化4. 等离子体激发对沉积薄膜性能的影响5. 等离子体激发的技术进展和挑战三、气体输运机制1. 气体输运的基本原理2. 气体输运的控制方法3. 气体输运对沉积速率和成分的影响4. 气体输运对薄膜质量的影响5. 气体输运在PECVD中的应用案例四、薄膜沉积过程1. 沉积过程概述和反应动力学2. 主要影响沉积过程的因素3. 沉积速率的控制方法4. 沉积过程中的界面反应和成核机制5. 沉积薄膜的表征和评估方法五、应用案例1. 硅基和非硅基薄膜的沉积2. 光学薄膜和光学器件的制备3. 氢化非晶硅薄膜的应用4. 生物材料和生物传感器的制备5. 纳米材料和纳米器件的制备结论：等离子体增强化学气相沉积是一种广泛应用于微电子和薄膜制备领域的表面改性技术。
本文从等离子体的产生、反应区中化学物质激发、气体输运机制、薄膜沉积过程和应用案例五个方面进行了详细阐述。
通过深入了解PECVD的工作原理和应用，我们可以更好地利用这一技术来满足各种材料科学和纳米技术的需求。
电感耦合等离子体(ICP)(原理篇)
前言光谱分析的历史1666年英国物理学家牛顿（Newton）做了一次光学色散实验，他用一束太阳光在暗室中通过一个棱镜，在棱镜后的屏幕上看到了洪、橙、黄、绿、靛、蓝、紫七种不同的颜色依次排列在屏幕上，形成一条彩色的谱带，称之为光谱。
这个简单的实验就是光谱学的起源，也是光谱分析的基本原理。
1802年英国化学家渥拉斯顿（Wollaston）发现在太阳的彩色光谱中有几条黑线。
1814年德国物理学家夫琅和费（Fraunhofer）继续研究太阳光谱中的黑线的相对位置，按英文字母取名为A、B、C、D、E、F、……线，后人为了纪念这一工作，把这些黑线称之为夫琅和费线，这些黑线是由于包围太阳的气氛、原子等粒子的蒸气，吸收了太阳光谱中特定的波长而产生的，是吸收光谱的现象。
1826年，泰博特（Talbot）研究了钠盐、钾盐和锶盐在酒精灯上燃烧时得到的光谱，以及铜、银和金在火花放电的光谱时说：“发射光谱是化学分析的基础”，在研究钾盐的特性时指出“这种红色光。
象钠盐的黄色光一样，成为钾盐的特性。
”“我要进一步认为无论在什么时候，只要在棱镜中观察到火焰里有某一种颜色的单色光出现时，就说明有一定的化合物生成或存在。
”以后傅科（Foucault）和埃格斯脱龙（Angstrom）观察钠的两根黄线和夫琅和费的两根D线是一致的，研究了发射光谱（亮线）与吸收光谱（黑线）之间的关系。
1860年本生（Bunsen）和基尔霍夫（Kirchohoff）他们首先把分光镜用于化学分析，他们在矿水的光谱中发生了两条蓝线，从而发现了新的碱金属元素铯。
自1860年之后一直到二十世纪初的40余年内，用光谱分析法先后发现的元素有十余个，见下表：二十世纪初期以后光谱学由于它检出限的限制，作为发现新元素的时期已经过去了，质谱仪的出现可以更有效地测出各种微量元素。
而对化学家来讲，光谱分析作为一个测量样品中微量杂质的手段是有效的。
但作为光谱分析的定量分析直到1925年吉拉赫（Gerlach）首先提出了谱线的相对强度的概念，即用内标法来进行分析，提高了光谱分析的精密度和准确度，为光谱定量分析奠定了基础。
电感耦合等离子光谱仪原理及使用
电感耦合等离子光谱仪原理及使用一、ICP电感耦合等离子光谱仪工作原理和结构（一）、ICP电感耦合等离子光谱仪工作原理：ICP（即电感耦合等离子体）是由高频电流经感应线圈产生高频电磁场，使工作气体（Ar）电离形成火焰状放电高温等离子体，等离子体的最高温度10000K。
试样溶液通过进样毛细管经蠕动泵作用进入雾化器雾化形成气溶胶，由载气引入高温等离子体，进行蒸发、原子化、激发、电离，并产生辐射，光源经过采光管进入狭缝、反光镜、棱镜、中阶梯光栅、准直镜形成二维光谱，谱线以光斑形式落在540×540个像素的CID检测器上，每个光斑覆盖几个像素，光谱仪通过测量落在像素上的光量子数来测量元素浓度。
光量子数信号通过电路转换为数字信号通过电脑显示和打印机打印出结果。
（二）、ICP电感耦合等离子光谱仪的结构ICP-AES由高频发生器、蠕动泵进样系统、光源、分光系统、检测器（CID）、冷却系统、数据处理等组成。
ICP光谱仪结构示意图：二、ICP电感耦合等离子光谱仪操作规程（一）．开机预热（若仪器一直处于开机状态，应保持计算机同时处于开机状态）1．确认有足够的氩气用于连续工作（储量≥1瓶）。
2．确认废液收集桶有足够的空间用于收集废液。
3．打开稳压电源开关，检查电源是否稳定，观察约1分钟。
4．打开氩气并调节分压在0.60—0.65Mpa之间。
保证仪器驱气1小时以上。
5．打开计算机。
6．若仪器处于停机状态，打开主机电源。
仪器开始预热。
7．待仪器自检完成后，启动软件，进入操作软件主界面,仪器开始初始化。
检查联机通讯情况。
（二）．编辑分析方法新建方法点击桌面快捷图标→输入用户名：Admin，Ok，点击应用栏中“分析”出现方法列表（最后使用的方法显示在最前面），不选择其中的方法点击取消。
进入分析界面后，点击任务栏中“方法”下拉菜单，选择“新建”，或者点击图标栏第二组第一个“新建方法”图标，进行新方法编辑。
1 选择元素及谱线点击元素变成绿色，并出现谱线列表（列表显示谱线（级次）、相对强度、状态），点击谱线可以看到干扰元素及谱线，双击该谱线即可选定，此时，该谱线前会出现蓝色“√”，点击“确定”完成谱线选择。
等离子体辅助化学气相沉积技术—姜帆
•
应用
3. 金刚石、硬碳膜及立方氮化硼的沉积 对于低压合成金刚石、硬碳膜及立方氮化硼的研究工作，国内外学者
及研究机构都做了大量的工作，用DC、RF、MW-PCVD法都可得到这些材 料，但用得最多的是MW-PCVD金刚石薄膜在半导体和光学器件上的应用 已较成成熟，但在切削刀具、模具上的应用尚有大量工作要做。
4. 光导钎维 采用等离子体化学气相沉积技术可以较好的控制光导钎维的径向折射
率的分布，这种工艺对使光导钎维具有抵色散性来讲是很理想的。
等离子体辅助化学气相沉积技术
主讲人：姜帆 班级：金材1302 学号：2013000772
在低压化学气相沉积过程进行的同时，利用辉光放电等离子 体对沉积过程施加影响的技术称为等离子体辅助化学沉积 （PECVD）技术。
技术原理：
等离子体化学气相沉积技术原理是利用低温等离子体（非平衡 等离子体）作能量源，工件置于低气压下辉光放电的阴极上，利用 辉光放电（或另加发热体）使工件升温到预定的温度，然后通入适 量的反应气体，气体经一系列化学反应和等离子体反应，在工件表 面形成固态薄膜。
在PECVD装置中，可以利用各种方法来产生所需要的等离子体。 比如，二级直流辉光放电的方法、射频辉光发电方法、微波激 发等离子体的方法等。下面，我们将依照产生等离子体的能量 耦合方式，逐一介绍各种PECVD装置。
•
由于PECVD方法的主要应用领域是一些绝缘介质薄膜的低温沉积，因而 其等离子体的产生方法多采用射频方法。射频电场可采用两种不同的耦 合方式，即电感耦合和电容耦合。
原理：使用波导或微波天线两种方式将微波能量耦合至CVD装置中的等离
子体中。
使用的微波频率：2.45G快，绕镀性好， 薄膜与基体结合强度好；
等离子体增强化学气相沉积(PECVD)综述
等离子体增强化学气相沉积（PECVD）综述摘要：本文综述了现今利用等离子体技术增强化学气相沉积（CVD）制备薄膜的原理、工艺设备现状和发展。
关键词：等离子体；化学气相沉积；薄膜；一、等离子体概论——基本概念、性质和产生物质存在的状态都是与一定数值的结合能相对应。
通常把固态称为第一态，当分子的平均动能超过分子在晶体中的结合能时，晶体结构就被破坏而转化成液体(第二态)或直接转化为气体(第三态)；当液体中分子平均动能超过范德华力键结合能时，第二态就转化为第三态；气体在一定条件下受到高能激发，发生电离，部分外层电子脱离原子核，形成电子、正离子和中性粒子混合组成的一种集合体形态，从而形成了物质第四态——等离子体。
只要绝对温度不为零，任何气体中总存在有少量的分子和原子电离，并非任何的电离气体都是等离子体。
严格地说，只有当带电粒子密度足够大，能够达到其建立的空间电荷足以限制其自身运动时，带电粒子才会对体系性质产生显著的影响，换言之，这样密度的电离气体才能够转变成等离子体。
此外，等离子体的存在还有空间和时间限度，如果电离气体的空间尺度L下限不满足等离子体存在的L>>l D（德拜长度l D）的条件，或者电离气体的存在的时间下限不满足t>>t p（等离子体的振荡周期t p）条件，这样的电离气体都不能算作等离子体。
在组成上等离子体是带电粒子和中性粒子（原子、分子、微粒等）的集合体，是一种导电流体，等离子体的运动会受到电磁场的影响和支配。
其性质宏观上呈现准中性（quasineutrality ），即其正负粒子数目基本相当，系统宏观呈中性，但是在小尺度上则体现电磁性；其次，具有集体效应，即等离子体中的带电粒子之间存在库仑力。
体内运动的粒子产生磁场，会对系统内的其他粒子产生影响。
描述等离子体的参量有粒子数密度n 和温度T 。
通常用n e 、n i 和n g 来表示等离子体内的电子密度、粒子密度和中性粒子密度。
