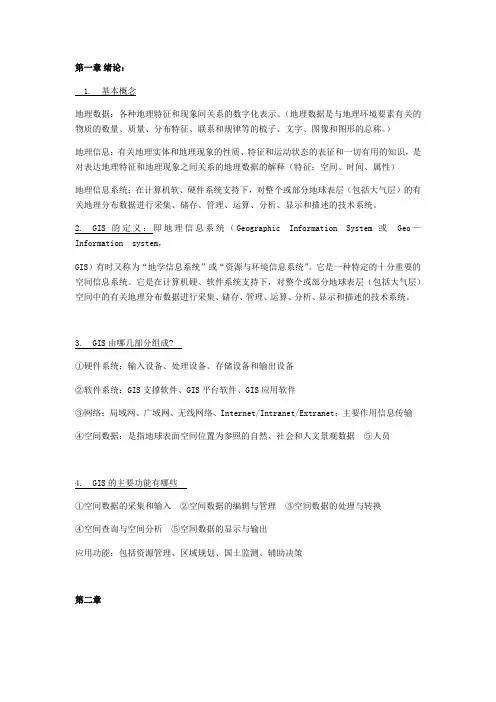

第一章绪论:1. 基本概念地理数据:各种地理特征和现象间关系的数字化表示。

(地理数据是与地理环境要素有关的物质的数量、质量、分布特征、联系和规律等的梳子、文字、图像和图形的总称。

)地理信息:有关地理实体和地理现象的性质、特征和运动状态的表征和一切有用的知识,是对表达地理特征和地理现象之间关系的地理数据的解释(特征:空间、时间、属性)地理信息系统:在计算机软、硬件系统支持下,对整个或部分地球表层(包括大气层)的有关地理分布数据进行采集、储存、管理、运算、分析、显示和描述的技术系统。

2. GIS的定义:即地理信息系统(Geographic Information System或Geo—Information system,GIS)有时又称为“地学信息系统”或“资源与环境信息系统”。

它是一种特定的十分重要的空间信息系统。

它是在计算机硬、软件系统支持下,对整个或部分地球表层(包括大气层)空间中的有关地理分布数据进行采集、储存、管理、运算、分析、显示和描述的技术系统。

3. GIS由哪几部分组成?①硬件系统:输入设备、处理设备、存储设备和输出设备②软件系统:GIS支撑软件、GIS平台软件、GIS应用软件③网络:局域网、广域网、无线网络、Internet/Intranet/Extranet;主要作用信息传输④空间数据:是指地球表面空间位置为参照的自然、社会和人文景观数据⑤人员4. GIS的主要功能有哪些①空间数据的采集和输入②空间数据的编辑与管理③空间数据的处理与转换④空间查询与空间分析⑤空间数据的显示与输出应用功能:包括资源管理、区域规划、国土监测、辅助决策第二章1.地理空间数据的描述有哪些坐标系?相互的关系是什么?2.我国常用地图投影,各种投影的适用性1.高斯-克里格投影:横轴切圆柱等角投影(1:50万以上)2.横轴墨卡托投影(UTM,横轴割圆柱等角投影)3.兰勃特等角投影(正轴等角割圆锥投影)(1:100万以下)我国规定1:1万、1:2.5万、1:5万、1:10万、1:25万、1:50万比例尺地形图,均采用高斯投影。
