止水钢板放置方法图例

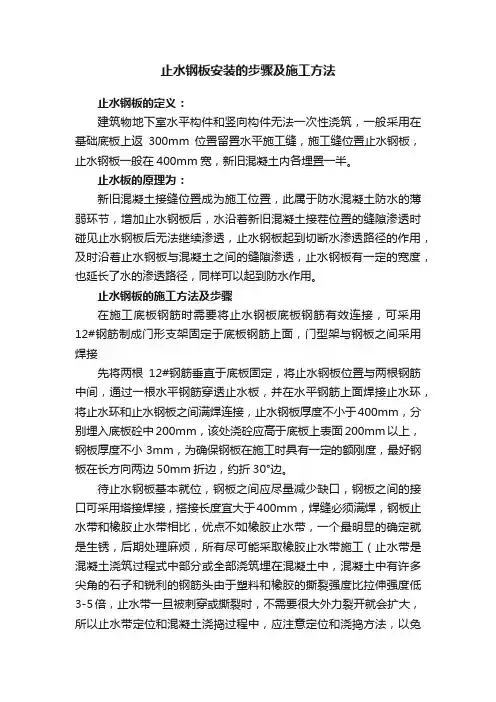

止水钢板安装的步骤及施工方法
止水钢板安装的步骤及施工方法止水钢板的定义：建筑物地下室水平构件和竖向构件无法一次性浇筑，一般采用在基础底板上返300mm位置留置水平施工缝，施工缝位置止水钢板，止水钢板一般在400mm宽，新旧混凝土内各埋置一半。
止水板的原理为：新旧混凝土接缝位置成为施工位置，此属于防水混凝土防水的薄弱环节，增加止水钢板后，水沿着新旧混凝土接茬位置的缝隙渗透时碰见止水钢板后无法继续渗透，止水钢板起到切断水渗透路径的作用，及时沿着止水钢板与混凝土之间的缝隙渗透，止水钢板有一定的宽度，也延长了水的渗透路径，同样可以起到防水作用。
止水钢板的施工方法及步骤在施工底板钢筋时需要将止水钢板底板钢筋有效连接，可采用12#钢筋制成门形支架固定于底板钢筋上面，门型架与钢板之间采用焊接先将两根12#钢筋垂直于底板固定，将止水钢板位置与两根钢筋中间，通过一根水平钢筋穿透止水板，并在水平钢筋上面焊接止水环，将止水环和止水钢板之间满焊连接，止水钢板厚度不小于400mm，分别埋入底板砼中200mm，该处浇砼应高于底板上表面200mm以上，钢板厚度不小3mm，为确保钢板在施工时具有一定的额刚度，最好钢板在长方向两边50mm折边，约折30°边。
待止水钢板基本就位，钢板之间应尽量减少缺口，钢板之间的接口可采用塔接焊接，搭接长度宜大于400mm，焊缝必须满焊，钢板止水带和橡胶止水带相比，优点不如橡胶止水带，一个最明显的确定就是生锈，后期处理麻烦，所有尽可能采取橡胶止水带施工（止水带是混凝土浇筑过程式中部分或全部浇筑埋在混凝土中，混凝土中有许多尖角的石子和锐利的钢筋头由于塑料和橡胶的撕裂强度比拉伸强度低3-5倍，止水带一旦被刺穿或撕裂时，不需要很大外力裂开就会扩大，所以止水带定位和混凝土浇捣过程中，应注意定位和浇捣方法，以免止水带被刺破，所以在止水带定位和混凝土浇捣和过程中，应该注意定位方法和浇捣压力，以免止水带被刺破。
）安装方向问题，无论是水平钢板止水带还是竖向钢板止水带，一定要使两翘曲面安装方向迎水面。

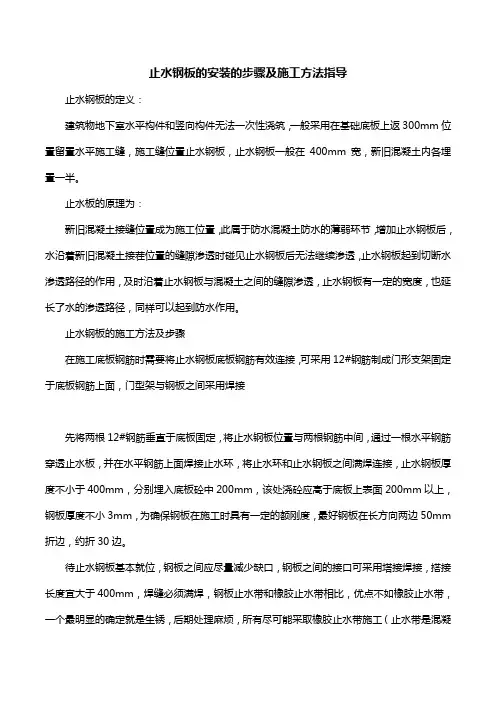

止水钢板的安装的步骤及施工方法指导
止水钢板的安装的步骤及施工方法指导止水钢板的定义：建筑物地下室水平构件和竖向构件无法一次性浇筑，一般采用在基础底板上返300mm位置留置水平施工缝，施工缝位置止水钢板，止水钢板一般在400mm宽，新旧混凝土内各埋置一半。
止水板的原理为：新旧混凝土接缝位置成为施工位置，此属于防水混凝土防水的薄弱环节，增加止水钢板后，水沿着新旧混凝土接茬位置的缝隙渗透时碰见止水钢板后无法继续渗透，止水钢板起到切断水渗透路径的作用，及时沿着止水钢板与混凝土之间的缝隙渗透，止水钢板有一定的宽度，也延长了水的渗透路径，同样可以起到防水作用。
止水钢板的施工方法及步骤在施工底板钢筋时需要将止水钢板底板钢筋有效连接，可采用12#钢筋制成门形支架固定于底板钢筋上面，门型架与钢板之间采用焊接先将两根12#钢筋垂直于底板固定，将止水钢板位置与两根钢筋中间，通过一根水平钢筋穿透止水板，并在水平钢筋上面焊接止水环，将止水环和止水钢板之间满焊连接，止水钢板厚度不小于400mm，分别埋入底板砼中200mm，该处浇砼应高于底板上表面200mm以上，钢板厚度不小3mm，为确保钢板在施工时具有一定的额刚度，最好钢板在长方向两边50mm 折边，约折30边。
待止水钢板基本就位，钢板之间应尽量减少缺口，钢板之间的接口可采用塔接焊接，搭接长度宜大于400mm，焊缝必须满焊，钢板止水带和橡胶止水带相比，优点不如橡胶止水带，一个最明显的确定就是生锈，后期处理麻烦，所有尽可能采取橡胶止水带施工（止水带是混凝土浇筑过程式中部分或全部浇筑埋在混凝土中，混凝土中有许多尖角的石子和锐利的钢筋头由于塑料和橡胶的撕裂强度比拉伸强度低3-5倍，止水带一旦被刺穿或撕裂时，不需要很大外力裂开就会扩大，所以止水带定位和混凝土浇捣过程中，应注意定位和浇捣方法，以免止水带被刺破，所以在止水带定位和混凝土浇捣和过程中，应该注意定位方法和浇捣压力，以免止水带被刺破。
）安装方向问题，无论是水平钢板止水带还是竖向钢板止水带，一定要使两翘曲面安装方向迎水面。
止水钢板做法
止水钢板做法：
止水钢板采用3厚钢板经过剪板、折板加工而成，每一块的长度4米，运至施工现场后可先2块一拼接，减少现场立焊工作量。
止水钢板搭接时，两块重叠100mm ，并将重叠部分两面采用电焊满焊连接起来，角焊缝的高度为3mm 。
转角部位止水钢板采用整块钢板折弯而成，焊接部位距离角部200~500mm 。
止水钢板穿越箍筋、拉结筋位置钢筋断开，断开后的钢筋要和止水钢板进行焊接。
止水钢板截面 止水钢板转角做法
150
1、应尽力保证止水钢板在墙体中线上；
2、两块钢板之间的焊接要饱满确保不渗水，一般是双面焊。
根据监理要求，也可以单面焊接；
3、墙体转角处的处理，一、整块钢板弯折；二、丁字型焊接；三、7字型焊接。
4、止水钢板的支撑焊接，可以用小钢筋电焊在主筋上；
5、止水钢板穿过柱箍筋时，可以将所穿过的箍筋断开，制作成开口箍，电焊在钢板上。
6、主要是焊缝要满足要求
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。
止水钢板放置方法图例
止水钢板如何放置？止水钢板迎水面图解止水钢板被广泛的应用在地下室或者箱型结构等地下项目施工中，主要是用于底板和外墙板分开浇筑时出现的施工冷缝需要止水的时候要用到，但是在止水钢板施工的时候，会容易发生一些问题，比如止水钢板如何放置?接下来就有小编给大家介绍下止水钢板如何放置和止水钢板迎水面图解止水钢板•一、止水钢板1、介绍：建筑物地下室水平构件和竖向构件无法一次性浇筑，一般采用在基础底板上返300mm位置留置水平施工缝，施工缝位置止水钢板，止水钢板一般在400mm 宽，新旧混凝土内各埋置一半。
钢板止水带选择的厚度一般为2mm厚 3mm厚。
一般钢板止水带是采用冷轧板作为母材,因为冷板厚度能够均匀，热板一般厚度达不到均匀的程度，厚度一般为2毫米或者3毫米，长度一般加工成3米长或者6米长，一般为三米好运输。
2、对止水钢板成品要求1)止水钢板表面无油物、无明显弯曲等现象。
2)止水钢板位置、埋深等必须符合规定的要求。
如设计无要求，止水钢板位置应为所在结构部位截面的中间位置，埋深应为止水钢板宽度的中间值，止水钢板折边所形成的凹面应朝向迎水面。
3)止水钢板规格符合要求（一般为3㎜厚止水钢板、宽度不小于300㎜、折边30-50㎜），两块止水钢板的搭接不应少于50mm,具是双面满焊。
4)加固措施应得当、牢固，焊接必须是满焊，焊缝饱满不得漏焊。
5)止水钢板与钢筋焊接时严禁焊穿钢板或与钢板有空隙。
3、止水板的原理为：新旧混凝土接缝位置成为施工位置，此属于防水混凝土防水的薄弱环节，增加止水钢板后，水沿着新旧混凝土接茬位置的缝隙渗透时碰见止水钢板后无法继续渗透，止水钢板起到切断水渗透路径的作用，及时沿着止水钢板与混凝土之间的缝隙渗透，止水钢板有一定的宽度，也延长了水的渗透路径，同样可以起到防水作用。
4、止水钢板的施工方法及步骤在施工底板钢筋时需要将止水钢板底板钢筋有效连接，可采用12#钢筋制成门形支架固定于底板钢筋上面，门型架与钢板之间采用焊接。
止水钢板的安装方法
为了防止一些建筑物的渗水问题，常常需要在施工初期就安装一些止水钢板，那么对于这种零部件的安装位置和工序也是有一定的要求的，来看看相关工程案例提供的一些方法，作为参考。
1、固定止水带的砼界面保持平整、干燥，安装前清除界面浮渣尘土及杂物，用钢钉或胶粘将止水条固定在已确定的安装部位。
但必须将有注浆管的面按放在原砼界面上。
2、止水条连接时采用平行搭接方法，其中间不得留断点，连接处止水条用钢钉加强固定，并将止水条上的预留注浆连接管套入平等的另一条止水条上连接二通上。
3、根据所安装止水条的长度在约三十米处装设三通一处，三通直线两端约为一头插入止水条内，一头插入注浆连接管内，另一丁字端头应插入备用注浆内，以备缝隙渗漏水时注化学浆止水使用。
4、必须将所连接的止水条中的注浆连接管与三通联接件牢固粘结，必须保
证所安装的止水条的注浆管完全通畅。
安装在三通上的备用注浆管，应放入内墙方向内。
以上就是止水钢板的安装方法介绍了，如果对此有疑问的话可以于止水钢板的厂家做进一步了解，郑州辉增建材有限公司自成立以来，主要生产止水螺杆，止水钢板，橡胶止水带，止水条，山型卡等土建材料，形成了土建材料一站式的服务平台。
止水钢板的安装的步骤及施工方法
止水钢板的安装的步骤及施工方法止水钢板的定义：建筑物地下室水平构件和竖向构件无法一次性浇筑，一般采用在基础底板上返300mm位置留置水平施工缝，施工缝位置止水钢板，止水钢板一般在400mm宽，新旧混凝土内各埋置一半。
止水板的原理为：新旧混凝土接缝位置成为施工位置，此属于防水混凝土防水的薄弱环节，增加止水钢板后，水沿着新旧混凝土接茬位置的缝隙渗透时碰见止水钢板后无法继续渗透，止水钢板起到切断水渗透路径的作用，及时沿着止水钢板与混凝土之间的缝隙渗透，止水钢板有一定的宽度，也延长了水的渗透路径，同样可以起到防水作用。
止水钢板的施工方法及步骤在施工底板钢筋时需要将止水钢板底板钢筋有效连接，可采用12#钢筋制成门形支架固定于底板钢筋上面，门型架与钢板之间采用焊接先将两根12#钢筋垂直于底板固定，将止水钢板位置与两根钢筋中间，通过一根水平钢筋穿透止水板，并在水平钢筋上面焊接止水环，将止水环和止水钢板之间满焊连接，止水钢板厚度不小于400mm，分别埋入底板砼中200mm，该处浇砼应高于底板上表面200mm以上，钢板厚度不小3mm，为确保钢板在施工时具有一定的额刚度，最好钢板在长方向两边50mm折边，约折30°边。
待止水钢板基本就位，钢板之间应尽量减少缺口，钢板之间的接口可采用塔接焊接，搭接长度宜大于400mm，焊缝必须满焊，钢板止水带和橡胶止水带相比，优点不如橡胶止水带，一个最明显的确定就是生锈，后期处理麻烦，所有尽可能采取橡胶止水带施工（止水带是混凝土浇筑过程式中部分或全部浇筑埋在混凝土中，混凝土中有许多尖角的石子和锐利的钢筋头由于塑料和橡胶的撕裂强度比拉伸强度低3-5倍，止水带一旦被刺穿或撕裂时，不需要很大外力裂开就会扩大，所以止水带定位和混凝土浇捣过程中，应注意定位和浇捣方法，以免止水带被刺破，所以在止水带定位和混凝土浇捣和过程中，应该注意定位方法和浇捣压力，以免止水带被刺破。
）安装方向问题，无论是水平钢板止水带还是竖向钢板止水带，一定要使两翘曲面安装方向迎水面。
止水钢板的安装的步骤及施工方法
止水钢板的安装的步骤及施工方法止水钢板的定义：建筑物地下室水平构件和竖向构件无法一次性浇筑，一般采用在基础底板上返300mm位置留置水平施工缝，施工缝位置止水钢板，止水钢板一般在400mm宽，新旧混凝土内各埋置一半。
止水板的原理为：新旧混凝土接缝位置成为施工位置，此属于防水混凝土防水的薄弱环节，增加止水钢板后，水沿着新旧混凝土接茬位置的缝隙渗透时碰见止水钢板后无法继续渗透，止水钢板起到切断水渗透路径的作用，及时沿着止水钢板与混凝土之间的缝隙渗透，止水钢板有一定的宽度，也延长了水的渗透路径，同样可以起到防水作用。
止水钢板的施工方法及步骤在施工底板钢筋时需要将止水钢板底板钢筋有效连接，可采用12#钢筋制成门形支架固定于底板钢筋上面，门型架与钢板之间采用焊接先将两根12#钢筋垂直于底板固定，将止水钢板位置与两根钢筋中间，通过一根水平钢筋穿透止水板，并在水平钢筋上面焊接止水环，将止水环和止水钢板之间满焊连接，止水钢板厚度不小于400mm，分别埋入底板砼中200mm，该处浇砼应高于底板上表面200mm以上，钢板厚度不小3mm，为确保钢板在施工时具有一定的额刚度，最好钢板在长方向两边50mm折边，约折30°边。
待止水钢板基本就位，钢板之间应尽量减少缺口，钢板之间的接口可采用塔接焊接，搭接长度宜大于400mm，焊缝必须满焊，钢板止水带和橡胶止水带相比，优点不如橡胶止水带，一个最明显的确定就是生锈，后期处理麻烦，所有尽可能采取橡胶止水带施工（止水带是混凝土浇筑过程式中部分或全部浇筑埋在混凝土中，混凝土中有许多尖角的石子和锐利的钢筋头由于塑料和橡胶的撕裂强度比拉伸强度低3-5倍，止水带一旦被刺穿或撕裂时，不需要很大外力裂开就会扩大，所以止水带定位和混凝土浇捣过程中，应注意定位和浇捣方法，以免止水带被刺破，所以在止水带定位和混凝土浇捣和过程中，应该注意定位方法和浇捣压力，以免止水带被刺破。
）安装方向问题，无论是水平钢板止水带还是竖向钢板止水带，一定要使两翘曲面安装方向迎水面。
止水钢板的搭接规范操作
一、施工初阶1.1、施工准备1.1.1 材料准备3mm 厚成型钢板，单块长度6000mm，宽度300mm，材质Q235B，使用前加工成图纸要求形状，钢板表面无油污、锈斑。
E43 焊条，直径Φ2.0（使用前应烘干）、Φ10 固定筋、电焊机。
1.1.2 机具准备电焊机，焊帽、焊锤。
1.1.3 劳动力安排焊工1 名、普工1名。
1.2 操作工艺1.2.1 工艺流程止水钢板定位→固定→接头焊接→剪力墙拉筋及定位钢筋焊接→检查验收。
1.2.2 止水钢板设置位置基础水平施工缝止水钢板具体设置位置：在设备基础底板顶标高上300mm为止水钢板中心标高。
所有止水钢板应放置在剪力墙中间，并沿剪力墙周圈设置。
沿竖向设置和每道水平止水钢板交圈焊接严密。
1.2.3 止水钢板固定止水钢板位置确定好后，用墙体拉钩筋临时上下夹紧固定，然后进行钢板接缝焊接。
1.2.4 止水钢板接缝焊接止水钢板搭接长度为50mm。
钢板焊接应分两遍成活，接缝处应留2mm 焊缝，第一遍施焊时，首先在中间、两端点焊固定，然后从中间向上施焊直到上端，然后再从下端向中间施焊，第一遍完成后立即将药皮用焊锤敲掉，检查有无砂眼、漏焊处，如有应进行补焊。
第二遍应从下端开始施焊。
剪力墙转角处采用丁字形焊接或者7字形焊接。
双面帮焊。
1.2.5止水钢板定位筋设置沿止水钢板方向，在其两侧采用Φ10钢筋焊接；一端焊接在止水钢板上，另一端焊接在剪力墙的水平、竖向主筋上对其进行定位；定位钢筋的间距为1000mm，两侧对称设置。
1.2.6剪力墙拉筋加设由于剪力墙拉筋间距较小，中间总拉筋穿过止水钢板，止水钢板接缝焊好后，在穿过止水钢板的拉筋处将拉筋切断，然后焊接在止水钢板上。
1.2.7 检查验收：止水钢板焊好后，应进行自检，检查有无沙眼、断焊、漏焊或焊缝不饱满之处，不符合要求的进行返工处理。
定位钢筋是否焊接牢固；附加拉筋是否加设，如若未设置或焊接不牢，将对其重新焊接或加设。
检查合格后，报监理工程师检查验收。
止水钢板的安装的步骤和施工方法指导
止水钢板的安装的步骤和施工方法指导止水钢板的定义：建造物地下室水平构件和竖向构件无法一次性浇筑，一般采用在基础底板上返300mm位置留置水平施工缝，施工缝位置止水钢板，止水钢板一般在400mm宽，新旧混凝土内各埋置一半。
止水板的原理为：新旧混凝土接缝位置成为施工位置，此属于防水混凝土防水的薄弱环节，增强止水钢板后，水沿着新旧混凝土接茬位置的缝隙渗透时碰见止水钢板后无法连续渗透，止水钢板起到切断水渗透路径的作用，准时沿着止水钢板与混凝土之间的缝隙渗透，止水钢板有一定的宽度，也延伸了水的渗透路径，同样可以起到防水作用。
止水钢板的施工方法及步骤先将两根12#钢筋垂直于底板固定，将止水钢板位置与两根钢筋中间，通过一根水平钢筋穿透止水板，并在水平钢筋上面焊接止水环，将止水环和止水钢板之间满焊衔接，止水钢板厚度不小于400mm，分离埋入底板砼中200mm，该处浇砼应高于底板上表面200mm以上，钢板厚度不小3mm，为确保钢板在施工时具有一定的额刚度，最好钢板在长方向两边50mm折边，约折30°边。
待止水钢板基本就位，钢板之间应尽量削减缺口，钢板之间的接口可采用塔接焊接，搭接长度宜大于400mm，焊缝务必满焊，钢板止水带和橡胶止水带相比，优点不如橡胶止水带，一个最显然确实定就是生锈，后期处理棘手，全部尽可能实行橡胶止水带施工（止水带是混凝土浇筑过程式中部分或所有浇筑埋在混凝土中，混凝土中有很多尖角的石子和锋利的钢筋头因为塑料和橡胶的撕裂强度比拉伸强度低3-5倍，止水带一旦被刺穿或撕裂时，不需要很大外力迸裂就会扩大，所以止水带定位和混凝土浇捣过程中，应留意定位和浇捣方法，以免止水带被刺破，所以在止水带定位和混凝土浇捣和过程中，应当留意定位方法和浇捣压力，以免止水带被刺破。
）安装方向问题，无论是水平钢板止水带还是竖向钢板止水带，一定要使两翘曲面安装方向迎水面。
止水带一般都是在安装后浇带位置，有防水的地下室侧墙板分割缝或施工缝处，裸露在外周期长，要做好防护措施。
止水钢板安装步骤及施工方法
止水钢板的安装的步骤及施工方法止水钢板的定义：建筑物地下室水平构件和竖向构件无法一次性浇筑,一般采用在基础底板上返３0０ｍｍ位置留置水平施工缝，施工缝位置止水钢板,止水钢板一般在4００ｍm宽,新旧混凝土内各埋置一半。
止水板的原理为:新旧混凝土接缝位置成为施工位置，此属于防水混凝土防水的薄弱环节，增加止水钢板后，水沿着新旧混凝土接茬位置的缝隙渗透时碰见止水钢板后无法继续渗透，止水钢板起到切断水渗透路径的作用，及时沿着止水钢板与混凝土之间的缝隙渗透，止水钢板有一定的宽度,也延长了水的渗透路径，同样可以起到防水作用.止水钢板的施工方法及步骤在施工底板钢筋时需要将止水钢板底板钢筋有效连接，可采用1２＃钢筋制成门形支架固定于底板钢筋上面，门型架与钢板之间采用焊接先将两根1２＃钢筋垂直于底板固定,将止水钢板位置与两根钢筋中间，通过一根水平钢筋穿透止水板，并在水平钢筋上面焊接止水环，将止水环和止水钢板之间满焊连接,止水钢板厚度不小于400mm，分别埋入底板砼中2０0mｍ,该处浇砼应高于底板上表面20０ｍm以上，钢板厚度不小3ｍｍ，为确保钢板在施工时具有一定的额刚度,最好钢板在长方向两边5０ｍm折边，约折30°边。
待止水钢板基本就位，钢板之间应尽量减少缺口，钢板之间的接口可采用塔接焊接，搭接长度宜大于４00mm,焊缝必须满焊,钢板止水带和橡胶止水带相比,优点不如橡胶止水带,一个最明显的确定就是生锈，后期处理麻烦，所有尽可能采取橡胶止水带施工(止水带是混凝土浇筑过程式中部分或全部浇筑埋在混凝土中,混凝土中有许多尖角的石子和锐利的钢筋头由于塑料和橡胶的撕裂强度比拉伸强度低3－５倍，止水带一旦被刺穿或撕裂时,不需要很大外力裂开就会扩大，所以止水带定位和混凝土浇捣过程中,应注意定位和浇捣方法，以免止水带被刺破,所以在止水带定位和混凝土浇捣和过程中，应该注意定位方法和浇捣压力,以免止水带被刺破。
）安装方向问题，无论是水平钢板止水带还是竖向钢板止水带，一定要使两翘曲面安装方向迎水面。
建筑施工优秀工艺做法止水钢板处钢筋防止隔断
工程管理经验教训收集表
止水钢板处钢筋防止隔断 类别
■结构 口装饰 口安装 口安全 口文明 口施组 口技术资料 口其他
建筑物荷载要经过柱子以及剪力墙传递荷载，箍筋减少影响纵筋定位，影响建筑物结构安 全。
1＞地下室外墙导墙部位遇止水钢板处，可在钢筋加工下料前对部分箍筋进行优化改造，保证结 构的安全性，工人的可操作性，止水钢板安装焊接的便易性。
2、地下室外墙导墙部位遇内墙部位，严格要求工人采用锯齿板进行配置模板，严禁擅自拆除该 部位钢筋或对钢筋进行外力移位。
改进
方案 基础导墙部位止水钢板安装位置钢筋优化图 涉及
I I I Z-L. 冈位 技术负责人、施工负贡人、钢筋班组、木工班组 星级 备注 标题
险项
述
风事描 文字描述： 止水钢板穿柱部位，工人箍筋不好安装, 施工过程中直接省略。
文字描述： 地卜.室外墙导墙支模，碰到「字墙，宜接 将剪力墙下部几道水平筋去掉或抬高。
问题
或
危害。
竖向止水钢板的安装方法6页
疑问一：止水钢板施工过程中，是否需要统一切割，如果需要一般切割多长合适？疑问三：平直段钢板如何固定，规范焊接？搭接长度为多少？有无规范规定？疑问四：止水钢板焊接要求？焊缝质量要求？如何检测？疑问五：如果采用钢筋焊接固定钢板，是否可以直接焊接在结构筋上？？疑问六：图中红圈处做法施工正确，正确做法是什么？问题解答如下： 1、止水钢板之间应尽量减少接口，钢板之间的接口当采用搭接焊接时，搭接长度宜大于400mm，焊缝必须满焊。
1、止水钢板加工，我们一般都是要求加工点统一切割，并按设计要求统一制作成型的，一般我们都切割成3米长的止水钢板。
2、转角部位钢板焊接应该是允许的，但是在转角部位，割断柱子钢筋是不可避免的，我们在处理这种情况的时候，是把柱子箍筋又点焊到钢板上，在钢板止水带上、下部进行箍筋加密，当然这还要征得甲方、监理的同意!~3、平直部位钢板焊接，规范要求是经设计同意。
一般我们在平直部位焊接要求单面焊搭接不小于100mm，而且焊缝保证大于6mm。
4、采用钢筋焊接固定钢板，最好不要直接焊接在结构筋上，而是采用斜向钢筋焊接固定。
5、6楼图中红圈处做法，采用T字型连接，就图中所看，貌似也进行了焊接连接，但是焊缝应该是很小的，图中几乎看不出来。
其实止水钢板效果就是为了延长水路的渗透路径，只要钢板焊接牢固，按设计意图施工，应该不会有太大问题1、关于第2条，转角部位如果允许焊接，那么焊接要求一定要高于其他部位吧？？在此部位焊接有无特殊的要求？？比如焊缝 7、某些情况下割断柱子箍筋也是不可避免的，这个也许是个难点所在？？不知道你有没有相关的现场图片上传与大家分享一下，谢谢！8、 3和6楼图中红圈处做法，采用T字型连接，的确进行了焊接连接，但是质量不是很满意。
如果采用L字型双面搭接焊接，效果也许会更佳。
9、为便于操作，一般4米左右；10、只要能焊接饱满，不渗水就可以；11、可以采用 7 字形钢筋焊接，7 字的上面与止水钢板平焊（也有个别人要求穿孔后焊满，12为、10不影响结构钢筋断开）；13、一般为搭接6厘米以上，双面满焊；14、可以与结构钢筋连接；15、错。
止水钢板放置方法图例
止水钢板如何放置？止水钢板迎水面图解止水钢板被广泛的应用在地下室或者箱型结构等地下项目施工中，主要是用于底板和外墙板分开浇筑时出现的施工冷缝需要止水的时候要用到，但是在止水钢板施工的时候，会容易发生一些问题，比如止水钢板如何放置?接下来就有小编给大家介绍下止水钢板如何放置和止水钢板迎水面图解止水钢板•一、止水钢板1、介绍：建筑物地下室水平构件和竖向构件无法一次性浇筑，一般采用在基础底板上返300mm位置留置水平施工缝，施工缝位置止水钢板，止水钢板一般在400mm 宽，新旧混凝土内各埋置一半。
钢板止水带选择的厚度一般为2mm厚 3mm厚。
一般钢板止水带是采用冷轧板作为母材,因为冷板厚度能够均匀，热板一般厚度达不到均匀的程度，厚度一般为2毫米或者3毫米，长度一般加工成3米长或者6米长，一般为三米好运输。
2、对止水钢板成品要求1)止水钢板表面无油物、无明显弯曲等现象。
2)止水钢板位置、埋深等必须符合规定的要求。
如设计无要求，止水钢板位置应为所在结构部位截面的中间位置，埋深应为止水钢板宽度的中间值，止水钢板折边所形成的凹面应朝向迎水面。
3)止水钢板规格符合要求（一般为3㎜厚止水钢板、宽度不小于300㎜、折边30-50㎜），两块止水钢板的搭接不应少于50mm,具是双面满焊。
4)加固措施应得当、牢固，焊接必须是满焊，焊缝饱满不得漏焊。
5)止水钢板与钢筋焊接时严禁焊穿钢板或与钢板有空隙。
3、止水板的原理为：新旧混凝土接缝位置成为施工位置，此属于防水混凝土防水的薄弱环节，增加止水钢板后，水沿着新旧混凝土接茬位置的缝隙渗透时碰见止水钢板后无法继续渗透，止水钢板起到切断水渗透路径的作用，及时沿着止水钢板与混凝土之间的缝隙渗透，止水钢板有一定的宽度，也延长了水的渗透路径，同样可以起到防水作用。
4、止水钢板的施工方法及步骤在施工底板钢筋时需要将止水钢板底板钢筋有效连接，可采用12#钢筋制成门形支架固定于底板钢筋上面，门型架与钢板之间采用焊接。
止水钢板的施工方法及步骤
止水钢板的施工方法及步骤(总2页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除止水钢板的施工方法及步骤发表时间：2014-03-27止水钢板的定义：建筑物地下室水平构件和竖向构件无法一次性浇筑，一般采用在基础底板上返300mm位置留置水平施工缝，施工缝位置放置止水钢板。
止水钢板一般在400mm宽，新旧混凝土内各埋置一半。
止水钢板的原理为：新旧混凝土接缝位置称为施工缝，此属于防水混凝土防水的薄弱环节，增加止水钢板后，水沿着新旧混凝土接茬位置的缝隙渗透时碰见止水钢板即无法再往里渗，止水钢板起到了切断水渗透路径的作用。
及时沿着止水钢板与混凝土之间的缝隙渗透，止水钢板有一定宽度，也延长了水的渗透路径，同样可以起到防水作用。
止水钢板的施工方法及步骤：在施工底板钢筋时需将止水钢板底板钢筋有效连接，可采用12#钢筋制成门形支架固定于底板钢筋上面，门形架与止水钢板之间采用焊接，具体步骤如下：1、先将两根12#钢筋垂直于底板固定，将止水钢板置于两根钢筋中间，通过一根水平钢筋穿透止水钢板，并在水平钢筋上面焊接止水环，将止水环和止水钢板之间满焊连接。
止水钢板宽度不小于400mm，分别埋入底板砼中200mm，该先浇砼应高于底板上表面200mm以上，钢板厚度不小于3mm，为保证钢板施工时具有一定的刚度，最好钢板长方向两边50mm折边，约折30度边；2、待止水钢板基本就位，钢板之间应尽量减少借口，钢板之间的接口可采用搭接焊接，搭接长度宜大于400mm，焊缝必须满焊。
钢板止水带和橡胶止水带相比，优点不如橡胶止水带，一个最明显的缺点就是生锈，后期处理麻烦，所以尽可能采用橡胶止水带施工；（这里面，吉吉介绍一下橡胶止水带的安装要求：止水带是在混凝土浇注过程式中部分或全部浇埋在混凝土中，混凝土中有许多尖角的石子和锐利的钢筋头由于塑料和橡胶的撕裂强度比拉伸强低3-5倍，止水带一旦被刺破或撕裂时，不需很大外外力裂口就会扩大，所以在止水带定位和混凝土浇捣过程中，应注意定位方法和浇捣压力,以免止水带被刺破，所以在止水带定位和混凝土浇捣过程中，应注意定位方法和浇捣压力，以免止水带被刺破，影响止水效果）3、安装方向问题，无论是水平钢板止水带还是竖向钢板止水带，一定要使两翘曲面安装方向朝迎水面；4、止水带一般都是安装在后浇带位置、有防水要求的地下室侧墙板分隔缝或施工缝处，暴露在外周期长，要做好防护处理，比如说涂刷防锈漆等措施。
水池止水钢板安装方法
水池止水钢板安装方法
1、清理水池，测量水池边界深度及直径，并确定止水钢板尺寸；
2、根据水池实际尺寸，现场制作止水钢板，并在钢板上进行水池边界标注；
3、将止水钢板绕水池周边安装，然后将钢板放到水池底部，把扣件安装在钢板上；
4、把安装好的钢板抬起，用手轻轻按压，使钢板接贴水池底部，并将扣件全部固定；
5、垫上泡沫隔热材料，将止水钢板完全固定；
6、安装完毕，检查止水钢板安装情况，确保止水钢板与水池底部无缝接合，无空隙，确保漏水情况。
二、水池止水钢板安装注意事项：
1、安装前，需要清理水池，并测量水池边界深度及直径，以便确定止水钢板的尺寸；
2、在水池实际尺寸下制作止水钢板，然后把钢板安装到水池底部，并用扣件固定，确保止水钢板与水池底部无缝接合；
3、垫上泡沫隔热材料，以保证止水钢板的正确安装位置；
4、安装完毕后，应检查止水钢板安装情况，确保无缝接合，无空隙，防止漏水。
- 1 -。
竖向止水钢板的安装方法
竖向止水钢板的安装方法疑问一：止水钢板施工过程中，是否需要统一切割，如果需要一般切割多长合适？疑问三：平直段钢板如何固定，规范焊接？搭接长度为多少？有无规范规定？疑问四：止水钢板焊接要求？焊缝质量要求？如何检测？疑问五：如果采用钢筋焊接固定钢板，是否可以直接焊接在结构筋上？？疑问六：图中红圈处做法施工正确，正确做法是什么？问题解答如下：1、止水钢板之间应尽量减少接口，钢板之间的接口当采用搭接焊接时，搭接长度宜大于400mm，焊缝必须满焊。
1、止水钢板加工，我们一般都是要求加工点统一切割，并按设计要求统一制作成型的，一般我们都切割成3米长的止水钢板。
2、转角部位钢板焊接应该是允许的，但是在转角部位，割断柱子钢筋是不可避免的，我们在处理这种情况的时候，是把柱子箍筋又点焊到钢板上，在钢板止水带上、下部进行箍筋加密，当然这还要征得甲方、监理的同意!~3、平直部位钢板焊接，规范要求是经设计同意。
一般我们在平直部位焊接要求单面焊搭接不小于100mm，而且焊缝保证大于6mm。
4、采用钢筋焊接固定钢板，最好不要直接焊接在结构筋上，而是采用斜向钢筋焊接固定。
5、6楼图中红圈处做法，采用T字型连接，就图中所看，貌似也进行了焊接连接，但是焊缝应该是很小的，图中几乎看不出来。
其实止水钢板效果就是为了延长水路的渗透路径，只要钢板焊接牢固，按设计意图施工，应该不会有太大问题1、关于第2条，转角部位如果允许焊接，那么焊接要求一定要高于其他部位吧？？在此部位焊接有无特殊的要求？？比如焊缝7、某些情况下割断柱子箍筋也是不可避免的，这个也许是个难点所在？？不知道你有没有相关的现场图片上传与大家分享一下，谢谢！8、 3和6楼图中红圈处做法，采用T字型连接，的确进行了焊接连接，但是质量不是很满意。
如果采用L字型双面搭接焊接，效果也许会更佳。
9、为便于操作，一般4米左右；10、只要能焊接饱满，不渗水就可以；11、可以采用7 字形钢筋焊接，7 字的上面与止水钢板平焊（也有个别人要求穿孔后焊满，12为、10不影响结构钢筋断开）；13、一般为搭接6厘米以上，双面满焊；14、可以与结构钢筋连接；15、错。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
止水钢板放置方法图例
正确的放置方法：保证止水钢板在墙体中线上，顺直不得扭曲，"开口"朝迎水面。
1、止水钢板又叫钢板止水带，其规格为：200*
2、200*
3、300*2、300*3、350*2、350*3、400*
4、330*5等（单位CM）。
2、止水钢板作用是可改变水的渗透路径，延长水的渗透路线。
3、止水钢板施工搭接时应注意焊缝应焊好，转角处应处理合理，安好的止水钢板应与墙体（或板）的钢筋固定牢固。
扩展资料：
1、止水带不得长时间露天曝晒，防止雨淋，勿与污染性强的化学物质接触。
2、在运输和施工中，防止机械、钢筋损伤止水带。
3、施工过程中，止水带必须可靠固定，避免在浇注混凝土时发生位移，保证止水带在混凝土中的正确位置。
4、固定止水带的方法有：利用附加钢筋固定、专用卡具固定、铅丝和模板固定等。
如需穿孔时，只能选在止水带的边缘安装区，不得损伤其他部位。
5、用户定货时应根据工程机构，设计图纸计算好产品长度，异型结构要有图纸说明，尽量在工厂中将止水带连接成整体，如需现场连接时，可采用电加热板硫化粘合或冷粘接（橡胶止水带）或焊接（塑料止水带）的方法。
