超声波探伤作业指导书

超声波探伤作业指导书

超声波探伤作业指导书1.总则1。

1。

适用范围:适用于夏港电厂#5机后屏过热器出口集箱三通更换后的焊缝检测。

1.2编制依据:1. 《火力发电厂焊接热处理技术规程》DL/T819—20102。

《火力发电厂焊接技术规程》DL/T869—20043。

《电力建设施工质量验收及评价规程第7部分:焊接》DL/T5210。

7—20104. 《特种设备焊接操作人员考核细则》TSG Z6002—20105。

《火力发电厂金属技术监督规程》DL/T438-20096。

《电力建设安全工作规程》(火力发电厂部分)DL5009。

1-20027。

《管道焊接接头超声波检验技术规程》DL/T820—20028。

《钢制承压管道对接焊接接头射线检验技术规范》DL/T821-20021.3人员要求:检测人员都持有中国电力工业无损检测人员二级以上资格证书.1.4检验比例:100%2.仪器、探头、试块与耦合剂2.1仪器要求:2。

1。

1探伤仪的性能指标和测试方法应符合ZBY230《A型脉冲反射式超声波探伤仪通用技术条件》及ZBJ04001《A型脉冲反射式超声波探伤系统工作性能测试方法》规定的相应条款,其工作频率为2.5MHz。

2。

1。

2仪器和斜探头的组合灵敏度:在所探头焊件最大声程处,有效探伤灵敏度余量不小于6dB.2。

2探头要求选择探头时探头的主声束不应有偏斜或双峰,且入射角β应符合规范规定的偏差范围内。

斜探头折射角的选择以直射波声束中心线至少能扫查焊接接头厚度的2/5为原则。

探测根部缺陷时,不宜使用折射角为60左右的探头。

3. 探伤准备3.1现场勘察超声波探伤人员应该掌握焊接第一手的资料,对所检焊口的材质、焊接工艺主要是焊口坡口型式情况要清楚。

焊接接头两侧的母材,探伤前应测量焊缝两侧的管壁厚度,至少每隔90°各测量一点.3.2仪器校准每班探伤前应对仪器校准一次,应校准探头的前沿、K值,距离波幅曲线应至少校准两点。

3.3焊口打磨受检焊口两侧应打磨光滑,不应存在影响探头移动的东西,打磨宽度应大于1。

焊缝超声波探伤作业指导书

焊缝超声波探伤作业指导书

有限责任公司钢结构焊缝超声波探伤作业指导书编号:HHR/ZD-02编制:现场检测室审批:年月日钢结构焊缝超声波探伤指导书1、适用范围本指导书适用于一般工业与钢结构焊缝超声波探伤的检测。

2、依据标准GB/T11345—1989《钢焊缝手工超声波探伤方法和探伤结果分级》。

GB/T50621—2010《钢结构现场检测技术标准》。

JG/T203—2007《钢结构超声波探伤及质量分级法》。

GB 50205—2001《钢结构工程施工质量验收规范》。

3、仪器设备和人员的要求3。

1 钢结构检测所用的仪器、设备和量具应有产品合格证、计量检定机构出具的有效期内的检定(校准)证书,仪器设备的精度应满足检测项目的要求。

检测所用检测试剂应标明生产日期和有效期,并应具有产品合格证和使用说明书。

3.2 检测人员应经过培训取得上岗资格;从事钢结构无损检测的人员应按现行国家标准《无损检测人员资格鉴定与认证》GB/T 9445进行相应级别的培训、考核,并持有相应考核机构颁发的资格证书。

3.3 从事焊缝探伤的检验人员必须掌握超声波探伤的基本技术,具有足够的焊缝超声波探伤经验,并掌握一定的材料、焊接基础知识。

3。

4 焊缝超声检测人员应按有关规程或技术条件的规定经严格的培训和考核,并持有相应考试组织颁发的等级资格证书,从事相对考核项目的检验工作。

注:一般焊接检验专业考核项目分为板对接焊缝;管件对接焊缝;管座角焊缝;节点焊缝等四种。

3.5 取得不同无损检测方法的各技术等级人员不得从事于该方法和技术等级以外的无损检测工作。

3.6 现场检测工作应由两名或两名以上检测人员承担.3。

7 超声检验人员的视力应每年检查一次,校正视力不得低于1。

0。

4、检测钢结构焊缝超声波探伤时,基本要求4.1 现场调查宜包括下列工作内容:1 收集被检测钢结构的设计图纸、设计文件、设计变更、施工记录、施工验收和工程地质勘察报告等资料;2 调查被检测钢结构现状,环境条件,使用期间是否已进行过检测或维修加固情况以及用途与荷载等变更情况;3 向有关人员进行调查;4 进一步明确委托的检测目的和具体要求;4.2 检测项目应根据现场调查情况确定,并应制定相应的检测方案.检测方案宜包括下列主要内容:1 概况,主要包括设计依据、结构形式、建筑面积、总层数,设计、施工及监理单位,建造年代等;2 检测目的或委托方的检测要求;3 检测依据,主要包括检测所依据的标准及有关的技术资料等;4 检测项目和选用的检测方法以及检测数量;5 检测人员和仪器设备情况;6 检测工作进度计划;7 所需要委托方与检测单位的配合工作;8 检测中的安全措施;9 检测中的环境措施。

超声波探伤检测作业指导书

超声波探伤检测作业指导书

附件3超声波探伤检测作业指导书1.适用范围适用于钢结构产品无损检测作业,检测钢结构焊缝的缺陷,并确定缺陷位置、尺寸、缺陷评定的一般方法及检测结果的等级评定。

2.作业准备2.1仪器准备目前在焊接结构的超声波检测普遍采用A型脉冲反射式超声波探伤仪,探伤仪应配备80dB以上连续可调的衰减或增益控制器,步进级每档不大于2dB,其精度为任意相邻12dB误差在±1dB内,最大累积误差不超过1dB;水平线性误差不大于1﹪,垂直线性误差不大于5﹪。

2.2探头准备探头频率一般在2~5MHz,一般选用2~2.5MHz公称频率探头。

特殊情况下可选用低于2MHz或高于2.5MHz检验频率,但必须保证系统灵敏度要求。

2.3探伤区及探伤面准备在探伤前必须准备好要探伤区的探伤面,检测表面应平整光滑。

探头移动区应清理焊接飞溅、铁屑、油垢及其他阻碍声藕合的杂物,检测面一般应进行清理打磨,使钢板露出金属光泽,其表面粗糙度应不超过6.3μm。

2.4耦合剂准备选用焊缝超声波探伤常用耦合剂有机油、甘油、CMC(化学纤维素)浆糊、润滑脂和水等。

一般工程施工常用的为机油、浆糊两类耦合剂。

当工件表面光洁度较差时,选用声阻抗较大的耦合剂甘油可获得较好的透声性能。

2.5扫描速度调整扫描速度调节由三种方法:①声程比例法:将荧光上时基扫描线长度调整成声程读数,常用CSK-IA试块、半圆试块来调整;②水平比例法:将荧光上时基扫描线长度调整成水平距离读数,常用CSK-IA 或CSK-ⅢA试块来调整;③深度比例法:将荧光上时基扫描线长度调整成水平距离读数,常用CSK-IA试块来调整。

在焊缝探伤中,角度探伤可用声程定位。

但现在焊缝探伤中普遍选用K值探头,板厚小于20mm宜用水平比例法,板厚大于20mm时宜用深度比例法。

2.6距离-波幅曲线(DAC)的绘制2.6.1对于管节点,采用在CSK-ICj试块上实测的直径3mm的横孔反射波幅数据及表面补偿和曲面复测灵敏度修正数据,对于板节点,则采用在CSK-IDj型试块实测的直径3mm横孔反射波幅数据及表面补偿数据。

钢结构焊缝超声波探伤实施细则

钢结构焊缝超声波探伤实施细则

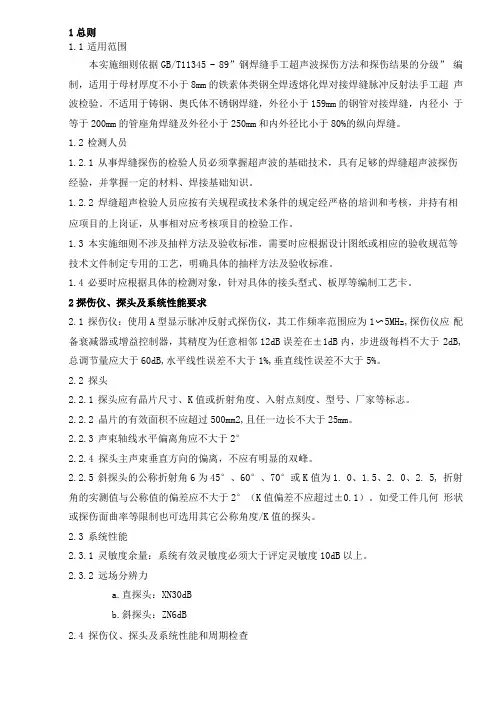

1总则1.1适用范围本实施细则依据GB/T11345 - 89”钢焊缝手工超声波探伤方法和探伤结果的分级” 编制,适用于母材厚度不小于8mm的铁素体类钢全焊透熔化焊对接焊缝脉冲反射法手工超声波检验。

不适用于铸钢、奥氏体不锈钢焊缝,外径小于159mm的钢管对接焊缝,内径小于等于200mm的管座角焊缝及外径小于250mm和内外径比小于80%的纵向焊缝。

1.2检测人员1.2.1从事焊缝探伤的检验人员必须掌握超声波的基础技术,具有足够的焊缝超声波探伤经验,并掌握一定的材料、焊接基础知识。

1.2.2焊缝超声检验人员应按有关规程或技术条件的规定经严格的培训和考核,并持有相应项目的上岗证,从事相对应考核项目的检验工作。

1.3本实施细则不涉及抽样方法及验收标准,需要时应根据设计图纸或相应的验收规范等技术文件制定专用的工艺,明确具体的抽样方法及验收标准。

1.4必要时应根据具体的检测对象,针对具体的接头型式、板厚等编制工艺卡。

2探伤仪、探头及系统性能要求2.1探伤仪:使用A型显示脉冲反射式探伤仪,其工作频率范围应为1〜5MHz,探伤仪应配备衰减器或增益控制器,其精度为任意相邻12dB误差在±1dB内,步进级每档不大于2dB,总调节量应大于60dB,水平线性误差不大于1%,垂直线性误差不大于5%。

2.2探头2.2.1探头应有晶片尺寸、K值或折射角度、入射点刻度、型号、厂家等标志。

2.2.2晶片的有效面积不应超过500mm2,且任一边长不大于25mm。

2.2.3声束轴线水平偏离角应不大于2°2.2.4探头主声束垂直方向的偏离,不应有明显的双峰。

2.2.5斜探头的公称折射角6为45°、60°、70°或K值为1. 0、1.5、2. 0、2. 5, 折射角的实测值与公称值的偏差应不大于2°(K值偏差不应超过±0.1)。

如受工件几何形状或探伤面曲率等限制也可选用其它公称角度/K值的探头。

02超声波探伤

02超声波探伤

钢制压力容器对接焊缝超声检测工艺规程1 目的为标准超声波检测工作,明确各有关责任人的职责,保证检测质量,特制定本规程。

2 范围本规程规定了焊缝超声检测人员资格、仪器探头试块、检测范围、检测方式及查验结果的品级评定。

本规程适用于母材厚度为8-120mm 全焊透熔化焊钢对接焊缝的超声检测。

本规程不适用于铸钢及奥氏体钢焊缝,外径小于159mm钢管对接焊缝,也不适用于内外径之比小于80%的纵向焊缝检测。

本规程采纳A型脉冲反射式超声波探伤仪对钢制压力容器对接焊缝进行检测。

本规程按JB4730标准编制,符合《容规》和GB150的要求。

检测工艺卡是本规程的补充,必要时由Ⅱ级人员按合同要求编制,其检测参数规定得更具体。

3 职责检测人员必需通过培训,按《锅炉压力容器无损检测人员资格考核规那么》的要求,领导论和实际考试合格,取得相应品级资格证书的人员担任。

检测由Ⅱ级以上人员进行,I级人员仅作检测的辅助工作。

检测人员每一年应检查一次躯体,其矫正视力不低于超声波检测操作人员对检测结果和检测部位的正确性负责。

4 要求仪器、探头和试块仪器和探头现利用仪器为汕头超声仪器厂生产的CTS-23型仪器和探头,和金星电脑工程公司的QKS-958型数字式超声波探伤仪和探头。

a)仪器和探头的组合灵敏度:在达到所检工件最高声程时,其灵敏度余量应≥10dB。

b)衰减器精度:任意相邻12dB误差在±1 dB之内,最大累计误差不超过1 dB。

c)水平线性:误差不大于1%。

d)垂直线性:在荧光屏满刻度的80%范围内呈线性显示,垂直线性误差不大于5%。

e)探头⑴晶片有效面积除还有规定外一样不该超过500mm2,且任意一边长不大于25mm。

⑵斜探头声束轴线水平偏离角不该大于20,主声束垂直方向不该有明显的双峰。

⑶直探头的远场分辨力应大于或等于30 dB,斜探头的远场分辨力应大于或等于6 dB。

f)仪器和探头的系统性能应按ZBJ04001和ZBY231的规定进行测试。

超声波检测作业指导书

超声波检测作业指导书

标题:超声波检测作业指导书1范围本标准适用于母材厚度不小于8mm的铁素体类钢熔化焊对接焊缝脉冲反射法手工超声波检测。

本标准不适用铸钢及奥氏体不锈钢焊缝;外径小于159mm的钢管对接焊缝;内径小于等于200mm的管座角焊缝及外径小于250mm和内外径之比小于80%的纵向焊缝。

2职责2.1焊接检验人员负责对焊接作业进行全过程的检查和控制,根据设计文件以及工艺文件要求确定焊缝检测部位、填报无损检测委托单以及填报、签发焊缝质量检验评定报告单。

2.2无损检测人员负责根据相关规程或相关技术文件规定的探伤方法及探伤标准对受检部位进行无损检测,超声波Ⅱ级检测人员负责填报、签发检测报告。

3 引用标准JGJ81-2002 钢结构焊接技术规程GB/T11345-1989 钢焊缝手工超声波探伤方法和探伤结果分级GB50205-2001 钢结构工程施工及验收规范4 质量要求质量评定标准及相关质量等级应遵循设计文件及有关工艺技术文件的要求。

4.1 GB11345-1989《钢焊缝手工超声波探伤方法及质量分级法》对焊接接头质量分级规定见表1。

表1 缺陷的等级评定5 原材料及过程产品焊缝检测工艺方法 5.1 典型过程产品及原材料超声波检测示意图检测区检测面位置2位置1图1 检测和探头移动区 图2锯齿形扫查翼板(炉胆或筒体)腹板(管板)位置4位置2位置4位置2位置1位置3位置1图3 焊接(轧制)T 型钢超声波检测示意图图4 板材接料超声波检测示意图位置1图5 不同板厚或肢厚的板材或型材接料超声波检测示意图图6 超声波探头选择及检测前焊缝两侧清理示意图5.2超声波检测工艺5.2.1超声波检测工艺了解焊接工艺及质量要求-----确定检验部位及检验比例-----确定检测技术等级及质量等级-----选着检测灵敏度-----选择标准试块或参考试块-----了解检测构件结构及焊缝尺寸-----确定扫差方式及检测面-----选择探头----编制超声波检测工艺卡----焊缝外观及尺寸检验----填制焊缝质量检验评定报告单----检测面准备-----填写焊缝无损检测委托单-----焊缝超声波检验-----填写无损检测原始记录---焊缝质量评定-----出具焊缝超声波报告5.2.2试块及探头的选择根据母材厚度、实际焊缝宽度选择对比/标准试块以及超声波探头(类别、晶片面积、频率、K值、前沿值)5.2.3探测方式以及扫查面的准备环绕转角左右前后根据母材厚度、检测级别(采用B 级检测)以及焊缝处构件结构按表3选择探测方式以及探头移动区宽度。

建筑钢结构焊缝超声波探伤实施细则

建筑钢结构焊缝超声波探伤实施细则

*公司钢构作业指导书建筑钢结构焊缝超声波探伤文件编号:版本号:编制:批准:生效日期:建筑钢结构焊缝超声波探伤实施细则1. 目的为使测试人员在做建筑钢结构焊缝超声波探伤时有章可循,并使其操作合乎规范。

2. 适用范围适用于母材厚度不小于4mm的碳素钢和低合金钢的钢板对接、T型接头、电渣焊接头;适用于母材壁厚不小于3.5mm,管径不于小48mm的螺栓球节点杆件与锥头或封板对接;适用于母材壁度不小于4mm,球径不小于120mm,管径不小于60 mm的焊接空心球及球管焊缝;适用于母材壁厚不小于6mm、支管管径不于小89mm、局部两面角夹不小于30°、支管壁厚外径比小于13%的圆管相贯接节点碳素钢和低合金钢焊接接头焊。

3. 检测依据GB 50205-2001钢结构工程施工质量验收规范JGJ7-2010空间网格结构技术规程JGJ81-2002建筑钢结构焊接技术规程GB 50661-2011 钢结构焊接规范JG/T203-2007钢结构超声波探伤及质量分级法GB/T11345-2013焊缝无损检测超声检测技术、检测等级和评定4.检验方法概述超声波探伤法的原理是利用超声波探伤仪换能器发射的脉冲超声波,通过良好的耦合方式使超声波入射至被检工件内,超声波在工件内传播遇到异质界面产生反射,反射波被换能器所接收并传至超声波探伤仪示波器。

通过试块或工件底面作为反射体调节时基线以确定缺陷反射回波的位置,调整检测灵敏度以确定缺陷的当量大小。

5.人员要求所有从事超声波探伤的检验员应通过有关部门组织的超声波探伤培训、考试并取得相应的执业资格证书,Ⅰ级检验员具有现场操作资格,但必须在Ⅱ级或Ⅲ级人员的指导或监督下进行,Ⅱ级或Ⅲ级人员可以编制超声波探伤工艺规程和工艺卡以及签发审核检验报告。

超声检验人员的视力应每年检查一次,校正视力不得低于1.0。

6.检测器材6.1超声波探伤仪:采用数字A型脉冲反射式超声波探伤仪,频率范围为0.5-10MHz,且实时采样频率不应小于40MHz;衰减器精度为任意相邻12dB的误差在±1dB以内,最大累计误差不超过1dB;水平线性偏差不大于±2%,垂直线性偏差不大于±3%。

焊缝超声波检测规程

焊缝超声波检测规程

焊缝超声波检测规程1 目的1.1本规程是为了准确地检出焊缝、热影响区和邻近母材中各种缺陷,以及对缺陷大小、性质等级评定而编制。

1.2实施本规程采用A型脉冲反射式超声波探伤仪,手工探头接触法进行探伤,探伤时可采用斜探头法,也可采用直探头法,还可以两种方法都采用,具体根椐结构焊缝而定。

2参考标准JGJ81-2002 建筑钢结构焊接规程GB11345-89 焊缝手工超声波探伤方法和探伤结果分级GB/T3323-2005 金属熔化焊对接接头射线照相和探伤结果分级JB/T4730.3 承压设备无损检测GB/T2694 输电线路铁塔制造技术条件3超声检测人员3.1从事焊缝检测的检验人员,必须掌握超声波检测的基础知识,具有足够的焊缝超声波检测经验,同时还必须掌握一定的金属材料和焊接基础知识。

3.2焊缝超声波检测人员应按有关规程或技术条件经过严格培训和考核,并持有中国机械工程学会无损检测学会(或同等机构)颁发的II 级以上资格证书。

4检测设备4.1 超声波探伤仪4.1.1超声波探伤仪由计量部门检定有效方可使用。

4.1.2使用A型脉冲反射式超声波探伤仪,波型应清晰,仪器应同时具备单、双探头的工作能力,并配有能连续工作不小于6小时的电池,荧光屏附有标定距离和波幅的永久性方格刻度,并配有制作参考曲线的透明幕板。

4.1.3探伤仪工作频率范围至少为1~6MHz,并配有衰减器或增益控制器,总调节量应大于60dB,步进级每档不大于2dB,在不小于60dB范围内其精度为不大于±1dB,水平线性误差不大于1%,垂直线性误差不大于5%。

当外接电压拨动15%时,仪器的电压波动值应维持在±2V 范围内。

仪器与探头的组合在接收IIW标准试块上半径为100mm曲面的反射波时,其回波高度达到荧光屏满刻度的3/4的情况下,储备的灵敏度余量至少应为40dB。

4.1.4超声波探伤仪的使用环境温度应在50℃~-20℃,或按照仪器说明书的要求进行。

4.钢焊缝超声波探伤操作要求

4.钢焊缝超声波探伤操作要求

钢焊缝超声波探伤操作要求1、仪器调整(1)聚焦清晰、增益适当、抑制置关。

(2)有标准要求的灵敏度余量。

JB/4730.3-2005第67页3.2.2.3.1款规定在达到工件的最大检测声程时,其灵敏度余量不小于10dB。

(3)深度范围选择适当。

2、入射点至前沿距离lο的测定:(1)在CSK-ⅠA试块上测试;(2)要求误差≤±1mm。

3、K值的测定要求:(1)要求误差≤±0.1mm。

(2)可在CSK-ⅢA试块上进行,计算式:K=(a2-a1)/(h2-h1)。

(3)可以在CSK-ⅠA试块上测定,K=(lο+x-35)/30。

4、扫描线的调节①要求误差≤2%。

②可以在CSK-3Ⅲ试块上进行。

也可以在CSK-ⅠA试块上测定。

③小于20毫米厚的钢板焊缝要求使用水平定位。

大于20毫米的钢板可焊缝以使用水平定位,也可以使用深度定位法,但要求荧光屏的利用不低于满刻度的50%。

5、表面耦合补偿根据实际试板情况,推荐上表面的声能损失一般按3-4dB补偿;下表面的声能损失按4dB补偿。

一次性规定有要求的。

按照一次性规定。

6、距离——dB曲线的绘制①可以绘制距离——dB曲线,也绘制距离——波幅曲线。

②三条线在图上的位置及灵敏度关系要符合标准要求。

③在距离——dB(或波幅)曲线图上需注明参考波幅的高度、是否已计入表面补偿,使用的定位方式及调节比例7、探伤灵敏度的选择及调整。

①要求按距离——dB(或波幅)曲线确定探伤灵敏度,采用分段探伤时,应分段设定探伤灵敏度。

②要求仪器至少要保留10 dB的灵敏度余量。

(为保证仪器有一定的灵敏度余量,绘制距离——dB曲线时,应从最远声程处测起)。

③探伤灵敏度下的灵敏度余量要求记入探伤记录中。

例如:探伤灵敏度ф1×6-9dB,采用分段探伤只要求记录最大声程时探伤灵敏度余量。

8、探伤面的选择;①要求所选探头K值能满足全焊缝扫查:K≥(a+b+lο)/T(薄板使用一次反射波探伤);式中a—上焊缝宽度的一半;b―下焊缝宽度的一半;l0-探头的前沿距离;T-工件厚度;K-探头的K值.②要求探伤面的准备,满足扫查范围的要求。

焊缝超声波探伤(第三节 焊缝超声波探伤定位)

焊缝超声波探伤(第三节 焊缝超声波探伤定位)

第四章 焊缝超声波探伤第三节 焊缝超声波探伤定位超声波探伤定位的方法是利用已知尺寸的试块(或工件)作为反射体来调节探伤仪的时间轴,然后根据反射波出现在时间轴上的位置,确定缺陷的位置。

一、斜探头定位与直探头定位的区别纵波探伤时定位比较简单,如探测100mm 厚的工件,可把底面回波调在10格,则每格代表工件中的声程(或垂直距离)为100/10=10(mm)。

(因耦合层极薄,可忽略不计)。

探伤时,若在6格出现缺陷波,则缺陷离工件表面的距离为6×10=60mm 。

横波探伤时的定位比较复杂(见图5–7所示),与纵波探伤相比有三点区别:① 超声波射到底面时无底面回波(故时间轴需在试块上预先调节);② 有机玻璃斜楔内一段声程OO '(称斜探头本体声程)在中薄板焊缝探伤定位时不能忽略,必须加以考虑。

③ 超声波的传播路线为O 'OAB(或O 'OB)折线,定位时,必须得用三角公式进行计算。

二、斜探头探伤定位基本原理焊缝探伤前,一般先进行斜探头入射点和折射角的测定,以及时间轴的调节。

故入射点O 和折射角β是已知的,示波屏上扫描线每格所代表的距离(可以是水平距离、垂直距离或声程)也是可知的。

这样,在直角三角形中,知道一只角、一条边、则其他两条边也可求出,故缺陷位置(缺陷离探头入射点的水平距离和深度)便可确定。

根据时间扫描线调节方法的不同,可分三种定位法: 1. 水平定位法即时间扫描线与水平距离成相应的比例关系。

2. 垂直定位法即时间扫描线与深度距离成相应的比例关系。

3. 声程定位法即时间扫描线与声程距离成相应的比例关系。

一般板厚≤24mm 时,用水平定位法、板厚≥32mm 时用垂直定位法。

时间轴的调节,其最大测定范围应在1S ~1.5S 之间(1S 为一个跨距的声程距离)。

三、焊缝超声波探伤定位的常用方法多年来,不少厂矿企业中的检测人员根据自己产品的特点,经过不断摸索、反复实践,已总结出了好多简便、有效的定位方法,下面仅介绍几种常用的定位方法。

超声波、磁粉探伤要求

超声波、磁粉探伤要求
2、必须是熔透焊;
3、焊缝及热影响区打磨
探伤时无焊接药皮
超声波、磁粉、渗透探伤的适用范围及要求
超声波探伤
除焊缝外,表面光洁度均不低于12.5um;形状尽量简单
磁粉探伤
渗透(着色)探伤
铸钢件
1、应在正火后进行
2、合适尺寸范围:25-400mm
1、只适合铁磁性材料;
2、只适合检测距表面3mm的开口及不开口的气孔、夹渣、裂纹及缺陷;
3、表面应干净,无污物及氧化皮锈蚀。
1、只能检测开口缺陷;
2、适用于金属、非金属材料;
3、不适合多孔结构;
4、表面应干净;5、铸Fra bibliotek表面至少经打磨
锻件
1、探伤应在热处理后进行;
2、最小厚度25mm。即厚度小于25mm对小于φ2缺陷不易检出
轴类
以下三种情况不适宜
1、细长轴类横向缺陷
2、离开心部与轴线平行的缺陷
3、直径40mm以下
焊缝
1、板厚应≥8mm;

超声波焊缝探伤操作简述

超声波焊缝探伤操作简述

返回
仪器的调校
3、探头K值的测定
1)、设置[计测]菜单中[反射孔深度]=30.0mm, [孔径]=φ50.0mm, [工件厚度]=100.0mm。
2)、用斜探头对着CSK-IA试块上圆心距离探测面30mm的 φ50mm孔进行扫射,找到最高回波,固定探头, 使a闸门套住该回波,调节[角度测量]=on, 此时测量结果显示在[角度]和[K值]中,屏幕下 方提示“是否刷新?”,再按一次▲键就保存了测量 结果。
返回
准备工作
1、探头的选择 2、使用的试块 3、仪器的调校 4、其他辅助工具 5、对焊缝情况的了解
返回
.
探头的选择
1、斜探头型号 2.5Z8*12K3
频率2.5MHz 晶片尺寸 8*12mm
2、探头的选择
折射角β的正切值tanβ=3
探伤前应根据被检对象的形状、衰减和技术要求来选 择探头。探头的选择包括探头型式、频率、晶片尺寸和
仪器的调校(图)
.
返回
DAC曲线的制作(图)
.
DAC曲线的制作(图)
.
返回
探伤操作(图)
.
返回
探伤操作(图)
.
返回
探伤操作(图)
.
返回
缺陷等级分类
.
返回
焊缝裂纹
.
返回
焊缝气孔
.
返回
“DAC-4dB”。
5)、在DAC主菜单“曲线选择”设为“定量线”,另外工件表
面补偿一般要3、4dB,所以“增益校正”应设置为“3、
4dB”。
6)、在保存主菜单保存当前仪器状态设定及DAC曲线到空白的
数据集内,记录好该曲线的储存号。
.
返回
仪器的调校

焊缝的超声波探伤资料讲解

焊缝的超声波探伤资料讲解

超声波特性
束射特性
反射特性
传播特性
波型转换特性
人们正是利用了超声波的这些特性,发展了超声波探伤技术。
超声波的波型
纵波
波传播方向
空气
固体介质
表面波
横波 板波
超声波声速
材料 钢 水 有机玻璃 铝 铜
纵波声速(m/s) 5900 1400 2720 6260 4700
横波声速(m/s) 3230 -1460 3080 2260
➢ 采用二次波探伤,探测面修整宽度为:
S ≥ 2KT+50 (mm)
➢ 采用一次波探伤,探测面修整宽度为:
S≥KT+50 (mm) 式中: K----探头的K值;
T----工件厚度。
P
P
二次波探伤
一次波探伤
耦合剂的选用
• 耦合剂 ➢ 流动性、粘度、附着力适当,易清洗; ➢ 声阻抗高,透声性好; ➢ 价格便宜; ➢ 对工件无腐蚀,对人无害,不污染环境; ➢ 性能稳定,不易变质,能长期保存。
波动频率 f<20Hz 20Hz≤f≤20KHz 20KHz≤f≤103 MHz f>103 MHz
可闻频率 人耳不可闻 人耳可闻 人耳不可闻 人耳不可闻
超声波探伤用的频率为 0.25MHz~15MHz,金属材料超 声波探伤常用频率为0.5MHz ~ 10MHz,其波长约10mm ~ 0.5mm 。
焊缝的超声波探伤
南京钢铁股份有限公司研究院 Institute of Nanjing Iron & Steel Co., Ltd.
什Hale Waihona Puke 是超声波超声波是声波的一种,是机械振动在弹性介质中传 播而形成的波动,通常以其波动频率 f 和人的可闻频

城市轨道交通车辆技术《钢轨焊缝超声波探伤作业标准》

城市轨道交通车辆技术《钢轨焊缝超声波探伤作业标准》

钢轨焊缝超声波探伤作业1 范围TB/T 2658的本局部规定了钢轨焊缝超声波探伤的工艺要求、探伤操作、缺陷处理、探伤报告等。

本局部适用于新焊钢轨焊缝(以下简称新焊焊缝)和在役钢轨焊缝(以下简称在役焊缝)的超声波探伤作业。

2 标准性引用文件以下文件中的条款通过本标准的引用而成为本标准的条款。

但凡注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

但凡不注日期的引用文件,其最新版本适用于本标准。

JB/T 10061—1999 A型脉冲反射式超声探伤仪通用技术条件JB/T 10062—1999超声探伤用探头性能测试方法TB/T 1632.1—2005钢轨焊接第1局部:通用技术条件TB/T 2634—1995钢轨超声波探伤探头技术条件3 工艺要求3.1 根本要求3.1.1 应采用单探头和双探头两种方法对焊缝进行扫查。

3.1.2 为保证焊缝探伤质量,焊缝两侧各400 mm范围内,不宜钻孔或安装其他装置。

3.1.3 铝热焊焊缝扫查应普及焊缝全宽度(宽度超过40 mm焊缝的轨底两侧部位除外)。

3.1.4 焊缝探伤应配齐备品,参见附录F。

3.1.5 新焊焊缝的探伤在推瘤和打磨以后进行,焊缝处温度应冷却至40℃以下,探测面不应有焊渣、焊瘤或严重锈蚀等。

轨头踏面、轨头两侧、轨底两侧和轨底角上部(30 mm)应打磨至钢轨原始面。

3.1.6 在役焊缝探伤前应去除探测面上的油污和严重锈蚀等,扫查范围应以焊缝中心向两侧各延伸200 mm。

在役焊缝可使用阵列探头或组合探头进行分段探测。

3.2 探伤人员探伤人员应具有铁道部门无损检测人员技术资格鉴定考核委员会颁发的Ⅱ级或以上级别的技术资格证书,经专门的钢轨焊缝探伤技术培训,合格前方能独立承当钢轨焊缝探伤工作。

3.3 探伤设备、探头和试块3.3.3.1 新焊焊缝扫查装置:a) 用于工厂或基地焊焊缝:应能对轨头、轨腰和轨底部位进行K型扫查。

钢结构焊缝超声检测标准及操作-湖南科大

钢结构焊缝超声检测标准及操作-湖南科大

2、焊缝探伤探伤前准备
广东汕头超声仪器所CTS-2000PLUS
2、焊缝探伤探伤前准备
智博联U610
2、焊缝探伤探伤前准备
1)探头K值 2)前沿长度 使用磨损后应重新测量
2、焊缝探伤探伤前准备
标准试块: CSK-IA
前沿长度
K值测量
声速?
2、焊缝探伤探伤前准备
比对试块:RB-2 3mm横孔技术1
1 在需要进行疲劳计算的构件中,凡对接焊缝均应焊透,其质量等级为: 1) 作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝,
受拉时应为一级,受压时应为二级; 2) 作用力平行于焊缝长度方向的纵向对接焊缝应为二级。
2 不需要计算疲劳的构件中,凡要求与母材等强的对接焊缝应予焊透,其质 量等级当受拉时应不低于二级,受压时宜为二级。
3、焊缝超声检测实际操作
简要操作说明书 演示
5. 《钢的弧焊接头缺陷质量分级指南》GB/T 19418-2003 6. 《焊缝无损检测 超声检测技术、检测等级和评定》GB/T
11345-2013 7. 《焊缝无损检测 超声检测验收等级》GB/T 29712-2013
1、焊缝超声检测主要技术标准
1. 《钢的弧焊接头缺陷质量分级指南》GB/T 19418-2003 2. 《确焊定缝焊无缝损质检量测等超级声―检→测确技定术检、测检技测术等和级等和级评―定→》检G测B/T
11345-2013 3. 《―焊→缝验无收损等检级测评超定声检测验收等级》GB/T 29712-2013
1、焊缝超声检测主要技术标准
《钢结构工程施工质量验收规范》 50205-2001
?有点乱 (1)UT: Ultrasonic test 超声波探伤标准,较新 (2)钢结构标准,相对较老旧,特别是50205验收标准。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

钢焊缝超声波探伤操作要求1、仪器调整(1)聚焦清晰、增益适当、抑制置关。

(2)有标准要求的灵敏度余量。

JB/4730.3-2005第67页3.2.2.3.1款规定在达到工件的最大检测声程时,其灵敏度余量不小于10dB。

(3)深度范围选择适当。

2、入射点至前沿距离lο的测定:(1)在CSK-ⅠA试块上测试;(2)要求误差≤±1mm。

3、K值的测定要求:(1)要求误差≤±0.1mm。

(2)可在CSK-ⅢA试块上进行,计算式:K=(a2-a1)/(h2-h1)。

(3)可以在CSK-ⅠA试块上测定,K=(lο+x-35)/30。

4、扫描线的调节①要求误差≤2%。

②可以在CSK-3Ⅲ试块上进行。

也可以在CSK-ⅠA试块上测定。

③小于20毫米厚的钢板焊缝要求使用水平定位。

大于20毫米的钢板可焊缝以使用水平定位,也可以使用深度定位法,但要求荧光屏的利用不低于满刻度的50%。

5、表面耦合补偿根据实际试板情况,推荐上表面的声能损失一般按3-4dB补偿;下表面的声能损失按4dB补偿。

一次性规定有要求的。

按照一次性规定。

6、距离——dB曲线的绘制①可以绘制距离——dB曲线,也绘制距离——波幅曲线。

②三条线在图上的位置及灵敏度关系要符合标准要求。

③在距离——dB(或波幅)曲线图上需注明参考波幅的高度、是否已计入表面补偿,使用的定位方式及调节比例7、探伤灵敏度的选择及调整。

①要求按距离——dB(或波幅)曲线确定探伤灵敏度,采用分段探伤时,应分段设定探伤灵敏度。

②要求仪器至少要保留10 dB的灵敏度余量。

(为保证仪器有一定的灵敏度余量,绘制距离——dB曲线时,应从最远声程处测起)。

③探伤灵敏度下的灵敏度余量要求记入探伤记录中。

例如:探伤灵敏度ф1×6-9dB,采用分段探伤只要求记录最大声程时探伤灵敏度余量。

8、探伤面的选择;①要求所选探头K值能满足全焊缝扫查:K≥(a+b+lο)/T(薄板使用一次反射波探伤);式中a—上焊缝宽度的一半;b―下焊缝宽度的一半;l0-探头的前沿距离;T-工件厚度;K-探头的K值.②要求探伤面的准备,满足扫查范围的要求。

P=2TK=2Ttanβa.使用一次反射波探伤时,探伤面修磨的宽度:P1≥1.25P(JB4730.3-2005)。

b.使用直射波探伤时,探伤面修磨的宽度:P2≥0.75Pmm(JB4730.3-2005)。

③探伤面要求清洁。

9、探头扫查的要求①探头扫查的要求符合8.(2)要求。

②探头移动速度<150毫米/秒。

③探头的前进距离d<D(晶片尺寸)。

④探头前进过程中要求有左、右约15度的摆动,即锯齿形扫查。

10、横向裂纹的扫查①斜平行扫查:10°--45°。

②适当提高探伤灵敏度。

11、距离---dB(波幅)曲线判伤①要求在缺陷反射波幅度栏中记入缺陷反射波幅度的当量值高出定量线多少dB。

如:SL+12dB②要求在备注栏中记入缺陷在荧光屏上的刻度位置和波幅与基准波高相等时仪器的衰减器读数。

12、结果:①缺陷的水平位置和深度在示意图上注明,要求定位水平误差≤4毫米,要求定位深度误差≤3毫米。

注:a、试板的编号位置作为方位标记需记入示意图,编号在左上角。

c、尺寸的测量以试板上的纵、横基准线为基准。

d、缺陷的深度距离以探伤面基准,即有编号的一面。

②缺陷的指示长度误差要求≤4毫米,当缺陷波有多个峰值时,如果峰值之间的波谷幅度在测长线以上时应按连续缺陷计指示长度。

③缺陷的反射波幅度,以最高反射波为记录及评定依据,要求误差不大于2 dB。

④要注意缺陷的漏检和错判。

13、焊缝质量的正确评级:(1)要求依据检测结果按标准进行正确评级。

(2)缺陷的定性只作参考,不作扣分依据,但如果将缺陷性质定为危险性缺陷时,评级结果必须与定性结果一致。

(3)结果与评级相矛盾时作为评级错误扣评定分。

检测结果有错误在检测结果项中扣分。

检测结果有错误,评级又与检测结果相矛盾,将在检测结果项和评定项中分别扣分。

(4)裂纹、未熔合、未焊透属于焊缝中的危险性缺陷。

14、熟练程度:(1)新考人员要求1个半小时内完成焊缝试板、钢板探伤作业。

(2)换证人员只考焊缝试板,不考钢板和或者锻件;持钢板证的只考钢板,时间1小时。

(3)在1小时内交出探伤报告(不含考试时间)。

15、试板的选择方式:(1)凭准考证参加考试。

(2)抽签分组,每组中薄板与中厚板各一块,由自己任选一块探伤。

新考人员除钢板焊缝外任选一块钢板或者锻件试板探伤。

(3)考试时可以带标准,可以自带仪器。

焊缝超声波探伤报告记录试板编号:考核时间:2008 年X 月X 日时分至测试点记录表距离波幅曲线(已修正过):缺陷位置示意图:缺陷检测记录: 1S 2:缺陷终止点距试板左端基准线的距离; S 3:缺陷波幅最高时距试板左端基准线距离;钢板超声波探伤操作要求7.1 钢板超声检测7.1.1 钢板加工及常见缺陷钢板中常见的缺陷有分层、折迭、白点等。

分层折叠一般平等于板面。

钢板是由板坏现制而成。

钢板中常见的缺陷有分层、折迭、白点等。

分层折叠一般平等于板面。

薄板δ<6mm,板波法探伤中厚板δ=6~40mm,纵波探伤法厚板δ>40mm,纵波探伤法7.1.2检测方法P216中厚板垂直探伤法的耦合方式有直接接触法和充水耦合。

采用的探头有单晶直探头、双晶直探头(又称联合双直探头)或聚集探头。

①、接触法接触法是探头通过薄层耦合剂与工件接触进行探伤。

当探头位于完好区时,示波屏上显示多次等距离的底波,无缺陷的。

当探头位于缺陷较小的区域时,示波屏上缺陷波与底波共存,底波有所下降。

当探头位于缺陷较大的区域时。

示波屏上出现缺陷的多次反射波,底波明显下降或消失。

②、水浸法(充水耦合法)充水耦合法探头与钢板不直接接触,通过一层水耦合。

这时水/钢界面(钢板上表面)多次回波与钢板底面多次回波互相干扰,不利探伤。

调整水层厚度,使水/钢界面回波分别与钢板多次底波重合,这时示波屏上波形清晰利于探伤,这种方法称为多次重合法。

当界面各次回波分别与钢板底波一一重合时,称一次重合法,依此类推。

根据钢和水中的声速,可得各次重合法水层厚度H与钢板厚度δ的关系为:H=n钢水C Cδ≈n4式中:n-重合波次数,n=1为一次重合法,类推。

7.1.3 探头与扫查方式的选择P2191.探头的选择钢板晶粒较细,为获得较高的分辨力,宜选较高频率,一般为2.5~5.0MHz。

厚度较小钢板,探头直径不宜过大,因直径大近场大,对探伤不利。

较厚钢板选用单晶直探头。

较薄钢板选双晶直探头,6~30mm的钢板。

2.扫查方式的选择A、全面扫查:探头移动方向垂直于压延方向作100%扫查,每相邻两次扫查有10%的重复扫查面。

B、列线扫查:在钢板上划出等距离的平行列线,探头沿列线扫查,一般列线间距为100mm,并垂直于压延方向。

C、边缘扫查:在钢板边缘的一定范围内作全面扫查。

D、格子扫查:在钢板边缘50mm范围内作全面扫查,其余按200×200mm的格子线扫查。

图11a、b、c。

水浸自动探伤探头移动速度以0.5m-1m/s为宜,手工0.2m/s以内。

(4)、探测范围和灵敏度的调整①探测范围的调整δ<30mm,探测范围调至300mm,δ≥30mm,探测范围调至400mm。

7.1.4探测范围和灵敏度的调整P2201.探测范围的调整探测范围的调整一般根据板厚来确定。

接触法探伤板厚30mm以下时,应能看到B10,探测范围调至300mm左右。

板厚在30~80mm,应能看到B5,探测范围为400mm左右。

板厚大于80mm,可适当减少底波的次数,但探测范围仍保证在400mm左右。

2.灵敏度的调整钢板探伤中灵敏度的调整方法有以下几种。

(a)、阶梯试块法:当板厚≤20mm时,使图12阶梯试块与工件等厚的底面第一次底波达满幅度50%,再提高10dB作为探伤灵敏度。

(b)、平底孔试块法:当厚板>20mm,使图13平底孔试块的ф5平底孔第一次回波达50%作为探伤灵敏度。

试块尺寸见表1。

(c)、底波法:当板厚>60mm时,也可取钢板无缺陷处的第一次底波达50%来校准灵敏度,但结果应与(b)要求一致。

此外还可利用多次底波来调节,例如要求示波屏上出现五次底波,底波B5达50%即可。

表1 平底孔试块尺寸7.1.5 缺陷的判别与测定P2211.缺陷的判别钢板探伤中,一般根据缺陷波和底波来判别钢板中的缺陷情况,JB4730-94确定以下几种情况作为缺陷。

(a)、缺陷第一次反射波F1≥50%。

(b)、第一次底波B1<100%,第一次缺陷波F1与第一次底波B1之比F1/B1≥50%。

(c)、第一次底波B1<50%。

2.缺陷的测定探伤中发现缺陷以后,要测定缺陷的位置、大小、并估判缺陷的性质。

(a)、缺陷位置的测定:缺陷位置的测定包括确定缺陷的深度和平面位置。

前者可据示波屏上缺陷波所对的刻度来确定。

后者根据发现缺陷的探头位置来确定,并在工件或记录纸上标出缺陷至工件相邻两边界的距离。

(b)、缺陷定量:钢板中缺陷常采用测长法测定其指示长度和面积。

JB4730-94规定。

当F1≥50%或F1/B1≥50%(B1<100%)时,使F1达25%或F1/B1达50%时探头中心移动距离为缺陷指示长度,探头中心轨迹即为缺陷边界。

当B1<50%时,使B1达50%时探头中心移动距离为缺陷指示长度,探头中心轨迹即为缺陷边界。

3.缺陷性质的估计:分层:缺陷波形陡直,底波明显下降或消失。

折送:不一定有缺陷波,但底波明显下降,次数减少甚至消失,始波加宽。

白点:波形密集尖锐活跃,底波明显降低,次数减少,重复性差,移动探头,回波此起彼伏。

7.1.6钢板质量级别判定P222JB4730-2005据缺陷指示长度与缺陷指示面积占有率不同将钢板质量分为Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五级,Ⅰ级最高,Ⅴ级最低。

具体分级方法见表2。

例如,超声波探伤1m 2甲、乙两钢板。

甲钢板有以下缺陷:90cm 22个,20cm 23个,各缺陷间距均大于100mm 。

乙钢板有以下缺陷:40cm 22个,间距为80mm ;30cm 28个,间距为100mm 。

试根据JB4730-2005标准评定甲、乙钢板的质量级别。

解:⑴甲钢板评级①、单个缺陷评级:最大单个缺陷面积为90cm 2,JB4730-94标准规定;Ⅱ级:<50cm 2,Ⅲ级:<100cm 2。

∴评为Ⅲ级。

②、据1m 2内缺陷总面积点的百分比评级:JB4730-94标准规定:Ⅱ级:<15cm 2不计,Ⅲ级:<25cm 2不计。

这是里按Ⅱ级计缺陷总面积:F 总=90×2+60×2+20×3=360(cm 2)F 总占1m 2的百分比:×100%=3.6%<4%∴评为Ⅱ级。
