机械制图1-2.圆弧连接

案例2.圆弧连接的作图方法
4.圆弧连接
1).含义
用已知半径的圆弧光滑连接（即相切）两已知线段(直线或圆弧)，称为圆弧连接。
2).连接圆弧的几何要素
半径—已知、圆心 —待求、连接点的位置—待求
3).作图方法
先找出圆心，再找出相切点，然后作图。
圆弧连直线与圆弧
圆弧连两直线
4.圆弧连接
圆弧外接两圆弧
圆弧内接两圆弧
圆弧内、外接圆弧
2)直线与圆弧以及圆弧之间的圆弧连接
1、圆弧外连接两已知圆O1、O2
R
R1+R R2+R
1）定圆心：外（+），
以半径之和画圆弧。
2）找切点：心心相连。 3）连圆弧：以O为圆心，过K1、K2画弧。
2、圆弧内连接两已知圆O1、O2
1）定圆心：内（-），以半径之差画圆弧。
2）找切点：心心相连。
3）连圆弧：以O为圆心，过K1、K2画弧。
R-R1
R-

《机械制图》圆弧连接

2、圆弧连接的作图步骤
（1）圆弧连接两直线
K1 K2
1）分别作与直线L1、L2相距为R的平行线，交点O即为连接弧的圆心。 2）自圆心O分别向直线L1和L2作垂线，垂足K1和K2即为切点。 3）以O为圆心，R为半径画弧K1K2，即为所求连接弧，
8
3 任务三绘制复杂平面图形
圆弧与已知垂直直线相切
A 1）以两直线交点A为圆心，R为半径画弧，交直线L1、L2于K1、K2两点，K1和K2即为切点。 2）分别以K1、K2两点为圆心，R为半径，画圆弧交于O，O点即连接弧的圆心。 3）以O为圆心，R为半径画弧K1K2，即为所求连接弧
9
3 任务三绘制复杂平面图形
（2）圆弧连接已知直线和已知圆弧
1）以O1为圆心，R＋R1为半径画弧；作直线L1平行于直线L，距离为R，与圆弧的交点O点即所求连接弧圆心。 2）作连心线OO1与已知弧交于K1，自O点向已知直线L作垂线得垂足K2。K1、K2为切点。 3）以O为圆心，R为半径画弧K1K2，ห้องสมุดไป่ตู้为所求连接弧。
10
3 任务三绘制复杂平面图形
（3）圆弧与已知两圆弧外切
1）分别以O1和O2为圆心，R＋R1和R＋R2为半径作弧，交于O点即为所求连接弧的圆心。 2）分别作连心线OO1和OO2与已知圆弧交于K1和K2，即为切点。 3）以O为圆心，R为半径，作圆弧K1K2，即为所求连接弧。
11
3 任务三绘制复杂平面图形
3 任务三绘制复杂平面图形
（3）圆弧与圆弧内切
K
7
结论
半径为R的圆弧与已知圆弧（圆心为O1、半径为R1）内切，其圆心的轨迹是已知弧的同心圆，该圆的半径R2=R1-R。即以同心圆上任意一点为圆心O,以R为半径画圆弧，圆弧与已知圆弧相切。连心线OO1的延长线与已知圆弧的交点K即为切点。

机械制图圆弧连接的作图方法

再见，see you again
PPT文档演模板
2020/11/18ຫໍສະໝຸດ 机械制图圆弧连接的作图方法
PPT文档演模板
机械制图圆弧连接的作图方法
•例如：
•图1
PPT文档演模板
•图3
图2
•图4
机械制图圆弧连接的作图方法
PPT文档演模板
•我们将多余的线条擦去，将图完成
机械制图圆弧连接的作图方法
用圆弧连接两已知圆弧
找连接圆弧圆心方法：以圆心距为半径，两个已知圆弧的圆心为圆心，画出两段圆弧，圆弧交点就是连接圆弧的圆心。
PPT文档演模板
机械制图圆弧连接的作图方法
•例如：
•C •图1
PPT文档演模板
•图3
•图2
•图4
机械制图圆弧连接的作图方法
•2、直线与圆弧间圆弧连接
• 1）、外切连接：
•
特点是：连接圆弧和已知直线是外切，所以连接圆弧的
圆心到直线的距离为R；连接圆弧和已知圆弧也是外切，根据几何关系，连接圆
弧的圆心到已知圆弧的圆心的距离是两者的半径之和，也就是R+R1.
机械制图圆弧连接的作图方法
PPT文档演模板
2020/11/18
机械制图圆弧连接的作图方法
•1、直线与直线的圆弧连接
•特点：两条直线和圆弧都是外切，所以圆心到两条直线的距离都是半径。绘图方法：分别作出与两条直线为距离为R的，两直线的平行线。两条平行线
的交点就是“R”圆的圆心。再以R为半径，交点为圆心作出圆弧连接。
PPT文档演模板
机械制图圆弧连接的作图方法
•例如：
•图1
PPT文档演模板
•图3
•图2
•图4

圆弧连接课件

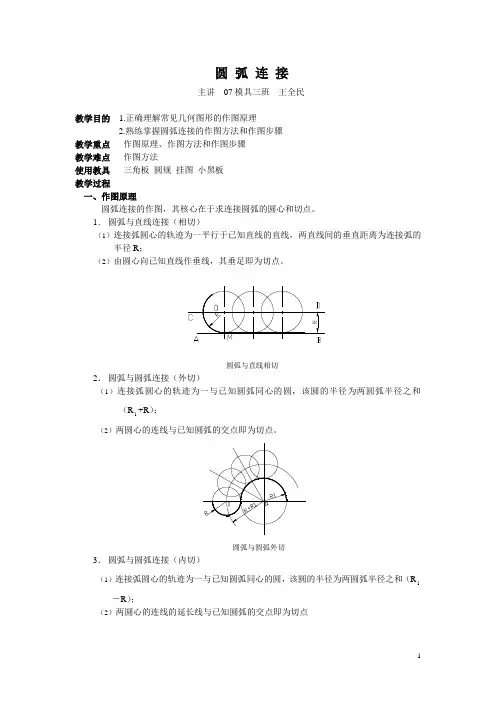

圆弧连接主讲07模具三班王全民教学目的 1.正确理解常见几何图形的作图原理2.熟练掌握圆弧连接的作图方法和作图步骤教学重点作图原理、作图方法和作图步骤教学难点作图方法使用教具三角板圆规挂图小黑板教学过程一、作图原理圆弧连接的作图，其核心在于求连接圆弧的圆心和切点。

1．圆弧与直线连接（相切）（1）连接弧圆心的轨迹为一平行于已知直线的直线，两直线间的垂直距离为连接弧的半径R；（2）由圆心向已知直线作垂线，其垂足即为切点。

圆弧与直线相切2．圆弧与圆弧连接（外切）（1）连接弧圆心的轨迹为一与已知圆弧同心的圆，该圆的半径为两圆弧半径之和+R）；（R1（2）两圆心的连线与已知圆弧的交点即为切点。

圆弧与圆弧外切3．圆弧与圆弧连接（内切）（1）连接弧圆心的轨迹为一与已知圆弧同心的圆，该圆的半径为两圆弧半径之和（R1－R）；（2）两圆心的连线的延长线与已知圆弧的交点即为切点圆弧与圆弧内切二、两直线间的圆弧连接1．用圆弧连接锐角或钝角的两边（1）做与已知角两边分别相距R的平行线，交点O即为连接弧的圆心；（2）自O点分别向已知角两边作垂线，垂足M、N即为切点；（3）以O为圆心，R为半径在两切点M、N之间画连接弧即为所求。

两边为锐角或钝角的圆弧连接2．用圆弧连接直角的两边（1）以顶角为圆心，R为半径画弧，交直线两边于M、N；（2）以M、N为圆心，R为半径画弧，相交得连接弧圆心O；（3）以O为圆心，R为半径，在M、N之间画连接圆弧即为所求。

两边为直角的圆弧连接三、小结课外作业：题目：分别将夹角成60°、90°、135°的两条直线用半径为15的圆弧连接起来。

两条直线间的圆弧连接
