s3c2410串口控制器原理与编程

合集下载

实验2S3C2410GPIO控制实验

实验2 S3C2410GPIO控制实验一、实验目的1.熟悉ADS1.2 开发环境，正确使用仿真调试电缆进行编译、下载、调试。

2.了解S3C2410 的通用I/O 接口，3.掌握I/0 功能的复用并熟练的配置，4.对相应I/0接口进行编程实验，控制实验箱LED 灯点亮。

二、实验设备硬件：UP-TECH S2410/P270 DVP 嵌入式实验平台、PC 机Pentium 500 以上, 硬盘10G 以上。

软件：PC 机操作系统REDHAT LINUX 9.0＋超级终端（或X-shell）＋ARM-LINUX 开发环境。

三、预备知识S3C2410 CPU 共有117个多功能复用输入输出口，分为8组端口：●4个16位的I/O端口（PORT C、PORT D、PORT E、PORT G）●2个11位的I/O端口（PORT B 和PORT H）●1个8位的I/O端口（PORT F）●1个23位的I/O端口（PORT A）这些通用的GPI/O接口，是可配置的， PORTA除功能口外，它们仅用作输出使用，剩下的PORTB、PORTC、PORTD、PORTE、PORTF、PORTG均可作为输入输出口使用。

配置这些端口，是通过一些寄存器来实现的，这些寄存器均有各自的地址，位长32位。

往该地址中写入相应的数据，即可实现功能及数据配置。

GPACON (0x56000000) //Port A controlGPADAT (0x56000004) //Port A dataGPBCON (0x56000010) //Port B controlGPBDAT (0x56000014) //Port B dataGPBUP (0x56000018) //Pull-up control BGPCCON (0x56000020) //Port C controlGPCDAT (0x56000024) //Port C dataGPCUP (0x56000028) //Pull-up control CGPDCON (0x56000030) //Port D control GPDDAT (0x56000034) //Port D data GPDUP (0x56000038) //Pull-up control D GPECON (0x56000040) //Port E control GPEDAT (0x56000044) //Port E data GPEUP (0x56000048) //Pull-up control E GPFCON (0x56000050) //Port F control GPFDAT (0x56000054) //Port F data GPFUP (0x56000058) //Pull-up control F GPGCON (0x56000060) //Port G control GPGDAT (0x56000064) //Port G data GPGUP (0x56000068) //Pull-up control G GPHCON (0x56000070) //Port H control GPHDAT (0x56000074) //Port H data GPHUP (0x56000078) //Pull-up control H 现用C口举例说明。

S3C2410X UART工作原理_ARM嵌入式系统原理与开发_[共7页]

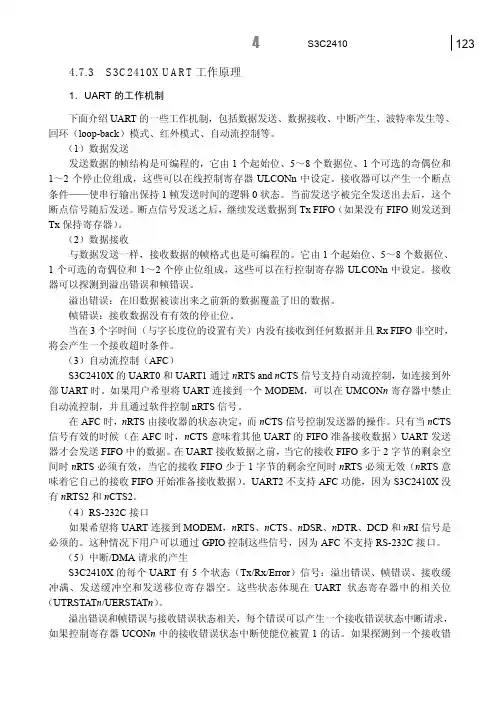

第4章基于S3C2410的硬件结构与接口编程1234.7.3 S3C2410X UART工作原理1．UART的工作机制下面介绍UART的一些工作机制，包括数据发送、数据接收、中断产生、波特率发生等、回环（loop-back）模式、红外模式、自动流控制等。

（1）数据发送发送数据的帧结构是可编程的，它由1个起始位、5～8个数据位、1个可选的奇偶位和1～2个停止位组成，这些可以在线控制寄存器ULCONn中设定。

接收器可以产生一个断点条件—使串行输出保持1帧发送时间的逻辑0状态。

当前发送字被完全发送出去后，这个断点信号随后发送。

断点信号发送之后，继续发送数据到Tx FIFO（如果没有FIFO则发送到Tx保持寄存器）。

（2）数据接收与数据发送一样，接收数据的帧格式也是可编程的。

它由1个起始位、5～8个数据位、1个可选的奇偶位和1～2个停止位组成，这些可以在行控制寄存器ULCONn中设定。

接收器可以探测到溢出错误和帧错误。

溢出错误：在旧数据被读出来之前新的数据覆盖了旧的数据。

帧错误：接收数据没有有效的停止位。

当在3个字时间（与字长度位的设置有关）内没有接收到任何数据并且Rx FIFO非空时，将会产生一个接收超时条件。

（3）自动流控制（AFC）S3C2410X的UART0和UART1通过n RTS and n CTS信号支持自动流控制，如连接到外部UART时。

如果用户希望将UART连接到一个MODEM，可以在UMCON n寄存器中禁止自动流控制，并且通过软件控制nRTS信号。

在AFC时，n RTS由接收器的状态决定，而n CTS信号控制发送器的操作。

只有当n CTS信号有效的时候（在AFC时，n CTS意味着其他UART的FIFO准备接收数据）UART发送器才会发送FIFO中的数据。

在UART接收数据之前，当它的接收FIFO多于2字节的剩余空间时n RTS必须有效，当它的接收FIFO少于1字节的剩余空间时n RTS必须无效（n RTS意味着它自己的接收FIFO开始准备接收数据）。

S3C2410的串口UART及编程ppt课件

6.2.7 波特率分频寄存器UBRDIV
波特率分频寄存器UBRDIV的定义和使用在6.1.2中已叙述，不再重复。

6.2.8 UART单元各寄存器的定义
在随书提供的软件包2410test中，在2410addr.h文件中有关于 UART单元各寄存器的定义。
ppt课件 11

//UART #define rULCON0 ( * (volatile unsigned * )0x50000000)//UART 0 Line control #define rUCON0 ( * (volatile unsigned * )0x50000004)//UART 0 control #define rUFCON0 ( * (volatile unsigned * )0x50000008)//UART 0 FIFO control #define rUMCON0 ( * (volatile unsigned * )0x5000000c)//UART 0 Modem control #define rUTRSTAT0 ( * (volatile unsigned * )0x50000010)//UART 0 Tx/Rx status #define rUERSTAT0 ( * (volatile unsigned * )0x50000014)//UART 0 Rx error status #define rUFSTAT0 ( * (volatile unsigned * )0x50000018)//UART 0 FIFO status
ppt课件
9

6.2.4 UART MODEM控制寄存器UMCONn

S3C2410触摸屏驱动程序原理图

S3C2410触摸屏驱动程序原理图本文介绍了基于三星S3C2410X微处理器,采用SPI接口与ADS7843触摸屏控制器芯片完成触摸屏模块的设计。

具体包括在嵌入式Linux操作系统中的软件驱动开发,采用内核定时器的下半部机制进行了触摸屏硬件中断程序设计,采用16个时钟周期的坐标转换时序,实现触摸点数据采集的方法,给出了坐标采集的流程。

设计完成的触摸屏驱动程序在博创公司教学实验设备UP-NETARM2410-S平台上运行效果良好。

引言随着信息家电和通讯设备的普及,作为与用户交互的终端媒介,触摸屏在生活中得到广泛的应用。

如何在系统中集成触摸屏模块以及在嵌入式操作系统中实现其驱动程序,都成为嵌入式系统设计者需要考虑的问题。

本文主要介绍在三星S3C2410X微处理器的硬件平台上进行基于嵌入式Linux的触摸屏驱动程序设计。

硬件实现方案SPI接口是Motorola推出的一种同步串行接口,采用全双工、四线通信系统,S3C2410X是三星推出的自带触摸屏接口的ARM920T内核芯片,ADS7843为Burr-Brown生产的一款性能优异的触摸屏控制器。

本文采用SPI接口的触摸屏控制器ADS7843外接四线电阻式触摸屏,这种方式最显著的特点是响应速度更快、灵敏度更高,微处理器与触摸屏控制器间的通讯时间大大减少,提高了微处理器的效率。

ADS7843与S3C2410的硬件连接如图1所示,鉴于ADS7843差分工作模式的优点,在硬件电路中将其配置为差分模式。

图1触摸屏输入系统示意图嵌入式Linux系统下的驱动程序设备驱动程序是Linux内核的重要组成部分,控制了操作系统和硬件设备之间的交互。

Linux 的设备管理是和文件系统紧密结合的,各种设备都以文件的形式存放在/dev目录下,成为设备文件。

应用程序可以打开、关闭、读写这些设备文件,对设备的操作就像操作普通的数据文件一样简便。

为开发便利、提高效率,本设计采用可安装模块方式开发调试触摸屏驱动程序。

s3c2440工作原理

s3c2440工作原理
S3C2440是一款ARM11核心的微处理器，其工作原理可以概括为以下几
个方面：
1. 地址空间管理：S3C2440的存储器控制器具有大小端模式选择、可编程
的访问位宽、8个存储器banks等特点。

每个bank有128M 的字节（总
共1G字节/8个banks）。

其中，前6个存储器bank（bank0-bank5）可以是ROM、SRAM等类型的存储器，而后两个存储器bank（bank6-
bank7）则可以作为ROM、SRAM、SDRAM等类型的存储器。

2. 数据传输方式：S3C2440提供了三个UART端口，每个UART端口都可以通过查询、中断和DMA方式传输数据。

当发送数据时，CPU先将数据写入发送FIFO中，然后UART会自动将FIFO中的数据复制到“发送移位器”中，发送移位器将数据一位一位地发送到TXDn数据线上。

接收数据时，“接收移位器”将RXDn数据线上的数据一位一位地接收进来，然后复制到接收FIFO中，CPU即可从中读取数据。

3. 寄存器配置：S3C2440的UART有3个独立通道，每个通道支持的停止位有1位、2位，数据位有5、6、7、8位，支持校验功能，另外还有红外发送/接收功能。

这些功能通过相应的寄存器进行配置。

以上信息仅供参考，如需了解更多信息，建议查阅S3C2440的硬件手册或相关技术文档。

第六章 S3C2410的串口UART及编程

式。使用系统时钟最高波特率达230. 4 kb/s，如果使用外部设备提供的时钟，可以达到更高的速率。每一个UART单元包含一个16字节的FIFO发送缓冲器和一个16字节的FIFO接收缓冲器，用于数据的接收和发送。
S3C 2410X UART支持可编程波特率、红外发送/接收( 只UART2 )、1个或2个停止位、5位/6位/7 位/8位数据宽度和奇偶校验。
发送数据帧是可编程的。一个数据帧包含1个起始位、5~8个数据位、1个可选的奇偶校验位和1~2位停止位，停止位位数通过行控制寄存器ULCONn配置。
6.2 UART的控制寄存器
6.2.1 UART线路控制寄存器ULCONn
该寄存器的位6决定是否使用红外模式，位5、位4和位3决定校验方式，位2决定停止位长度，位1和位0决定每帧的数据位数。具体如表6-1所示：
第六章 S3C2410的串口 UART及编程
主要内容：
6.1 S3C2410的串口UART概述 6.2 UART的控制寄存器 6.3 UART通信程序例子
6.1 S3C2410的串口UART概述
6.1.1 S3C2410串行通信（UART）单元
S3C2410 UART单元提供3个独立的异步串行通信接口，皆可工作于中断和DMA模
6.1.2 波特率的产生
波特率由一个专用的UART波特率分频寄存器(UBRDIVn)（n=0~2）控制，计算公式如下 UBRDIVn=(int)[ULK/(波特率× 16)]－1
或者 UBRDIVn=(int) [PLK/(波特率× 16)]－ 1
6.1.3 UART通信操作
下面简略介绍UART操作，关于数据发送、数据接收、中断产生、波特率产生、查询检测模式、红外模式和自动流控制的详细介绍，请参照相关教材和数据手册。

第10~11章S3C2410串口

NANCHANG UNIVERSITY
§10.2.4 I2C编程编程
• 详见附录
嵌入式系统设计
南昌大学信息工程学院
• I2C总线是嵌入式系统中常用的网络接口，它常用于将微控制器链接到系统的总线，其通信方式采用串行数据传送，可以达到 100kb/s的数据速率。是一种易实现、低成本、中速的嵌入式网络。 • I2C总线协议包含了2层协议：物理层和数据链路层。
嵌入式系统设计
南昌大学信息工程学院
南昌大学
NANCHANG UNIVERSITY
南昌大学
NANCHANG UNIVERSITY
嵌入式系统设计
南昌大学信息工程学院 2010年 2010年1月南昌
嵌入式系统设计
南昌大学信息工程学院
南昌大学
NANCHANG UNIVERSITY
第10~11章 S3C2410的串行接口 S3C2410的串行接口
• S3C2410芯片有3个UART（通用串行接收和传送）接口，这些接口用于支持异步串行通信。它们是相互独立的异步串行I/O端口，每个端口都可在基于中断方式或DMA方式下操作。 • 每个UART的波特率产生器都为自身的传送器和接收器提供连续的发送和介绍时钟。波特率时钟是通过把源时钟（即PCLK或UCLK）和 UART的波特率除数寄存器（UBRDIVn）产生的 16位的除数相除产生的。其计算公式如下： • 除数 = （PCLK/（波特率×16））- 1
南昌大学
NANCHANG UNIVERSITY
§1.3
通信实例
• 下图是一个RS-232接口电路。电路中所采用的电平转换电路芯片为MAX3232， S3C2410芯片的UART0相关引脚（即：TxD0 、RxD0、nRTS0、nCTS0）经过MAX3232电平转换后连接到DB9型的插座上。这样就可以使用S3C2410芯片内部的UART0部件来控制符合RS-232标准的串行通信。

S3C2410串口通讯

项目二串口通讯
姓名：学号：班级：
一、实训任务
1、了解异步串行方式的特点
2、通过实验掌握串行数据通信协议的使用。

3、通过实验掌握S3C2410X 处理器的使用
二、实训内容
1、编写一个S3C2410X处理器的串口通信程序，监视串行口UART0动作，将从
UART0接收到的字符串回送显示。

2、2、写入EEPROM 某一地址，再从该地址读出，输出到超级终端；把读出内
容和写入内容进行比较，检测S3C2410X 处理器通过ic接口，是否可以正常读写。

三、实训过程
1、原理图
2、流程图
打开MDK下的int_test工程，观察发送和接收的函数设定，以便主程序中调用。

#include "uart_test.h"
#include "sys_init.h"
main( )
{
unsigned char data;
sys_init(); /* Initial s3c2410's Clock, MMU, Interrupt,Port and UART */ uart_init(0,9600,UART0); //调用函数
while(1)
{
data=uart_getch(); //接收函数
uart_sendbyte(data); //发送函数
}
}
在PC上运行调试并将硬件的串口线接好，输入想要发送的数字，并以回车键作为发送字符串的结尾标志，观察实验结果。

四、实训体会
本次实验主要是调用例程的程序在主程序中应用，减少了大量的程序编写，同时应该注意程序中设置的波特率应与调试串口的端口设置对应。

S3C2410-UART简介及编程

UART接口 | s3c2410系列ARM
UART初始化
通信模式设置
串行通信协议
先发送起始位，然后是最低有效数据位，最后是停止位
起始位为低电平
。
起始位
奇偶校验位可有可无
数据位（5～8位）
停止位
可设置为 1、1.5、 2位停止位
Start bit LSB
Data bit Data bit Data bit Data bit Data bit Data bit
UART RxD UART RxD
1 start D0 D1 D2 D3 D4 D5 D6 D7 P 1
检测到起始位的下降沿，
速率测量计数器对PCLK 进行计数。
1
start bit
1(LSB of ‘A’ or
’a’) 检测到起始位的上升沿，
速率测量计数器停止。
速率测量计数器
当计数完毕之后,速率测量计数器的值装入除数锁存寄存器，波特率自动切换为正常模式。
[5 : 4]
3
2
奇偶选择奇偶设置停止位
[1 :0] 字长
UART接口 |s3c2410系列ARM 1 初始化
2 收发数据 3 状态信息
UART状态信息
引脚设置波特率设置通信模式设置工作模式设置发送单元
接收单元查询方式
中断方式
UART接口 | s3c2410系列ARM 工作模式设置
UART接口 |s3c2410系列ARM 1 初始化
2 收发数据 3 状态信息
UART状态信息
引脚设置波特率设置通信模式设置工作模式设置发送单元
接收单元查询方式
中断方式
UART接口 | s3c2410系列ARM 通信模式设置

看门狗控制器原理与编程笔记

S3C2410接口之看门狗控制器原理与编程1．看门狗：是一种电路，具有监视并恢复程序正常运行的功能，从而达到增强系统的稳定性。

它本质上是一种定时器电路2．稳定性和定时器之间有什么样的关系呢？3．看门狗增强系统稳定性的基本原理：设一系统程序完整运行一周期的时间是Tp，看狗的定时周期为Ti，要求Ti>Tp。

在程序运行一周期后，修改定时器的计数值，只要程序正常运行，定时器就不会溢出。

若由于干扰等原因使系统不能在Tp 时刻修改定时器的计数值，定时器将在Ti 时刻溢出，引发系统复位，使系统得以重新运行，从而起到监控作用。

s3c2410的看门狗控制器S3C2410 的看门狗定时器有两个功能：（1）定时器功能：可以作为常规定时器使用，它是一个十六位的定时器，并且可以产生中断，中断名为INT_WDT，中断号是0x09。

（2）复位功能：作为看门狗定时器使用，当时钟计数减为0（超时）时，它将产生一个128个时钟周期的复位信号。

S3C2410 ARM9的看门狗主要由五部分构成：时钟、看门狗计时器、看门狗数据寄存器、复位信号发生器、控制逻辑等。

S3C2410 ARM9的看门狗工作原理：PCLK 经过预分频、再分频，使得到达看门狗的频率能够没有那么高，这样看门狗才处理得了。

•S3C2410 看门狗定时时间预分频器为8位，其值为：0---255再分频器可选择值为：16、32、64、128输入到计数器的时钟周期为：T_wtd=1/[PCLK/(Prescaler+1)/Division_factor]看门狗的定时周期为：T=WTDAT（看门狗的计数器的初值）×T_wtd•S3C2410 看门狗的特殊功能寄存器：（共3个，其基地址为0x53000000）•••s3c2410的看门狗控制器编程步骤•1初始化看门狗控制器•时钟设置、输出类型设置设置：给WTCON相应位赋值；•计数器初始值设定：给WTCNT相应位赋值；•数据寄存器赋值：给WTDAT相应位赋值；•2如果把看门狗作为一个普通的定时器使用，还必须把看门狗定时中断处理程序填入中断向量表中，并相关的中断控制相关寄存器初始化；•3使能看门狗控制寄存器：给WTCON相应位赋值（必须在完成上面的工作之后才使能看门狗控制寄存器）例：编写一程序，利用S3C2410看门狗中断产生频率为1kHz的方波，并且从GPB0引脚输出。

实验二 UART串口通信实验

实验二UART串口通信实验一、实验目的：１、了解S3C2410X处理器UART相关控制寄存器的使用；2、熟悉ARM处理器系统硬件电路中UART接口的设计方法；3、掌握ARM处理器串行通信的软件编程方法。

二、实验原理S3C2410X UART 单元提供三个独立的异步串行通信接口，皆可工作于中断和DMA模式。

使用系统时钟最高波特率达230.4Kbps，如果使用外部设备提供的时钟，可以达到更高的速率。

每一个UART单元包含一个16字节的FIFO，用于数据的接收和发送。

S3C2410X UART支持可编程波特率，红外发送/接收，一个或两个停止位，8bit数据宽度和1bit奇偶校验。

三、实验仪器设备1、EDUKIT-IV实验平台2、Mini2410 核心子板3、5V/2A电源适配器4、Emlink-w仿真器套件5、交叉串口线四、实验步骤（4）打开H-JTAG软件设置LPT线连接（5）探测芯片内核（ARM920T）（6）打开工程文件UART_TEST.UV2,选择Bulild Target或编译链接工程，如果显示0 Errors表示编译成功。

（7）选择开始->程序->附件->通讯->超级终端，设置COM1通讯，115200波特率，8位数据位，1位奇偶校验位。

（8）选择Debug->Start Debug Session或者调试工程并下载至SDRAM中。

（9）选择Debug->Run运行程序或者全速运行程序，并在超级终端中观察实验结果。

5、实验结果分析超级终端显示：UART0 Communication Test ExamplePlease input words, then press Enter:/> abcThe words that you input are: abc满足实验要求。

基于S3C2410的嵌入式串口通信实现

基于S3C2410的嵌⼊式串⼝通信实现基于S3C2410的嵌⼊式串⼝通信实现杨将军,王⽔波,郑　辉(长安⼤学信息⼯程学院　陕西西安　710064)摘　要:在数据通信模式中,串⼝是⼀种很常⽤的通信设备。

应⽤Linux 嵌⼊式操作系统的可移植性,介绍了⼀种串⼝通信模块的设计⽅案,并较为详细地给出了串⼝通信的硬件电路和软件实现⽅法。

该系统的硬件主体设计以三星S3C2410处理器为核⼼控制器件,通过与计算机串⼝间的连接,实现在ARM 平台上访问外部设备的基本功能。

该系统结构简单,开发容易。

关键词:嵌⼊式系统;S3C2410;串⼝通信;Linux 系统中图分类号:TP368 ⽂献标识码:B ⽂章编号:10042373X (2007)182040202R ealization Embedded Serial Communication B ased on S3C2410YAN G J angjun ,WAN G Shuibo ,ZH EN G Hui(School of Information Engineering ,Chang ′an University ,Xi ′an ,710064,China )Abstract :Serial is an important communication device in the mode of data communication.Applying the transplantable character of Linux embedded system ,this paper introduces a module design of serial communication ,and gives the hardware circuit and the software technique of serial communication detailedly.The principal part of the hardware in this system is chief 2ly controlled by S3C2410processor ,which is produced by SAMSUN G Company ,connected with the serial of computer ,this system realizes the based function of visiting exterior device ,which is on the based of ARM.This system is simple ,and it is easy to design.K eywords :embedded system ;S3C2410;serial communication ;Linux system收稿⽇期:20072042131　引　⾔在数据采集的实际开发应⽤中,串⼝通信是不可缺少的部分,他是⽬前嵌⼊式系统与PC 机间的⼀种⾮常重要且普遍使⽤的通信⽅式[1]。

s3c2410中断控制工作原理和编程

存在的问题S3C2410中断控制器工作原理一般说来cpu只有一个或两个外部中断输入管脚，但是s3c2410这个soc有56个外部中断源头，这56个外部中断源头是通过说s3c2410内部的中断控制器来管理的，中断控制器的主要工作就是管理外部中断源：开关某个中断源、中断优先级排队、向cpu发出中断请求信号。

ARM的异常中断类型在嵌入式系统中外部设备和cpu通信主要是靠中断机制来实现的。

中断功能可以解决CPU 内部运行速度远远快于外部总线速度而产生的等待延时问题。

ARM提供的FIQ和IRQ异常中断用于外部设备向CPU请求中断服务，一般情况下都是采用IRQ中断。

1313013130本次实验就是通过INTMASK(4A000008)来断开或闭合次“开关”从而达到是否屏蔽次外部中断对以上寄存器的简介：（重点） 1SRCPND ――源中断指示寄存器SRCPND 寄存器32位中的每一位对应着一个中断源，每一位被设置为1，则相应的中断源产生中断请求并且等待中断被服务。

因此，这个寄存器表明了哪个中断源在等待中断请求被处理。

注意，SRCPND 寄存器的每一位是由中断源自动设置的，而不管INTMSK 寄存器中的屏蔽位是否置1。

另外，SRCPND 寄存器不影响中断控制器的优先级逻辑。

在指定中断源的中断服务程序中，SRCPND 寄存器相对应的位必须被清除，这样才可以正确响应来自同一中断源的中断请求。

如果从ISR 返回而没有清除相应的位，也就是SRCPND 寄存器中的对应的位还是1，那么就会一直响应这个中断请求。

SRCPND 中相应的中断位清除的时间依赖于用户的需求，如果想要从同一中断源接收另一次有效的中断请求，你在第一次就应该清除相应的位，并且使能中断。

（怎么理解？）用户可以通过向SRCPND 寄存器的相应位写“1”（不是写0 吗？因为s3c2410设计成写1就有清0的功能），这样可以清除该位。

INTPND――中断请求寄存器中断请求寄存器32位中的每一位对应着相应的中断请求，经过优先级逻辑后，INTPND 寄存器只能有一位被设置为1，并且向ARM产生中断请求。

S3C2410的UART串口通信实验

S3C2410的UART串口通信实验实验7 S3C2410 的UART串口通信实验一、实验目的掌握S3C2410 UART串口的工作原理和编程方法，掌握和UART 串口有关寄存器UCONX、ULCONX、UFCONX、UMCONX、UBRDIVX的格式和使用方法，会用C语言对UART串口进行初始化编程和读写操作，重点理解UART串口通信波特率和波特率除数寄存器初值设置的关系，熟练掌握串口调试助手的用法。

二、实验内容PC机向S3C2410发送数据，S3C2410接到数据后有马上将所接到的数据没有变化的发送给PC，要求用串口调试助手看到调试结果。

三、UART串口相关知识初始化串口的过程为：UFCON0和UMCON0(地址为0x5000000C)置为0，表示不使用FIFO，不使用流控制；ULCON0置为0x03，表示有1位停止位，8位数据位，无校验位；UCON0置为0x05，表示串口工作方式为中断方式或询问方式；UBRDIV0置为0x270，表示波特率为4800 bps(1 bps=1 bit/s，计算方法为：PCLK(48MHz)/16/波特率–1= 0x270；如果设置为0x19，则波特率为115200 bps。

串口读写方式有两种，即轮询方式和中断方式。

轮询方式下，在死循环中进行串口的读写过程，中断方式下，当串口收到数据后或发送数据前将产生中断。

串口0的收发占用了GPH3和GPH2，需要配置这两个管脚为串口通信功能。

四、参考程序（1）UART初始化程序段41 void initUART0()42 {43 UFCON0 = 0x00;44 UMCON0 = 0x00;45 ULCON0 = 0x03; // One Stop, no parity, 8-bit46 UCON0 = 0x05;47 UBRDIV0 = 0x270; // 4800bps48 // PCLK=48MHz, Baudrate:4800bps, 0x270;49 // 115200bps, 0x1950 }（2）查询方式主要程序段29 // After received, Transfer it30 while(UTRSTAT0 & 0x01) // have data31 {32 uart0Ch[0] = URXH0; // Recieve33 while(UTRSTAT0 & 0x02)// Tras ready34 {35 UTXH0 = uart0Ch[0];36 }37 }（3）中断方式主要程序段67 void openUART0(void)68 {69 INTMOD = 0x0;70 INTMSK &= ~((1<<28) | (1<<9));// open dog and UART071 // Priority lower than watchdog72 INTSUBMSK =0x7FE; //&= ~(1<<0);// INT_RXD0 locates at73 PRIORITY = 0x7F;74 }7576 __irq void c_UART0_ISR()77 {7879 int iReg=0;80 if(SRCPND | (1<<28))81 SRCPND |= (1<<28);82 if(INTPND | (1<<28))83 INTPND |= (1<<28);84 if(SUBSRCPND | (1<<0))85 SUBSRCPND |= (1<<0);86 //if(SUBSRCPND | (1<<1))87 // SUBSRCPND |= (1<<1);88 chUart0[0] = URXH0;89 //while(0);90 while(UTRSTAT0 & 0x02) // Tras ready91 {92 UTXH0 = chUart0[0];93 }五、实验结果自己作答六、实验心得体会。

基于S3C2410的硬件结构与接口编程

(*(volatile unsigned *)0x58000000)
#define rADCDAT0 (*(volatile unsigned *)0x5800000C)
#define PRSCVL (49<<6)
#define ADCCON_ENABLE_START (0x1)
#define STDBM (0x0<<2)
基于S3C2410的硬件结构与接口编程
ARM自带的10位A/D转换器
基于S3C2410的硬件结构与接口编程
ARM自带的10位A/D转换器
基于S3C2410的硬件结构与接口编程
A/D转换器在扩展版的接法
基于S3C2410的硬件结构与接口编程
A/D编程实例
【例4-5】调节A/D转换测试程序。功能：调节A/D转换时的输入电位器，从串行口0输出A/D
A/D编程实例
{

for(i=0; i<=2; i++)
//采样0～3路A/D值来自{for(j=0;j<=1;j++)

{d=GetADresult(i)*3.3/1023;
//数据
采集，处理

}

Uart_Printf(0, "a%d=%f\t",i,d);
hudelay(1000);
//延时
}
基于S3C2410的硬件结构与接口编程
ARM中断
S3C2410X中断控制器可以接收来自56个中断源的中断请求。这些中断源来自DMA、UART、I2C等这样的片内外围或片外外部引脚。其中24路为外部中断EINTn，外部中断中EINT4～EINT7、EINT8～EINT23是逻辑或的关系，它们共享一条中断请求线。

s3c2440 LCD控制器原理与编程

一行时间宽度
=(HSPW+1)+(HBPD+1)+(HOZVAL+1)+(HFPD+1);
此处数值以像素时间宽度为单位（VCLK信号的周期）
16.22
TFT LCD控制器操作
VCLK 的速率取决于寄存器LCDCON1 中CLKVAL 的值 VCLK(Hz) = HCLK/[(CLKVAL+1)x2]（像素频率）帧频即为VSYNC信号的频率帧频与控制寄存器LCDCON1及LCDCON2/3/4 中的VSYNC、
160×160等
最大虚拟屏幕占内存大小为4M字节 64K色模式下最大虚拟屏幕大小：2048×1024等
16.10
S3C2410 LCD控制器功能与结构
LCD控制器由REGBANK、LCDCDMA、TIMEGEN、VIDPRCS和
LPC3600组成，其结构框图如下：
S3C2410 LCD控制器结构框图
16.11
S3C2410 LCD控制器功能与结构
REGBANK由17个可编程的寄存器组和一块256*16的调色
板内存组成，它们用来配置LCD控制器的；
LCDCDMA是一个专用的DMA，它能自动地把在侦内存中的
视频数据传送到LCD驱动器，通过使用这个DMA通道，视频数据在不需要CPU的干预的情况下显示在LCD屏上；
F：同样的，在帧与帧切换之间也是需要一定的时间的，
我们称之为帧切换，那么LCD整个显示的过程在时间线上看，就可表示为时序图上的VSYNC。
16.21
TFT LCD控制器操作
一帧时间宽度
=(VSPW+1)+(VBPD+1)+(LINEVAL+1)+(VFPD+1);

s3c2410 IO端口编程

I/O端口应用编程
• IO端口配置步骤： • 1.首先根据需要对端口数• 3.根据需要设置上拉电阻寄存器
I/O端口应用编程
• • • • • • • • • • • • Void Port_Init() {//设置PORTA rPCONA=0x1FF; //设置PORTB rPDATB=0x7FF; rPCONB=0x1CF; //设置PORTC rPDATC=0xFF00; rPCONC=0x0FF0FFFF; rPUPC=0x30FF; ………. }
因此要根据系统的要求在主程序开始前进行配置也就是要对引脚功能根据需要进行初始化io端口寄存器描述其他控制寄存器io端口应用编程2
S3C2410 IO端口编程
2410IO功能概述
• • • • • • • • • 2410有117个GPIO GPA：23 output GPB：11 in/output GPC: 16in/output GPD: 16in/output GPE: 16in/output GPF: 8in/output GPG: 16in/output GPH: 11in/output
I/O端口功能配置
• 每个端口引脚都有2-3个功能.因此,要根据系统的要求,在主程序开始前进行配置,也就是要对引脚功能根据需要进行初始化
IO端口寄存器描述
• • • • • 端口配置寄存器(GPACON-GPHCON) 端口数据寄存器(GPADAT-GPHDAT) 端口上拉寄存器(GPBUP-GPHUP) 外部中断控制寄存器(EXTINTN) 其他控制寄存器
I/O端口应用编程
• rPDATB=rPDATB&0x5FF; • rPDATB=rPDATB|0x200;
