探究凸透镜成像规律 实验报告
探究凸透镜成像规律 实验报告
探究凸透镜成像规律实验报告
班级姓名成绩
【实验目的】探究凸透镜成像的规律
【实验器材】光具座/ 蜡烛/ 凸透镜/ 光屏/ 火柴
【实验步骤】
1．将凸透镜的位置固定在光具座刻度尺的40cm处，蜡烛和光屏分居凸透镜两侧，并调节三者高度，使烛焰中心，凸透镜中心，光屏中心在同一高度上，目的是：使烛焰的像能成在光屏的中间。
2、把蜡烛放置距凸透镜40cm的地方，在光具座上移动光屏，直到光屏出现明亮、清晰的像为止，观察所成像的特点，并记录物距、像距和成像特点。
3、把蜡烛移近凸透镜，使物距等于30cm, 25cm，20cm，18cm, 15cm，重复步骤2。
4、使物距u=f=10cm，观察成像情况，并将结果记入表格。
5、使物距u=5cm，观察成像情况，并将结果记入表格。
移动透镜，观察像的变化。
6．实验完成后熄灭蜡烛并整理仪器。
【进行实验和收集证据】
【根据实验数据得出如下规律】:
①_____ ___是成实像与虚像的分界点，____ ____是成放大像与缩小像的分界点。
②实像都是____ ___（填倒立与正立），且物与像在透镜的_____ ___（同侧与两侧）；
虚像都是______ _____，且物与像在透镜的_______ ___。
③成实像时，物体靠近透镜，像____ ___透镜，且像的大小变____ ____。
成实像时，物体远离透镜，像____ ___透镜，且像的大小变____ ____。

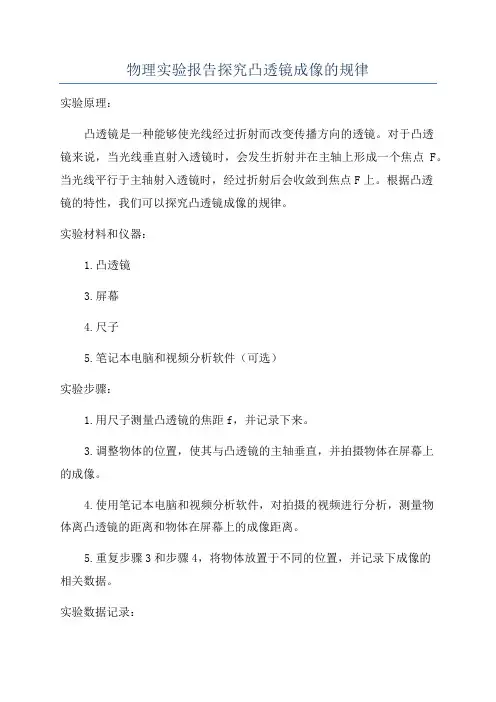

物理实验报告探究凸透镜成像的规律
物理实验报告探究凸透镜成像的规律实验原理：凸透镜是一种能够使光线经过折射而改变传播方向的透镜。
对于凸透镜来说，当光线垂直射入透镜时，会发生折射并在主轴上形成一个焦点F。
当光线平行于主轴射入透镜时，经过折射后会收敛到焦点F上。
根据凸透镜的特性，我们可以探究凸透镜成像的规律。
实验材料和仪器：1.凸透镜3.屏幕4.尺子5.笔记本电脑和视频分析软件（可选）实验步骤：1.用尺子测量凸透镜的焦距f，并记录下来。
3.调整物体的位置，使其与凸透镜的主轴垂直，并拍摄物体在屏幕上的成像。
4.使用笔记本电脑和视频分析软件，对拍摄的视频进行分析，测量物体离凸透镜的距离和物体在屏幕上的成像距离。
5.重复步骤3和步骤4，将物体放置于不同的位置，并记录下成像的相关数据。
实验数据记录：1. 物体离透镜的距离（s）：25cm2. 物体在屏幕上的成像距离（s'）：50cm实验结果分析：根据凸透镜成像的规律，可以利用公式1/f=1/s+1/s'来计算物体离透镜的距离和物体在屏幕上的成像距离之间的关系。
根据实验数据和公式可得：1/f=1/s+1/s'1/f=1/25+1/501/f=3/50f = 50/3 ≈ 16.7cm实验结论：根据实验结果和数据分析，我们得出了凸透镜成像的规律。
在凸透镜成像中，物体的成像距离和物体离透镜的距离成反比关系，即当物体离透镜的距离增大时，物体在屏幕上的成像距离会减小。
根据公式1/f=1/s+1/s'，可以计算得出凸透镜的焦距f，从而进一步研究和分析凸透镜的成像特性。
实验注意事项：1.在实验过程中要保持实验环境的明亮以确保准确测量和记录数据。
2.尽量减小误差，例如要保证物体和屏幕的位置调整准确、凸透镜和物体之间的距离准确等。
3.可以使用视频分析软件来测量物体在屏幕上的成像距离，这样可以减小误差并提高实验的准确性。
4.可以进行多次实验，并取平均值以提高实验结果的可靠性和准确性。
探究凸透镜成像规律的实验报告
探究凸透镜成像规律的实验报告探究凸透镜成像规律的实验报告引言：光学是一门研究光的传播、反射、折射和成像的学科。
其中，成像是光学中一个重要的概念。
凸透镜作为光学实验中常用的工具之一，具有重要的研究意义。
本实验旨在通过实验探究凸透镜的成像规律。
实验原理：凸透镜是由两个球面构成的，其中至少有一个球面的曲率半径大于零。
凸透镜的中心称为透镜的光轴，凸透镜两侧的曲面称为透镜的球面。
通过凸透镜的光线传播过程中，光线在透镜上发生折射，从而形成成像。
实验步骤：1. 准备实验器材：凸透镜、光源、屏幕、尺子等。
2. 将凸透镜放置在光源和屏幕之间，使光线通过凸透镜形成成像。
3. 调整光源和屏幕的位置，以及凸透镜与光源、屏幕的距离，观察成像情况。
4. 测量光源与凸透镜、凸透镜与屏幕的距离，记录数据。
5. 重复实验多次，取平均值，确保实验结果的准确性。
实验结果：通过多次实验测量，我们得到了一系列数据。
根据这些数据，我们可以得出以下结论：1. 成像距离与物距的关系：当物距增大时，成像距也增大；当物距减小时，成像距也减小。
2. 成像距离与透镜与屏幕的距离的关系：当透镜与屏幕的距离增大时，成像距也增大；当透镜与屏幕的距离减小时，成像距也减小。
3. 成像大小与物大小的关系：当物体越大时，成像也越大；当物体越小时，成像也越小。
讨论与分析：通过实验结果，我们可以得出凸透镜成像的一些规律。
首先，成像距与物距的关系表明了凸透镜的放大或缩小作用。
当物体距离凸透镜更远时，成像距离也更远，物体在屏幕上的成像更小。
而当物体距离凸透镜更近时，成像距离也更近，物体在屏幕上的成像更大。
其次，成像距与透镜与屏幕的距离的关系说明了凸透镜的调焦能力。
当透镜与屏幕的距离增大时，成像距离也增大，透镜的调焦能力增强。
最后，成像大小与物大小的关系表明了凸透镜的放大倍数。
物体越大，成像也越大，放大倍数越高。
结论：通过本实验，我们探究了凸透镜成像规律。
实验结果表明，凸透镜的成像距与物距、透镜与屏幕的距离有关，成像大小与物大小相关。
探究凸透镜成像规律实验报告
探究凸透镜成像规律实验报告
一、实验目的
本次实验的目的是探究凸透镜成像规律。
二、实验原理
由凸透镜形成的映像，其离现实物的距离和倒立物的离现实物的距离
在光学上是等价的，且倒立物又在凸透镜的凸透面的外侧。
凸透镜是一种
定焦透镜，它能够使光线汇聚于其焦点，从而形成明确的映像。
三、实验装置
本实验使用了一个两支架装载着两块凸透镜的实验装置，由凸透镜的
凸透面构成凸透镜系统。
此外，另外准备的材料还有一个发光灯、一个白
色屏幕、几块黑纸以及几块纸片。
四、实验过程
1.首先，将实验装置的两支架上的两块凸透镜由大号从小号依次排列，其中凸透镜和凸透面朝向屏幕。
2.然后，用黑纸把灯光从发光灯上补出来的图案遮挡起来，将剩下的
图案投射到屏幕上。
3.最后，用纸片观察灯光经过凸透镜系统后在屏幕上形成的图像。
五、实验结果
经过实验，我们发现，灯光经过凸透镜系统后在屏幕上形成的图像是
倒立的，且离屏幕距离和灯光离凸透镜的距离相等。
六、结论
我们通过实验，确定凸透镜的成像规律：灯光经过凸透镜系统后在屏幕上形成的图像是倒立的，且离屏幕距离和灯光离凸透镜的距离相等。

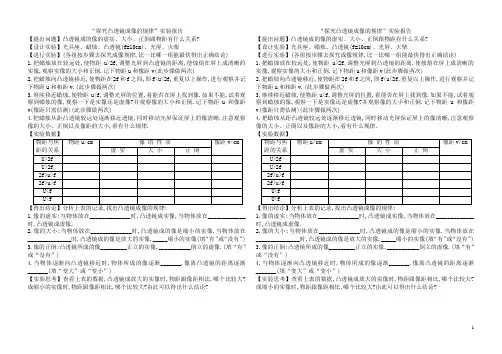

探究凸透镜成像的规律实验报告
“探究凸透镜成像的规律”实验报告【提出问题】凸透镜成的像的虚实、大小、正倒跟物距有什么关系?【设计实验】光具座、蜡烛、凸透镜(f=10cm)、光屏、火柴【进行实验】(各组按步骤去探究成像规律,比一比哪一组能最快得出正确结论)1.把蜡烛放在较远处,使物距u>2f,调整光屏到凸透镜的距离,使烛焰在屏上成清晰的实像,观察实像的大小和正倒.记下物距u和像距v(此步骤做两次)2.把蜡烛向凸透镜移近,使物距在2f和f之间,即f<u<2f,重复以上操作,进行观察并记下物距u和相距v.(此步骤做两次)3.继续移近蜡烛,使物距u<f,调整光屏的位置,看能否在屏上找到像.如果不能,试着观察到蜡烛的像,观察一下是实像还是虚像?并观察像的大小和正倒.记下物距u和像距v(像距只需估测)(此步骤做两次)4.把蜡烛从距凸透镜较远处逐渐移近透镜,同时移动光屏保证屏上的像清晰,注意观察像的大小、正倒以及像距的大小,看有什么规律.1.像的虚实:当物体放在______________时,凸透镜成实像,当物体放在_____________时,凸透镜成虚像.2.像的大小:当物体放在______________时,凸透镜成的像是缩小的实像.当物体放在_______________时,凸透镜成的像是放大的实像._____缩小的实像(填“有”或“没有”)3.像的正倒:凸透镜所成的像_________正立的实像,___________倒立的虚像.(填“有”或“没有”)4.当物体逐渐向凸透镜移近时,物体所成的像逐渐_______,像离凸透镜的距离逐渐_______(填“变大”或“变小”)【实验思考】查看上表的数据,凸透镜成放大的实像时,物距跟像距相比,哪个比较大?成缩小的实像时,物距跟像距相比,哪个比较大?由此可以得出什么结论?“探究凸透镜成像的规律”实验报告【提出问题】凸透镜成的像的虚实、大小、正倒跟物距有什么关系?【设计实验】光具座、蜡烛、凸透镜(f=10cm)、光屏、火柴【进行实验】(各组按步骤去探究成像规律,比一比哪一组能最快得出正确结论)1.把蜡烛放在较远处,使物距u>2f,调整光屏到凸透镜的距离,使烛焰在屏上成清晰的实像,观察实像的大小和正倒.记下物距u和像距v(此步骤做两次)2.把蜡烛向凸透镜移近,使物距在2f和f之间,即f<u<2f,重复以上操作,进行观察并记下物距u和相距v.(此步骤做两次)3.继续移近蜡烛,使物距u<f,调整光屏的位置,看能否在屏上找到像.如果不能,试着观察到蜡烛的像,观察一下是实像还是虚像?并观察像的大小和正倒.记下物距u和像距v(像距只需估测)(此步骤做两次)4.把蜡烛从距凸透镜较远处逐渐移近透镜,同时移动光屏保证屏上的像清晰,注意观察像的大小、正倒以及像距的大小,看有什么规律.1.像的虚实:当物体放在______________时,凸透镜成实像,当物体放在_____________时,凸透镜成虚像.2.像的大小:当物体放在______________时,凸透镜成的像是缩小的实像.当物体放在_______________时,凸透镜成的像是放大的实像._____缩小的实像(填“有”或“没有”)3.像的正倒:凸透镜所成的像_________正立的实像,___________倒立的虚像.(填“有”或“没有”)4.当物体逐渐向凸透镜移近时,物体所成的像逐渐_______,像离凸透镜的距离逐渐_______(填“变大”或“变小”)【实验思考】查看上表的数据,凸透镜成放大的实像时,物距跟像距相比,哪个比较大?成缩小的实像时,物距跟像距相比,哪个比较大?由此可以得出什么结论?1。
探究凸透镜成像的规律实验报告实
探究凸透镜成像的规律实验报告实【目标】（1）探究并知道凸透镜成像的规律。
（2）了解凸透镜成像的应用【重点】理解凸透镜的成像规律【难点】理解凸透镜的成像规律及其应用【提出问题】凸透镜成的像的虚实、大小、正倒跟物距、像距有什么关系?【设计实验】光具座、蜡烛、凸透镜(f = cm)、光屏、火柴【实验步骤】1．用平行光线聚焦法粗测出凸透镜的焦距f= cm。
2．将、、按顺序排放在光具座上，调整它们高度，使它们中心在上。
3．把蜡烛从距凸透镜较远处逐渐移近透镜，同时移动光屏保证屏上的像清晰，注意观察像的大小、正倒以及像距的大小，看有什么规律。
4．把蜡烛放在较远处,使物距u>2f，调整光屏到凸透镜的距离，使烛焰在屏上成清晰的实像，观察实像的大小和正倒。
记下物距u和像距v (此步骤做两次)。
5．把蜡烛向凸透镜移近,使物距在2f和f之间，即f<u<2f，重复以上操作，进行观察并记下物距u和相距v (此步骤做两次)。
6．继续移近蜡烛，使物距u<f,调整光屏的位置，看能否在屏上找到像。
如果不能，试着观察到蜡烛的像，观察一下是实像还是虚像?并观察像的大小和正倒。
记下物距u和像距v(像距只需估测)(此步骤做两次)。
【实验数据】【得出结论】分析上表的记录,找出凸透镜成像的规律:1.像的虚实:当物体放在_________时,凸透镜成实像；当物体放在_________时,凸透镜成虚像。
2.像的大小:当物体放在_________时,凸透镜成缩小的实像；当物体放在__________时,凸透镜成放大的实像；当物体放在__________时,凸透镜成放大的虚像；_______缩小的虚像(填“有”或“没有”)3.像的正倒:凸透镜所成的像_________正立的实像,___________倒立的虚像.(填“有”或“没有”)4.当物体逐渐向凸透镜移近时,物体所成的实像逐渐_______,像离凸透镜的距离逐渐_______(填“变大”或“变小”)口诀口诀口诀口诀一倍焦距内外分; 两倍焦距内外分；物近(实）像像变。
凸透镜成像实验报告
凸透镜成像实验报告实验目的，通过凸透镜成像实验，观察凸透镜成像规律，掌握凸透镜成像的基本原理和方法。
实验仪器，凸透镜、物体、屏幕、尺子、光源等。
实验原理，凸透镜成像是光学成像的基本原理之一。
当凸透镜放置在物体和屏幕之间时，凸透镜会将经过它的光线聚焦在一点上，形成实际或虚拟的倒立或正立的像。
成像规律遵循光线追迹法则，根据物距、像距、焦距的关系可以确定成像位置和成像大小。
实验步骤：1. 准备实验仪器和材料，确保凸透镜表面清洁无瑕疵。
2. 将凸透镜放置在光源前方，调整光源位置，使光线尽可能垂直射向凸透镜。
3. 在凸透镜的物距一侧放置一个物体，如一支蜡烛或一个小箭头。
4. 在凸透镜的像距一侧放置一个屏幕，调整屏幕位置，使其能够清晰地接收凸透镜成像后的光线。
5. 移动屏幕，观察物体在屏幕上的成像情况，记录下物距、像距、焦距等数据。
6. 更换不同的物体和调整凸透镜位置，重复实验步骤，得出准确的成像规律。
实验结果：通过实验观察和记录，我们得出了凸透镜成像的一些规律：1. 当物体距离凸透镜焦点的距离大于焦距时，凸透镜成像为实际、倒立、缩小的实像。
2. 当物体距离凸透镜焦点的距离等于焦距时，凸透镜成像为无穷远处的虚像。
3. 当物体距离凸透镜焦点的距离小于焦距时，凸透镜成像为虚像、正立、放大的虚像。
实验结论：凸透镜成像实验结果表明，凸透镜成像规律符合光学成像的基本原理。
通过实验，我们掌握了凸透镜成像的方法和规律，对光学成像有了更深入的理解。
实验中还发现了一些误差和不确定因素，需要在后续实验中进一步探讨和验证。
同时，我们还可以通过调整凸透镜的位置、光源的亮度等因素，进一步研究凸透镜成像的规律和特性。
总之，凸透镜成像实验是光学实验中的重要内容，通过实验我们不仅可以理论知识，还可以培养实验操作能力和科学研究精神。
希望通过这次实验，大家能对凸透镜成像有更深入的了解，为今后的学习和科研打下坚实的基础。
凸透镜成像实验报告_4
凸透镜成像的实验报告
1.实验目的: 掌握凸透镜成像规律
2.实验器材:
凸透镜（焦距是20cm ）, 蜡烛, 光具座, 火机, 刻度尺
3.设计实验 :
1）. 组装仪器材料, 并进行共轴调节, 共轴调节的方法是使烛焰中心, 凸透镜中心, 光屏中心在同一直线。
共轴调节的目的是: 使烛焰的像能成在光屏的中间。
2）．逐次固定蜡烛与凸透镜的距离分别为：45cm, 40cm, 35cm, 20cm, 15cm 。
移动光屏, 使光屏上成清晰的像, 记录像距和像的性质。
4.实验完成后熄灭蜡烛, 整理仪器和数据。
5.成像规律:
1）.一倍焦距点分虚实（u>f 时成实像,u<f 时成虚像）
2）.二倍焦距点分缩放（u>2f 时缩小,u<2f 时放大, u>V 时缩小,u<V 时放大） 3）.实像倒立, 虚像正立
4）.当u>f 时，U 减小，V 增大；当u<f 时，U 减小，V 减小
如下表: 物距 像的性质
像距
（u ） 实像或 虚像 倒立或 正立 放大或 缩小 物、像同侧 或异侧 （v ）
U>2f 实像 倒立 缩小 异侧 U>v U=2f 实像 倒立 等大 异侧 U=v f<U<2f 实像
倒立
放大
异侧 V>u
U ＝f 不成像
U<f 虚像
正立
放大
同侧
V>u
5）.当物距“很远”时，像距近似等于焦距。
八年级物理《探究凸透镜成像的规律》实验报告
实验报告实验目的：通过实验探究凸透镜成像的规律，了解凸透镜的成像特点。
实验器材：凸透镜、小物体、屏幕、白纸、游标卡尺、直尺、光源等。
实验原理：光线经过凸透镜时会发生折射，产生实际物体的成像。
在光线通过凸透镜的过程中，可以得到以下几个关键点：1.凸透镜的主光轴：凸透镜中央的光轴线称为主光轴，为凸透镜的主要基准线。
2.光线的折射：光线从空气射入凸透镜时，会发生折射，使光线改变方向。
3.物距和像距：在凸透镜成像过程中，从物体到凸透镜的距离称为物距，在凸透镜后方的屏幕上出现的物体称为像，从凸透镜到像的距离称为像距。
4.焦距：凸透镜的焦距是指将平行光线聚焦到焦点的距离，凸透镜有两个焦点，分别是凸透镜两侧的焦点。
5.物像关系：凸透镜成像时，物距、像距和焦距之间存在一定的关系。
实验步骤：1.将凸透镜放在实验台上，调整凸透镜的位置，使其与光源垂直摆放，并保证光线能够通过透镜的中央。
2.将光源光线透过凸透镜射到屏幕上，观察得到的成像效果。
3.在实验过程中，可以调整光源的位置、移动物体和屏幕的距离等因素来观察成像效果的变化。
4.记录下实验数据，并将实验结果整理归纳。
实验数据记录：通过实验观察记录下以下数据：1.不同物距下的成像效果：记录不同物体与凸透镜之间的距离以及出现的成像效果，包括物体的大小、清晰度等。
2.不同凸透镜的焦距下的成像效果：记录使用不同焦距的凸透镜时的成像结果，观察成像点的位置和清晰度。
实验结果归纳：根据实验数据的观察和记录，可以得出以下结论：1.当物体与凸透镜的距离增大时，成像点的位置将向凸透镜移动，并逐渐变小。
2.当物体位于焦点附近时，成像点将出现在无穷远处，并且成像会逐渐模糊。
3.当物体位于焦点和凸透镜之间时，成像点将位于凸透镜的同侧，成像大小将大于物体。
4.当物体位于焦点和凸透镜之间时，成像点将位于凸透镜的反侧，成像大小将小于物体。
结论：通过实验观察和数据整理分析，可以得出以下结论：1.凸透镜的焦点是将平行光线聚焦到的位置，焦距越大，成像大小和清晰度也会相应增加。
探究凸透镜的成像规律实验报告
养 德 励 志 进 取 创 新团 结 勤 奋 勇 敢 求 实探究凸透镜的成像规律实验报告学校 班级 实验日期 年 月 日 同组人姓名 一、实验名称：探究凸透镜的成像规律二、实验目的：通过实验探究凸透镜的成像规律；培养学生的总结归纳能力 三、实验器材：蜡烛、凸透镜、光屏、光具座、火柴 四、实验装置图：五、实验操作步骤及要求： (u －物距 f －焦距 2f －二倍焦距 v －像距）1、按装置图将蜡烛、凸透镜、光屏依次放在光具座上，使烛焰、凸透镜、光屏的中心（即焰心、光心、光屏中心）大致在同一高度的同一直线上，目的是烛焰的像成在光屏中央，便于我们观察像的性质；并在光具座的刻度尺上标出焦点及二倍焦距处的位置。
2、点燃蜡烛，让其物距分别在满足条件U=∞ u>2f u ＝2f f<u<2f u ＝f u<f 的情况下进行实验，将实验观察到的内容记录在表格中。
六、现象及数据记录：f= cm 物距和焦距的关系 焦距 （cm ） 像的性质 像距（cm ） 像距和焦距的关系应用 倒、正 放、缩 虚、实 U=∞像缩为一个点 实像V ＝f 测凸透镜焦距u>2f f<v<2f 照相机u ＝2f 倒立 等大 实像 V ＝2f f<u<2fv>2f 幻灯机u ＝f 不成像 v =∞ u<f|v|>u放大镜3、收拾整理器材。
七、实验结论（1）、“F 分虚实” 是指焦点位置是物体成实像或虚象，正立像或倒立像，像物同侧或异侧的分界点，而当物体刚好在焦点时不成像。
（2）、“二倍分放缩”是指二倍焦距处这个点是物体成放大像或缩小像的分界点，当物体刚好在二倍焦距处时成等大的像。
（3）、凸透镜成实像时“物近、像远、像大”是指物体离透镜越近，物距变小，经透镜所成的像越远，像距变大，像也变大，反之亦反。
实验报告(凸透镜成像规律)
探究凸透镜成像的规律实验报告班级：实验人：组次：实验目的：1、通过观察和实验，加深对实像和虚像的认识，收集有关凸透镜成像规律的数据和资料2、观察凸透镜成像的有关现象和收集实验数据，并从中归纳出凸透镜成像的规律实验器材：凸透镜蜡烛光具座火柴刻度尺实验步骤1、估测凸透镜焦距 f = cm2、收集凸透镜成像规律的有关实验数据（完成表格一、二）3、归纳出凸透镜成像的规律（完成表格三）注意事项1、实验时，将有关器材放置在水平桌面上，应使蜡烛、凸透镜、光屏在同一条直线上，并使蜡焰、凸透镜、光屏三者的中心大致在同一高度。
2、怎样找像：当成实像时，移动光屏，使光屏上得到最清晰的像时，光屏的位置才是像的位置表格一：成实像时（f= cm）表格二：成虚像时（f= cm）表格三：结论（归纳凸透镜成像规律）重力的大小跟什么因表有关系实验报告班级：实验人：组次：实验目的：实验器材：弹簧测力计的量程，分度值。
实验结论：______________________________________________摩擦力的大小与什么有关实验报告班级：实验人：组次：实验目的：实验器材：实验原理：在水平方向上,物体只受到两个力的作用,分别是使物体向前运动的和阻碍物体运动的.由于物体匀速运动,物体处于状态,故等于拉力.只要测量出拉力的大小,即可知道滑动摩擦力的大小。
一、提出问题:二、猜想或假设：实验设计：●设计实验:影响滑动摩擦力的因素较多因此在探究过程中要设法控制实验条件(变量).分别确定滑动摩擦力与每一个因素的关系.请写出控制变量的计划________________________________________________________●进行实验1.如图1甲所示，用弹簧测力计水平匀速拉动木块在木板上匀速滑动，此时弹簧测力计的示数等于木块与木板间的滑动摩擦力，读出弹簧测力计示数F1填入表格。
2.如图14-1乙所示，把砝码放在木块上，以改变木板与木块间的压力，再用弹簧测力计水平匀速拉动木块，记下弹簧测力计示数F2，并与F1大小进行比较。
探究凸透镜成像的规律实验报告
探究凸透镜成像的规律实验报告一、实验目的1.通过实验探究凸透镜与成像之间的规律；2.研究物体与屏幕之间的关系；3.探究凸透镜的焦距与成像位置的关系；二、实验器材凸透镜、物体、光屏、尺子、刻度尺、灯泡三、实验原理1.凸透镜成像原理：凸透镜会使通过的平行光线汇聚到一点，该点被称为凸透镜的焦点，放置在焦点上的物体成像会在透镜的另一侧形成倒立、缩小的实像。
2.焦距：凸透镜的焦点到透镜的距离被称为凸透镜的焦距。
四、实验步骤1.将凸透镜放置在实验台上，并将光源灯泡放在凸透镜的一侧；2.将灯泡的光线通过凸透镜，使其尽可能地平行；3.在凸透镜另一侧的位置放置一个物体；4.在凸透镜的另一侧放置一个屏幕，用来观察成像情况；5.调整物体与屏幕的距离，观察成像的变化；6.移动物体的位置，进一步观察成像的变化；7.测量不同位置的成像距离，记录数据。
五、实验结果1.通过实验可以观察到在凸透镜的另一侧会形成倒立、缩小的实像；2.随着物体与屏幕的距离逐渐递增，成像会由近处转变为远处；3.随着物体位置的移动，成像的位置也会对应发生变化；4.测量不同位置的成像距离得到数据。
六、实验结果分析1.通过实验观察到的成像情况与凸透镜的成像原理相符合，实验证明了凸透镜成像的规律；2.成像位置的变化主要受物体与屏幕的距离影响，随着距离的增加，成像位置逐渐向远处移动；3.成像位置也会随着物体位置的移动而发生变化，同时缩放的大小也会变化；4.实验数据的测量结果可以进一步验证凸透镜成像的规律。
七、实验结论通过实验的观察和数据的分析得出以下结论：1.凸透镜会将通过的平行光线汇聚到一点，形成倒立、缩小的实像；2.成像位置随着物体与屏幕的距离逐渐增大而移动；3.成像位置也会随着物体位置的移动而发生变化，同时缩放的大小也会变化；4.利用实验数据的测量结果可以进一步验证凸透镜成像的规律。
八、实验心得通过这次实验，我深入了解了凸透镜成像的规律，并且通过实验观察到了实际的成像现象，进一步加深了对凸透镜的理解。
实验报告探究凸透镜成像的规律
实验报告探究凸透镜成像的规律
以下为该实验报告：
一、实验目的
本实验旨在探究凸透镜成像的规律。
通过实验，可以得到凸透镜的成
像规律，掌握不同光线下凸透镜的成像情况，从而了解凸透镜的光学特性。
二、实验原理
凸透镜是一种屈光度较大的非球面透镜，在不同的光线作用下，会形
成真实成像。
它的成像特性可以用来建立恒定焦距的望远镜，具有很广泛
的用途。
凸透镜的成像规律：若光源离凸透镜较近，则光线经凸透镜后，
汇聚成一个大的实圆，而介距大于2f-3f的物体则会被成像在大圆形的图
像区域内；若光源离凸透镜比较远，则光线从凸透镜发出后，会汇聚成一
个小圆，而介距小于2f-3f的物体则会被成像在小圆形的图像区域内。
三、实验材料
1、白炽灯
2、物体（蝴蝶）
3、光学台
4、凸透镜
5、距离尺
6、白色
纸片7、放大镜
四、实验步骤
1、将光学台放置在实验台的最中央，稳定牢固。
确定台内试验物的
位置。
将白炽灯放在指定位置，调节白炽灯的距离，使之照射到物体上。
将物体（蝴蝶）放置在光学台上，以确定射线的角度。
2、放置凸透镜：把凸透镜放置在光学台上，并按一定角度调整凸透
镜以保证光线通过凸透镜。
探究凸透镜成像规律实验报告
u=2f
4
5
6
u=f
7
8
实验数据分析：
1.你能把你所总结的规律以表格的形式总结出来吗？
数据整理：
物距
像距
像与物的位置关系
像的大小
像的倒立
像的虚实
应用
进一步探究:
1.当烛焰通过凸透镜在光屏上成一实像时，如果用手或其它不透明的物体挡住透镜的上半部，（或下半部、左半部、右半部），你认为此时在光屏上所成的像有什么变化？用实验验证你的猜想。
2．为了全面地研究凸透镜的成像规律，因此蜡烛由远及近逐次向透镜靠近，每次相应地移动，调节光屏上承接的像时，记录物距u、像距v和像的性质。
3．实验完成后熄灭蜡烛并整理仪器。
数据采集：凸透镜焦距f=_________
实验序号
物距
u/cm
像距
v/cm
物与像位置关系
像的性质
放大或缩小
正立或倒立
实像或虚像
1
2
2.随着实验的进行，蜡烛的长度变短了，于是经透镜所成的像的位置有什么变化？如何调整才能使像成在光屏中央？
调整光屏：
调整蜡烛：
调整透镜：
3.先调出成倒立放大实像的状态，然后将蜡烛和光屏固定后，调整透镜的位置，是否还能得到清晰的像？记住向哪个方向调整。
4.先调出成倒立放大实像的状态，然后将透镜固定后，将蜡烛和光屏对调位置，观察光屏上还能得到清晰的像吗？
班级
实验者
日期
年月日
实验课题
探究凸透镜成像规律
实验目的：
1、通过观察和实验，加深对实像和虚像的认识，收集有关凸透镜成像规律的数据和资料
2、观察凸透镜成像的有关现象和收集实验数据，并从中归纳出凸透镜成像的规律
探究凸透镜成像的规律的实验报告单
探究凸透镜成像的规律的实验报告单实验报告：凸透镜成像的规律探究一、实验目的1.通过实验验证凸透镜成像的规律。
2.观察并研究凸透镜的焦距对成像的影响。
3.探究物体与像的位置关系及倍率的变化规律。
二、实验器材凸透镜、屏幕、光源、测量尺、物体等。
三、实验原理1.凸透镜成像规律凸透镜成像规律指的是当光线经过凸透镜时，根据折射定律，光线会发生折射并最终成像。
凸透镜能够形成实像或虚像，实像为正，虚像为负。
成像规律如下：①物距与像距之和等于焦距：1/f=1/v+1/u。
②如果物体放在透镜的左侧，物距为正，像距为正；如果物体放在透镜的右侧，物距为负，像距为负。
③如果像是实像，则像高为正；如果像是虚像，则像高为负。
2.凸透镜的焦距凸透镜的焦距定义为透镜与其相对应放置的物体的最近点与透镜的焦点的距离。
焦距的单位是米。
3.倍率倍率指的是像的高度与物的高度之比，通常用β表示。
四、实验步骤1.将凸透镜固定在支架上，将光源放在凸透镜的左侧，并调整光源位置，使光线垂直射入凸透镜。
2.在凸透镜的右侧放置一张屏幕，并调整屏幕到适当的位置，以便观察成像情况。
3.将物体（例如针孔）放在凸透镜的左侧，并调整物体的位置，使其与光源、透镜成一直线。
4.在屏幕上观察并记录成像情况，包括像的位置、像的大小等。
5.移动物体的位置，重复步骤4，观察并记录其它不同位置下的成像情况。
五、实验数据记录与数据处理1.实验数据记录表格：物距 u (cm) ，像距 v (cm) ，逆物距 1/u ，逆像距1/v--------------，--------------，--------------，--------------...，...，...，...2.绘制逆物距1/u与逆像距1/v的散点图并进行线性拟合，得到斜率k和截距b。
3.计算焦距f=-1/b。
4.根据成像法则，验证物距与像距之和等于焦距的规律。
六、实验结果与分析1.绘制逆物距1/u与逆像距1/v的散点图并进行线性拟合，根据拟合曲线的斜率和截距求得焦距的数值。
初中物理实验报告
初中物理实验报告一、实验名称探究凸透镜成像规律二、实验目的1、探究凸透镜成像的规律，理解物距、像距和焦距之间的关系。
2、学会使用光具座、蜡烛、凸透镜、光屏等实验器材进行实验操作。
3、培养观察能力、实验操作能力和分析归纳能力。
三、实验器材光具座、凸透镜（焦距已知）、蜡烛、光屏、火柴四、实验原理凸透镜成像规律：当物距 u 不同时，像距 v 和像的性质（正立或倒立、放大或缩小、实像或虚像）也不同。
五、实验步骤1、把蜡烛、凸透镜、光屏依次安装在光具座上，使它们的中心大致在同一高度。
2、点燃蜡烛，调整凸透镜和光屏的位置，使光屏上出现清晰的蜡烛火焰的像。
记录此时的物距 u 和像距 v ，以及像的性质（倒立或正立、放大或缩小、实像或虚像）。
3、改变蜡烛的位置，重复步骤 2，多做几次实验，记录不同情况下的物距、像距和像的性质。
六、实验数据记录｜实验次数|物距 u（cm）｜像距 v（cm）｜像的性质|｜｜｜｜｜｜1|30|15|倒立、缩小、实像|｜2|20|20|倒立、等大、实像|｜3|15|30|倒立、放大、实像|｜4|10|｜正立、放大、虚像|七、实验数据分析1、当 u ＞ 2f 时，成倒立、缩小的实像，此时 f ＜ v ＜ 2f 。
2、当 u ＝ 2f 时，成倒立、等大的实像，此时 v ＝ 2f 。
3、当 f ＜ u ＜ 2f 时，成倒立、放大的实像，此时 v ＞ 2f 。
4、当 u ＜ f 时，成正立、放大的虚像。
八、实验结论1、凸透镜成像的性质取决于物距 u 与焦距 f 的关系。
2、当物距大于二倍焦距时，成倒立缩小的实像；当物距等于二倍焦距时，成倒立等大的实像；当物距在一倍焦距和二倍焦距之间时，成倒立放大的实像；当物距小于焦距时，成正立放大的虚像。
九、误差分析1、测量物距、像距时存在误差。
2、蜡烛火焰的晃动导致像的清晰度不稳定，影响观察和测量。
3、光屏的位置可能没有与凸透镜的主光轴完全垂直，导致像的位置不准确。
