摩托车发动机构造原理照片图解气缸、活塞：图6-2 气缸的另一视角图GY6气缸如图6-1所示。

我们从图6-1可以看到，在气缸体边上有槽（或叫正时链条通道），正时链条从此通过到达气缸头，其中还要安装链条的导板片（图6-3a）、链条张紧器（图6-3b）。

图6-1中我们可以看到气缸正前方有一个孔，它是用来安装正时链条的链条调整器总成的，链条调整器总成如图6-3所示。

当正时链条发生磨损松动及异响时，我们可以通过链条调整器来对其进行一定的调整。

图6-3a 导板片图6-3b 链条张紧器图6-3 GY6链条调整器总成我们在前面已经了解过曲轴箱，在实际的安装中，图6-1所示的气缸，应该是反过来朝下安装在曲轴箱上的。

在图6-1中，气缸中间圆形的缸套部分，就是活塞在气缸中上下运动的空间。

我们没有找到GY6活塞的专门图片，但图6-4给出了一些活塞的照片，图6-5给出了一组活塞环的照片。

图6-4 一组活塞图片图6-5 一组活塞环图片见图6-4，活塞上有环槽部，用来安装活塞环。

活塞环分气环、油环。

GY6有二道气环，一道油环。

气环是用来防止燃烧室气体进入曲轴箱，而油环是用来防止润滑机油窜入燃烧室的。

在这里给大家提一个问题，为什么活塞顶部有两个倾斜凹坑？你想一想吧，答案是：避免活塞位于气缸上止点时与进排气门相撞而设置的。

国产上述GY6配件零售价格：缸体大约是￥200多块，国产的活塞价格大约是￥40左右，活塞环￥70左右。

合资的和进口的就贵许多，甚至数倍。

BHGY6强制风扇：在上述的文章中，我们看到了躲在屁股下座垫下发动机里的某些真面目，但是也许会有超级菜鸟问，我还是看不到呀！是的，气缸头和气缸是被包围起来的，像巴基斯坦的妇女，永远戴着一层面纱，这个面纱就是：发动机风扇导风罩，如图7-1所示。

图7-2是风扇盖。

图7-3是各种冷却风扇。

图7-1 风扇导风罩图7-2 风扇盖图7-3 各种冷却风扇在上文中我们看到了气缸头、气缸的图片，为了带走燃烧产生的大量热量，我们可以看到它们外周覆盖的巨大散热片，但是还是不行啊，热啊，于是就用塑料罩包起来，用风扇不停地吹，塑料罩的功用就是形成冷却气流流动的气道。

发动机拆装步骤之欧阳家百创编

一、拆卸步骤：欧阳家百（2021.03.07）1、拆除机体外部组件先按要求拆下外部零部件，拆下电动机和发电机等组件。

然后拆下进，排气歧管，卸下气缸罩，然后把两侧的汽油泵拆下，这样发动机外部组件基本拆卸完毕。

2、按如下要求拆卸机体组件1）拆下气缸盖的固定螺钉，注意螺钉应从两端向中间交叉旋松，并且分3次才卸下螺钉。

2）抬下气缸盖。

3）取下气缸垫，注意气缸垫的安装朝向。

4）旋松油底壳的放油螺钉。

5）翻转发动机，拆卸油底壳固定螺钉（注意螺钉也应从两端向中间旋松）。

拆下油底壳和油底壳密封垫。

6）旋松机油粗滤清器固定螺钉，拆卸机油滤清器、机油泵链轮和机油泵。

3、拆卸发动机活塞连杆组1）转动曲轴，使发动机1、4缸活塞处于下止点。

2）分别拆卸1、4缸的连杆的紧固螺母，取下连杆轴承盖，注意连杆配对记号，并按顺序放好。

3）用橡胶锤或锤子木柄分别推出1、4缸的活塞连杆组件，用手在气缸出口接住并取出活塞连杆组件，注意活塞安装方向。

4）将连杆轴承盖，连杆螺栓，螺母按原位置装回，不同缸的连杆不能互相调换。

5）用样方法拆卸2、3缸的活塞连杆组。

4、拆卸发动机曲轴飞轮组1）旋松飞轮紧固螺钉，拆卸飞轮，飞轮比较重，拆卸时注意安全。

2）拆卸曲轴前端和后端密封凸缘及油封。

3）按课本要求所示从两端到中间旋松曲轴主轴承盖紧固螺钉，并注意主轴承盖的装配记号与朝向，不同缸的主轴承盖及轴瓦不能互相调换。

4）抬下曲轴，再将主轴承盖及垫片按原位装回，并将固定螺钉拧入少许。

注意曲轴推力轴承的定位及开口的安装方向。

二、装配步骤按照发动机拆卸的相反顺序安装所有零部件。

安装注意事项如下：1、安装活塞连杆组件和曲轴飞轮组件时，应该特别注意互相配合运动表面的高度清洁，并于装配时在相互配合的运动表面上涂抹润滑油。

2、各配对的零部件不能相互调换，安装方向也应该正确。

3、各零部件应按规定力矩和方法拧紧，并且按两到三次拧紧。

4、活塞连杆组件装入气缸前，应使用专用工具将活塞环夹紧，再用锤子木柄将活塞组件推入气缸。

摩托车发动机的拆装步骤

摩托车发动机的拆装步骤
嘿，朋友们！今天咱就来讲讲摩托车发动机的拆装那些事儿。

你想想，摩托车的发动机就好比人的心脏，那可是至关重要的呀！要拆装它，可得小心加仔细。

先把摩托车稳稳地放好，这就像给它找了个安稳的家。

然后呢，把那些碍事的外壳啥的拆下来，这就好比给它脱衣服，得轻点儿，别弄疼了它。

接下来，找到发动机的那些连接部件，该拧螺丝的拧螺丝，该松卡扣的松卡扣。

这就像解开一个复杂的谜题，得有耐心，别着急。

要是不小心把螺丝弄掉了，那可就麻烦啦，你不得满地找呀！
当把发动机和车身分离开后，哇，就像看到了宝贝一样。

不过别急，这才刚开始呢。

现在要仔细地研究发动机的内部结构啦，那些零件就像一群小伙伴，它们都有自己的位置和作用。

可别把它们弄混了呀，不然它们可不高兴呢。

拆的时候，要小心那些油管、电线啥的，就像对待小婴儿一样轻柔。

要是不小心弄断了，那可糟糕了。

然后就是清洗零件啦，把它们洗得干干净净的，就像给它们洗了个舒服的澡。

看着焕然一新的零件，心里那叫一个美呀！
安装的时候呢，和拆是反着来的，但也不能马虎。

每个零件都要放对地方，螺丝要拧紧，可别松松垮垮的。

这就好比盖房子，根基得稳呀！
你说，要是安装得不好，摩托车跑起来会不会“嘎吱嘎吱”响呢？那可就太搞笑啦！
总之，拆装摩托车发动机可不是一件简单的事儿，但也别害怕。

只要细心、耐心，就一定能搞定。

就像我们生活中做其他事情一样，只要用心去做，啥都能做好，对吧？咱可不能因为它难就退缩呀，得迎难而上，等你成功拆装完，那成就感，简直爆棚啦！。

GS系列发动机拆装

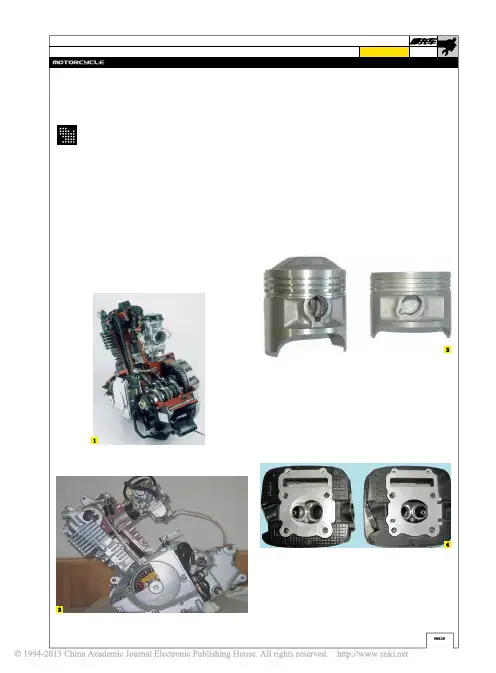

图1 GS125发动机解剖图图3 GS125发动机活塞图4 GS125发动机汽缸头（2）半球型燃烧室配以先进的挤气结构，形成强大的气体涡流，使燃料与空气充分混合，即使在低速工况下也能够完全燃烧提供强大动力；如图4所示。

（3）根据空气动力学原理全面优化设计的气道，使进气更加顺畅，大大提高了低速时的充气效率。

（4）小型轻量化的配气机构，大大减小了运动部件的运动惯量，使加速性能更加优越。

a．配气机构包括采用新型的配气凸轮，改变配气相位、缩小气道及气门截面积，以提高低速性能。

图2 GS200发动机解剖图摩托车在使用过程中，由于某一种或几种原因的影响，使车辆的动力性、经济性、可靠性和安全性发生变化，就会出现各种各样的故障。

摩托车出现故障时，总会以某一种或者几种症状表现出来。

对于同一种故障现象，形成的故障原因可能是不同的，而对于不同的故障原因，产生的故障现象则可能是相同的。

因此，准确而迅速诊断出故障的所在应建立在熟悉构造、工艺及特点等基础之上。

所以本文主要就GS系列发动机结构特点、发动机的拆装、故障诊断方法与步骤、维护保养等几个方面来介绍。

发动机产生的故障千变万化，在维修过程中还应该根据具体情况进行具体分析。

一、GS系列发动机介绍（一）发动机解剖图，如图1、图2所示。

（二）发动机特点 1．GS125发动机特点GS125Ⅱ代发动机是在吸收日本铃木公司先进生产技术的基础上，对原GS125发动机进行全面技术改良的产品，具有加速性能优越、油耗低、噪声低等特点，从而成为国内最优秀的骑式车发动机。

该发动机在豪爵铃木、轻骑铃木、济南轻骑等多个品牌车型中被广泛使用。

（1）赛车式活塞设计，使发动机瞬间提速成为可能，如图3所示。

GS系列发动机拆装文_ 张学波图5 GS125发动机活塞环二、GS发动机拆装所需工具（一）GS125发动机拆装所需工具1．套管：8# 10# 12#2．套筒：15# 16# 17# 21# 22# 27#3．内六方：8 # 10 #4．呆扳手：8×10、梅花扳手8×105．其它工具：大手钳、尖嘴钳、反手钳、 “一”字螺丝刀、 “十”字螺刀丝、尼龙锤或者橡皮锤、磁力棒6．枪头：“十”字尖枪头、“十”字枪头7．专业止旋工具：曲轴止旋工具、初驱齿轮止旋工具、离合止旋工具、磁电机拆卸器。

摩托车发动机构造原理照片图解word资料11页

摩托车发动机构造原理照片图解气缸、活塞：图6-2 气缸的另一视角图GY6气缸如图6-1所示。

图6-1中我们可以看到气缸正前方有一个孔，它是用来安装正时链条的链条调整器总成的，链条调整器总成如图6-3所示。

当正时链条发生磨损松动及异响时，我们可以通过链条调整器来对其进行一定的调整。

在图6-1中，气缸中间圆形的缸套部分，就是活塞在气缸中上下运动的空间。

我们没有找到GY6活塞的专门图片，但图6-4给出了一些活塞的照片，图6-5给出了一组活塞环的照片。

一组活塞图片图6-5 一组活塞环图片见图6-4，活塞上有环槽部，用来安装活塞环。

活塞环分气环、油环。

GY 6有二道气环，一道油环。

气环是用来防止燃烧室气体进入曲轴箱，而油环是用来防止润滑机油窜入燃烧室的。

在这里给大家提一个问题，为什么活塞顶部有两个倾斜凹坑？你想一想吧，答案是：避免活塞位于气缸上止点时与进排气门相撞而设置的。

国产上述GY6配件零售价格：缸体大约是￥200多块，国产的活塞价格大约是￥40左右，活塞环￥70左右。

合资的和进口的就贵许多，甚至数倍。

图7-2是风扇盖。

图7-3是各种冷却风扇。

摩托车发动机的内部结构是怎样的！带你领略发动机核心部分

摩托车发动机的内部结构是怎样的！带你领略发动机核心部分
摩托车是很方便的交通工具。

俗话说，火车跑得快全靠车头带，摩托车的动力来自于你的屁股下面的发动机，今天说说发动机的内部核心的东西！其实和汽车是一样的！
发动机的的动力来自于曲轴，曲轴把活塞的往复运动转换成旋转运动，就和咱们家里老式的缝纫机差不多的原理，也和自行车的脚蹬子原理很像！
活塞装在气缸体内，活塞连接着连杆，连杆连接着曲轴！活塞在气缸内上下运动，为了保证密封盒耐磨，活塞头部会装有活塞环，分为油环和气环，一般是两道气环一道油环！活塞在进气的时候下行，气门打开，产生负压吸进混合器，压缩的时候气门关闭，混合器被压缩，点火产生高压推动活塞下行，排气门打开，活塞上行排出废气，
以此循环，这就是四冲程内燃机的四个冲程！
摩托车的曲轴是圆的和汽车不太一样，也是有偏心和配重的设计。

挨着曲轴的是变速机构，这个是四速的变速器，结构很简单，几乎不会损坏！这款车的离合器装在曲轴上面！通过离合器的分离和结合可以控制发动机的动力是否传递到变速器输入轴！
上面高的是离合器总成，下面那个大齿轮连接的是变速器的输入轴，这个大齿轮是变速箱的初级减速，因为发动机的扭力很小，为了驱动车轮需要减速增扭，单单靠变速器是不够的，而且后面还有大小链轮的减速！
发动机的汽缸头控制新鲜空气的进入和废气的排出！并且火花塞安装在上面。

比较大的孔是进气的，小的是排气的，进排气门由凸轮轴驱动，这款机器采用的是正式链条设计！传动可靠！
还有一个很重要的部件，就是这个，这个是机油泵，负责给各个部件提供润滑，并且会把机油泵送到汽缸头给凸轮轴润滑！有什么不懂的或者想了解的可以在评论里告诉我，我会继续给大家讲解！。

发动机拆装与结构分析实验指导书

摩托车发动机拆装实验一、发动机的组成摩托车发动机主要包括气缸、活塞、活塞环、活塞销、连杆、曲轴等部件，以及点火、润滑、燃料供给等辅助机构。

1.气缸盖、汽缸体气缸盖是发动机的关键零部件之一，其主要作用是密封气缸，并与活塞、汽缸体共同组成燃烧室，被压缩的可燃混合气在其中燃烧、膨胀，推进活塞、曲轴连杆机构做功。

因而，气缸盖承受高温、高压的作用。

下图为气缸盖罩、汽缸盖总成零部件。

2.活塞、活塞环和活塞销活塞的作用是在燃烧气体的压力下，通过活塞销及连杆驱动曲轴旋转。

活塞环的主要作用是：（1）增加活塞的密封性能；（2）控制气缸壁上润滑油层的厚度；（3）导热，以便于把活塞的热量传到汽缸壁。

活塞销是用来连接活塞与连杆的，安装在活塞的销孔内，用弹簧卡固定。

3.连杆连杆用于连接活塞与曲轴，在其间传递能量，并将活塞的直线往复运动转变成曲轴的旋转运动。

4.曲轴箱曲轴箱是摩托车发动机的骨架，是重要的承力部件。

在曲轴箱上支撑着汽缸体、气缸盖、曲柄连杆机构、变速器、离合器，同时还安装着磁电机、机油泵、启动机构等发动机零部件。

曲轴箱上设置的悬挂孔用于与机架的连接，使车架与发动机构成一个整体。

因此曲轴箱不仅要承受发动机运转时曲轴连杆运动及燃烧产生的冲击力，还要承受摩托车行驶中因颠簸产生的振动，同时曲轴箱还要形成一个密闭空间，防止漏油和漏气。

二、发动机的工作过程汽油发动机的工作过程包括进气、压缩、做功（点火爆发）、排气四个步骤。

活塞在气缸内往复运动两次，曲轴旋转两周完成一个工作循环的发动机，称为四行程发动机；活塞在气缸内往复运动一次，曲轴旋转一周完成一个工作循环的发动机，称为两行程发动机。

它们两者各有优缺点。

四行程发动机耗油低、排气污染小，但结构复杂、维修难度大，造价较高，且同排量发动机的功率低于两行程发动机；两行程发动机的汽油、机油消耗量都高于四行程发动机，排气污染较大，且发动机主要部件的寿命也短于四行程发动机。

目前这两种发动机在摩托车上均被采用。

赛驰摩托发动机的内部结构图片（转）

赛驰摩托发动机的内部结构图片（转）
