FM350-1调试简单说明(适用于飞剪)
351按键操作说明
按钮功能SPS351的前面板上有七个控制接收机的按钮，你可用这些按钮开启和关闭接收机，并检查或改变接收机设置信标设置1、开机的初始化键面SV 0表示目前收到0颗卫星；Search表示正在搜索信标台信号，如果锁定了信标信号，则显示Locked；Rover表示接收机目前的工作方式，SPS351都是使用该方式；324.5表示信标频率。
按键进入2。
2、Mode Settings----设置接收机模式System Setup----接收机系统设置进入此选项可以修改：语言，单位，端口波特率，屏幕省电等SV Status---查看接收机当前卫星状态按回车进入33．设为流动站（Rover）按回车进入44:信标模式选择，有以下模式可以选择：（1）Auto power:自动追强（2）Auto Range:自动追近（3）Manual：手动输入频率（4）Disable:关闭以下是设置界面：Auto power:自动追强Auto Range:自动追近Manual：手动输入频率Disable:关闭卫星高度角设置：默认为10度天线类型：sps351需要使用GA530天线差分源输出，一般设置为关（None）NMEA格式输出为GGA，端口设置为：L+M，频率设置为：1HzGSOF输出设置：一般为关（OFF）RT17输出设置：一般为关（OFF）按回车键返回开机界面二，波特率设置：在开机界面按回车进入下图按向右键使第二行字开始闪烁，再按向下键切换到系统设置（System Setup）如下图按回车进入下图：语言设置，没有中文，一般设置为英语（English）按回车进入单位设置，默认设置为米（Meters）按回车进入参考精度设置，默认就行波特率设置：一般设置Lemo和Modem为9600（9.6K -8N1）如下图即可屏幕保护省电，设置为自动(Auto)配置文件默认即可。
北峰 BF F-350 F超小型专业调频手持对讲机说明书
北峰 BF F-350 F超小型专业调频手持对讲机使用说明书告示中华人民共和国无线电…告示《中华人民共和国无线电管理条例》规定:在中华人民共和国境内设置,使用无线电发射设备的单位和个人,必须到相应的无线电管理机构申办设台手续,领取电台执照后,方可使用。
鸣谢!感谢您惠购本北峰电讯对讲机用于移动通信。
我们相信,本对讲机将为您提供方便而可靠的通讯,能够在您的使用中发挥出最高的效率。
北峰电讯对讲机采用了先进的技术,我们深信本产品的质量和功能将会使您感到满意。
本使用说明书的适用机型VHF/UHF调频对讲机:BF-350传使用者对使用对讲机的一…传:使用者对使用对讲机的一般角的很要的易爆环境(煤气、粉尘以及烟雾等)在加油或者停车于加油站时,请关闭对讲机电源需使用此机二次开发,请联络北峰电讯公司或备份电识经销使用前须知请遵守以下注意事项,以防止发生火灾人以及损坏对讲机:身伤害●推荐的对讲机使用率为发射1分钟,接收4分钟。
长时间连续地发射将造成本机背面发热。
放置本对讲机时,不得使后部接触塑料物体的表面。
●无论在任何情况下不要改造本机。
●请勿让对讲机受到长时间的阳光直射,也不要将对讲机放在加热装置附近。
●请勿将对讲机放在极度多尘、潮湿以及溅水之地,也不要将它放在不平稳的表面上。
●如果发现对讲机发出异常气味或者冒烟,应立即关闭电源,并且从对讲机中取出电池组或电池盒。
然后与当地的北峰电讯经销商联系开箱和装置检查中下列开箱…开箱和装置检查中:下列开箱说明仅针对北峰电讯经销商、经授权的北峰电请小心地从包装箱中取出对讲机。
我们建议在您废弃包装材料之前,按照下表清点附件。
如果发现任何物品在运输中丢失或损坏,请立即向送货人提交索赔书随机附件项目数量附件编号天线对讲机挂绳皮带夹使用说明书天对讲机挂绳皮带夹准备工作警告请不要对电池…准备工作警告请不要对电池组充电时间过长!如果对电池组的充电在规定时间内仍未完成,请停止充电。
电池组可能会过热和冒烟爆裂或突然起火●请不要将电池组放入微波炉和离压容器!电池组可能会过热和冒烟爆裂突然起火。

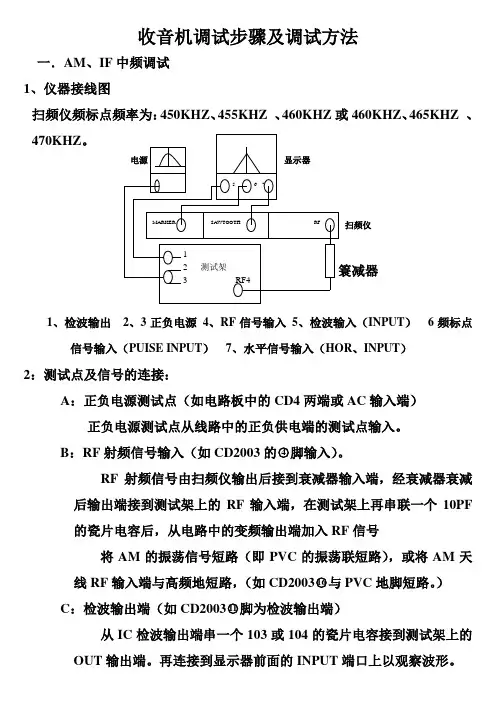

收音机调试步骤及调试方法.
从IC检波输出端串一个103或104的瓷片电容接到测试架上的OUT输出端。再连接到显示器前面的INPUT端口上以观察波形。
3．调试方法及调试标准
A：覆盖调试
低端覆盖调试：将收音机的电源开关打开并将波段开关切换到
ＦＭ波段状态，PVC调到最低端，调节2.5Ｔ的振荡线圈使低端的频标点在波形Ｓ曲线直线上的作意一点上。如图所示：
C：功放输出端（如CD5的负极和地为功放输出端）
从功放输出端并一个负载电阻或相等阻抗的喇叭后再串一个103或104的瓷片电容接到测试架上的OUT输出端。再连接到示波器的输入端，以观察波形。
3．AM波段的复测：
将ＰＶＣ调到最低端或最高端，同时标准信号发生器频率切换到相应的５１５KHZ和１６３０KHZ，音量开到最大，并细调标准信号发生器频率微调旋钮直到出现波形最清晰而且毫伏表指示最大，此时观察毫伏表指示应能达到指定要求（一般≥１.5V 8Ω或按技术指标要求），显示器的波形应能成方波截幅而且不能有失真现象，此时的频率为该机低端的覆盖频率，并且其频率应在规定的范围内。
2：测试点及信号的连接：
A：正负电源测试点（如电路板中的CD4两端或AC输入端）
正负电源测试点从线路中的正负供电端的测试点输入。
B：RF射频信号输入（如CD2003的 脚输入）。
RF射频信号由扫频仪输出后接到衰减器输入端，经衰减器衰减后输出端接到测试架上的RF输入端，在测试架上再串联一个10PF的瓷片电容后，从电路中的变频输出端加入RF信号
高端灵敏度的调试：调节PVC使波形位于106MHZ的频标点处，细调输入回路的ＰＶＣ上的灵敏度微调电容使106MHZ的波形幅最大。
如图所示。
86.5 90 98 106 108.8
西门子 SIMATIC FM 350-2 调试简要说明
– db1.dbd44（实际计数值） – db1.dbx43.0（内部门的状态） • 单击表格 > 保存保存变量表 VAT1。 • 选择 PLC > 建立连接 > 组态的 CPU 来建立连接。 • 选择变量 > 监视来设置监视模式。 • 将 CPU 切换到 RUN-P。 • 通过计算触点来产生脉冲，并监视基于门触点状态的计数值。
要完成本示例需要 1 到 2 小时，取决于先前的经验。
要求
硬件和软件要求： • 一个 S7-300 站，包括电源模块和 CPU。 • STEP 7 (≥ V4.0.2.1) 已正确安装在您的编程设备上。 • 已为 S7-300 站组态了一个项目。 • 编程设备已连接到 CPU。 • 必须拥有一个 FM 350-2 模块、FM 350-2 组态软件包、必需的附件，如扩展总线、前连接
FM 350-2 编程
• 在 SIMATIC 管理器中打开项目。
• 在项目中，打开“HW Config”组态表。
• 从硬件分类中选择订货号正确无误的 FM 350-2，然后将其拖动到所需插槽（在本示例中为 插槽 5）。
调用对象属性：
• 单击右键以打开右键快捷菜单。单击对象属性菜单条目（适用于 STEP 7 V5.3 之前的版本， 也可通过双击订货号单的测试：
通过测试 > 调试打开调试对话框。此处，可以使用 SW_GATE 打开和关闭 SW 门。如果在软件 门打开时使用与模块相连的开关生成计数脉冲，则可以在此对话框中观察到计数读数的变化。 请注意，机械计数触点可能会回跳。
FM 350-2 调试简要说明
入门指南, 08/2005, A5E00432646-01
FTM-350 中文说明书
[SET]（设置模式）键
按此键可进入设置模式。
[DIAL] 旋钮
旋转该旋钮可以选择左侧 接收机的操作频率 （或存储信道）。 按住该旋钮一秒钟，能够以每次 1 MHz 的步 进调整 VFO 频率。 当左侧 接收机设置为“主”频段时，按一下 该旋钮即可激活频谱功能。 当左侧 接收机设置为“次”频段时，按一下 该旋钮即可将左侧 接收机切换至“主”频段。
[DIAL] 旋钮
旋转该旋钮可以选择右侧 接收机的操作频率 （或存储信道）。 按住该旋钮一秒钟，能够以每次 1 MHz 的步 进调整 VFO 频率。 当右侧 接收机设置为“主”频段时，按一下 该旋钮即可激活频谱功能。 当右侧 接收机设置为“次”频段时，按一下 该旋钮即可将右侧 接收机切换至“主”频段。
[PTT] 键
按下该键可进行发射。
麦克风
[B]（频段）键
按下该键可更改主频段的操作频段。 可用频段包括 ： 左频段 ：调幅广播、调频广播、144 MHz 频段、
430 MHz 频段和音频线路输入 右频段 ：144 MHz 频段和 430 MHz 频段 你可以通过设置模式项“B05 ：RX EXPANSION” 调用增加的操作频段。见 35 页。
前面板的控制按钮与开关
[FWD]/[BCK]（翻页）键
通过这两个键可以方便地选择操作功能页面。 可用的页面包括：“电台”页面、“定时器”页面、 “气压 / 海拔”页面、“导航”页面※ 以及“GPS 状态”页面※。 ※ ：所需选购的“FGPS-1”GPS 设备。 按住这些键可以在双频接收功能的“开”和“关” 之间进行切换。
[F]（功能）键
按该键可更改 [SMART FUNCTION] 键的当前 功能。
DIAL 照明 [VOL] 旋钮
FM350-1调试简单说明（适用于飞剪）
FM350-1调试简单说明（适用于飞剪）编者注：此文档尽对软件设置进行简单描述，目的是记录末架轧机脉冲数并带锁存功能，相关硬件知识请参照FM350-1光盘中使用手册。
建议：首先请简单阅读用户手册相关内容，再做此实验。
目录：1.1实验平台 (2)1.2准备工作 (3)1.3硬件组态 (4)1.4程序调试 (8)1.1实验平台z电源模块：307-1EA00-0AA0z CPU模块：315-2AG10-0AB0z存储卡：953-8LG10-0AA0z高速计数模块：350-1AH03-0AE0 z编码器：EB58B10-H6PR-1024z STEP7 5.4.0.0z FM350-1软件包（模块光盘中）1.2准备工作z搭建实验平台z安装软件包（先要安装STEP7）1.3硬件组态z建立一个新项目z插入一个300站z组态硬件（如图1）图1z双击FM350 COUNTER，出现COUNTER MODULE画面（图2）图2z进入Operating Modes，修改Gate的模式为Latch（图3）图3z进入Encoders，修改Signal Type为24V incremental（图4）图4z进入Input，修改Set Counter（Set DI）为Multiple，同时取消Evaluate zero mark for setting（图5）图5z进入Output，修改DO1为Active on reaching the comparison value for pulse duration(up)，把Pulse duration改为500ms（图6）图6z保存设置，编译并下载1.4程序调试z打开Libraries，选择FMx50Lib（图7）图7z复制FC2和UDT1到实验工程中（图8）图8z回到实验项目，插入DB1（图9）图9z编程注意事项必须要赋值的三个参数DB1.DBW6（高数模块地址），DB1.DBD8（高数模块地址首址），DB1.DBB12（高数模块地址长度）（图10）图10必须置位的点，FC2中的SW_GATE（允许计数），DB1.DBX27.0和DB1.DBX27.1（允许硬件I2清零），DB1.DBX28.0和DB1.DBX28.1（允许硬件Q0和Q1输出）FC2说明（主要参数说明）（图11）DB_NO 对应DB块的DB号，本例为1SW_GATE 软件门，为“真”的时候，允许计数L_DIRECT 软件清零L_PIRPER 设置LOAD_V AULT_CMP_V1 设置比较值1（对应DO1）T_CMP_V2 设置比较值2（对应DO2）图11当前值为DB1.DBD30，锁存值为DB1.DBD34（硬件I0出现上升沿，当前值就被锁存到DB1.DBD34中）（图12）图12设置DB1.DBD14（装载值）：在给DB1.DBD14赋值的同时，必须给FC2的L_PREPAR为“真”一次设置DB1.DBD18（比较值1）和DB1.DBD22（比较值２）：在给DB1.DBD18和DB1.DBD22赋值的同时，必须给FC2的T_CMP_V1和T_CMP_V2为“真”一次。
FM 350-2 调试简要说明
Siemens AG Automation and Drives Postfach 48 48 90437 NÜRNBERG
生成计数器 DB • 在 SIMATIC 管理器中，选择文件 > 打开... > 库，打开“fm_cntli”库。将数据结构 UDT 1 从 “fm_cntli”库的“块”容器复制到项目的“块”容器。 • 选择插入 > S7 块 > 数据块，将 DB 1 插入到“块”容器中。 • 打开 DB 1，使用指定的用户自定义数据类型 UDT 1 创建 DB 1。 • 单击文件 > 保存，保存 DB 1。
4
入门指南, 08/2005, A5E00432646-01
测试
对于从 STEP 7 V5.3 开始的版本，可通过单击 Mod. Addr. 按钮来调用该对话框以选择通道 DB。
调用参数分配对话框：
对于 STEP 7 V5.3 之前的版本，可通过单击对象属性中的参数按钮来调用。
从 STEP 7 V5.3 开始，可通过双击 FM 350-2 打开编程界面。单击确定关闭提示保存组态的对 话框。
器、编码器或开关以及线材等。
在编程设备中安装组态软件包 FM 350-2 组态软件包包含编程工具、必要的功能 (FC)、数据结构 (UDT 1) 以及一个示例程序。 • 将光盘放入光盘驱动器。 • 在 Windows 中，通过双击“控制面板”中的“添加/删除程序”来运行软件安装对话框。 • 单击安装...，然后运行光盘上 setup 文件夹中的“Setup.exe”，并按照安装说明操作。
AMFM收音机的调整和调试
第五章AM/FM收音机的调整和调试装配和调试作为整个实践环节的两个阶段都是非常重要的。
装配是电子器件的初步组装，构成硬件基础；调试包括调整和测试，调整是对组成整机的可调元器件、部件进行调整，测试是对整机各项电气性能进行测试，将各硬件特性相互协调，使整机性能达到最佳状态。
整机调试过程可参照图4-1所示进行。
外观检查外观检查图4-1 AM/FM收音机的调试步骤AM的中频是455KHz，AM中波波段的频率范围是535KHz—1605KHz。
FM的中频为10.7MHz，FM调频波段的频率范围是87MHz—108.6MKHz。
第一节外观检查及开口检查一、外观检查1．检查各元器件安装是否有误，尤其是集成块不得装反，电解电容“+”，“-”极性是否安装正确。
检查天线、蜂鸣片线、电源线、喇叭线是否连好。
2．各焊点有无虚焊，漏焊，碰焊。
二、开口检查与试听开口检查是调试前的初步调整，判断电路是否基本正常。
如果检查满足要求，就可进行试听电台的播音。
1.收音线路板电源“+”“-”极间正反电阻的测量及加电检查与试听。
a.测量电阻不安装电池，打开音量开关，用MF47万用表选择×1K档位测量电池正负极间的正反电阻，R＋－＝6k，R－＋＝10k，接近值也属正常，若不正常应检查是否有元器件错焊、搭焊、虚焊、漏焊，各导线、跳线连接等。
b.通电检查电池正负极间的正反电阻R＋－、R－＋为正常值，方可安装电池通电检查。
拨开L1匝间距离，间隙为2mm，打开音量开关，按S1和S2应能搜索到FM电台，在电台正常播放时间里若不能收到电台，应取出电池继续仔细检查有无错误，必要时用MF-47型万用表分别以黑表笔和红表笔接地测量IC1各脚电阻和对地电位是否与参考值一致，并记录下各值作教师辅导分析使用。
2.显示线路板正反电阻的测量及加电检查a.测量电阻测量正向电阻R31=5k. 反向电阻R13=200k或接近值也属正常。
若不正常应检查是否有元器件错焊、搭焊、虚焊、漏焊，各导线、跳线连接等b.加电检查五芯排线1与3间的正反向电阻为正常值,方可安装电池通电检查。
收音机的调试
收音机的调试（中放、频率覆盖、跟踪）中放：中放是超外差式接收机的重要组成部分。
它的作用是对混频级输出的信号进行选频（f本－f信=f中）放大。
AM、465KHz，FM、10.7MHz。
选频常采用 LC并联谐振电路、陶瓷滤波器等。
中频放大器的设置大大提高了整机灵敏度和选择性，中频级的好坏，直接影响整机性能。
一般要求中频放大器增益高、稳定性好对干扰信号抑制能力强。
频率覆盖：AM中波段的频率范围为535KHz——1605KHzAM接收机接收信号的频率低端也要在535KHz，高端要在1605KHz，覆盖整个AM中波段。
FM波段频率范围为：88MHz——108MHzFM接收机接收信号的频率低端也要在88MHz，高端要在108MHz，覆盖整个FM中波段。
跟踪理想跟踪和实际跟踪超外差收音机的中频准确的调到AM=465KHz,FM=10.7MHz在中波段AM（535KHz---1605KHz）如果输入回路的信号频率f信在中波段变化，本振信号频率f本也能在（1000KHz---2070KHz）变化。
无论双连电容器C的旋转到任何位置都能满足f本－f信=f中（465KHz）这样的跟踪为理想跟踪，从图中可以看出时，f本—θC与f信——θC二直线之间处处保持465KHz的频差。
设输入回路L1、C1组成，本整回路由L2、C2组成，二者的电容覆盖系数为:输入回路电容覆盖系数为K c1=C1max⁄C1min=f2信max⁄f2信min=(K f信) 2（K f信为输入回路频率覆盖覆系数）本振回路电容覆盖系数为K c2=C2man⁄C2min=f2本max⁄f2本min=(K f本) 2（k f本为本振回路频率覆盖系数）当：f信mxa=1605KHz,f信min=535KHz,输入回路电容覆盖系数=9，频率覆盖系数=3。
f本max=2070KHz, f本min=1000KHz,本振回路电容覆盖系数K C2=4.3，本振回路的频率覆盖系数：K f本=2.07由于两回路的的频率覆盖系数不等，要实现理想跟踪则要求回路的电容不相等。
2017年FM350-1功能模块使用说明(word版本)
FM350-1功能模块
使
用
说
明
书
FM350-1概述
单通道智能计数模板，可连接5V增量编码器、24V增量编码器、带方向信号的脉冲传感器， 5V信号最大500Hz, 24V 信号最大200Hz，具有软件门和硬件门控制计数和测量，带比较值输出。
FM350-1可以在IM153-1、IM153-2、S7-300系统中使用。
安装和接线
在选择好计数传感器后需要确认模板侧面的跳线块， A对应5V信号，D对应24V信号。
操作方式
首先安装FM350-1软件，在SIMATIC Manager中打开库FMx50LIB。
复制所有的块进入自己的项目。
仅仅6ES7 350－1AH03－0AE0具有测量功能。
下面描述几个功能块的性能和区别
FC0 计数和测量功能，使用UDT1生成的数据块
FC1 诊断FM模板
FC2 计数和测量功能，支持等时模式，能够在操作中改变参数和置位、复位输出。
使用UDT2生成的数据块。
FC3 功能和FC2基本一样，但仅仅使用在等时模式，对等时模式进行了优化，运算速度在等时模式比FC2快
计数模式
首先生成应用程序数据块。
FM350-1 实现计数功能,输出控制,中断
一：硬件接线
在上图的模块视图中，各个管脚的定义如下：
另外，在模块测量还有一个跳线卡，有A、D两种选择来区分模块能够接收的信号电压等级，A表示为5V的差分信号，D表示24V的信号：
图12 跳线卡设置
要与硬件组态中设置类型一致
二：硬件组态
1.安装FM350-1安装包安装步骤看说明书
2.组态FM350-1
进入硬件组态给高速计数器添加模块地址
简单的计数功能实现步骤：
打开OB1调用FC2实现计数功能
二：实现手动自动控制输出
手动控制
1.硬件设置对硬件进行”编译保存”后下载硬件
2.软件操作注释：硬件组态中启用的软件门、硬件门要导通
自动控制输出
硬件设置对硬件进行”编译保存”后下载硬件
1.
2.软件操作硬件组态中启用的软件门、硬件门要导通
三：实现中断控制1.硬件设置
对硬件进行”编译保存”后下载硬件
创建硬件中断组织块OB40
在操作编码器之前要先通过DB1.DBD18(比较值1) DB1.DBX28.0（写比较值1）
DB1.DBD22(比较值2) DB1.DBX28.1（写比较值2）进行比较值设定
其他功能例如门功能中的“锁存，锁存—触发”配合其他说明书自己查找。
