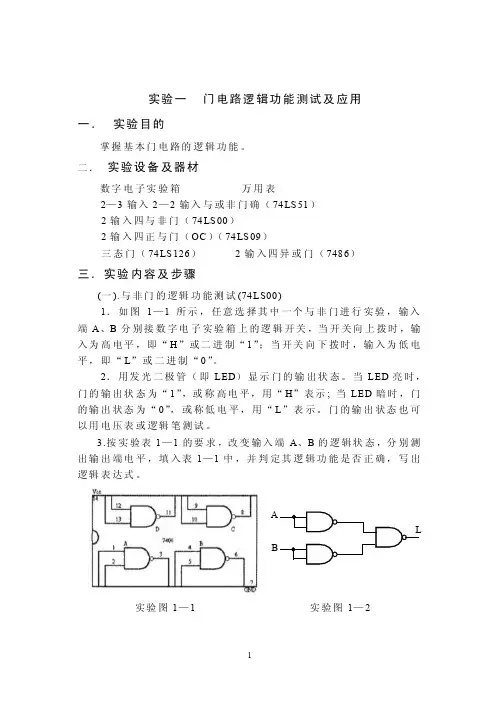

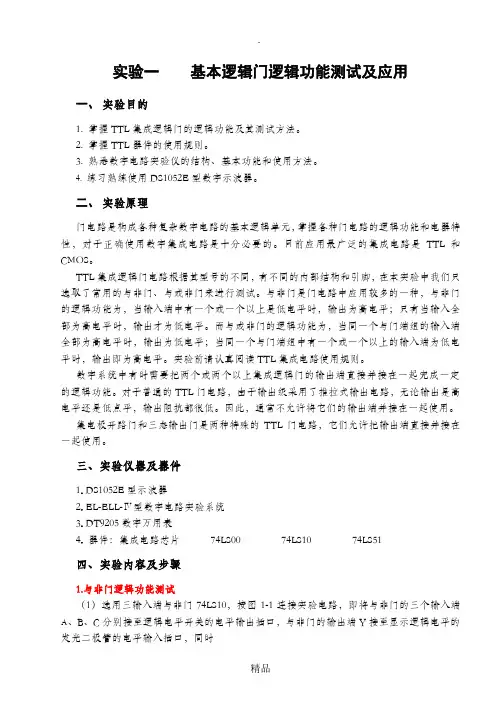

实验一基本门电路的逻辑功能测试
一、实验目的
1、测试与门、或门、非门、与非门、或非门与异或门的逻辑功能。
2、了解测试的方法与测试的原理。
二、实验原理
实验中用到的基本门电路的符号为:
在要测试芯片的输入端用逻辑电平输出单元输入高低电平,然后使用逻辑电平显示单元显示其逻辑功能。
三、实验设备与器件
1、数字逻辑电路实验箱。
2、数字逻辑电路实验箱扩展板。
3、相应74LS系列芯片若干。
四、实验内容
测试TTL门电路的逻辑功能:
a)测试74LS08(与门)的逻辑功能。
b)测试74LS32(或门)的逻辑功能。
c)测试74LS04(非门)的逻辑功能。
d)测试74LS00(与非门)的逻辑功能。
e)测试74LS02(或非门)的逻辑功能。
f)测试74LS86(异或门)的逻辑功能。
五、实验步骤
1、按照芯片的管脚分布图接线(注意高低电平的输入和高低电平的显示)。
2、测试各个芯片的逻辑功能
六、实验报告要求
1.画好各门电路的真值表表格,将实验结果填写到表中。
2.根据实验结果,写出各逻辑门的逻辑表达式,并判断逻辑门的好坏。
实验二编码器及其应用
一、实验目的
1.掌握一种门电路组成编码器的方法。
2.掌握8 -3线优先编码器74LS148,10 -4线优先编码器74LS147的功能。
二、实验原理
1、8-3线优先编码器74LS148
编码器74LS148的作用是将输入I0~I78个状态分别编成二进制码输出,它的功能表见表6-2,它的逻辑图见图6-2。它有8个输入端,3个二进制码输出端,输入使能端EI,输出使能端
3、10-4线优先编码器74LS147
74LS147逻辑图
三、实验设备与器材
1、数字逻辑电路实验箱。
2、数字逻辑电路实验箱扩展板。
3、芯片74LS148,74LS20各一片。
四、实验内容及实验步骤
1、8-3线优先编码器74LS148
将数字逻辑电路实验箱扩展板插在实验箱相应位置,并固定好,找一个16PIN的插座插上芯片74LS148,并在16PIN插座的第8脚接上实验箱的地(GND),第16脚接上电源(VCC)。八个输入端I0~I7接拨位开关(逻辑电平输出),输出端接发光二极管进行显示(逻辑电平显示)。
2、10-4线优先编码器74LS147
测试方法与74LS148类似,只是输入与输出脚的个数不同,功能引脚不同。
五、实验预习要求
1、预习编码器的原理。
2、熟悉所用集电路的引脚功能。
3、画好实验所用的表格。
六、实验报告要求
说明74LS148的输入信号EI和输出信号GS、EO的作用。
实验三译码器及其应用
一、实验目的
掌握3 -8线译码器、4 -10线译码器的逻辑功能和使用方法。
二、实验原理
1、3-8线译码器74LS138
它有三个地址输入端A、B、C,它们共有8种状态的组合,即可译出8个输出信号Y0~Y7。另外它还有三个使能输入端E1、E2、E3。它的引脚排列见图7-2,功能表见表7-1。
图7-2 74LS138的引脚排列图
输入输出
E3E1E2 C B A Y0Y1Y2Y3Y4Y5Y6Y7
×H ××××H H H H H H H H
××H ×××H H H H H H H H
L ×××××H H H H H H H H
H L L L L L L H H H H H H H
H L L L L H H L H H H H H H
H L L L H L H H L H H H H H
H L L L H H H H H L H H H H
H L L H L L H H H H L H H H
H L L H L H H H H H H L H H
H L L H H L H H H H H H L H
H L L H H H H H H H H H H L
2、4-10线译码器74LS42
它的引脚排列见图7-3,功能表见表7-2。
图7-3 74LS42的引脚排列图
二、实验设备与器材
1、数字逻辑电路实验箱。
2、数字逻辑电路实验箱扩展板。
3、数字万用表、双踪示波器。
4、芯片74LS138、74LS42各一片。
四、实验内容及实验步骤
1.74LS138译码器逻辑功能测试
将数字逻辑电路实验箱扩展板插在实验箱相应位置,并固定好,找一个16PIN的插座插上芯片74LS138,并在16PIN插座的第8脚接上实验箱的地(GND),第16脚接上电源(VCC)。将74LS138的输出端Y0~Y7分别接到8个发光二极管上(实验箱主电路板的逻辑电平显示单元),逐次拨动对应的拨位开关(实验箱主电路板的逻辑电平输出单元),根据发光二极管显示的变化,测试74LS138的逻辑功能。
2.74LS42译码器逻辑功能测试
测试方法与74LS138类似,只是输入与输出脚的个数不同,功能引脚不同。
五、实验预习要求
1. 复习有关译码器的原理。
2. 根据实验任务,画出所需的实验线路及记录表格。
六、实验报告要求
1. 画出实验线路,把观察到的波形画在坐标上,并标上相应的地址码。
2. 对实验结果进行分析、讨论。
