37图的分幅、编号、图廓及图廓外注记

合集下载

地形图的图外注记-1

仪器检查量一般为10%。
地形图的整饰
原图经过拼接和检查后，还应按规定的地形图图式符号对地物、地貌进行清绘和整饰，使图面更加合理、清晰、美观。整饰的顺序是先图内后图外，先注记后符号，先地物后地貌。最后写出图名、比例尺、坐标系统及高程系统、施测单位、测绘者及施测日期等。如果是独立坐标系统，还需画出指北方向。
检查验收
上级组织专人检查的目的是对已测完的图件进行全面的检查，并对其质量作出评定，以确定图幅是否可以验收。对于可以验收的图幅，还要指出应修改和补充的内容。同时评定其质量等级，提出验收报告。
50%
一般规定每幅图的图边应测出图幅外5mm。若偏差小于容许值可以平均分配到两幅图中。
地形图的检查
在测图中，测量人员应做到随测随检查。为了确保成图的质量，在地形图测完后，作业人员和作业小组必须对完成的成果成图资料进行严格的自检和互检，确认无误后方可上交。
（1）巡视检查
检查时应携带测图板，根据室内检查的重点，按预定的巡视检查路线，进行实地对照查看。
完成了测绘工作之后的地形图暂时不能提交使用还要经过地形图的拼接整饰检查和验收等环节之后确认地形图达到规范要求方可交付使用
地形图的整饰、拼接、检查和验收
地形图的图外注记
1 图号、图名、接图表 2 比例尺和图廓线 3 经纬度及坐标格网 4 地形图的坐标系统和高程系统 5 测图单位、时间、方式、人员
图号是统一分幅编号，以确定地图所在的位置。图名是地图的名称，选用图幅内最著名的地名、最大的村庄、突出的地物、地貌等的名称，沙漠等特殊地区也用图号作为地图的图名。接图表是在地图图廓的左上方，画有该幅图四邻各图名（或图号）的略图，中间一个画有斜线的代表本图幅，用来说明本图幅与相邻图幅的关系,以供索取相邻图幅时使用。

潘正风《数字测图原理与方法》笔记和课后习题(含真题)详解(地形图基本知识)

第八章地形图基本知识8.1 复习笔记【知识框架】【重点难点归纳】一、地形图的内容1．地形图概述（见表8-1-1）表8-1-1 地形图概述数字比例尺地图比例尺图示比例尺地形图的内容比例尺精度地形图符号图廓及图廓外注记地物符号地物符号和等高线等高线的概念等高线等高距及示坡线等高线的分类等高线的特性地形图的分幅与编号梯形分幅与编号矩形分幅与编号地形图基本知识及基本的地理要素，且高程用等高线表示的一种普通地图。

包括数学要素、2．地图比例尺地图比例尺是指地图上任一线段的长度与地面上相应线段水平距离之比。

常见的比例尺表示形式有以下两种：（1）数字比例尺以分子为1的分数形式表示的比例尺称为数字比例尺。

设图上一条线段长为d，相应的实地水平距离为D，则该地图的比例尺为：（8-1-1）式中，M称为比例尺分母。

比例尺的大小视分数值的大小而定。

M越大，比例尺越小；M越小，比例尺越大。

地形图按比例尺分为三类，见表8-1-2。

表8-1-2 地形图的比例尺分类（2）图示比例尺最常见的图示比例尺是直线比例尺。

直线比例尺是指用一定长度的线段表示图上的实际长度，并按图上比例尺计算出相应地面上的水平距离注记在线段上。

3．比例尺精度（见表8-1-3）表8-1-3 比例尺精度4．地形图符号（见表8-1-4）地形图符号表8-1-4二、地物符号和等高线1．地物符号地物的类别、形状、大小及其在图上的位置，是用地物符号表示的。

根据地物的大小及描绘方法不同，地物符号的分类见表8-1-5。

表8-1-5 地物符号的分类分类内容2．等高线（1）等高线的概念等高线是指地面上高程相等的相邻点连成的闭合曲线。

等高线表示地貌的原理如图8-1-1所示，设想用一系列间距相等的水平截面去截某一高地，把其截口边线投影到同一个水平面上，且按比例缩小描绘到图纸上，即得等高线图。

图8-1-1 等高线表示地貌的原理（2）等高距及示坡线①等高距。

第二章地图分幅与编号-PPT精品文档

17
二、旧的分幅与编号
基本比例尺地形图的分幅：
比例尺图幅范围行列数经差纬差行数列数 1 ：100 万 1 ： 50 万 1 ： 25 万 1 ： 10 万 1 ： 5 万 1 ：2.5 万 1 ： 1 万 6° 4° 1 1 1 3° 2° 2 2 4 1 1 ° 30 ′ 1° 4 4 16 4 1 图幅间数量关系 30 ′ 20 ′ 12 12 144 36 9 1 15 ′ 10 ′ 24 24 576 144 36 4 1 1： 5 千 7 ′ 30 ″ 3 ′ 45 ″ 1 ′ 52.5 5′ 48 48 2304 576 144 16 4 1 2 ′ 30 ″ 1 ′″ 15 ″ 96 96 9216 2304 576 64 16 4 1 192 192 36864 9216 2304 256 64 16 4
பைடு நூலகம்
纬度88°以上合为一幅。
我国处于纬度60度以下，没有合幅。
这些合并图幅的编号，列数不变，行数（无论包含两个或四个）并列写在其后。例如北纬80°-84°，西经48°-72°的一幅百万分之一的地图编号应为U-19、 20、21、22。 22
我国领域和管辖的海域１∶１００万的图幅范围包括列号Ａ、Ｂ、……Ｎ，行号４３、４４、……５３，无图幅合并问题。
或各种专业调查或综合考察野外使用的地理底图。
16
1:25万地形图——作为各种专业调查或综合科学考察总结果的地理底图，以及地区或省级机关规划用的工作底图。军事上供军以上领导机关使用，还有空军飞行领航时寻找大型目标使用。
1:50万地形图——是省级领导机关总体规划用图或相当于省（区）范围各专业地图的地理底图。军事上供高级司令部或各种兵种协同作战时使用。 1:100万地形图——作为国家或各部门总体规划或作为国家基本自然条件和土地资源地图的地理底图。

土地登记代理资格-地籍调查-成果的整理、归档与验收

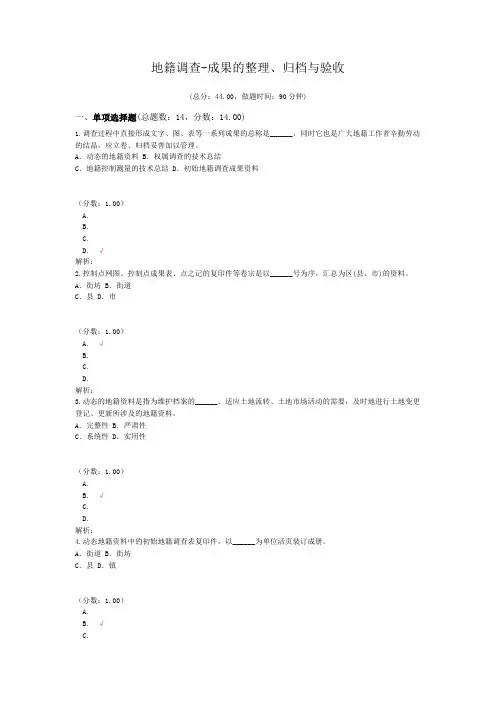

地籍调查-成果的整理、归档与验收(总分：44.00，做题时间：90分钟)一、单项选择题(总题数：14，分数：14.00)1.调查过程中直接形成文字、图、表等一系列成果的总称是______，同时它也是广大地籍工作者辛勤劳动的结晶，应立卷、归档妥善加以管理。

A．动态的地籍资料 B．权属调查的技术总结C．地籍控制测量的技术总结 D．初始地籍调查成果资料（分数：1.00）A.B.C.D. √解析：2.控制点网图、控制点成果表、点之记的复印件等卷宗是以______号为序，汇总为区(县、市)的资料。

A．街坊 B．街道C．县 D．市（分数：1.00）A. √B.C.D.解析：3.动态的地籍资料是指为维护档案的______、适应土地流转、土地市场活动的需要，及时地进行土地变更登记、更新所涉及的地籍资料。

A．完整性 B．严肃性C．系统性 D．实用性（分数：1.00）A.B. √C.D.解析：4.动态地籍资料中的初始地籍调查表复印件，以______为单位活页装订成册。

A．街道 B．街坊C．县 D．镇（分数：1.00）A.B. √C.D.解析：5.动态地籍资料中的土地登记卡，以______为单位活页装订成册。

A．街坊 B．县C．街道 D．市（分数：1.00）A. √B.C.D.解析：6.城镇初始地籍调查成果检查要求，作业组之间的交换互检，内业检查比例为______。

A．30% B．50%C．70% D．100%（分数：1.00）A.B.C.D. √解析：7.城镇初始地籍调查成果检查要求，专职员检查时，外业实际操作检查______，巡视检查不低于70%，检查结果要有详细记录。

A．不低于50% B．不低于20%C．不高于70% D．不高于80%（分数：1.00）A.B. √C.D.解析：8.城镇初始地籍调查成果检查要求，验收时，内业抽检______，外业实际操作抽查比例视内业抽查情况决定，一般为3%～5%。

A．3%～5% B．30%～50%C．30%～70% D．20%～60%（分数：1.00）A.B. √C.D.解析：9.初始地籍调查成果中有个别缺点，数据精度在2～3倍中误差之间的个数，不得超过抽检总数的______。

地图分幅和编号

第一节地形图的分幅与编号为了便于测绘、查询、使用和保管地形图，不可能将广大区域缩绘在一张图纸上，而要分块测量，拼连使用，做到有分有合，这样就必须要按统一的规则对地形图进行分幅和编号。

地形图的分幅，即将一个测区按规定的图幅大小，按一定规则进行单位划分，每一个单位为一个图幅。

为了区分不同的图幅，按从左到右、从上到下的规则给每幅图一个编号，称为地形图的图幅编号。

地形图的分幅方法有两种：梯形分幅法和矩形分幅法。

前者用于国家基本比例尺地形图的分幅，后者则用于工程上常用的大比例尺地形图的分幅。

一、梯形分幅法梯形分幅法，是以具有一定经纬差的梯形划分图幅，由经纬线构成每幅地形图图廓的分幅方法，故此法也可称为经纬线分幅或国际分幅法。

这是目前世界上许多国家地形图和大区域小比例尺分幅地图所采用的主要分幅形式。

1国际梯形分幅法按国际上规定，全球1:100万地形图的世界地界实行统一的分幅与编号。

1:100万的地形图是以经差6°、纬差4°分幅。

自赤道起，向南、北两极每隔纬度4°为一横列，到南北纬88°止，将南北半球各分为22个横列，依次以拉丁字母A、B、C、……、V表示，以极点为圆心，纬度88°的圆用Z表示，88°以上单独为一幅；由经度180°起算，自西向东，将整个地球表面用子午线分成60纵行，每一纵行经差为6°，依次以阿拉伯数字1、2、3、……、60表示（北半球在英文字母前加N，南半球加S。

我国国土在北半球，故省去字母“N”）。

如图7－1所示其每一梯形小格为一幅1:100万地形图，每1:100万图幅的编号是该图所在的横行字母和纵行阿拉伯数字组成。

若已知某地的经纬度，可以从图8－1中直接查取其所在1:100万地形图图幅编号，也可以通过下式计算得出：( 7-1 )式中：—某地经度；1:100万以下图幅是在1:100万图幅的基础上划分的，具体情况如图7－2所示。

地图分幅与编号(1)_OK

31
四、计算图幅编号
1. 已知某点的经纬度或图幅西南图廓点的经纬度，计算图幅编号
（1）计算1：100万图幅编号
[]：表示取整
a
a：1：100万图幅所在纬 1 0 度带的字符所对应的 4 数字码
b
b：1：100万图幅所在经
60
度带的数3字1码
32
（2）计算所求比例尺地形图（1：100万图号后）的图幅编号
d(大）=001 d(大）=004
43
44
2）较大比例尺地形图的行列代码转换成较小比例尺地形图的行列代码
C 小 =
C 大 -1 较小比例尺纬差
d 小=
较大比 d 大例 -1 尺纬差
3
不拼接分幅：
适用：地图集、专题地图等
4
图1-5 拼接分幅图
5
优点： ①图幅间拼接方便； ②各图幅面积相对平衡，充分利用图纸和印刷版面； ③图廓线可避开分割重要地物。
缺点：制图区域只能一次投影，变形较大；地理位置不易精确描绘。
6
经纬线分幅：地图的图廓由经纬线构成。
适用：世界各国地形图、小比例尺地图优点： ①图幅有明确的地理范围；
40
1、不同比例尺编号的行列关系换算（1）较小比例尺地形图的行列代码转换成较大比例尺地形图的行列代码
西北：较小比例尺纬差
C 大 = 较大比例尺纬差 * （ C 小 - 1 ） + 1
较小比例尺纬差
d 大 =
* （
较大比例尺纬差
41
东南：
较小比例尺纬差 C 大 = C 小 *较大比例尺纬差

地图制图复习

5.制图综合
⑵ 定额法规定出单位面积内应选取的制图物体的数量而进行选取的方法。例如，规定平原区域高程点数量选取指标为10个/100 cm²。为了弥补以上两种法的不足常常给出一个高至低的区向指标，即临界指标。例如，图上每100cm² 内选取60～80个居民地……。
5.制图综合
2. 制图物体的概括分为形状概括、数量特征概括、质量特征概括。 ⑴ 形状概括：制图物体的形状概括是通过删除、合并、夸大来实现。 1）删除：缩小后的某些碎部无法清晰表示，予以删除，如：删除河、街区和其他轮廓图形的小弯曲；
3.地图的数学基础
小比例尺地图上，往往根据不同纬度的不同变形，绘制复式比例尺，又称经纬线比例尺 ( 如图所示)，用于不同地区的长度量算。
4.计算机制图的基本过程
（1）地图设计（编辑准备）进行总体设计和地图其他内容设计，包括收集地图资料和地图数据，以及分析和评价。（2）数据输入（数据获取）将作为编图的资料，扫描输入计算机，将制图资料转换成计算机可以接受的数字形式。或直接将地图数据、图像数据输入计算机。（3）数据处理通过对数据的加工处理，建立起新编地图数据。
地图制图复习
1.地图内容
专题地图上的地理要素：分为地理基础要素和主题
要素。地理基础要素应该按专题要素的需要选择，通常比同比例尺的普通地图简略。主题要素指作为专题地图主题的专题内容，它们通常要使用特殊的表示方法详细描述其数量和质量指标。 3. 辅助要素
它是指为阅读和使用地图者提供的具有一定参考意义的说明性内容或工具性内容。主要包括图名、图号、接图表、图廓、分度带、图例、坡度尺、附图、资料及成图说明等。
3.地图的数学基础
3.地图的数学基础

地形图图廓及图廓外的注记

32-56-Ⅱ (1:2000)
33
32 56
32-56-Ⅲ (1:2000)
32-56-Ⅳ
-Ⅰ
(1:1000)
32-56-Ⅳ
-Ⅱ
(1:1000)
Ⅰ Ⅱ 32-56-Ⅳ
-Ⅳ
Ⅲ Ⅳ (1:1000)
57
58
32-56-Ⅳ-Ⅲ-Ⅲ
(1:500)
以1：5000图为基础编号
如果整个测区测绘1：5000~1：500等地形图，为了地形图的测绘管理、图形拼接、存档管理和方便应用，则应以1： 5000图幅为基础进行其他比例尺地形图的分幅与编号。
50050500062564按数字顺序编号按行列编号新镇1新镇2新镇3新镇4新镇5新镇6新镇7新镇8新镇9新镇10新镇11新镇12新镇13新镇14新镇15新镇16a4a3a2a1b1c2b2c3b3c4b4a6a5c5c6矩形分幅的编号法图幅西南角坐标公里数编号法举例
模块八地形图的识读与应用项目8.1 地形图识读与应用的基本知识
C-2 C-3 C-4 C-5 C-6
图幅西南角坐标公里数编号法举例：
图幅西南角坐标公里数 x—y 1:5000图坐取至1km如 32-56
1:2000、1:1000图
坐标取至0.1km 如 32.0-56.0
1:500 图
坐标取至0.01km 如 32.00-56.00
32-56 34
32-56-Ⅰ (1:2000)
石牌岭
桂子山
黄家湾黎明村游李村
马房山 40.0－32.0－III－III
32.0
1:000
图号 — 本幅图的编号，注记在图名的下方。
刘家湾洪山四眼井
石牌岭

分幅与编号

3.1.2 1：50万、1：25万、1：10万地形图的分幅和编号这三种地图编号都是在1：100万地图图号后加上代号构成。
每幅1：100万地图划分2行2列4幅1：50万地图，分别用A、B、C、D 表示，如J-50-A。每幅1：100万地图划分4 行4列16幅1：25万地图，分别用带括号的数字[1]、 [2]、…[16]表示，如J50-[16]。以前划分6行6 列36幅1：20万地图，分别用带括号的数字（1）、（2）、…（36）表示，如J-50-（36）。每幅1：100万地图划分12行12列144幅 1：10万地图，分别用数字1—144表示，如J-50-144。
3.1我国90年代以前的分幅和编号方法
3.1.1 1：100万地形图分幅和编号该种地形图的编号为国际统一分幅编号。具体做法是：由赤道起向南、北两极每隔纬差4°为一列，直到南北88°（南北纬88°至南北两极地区，采用正轴方位投影各自单独成一幅图），将南北半球各划分为22列，分别用拉丁字母A、B、C、D……V表示，列号前加N 或S分别表示北、南半球（因我国疆域全部在北半球，图号前N一般省去）；从经度180 °起向东每隔6 °为一行，将全球一周划分为 60行，分别以数字1、2、3、4……60表示。
一般来讲，把列数的字母写在前，行数的数字写在后，中间用一条短线连接，形成“列号-行号”结合形式作为该图幅编号。例如北京所在的一幅百万分之一地图的编号为J-50。
由于地球的经线向两极收敛，随着纬度的增加，同是6°的经差但其纬线弧长已逐渐缩小，因此规定在纬度60°-76 °间的图幅采用双幅合并（经差为12°，纬差为4°）；在纬度76°-88°间的图幅采用四幅合并（经差为24°，纬差为4°）。这些合并图幅的编号，列数不变，行数（无论包含两个或四个）并列写在其后。例如北纬80°-84°，西经48°-72°的一幅百万分之一的地图编号应为U-19、20、21、22。我国领域和管辖的海域１∶ １００万的图幅范围包括列号Ａ、Ｂ、……Ｎ，行号４３、４４、……５３，无图幅合并问题。

图的分幅编号图廓及图廓外注记

图的分幅、编号、图廓及图廓外注记为了便于地图编图、印刷、保管和使用，应当对地形图进行分幅和编号，并在图框外注记图名、图号、接图表等。

一、地形图分幅与编号1、地形图分幅通常的分幅方式有两种：经纬线分幅（梯形分幅）和矩形分幅。

矩形分幅是用矩形分割图幅，矩形的大小根据图纸规格、用户使用方便以及编图的需要而定。

它多应用于城市和工程建设的大比例尺地形图。

经纬线分幅的用经线和纬线分割图幅，大多数情况下表现为上下为曲线的梯形。

小比例尺地形图多用经纬线分幅。

两种分幅方式的优点和缺点如7-1-2所示。

2、地形图的编号编号是每个图幅的数码标记，它们应具有系统性、逻辑性和不重复性。

常见的编号方式如下：自然序数编号：将图幅由左上角从左向右、自下至下用自然序数进行编号；它常用于挂图、小区域的分幅地图。

行列式编号：将区域分为行和列，可以纵向为行、横向为列，也可以相反。

分别用字母或数字表示行号和列号，一个行号和一个列号标定一个唯一的图幅。

（1）经纬线分幅与编号我国的地形图是在1:100万比例尺地形图的基础上进行分幅和编号的。

我国现行的分幅编号方法是1:100万地图用行列式编号方法，其它7种比例尺地形图均在其后再叠加行列号形成。

7-1-3说明了我国基本比例尺地形图的图幅范围大小。

各比例尺图幅间的编号关系如图所示7-2。

其中实线连接表示其编号的承接关系，而虚线则仅表示图幅间的包含关系，编号上则不直接发生联系。

基本比例尺地形图分幅方式如7-3、7-4所示。

根据1991年制订的《国家基本比例尺地形图分幅和编号》的国家标准规定，基本比例尺地形图编号方法如下：①1:100万比例尺地图编号1:100万地图按“行列”编号。

行：从赤道算起，每4°纬度差为一行，至南北纬88°各有22行，用大写字母A－V表示，南半球加前缀S，北半球加前缀N，而我国由于全位于北半球，N字母省略。

列：从180°经线算起，自西向东每6°经差为一列，全球分为60列，用阿拉伯数字1－60表示。

详解地图分幅编号

地图数学基础
（一）截止1990年地形图的分幅编号系统
【一】图解法分幅编号
地图数学基础
1 : 100万地形图分幅编号

1 : 100万地形图按国际百万分之一统一分幅后，从赤道起向南北至纬度 880 ，用拉丁字母 A 、 B 、 C….V 表示 22 个相应的横行号，极地仅一幅图，用 Z 表示，行号前分别冠以N和S，以区别北半球和南半球的地图；用 1 、 2 、 3….60 表示纵列号，从东经 1800 起，自东向西，至经度00，由1 注到 30 ，从经度 00 至东经 1800 ，由 31 注到 60 。用 “行号－列号”形式编号。
地图数学基础
（二）自然序数式编号法

自然序数式编号法系将分幅地图按自然数的顺序编号。矩形分幅的小区域地图和大区域小比例尺挂图常采用此种编号法。
地图数学基础
（三）行列－自然序数式编号法

行列－自然序数式编号法是行列式与自然序数式相结合的编号方法。世界各国地形图的编号多采用这种方式，即在行列式编号的基础上，用自然序数或字母代表详细划分的较大比例尺地图的代码，两者的结合便构成分幅图的编号。
将该图幅的序数号与其基础图的图号组合起来，即得所求的图号。
③
④
地图数学基础
地形图分幅编号的实际应用

经纬度
图号
例 1 ：已知某地位于东经 120010’15” ，北纬 30015’10” ，求该地所在的1：1万地形图的图号。
30015'10" h 1 1 7 1 8 0 4 120010'15" l 31 31 20 31 51 0 6

我国地形图的分幅和编号规则

我国地形图的分幅和编号规则2008-12-13 09:48国家基本比例尺地形图有1：1万、1：2.5万、1：5万、1：10万、1：20万、1：50万和1：100万七种。

普通地图通常按比例尺分为大、中、小三种，一般以1：10万和更大比例尺的地图称为大比例尺地图；1：10万至1：100万的称为中比例尺地图；小于1：100万的称为小比例尺地图。

对于一个国家或世界范围来讲，测制成套的各种比例尺地形图时，分幅编号尤其必要。

通常这是由国家主管部门制定统一的图幅分幅和编号系统。

1地形图的分幅目前，我国采用的地形图分幅方案，是以1：100万地形图为基准，按照相同的经差和纬差定义更大比例尺地形图的分幅。

百万分之一地图在纬度0o—60o之间的图幅，图幅大小按经差6o，纬差4o分幅；在60o—76o之间的图幅，其经差为12o，纬差为4o；在76o—80o之间图幅的经差为24o，纬差为4o，所以各幅百万分之一地图都是经差6o，纬差4o分幅的。

每幅百万分之一内各级较大比例尺地形图的划分，按规定的相应经纬差进行，其中，1：50万、1：20万、1：10万三种比例尺地形图，以百万分之一地图为基础直接划分。

一幅百万分之一地形图划分四幅1：50万地形图，每幅为经差3o，纬差2o；一幅百万分之一地图划分为36幅1：20万地形图，每幅为经差1o，纬差40’；一幅百万分之一地图划分144幅1:10万地形图，每幅为经差30’，纬差20’。

每幅大于1：10万比例尺的地形图，则以1：10万图为基础进行逐级划分，一幅1：10万地形图划分四幅1：5万地形图；一幅1：5万地形图划分为四幅1：2.5万地形图。

在1：10万图的基础上划分为64幅1：1万地形图；一幅1：1万地形图又划分为4幅1：5000地形图，（见表4-1）。

表4-1：基本比例尺地形图的图幅大小及其图幅间的数量关系。

纬度er>经度1：100 6度 4度 11：50 3度 2度 4 11：20 1度 40分 36 9 11：10 30分 20分 144 36 4 11：5 15分 10分 576 144 16 4 11：2.5 7.5分 5分 2304 576 64 16 4 11:1 3分45秒 2.5分 9216 2304 256 64 16 42分幅编号地形图的编号是根据各种比例尺地形图的分幅，对每一幅地图给予一个固定的号码，这种号码不能重复出现，并要保持一定的系统性。

地图分幅

这两种地形图的图号又是在1:10万地形图图号的基础上延伸出来的。
每幅1:10万地形图分为4幅1:5万地形图，分别以A，B， C，D表示，其图号是在1:10万地形图图号后加上各自的代号而成，例如J—50—5—B。
每幅1:5万地形图分为4幅1:2.5万地形图，分别以1，2， 3，4表示，其编号是在1:5万地形图图号后再加上1:2.5万地形图各自代号而成．例如J—50—5—B—4。
界各国地形图和大区域的小比例尺分幅地图所采用的主要分幅形式。
我国的基本比例尺地图就是以经纬线分幅制作的。它们是以1:100万地图为基础，按规定的经差和纬差划分图幅，行列数和图幅数成简单的倍数关系(表1—2)。
经纬线分幅的主要优点是每个图幅都有明确的地理位置概念，因此适用于很大范围(全国、大洲、全世界)的地图分幅。其缺点是经纬线被描写为曲线时，图幅拼接不方便。此外，经纬线分幅还经常会破坏重要物体(例如大城市)的完整性，也是其不足之处。
1:1万地形图分为2行2 列，共4幅1:5000比例尺地形图，分别以小写字母 a、b、c、d表示(图1— 12)，其编号是在1:1万地形图图号的后面加上各图的代号，例如J-50-5-(15)-a。
我国基本比例尺地形图的分幅编号曾有过几次变化，而且有的至
今还在混合使用。为了使用地形图的方便，现将变化的情况列于表 1—3。1:20万地形图已被1:25万所取代，这里也一并列出，以供查用1:20万地形图所需。
与前面所示方法基本相同，只是行和列的称呼相反。 1:100万地形图的图号是由该图所在的行号(字符码)与
列号(数字码)组合而成，如北京所在的1:100万图号为J50。
② 1:50万--1:5000地形图的编号
1:50万—1:5000地形图的编号均以1:100万地形图编号为基础，采用行列编号方法(图1—13)。即将1:100万地形图按所含各比例尺地形图的经差和纬差划分成若干行和列，横行从上到下、纵列从左到右按顺序分别用阿拉伯数字 (数字码)编号。表示图幅编号的行、列代码均采用三位数字表示(不足三位时前面补0)，取行号在前、列号在后的排列形式标记，加在1:100万图幅的图号之后。

地形图的分幅和编号

据百分比尺代码X4拟定其纬差和经差，则该图幅西南图
廓点旳经纬度计算如下：
X8 X9 X10 1 4 X5 X 6 X 7
计❖ 算如实北京例某地所在1：10000地形图旳图号为H51G018025求它相应旳地理坐标坐标？
解：该点所在1：100万图幅旳图号为：H51G018025
66°4272°4378°44
45 84°
F E D C B A 46
90°
47 96°
48 102°
49 108°
50 114°
52 12501°126°
132°
138°
东半球北纬1:100万百分比尺地形图旳国际分幅和编号
124
3
1.我国领土在1:100万地图国际分幅旳编号
北京
★
M L
K J I
（二）矩形分幅和编号
——用纵横坐标网线划分，主要有三种分幅编号法（公里数编号法，基本图幅编号法，行列编号法）。合用于大百分比尺地形图。
图幅大小，主要有：
（1）50cm×50cm或 50cm×40cm （正方形或者矩形分幅）用于1：500、1：1000、 1：2023 （2）40cm×40cm（正方形或者矩形分幅）用于1：5000
另外，根据点所在坐标范围，选定百分比尺，也很轻易求得该点所在图幅号。
给出某点旳坐标（7650，-4378），求该点所在图幅号?
n1 [int(abs(7650)) / 400] 2 1 39 n2 [int(abs(4378)) / 500] 2 1 17
该点所在图幅号为：H039-017
号，共10个数码构成。
已知某地形图旳图号为：X1X2X3X4X5X6X7X8X9X10

地图的分幅与编号

第二章地图的分幅与编号第一节地图分幅与编号的定义与作用为了不重测、漏测，就需要将地面按一定的规律分成若干块，这就是地图的分幅。

为了科学地反映各种比例尺地形图之间的关系和相同比例尺地图之间的拼接关系，为了能迅速查找到所需要的某种地区某种比例尺的地图，为了便于平时和战时地图的发放、保管和使用，需要将地形图按一定规律进行编号。

一、地图分幅1．矩形分幅矩形分幅又可分为拼接的和不拼接的两种。

拼接使用的矩形分幅是指相邻图幅有共同的图廓线，使用地图时可按其共同边拼接起来。

不拼接的矩形分幅是指图幅之间没有公共边，每个图幅有其相应的制图主区，各分幅图之间常有一定的重叠(图2－1，图2－2)，而且有时还可以根据主区的大小变更地图的比例尺。

图2－2不拼接分幅图示例2．经纬线分幅图廓线由经线和纬线组成，大多数情况下表现为上下图廓为曲线的梯形。

是当前世界各国地形图和大区域的小比例尺分幅地图所采用的主要分幅形式，我国基本比例尺地图就是以经纬线分幅制作的。

二、地图编号编号就是将划分的图幅，按比例尺大小和所在的位置，用文字符号和数字符号进行编号。

编号是每个图幅的数码标记，它们应具备系统性、逻辑性和唯一性。

常用的地图编号有行列式、自然序数式、行列－自然序数式和西南角图廓点坐标公里数编号等。

三、地图分幅编号的作用地图的分幅编号，在地图的生产、管理和使用方面都有重要意义。

首先是测制地图的需要，就测制某种比例尺地图而言，按每一分幅地图的范围和图号下达任务，不仅可以避免测制地图过程中遗漏或重复，节资增效，而且还能使所测地图的幅面控制在适当范围内，避免因幅面过大使绘图作业难以操作，影响绘图质量。

其次是印制地图的需要，若不分幅，地图幅面过大，一般印刷设备难以满足要求，势必要增加成本，而在复照时会给图面带来较大的边缘误差，影响地图的几何精度。

第三是管理和发行的需要，地图分幅编号后，便于分类分区有序地存贮；大小规格一致，易于包装。

运输和存放；统一编号，有利于快速检索和发行。

(完整版)第二节地形图的图名、图号、图廓及接合图表

第二节地形图的图名、图号、图廓及接合图表、地形图的图名每幅地形图都应标注图名，通常以图幅内最著名的地名、厂矿企业或村庄的名称作为图名。

图名一般标注在地形图北图廓外上方中央。

如图 7-2所示，图名为“白吉树村”。

、图号为了区别各幅地形图所在的位置，每幅地形图上都编有图号。

图号就是该图幅相应分幅方法的编号，标注在北图廓上方的中央、图名的下方，如图7-2所示＜1 •分幅方法1: 500地形图的图幅一般为 50cm X 50cm ，—幅图所含实地面积为0.062 5km 2, 1 km 2的测区至少要测16幅图纸。

这样就需要将地形图分幅和编号，以便于测图7-2 1 : 1 000地形图示意图口石灣I 付察I 術n 1*1000绘、使用和保管。

大比例尺地形图常采用正方形分幅法，它是按照统一的直角坐标纵、横坐标格网线划分的。

如图7-3所示，是以1：5 000地形图为基础进行的正方形分幅。

各种大比例尺地形图图幅大小如表7-2所示。

1:50001:500图7-3大比例尺地形图正方形分幅表7-2 几种大比例尺地形图的2 •编号方法(1)坐标编号法图号一般采用该图幅西南角坐标的公里数为编号，x坐标在前，y坐标在后，中间有短线连接。

如图7-2所示，其西面角坐标为x=15.0km,y=10.0km，因此，编号为“ 15.0-10.0”编号时，1：500地形图坐标取至0.01km，1：1000、1：2000 地形图取至0.1km。

(2)数字顺序编号法如果测区范围比较小，图幅数量少，可采用数字顺序编号法，如图7-4所示。

三、图廓和接合图表1 •图廓图廓是地形图的边界线，有内、外图廓线之分。

内图廓就是坐标格网线，也是图幅的边界线，用0.1mm细线绘出。

在内图廓线内侧，每隔10cm,绘出5mm 的短线，表示坐标格网线的位置。

外图廓线为图幅的最外围边线，用0.5mm 粗线绘出。

内、外图廓线相距12mm，在内外图廓线之间注记坐标格网线坐标值，如图7-2 所示。

补充：讲义地图分幅与编号

?为什么1：10万不把1：100万地形图划成10行10列或8行8列
（三）1:5万、1:2.5万、1:1万分幅编号
• 1：5万：(经差15′纬差10′)，每幅1:10万图含4幅；编号是在1：10万幅后加上自己的序号A、B、C、D；例：J50-5-B。
• 1:2.5万(经差7′30″，纬差5′)：每幅1:5万图含 4幅；代号为1、2、3、4；例：J-50-5-B-4。
行
列代码号号
2×2＝４幅 50万 B 4×4＝16幅 25万 C
12×12＝144幅 10万 D
24×24＝576幅 5万 E 48×48＝2304幅 2.5万 F 96×96＝9216幅 1万 G
河北新图幅编号
J50G005003
114°00′
1-96列
40°00′
1-96行
Байду номын сангаас
J50
图解法
• （二）坡度尺用来在图上量测地面沿某一方向的倾斜角。
利用坡度尺量取地面坡度
四、三北方向线
• （一）三种基本方向线 • 真北过地面上任意一点，指向
北极的方向，叫真北。其方向线叫真北方向线或真子午线。地图上东西内图廓就是真子午线。 • 磁北过地面上任意一点，磁针所指的北方，叫磁北。其方向线叫磁方向线或磁子午线。地图上 P、P′点或磁北、磁南点的连线叫磁子午线。 • 坐标纵线北地图上坐标纵线所指的北方，叫坐标纵线北。
[作业]
• 已知某地地理坐标为λ=116°03′45″E δ=39°40′求其所在1：100万， 1：50万，1： 25万， 1：10万和1：1万地形图的编号。
第二节地形图的辅助资料
• 一、图廓又叫图框，是地图图形的范围线，一般由内图廓、外图廓和分度带组成。
