建筑工程测量 ppt课件

（３）转动竖盘指标水准管微动螺旋，使竖盘指标水准管气泡居中，读取竖盘读数，计算竖直角〆
（４）计算出水平距离Ｄ和高差h
ppt课件
返回 49
三、视距测量的误差和注意事项
１用视距丝在视距尺上的读数误差是影响视距测量的主要因素，尽量读准上下丝读数，同时视距长度不超过一定限制，
２作业前，应检验校正仪器
５计称指标差及－测回竖直角〆
Ｘ＝１／２（〆左－〆右）
〆＝１／２（〆左＋〆右）
ppt课件
41
实习、竖直角观测
一、注意事项：１对于具有盘指标不准管的经纬仪，每次竖
盘读数必须使竖盘指标水准管气泡居中。２竖丰角观测时，应以＋字丝横丝切准目
标。３计称竖直角和指标差时，应就意正负号。
ppt课件
42
距离丈量的工具和钢尺量距的一般方法
ppt课件
返回 11
（一）、水准测量原理
水准测量是利用水准仪提供的水平测定地面两点间的高差。然后通过已知点的方程，求出求知点的方程。图示，2-1
ppt课件
返回 12
（二）、计算待定点高程；
1.高差法:Hb=Ha=+has 2.视线方法:Hi=Ha+a
Hb=Hi-b
ppt课件
返回 13
（三）、水准测量仪器
ppt课件
返回 44
二、直线定线
１、目估定线。Ｐ５７图４.４。２、经纬仪定线。
ppt课件
返回 45
三、钢尺量距的一般方法
１平坦地面的距离大量。图４.５
① 先在直线两端点Ａ、Ｂ外侧各竖立一标杆。
② 大量时，后尺手持钢尺零端，站在Ａ点处，前尺手持钢尺
末端并拿标杆和一组测钎，沿大量方向前进，到一整尺长度处停下，进行直线定线，使测钎与Ａ，Ｂ两点标杆在同一直线上。

2第二章高程测量PPT课件

水准测量的方法——高程系统
(2) 1985国家高程基准(Chinese height datum 1985)
——80年代，我国又采用青岛验潮站1953年~1977年25年的潮汐记录资料推算出的大地水准面为基准引测出水准原点的高程为72.260m，
——以这个大地水准面为高程基准建立的高程系称为 “1985国家高程基准”(Chinese height datum 1985)，简称“85高程基准”。
微倾式水准仪自动安平水准仪
电子水准仪
2020/12/4
望远镜
视准轴：望远镜物镜的光心与十字丝交点的连线。视差：当望远镜瞄准目标后，眼睛在目镜处上下左右作少量的移动，发现十字丝和目标有相对的运动，这种现象称为视差。视差产生的原因：目标通过物镜之后的像没有与十字丝分划板重合。消除视差的方法：是一面稍旋转调焦螺旋一面仔细观察，直到不再出现尺像和十字丝有相对移动为止。
2020/12/4
•S
管水准器
S
圆水准器
水准尺和尺垫
水准尺：材料——干燥的木料、铝合金、因钢尺
构造 ——折尺、塔尺、直尺。
长度 ——2m、3m、5m 。水准尺的要求：直、变形小、刻划精确、观测时应竖直。常用三、四等水准测量的水准尺为木质3m的、双面水准尺，黑面尺 (主尺)底端刻划为0，而红面尺(辅助尺)底端刻划分别为4687mm、 4787mm。
E
•
•
转点：如果两点A、B之间的距离较远，或高差较大时仅
安置一次仪器不能测得A、B的高差，需加设若干临时的立尺点，作为传递高程的过渡点。
测站：每安置一次仪器称为一个测站
3
4
2
1
•
C•

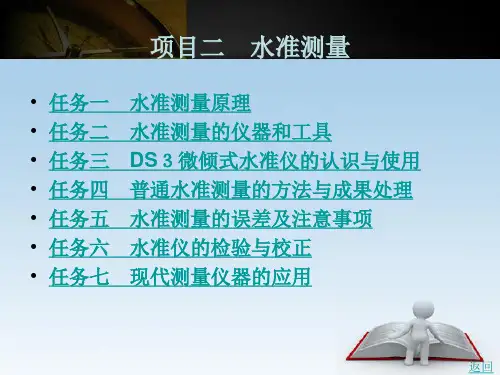

建筑工程测量项目二

物镜调焦螺旋、物镜调焦透镜、十字丝分划板、目镜和目镜调焦螺旋组成.
上一页下一页返回
任务三DS３微倾式水准仪的认识与使用
• 物镜使目标形成一个倒立缩小的实像,调焦透镜使目标在不同位置上成像.十字丝分划板如图２-８所示,其中,中丝用于截取水准尺上读数, 上、下丝又叫视距丝,用于测定水准仪至水准尺的距离(视距)(详见以后章节),目镜将十字丝和物镜中成像同时放大.物镜调焦螺旋可使目标准确成像在十字丝平面上,目镜调焦螺旋用于调节十字丝像以使之清晰.视准轴即物镜光心与十字丝交点的连线.
上一页下一页返回
任务三DS３微倾式水准仪的认识与使用
• 当目标成像与十字丝平面不重合时, 会产生视差现象,如图２-１０所示,即当观测者眼睛上下移动(如图中１、２、３位置)时,目标影像与十字丝有相对移动(如图中１′、２′、３′位置),影响精确瞄准和读数,因此,必须消除视差.消除的方法是反复调目镜、物镜调焦螺旋, 使十字丝与目标均十分清晰.
上一页下一页返回
任务三DS３微倾式水准仪的认识与使用
• 五、水准仪的使用 • 水准仪的使用包括安置、粗略整平、瞄准水准尺、精平和读数等操作
步骤. • (１)安置水准仪.打开三脚架并使其高度适中,目估架头大致水平,拧紧
脚架.取出水准仪,用连接螺旋将仪器固连在三脚架头上. • (２)粗平.粗平即粗略整平仪器.转动脚螺旋使圆水准器气泡居中.气泡
上一页
返回
任务四普通水准测量的方法与成果处理
所示.
上一页
返回
任务三DS３微倾式水准仪的认识与使用
• 一、水准仪的等级及用途 • 水准仪分为微倾式和自动安平式.前者完全根据水准管气泡安平仪器
视线;后者先用水准气泡粗平,然后用水平补偿器自动安平视线.现代的电子水准仪是用条纹码水准尺和仪器的光电扫描进行自动读数的水准仪,其安平方式也属于自动安平式.水准仪按其高程测量精度分为DS０. ５、DS１、DS２、DS３、DS１０几种等级.“D”和“S”是“大地”和“水准仪”的汉语拼音的第一个字母,下标为每千米水准测量的高差中误差(毫米计). DS０.５、DS１等级的水准仪称为精密水准仪.DS２、DS３、DS１０等级的水准仪属于普通水准仪.如果将“DS” 改为“DSZ”,则表示该仪器为自动安平水准仪.

“建筑测量课件-高程测量与水准测量”

分析
对高程测量数据进行分析，找出可能的误差并进行修正。
水准测量的概念
水准测量是一种测量地面点的垂直高程的技术。它是建筑测量中的重要组成部分。
水准测量的分类
1 精细水准测量
用于精细测量建筑物或地面点的垂直高程。
2 快速水准测量
用于快速测量大面积地面点的垂直高程。
水准测量中的误差及其控制
1 气压误差
建筑测量课件——高程测量与水准测量
本课件将介绍建筑测量中的高程测量与水准测量。你将了解高程测量的定义、分类、常见误差、高程基准面概念以及常用方法。
什么是高程测量
高程测量是指用于测量建筑物或地面上点的垂直高度的技术。它是建筑测量中至关重要的部分，用于确定建筑物和地面的相对高度。
高程测量的分类
水准仪
用于测量点的垂直高程和高差的仪器。
经纬仪
用于测量水平角和垂直角的仪器。
全站仪
可以同时测量水平角和垂直角的高精度仪器。
高程测量的步骤
1
确定目标点
选取所需测量的点。
2
设置仪器
校准并设置测量所需的仪器和设备。
3
测量高程
进行实际测量并记录点的高程数值。
高程测量的记录及分析
记录
将测量得到的高程数值进行记录并创建高程测量表。
2 温度误差
3 观测误差
由于气压变化引起的水准测量误差。
由于温度变化引起的水准测量误差。
由于测量精度和仪器误差引起的水准测量误差。
水准测量中的仪器及其使用方法
水准仪
用于测量点的垂直高程和高差的仪器。
数字水准仪
通过数字显示测量结果的先进水准仪器。
GPS水准测量
利用GPS技术进行高程测量的仪器。Fra bibliotek直接测量

建筑工程测量 PPT课件

筑场教学
学
场教学
工
程测量课外
情境十四：编制施工测量专项方案
课外活动五
深基坑地基基础工程施工测量方案
课外活动六
桩基础工程施工测量方案
活
动
情境十五：真题真做项目
课外活动八
今日家园工程项目桩位布置施工测量
课外活动九建工学院实训大楼 Nhomakorabea位放线测量
课外活动三主体施工测量现场教学
课外活动七高层建筑主体施工测量方案
量
12M×30M矩形
设边长为9M正五边形
边长为9M正六
实
边形
训情境十二：定位与抄平
训练
实训九
实训十
实训十一用线锤、经纬
测设一条水平线
测设一条坡度线
仪、激光铅垂
仪垂直投点
实训十二用全站仪坐标放样
返回
学习情境
教学内容
教学内容
教学内容
教学内容
情境十三：工地课外活动一
课外活动二
建施工测量现基坑开挖现场教基础施工测量现
56%。
助讲/助工
高工
讲师/工程师
五、教学条件
（二）实践条件
测量仪器汇总
序号测量仪器室名称
仪器名称
DS３水准仪
自动安平水准仪
1 普通测量仪器室
DJ６经纬仪电子经纬仪
钢尺
全站仪
单位
台台台台
盒
台
数量
24 4 24 12
50
12
五、教学条件
测量仪器室
五、教学条件
测量仪器室
五、教学条件
校内实验、实训基地

高程测量与测设PPT课件

• 物镜与目镜间补偿器使进入十字丝分划板光线偏转α • 正确读数光线经补偿器后通过十字丝分划板横丝 • 读出视线水平时的正确读数a
• 天津欧波DS30自动安平水准仪
• 3.水准尺与尺垫
• 水准尺：2m~5m，有四种类型，常用直尺
• 直尺——A、B尺，两把一对 • 每把有黑、红两面分划与注记 • A尺——黑面分划0~3m，红面分划4.687m~7.687m • B尺——黑面分划0~3m，红面分划4.787m~7.787m • A、B尺黑面注记的零点差——0 • 红面注记的零点差——0.1m
• 仪器误差、观测误差和外界环境的影响 • 1.仪器误差 • （1）校正残余误差 • i角误差 (大于20″才需校正 ) • 保持前、后视距相等 • （2）水准尺误差 • 检验水准尺每米间隔平均真长与名义长之差 • 区格式木质标尺，不应大于0.5mm • 否则，应在所测高差中进行米真长改正 • 一对水准尺的零点差 • 在一水准测段的观测中安排偶数个测站予以消除
• （3）水准尺倾斜 • 读数时，水准尺应竖直 • 水准尺前后倾斜，水准仪望远镜视场不会察觉 • 引起水准尺读数总偏大 • 视线高度愈大→误差愈大 • 水准尺上安装圆水准器→保证尺子竖直 • （4）视差 • 水准尺像未准确成在十字丝分划板上 • 造成眼睛的观察位置不同时 • 读出的标尺读数也不同，由此产生读数误差 • 按操作规定进行目镜对光，物镜对光
• 3.读数：倒像望远镜，从上向下读 • m位与dm位直读标尺上的数字 • cm位——数格子，mm位——估读 • 红黑面读数差为6295-1608=4687
• 四、水准测量方法与内业整理
• 1.水准点
• 水准测量等级：一、二、三、四等与图根水准 • 一、二等——精密水准测量，三四等——普通水准测量 • 为统一全国高程系统和满足各种测量的需要 • 国家各级测绘部门在全国各地埋设并测定了很多高程点 • 称水准点(BM)，分地面点与墙上点

《高程测量》PPT课件

观测高差
高差改正数
Hi/m
Phi/m
+1.836
20
+1.435
21
+2.182
24
-1.943
15
+3.510
80
改正后高差 hi/m
1.856 1.456 2.206
-1.928 3.59
高程
H/m 38.226 41.538 43.744
41.816 41.816
备注已知
已知
56
3、支水准路线
BMA
3
1
2
3
4
图2
43
不同形式水准路线fh的计算 1、附和水准路线：
∑h测=h1+h2+h3+ ······ + hn ∑h理=H终 – H始 fh = ∑h测 - ∑h理= ∑h测-（H终 – H始）
2、闭合水准路线：
∑h测= h1+h2+h3+ ······ + hn fh = ∑h测 - ∑h理= ∑h测
H i
H B
H A
H i
a b
前进方向
a
视
A
线
高
度
HA
大地水准面
B
b
hAB
HB
5
连续水准测量
hAB=∑h =h1+h2 + …
=(a1 － b1)+(a2 － b2 )+ … = ∑a－∑b
A ＨA
大地水准面
B
∑h
HB=?
6
概念
1、测站：测量仪器所安置的地点。 2、后视：水准路线的后视方向。 3、前视：水准路线的前视方向。 4、视线高程：后视高程+后视读数。 5、视距：水准仪至标尺的水平距离。 6、水准点：水准测量的固定标志。 7、水准点高程：指标志点顶面的高程。 8、转折点：水准测量中起传递高程作用的中间点。

建筑工程测量课件PPT

1
工程设计阶段的应用
介绍建筑工程测量在工程设计阶段中的作用。
2
施工阶段的应用
探讨建筑工程测量在施工阶段中的重要意义和应用方法。
3
运营阶段的应用
介绍建筑工程测量在建筑物运营、维护和改造过程中的应用方法。
介绍水平测量的基本原理以及常用的水
垂直测量原理和方法
2
平测量方法。
介绍建筑工程测量中常见的垂直测量原
理和方法。
3
三角高程测量原理和方法
介绍建筑工程测量中常用的三角高程测量方法。
建筑工程测量数据的处理和分析
数据处理
详细介绍测量数据的整理和处理方法。
数据分析
分析测量数据，为工程设计、施工和后期使用提供依据。
建筑工程测量课件PPT
建筑工程测量是建筑施工中不可或缺的重要环节。本课件将从基本概念、工具、方法、处理分析等多个方面详细介绍。
建筑工程测量的基本概念和意义
1 了解测量
明确测量的定义和范围。
2 认识建筑工程测量的
重要性
简述建筑工程测量对于保证施工质量、安全及后期成果利用的重要性。
3 掌握测量与建筑工程
介绍建筑施工中变形监测的基本方法和应用。
测量质量控制
介绍如何利用测量控制并提升建筑施工质量。
建筑物外部设施测量和道路测量技术
外部设施测量
• 探讨建筑物外部设施测量的应用范围 • 介绍常见外部设施测量的方法和工具
道路测量
• 探讨道路测量在交通建设中的重要性 • 介绍道路测量的基本原理及应用
建筑工程测量在建筑工程设计、施工和运营中的应用
土地测量与土地确权测绘法
土地测量的意义
探讨土地测量在建筑项目中所具有土地确权和测绘法的基本原理及实现方式。

【完整】高程测量的方法资料PPT

支水准路线
从一个已知高程的水准点开始，沿待测量的高程点1、2 进行水准测量，称为支水准测量。对于支水准测量应该进行往返观测。
闭合水准路线
从一个已知高程的水准点开始，沿各待测量的高程点1、 2、3进行水准测量，最后又回到原水准点，称为闭合水准路线。
附合水准路线
从一个已知高程的水准点开始，沿各待测量的高程点1、 2、3进行水准测量，最后附合至另一已知水准点上，称为附合水准路线。
322Pa),每升高约11米大气压力减少1毫米水银柱。 “ 孰优孰劣”
对于支水准测量应该进行往返观测。
根据大气压力随高程而变化的规律，用气压计进行高程测量的一种方法。
水三准角测高量程的测测量站的检基核本方原法理优有如点变图动，仪A、高B法为和地双面面上尺两法点。，自A点观测B点的竖直角为，S0为两点间水平缺距点离，i1为A点仪器高，i2为B点觇标
高，则A、B两点间高差为：
根据大气压力随高程而变化的规律，用气压计进行高程测量的一种方法。
在目标点上安置标杆或觇牌，量取觇标高VB。
气压高程测量速度快
受大气折光和
从一个已知高程的水准点开始，沿待测量的高程点1、2进行水准测量，称为支水准测量。
为水了准统点一，全常国用的“高BM程操”系表作统示、简。满单足各种比例尺测图、各项工程建设以及科学研究的需要，在全国各地点球埋设曲了率许多影固响定的，高程标志，称为
这就是我们说的水准测量原理。
上式是假设地球表面方为便一平可面行，观测视线为直线条件推导出来的。
这就是我们说的水准测量原理。
受大气折光和地球曲率影响，必须进行改正才能达到较高的精度
必须进行改正才能达到较高
322Pa),每升高约11米大气压力减少1毫米水银柱。

《建筑工程测量》

➢ 一、水平角观测 2.方向观测法
项目二坐标测量
任务二角度测量
➢ 二、竖直角观测 1.竖直度盘的构造
项目二坐标测量
任务二角度测量
➢ 二、竖直角观测 2.竖直角计算公式的确定
项目二坐标测量
任务二角度测量
➢ 二、竖直角观测 2.竖直角计算公式的确定
项目二坐标测量
任务二角度测量
➢ 一、钢尺量距 1.直线定线（2）经纬仪定线
项目二坐标测量
任务三距离测量
➢ 一、钢尺量距 2.钢尺量距的一般方法 (1)平坦地面的量距方法
项目二坐标测量
任务三距离测量
➢ 一、钢尺量距 2.钢尺量距的一般方法
项目二坐标测量
任务三距离测量
➢ 一、钢尺量距 2.钢尺量距的一般方法 (2)倾斜地面的量距方法 1）平量法。
项目二坐标测量
任务一坐标体系的建立
➢ 二、平面直角坐标 1.高斯平面直角坐标系
项目二坐标测量
任务一坐标体系的建立
➢ 二、平面直角坐标 1.高斯平面直角坐标系
项目二坐标测量
任务一坐标体系的建立
➢ 二、平面直角坐标 2.独立平面直角坐标系
项目二坐标测量
任务一坐标体系的建立
项目二坐标测量
任务三距离测量
➢ 一、钢尺量距 3.钢尺量距的精密方法（3）钢尺精密量距的内业工作
项目二坐标测量
任务三距离测量
➢ 一、钢尺量距 3.钢尺量距的精密方法（3）钢尺精密量距的内业工作
项目二坐标测量
任务三距离测量
➢ 一、钢尺量距 3.钢尺量距的精密方法（3）钢尺精密量距的内业工作
项目二坐标测量
