价值流成本分析报告价值流成本分析报告一、引言价值流成本分析是一种通过分析产品或服务在价值流中的流动过程，评估每个环节的成本和效益的方法。
通过对价值流进行优化，企业可以降低成本、提高效率，从而增加利润。
本报告通过对某企业的价值流进行分析，评估了每个环节的成本和效益，并提出了一些改进措施，以便企业能够提升竞争力。
二、价值流分析1. 价值流描述我们选取了某企业的一个特定的价值流作为分析对象，该价值流涵盖了从原材料采购到产品交付给客户的整个过程。
具体每个环节的描述如下：（1）原材料采购：企业从供应商采购原材料，包括金属、塑料等。
（2）生产制造：原材料交由生产部门进行加工和制造，最终形成成品。
（3）质量检测：成品进行质量检测，以确保产品符合质量标准。
（4）包装和配送：产品进行包装，并通过物流进行配送给客户。
2. 成本评估我们对每个环节的成本进行了评估，并计算了每个环节的成本占比。
根据我们的分析，原材料采购环节是成本最大的环节，包装和配送环节是成本比较低的环节。
具体每个环节的成本占比如下：（1）原材料采购：70%。
（2）生产制造：20%。
（3）质量检测：5%。
（4）包装和配送：5%。
3. 效益评估我们对每个环节的效益进行了评估，并计算了每个环节的效益占比。
根据我们的分析，生产制造环节是效益最大的环节，原材料采购和质量检测环节的效益相对较低。
具体每个环节的效益占比如下：（1）原材料采购：20%。
（2）生产制造：60%。
（3）质量检测：10%。
（4）包装和配送：10%。
三、改进措施根据我们的分析结果，我们提出了以下改进措施以提高企业的竞争力：1. 优化原材料采购：通过与供应商建立长期稳定的合作关系，企业可以获得更好的采购成本和服务。
此外，企业还可以通过预测需求，合理安排采购计划，避免因库存过高或过低而带来的成本浪费。
2. 提高生产效率：通过引入先进的生产设备和工艺，企业可以提高生产效率，降低生产成本。
此外，企业还可以优化生产流程，避免浪费和重复工作，以提高生产效率。
价值流分析报告
价值流分析报告1. 引言价值流分析是一种用于分析和改进业务流程的方法。
通过细致地观察和记录价值流中的每个步骤和活动，可以识别出存在的浪费和瓶颈，并提出改进措施。
本报告旨在对价值流进行分析，并提出改进建议，以提高业务流程的效率和质量。
2. 价值流定义在进行价值流分析之前，首先需要明确定义价值流。
价值流是指从原材料采购到最终用户消费的全过程，包括所有的价值增加和非价值增加的活动。
通过细致地观察和记录，可以将一个复杂的业务流程分解为一系列的步骤和活动，从而更好地理解整个流程。
3. 价值流分析步骤3.1. 价值流映射价值流映射是将整个业务流程可视化的第一步。
通过绘制价值流地图，可以清楚地看到每个步骤和活动之间的关系，以及信息和物料的流动路径。
在绘制价值流地图时，需要准确地记录每个步骤和活动的持续时间和资源消耗。
3.2. 价值流分析在价值流映射完成后，对价值流进行分析是关键的一步。
通过对每个步骤和活动进行评估，可以识别出存在的浪费和瓶颈。
常见的浪费包括等待时间、运输时间和不必要的加工步骤。
通过分析价值流，可以找到改进的机会，并制定相应的改进策略。
3.3. 改进策略基于对价值流的分析，制定相应的改进策略是必要的。
改进策略可以包括减少浪费的措施、优化资源的利用、简化流程和引入新的技术或工具等。
在确定改进策略时，需要考虑到成本效益以及对业务流程的影响。
4. 价值流分析报告基于以上的价值流分析步骤，我们对所分析的业务流程进行了详细的分析，并提出了以下的改进建议：4.1. 浪费的识别与减少通过分析价值流，我们发现了一些存在的浪费现象。
例如，在某个步骤中存在不必要的加工过程，可以通过优化流程来减少加工时间。
另外，我们还发现了一些等待时间较长的情况，可以通过调整资源分配和优化排程来减少等待时间。
4.2. 资源利用的优化在价值流分析过程中，我们还关注了资源的利用情况。
通过分析，我们发现某些资源利用率较低，可以考虑优化资源的分配和使用。
价值流分析2篇

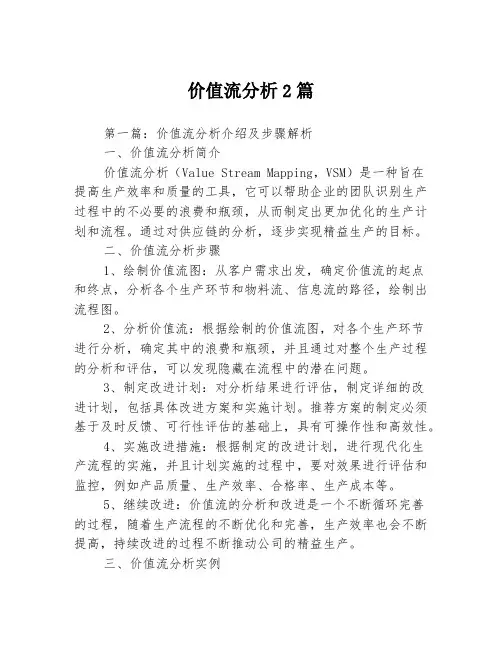

价值流分析2篇第一篇：价值流分析介绍及步骤解析一、价值流分析简介价值流分析（Value Stream Mapping，VSM）是一种旨在提高生产效率和质量的工具，它可以帮助企业的团队识别生产过程中的不必要的浪费和瓶颈，从而制定出更加优化的生产计划和流程。
通过对供应链的分析，逐步实现精益生产的目标。
二、价值流分析步骤1、绘制价值流图：从客户需求出发，确定价值流的起点和终点，分析各个生产环节和物料流、信息流的路径，绘制出流程图。
2、分析价值流：根据绘制的价值流图，对各个生产环节进行分析，确定其中的浪费和瓶颈，并且通过对整个生产过程的分析和评估，可以发现隐藏在流程中的潜在问题。
3、制定改进计划：对分析结果进行评估，制定详细的改进计划，包括具体改进方案和实施计划。
推荐方案的制定必须基于及时反馈、可行性评估的基础上，具有可操作性和高效性。
4、实施改进措施：根据制定的改进计划，进行现代化生产流程的实施，并且计划实施的过程中，要对效果进行评估和监控，例如产品质量、生产效率、合格率、生产成本等。
5、继续改进：价值流的分析和改进是一个不断循环完善的过程，随着生产流程的不断优化和完善，生产效率也会不断提高，持续改进的过程不断推动公司的精益生产。
三、价值流分析实例这里举一个钣金加工厂的实例：1、画出价值流图：钣金加工厂从接到订单开始，涉及到下单、物资采购、报价、图纸设计、钣金加工、质检、包装和出货等环节，将这些环节汇总到一张流程图中。
2、分析价值流：每个环节隐含了许多浪费和瓶颈，例如需要多次审批，长时间等待询价结果，因设计不适当拖延生产周期等。
通过分析，可以找到各个环节的突出问题，从而进行改进。
3、制定改进计划：根据评估结果，针对各环节，提高审批效率、缩短询价时间、优化设计以及提高加工效率等，制定改进方案。
4、实施改进措施：方案得到批准，计划推进改进措施，逐步向可持续化的精益生产方向靠拢。
5、继续改进：随着改进方案的寻常推进，了解生产效率的变化和产品质量的变化，继续完善，不断优化价值流程。
