气力输送系统基本参数计算知识

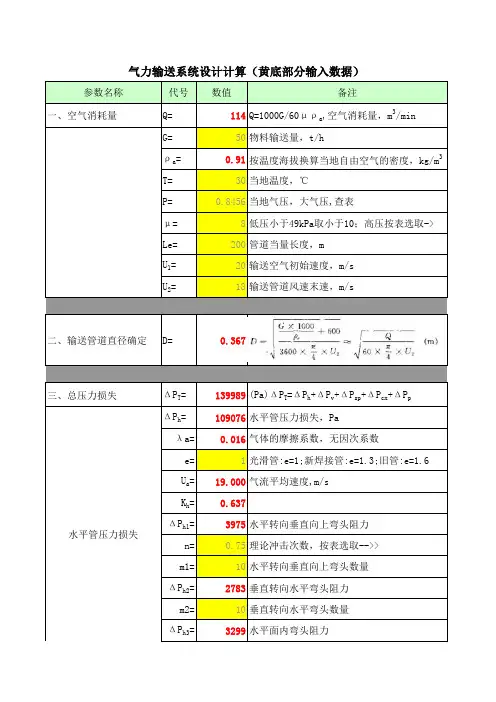

系统基本参数计算更新时间：2005年07月20日系统基本参数计算1．输灰管道当量长度Leg输灰管道的总当量长度为Leg=L+H+∑nLr （m）(5-19)2．灰气比μ根据所选定的空气压缩机容量和仓泵出力，用下式可计算出平均混合比μ=φGhX103/[ Qmγa(t2+t3)](kg/kg)(5-20)Gh=ψγhνp (t/仓) (5-21)式中Gh—仓泵装灰容量，t/仓。

灰气比的选择取决于管道的长度、灰的性质等因素。

对于输送干灰的系统，μ值一般取7-20 kg/kg。

当输送距离短时，取上限值；当输送距离长时，则取下限值。

3．输送系统所需的空气量因单、双仓泵均系间断工作，故系统所需的空气量应根据仓泵每一工作周期所需的气耗量．再折合成每分钟的平均耗气量即体积流量Qa=φGhX103/[μγa(t2+t3)](m3/min)(5-22)质量流量Ga=Qaγa=16.67 Gm/μ (kg/min)(5-23)4.灰气混合物的温度输送管始端灰气混合物的温度可按下式计算tm=( Gmchth+ Gacata)/( Gmch+Gaca) (℃) (5-24)式中Gm—系统出力，kg／min；ch—灰的比热容，kcal／(kg℃) ,按公式（5-7）计算th—灰的温度，℃；ca—空气的比热容，一般采用o．24kcal／(kg℃);ta—输送空气的温度，℃。

因灰气混合物在管道内流动时不断向外界散热，故混合物的温度逐渐下降，其温降值与周围环境温度、输送管道的直径等因素有关。

根据经验，每100m的温降值一般为6—20℃。

当混合物与周围环境的温度差大时，取上限值；温度差小时取下限值。

5．输送速度仓泵正压气力除灰系统输送的距离一般比较长，为保证系统安全经济运行，沿输送管线的管径需逐段放大，一般均配置2—3种不同管径的管道，以使各管段的输送速度均在设计推荐范围内，根据实践经验，各管段的输送速度推荐如下：管道始端的速度：νb =10-12m／s；"前、中段管道末端的速度：νe=15-20m／s；后段管道末端的速度：νe=15-25 m／s。

计算管段的实际末端的速度νe可按下式计算νe=0.0212Qe/D2 (m/s) (5-25)Qe=(paTe/peTa).Qm (m3/s) (5-26)式中Qe—计算管段终端的容积流量, m3/minpe—计算管段终端绝对压力,PaTe—计算管段终端温度，K；pa—当地大气压力，Pa；Ta—当地大气平均温度，KD—输送管道的内径，m。

系统出力Gm计算(一)系统出力Gm气力除灰设备的出力可根据系统的最大输送量(已考虑输送系统和设备维修时间等因素)来确定。

对于仓式泵系统，计算时，根据设计输送量Gms和管道长度，可先初选某一规格的仓泵，然后核算仓泵的系统山力Gm，是否能满足输送要求，即Gm≥Gms。

单仓泵Gm=60ψγhνp/(t1+t2) (t/h)(5-16)双仓泵Gm=60ψγhνp/(t2+t3)(t/h) (5-17)t3=φX(νb/Qm)X[(po-pc)/pa]X[(273+ta)/ (273+t)](min) (5-18)式中ψ—仓泵充满系数，一般取o．8；γh—灰的堆积密度，可近似取o．7~0．8t/m3；νp—仓式泵的几何容积．m3；t1—装满1仓灰所需的时间，与给料设备的形式和出力有关，mint2—吹送1仓灰所需的时间，主要与输送管道的长度有关，mint3—仓泵压力回升时间，min；φ—供气系统漏风系数，一般取1.1-1.2νb—供气系统贮气总容积，m3；Qm—空气压缩机的自由空气流量, m3/minpo—仓泵开始吹灰时的压力，Papc—仓泵停止吹灰时的压力，Papa—当地大气压力，Pa；ta—当地大气平均温度，℃. t—压缩空气供气温度，℃除灰系统的压力损失△p更新时间：2005年07月20日除灰系统的压力损失△p仓泵正压气力除灰系统的压力损失是从整根管道的终端(即排入灰库的接口)向管道始端逐段进行计算的。

正压气力除灰系统的压力损失由以下各部分组成。

1．管道压力损失△p1输送管道的压力损失应为水平、垂直、倾斜管道以及管道附件压力损失的总和。

为简化计算，一般可将各部分折合成当量长度的水平管道，则得计算公式如下△p1={[pe2＋19.6 peλa(Lcq/D)(γeνe2/2g)]1/2－pe}(1＋Kμ)(Pa)(5-27)式中,pe—计算管段终端的绝对压力，Pa，对于最后一段管道，pe即为入库接口处的压力；λa—计算管段的空气摩擦阻力系数，按式（5-9）计算Leq—计算管段的当量长度,m, 按公式（5-19）和表5—1、表5-2得出；D—计算管段的管道内径，m；γe—计算管段的终端的空气重度,kgf/m3νe—计算管段的终端流速，m／s；μ—灰气混合比，按(5-20)式计算，kg(灰)/kg (气)；K—两相流系数，一般可通过试验求得，也可按表5-3所列数据选用。

2．输送设备的压力损失△pp上引式仓泵内的压力损失如表5—5所示,其他形式仓泵内的压力损失可参照选用。

表5—5上引式仓泵内压力损失表仓式泵流量（m3/min ）20-40 ＞40压力损失△pp(Pa) 6000-12000 12000-150003．灰粒加速引起的压力损失△pac在加料处、管道变径处以及弯管之后灰粒起动加速引起的压力损失，可按公式(5—13)计算。

6\0m#T/`4k,[4d)U3h4．入库压力损失△po△po=γeν2e(1+0.64)/2g (Pa)(5—28)式中所有参数均选用灰气混合物入库处的数值，据实测，△po一般为3000-5000 Pa.。

5．布袋收尘霉的压力损失△pi一般可根据制造厂家提供的有关压力损失数据选用。

综合以上所述，可得正压气力除灰系统的压力损失计算公式如下：△p =∑△p1 +△pp +△pac +△p0 +△pi(Pa)(5—29)式中∑△p1一各计算管段管道的压力损失的总和，Pa受灰器负压除灰系统计算之系统出力Gm更新时间：2005年07月20日一、受灰器负压除灰系统计算(一)系统出力Gm能源环保论坛(})n!g;g `#z系统出力可根据锅炉最大连续蒸发量时，每小时的总灰量或总渣量以及系统设备停运进行维护所需要的时间来确定，即Gm=（Gtn/tm）X103(kg/h) (5-1)式中G--锅炉最大连续蒸发量时每小时的总灰量或总渣量，t/h;tn—锅炉每班运行小时数，一般为8h；tm—气力除灰系统每班运行小时数，一般按4h考虑。

物料输送阀负压气力除灰出力Gf的计算更新时间：2005年07月20日物料输送阀负压气力除灰出力Gf的计算在一定的输送距离和浓度条件下，采用除灰控制阀的负压气力除灰系统的出力主要取决于管道的直径，其关系可参照表5-4。

表5-4系统出力与管径关系管径(mm) DN150 DN125 DN150 DN200 DN250系统出力(t/h) 5-8 8-10 10-15 15-40 40-60负压系统的系统出力可按下式计算Gf=(Q/ v1)X[(p1 v1－p2 v2)/(k-1)]X3.6/[(w2/2g+Lf+H+ w2fNπ/2g)Xg](t/h) (5-15)式中f—摩擦系数；g—重力加速度，9．81m／s2H—垂直升高，m；Lf—输送水平距离，m；k—定墒指数，可取1．2N—90°弯头个数，当弯头小于90°时，折算为90°弯头p1—负压设备进口空气压力，Pa(绝对)P2--负压设备出口空气压力，Pa(绝对)Q--负压设备进口空气流量，m3/Sv1—负压设备进口空气比容，m3／kg；v2—负压设备出口空气比容，m3／kg：w—管道平均流速，m／s。

气力输送系统的经济分析更新时间：2005年07月24日在设计气力除灰系统时，首先要保证能完成预期的输送任务，同时，合理地决定所采用的设备种类和容量，以及与此有关的问题，设计时，不能只看设备费用的多少，而更重要的是要综合考虑物料的性质对质量的影响，输送量、输送距离、输送路线的情况，以及运行管理的难易和费用等等，例如对于某些物料，各种设备的条件均适宜于气力输送，但由于物料含有大量的水分、具有粘附性等原因而不能采用气力输送时，即使机械输送设备费用大，也得选取机械输送方式。

也有这样的情况，输送某些物料时，例如，向循环流化床锅炉炉前贮料仓输送石灰石粉时，采用气力输送所需的功率大，乍看起来运行费用较高，但从系统的合理性或生产技术上来看，还是用气力输为好。

究竟在什么样的情况下采用哪一种方式技术经济性比较合理呢，一般来说，在较短距离的输送时，机械输送是有利的；反之，对较长距离的输送，虽然从所需的功率来看，采用气力输送系统是不利的，但在设备费用方面，往往采用气力输送系统是有利的。

设备费用和所需功率及运行费用随周围条件不同，变化很大，所以不能笼统地比较，同时还应注意到随着各种平台支架和附属设备的情况不同，变化幅度也很大。

总之在设计气力除灰系统时，应该根据工程具体条件．综合性地通过技术经济比较后选择最合适的输送系统和相应的设备。

如果系统的输送出力和输送距离已定，则系统的经济性一般取决于输送的灰气混合比，从设备能量消耗来看，压(抽)气设备所需的功率与系统压力和空气流量的乘积成正比。

如果提高灰气混合比，输用的空气量则可减小，在输送速度保持一定的条件下，输送用的空气量与管径的平方成正比，即Q∝D2而系统压力即输送管道的阻力与管内径的平反成反比，即P∝1/D而与灰气比并不是按正比关系增加．因此，提高输送的灰气比，减少空气量，对降低压(抽)气设备的能量消耗是十分有利的：其次，从系统基建费用来看，由于灰气比的提高，设备和输送管道内径、支架及安装费用都可以相应地减小，降低系统基建费用的效果也是显而易见的。

灰气比μ越大，对于增大输送能力来说越有利，显然也将提高经济性。

但是，灰气比过大，则在同样的气流速度下可能产生堵塞，并且输送压力也增高，对负压式和低正压气力输送系统，有可能会超过压气机械所允许的吸气压力或排气压力。

因而，灰气比的数值受到物料的物理性质、输送方式以及输送条件等因素的限制。

特别是对正压气力输送系统，考虑仓式泵本身的尺寸和构造、输料管的内径和长度、弯头数目以及使用的空气量等条件，其灰气比自然更受到制约。

在设计计算时，要考虑输送条件和参考各种实例来选定灰气比的数值一般选取的范围如表5-8所示表5-8灰气比μ的数值输送方式μ负压式低真空小于10高真空10- 20压力式低压＜20高压10-40流态化压送40-80从上表也不难看出．在经过综合比较后，有条件时应该尽量选用高浓度的密相气力输送系统。

表5—9为德国公司的一个例子。
