送风口知识整理

合集下载

各类型风口总结

各类型风口总结
旋流风口
可调叶片旋流风口
铝合金、不锈钢等
大空间,顶送风
其由固定叶片、可调叶片、散流圈组成,叶片在不同的位置可送出横向、斜面或垂直方向的气流。其叶片可调在送风温差在-10℃——15℃范围内可获得理想的气流状态,原理为根据送风温差调节出风角度,叶片可通过手动、电动或气动装置动作。
阶梯旋流风口
铝合金、不锈钢等
双层百叶风口
侧送风
1、单层可调叶片,可得到不同的送风距离和不同扩散角2、可作为送风口及回风口3、可选铝质或铁质制作4、为送风口时分别与调节阀配合使用5、为回风口时可制成可开结构、与滤网配合使用
连动百叶风口
送风
百叶风口的叶片角度可以在0~90范围内调节,以得到不同的送风距离和扩散角。
当风口的一边大于500mm时,可将两个风口并列安装
大空间,远程送风
手动调节球形喷口由沿轴向逐渐缩小的圆弧形喷口和装饰圈、球形壳体三部分组成。电动或气动调节球形喷口由喷口、装饰圈、球形壳体和执行器四部分组成,送风口和装饰圈多为铝材质。喷口上下调节的范围上下30°
筒形喷口
铝合金、不锈钢等
大空间,远程送风
筒形喷口由喷口和装饰板两部分组成,可独立或成组安装常安装于风管和静压箱侧壁,喷筒安装圈可以360°旋转,喷筒可以上下30°任意调节。
固定斜百叶风口
送风
风口由固定百叶组成,叶片斜角为24°,根据不同的使用场所可采用单向或双向斜送风两种形式,可配对开多叶调节阀。
地面固定斜百叶风口
下送风
风口由固定百叶组成,叶片轴直径大于5MM,百叶与外框型材刚性应满足地板送风荷载要求。风口为斜向送风,叶片斜度为11.3°,有单向及双向斜送风两种形式。
常用风口
分类
材质
常用途

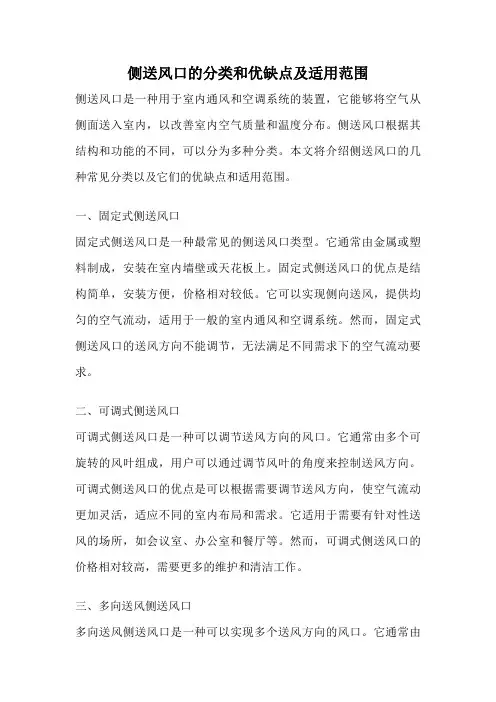

侧送风口的分类和优缺点及适用范围

侧送风口的分类和优缺点及适用范围

侧送风口的分类和优缺点及适用范围侧送风口是一种用于室内通风和空调系统的装置,它能够将空气从侧面送入室内,以改善室内空气质量和温度分布。

侧送风口根据其结构和功能的不同,可以分为多种分类。

本文将介绍侧送风口的几种常见分类以及它们的优缺点和适用范围。

一、固定式侧送风口固定式侧送风口是一种最常见的侧送风口类型。

它通常由金属或塑料制成,安装在室内墙壁或天花板上。

固定式侧送风口的优点是结构简单,安装方便,价格相对较低。

它可以实现侧向送风,提供均匀的空气流动,适用于一般的室内通风和空调系统。

然而,固定式侧送风口的送风方向不能调节,无法满足不同需求下的空气流动要求。

二、可调式侧送风口可调式侧送风口是一种可以调节送风方向的风口。

它通常由多个可旋转的风叶组成,用户可以通过调节风叶的角度来控制送风方向。

可调式侧送风口的优点是可以根据需要调节送风方向,使空气流动更加灵活,适应不同的室内布局和需求。

它适用于需要有针对性送风的场所,如会议室、办公室和餐厅等。

然而,可调式侧送风口的价格相对较高,需要更多的维护和清洁工作。

三、多向送风侧送风口多向送风侧送风口是一种可以实现多个送风方向的风口。

它通常由多个可调节的风叶或可开闭的风口组成,可以在不同方向上同时或分别送风。

多向送风侧送风口的优点是可以实现全方位的空气流动,使室内空气分布更加均匀。

它适用于大型空调系统和需要高质量空气分布的场所,如剧院、体育馆和医院等。

然而,多向送风侧送风口的结构复杂,安装和维护成本较高。

四、调温式侧送风口调温式侧送风口是一种可以调节送风温度的风口。

它通常由加热器和风叶组成,可以通过加热器加热送入室内的空气,以调节室内的温度。

调温式侧送风口的优点是可以根据需要调节送风温度,使室内保持舒适的温度。

它适用于需要精确控制室内温度的场所,如实验室、温室和办公室等。

然而,调温式侧送风口的能耗较高,需要额外的能源供应。

侧送风口根据其结构和功能的不同,可以分为固定式、可调式、多向送风和调温式等几种类型。

20140306铝合金正压送风口相关知识介绍

20140306铝合金正压送风口相关知识介绍

铝合金正压送风口相关知识介绍铝合金正压送风口用于通风空调系统的末端,其动作温度为70°C。

火灾时需在送排风口隔断火源;若与风机联动的应选用带双微动开关装置。

铝合金正压送风口主要有以下四大特性:第一:铝合金正压送风口选用主要控制以及规格等。

第二:防火风口用于通风空调系统的末端,其动作温度为70°C。

火灾时需在送排风口隔断火源。

第三:防火风口若与风机联动时应采用双微动开关装置。

第四:风口为铝合金不燃材料制作,转动部件应采用耐腐蚀的金属材料,并转动灵活。

易融部件应符合消防部门的认可标准。

在安装时需要注意的六大事项:一、在安装铝合金正压送风口前应详细检查风机是否有损坏变形,如有损坏变形,待修理妥善后,方可进行安装。

二、安装时要注意检查各不如部分有无松动,叶片与风筒间隙应均匀, 不得相碰。

三、连接风口管道的重量不应由风机的风筒承受,安装时应另加支撑。

四、在风机风口端必须装集风器,并安装防护网。

五、风机底座必须与地基平面自然接合,不得敲打底座强制联接,以防底座变形,安装时应校正机座,加垫铁片、保持水平位置,然后拧紧地脚螺栓。

六、安装完毕后,必须先进行实验,待运行正常后,才允许正式使用。

其他各种风机是按照什么区分的1根据风机所使用的材质可分为,玻璃纤维增强塑料风机,塑料风机,钢制风机,不锈钢风机,模压风机。

2根据气体流动的方向,分为离心式,轴流式,斜流式(混合型)和贯流式等类型。

3根据气流进入叶轮的流动方向分为:轴流风机,离心风机,斜流式风机(混流风机)。

4按用途分为压入式局部通风机(以下简称压风机)和隔爆电机放在外或内的流道,隔爆电机防爆密封腔,抽出式局部通风机(以下简称排气风扇)。

5根据压力表也可以是单,双或多个加压风机。

如果4 -72是一个单级压缩,罗茨鼓风机是一种多级增压风机6根据用途可分为:轴流式风机,屋顶风机,空调风机。

7根据压力可分为低压风机,中压风机,高压鼓风机性能参数的风机的性能参数主要流量,压力,功率,效率和速度。

送回风口编号

送回风口编号

送回风口编号
(实用版)
目录
1.送风口的定义和作用
2.风口编号的必要性
3.如何进行送风口编号
4.送风口编号的注意事项
5.送风口编号的意义
正文
送风口是空气流动的入口,是空调、通风系统中重要的组成部分,它的作用是将外部空气引入室内,以保持室内空气的新鲜度和舒适度。

在送风口的管理中,送风口编号是一项重要的工作。

送风口编号的必要性主要体现在两个方面,一是便于管理和维护,二是有利于提高送风口的使用效率。

通过编号,可以清楚地知道每个送风口的位置、功能和使用情况,这有利于日常的维护和管理。

同时,编号也可以帮助使用者更好地掌握送风口的使用方法,提高送风口的使用效率。

进行送风口编号时,一般应按照以下步骤进行:首先,确定编号的规则,例如,可以按照送风口的位置、功能或者尺寸进行编号;其次,为每个送风口分配一个独一无二的编号,并记录在相关文档中;最后,将编号标示在送风口上,以便于识别。

在送风口编号的过程中,有一些注意事项需要遵守。

例如,编号应简洁明了,避免过于复杂,以免增加管理的难度;编号的规则应具有一定的逻辑性,以便于理解和记忆;编号应定期更新,以反映送风口的实际情况。

送风口编号的意义在于,它提高了送风口的管理效率,有利于提高送风口的使用效率,从而更好地满足人们对于空气流动的需求。

空调工程中风口风速设计知识

空调工程中风口风速设计知识

空调工程中风口风速设计知识空调工程中的风口风速设计知识是制定空气环境管理、合理使用空调设施的重要保障之一。

在空调系统中,风口的设计和风速的控制是影响空气品质、减少能源消耗的两个重要参数,设计合理的风口和精准的风速控制可以让空调系统得到最佳的运行效果,从而为我们创造一个更加舒适、更加优质的室内空气环境。

一、空调系统中风口的设计原则1.1 单通风口的设计原则在大部分场合下,单通风口被广泛应用于空调系统中。

单通风口的设计原则主要包括以下几点:(1)单通风口的口径不宜过大或过小,一般来说,单通风口的口径应略大于所需的空气流量,以避免噪音过大,降低室内空气品质。

(2)单通风口安装的位置要合理,在房间中部的位置上方,以便室内空气能均匀流动,避免形成死角,堆积灰尘对空气质量的影响。

(3)对于风口吹送的的空气质量要求较高的场所,比如医院、药房等,要采用杀菌过滤技术,确保空气质量符合相关的环境标准。

1.2 多通风口的设计原则当房间面积较大,单通风口的风量无法满足室内空气流通而使用多通风口设计时,需要满足以下几个原则:(1)不同方向的风口风量要匹配,以保证室内空气流通形成完整的空气环境。

(2)多通风口的处理方式要有限,避免口径大、数量多、布局惨淡,采用优质的管道和接口,以保证其完美的连接性和协调性。

(3)多通风口适用于噪音较大、空气流动相对强劲的场所,对于需要保证空气质量的场所,还需要定期检查和维护。

二、空调系统中风速的控制在空调系统中,风速的控制是保证空气流动状况的关键,合理的风速控制可以减少空调设施的能源消耗,提高室内空气环境质量。

空调系统中风速的控制主要涉及以下细节:2.1 防寒保暖在冬季使用空调设施时,要根据不同的房间功能和温度水平,按需将风速设置为合适的参数,确保室内的温度水平符合所需。

对于冷气房间来说,风速要适量减缓,避免寒风直冲。

对于保暖房间来说,风速要稍微加大,增加空气透气性,以便更好地保持房间温暖和舒适。

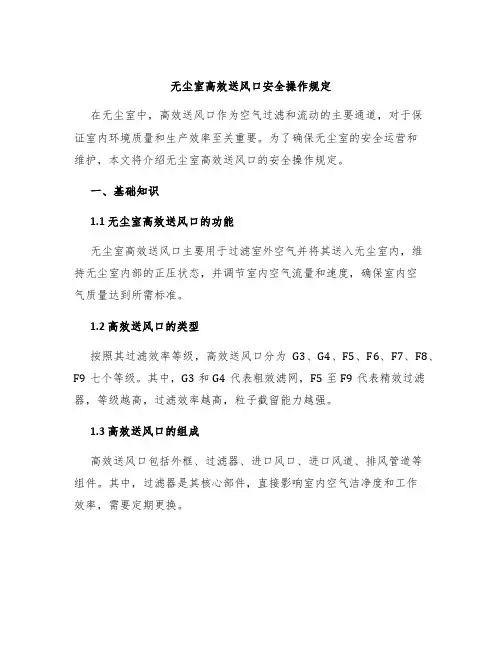

无尘室高效送风口安全操作规定

无尘室高效送风口安全操作规定

无尘室高效送风口安全操作规定在无尘室中,高效送风口作为空气过滤和流动的主要通道,对于保证室内环境质量和生产效率至关重要。

为了确保无尘室的安全运营和维护,本文将介绍无尘室高效送风口的安全操作规定。

一、基础知识1.1 无尘室高效送风口的功能无尘室高效送风口主要用于过滤室外空气并将其送入无尘室内,维持无尘室内部的正压状态,并调节室内空气流量和速度,确保室内空气质量达到所需标准。

1.2 高效送风口的类型按照其过滤效率等级,高效送风口分为G3、G4、F5、F6、F7、F8、F9七个等级。

其中,G3和G4代表粗效滤网,F5至F9代表精效过滤器,等级越高,过滤效率越高,粒子截留能力越强。

1.3 高效送风口的组成高效送风口包括外框、过滤器、进口风口、进口风道、排风管道等组件。

其中,过滤器是其核心部件,直接影响室内空气洁净度和工作效率,需要定期更换。

二、安全操作规定2.1 安全检查在使用高效送风口前,必须进行严格的安全检查,确保其各项组件完好无损,无异物或细小颗粒进入,并预先摆放好操作所需工具、用品和消防器材。

2.2 安装要求在安装高效送风口时,必须按照相关规定和要求进行操作,并确保其紧固稳定,风口进口朝向正确,风口与管道之间密封良好,无泄风现象发生。

2.3 维护和保养高效送风口需要定期进行维护和保养,注意更换滤网,清洗过滤器和排风管道,及时排除附着在滤网上的杂质和灰尘,保持高效送风口的过滤性能和工作效率。

2.4 使用和操作在使用高效送风口时,必须按照操作规定和要求进行操作,尽量避免冷热交替,使室内外压力的变化超过其承受范围。

同时,禁止将其他设备接在高效送风口上,避免对其正常使用造成干扰。

2.5 预防措施在使用高效送风口时,应注意预防电气触电和火灾等事故的发生。

操作人员需持有相应的证书和资格,熟练掌握操作技巧和安全知识,切勿将未经验证的仪器和设备带入无尘室内。

三、应急处理3.1 火灾事故在发生高效送风口相关火灾事故时,操作人员应立即采取措施,关闭相关设备和电源,并使用适当的灭火器材将火源扑灭,同时立即报警并联系相关救护人员进行处理。

洁净室高效送风口的技术要点

洁净室高效送风口的技术要点

洁净室高效送风口的技术要点
洁净室高效送风口是确保洁净室内空气质量的重要组成部分,其技术要点包括以下几个方面:
1. 气流均匀性,高效送风口应该能够保证洁净室内空气的均匀分布,避免死角和死区的产生。

这需要通过设计合理的送风口结构以及优化气流动力学特性来实现。

2. 过滤效果,高效送风口需要配备高效过滤器,以确保送入洁净室内的空气达到一定的洁净度要求。

过滤器的选择和布局对于提高送风口的过滤效果至关重要。

3. 风速和风量控制,送风口的风速和风量需要能够根据洁净室内的实际需求进行调节和控制,以满足不同洁净度等级的要求。

4. 防止二次污染,高效送风口需要采取措施防止二次污染,包括防止送风口内部的积尘和细菌滋生,避免对洁净室内部空气质量的影响。

5. 结构材料和密封性,送风口的结构材料需要具备耐腐蚀、易
清洁等特性,同时在安装和使用过程中需要保证与洁净室墙体的密封性,防止空气泄漏和污染物进入。

总的来说,洁净室高效送风口的技术要点包括气流均匀性、过滤效果、风速和风量控制、防止二次污染以及结构材料和密封性等方面,只有综合考虑这些要点并进行合理设计和实施,才能确保洁净室内空气的质量达到要求。

第十一章送、回风口的型式及气流组织形式

第十一章送、回风口的型式及气流组织形式
这是一种装在电子计算机房双层地板上的地面送风口。由出口格栅、集尘箱和旋流叶片组成(图5—14)。地板面上的格栅上可以走人和行车。来自双层地板间的空调送风经旋流叶片切向进入集尘箱,形成旋转气流由格栅送出。送风气流与室内空气混合好,速度衰减快。格栅和集尘箱可以随时取出清扫。
(六)空调座椅诱导送风口
这种送风口类似空调用的诱导器。在影剧院座椅的中空靠背内装有静压箱和喷嘴(图5—15)。一次风与由侧面风口吸人的室内空气混合后,由侧上面的送风口送出。由于一次风与室内空气充分混合,送风温度接近室温,不会造成吹冷风感觉。用于空调下送风,有良好的节能效果。,
(一)上送风下回风
这是最基本的气流组织形式。空调送凤由位于房间上部的送风口送入室内,而回风口设在房间的下部。图5—18a、b分别为单侧和双侧上侧送风、下侧回风;图c为散流器上送风、下侧回风,图d为孔板顶棚送风、下侧回风。上送风下回风方式的送风在进入工作区前就已经与室内空气充分混合,易于形成均匀的温度场和速度场。能够用较大的送风温差,从而降低送风量。
图5—14旋流送风口
出风格栅,2一集尘箱,3一旋流叶片
图5—15座椅送风仁1
图9-16矩形网式回风口图5—17活动篦板式回风U
二、回风口
如前所述,吸风口附近气流速度急剧下降,对室内气流组织的影响不大,因而回风口构造比较简单,类型也不多。最简单的就是在孔口上装金属网,以防杂物被吸入。图5—16就是一种矩形网式回风口。为了适应建筑装饰的需要可以在孔口上装各种图案的格栅。为了在回风口上直接调节回风量,可以象百叶送风口那样装活动百叶。图5—17是活动蓖板式回风口。双层蓖板上开有长条形孔。内层蓖板左右移动可以改变开口面积,以达到调节回风量的目的。
(三)孔板送风口
空气经过开有若干圆形或条缝型小孔的孔板而进入室内,此风口称为孔板送风口。该风口和前述所有风口相比,其特点是送风均匀,速度衰减较快。图5-12所示为具有其稳压作用的送风顶棚的孔板送风口,空气由风管进入稳压层后,再靠稳压层内的静压作用经孔

高效送风口功能、介绍、分类

高效送风口功能、介绍、分类


优质薄钢板、铝合金扩散孔板等组成,安装方便,密封可靠,可方便地更换 过滤器。接管方式可采用上接或侧接。 高效送风口系列Ⅱ:分超薄型、薄型两种。均为一次型风口,更换方便(仅 需卸下送风管和风口之间的软接头的管箍即可)。该系列特别适用于吊顶空 间受限制的净化空调系统。 主要优点:箱体结构简单可靠,通风性强,送风均匀,安装方便,维护简单。
均为一次型风口更换方便仅需卸下送风管和风口之间的软接头的管箍即可需卸下送风管和风口之间的软接头的管箍即可
为你送去放心空气……

高效送风口
高效送风口的介绍:——五屹介绍
• 高效送风口的级别:高效送风口为千级、万级、十万级净化空调系统 较为理想的终端过滤装置。 • 高效送风口的应用:可广泛于医药、卫生、电子、化工等行业的净化 空调系统。高效 送风口是用作改造和新建1000-300000级 各级洁净室的终端过滤装置,是满足净化要求的关键设备。 • 高效送风口组成:高效送风口包含静压箱,散流板,高效过滤器,与 风管的接口可为顶接或侧接。
• • • • • 高效送风口功能: 1、 各种洁净级别和多种维护结构的洁净室。 2、 风口材质:碳钢、不锈钢、铝板和塑料; 3、用于非均匀洁净室的屋顶送风, 4、散流板的形式多种多样,美观、平整、风格统一;
高效送风的分类:
• 高效送风口有Ⅰ、Ⅱ两种系列。 • 系列Ⅰ为可更换过滤器形式,高效送风口系列Ⅰ:本风口由高效过滤器、

正压送风口工作原理

正压送风口工作原理

正压送风口工作原理
正压送风口是一种用于通风和空调系统的设备,其工作原理如下:
1. 风机产生正压风流:正压送风口通常与一个风机连接,风机会产生正压风流。

正压风流被推送到送风口的出口。

2. 风流通过风道:正压风流被送入风道系统,流经多个风道和连接管道。

风道和连接管道负责将风流传送到需要通风或冷却的区域。

3. 送风口控制风流方向:送风口位于风道系统的出口,并可以根据需要进行调整。

送风口的角度和位置可以改变送风方向和范围。

例如,将送风口向下调整可以将风流引导到较接近地面的区域。

4. 调节风量和温度:送风口通常具有可调节的风量和温度控制装置。

通过调整这些控制装置,可以改变送风口的风量和温度,以满足不同场合的要求。

通过以上工作原理,正压送风口可以将空气有效地送入特定区域,以满足通风、冷却或供暖的需求。

风口总结

风口总结

送风口知识整理风口总结1.散流器(1)S-TH 条形活叶散流器(FK-25)S-TH 型散流器,其设计独特,其每一组叶片槽内有两个可调的叶片,用以控制气流方向和大小,从外部便可方便的调整,即可作送风口也可做回风口,一般安装在天花板或侧墙上。

(2)S-T 条形散流器(FK-18)S-T 型散流器,用于室内和环形分布的送回风口,可安装在侧墙或天花板上,其段形同FK-T 相同(即中间段、端头段、角度段),其尺寸根据需要任意选用,也可用于弧形风口。

2.活动风口(1)FK-DB 单层百叶风口(FK-2,FK-20)FK-DB 型风口一般用于回风口,当作回风口时常与过滤网配套使用,也可装多叶对开调节阀用以控制风量,百叶角度可以在 0~90°任意调节。

它可分为 a、b 两种型号,区别在于外框和叶片尺寸不同,a 型为宽边框,宽叶片,其余完全相同。

FK-DB1 活芯单层百叶风口为活芯式,方便清洗过滤网,也可当作检修门,外表美观,检修方便。

(2)FK-SB 双层百叶风口(FK-1,FK-19)FK-SB 型风口一般用于送风口,可直接与风机盘管配套使用。

此风口叶片角度可在0~90°范围内任意调节,不同角度,可得到不同的送风距离和不同扩散角,并可配对开多叶调节阀用以控制风量。

它可分为 a、b 两种型号,区别在于外框和叶片尺寸不同,a 型为宽边框,宽叶片,其余完全相同。

3.固定百叶风口(1)FK-T 条形风口(FK-23)FK-T 型风口,常用于集中空调系统送风,可安装在侧墙上或天花板上,FK-T1 型为叶片单向倾斜,FK-T2 型为叶片双向倾斜。

风口宽度和长度尺寸可根据客户需要制作,可制成中间段、端头段(段形类别及规格见下图)。

(2)FK-TH 条形活芯风口(FK-24)FK-TH 型风口,其规格、段形类别(即中间段和左右端头段)均与 FK-T 相同,不同之处在于叶片整体内芯可以取出,便于安装过滤网,用于回风口。

给排水专业第七章:空调房间的气流组织

给排水专业第七章:空调房间的气流组织

格栅送风口 用于一般要求的空调工程 特点:不能调节风量和出风方向
格 栅 送 风 口
格栅送风口
百叶风口
有单层、双层及三层百叶(分为活动与固 定百叶)
百叶送风口:可以进行风量和出风方向调 节。
❖百叶可做成活动可调的,既能
调节风量,也能调节出风方向。 单层百叶送风口:
❖为了满足不同的调节性能要求, 用于一般空调工程
比赛场地 观众席
比赛大厅采用集中式空调全空气系统
气流组织:上送方式、侧送方式、下送 方式和分区送风。
上送方式:送风口安装在比赛大厅顶棚 上,回风口设在座位台阶和比赛场地的 侧壁上。
侧送方式:送风口安装在比赛大厅四周 侧墙上部,回风口设于座位下或比赛场 地侧壁。
分区送风方式:在比赛大厅内,将观众 席和比赛场地分区送风和回风,以适应
泡沫塑料保温材料 以各种树脂为基料,按一定比例加
入发泡剂、催化剂等,经过加热发泡制 成。 有聚丙乙烯泡沫塑料、聚乙烯泡沫塑料、 聚氨酯泡沫塑料等。
发泡橡胶保温材料
涂料
涂料(油漆):主要起防腐作用 如:防锈漆:防生锈 调和漆:保护与装饰作用 防火漆:阻止火势蔓延 银粉漆:主要作为管道的面漆
感谢您 聆听
下送风
特点:送风口设在房间的下部,上 部设回风口,新鲜空气直接送入工作区, 送风速度不能大,否则会影响人的舒适 感。
下送风图式
吊顶
送风静压箱
地板送风
地 板 送 风 口
送、回风口的位置 设置时,应注意以下两点: 1)室内空气没有循环不均的现象。 2)送风气流不易形成短路。
切记以上两点!
气流组织设计实例
可将百叶做成多层,每层有各自
的调节功能。
双层百叶风口 用于较高精度的空调工程

送风口回风口计算规则

送风口回风口计算规则

送风口回风口计算规则
送风口和回风口是通风系统中的两种不同的风口类型。

送风口用于将新鲜空气送入室内,而回风口用于将室内空气排出室外或循环利用。

计算送风口和回风口的规则可以根据以下几个因素进行:
1. 建筑物的设计和使用目的:不同的建筑物可能有不同的通风需求,例如商业建筑、工业建筑或住宅建筑,每种类型的建筑物可能需要不同的通风量。

2. 房间的大小和用途:不同大小和用途的房间可能需要不同的通风量。

例如,大型会议室可能需要更多的送风和回风量,而小型办公室可能需要较少的通风量。

3. 通风系统的设计参数:通风系统的设计参数,如送风风速、送风温度、回风速度等,也会影响送风口和回风口的计算规则。

这些参数通常基于建筑物的需求和通风标准。

4. 通风效率要求:不同的通风效率要求可能需要不同的送风口和回风口设计。

例如,高效通风系统可能需要更多的送风口和回风口来实现更好的空气混合和循环。

综上所述,送风口和回风口的计算规则可以根据建筑物的设计、房间的大小和用途、通风系统的设计参数以及通风效率要求来确定。

通常,这些计算规则需要根据具体的通风设计标准和规范进行计算和评估。

风口风阀资料一

风口风阀资料一

风口风阀参考资料名称性能特点应用范围订货时表达方式图片圆型散流器1、圆型散流器为多层锥体结构,其吹出气流属贴附型,具有内部诱导性佳、送风温差大、吹出气流均匀、能抑制体感气流等特点。

2、内层叶片可根据冬夏季节不同送风工况进行上下两档调节,夏季吹出气流呈水平,冬季吹出气流呈垂直。

3、叶片与外框为分离式结构,可方便拆卸和安装。

4、采用优质铝板旋压成形工艺,整体强度高、外形美观,表面可配合装饰要求进行静电喷塑。

5、可与YSC扇型风量调节开关配合使用,从正面即可方便调节风量。

一般安装于冷暖房的天花板上,用于送风订货时需报颈部尺寸,开洞尺寸及技术性能参考产品样本旋流风口(可调节1、风口正面装有可调式叶片和散流圈,叶片根据流体动力学原理设计的,可以使气流形成具有一定初速涡旋流送出,从而使送风射程远,射流覆盖面大,增加气流的对流效果。

2、叶片可根据送风工况的不同而改变送风射角,叶片的调整可以通过人工或电动来完成。

3、外框采用优质铝板旋压成形工艺,整体强度高、外形美观,表面金可配合装饰要求进行静电喷塑。

4、可与风量调节阀及静压箱配合使用。

旋流风口一般用于层高在3.8米以上的较大的空间,如机场、车站候车厅、会展中心、剧院、体育馆、工业厂房等,用于送风订货时需报颈部尺寸,开洞尺寸及技术性能参考产品样本远程喷射风口1、远程喷射风口的送风喷嘴为球形,卡在外壳中,配有铝制装饰圈和可直接为圆插接的圆形接管,喷嘴可在±30°范围内人工或电动调节。

2、喷嘴为中空双层结构,采用厚度2mm的铝板用模具拉伸成形,外层为球形,内层采用最佳空气动力学原理设计,具有射程远、噪音和阻力小、射程诱导比高,室内空气混合性好,工作区域温度均匀,以及在高温地区能避免风口表面结露等特点。

3、喷口表面颜色可根据室内装饰要求进行静电喷塑或烤漆。

主要用于机场、会展中心、音乐厅、体育馆等高档次的大空间建筑中。

用于送风订货时需报颈部尺寸,开洞尺寸及技术性能参考产品样本旋流风口(不可调节平板型旋流风口有固定式径向排列的导流片组成,它具有风量大,噪声低的特点,出风型式为水平旋流出风,与室内空气迅速混合,因而其温度和风速可迅速下降,达到最佳的室内舒适效果主要用于小型建筑,层高较矮的空间,用于送风订货时需报外部尺寸,开洞尺寸及技术性能参考产品样本圆型排气口1. 圆型排气口内装有百叶片及不锈钢防虫网。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
特点
应用
百叶送风口
方形,矩形
单层,双层
调送风方向,又能调送风量大小
侧送风,下送风
散流器送风口
圆形,方形,矩形
单向,多向
下送型,平送型流线形,直片式,圆环式。
造型美观,易与房间装饰要求配合。
影剧院,图书馆、商场等
喷口式送风口
圆形、球形
球形旋转式,带长嘴球形式
射程远、送风口数量少、系统简单、投资较小
远距离送风场所,侧送风。
恒温室,洁净室
送风口图片展示
单层百叶送风口
双层百叶送风
圆形散流器
方形散流器
圆环式散流器
球形喷口
带长嘴喷口
条缝送风口
旋流送风口
孔板送风口
送风口知识整理
送风口的类型
特点
举例
辐射型送风口
送出气流呈辐射状向四周扩散
盘式散流器、片式散流器
轴向型送风口
气流沿送风口轴线方向送出
格栅送风口、百叶送风口,喷口、条缝送风口
线形送风口
气流从狭长的线状风口送出
长宽比很大的条缝形送风口;
面形送风口
气流从大面积的平面上均匀送出
孔板送风口。
送风口形式
常见形状
常用类型
机场,体育场等
条缝送风口
矩形
单条缝,多条缝
风口平面的长宽比值很大,使出风口形成“条缝”状,送风气流为扁平射流
侧送风。机场,旅店大厅等
旋流送风口
圆形
上送式,下送式
能诱导周围大量空气与之混合,然后送至工作区。
展览馆,计算机房等
孔板送风口
小孔形
全面孔板和局部孔板
送风均匀,噪声小;
射ቤተ መጻሕፍቲ ባይዱ快;
区域温流的速度和温度都衰减差小,可达到±0.1℃的要求。
