变压器室通风窗有效面积计算书

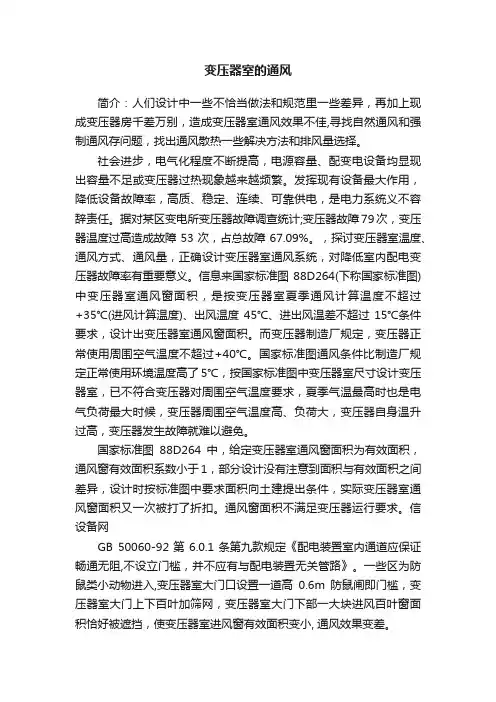

变压器室的通风
变压器室的通风简介：人们设计中一些不恰当做法和规范里一些差异，再加上现成变压器房千差万别，造成变压器室通风效果不佳,寻找自然通风和强制通风存问题，找出通风散热一些解决方法和排风量选择。
社会进步，电气化程度不断提高，电源容量、配变电设备均显现出容量不足或变压器过热现象越来越频繁。
发挥现有设备最大作用，降低设备故障率，高质、稳定、连续、可靠供电，是电力系统义不容辞责任。
据对某区变电所变压器故障调查统计;变压器故障79次，变压器温度过高造成故障53次，占总故障67.09%。
，探讨变压器室温度、通风方式、通风量，正确设计变压器室通风系统，对降低室内配电变压器故障率有重要意义。
信息来国家标准图88D264(下称国家标准图)中变压器室通风窗面积，是按变压器室夏季通风计算温度不超过+35℃(进风计算温度)、出风温度45℃、进出风温差不超过15℃条件要求，设计出变压器室通风窗面积。
而变压器制造厂规定，变压器正常使用周围空气温度不超过+40℃。
国家标准图通风条件比制造厂规定正常使用环境温度高了5℃，按国家标准图中变压器室尺寸设计变压器室，已不符合变压器对周围空气温度要求，夏季气温最高时也是电气负荷最大时候，变压器周围空气温度高、负荷大，变压器自身温升过高，变压器发生故障就难以避免。
国家标准图88D264中，给定变压器室通风窗面积为有效面积，通风窗有效面积系数小于1，部分设计没有注意到面积与有效面积之间差异，设计时按标准图中要求面积向土建提出条件，实际变压器室通风窗面积又一次被打了折扣。
通风窗面积不满足变压器运行要求。
信设备网GB 50060-92第6.0.1条第九款规定《配电装置室内通道应保证畅通无阻,不设立门槛，并不应有与配电装置无关管路》。
一些区为防鼠类小动物进入,变压器室大门口设置一道高0.6m防鼠闸即门槛，变压器室大门上下百叶加筛网，变压器室大门下部一大块进风百叶窗面积恰好被遮挡，使变压器室进风窗有效面积变小, 通风效果变差。
变配电室通风计算

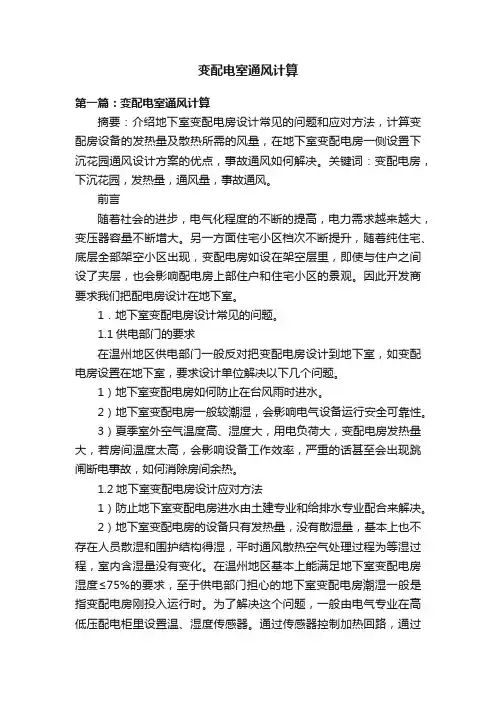

变配电室通风计算第一篇：变配电室通风计算摘要：介绍地下室变配电房设计常见的问题和应对方法，计算变配房设备的发热量及散热所需的风量，在地下室变配电房一侧设置下沉花园通风设计方案的优点，事故通风如何解决。
关键词：变配电房，下沉花园，发热量，通风量，事故通风。
前言随着社会的进步，电气化程度的不断的提高，电力需求越来越大，变压器容量不断增大。
另一方面住宅小区档次不断提升，随着纯住宅、底层全部架空小区出现，变配电房如设在架空层里，即使与住户之间设了夹层，也会影响配电房上部住户和住宅小区的景观。
因此开发商要求我们把配电房设计在地下室。
1．地下室变配电房设计常见的问题。
1.1供电部门的要求在温州地区供电部门一般反对把变配电房设计到地下室，如变配电房设置在地下室，要求设计单位解决以下几个问题。
1）地下室变配电房如何防止在台风雨时进水。
2）地下室变配电房一般较潮湿，会影响电气设备运行安全可靠性。
3）夏季室外空气温度高、湿度大，用电负荷大，变配电房发热量大，若房间温度太高，会影响设备工作效率，严重的话甚至会出现跳闸断电事故，如何消除房间余热。
1.2地下室变配电房设计应对方法1）防止地下室变配电房进水由土建专业和给排水专业配合来解决。
2）地下室变配电房的设备只有发热量，没有散湿量，基本上也不存在人员散湿和围护结构得湿，平时通风散热空气处理过程为等湿过程，室内含湿量没有变化。
在温州地区基本上能满足地下室变配电房湿度≤75%的要求，至于供电部门担心的地下室变配电房潮湿一般是指变配电房刚投入运行时。
为了解决这个问题，一般由电气专业在高低压配电柜里设置温、湿度传感器。
通过传感器控制加热回路，通过升温使配电柜内湿度达到设计要求，确保电气设备安全。
3）本篇所要讨论的是通过通风设计来消除地下室变配电房的余热，以保证配电房在其要求环境温度下正常工作，本文以一工程为例介绍类似工程设计。
2.地下室变配电房通风设计2.1概况本工程位于温州某住宅小区，建筑面积约12万㎡，变配电房设两处，位于地下一层，其中一处变配电房如下图，总面积约220㎡，层高4.2m，内设4台800kVA干式变压器及高低压用电设备。
变电室通风量计算方法
常用变配电室排风风量计算方法比较一、摘要厂用配电装置室内通常布置有干式变压器。
干式变压器设备散热量较大，对变配电室排风量的影响较大。
因此准确确定变压器发热量对于通风系统设计而言显得尤为重要。
本文以实际工程为例分别采用常用的三种算法：a.换气次数法；b.估算法；c.详细计算法，分别计算变电室排风风量并对其进行比较。
关键字：变配电室；通风；设计二、工程概况本设计为天津某公司工务楼变电室通风系统设计。
变电室位于公务楼首层，面积为222㎡，层高 4.1m，无值班室。
火灾危险等级为：丙类，据[7]《建筑设计防火规范》因面积F=222㎡＜300㎡，故不需设置排烟系统。
变电室内设备：(由电气专业提供)干式变压器 2000kV·A 4台；高压开关柜8面；低压开关柜20面；低压电容补偿柜8 面；高压电容补偿柜0 面。
三、室内外设计参数(地点：天津塘沽)1.设计送温度(夏季通风室室外计算温度)t s：28℃；2.设计排风温度(室内设计温度)t p：33℃＜40℃；3.设计送排风温差△t=5℃。
设计排风温度依据：查[4]天津(塘沽)夏季通风室外计算温度：28℃；查[6]第4.5.2条继电器室、电力电容器室、蓄电池室及屋内配电装置室的夏季室温不宜超过40℃；查[5]P162第四节1.3.5对布置有干式变压器的厂用配电装置室，设备厂家要求室温不高于40℃。
如果考虑安全及其他不可预见因素，室温宜控制在35℃以下。
故，设计排风温度满足要求。
四、通风系统选型采用边墙风机机械排风，侧墙开防雨百叶自然补风。
此次本文只针对机械排风部分进行比较讨论，故不涉及补风部分的计算。
（查[5]P163第四节 2.2.1对于周围空气干净且夏季室外通风温度低于或等于28℃的地区，厂用配电装置室可以采用自然进风机械排风系统。

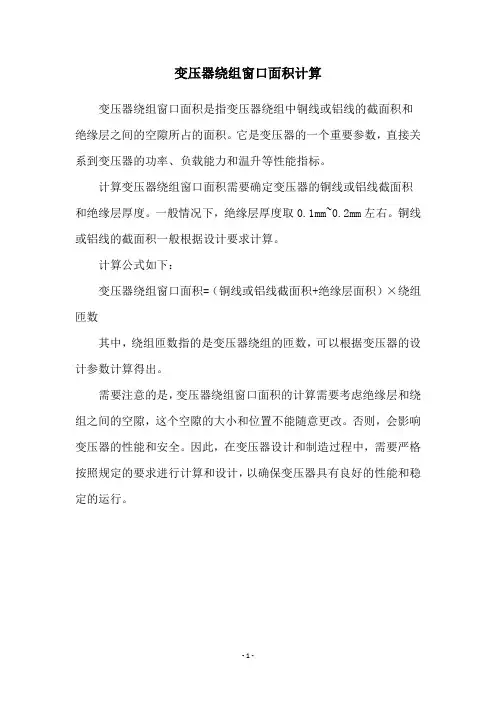

变压器绕组窗口面积计算
变压器绕组窗口面积计算
变压器绕组窗口面积是指变压器绕组中铜线或铝线的截面积和绝缘层之间的空隙所占的面积。
它是变压器的一个重要参数，直接关系到变压器的功率、负载能力和温升等性能指标。
计算变压器绕组窗口面积需要确定变压器的铜线或铝线截面积和绝缘层厚度。
一般情况下，绝缘层厚度取0.1mm~0.2mm左右。
铜线或铝线的截面积一般根据设计要求计算。
计算公式如下：
变压器绕组窗口面积=（铜线或铝线截面积+绝缘层面积）×绕组匝数
其中，绕组匝数指的是变压器绕组的匝数，可以根据变压器的设计参数计算得出。
需要注意的是，变压器绕组窗口面积的计算需要考虑绝缘层和绕组之间的空隙，这个空隙的大小和位置不能随意更改。
否则，会影响变压器的性能和安全。
因此，在变压器设计和制造过程中，需要严格按照规定的要求进行计算和设计，以确保变压器具有良好的性能和稳定的运行。
- 1 -。
公寓楼通风计算书
公寓楼计算书一、通风部分1.地下室变配电室1）平时排风面积F=192m2换气次数n=20次/h Q1=192*5*20=19200 m3/h Q1>Q2风机：HTF-I No6.5A 1450rpm 512Pa 21652 m3/h 5.5kw(兼做排烟风机、事故排风机)2）平时送风按照排风量80%计算19200*80%=15360 m3/h风机：HL3-2A No7.5A 960rpm 525Pa 15156m3/h 4kw(兼做排烟补风风机)3）排烟排烟量 60 m3/h．m2 Q2=192*60=11528 m3/h2.地下室上部防火分区通风、排烟1）平时排风）水泵房：Q1=150*5*7=5250 m3/h（换气次数n=7次/h）制冷机房：Q2=150*5*7=5250 m3/h（换气次数n=7次/h）小配电室：Q3=39*5*10=1950 m3/h（换气次数n=10次/h）总排风量：Q1+Q2+Q3=12450m3/h风机：HTF-I No6 2900rpm 610Pa 15102m3/h 5.5kw(兼做排烟风机)2）平时送风按照排风量80%计算12450*80%=9960m3/h风机：HL3-2A No6.5A 960rpm 335Pa 11863m3/h 2.2kw(兼做排烟补风风机) 3）走廊排烟最大防烟分区面积F=140m2排烟量 60 m3/h．m2Q=140*60=8400 m3/h（最小排烟量小于平时排风量，按平时排风量设计）3.锅炉房1）平时排风（换气次数n=7次/h）Q1=150*5*7=5250 m3/h2）平时送风按照排风量140%计算5250*120%=7350m3/h3）事故排风（换气次数n=12次/h）Q1=47*5*12=2820m3/h风机：DZ-11 No4B 960rpm 4000m3/h 0.25kw4.金库排风（换气次数n=5次/h）Q1=81*4*5=1620 m3/h风机：HL3-2A No4A 1450rpm 347Pa 3064m3/h 0.75kw5.保险箱库排风（换气次数n=3次/h）Q1=352*2.6*3=2746 m3/h风机：HL3-2A No4A 1450rpm 347Pa 3064m3/h 0.75kw6.楼梯间正压送风(含地下段)风量:地上部分16000~20000 地下部分8000~10000 m3/h地上部分、地下部分合用风机送风量为：24000~30000 m3/h，取值：27000 m3/h 风机：SWF-I No7 1450rpm 765Pa 29880m3/h 11kw 84dB(A)7.楼梯间正压送风(前室不送风 2层)风量: 25000~30000 m3/h风机：SWF-I No9 960rpm 370Pa 32056m3/h 5.5kw 86dB(A)8.前室、合用前室正压送风风量：12000~16000 m3/h，取值14000 m3/h风机：SWF-I No7.5 1450rpm 504Pa 16260m3/h 4kw 82dB(A)9.公寓卫生间集中排风（独立井道-一个卫生间）客房卫生间数：15（个）排风量q=80m3/h.间同时使用系数n=0.7Q=15*80*0.7=840m3/h风机：HL3-2A No3.5A 1450rpm 272Pa 1839m3/h 0.55kw 62dB(A)10.公寓卫生间集中排风（独立井道-2个卫生间）客房卫生间数：30（个）排风量q=80m3/h.间同时使用系数n=0.5Q=30*80*0.5=1200m3/h风机：HL3-2A No3.5A 1450rpm 272Pa 1839m3/h 0.55kw 62dB(A)11. 公寓卫生间集中排风（负担5个井道）客房卫生间数：15*9=135（个）排风量q=80m3/h.间同时使用系数n=0.5Q=135*80*0.5=5400m3/h风机：SWF-I No5 1450rpm 326Pa 5252m3/h 1.1kw 77dB(A)二、制冷机房部分1.制冷机空调冷负荷：1500kw制冷机型号：RTHDC1E1F1 2台冷媒：R134a 制冷量798.8kw 输入功率140.1kw 运行工况：12/7℃ 32/37℃蒸发器：流量 155 m3/h 压降32.6kPa DN200冷凝器：流量 185 m3/h 压降34.4kPa DN2002.冷却塔（角型式横流超低噪声冷却塔）型号：CDW-175ASSY 2台冷却水量：200.2 m3/h 输入功率：7.5kw 扬程：4m 运行工况：27℃ 32/37℃运行重量：3210kg3.冷冻水泵额定流量：1.1*155=171 m3/h 扬程h=1.05*(3.2+10+4+5)=23.3mKQL150/285-18.5/4 173 m3/h 24m 18.5kw（变频控制）4.冷却水泵额定流量：1.1*185=204 m3/h 扬程h=1.05*(3.4+10+4+5)=23.5mKQL150/300-22/4225 m3/h 24.5m 22kw（变频控制）5.换热机组空调热负荷：1400kw一次热媒：95/70℃热水二次热媒：45/55℃热水型号：QTZS-K-1.4 名义换热量1.4MW包括以下部件换热器型号：QTZS-K-1.05 台数：2 换热量1.05MW一次热媒：95/70℃热水二次热媒：45/55℃热水采暖循环水泵：台数2 （一用一备，变频控制）流量：113 m3/h 扬程：h=1.05*(0.5+5+2+4)=11.7mKQW100/125-11/2120 m3/h 14.5m 11kw（变频控制）6.落地膨胀水箱包括以下部件补水泵：台数2 （一用一备，变频控制）流量：5 m3/h 扬程：h=1.05*(68+5)=76.7mKQDL40-25×4 6.3 m3/h 100m 11kw（变频控制）气压罐：台数1 φ1000 h=26507.补水箱 5 m38.全自动软水器。
变电所通风设计计算
通风量按消除室内设备的散热量进行计算,进风温度按夏季空调室外通风温度进行计算，出风温度不超过40度。
设备散热量包括变压器和高低压配电柜，变压器的损耗可以让供电专业提供，比如1000kVA变压器空载损耗1。
53kW，负载损耗7。
5kW（75℃)，散热量应该按照空载损耗加上负载损耗进行计算，也就是9。
03kW，配电柜散热量我在《工业与民用配电设计手册》(第三版）P104查到了，如下:高压柜200W/台，低压柜300w/台,低压电容补偿4w/kvar，高压电容补偿3w/kvar。
进风温度：30℃，出风温度：40℃。
设备散热量：1.高压配电室：24台*200W/台=4800W2.电容器室：2＊1800Kvar*3W/Kvar=10800W3.主控室:8台＊300W/台=2400W4.变压器室:16。
14kW5.低压室：10台*300W/台=3000W；4*300Kvar＊4W/Kvar=4800W自然通风量：1。
高压配电室:4.8＊3600/（10＊1。
127）=1533m3/h2.电容器室：10。
8＊3600/（10＊1。
127）=3227m3/h3。
主控室：2.4＊3600/（10*1.127）=717m3/h4.变压器室：16。
14＊3600/（10＊1。
127）=4822m3/h5.低压室:7.8*3600/(10*1.127)=2330m3/h换气次数:1。
高压配电室:30。
57*5.76＊5=880.4m3，12次，10565m3/h2。
电容器室:13.05＊5.76＊5=451m3,12次，5412m3/h3。
主控室：12.72＊6.16＊5=392m3,5次，1960m3/h4.变压器室：4.24*6.16*5=130m3，12次，1562m3/h5.低压室：12.72＊6.16*5=392m3,3次，1176m3/h合计通风量：1.高压配电室：1533+10565=12098m3/h2。
变配电通风计算书
计算
通风量 Gs m3/h 10320 170 6 10.1 机房面积 m2 层高 m 折合换气次数 次/h
19页，得出设计城市夏季通风温度 强电专业要求 电室换气次数为8次/h
η
变配电通风计算
变压器功率 N kV.A 1600 变压器发热量Qs Qs kW 24.32 空气比热 c KJ/(kg·k) 1.01 室外通风计算温度 tw ℃ 28 室内设计温度 tn ℃ 35
使用说明： 1：本计算表格是参照《全国民用建筑工程设计技术措施》2009版 编制而成。 2：计算过程所用到的基本公式包括： 变压器发热量 Q=(1-η 1)*η 2*η 1*Φ *W η 1—变压器效率，一般取0.98 η 2—变压器负荷率，一般取0.7~0.8 Φ —变压器功率因素，一般取0.9~0.95 W—变压器功率（KV.A） 3.表格中， 需要强电专业提资 查手册《空气调节设计手册》第二版 P4—P19页，得出设计城市夏季通风温度 变配电室排风温度宜≤40℃，具体数值根据强电专业要求 此项用于校核设计，一般资料不全时，变配电室换气次数为8次/h
变配电室通风计算
变配电室通风计算变配电房通风是为了确保变配电设备的正常运行和操作人员的安全，通过通风可以有效地降低变配电房内的温度和湿度，排除室内的有害气体和污染物，提供一个舒适、安全的工作环境。
变配电房通风的计算主要包括通风量和风速的计算。
首先需要确定变配电房的有效体积，该体积一般为变配电房的实际容积减去设备占据的体积，此为变配电房的实际使用体积。
接下来，根据变配电房的实际使用情况、环境温度和湿度等因素，确定变配电房的设计通风量。
变配电房通风量的计算可以采用热平衡计算方法。
首先，确定变配电房内热量的产生和散发，包括设备的功耗、照明灯具的热量、人员的新陈代谢热量等。
然后，根据变配电房室内外的温度差和热传导的传热系数，计算出传导热量。
最后，根据设计要求的室内温度和湿度，计算出变配电房的设计通风量。
通风量的计算可以采用以下公式：Q=V×n其中，Q为通风量，单位为立方米/小时；V为变配电房的有效体积，单位为立方米；n为换气次数，一般取5-15次/小时，根据变配电房的使用情况和设计要求进行确定。
变配电房的风速计算主要考虑风通道的设计，确保通风风速不低于0.2m/s，以保证空气流通和换气效果。
风速的计算可以采用以下公式：v=Q/A其中，v为风速，单位为米/秒；Q为通风量，单位为立方米/小时；A 为通风口的有效面积，单位为平方米。
在进行变配电房通风计算时，还需要考虑通风设备的选择和布置。
一般来说，变配电房通风设备可以选择风机、排风扇等，根据变配电房的具体情况和所需通风量进行选择。
通风设备的布置应保证通风风道畅通，避免出现死角和堵塞。
总之，变配电房通风计算是确保变配电设备安全运行和操作人员健康的重要环节。
通过正确的计算方法和设备选择，可以提供一个舒适、安全的变配电房工作环境。
变配电室通风设计
一、参考依据GB 50019-2015工业建筑供暖通风与空气调节设计规范GB 50736-2012民用建筑供暖通风与空气调节设计规范DL/T 5035-2016发电厂供暖通风与空气调节设计规范17D201-4 20/0.4kV及以下油浸变压器室布置及变配电所常用设备构件安装全国民用建筑工程设计技术措施-暖通空调-动力二、设计原则1、变配电室的排风温度宜≤40℃，进风和排风温差不超过15℃设计。
2、气体灭火后排风系统排风量可按换气次数法计算，换气次数≥5次。
3、应按系统计算总风量并附加风管和设备的漏风量；送、排风系统可附加5％～10％，排烟系统可附加10％～20％。
4、采用定转速通风机时，通风机的压力应在计算系统压力损失上进行附加；常规送排风系统可附加10％～15％，排烟系统可附加10％。
5、设计工况下，通风机效率不应低于其最高效率的90％。
6、多台风机并联或串联运行时，宜选择同型号通风机。
不同型号、不同性能的通风机不宜并联或串联安装。
7、进风口应直接设置在室外空气较清洁的地点，应尽量设在排风口的上风侧且应低于排风口。
8、进、排风口的底部距室外地坪不宜小于2m，当进风口设在绿化地带时，不宜小于1m。
9、事故排风的排风口不应布置在人员经常停留或经常通行的地点。
10、事故排风的排风口与机械进风系统的进风口的水平距离不应小于20m；当进风、排风口水平距离不足20m时，排风口必须高出进风口，并不得小于6m。
11、当资料不全时可采用换气次数法确定风量，一般按：变电室12次/h；配电室3~4次/h。
12、进风量为排风量的80%。
13、平时排风口布置于靠近变压器区，进风口布置于靠近高低压配电区。
气体灭火后排风口沿侧墙布置于低位。
三、发热量计算 1、高低压柜发热量计算 高压开关柜W/每台低压开关柜 W/每台 电容器柜 W/kVA 200 300 42、变压器发热量计算Q=0.0144*S （kW ）其中：S 为变压容量，变压器效率取0.98、负荷率取0.8、功率因数取0.9。
变压器室的通风设计
甜 ∞ ∞ ∞ ＂
式中
Ｋｗ． Ｄ 一 传 热 系 数 见 表 ｌ； △ ． Ｄ 一 室 内 ｑ
外温 差。
Ｑｖ ： 散 热 值 比Ｑｖ 要小得 多 ， 可略而 不 计 。
Ｑｖ 因为是 自然 通风 ，所 以等 于零 。 ５ ．强 迫 通 风 散 热 计 算 实 俩
应 通 风 流 量的 变 化 。 应 指 出 ， 空气 格 栅 全 开 启
变压器不 多时取０ ． ６ ＮＯ ． ７ ｍ／ Ｓ 也是许可 的。
求 空气 流 速 ， 罕气 进 出 口 断 面 Ａ。 ． ｚ
计算 ：采 用图 ２ 诺 模 图，从Ｑｖ ：１ ０ ｋ Ｗ 和 率ＶＬ 标 尺的交 点读数为０ ． ５ Ｂ ｎ。 ｉ ， ８ ，即为 欲 求 的 空气 流 率 。 以该 直 线 与 中线 的 交 点 ， 和 Ｈ ＝
２ ．设 计 前 提 ａ ． 按 国 际 电工 委 员 会 Ｉ ＥＣ７ ６ 电力 变 压 器
变 压 器 室 内 的总 损 耗 热 量：
１ ． ２～扳 高压绕 组 为Ｂ 级绝 缘 ，低 压为 Ｆ 级 考 虑 的系 数 Ｉ ｓ Ａ Ｎ 一 自然 冷却的额定容 量，ｋ ＶＡｌ ｓ Ａ Ｆ 一 风 冷 却 的 额 定 容 量， ｋ ＶＡ。
ul
on w. zh
室的 上方排 出热空气 。
３．计 算
△０ Ｌ 一 空气 温 升 ， Ｋ｝△Ｏ Ｌ ＝０ ： 一０ ¨
Ｑｗ． 。 一 室 内墙 壁 与 天 花 板 的 散 热 ｝
co
均装通风 机来 散热 的。本文 介绍变压器 室 中 自
和 ７ ２ ６干 式 变 压 器 标 准 要 求变 压 器 室 内温 度
变电所通风设计计算
通风量按消除室内设备的散热量进行计算，进风温度按夏季空调室外通风温度进行计算，出风温度不超过40度.设备散热量包括变压器和高低压配电柜，变压器的损耗可以让供电专业提供,比如1000kVA变压器空载损耗1.53kW，负载损耗7.5kW(75℃）,散热量应该按照空载损耗加上负载损耗进行计算，也就是9.03kW，配电柜散热量我在《工业与民用配电设计手册》（第三版）P104查到了，如下:高压柜200W/台，低压柜300w/台,低压电容补偿4w/kvar,高压电容补偿3w/kvar.进风温度：30℃，出风温度：40℃。
设备散热量：1.高压配电室：24台＊200W/台=4800W2.电容器室：2*1800Kvar＊3W/Kvar=10800W3.主控室：8台＊300W/台=2400W4.变压器室：16.14kW5.低压室：10台*300W/台=3000W;4*300Kvar*4W/Kvar=4800W自然通风量：1.高压配电室:4。
8＊3600/（10＊1。
127）=1533m3/h2.电容器室：10。
8*3600/（10*1.127）=3227m3/h3.主控室：2.4＊3600/（10*1.127)=717m3/h4.变压器室:16。
14＊3600/（10＊1。
127）=4822m3/h5。
低压室:7.8＊3600/(10＊1。
127）=2330m3/h换气次数：1。
高压配电室：30。
57＊5。
76＊5=880.4m3，12次，10565m3/h2。
电容器室：13.05＊5。
76＊5=451m3,12次，5412m3/h3。
主控室：12。
72＊6.16*5=392m3,5次，1960m3/h4.变压器室：4。
24*6.16＊5=130m3，12次，1562m3/h5.低压室:12.72*6.16＊5=392m3，3次,1176m3/h合计通风量：1。
高压配电室：1533+10565=12098m3/h2。
柴油发电机房、变配电房通风计算（含人防）
柴油发电机房、变配电房通风计算（含人防）式中：n=1450i=4t=0.5k l =0.85ηv=0.85Vn=0.2则：Lr=29580式中：Lr=1400Ne=200式中：Lj=5600Ne=200q=28k l —柴油机结构特点的空气流量系数；四冲程非增压柴油机k l =ηv；四冲程增压柴油机k l =(1.1~1.2)ηv；Vn—柴油机每只汽缸的工作容积(m 3)。
ηv —汽缸吸气效率；四冲程非增压柴油机，ηv=0.75~0.90(一般0.85)；四冲程增压柴油机；ηv≈1.0；柴油发电机房通风1，柴油机燃烧空气量：n—柴油机转数(rpm)；i—柴油机汽缸数；(rpm)t—柴油机冲程系数(四冲程柴油机的t值为0.5)；(1)柴油发电机房为水冷时丙烯醛(败酯醛)最大允许浓度(mg/m 3)300.3表6—1 柴油发电机房内有害气体允许浓度按排除有害气体低于允许浓度确定进风量(m 3/h)：有害气体名称一氧化碳CO 缺少参数，按防空地下室设计规范中给出的柴油机燃烧空气量，柴油机额定功率7m 3/(kW·h)计算，即：Lr—柴油机燃烧空气量(m 3/h)Ne—柴油机的额定功率(kW)2，柴油机发电机房和附属房间的换气量Lj—水冷时排除有害气体的进风量(m 3/h)Ne—柴油机的额定功率(kW)q—排除有害气体的进风标准[m3/(kW·h)]式中：Lj=53546.4Σqyu=54.08186tn=35tw=32c= 1.01ρ=1.2式中：4.541.872000.23则Q1=36.402kW式中：2000.92Ne—柴油机额定功率(kW)B—柴油机的耗油率[kg/(kW·h)],可取0.2~0.24，建议取0.23(2)发电机的散热量按下式计算：(kW)q—柴油机燃料热值，可取q=41.87MJ/kg 65~5.54~4.53.5~4 <5050~100100~300>300额定功率(kW)η1(%)额定马力(h·p)Neη1—柴油机工作时散向空气的热量系统(%),见下表；<3737~7474~220>220tw—夏季通风室外计算温度(℃), 与地点有关c—空气比热，1.01kJ/(kg·℃)ρ—空气密度(kg/m 3)余热Σqyu计算：Σqyu=Q1+Q2+Qy(1)柴油机的散热量Q1=1.5*10^(-2)*0.28*η1*q*Ne*B (kW)对于国产135、160、250系列柴油机的进风标准：当排烟管为架空敷设时，按13.6~20.4m 3/(kW·h)计算；当排烟管沿地沟敷设时，按27.2~34m 3/(kW·h)计算；增压柴油机安装增压数计算；通常可取经验数据q≥20m 3/(kW·h)。
变电室通风量计算方法
常用变配电室排风风量计算方法比较一、摘要厂用配电装置室内通常布置有干式变压器。
干式变压器设备散热量较大，对变配电室排风量的影响较大。
因此准确确定变压器发热量对于通风系统设计而言显得尤为重要。
本文以实际工程为例分别采用常用的三种算法：a.换气次数法；b.估算法；c.详细计算法，分别计算变电室排风风量并对其进行比较。
关键字：变配电室；通风；设计二、工程概况本设计为天津某公司工务楼变电室通风系统设计。
变电室位于公务楼首层，面积为222㎡，层高 4.1m，无值班室。
火灾危险等级为：丙类，据[7]《建筑设计防火规范》因面积F=222㎡＜300㎡，故不需设置排烟系统。
变电室内设备：(由电气专业提供)干式变压器2000kV·A 4 台；高压开关柜8 面；低压开关柜20 面；低压电容补偿柜8 面；高压电容补偿柜0 面。
三、室内外设计参数(地点：天津塘沽)1.设计送温度(夏季通风室室外计算温度)t s：28℃；2.设计排风温度(室内设计温度)t p：33℃＜40℃；3.设计送排风温差△t=5℃。
设计排风温度依据：查[4]天津(塘沽)夏季通风室外计算温度：28℃；查[6]第4.5.2条继电器室、电力电容器室、蓄电池室及屋内配电装置室的夏季室温不宜超过40℃；查[5]P162第四节 1.3.5对布置有干式变压器的厂用配电装置室，设备厂家要求室温不高于40℃。
如果考虑安全及其他不可预见因素，室温宜控制在35℃以下。
故，设计排风温度满足要求。
四、通风系统选型采用边墙风机机械排风，侧墙开防雨百叶自然补风。
此次本文只针对机械排风部分进行比较讨论，故不涉及补风部分的计算。
（查[5]P163第四节2.2.1对于周围空气干净且夏季室外通风温度低于或等于28℃的地区，厂用配电装置室可以采用自然进风机械排风系统。
）五、排风风量计算比较（一）换气次数法查[1]P60 4.4.2-2)换气次数法确定排风风量，变电室5~8次/h。
变电所通风设计计算
通风量按消除室内设备的散热量进行计算，进风温度按夏季空调室外通风温度进行计算，出风温度不超过40度。
设备散热量包括变压器和高低压配电柜，变压器的损耗可以让供电专业提供，比如1000kVA变压器空载损耗1.53kW，负载损耗7.5kW（75℃），散热量应该按照空载损耗加上负载损耗进行计算，也就是9.03kW，配电柜散热量我在《工业与民用配电设计手册》（第三版）P104查到了，如下：高压柜200W/台，低压柜300w/台,低压电容补偿4w/kvar，高压电容补偿3w/kvar。
进风温度：30℃，出风温度：40℃。
设备散热量：1.高压配电室：24台*200W/台=4800W2.电容器室：2*1800Kvar*3W/Kvar=10800W3.主控室：8台*300W/台=2400W4.变压器室：16.14kW5.低压室：10台*300W/台=3000W；4*300Kvar*4W/Kvar=4800W自然通风量：1.高压配电室：4.8*3600/（10*1.127）=1533m3/h2.电容器室：10.8*3600/（10*1.127）=3227m3/h3.主控室：2.4*3600/（10*1.127）=717m3/h4.变压器室：16.14*3600/（10*1.127）=4822m3/h5.低压室：7.8*3600/（10*1.127）=2330m3/h换气次数：1.高压配电室：30.57*5.76*5=880.4m3，12次，10565m3/h2.电容器室：13.05*5.76*5=451m3，12次，5412m3/h3.主控室：12.72*6.16*5=392m3，5次，1960m3/h4.变压器室：4.24*6.16*5=130m3，12次，1562m3/h5.低压室：12.72*6.16*5=392m3，3次，1176m3/h合计通风量：1.高压配电室：1533+10565=12098m3/h2.电容器室：5412+3227=8639m3/h3.主控室：1960+717=2677m3/h，4.变压器室：1562+4822=6384m3/h5.低压室：1176+2330=3506m3/h配套进排风设施：1.高压配电室：进风百叶窗面积12098/（3.5*3600*0.5）=1.92m2，0.5的遮挡系数，轴流风机设两台，考虑10%富余量，得Q=6654m3/h，选型T35-11No.4，Q=8003-6228m3/h,N=2.2kW.2.电容器室：进风百叶窗面积8639/（3.5*3600*0.5）=1.37m2，轴流风机设1台，考虑10%富余量，得Q=9503m3/h，选型T35-11No.4.5，Q=8867-11396m3/h,N=3kW.3.主控室：进风百叶窗面积2677/（3.5*3600*0.5）=0.43m24.变压器室：进风百叶窗面积6384/（3.5*3600*0.5）=1.01m2，轴流风机设1台，考虑10%富余量，得Q=7022m3/h，选型T35-11No.4，Q=8003-6228m3/h,N=2.2kW.5.低压室：进风百叶窗面积3506/（3.5*3600*0.5）=0.56m2，轴流风机设1台，考虑10%富余量，得Q=3857m3/h，选型T35-11No.3.55，Q=4353-5595m3/h,N=1.1kW.。
变压器室设计要求1一般要求每台油量为100KG及以上的三相
变压器室设计要求1、一般要求（1）每台油量为100KG及以上的三相变压器，应装设在单独的变压器室内。
宽面推进的变压器低压侧宜向外；窄面推进的变压器油枕宜向外。
（2）变压器外壳（防护外壳）与变压器墙壁的净距不应小于表1----1所列数值。
（3）设置于变电所内的非封闭式干式变压器，应装设高度不低于1.7m的固定遮栏，遮栏网孔不应大于40mm*40mm。
变压器的外壳与遮栏的净距见表1-----1,变压器之间的净距不应小于1m，并应满足巡视、维修的要求。
表1---1 变压器外廓（防护外壳）与变压器室墙壁和门的最小净距注: 1、表中各值不适用于制造厂的成套产品；2、括号内的数值适用于35KV变压器。
（4）变压器室内可安装与变压器相关的负荷开关、隔离开关和熔断器。
在考虑变压器布置及高、低压进出线位置时，应考虑合负荷开关或隔离开关的操动机构装在近门处。
（5）在确定变压器室面积时，应考虑变电所所带负荷发展的可能性，一般按能装设大一级容量的变压器考虑。
（6）有下列情况这一时，可燃性油浸变压器室的门应为甲级防火门：1）变压器室位于车间内。
2）变压器室位于高层主体建筑物内。
3）变压器室下边有地下室。
4）变压器室位于容易沉积可燃性、可燃纤维的场所。
5）变压器室附近有粮、棉及其他易燃物大量集中的露天堆场。
此外，变压器室之间的门、变压器室通向配电室的门，也应为甲级防火门。
（7）变压器室的通风窗应采用非燃烧材料。
（8）车间内变电所和民用主体建筑内的附设变电扬的可燃性油浸变压器室，应设置容量为100%变压器油量的储油池。
通常的做法是在变压器油坑内设置厚度大于250mm的卵石层，卵石层底下设置储油池，或者利用变压器油坑内卵石之间的缝隙作为储油池。
（9）在下列场所的可燃性油浸变压器，应设置容量为100%变压器油量的挡油设施（挡油设施的形式可有多种，例如利用变压器地坪抬高时的进风搞兼作挡油设施、设置挡油门、使变压器室的地坪有一定的坡度坡向后壁等），或设置容量为20%变压器油量的挡油池，并能将油排到安全处所的设施：1）变压器室位于容易沉积可燃粉尘、可燃纤维的场所；2）变压器室附近有粮、棉以及其他易燃物大量集中的露天场所；3）变压器室下面有地下室。
变压器房通风规范
变压器房通风规范篇一：配电室门窗消防规范要求关于配电室的门根据以下这三本书《全国民用建筑工程设计技术措施》---电气专业、《北京市建筑设计技术细则》---电气专业、《民用建筑电气设计规范》JGJ 16-2008 中的规定，把有关电气专业对建筑专业的要求，摘录出来，放在一起，供大家参考。
配变电所《全国民用建筑工程设计技术措施》---电气专业3.3.2第13条配电室内通道应畅通无阻，不得设门槛。
3.3.2第14条配电室应设向外开启的甲级防火门，通往配变电所其他房间的门应为双向门。
3.3.2第15条高压开关柜下设有地沟时，其地沟深度应考虑电缆弯曲半径及电缆数量，一般为1.0~1.5m,宽度不小于0.8~1.0m，当设有可以进人的电缆夹层时，其净高不小于1.8m。
3.9.1配变电所对建筑专业的要求1、配变电所各房间的耐火等级按下列要求选择：1）油浸变压器室为一级；2）非燃或难燃介质的变压器室、高压配电室（少油断路器）、高压电容器室（油浸式电容器）、控制室、值班室等不应低于二级；3）低压配电室、干式变压器室、真空断器或非燃介质断路器的高压配电室、低压干式电容器室，不应低于三级。
屋顶承重构件应为二级。
2、有充油设备的高压配电室、高压电容器室的门，应为向外开的甲级防火门。
3、油浸变压器室的门应为向外开启甲级防火门。
4、低压配电室、无油高压配电室、干式变压器室及控制室值班室的门，不宜低于乙级的防火门标准。
5、配变电所各房间之间的通道门宜为双向开启门或向低压侧开启。
6、配变电所经常开启的门窗，不应直通相邻的酸、碱、蒸汽、粉尘和噪声严重的建筑。
7、配变电所开向室外的门窗、通风窗等应设有防雨雪和小动物进入室内的设施。
8、高压配电室宜设不能开启的采光窗，窗台距室外地坪不宜低于1.8m，低压配电室可以设能开启的窗，但临街的侧墙不宜开窗。
9、变压器及配电装置室的门宽及高，应按最大运输件加外部尺寸。
10、配电室长度大于7m时，应设有两个出口，并宜设置在配电室的两端，两个出口的距离超过60m宜增加一个出口。
