改扩建中央分隔带施工工艺

合集下载

道路中央分隔带开口工程施工方案

道路中央分隔带开口工程施工方案

道路中央分隔带开口工程施工方案施工前需对已建道路中央分隔带两侧进行打围施工。

拆除挖去路缘石平石及中央绿化带的废土后建渣清理汽车运输至弃土场,挖去部分作为道路基层填筑,基层为砂砾石及铺筑水稳基层。

待养护期到后铺筑沥青混凝土基层及面层,随后开放交通1、天然砂砾石下基层施工本工程车道下基层为50cm厚的天然砂砾石基层。

(1)工前准备充分做好施工前的准备工作,是路面基层顺利进展的重要条件。

主要进行原材料检验、设备调试、技术准备等各项工作。

(2)级配砂砾填筑施工确定适于路基填筑的材料,选择合适的碾压机械确定不同填料松铺厚度,最佳含水量、静压及振压遍数、碾压速度等。

A、填料铺筑将选用适于路基填筑的填料,运到准备好的场地,填料倒行倒卸后按照压实工运料图:碾压图:艺规则要求,用机械进行摊铺,在填料按照要求铺填完毕后,用选定的碾压机械进行碾压,机械行走速度控制在2.0-3km/h ,在前四遍中,每压完一遍使进行一次相对密度和含水量的检测,并作好记录;在第五遍至第八遍时,每两遍进行一次测试。

经检测后,如果相对密度不再增长和地基系数达到设计要求,则停止该层的碾压。

2、水稳碎石上基层施工:(1)工前准备 各种集料准备 下基层工程验收下基层测量放样 YZ20T 静压一遍 混合料集中机械拌和、运输 摊 铺 YZ20T 静压一遍质 量 检 测 整 形 YZ20T 震动压3-5遍 洒 水 养 护 取样检验充分做好施工前的准备工作,是路面基层顺利进展的重要条件。

主要进行原材料检验、设备调试、技术准备等各项工作。

(2)本工程道路的上基层是水稳碎石基层,其厚度为30cm,采用分幅一次成型铺筑碾压。

(3)施工方法:水稳碎石基层拟采用在拌场水稳碎石搅拌机拌合。

自卸车运至铺筑现场,平地机摊铺,人工辅助整平,压路机碾压密实的施工方法操作。

水稳碎石基层按一层铺筑碾压成型。

(4)选取具有代表性的碎石、石灰、粉煤灰送试验室,根据设计提供配合比进行配合比设计。

中央分隔带及路肩石施工技术指导书

中央分隔带及路肩石施工技术指导书

中央分隔带及路肩石施工技术指导书中央分隔带及路肩施工技术指导书一、中央分隔带施工1、中央分隔带横断图:1、图中尺寸单位为cm;2、开挖面相对中线左右对称。

2、施工工艺水稳碎石施工完成并经七天养生后,方可进行中央分隔带施工。

施工工艺流程如下:3、具体要求1)人工挖土按中央分隔带设计断面进行人工挖除,对于土中的碎石杂物应予以清理,以便该土再用于回填。

2)放线切除超宽部分基层为确保中央分隔带护栏柱能顺利插打,要求对于水稳碎石超宽部分,予以切除。

按设计要求在水稳碎石上放出水稳碎石中央分隔带处边线,为保证基层切割时表面不损坏,首先用锯缝机按放线位置进行锯缝,锯缝深度6cm左右,然后用风镐凿除超宽部分全部基层。

3)2cm砂浆抹面清理干净后,用10#砂浆抹面,厚度2cm,砂浆要求在拌和站拌好,用罐车运至现场。

4)喷涂一层乳化沥青抹面砂浆具有一定强度后,开始涂抹乳化沥青,要求用90号浮化沥青,沥青含量为60%,要涂抹均匀,不得遗漏。

5)铺筑防水土工布破乳后开始粘贴防水土工布,用橡胶锤压实挤出空气。

防水土工布规格为300g/m2。

防水土工布的宽度应进行计算,横向不允许搭接,防水土工布两边应压在5×5cm10号砂浆防水带下面。

经计算土工布宽度为329cm,请施工单位再复核一下。

6)安装HDPE管按设计要求安装HDPE管,HDPE管纵向应双向打孔。

7)回填级配碎石回填2~4cm级配碎石,回填时应两边同步进行,使HDPE管始终位于中部。

级配碎石回填高度为底基层底面。

8)安装渗水土工布级配碎石完成后,可进行渗水土工布安装,渗水土工布宽度为90cm。

9)安装硅芯管及砂包封此项工作由机电单位进行,在此工作前6天应通知机电单位,以便进行前期准备工作,否则会影响硅芯管正常安装。

10)回填素土至基层标高硅芯管安装好后,应立即进行素土回填,并压实,高度为基层顶面高。

11)浆砌路缘石路缘石安装应按设计高程进行控制,不能以水泥稳定基层顶面高进行控制。

高速公路改扩建项目中央分隔带处治施工方案

高速公路改扩建项目中央分隔带处治施工方案

河北省高速公路京石改扩建工程第JS4合同段中央分隔带处治施工方案编制:王成伟审核:王树峰批准:李元猛编制:审核:批准:中交二公局第六工程有限公司京石改扩建工程JS4项目部二〇一四年四月目录一、编制依据 (1)二、工程概况 (1)三、首件地点 (1)四、首件工程目的 (1)1、对中央分隔带施工方案的验证。

(1)2、中央分隔带施工质量控制的措施。

(1)3、通过施工机械的组合及人员分工配合,确定最佳的资源配置方式。

(2)五、施工计划 (2)六、施工准备 (2)1、人员、机械准备 (2)2、组织管理机构框图 (3)七、施工工艺流程 (3)八、施工方案 (3)1、测量工作 (3)2、划灰线,切割沥青罩面层 (3)3、挖机开挖,基槽清理整平,夯实 (3)4、反开挖通信管道槽,铺设硅芯管 (4)5、安装混凝土护栏 (4)九、质量保证措施 (6)1、自检制度 (6)2、质量保证措施 (6)十、安全体系及安全保证措施 (7)1、成立安全文明管理体系 (7)2、安全、文明施工措施 (7)3、安全检查 (9)4、事故应急预案 (9)十一、文明施工及环保保证措施 (10)1、文明施工、文物保护保证措施 (10)2、环境保护保证措施 (11)中央分隔带处治首件工程施工方案一、编制依据1、《路基桥涵、路面工程施工招标技术规范》(项目专用文件)2、《公路工程质量检验评定标准》(JTG F80/1-2004)3、《公路路基施工技术规范》(JTG F10-2006)4、《公路工程施工安全技术规程》(JTJ076-95)5、《河北省高速公路京石改扩建工程两阶段施工图》6、《河北省高速公路京石改扩建工程路基施工标准化实施细则》二、工程概况京石高速公路改扩建工程全线采用双向四车道改八车道高速公路标准建设,设计速度120km/h,路基宽度42米,两侧拼宽各7.5m。

中央分隔带扩宽为3m。

为进一步提高全线中央分隔带护栏的防护能力,提升景观效果,改善行车环境,京石改扩建各标段采用预制安装混凝土护栏结构。

高速公路改扩建工程中央分隔带改造设计

高速公路改扩建工程中央分隔带改造设计

处集 水 井 , 将 排 水 明沟 内集水 排 出 。 2 6 I n 断 面 的老 路 路基 采 用 凸式 中央分 隔带 , 其内 填耕 植 土绿 化 。这 段 老 路 中 央分 隔 带 内没 有 设 置 纵 向排水渗沟 , 超 高 段 落 设 置 浅 碟 型 排 水 明沟 , 平 均 每
隔8 0 m设置一处集水井 , 将排水 明沟内集水排 出。
2 3 m 断面 的 老路 路 基 中 央 分 隔 带 采 用 混 凝 土 硬 化加 隔 离 墩 的 设 计 方 案 。这 段 老 路 中 央分 隔 带 内没 有 设置 纵 向排 水 渗 沟 , 也 无超 高 排水 系统 。
t =1 . 4 4 5(
) “ … …… … …… … … …… ( 1 )

式 中: 一地表粗度系数 , 沥青 路 面 取 0 . 0 1 3 ; L 一 坡 面 流长 度 ( I l 1 ) , 取 1 8 . 7 5 ( 半 幅 路 面 的 宽度 ) ; i p 一 坡
高段 落 设置 浅 碟 型排 水 明 沟 , 平均每 隔 8 0 m 设 置 一
关键 词 : 高速 公路 ; 改扩建 工程 ; 中央 分 隔带 ; 改造
设 计
中图分类 号 : U 4 1 8 . 8
文献标 识码 : A
The t r a ns f o r ma t i o n de s i g n o f me di a n d i v i de r i n r e n o v a t i o n
3 . 1 汇 流历 时
Ke y wo r d s: e x p r e s s wa y; r e n o v a t i o n a n d e x p a n s i o n p r o—

中央分隔带护栏施工工法

中央分隔带护栏施工工法

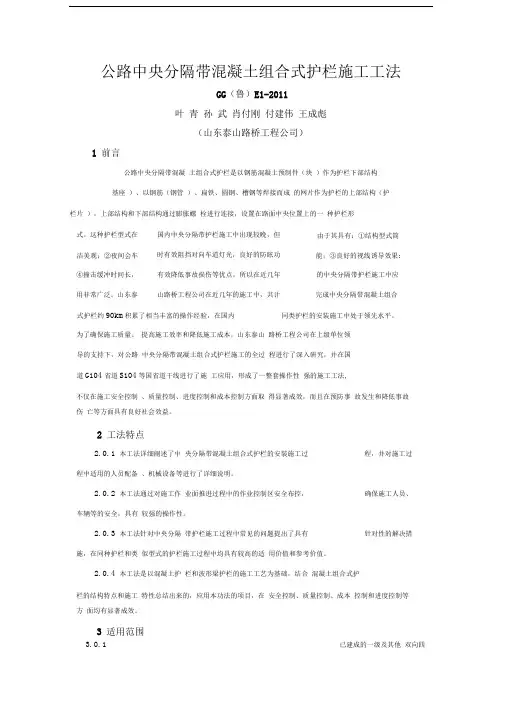

公路中央分隔带混凝土组合式护栏施工工法GG(鲁)E1-2011叶青孙武肖付刚付建伟王成彪(山东泰山路桥工程公司)1 前言公路中央分隔带混凝土组合式护栏是以钢筋混凝土预制件(块)作为护栏下部结构基座)、以钢筋(钢管)、扁铁、圆钢、槽钢等焊接而成的网片作为护栏的上部结构(护栏片),上部结构和下部结构通过膨胀螺栓进行连接,设置在路面中央位置上的一种护栏形式。

这种护栏型式在国内中央分隔带护栏施工中出现较晚,但由于其具有:①结构型式简洁美观;②夜间会车时有效阻挡对向车道灯光,良好的防眩功能;③良好的视线诱导效果;④撞击缓冲时间长,有效降低事故损伤等优点,所以在近几年的中央分隔带护栏施工中应用非常广泛。

山东泰山路桥工程公司在近几年的施工中,共计完成中央分隔带混凝土组合式护栏约90km积累了相当丰富的操作经验,在国内同类护栏的安装施工中处于领先水平。

为了确保施工质量、提高施工效率和降低施工成本,山东泰山路桥工程公司在上级单位领导的支持下,对公路中央分隔带混凝土组合式护栏施工的全过程进行了深入研究,并在国道G104省道S104等国省道干线进行了施工应用,形成了一整套操作性强的施工工法,不仅在施工安全控制、质量控制、进度控制和成本控制方面取得显著成效,而且在预防事故发生和降低事故伤亡等方面具有良好社会效益。

2 工法特点2.0.1 本工法详细阐述了中央分隔带混凝土组合式护栏的安装施工过程,并对施工过程中适用的人员配备、机械设备等进行了详细说明。

2.0.2 本工法通过对施工作业面推进过程中的作业控制区安全布控,确保施工人员、车辆等的安全,具有较强的操作性。

2.0.3 本工法针对中央分隔带护栏施工过程中常见的问题提出了具有针对性的解决措施,在同种护栏和类似型式的护栏施工过程中均具有较高的适用价值和参考价值。

2.0.4 本工法是以混凝土护栏和波形梁护栏的施工工艺为基础,结合混凝土组合式护栏的结构特点和施工特性总结出来的,应用本功法的项目,在安全控制、质量控制、成本控制和进度控制等方面均有显著成效。

高速隔离带工程施工方案

高速隔离带工程施工方案

一、工程概况本项目为某高速公路隔离带优化施工项目,项目地点位于XX省XX市,全长约15.049km。

主要工程内容包括中央分隔带优化改造、路缘石施工、路面维修等。

本工程旨在提高高速公路通行安全,优化道路景观。

二、施工组织1. 施工单位:XX公路工程公司2. 施工人员:约200人3. 施工机械:挖掘机、装载机、平板运输车、压路机、摊铺机等三、施工工艺及方法1. 中央分隔带优化改造(1)拆除原设计平齐式中央分隔带,采用凸起式设计。

(2)在波形梁护栏板投影内侧筑路缘石,路缘石底部置于下基层台阶顶部。

(3)现浇C20混凝土,长度约为1382.5m。

(4)预制C25混凝土路缘石,长度约为1366m。

2. 路面维修(1)拆除砼封面,长度约为997.7m。

(2)挖除灰土,体积约为1695.7m³。

(3)铺设复合土工膜,面积约为59081.3㎡。

(4)沥青麻絮伸缩缝,长度约为902.9m。

(5)聚氨酯灌缝,长度约为49661.8m。

(6)涂撒粘层油,面积约为11136.3㎡。

四、施工进度安排1. 施工准备阶段:1个月(1)组织施工人员、设备进场。

(2)办理施工许可等相关手续。

(3)制定详细的施工方案和应急预案。

2. 施工实施阶段:4个月(1)拆除原设计中央分隔带。

(2)施工路缘石、路面维修等工程。

(3)进行质量检查和验收。

3. 竣工验收阶段:1个月(1)组织竣工验收。

(2)进行工程总结和资料归档。

五、质量保证措施1. 严格执行国家有关公路工程质量标准,确保工程质量。

2. 加强施工过程中的质量检查,确保每道工序质量合格。

3. 对施工人员进行技术培训,提高施工技能。

4. 加强原材料、施工机械、施工工艺等质量控制。

六、安全生产保证措施1. 严格执行国家有关安全生产法律法规,确保施工安全。

2. 制定安全生产责任制,明确各级人员的安全生产职责。

3. 加强施工现场安全管理,防止安全事故发生。

4. 定期进行安全生产检查,及时发现和消除安全隐患。

中央分隔带施工方案简述

中央分隔带施工方案简述

抚吉高速BP2标观摩段施工方案一、工程概况本次观摩段为K143-K144约2km的标准段,此段完成除了油面铺筑以外的所有工程项目,本次施工顺序按如下步骤。

二、中央分隔带排水施工1.材料准备1.1土工合成材料:土工合成材料的各项性能指标均按《公路土工合成材料试验规程》(JTJ/T060—98)的规定测试的结果。

(1)防渗土工合成材料:防渗土工合成材料应选用符合设计及规范要求的双层沥青土工布,规格不小于400 g/m2。

(2)渗水过滤用土工合成材料:过滤土工合成材料采用反滤织物。

2、排水管材排水的UPVC 管、HDPE管、软式透水管的各项性能指标都符合设计要求。

3、施工方法及工序3.1中央分隔带Φ10cm横向HDPE管及超高段D30cm双壁波纹管应在底基层施工前施工,按照设计图纸开挖、埋设、浇筑、养生。

具体施工方法如下:3.1.1施工放样:按照图纸的断面尺寸要求,放样确定横向排水管的位置,且根据实地情况与盖板暗边沟集水井相连接,按照图纸要求距离位置设置横向排水管。

(注意在凹曲线底部、桥梁、明通道、中央分隔带开口的位置设置排水)3.1.2开挖基坑:严格按照图纸横断面尺寸开挖,开挖完毕后,清理弃土,进行检查,自检合格后由监理工程师验收,验收合格后才能进行下一道工序。

3.1.3安装Φ10cm 横向HDPE 管:基坑验收合格后,在浇筑10cm 的C15砼后立即按照横断面安装Φ10cm 横向HDPE管并通向中央分隔带集水井位置。

安装超高段D30cm双壁波纹管:基坑验收合格后,在铺设好砂砾垫层后按照设计图纸设计的要求埋设D30cm双壁波纹管、管道通向路面缝隙式排水的集水井,另一侧通向盖板暗边沟或急流槽中。

横向D30排水管尽量选择填方一侧,如两侧都是挖方则出水口选择超高较低的一侧。

挖方段横向排水管穿过中央分隔带通向弯道内侧边沟,填方段则不穿中央分隔带。

3.1.4管背浇筑:管背采用C15砼浇筑、包裹,并用振捣密实、抹面。

中央隔离带施工要点

中央隔离带施工要点

③支模 待钢筋安装完成后,根据放线的位置进行支模。模板表面刷隔离剂,模板应
具有足够的稳定性,保证现浇混凝土时不变形走位。
④浇筑C25混凝土 在支好模后,在模板内浇筑混凝土。底面浇筑8cm厚,两侧各10cm厚,顶面
要留砼盖板位置。
纵向排水沟10m分段,中间设置伸缩缝,塞沥青麻絮
湖北省麻武1标4分部
超高路段纵向排水沟 10m分段,中间设 置伸缩缝,塞沥青麻 絮 ∅ 3cm泄水孔,间距 15cm
底部为现浇8CM 混凝土
湖北省麻武1标4分部
纵向排水沟
集水井 反虑土工布包 裹225横向排 水管排水口
纵向排水沟
湖北省麻武1标4分部
225横向排水 管
急流槽
湖北省麻武1标4分部
砼路肩块施工
1、准确放出路基边线,间距为直线段每10米一个桩,曲线段每5米一个桩。安 装时挂线,保证预制块的线型及高程。预制块分上、下两层安装。 2.安装防渗土工布 3、碎石回填 在安装过程中,安装完一层预制块即可回填碎石至预制块顶面,待安装完第二 层预制块后,便可将碎石回填至设计高度。
中分带及盲沟施工技术
名词解释: 一、盲沟 盲沟指的是在路基或地基设置充填碎、砾石等粗粒材料, 并辅以倒虑层(有的其中埋设透水管)的排水、截水盲沟。 二、中央分隔带 中央分隔带简称中分带, 用于分隔往返车流,减少中线附 近的交通阻力、避免车辆中途调头,中间带有一定宽度时, 或利用植树、或设防眩设施,可起到夜问防眩作用。在不妨 碍建筑限界前提下,可作为设置交通标志牌及其它交通管理 设施的场地,还可用以埋设管线等设施。
湖北省麻武1标4分部
防渗土工布
5CM中粗砂
碎石盲沟(20cm)
湖北省麻武1标4分部
回填种 植土

中央分隔带施工工序

中央分隔带施工工序

抚吉高速BP2标观摩段施工工序一、工程概况本次观摩段为K143-K144约2km的标准段,此段完成除了油面铺筑以外的所有工程项目,本次施工顺序按如下步骤。

二、中央分隔带排水施工1.材料准备1.1土工合成材料:土工合成材料的各项性能指标均按《公路土工合成材料试验规程》(JTJ/T060—98)的规定测试的结果。

(1)防渗土工合成材料:防渗土工合成材料应选用符合设计及规范要求的双层沥青土工布,规格不小于400 g/m2。

(2)渗水过滤用土工合成材料:过滤土工合成材料采用反滤织物。

2、排水管材排水的UPVC 管、HDPE管、软式透水管的各项性能指标都符合设计要求。

3、施工方法及工序3.1中央分隔带Φ10cm横向HDPE管及超高段D30cm双壁波纹管应在底基层施工前施工,按照设计图纸开挖、埋设、浇筑、养生。

具体施工方法如下:3.1.1施工放样:按照图纸的断面尺寸要求,放样确定横向排水管的位置,且根据实地情况与盖板暗边沟集水井相连接,按照图纸要求距离位置设置横向排水管。

(注意在凹曲线底部、桥梁、明通道、中央分隔带开口的位置设置排水)3.1.2开挖基坑:严格按照图纸横断面尺寸开挖,开挖完毕后,清理弃土,进行检查,自检合格后由监理工程师验收,验收合格后才能进行下一道工序。

3.1.3安装Φ10cm 横向HDPE 管:基坑验收合格后,在浇筑10cm 的C15砼后立即按照横断面安装Φ10cm 横向HDPE管并通向中央分隔带集水井位置。

安装超高段D30cm双壁波纹管:基坑验收合格后,在铺设好砂砾垫层后按照设计图纸设计的要求埋设D30cm双壁波纹管、管道通向路面缝隙式排水的集水井,另一侧通向盖板暗边沟或急流槽中。

横向D30排水管尽量选择填方一侧,如两侧都是挖方则出水口选择超高较低的一侧。

挖方段横向排水管穿过中央分隔带通向弯道内侧边沟,填方段则不穿中央分隔带。

3.1.4管背浇筑:管背采用C15砼浇筑、包裹,并用振捣密实、抹面。

路肩石、中央分隔带护栏施工工艺及方法

路肩石、中央分隔带护栏施工工艺及方法

路肩石、中央分隔带护栏施工工艺及方法1、一般规定1)路肩石、中央分隔带护栏采用统一规格、集中预制。

2)路肩石下垫层要采用无砂混凝土垫层。

3)应轻拿轻放,避免损坏。

强度不合格、掉边(角)、蜂窝、麻面、颜色不一致的不得使用。

4)中央分隔带护栏的安装采用“预安装”方法,经监理验证后再进行正式安装。

2、施工工艺流程1)路肩石施工工艺流程路肩石预制→运输至现场→施工放样→安装→调整→勾缝→养护。

2)中央分隔带护栏施工工艺流程护栏预制→运输至现场→施工放样→预安装→监理检验→调整→勾缝→维护3、施工要点1)测量放样安装前,应校核设计中线,测设安装控制桩,直线段桩距为10m,曲线段不大于5m。

按照设计高程进行控制测量。

2)运输预制件在运输过程中,应放置平稳,避免损坏。

运到施工现场的要及时安装,若不能及时安装完毕要与其他材料沿路面一侧摆放整齐,不能影响路容路貌。

3)安装(1)砂浆垫层和勾缝砂浆严格按试验室给的配比进行拌和,勾缝砂浆采用细砂,标号满足施工图要求。

(2)统一采用坐浆法施工,垫层砂浆厚10mm,不允许污染预制块和路面。

安装前,基础要先清理干净,并保持湿润。

(3)安装时,用线绳控制直顺度,相邻缝用8mm厚木条或塑料条控制,缝隙宽不应大于10mm。

(4)相邻预制块的缝隙应封严且均匀一致。

路肩石与沥青混凝土路面无缝隙。

(5)应事先计算好每段所需块数。

路肩石安装时要与泄水槽的喇叭口、结构物圆滑地相接,线条直顺,曲线圆滑美观。

(6)安装速度应能满足现场施工的需要,必须在上面层施工之前安装好。

(7)路肩石安装完后,及时回填夯打密实路肩或中央带后背的回填土。

(8)路肩石安装后,必须再挂线,调至顺直、圆滑、平整。

(9)安装完毕后,及时对有污染的场地和路面进行清理。

4)勾缝勾缝前先将缝内的土及杂物剔除干净,并用水润湿,然后用符合设计要求的水泥砂浆灌缝填充密实后勾平,用弯面压子压成凹型。

用软扫帚除多余灰浆,并适当洒水养护。

中央分隔带工程施工方案

中央分隔带工程施工方案

中央分隔带工程施工方案一、工程概况中央分隔带是城市道路中的一种交通设施,其作用是用来分隔不同方向行驶的车辆,增加交通安全性。

中央分隔带通常由混凝土、钢筋、玻璃钢等材料构建而成,具有较高的抗压、防腐、耐久性。

下面将对中央分隔带的施工方案进行详细介绍。

二、工程前期准备1.方案设计施工前需要专业设计团队对中央分隔带工程进行规划设计,包括选址、尺寸、材料、施工工艺等。

设计方案应符合国家有关道路交通标准和规范要求。

2.材料准备根据设计方案确定中央分隔带所需的混凝土、钢筋、玻璃钢等材料,并进行采购、运输及整理。

材料采购应选择正规厂家或供应商,并进行验收,确保材料质量符合施工要求。

3.施工人员组织组织专业施工队伍,包括项目经理、技术人员、施工工人等,确保施工人员具备相应的资质和经验,熟悉相关的安全操作规程和施工工艺。

4.设备准备根据施工需要,准备相关的机械设备和工具,包括混凝土搅拌机、吊车、挖掘机、钢筋加工机等,确保设备和工具在施工过程中能够正常运作。

5.施工许可申请相关的施工许可证,按照规定的程序取得许可,方可进行施工作业。

三、施工流程1.现场布置在施工现场进行现场测量、选址、标志,确定中央分隔带的具体位置和尺寸,清理施工现场,确保施工场地平整、整洁。

2.基础工程根据设计方案,进行基础工程的施工,包括挖掘和清理基础土壤、浇筑混凝土、铺设钢筋等,确保中央分隔带的基础坚固、稳定。

3.立柱和隔离板设置根据设计方案,在基础上立立柱,然后将隔离板与支撑立柱固定,设置中央分隔带的主体结构。

4.材料混凝土浇筑根据设计方案,进行混凝土的搅拌、运输、浇筑等作业,确保中央分隔带的材料均匀、密实。

5.表面处理对中央分隔带进行表面处理,如砂浆抹面、防腐漆喷涂等,提高中央分隔带的耐久性和美观度。

6.安全设施设置根据实际情况,在中央分隔带附近设置交通标志、路灯、护栏等安全设施,增加道路的安全性。

7.收尾工程进行中央分隔带的最后收尾工程,包括清理施工现场、验收工程质量、编制竣工验收材料等。

中央分隔带排水施工方案(1)

中央分隔带排水施工方案(1)

中央分隔带排水施工方案(1)1.中央分隔带1)横向排水管施工1)经测量放样确定横向排水管位置后,立即用挖掘机开挖横向排水管基坑,开挖的土用运输车运走,排水管开挖宽度及深度要符合设计要求。

2)将开挖好的排水管基坑内的余土清理干净,使其底部平整、密实,保持一定的坡度,开挖清理完毕后,报监理检验。

3)横向排水管采用预制管,清理基坑后先铺设5厘米厚的C20垫层基础,然后将排水管放入基坑内,最后用C20砼回填,并用插入式振捣器振捣,使砼包裹严密。

4)施工完毕后用土工布覆盖进行保水养生,开挖后的余土必须及时清除出场,保证路基表面整洁。

5)∅30UPVC管尽量采用长管材,如需连接必须采用配套密封连接件接好,横向排水管设置间距为50米左右一道,可根据现场实际情况适当增减。

6)在施工过程中,应将排水管口两头用编织袋封住,防止杂物进入,横向排水管伸出路基边坡10厘米,在汇水槽施工完后,应对排水管进行罐水试验,保证每道横向排水管排水通畅。

2)纵向盲沟施工方案:纵向盲沟施工顺序与路面主体工程的施工程序相协调,为避免相互干扰甚至彼此冲突的待工、返工浪费。

其施工步骤与要求如下:1)纵向盲沟施工前,应按设计要求在路面中央线两侧进行挖掘,挖掘宽度应符合设计要求,挖掘深度应略大于盲沟深度,以便后期施工。

2)挖掘好后,应及时清理挖出的土方,将其运离现场,保持现场整洁。

同时,应检查挖掘部位的路基是否平整、密实,如有问题应及时修整。

3)在挖掘好的基础上,应按设计要求进行盲沟的铺设。

铺设前应先将基础进行清洁,以免影响盲沟的使用效果。

盲沟铺设时应注意盲沟的坡度和排水方向,保证排水顺畅。

4)施工完毕后,应及时清理现场,保持现场整洁。

同时,应检查盲沟的使用效果,如有问题应及时修复。

2)用全站仪沿着主干管中线定出集水井的井心位置。

再在井心依序放出开挖边线、垫层、基础、井身内壁边线,在各井旁设立施工水准点,并设立标志牌分别标记清楚各集水井的坑底、垫层、基础、收口、及井顶面高程,便于浇筑井身时使用。

中央分隔带施工方案

中央分隔带施工方案

中央分隔带施工方案1. 引言中央分隔带是道路交通规划中的重要部分,它能够有效地分隔道路的双向行驶流向,确保交通的安全和流畅。

对于中央分隔带的施工,需要制定详细的方案,以确保工程的顺利进行。

本文档将提供一个中央分隔带施工的方案,包括施工计划、材料准备、施工流程等内容。

2. 施工计划中央分隔带施工是一个复杂的过程,需要充分考虑交通运输的安全和效率。

为此,制定一个合理的施工计划是非常重要的。

2.1 施工时间中央分隔带的施工通常会选择在交通流量较小的时段进行,例如夜间或非高峰期。

在制定施工计划时,应根据当地的交通情况和道路使用者的通行需求来确定最合适的施工时间。

2.2 施工队伍对于中央分隔带施工而言,一个高效的施工队伍是至关重要的。

施工队应包括有经验的工程师和熟练的施工工人。

在制定施工计划时,要充分考虑施工队伍的规模和构成。

中央分隔带的施工通常可以分为以下几个阶段: - 材料准备阶段:包括采购所需的建材和设备,确保施工所需的材料充足。

- 地基处理:对中央分隔带的地基进行处理,保证其稳定性和承载能力。

- 网格架设:根据设计要求,在地基上架设网格结构,以加固中央分隔带的承载力。

- 施工填充:对网格结构进行填充,使用适宜的填充材料,确保中央分隔带的平整度和坚固性。

- 完善细节:对施工完成的中央分隔带进行检查和细节完善,确保其符合交通规范和安全要求。

3. 材料准备中央分隔带施工所需的材料种类繁多,包括但不限于以下几种: - 钢筋:用于构建中央分隔带的骨架结构,提供承载能力。

- 混凝土:用于填充中央分隔带的空白部分,形成坚固的路面结构。

- 塑料网格:用于加固中央分隔带的承载能力,提高其稳定性。

- 沥青:用于中央分隔带的路面铺设,提供良好的车辆行驶平顺度。

- 标线材料:用于标示中央分隔带的边界和车道线。

- 道路标志牌:用于指示车辆和行人的行驶方向和注意事项。

在进行中央分隔带施工前,需要根据实际情况进行材料准备,确保施工所需的材料充足,并且符合相关的质量标准和安全要求。

路肩及中央分隔带施工方案

路肩及中央分隔带施工方案

江西省金溪至抚州高速公路建设项目P1合同段(K0+000-K19+000)路肩及中央分隔带施工方案山东省公路建设(集团)有限公司金溪至抚州高速公路P1标段项目经理部路肩及中央分隔带施工方案一、工程概况由我山东省公路建设(集团)有限公司承建的金抚高速P1合同段,起讫桩号K0+720-K19+000,主线全长18.280Km,总工期20个月。

依据设计图纸在主线及互通匝道填方段路面结构层边缘实施干砌片石护肩墙,在挖方段边沟与路面结构层之间回填未筛分碎石,并且使用10cm厚现浇C25混凝土加固路肩,工程量为:厚10cmC25混凝土34959.7m2,未筛分碎石9490.6 m3,干砌片石13894.9 m3。

依据设计图纸在路线中线实施宽度为2m的中央分隔带,工程量为:回填种植土19212m3,Φ10cm纵向软塑透水管16884m,集水井426个,碎石渗沟16884m。

二、编制依据1、金抚高速P1标《两阶段施工图设计》第一册、第二册、第三册。

2、《公路工程质量检验评定标准》(JTGF80/1-2004)。

3、其他相关技术规范。

三、施工准备1、护肩墙施工准备(1)投入本工程的人员(2)片石、碎石、水泥、砂子、Φ75mmPVC横向排水管等原材料进场数量充足并经监理工程师检验合格,M7.5砂浆、C25混凝土配合比已得到总监办批复。

(3)本工程使用的装载机、运输车、混凝土运输车、振捣棒等机械已进场并保持性能良好,钢模板、小推车等小型机具已到位。

2、中央分隔带施工准备(1)投入本工程的人员(2) 碎石、水泥、砂子、沥青、透水土工布、防渗土工布、Φ10cm纵向软塑透水管等原材料进场数量充足并经监理工程师检验合格,M10砂浆、C20混凝土配合比已得到总监办批复。

(3)本工程使用的装载机、运输车、沥青洒布车、混凝土运输车等机械已进场并保持性能良好,沥青喷枪、钢模板、小推车等小型机具已到位。

四、施工工艺1、护肩墙施工工艺(1)砌筑干砌片石填方段水泥稳定碎石中基层施工完毕并养护期满,在其边部外约120cm(琅琚互通匝道95cm)的宽度内采用堆砌的工艺将片石砌筑成内坡面竖直外坡面1:1.5的砌体,选取的片石不应风化,其强度不小于30Mpa,最小边长不小于30cm。

中分带及土路肩填土施工方案

中分带及土路肩填土施工方案

中分带及土路肩填土施工方案1、工程概况连霍高速公路洛阳至三门峡段高速公路于2001年建成通车,设计时速100km/h,路基宽24.5m。

本工程是对连霍高速公路洛阳至三门峡段进行拓宽改建,改扩建标准为双向八车道高速公路。

全长195公里(其中双侧整体式加宽50.68公里,单侧整体式加宽112.06公里,单侧分离式加宽32.17公里),设计速度为100 km/h。

本标段为LM-3标,标段起点LK56+000,终点RK80+100,拓宽路线长约24.1km,拓宽后为双向8车道,标段主要施工内容有:水泥稳定碎石底基层、基层、改性乳化沥青封层、沥青混凝土铺筑(4cmAC-13C+6cmAC-20C+10cmATB-25)。

老路部分:老路铣刨、老路修补加罩、老路病害处理。

辅路、匝道等部分:水稳基层、改性乳化沥青封层、沥青混凝土铺筑等。

按照现场施工情况和工艺流程,我项目经理部拟定于2013年9月1日开始中分隔带及土路肩填土的施工。

2、施工进度计划3、施工工艺流程中分带工艺流程土路肩填土工艺流程4、施工准备为满足中分带和土路肩填土的施工要求,配备了相应的人员、机械和材料。

4.1人员配置4.2机械设备在施工前做好对机械设备的保养和调试工作,加好油和水,确保施工过程中不出现妨碍施工进度和工程质量的故障。

4.3材料准备根据本附属工程中分带及土路肩填土原材料土的设计指标和规范要求,及对土的需用量,选择能够满足工程质量和进度要求的土源。

1)土:素土,同填筑路基的上层料。

4.4测量准备水准点、导线点加密复测已经完成,成果得到批复。

测量组按照设计图纸,进行施工放样,每20m放一控制桩,并用石灰撒出施工边线。

按照设计宽度及高度要求进行分层施工。

施工过程中对有疑问的边线或者超过允许偏差的,测量进行复测予以调整。

5、施工上基层施工完并经监理工程师验收合格后,向监理工程师报验工作面准备情况,合格后即可组织施工。

5.1中分带填土施工方法5.1.1施工时分2次、4层填筑,采用人工配合机械上土、自卸车运输、小型打夯机夯实、填土用填筑路基的上层料。

中央分隔带排水管施工工艺流程详细步骤

中央分隔带排水管施工工艺流程详细步骤

中央分隔带排水管施工工艺流程详细步骤下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!中央分隔带排水管施工工艺流程详解一、施工前准备阶段1. 设计审查:首先,需要对中央分隔带排水管的设计方案进行详细的审查,确保设计方案符合工程要求和规范,同时考虑地形、地质、交通等因素。

中央隔离带施工要点 PPT

中央隔离带施工要点 PPT

中央分隔带施工 一、路缘石安装 1、测量放样,放出两边路缘石的中心位置测路缘石控制桩,直线段 桩距10m,曲线段桩距不大于5m,按照设计高程进行控制测量。 2、定出线位后。清洁要安装路缘石的基层面,保证安装路缘石的基 层面上清洁湿润。 3、安装路缘石砂浆垫层及勾缝砂浆均采用M7.5水泥砂浆,统一采用 坐浆法施工,垫层砂浆厚10mm,安装时,先用线绳控制路缘石的直 顺度,再用水平尺进行检查,合格后采用高标号的水泥砂浆设计进行 勾缝。路缘石砌筑应平顺,相邻路缘石缝用8mm厚木条或塑料条控 制,缝隙宽不应大于10mm,相邻路缘石的缝隙应封严且均匀一致, 路缘石与路面无缝隙、不漏水。
10m分段,中间设 置伸缩缝,塞沥青麻

超高路段纵向排水沟 ∅ 3cm泄水孔,间距 15cm
底部为现浇8CM 混凝土
反虑土工布包 裹225横向排 水管排水口
纵向排水沟 集水井 纵向排水沟
225横向排水 管
急流槽
砼路肩块施工
1、准确放出路基边线,间距为直线段每10米一个桩,曲线段每5米一个桩。安 装时挂线,保证预制块的线型及高程。预制块分上、下两层安装。
回填种 植土
通讯管
三、纵向排水沟施工工艺
①测量放线 纵向排水沟均得在下基层检验合格后在中分带旁左侧路缘带安装钢筋、支模浇 筑。根据设计图放线:尺寸为宽40cm(其中两侧现浇混凝土各厚10cm),深 38cm(其中底面现浇混凝土8cm,顶面砼盖板厚8cm)。 ②钢筋安装
钢筋的安装位置、间距、保护层及各部分钢筋的大小尺寸,均应符合施工图
2.安装防渗土工布 3、碎石回填 在安装过程中,安装完一层预制块即可回填碎石至预制块顶面,待安装完第二 层预制块后,便可将碎石回填至设计高度。
防渗土工布
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

监理程序
为规范施工,统一全线中央分隔带施工档案管理,对 中央分隔带工艺施工档案作以下要求,请严格遵照执行。 1、方案审批,应有驻地办、总监办审批的开工报告,
严格执行首件认可制度,档案资料齐全。
2、硅芯管、防水土工布材料选择要严格按照设计、 合同文件经过监理工程师认可,检测合格,并附质量检测 合格证明。档案资料要及时整理存档。
四、纵断抬高80cm,且原中分带为现浇封闭路段;
五、扩建中线偏移且距旧路距离A>S>A/2
工程概况
根据初步设计方案,中分带改造主要有以下七种方案: 一、纵断抬高≥80cm,且中分带为培土绿化路段; 二、纵断抬高≥80cm,且中分带为预制或现浇路段; 三、纵断抬高<80cm,且原中分带在新护栏范围内;
四、纵断抬高80cm,且原中分带为现浇封闭路段;
五、扩建中线偏移且距旧路中线距离A>S>A/2 六、扩建中线偏移且距旧路中线距离A/2+100>S>A
工程概况
根据初步设计方案,中分带改造主要有以下七种方案: 一、纵断抬高≥80cm,且中分带为培土绿化路段; 二、纵断抬高≥80cm,且中分带为预制或现浇路段; 三、纵断抬高<80cm,且原中分带在新护栏范围内;
3、熟悉各道工序检验项目及标准。
二、机具准备 路面切割机、挖掘机、运输车、压路机、小型夯击、 清扫工具、开槽机及能够满足现场需求的其他设备。
施工准备
施工准备
施工准备
三、材料准备 1、硅芯管按指定入围厂家购买合格产品。 2、8%或5%石灰土场外集中拌合。 3、普通河沙,细度模数为3.7—2.3的中粗砂。
施工工艺
二、操作工艺 6、反开挖管线槽 待灰土板结后,测量队测放出硅芯管槽位置,采用柴 油切割机对灰土面进行切割,或采用开槽机开挖管线槽,
确保深度满足设计要求。
开挖完成后对管线槽内进行清理,确保管槽内平整干 净,无残留灰土。
施工工艺
二、操作工艺 7、铺设防水土工布 铺设防水土工布时。确保防水土工布平顺铺设。同时 保证土工布接茬搭接长度满足30cm以上。
施工工艺
二、操作工艺 4、清理基槽 机械开挖后,利用人工将边角、竖直面、底面浮土进 行清理,必要的情况下用人工对基槽进行局部修整。
施工工艺
二、操作工艺 5、灰土回填 基坑清理完成后,回填5%或8%灰土采用场外集中拌
制,自卸车运至施工现场,装载机将其填入基槽内,采用
小型夯实机或压路机对灰土进行夯实,施工后做到工完料 净。 回填灰土压实后顶面标高宜控制在护栏基座底面标高。 以满足硅芯管埋设的深度,也便于安装护栏基座。
点。并根据外边缘测点各向中间返50cm,将施工线固定
在放样点上,用洒灰车布设灰线且确保清晰、顺直。
施工工艺
二、操作工艺 2、切割沥青路面松散层 按照测量所放出的施工线,采用柴油切割机沿灰线进 行切割,切割厚度为6cm。切割过程中应确保不破坏中央
分隔带以外老路面层且顺直。
施工工艺
二、操作工艺 3、挖除松散层 沿切割线将老路中央分隔带内松软土层进行挖除,开 挖后沟槽竖直,严禁损坏新加铺路面。
团结进取 求实创新
河北省京石改扩建筹建处
前言
为推行京石改扩建标准化施工管理,明确中央
分隔带施工作业的工艺流程、操作要点和相应的工
艺标准,指导、规范后续中央分隔带施工,特制订 本工艺。
工程概况
根据初步设计方案,中分带改造主要有以下七种方案: 一、纵断抬高≥80cm,且中分带为培土绿化路段:
工程概况
4、合格的防水土工布
5、乳化沥青 6、C15现浇混凝土
施工工艺
一、工艺流程 测量放样—切割沥青路面松散层—挖除松散层—清理 基槽—灰土回填(或C15砼)—反开挖管线槽—铺设防水 土工布—填砂—埋设硅芯管。
施工工艺
二、操作工艺 1、测量放样 按设计坐标,测放出路线中心线,并按10-20m间距设 桩。再根据中线桩向两侧用钢尺量出护栏安装外边缘线定
施工工艺
二、操作工艺 9、埋设硅芯管 防水土工布铺设完成后,向硅芯管槽内回填10cm中粗 砂,铺设硅芯管,且将每个管进行标识及固定,并用中粗 砂回填通信管道槽且回填至8%灰土顶面(护栏基础底)。
施工工艺
三、工艺施工原则 1、先清理松散层,将老路面松散部分清理掉,并按图 纸要求换填灰土或混凝土。 2、对于纵断抬高≥80cm路段,在铺设2层28cm水稳
监理程序
5、完工验收, 中央分隔带完工,由驻地监理工程师 亲自组织验收,签字认可并及时留取影像资料。各驻地办、 施工单位严格加强管理,明确专职人员负责,认真检测,
真实地填写原始记录、档案资料,保证资料齐全、数据真
实可靠。
汇报完毕
谢谢!
监理程序
3、严格执行监理对基坑验收制度。 中央隔离带开挖, 几何尺寸监理验收要有影像资料。建立中央分隔带施工档 案,档案填写要及时、详实、整洁、内容齐全。影像要清
晰、全面。资料要及时整理存档。
4、中间工序验收,每道工序必须监理工程师验收, 中央隔离带分段基槽开挖、硅芯管埋设验收要有影像资料, 照片显示桩号、技术负责人姓名,监理员经现场监理工程 师批准后进行下道工序施工。
时将硅芯管槽位置预留好。水稳铺设完成后方可进行硅芯
管的铺设。
施工工艺
四、施工注意事项 1、为满足硅芯管防冻的要求。管槽开挖深度必须在护 栏基座底面标高以下位置。 2、为确保护栏安装的线型美观舒适,灰土或混凝土换
填之前需进行标高控制,基座底部尽量预留1cm砂浆找平
层。 3、硅芯管埋设前需对硅芯管进行梳理,并用包装带 进行绑扎。杜绝扭曲变形现象。
根据初步设计方案,中分带改造主要有以下七种方案: 一、纵断抬高≥80cm,且中分带为培土绿化路段; 二、纵断抬高≥80cm,且中分带为预制或现浇路段;
工程概况
根据初步设计方案,中分带改造主要有以下七种方案: 一、纵断抬高≥80cm,且中分带为培土绿化路段; 二、纵断抬高≥80cm,且中分带为预制或现浇路段; 三、纵断抬高<80cm,且原中分带在新护栏范围内;
四、纵断抬高80cm,且原中分带为现浇封闭路段;
五、扩建中线偏移且距旧路中线距离A>S>A/2 六、扩建中线偏移且距旧路中线距离A/2+100>S>A 七、扩建中线偏移且距旧路中线距离S>A/2+100
施工准备
一、技术准备 1、编制施工技术方案、交底,明确施工人员责任并保 持施工人员的相对稳定。况
根据初步设计方案,中分带改造主要有以下七种方案: 一、纵断抬高≥80cm,且中分带为培土绿化路段; 二、纵断抬高≥80cm,且中分带为预制或现浇路段; 三、纵断抬高<80cm,且原中分带在新护栏范围内;
四、纵断抬高< 80cm,且原中分带为现浇封闭路段;
工程概况
根据初步设计方案,中分带改造主要有以下七种方案: 一、纵断抬高≥80cm,且中分带为培土绿化路段; 二、纵断抬高≥80cm,且中分带为预制或现浇路段; 三、纵断抬高<80cm,且原中分带在新护栏范围内;
