完全免费——AutoCAD使用技巧大全
autocad使用技巧
autocad使用技巧AutoCAD 是一款广泛应用于建筑设计、土木工程、机械设计等领域的电脑辅助设计软件。
它的功能强大，但有时候也会让使用者感到困惑。
下面将介绍一些 AutoCAD 使用技巧，帮助使用者更高效地使用这个软件。
首先，让我们从画线开始。
在 AutoCAD 中，可以通过指定线段的两个端点来绘制直线。
如果想绘制平行于已有直线的线段，可以使用“偏移”命令。
通过指定一个距离，AutoCAD 会自动绘制平行于已有直线的线段。
接下来是图层的使用。
图层可以帮助我们更好地组织图纸。
可以通过创建不同的图层，分别绘制不同的对象。
使用图层可以方便地控制哪些对象被显示和隐藏。
除了使用图层外，还可以使用图块。
图块是指在 AutoCAD 中创建的可以重复使用的对象。
通过定义图块后，可以在需要的地方插入图块，提高工作效率。
在操作 AutoCAD 时，经常会使用到撤销和重做命令。
撤销命令可以撤销最近的操作，而重做命令可以恢复最近被撤销的操作。
这两个命令可以帮助我们纠正错误。
另外，了解一些快捷键也可以提高使用效率。
例如，按下“F3”键可以切换图形的显示方式，按下“F8”键可以切换蓝色中心点的显示。
除了上述的技巧，还有一些进阶操作可以进一步提高AutoCAD 的使用效率。
例如，使用参数化设计可以通过调整参数来改变设计。
通过定义参数和约束条件，可以快速修改和控制设计。
还可以使用自定义命令来简化复杂的操作，提高设计效率。
此外，还可以利用 LISP 程序来自动化繁琐的操作。
LISP 是一种程序语言，可以通过编写程序来实现各种功能。
例如，可以编写一个自动标注图纸的LISP 程序，将大大简化标注的过程。
总之，AutoCAD 是一款功能强大的软件，但也需要掌握一些技巧来提高使用效率。
通过了解快捷键、图层和图块的使用，以及掌握更高级的操作技巧，可以更加高效地使用AutoCAD，并在设计过程中节省时间和精力。
CAD操作技巧全攻略个必备的快捷键总汇
CAD操作技巧全攻略个必备的快捷键总汇CAD操作技巧全攻略：个人必备的快捷键总汇CAD（计算机辅助设计）是现代工程设计中广泛使用的一种工具。
无论是建筑设计、机械设计还是其他领域，CAD的应用都无可替代。
然而，针对CAD的操作技巧并不是每个人都能轻松掌握的。
本文将为大家详细介绍一些CAD操作的技巧和快捷键，帮助你提高工作效率并成为一名合格的CAD设计师。
一、基础操作技巧1. 放大和缩小视图在CAD软件中，你可以使用快捷键来放大或缩小画面。
常见的操作是使用鼠标滚轮向前滚动来放大画面，向后滚动来缩小画面。
此外，你还可以使用“+”和“-”键来实现放大和缩小的功能。
2. 平移视图当你需要在CAD中平移视图时，可以按住鼠标中键并拖动来移动视图。
这种方式比使用滚动条或者导航栏更方便快捷。
3. 选择对象在CAD中，我们经常需要选择特定的对象进行操作。
你可以使用鼠标或键盘的快捷键来选择对象。
按住Shift键并单击鼠标左键可以进行多选择，按住Ctrl键并单击可以取消已选择的对象。
二、常用快捷键1. 绘图命令- 直线命令：L- 矩形命令：R- 圆命令：C- 弧命令：A- 多边形命令：PL2. 修改命令- 剪切命令：TRIM- 移动命令：MOVE- 旋转命令：ROTATE- 缩放命令：SCALE- 镜像命令：MIRROR 3. 查看命令- 首选项设置：OPTIONS - 追踪设置：OSNAP- 图层管理：LAYER- 显示/关闭网格：GRID- 过滤对象：FILTER三、效率提升技巧1. 使用快捷键了解并熟练掌握CAD软件的快捷键是提高工作效率的关键。
通过使用快捷键，你可以在操作中省去繁琐的鼠标点击，并且可以快速切换不同的命令。
2. 利用自定义工具栏CAD软件通常支持自定义工具栏和快捷菜单。
你可以根据自己的工作需求，将常用的工具和命令添加到自定义工具栏中，以便快速访问和使用。
3. 使用命令别名CAD软件允许用户为常用的命令设置别名，并通过键盘输入别名来执行命令。
史上最全面的cad使用技巧
一、cad的快捷键1. 创建直线的快捷方式是L+空格2. 创建圆的快捷方式是C+空格3. 创建圆弧的快捷方式是A+空格4. 创建矩形的快捷方式是REC+空格5. 创建点的快捷方式是PO+空格6. 创建单行文本的命令是DT7. 创建多行文本的命令是MT8. 创建填充的命令是H9.将已经画出的线段延伸到某一线段EX+空格10.将已经画出的矩形倒圆角F+空格11.修剪绘图过程中多余的线TR+空格12. 修改文本ED+空格13. 移动命令是M+空格;14. 旋转命令的快捷方式是RO+空格15. 偏移命令的快捷方式是O+空格16. 镜像命令的快捷方式是MI+空格17. 复制命令的快捷方式是CO+空格18. 局部观察平面图细节时,通常使用Z+空格19. 可以在工作区看到实时缩放的放大镜Z+空格+空格20. 平移视图的快捷方式是P+空格21. 通过平移视图平移视图P+空格22.返回上一视图Z+空格+P+空格23. 全局显示自己绘的平面图Z+空格+A+空格24. 快捷方式CTRL＋P代表打印文件25. 快捷方式CTRL＋C代表复制26. 快捷方式CTRL＋V代表粘贴27. 快捷方式CTRL＋X代表剪切28. 新建文件的快捷方式是CTRL＋N29. 在CAD里寻求帮助时,可直接点击F130. 正交的快捷方式是F831. 打开和关闭对象捕捉工具的快捷方式是F332. 直线标注的快捷方式是DLI+空格33. 调整文字样式可以通过ST+空格快捷方式实现34. 重新生成的快捷方式是R+ E+空格35. 设置捕捉模式可以通过快捷方式实现OS+空格36.ENTER键可以重复上一次的操作37. 刷新的快捷键是RE+空格38. AutoCAD系统中，想取消正在执行的命令可用ESC39. 设置捕捉模式的快捷键是OS40. 旋转命令的快捷方式是RO41. 计算面积的快捷键是AA42. 平移的快捷键是P+空格43. 最常用的标注快捷键是DLI44. 直线的快捷方式是LINE45. 创建圆的快捷键C46. 偏移命令的快捷方式是O47.可以修改文本ed二、50个技巧1、文字镜像如何设置转动与不转动A、在镜像前，输入MIRRTEXT指令B、输入新值0 代表不转动；输入新值1代表转动C、MIRRTEXT指令完成后，输入MI镜像指令就OK了2、CAD的版本转换A、CAD高版本可以打开所有低版本的图纸B、CAD低版本不可以打开高版本的图纸C、高版本转成低版本的方法，直接点击另存为，将文件类型可以改成任意的低版本D、将低版本转换成高版本，就比较复杂了，需要第三方软件，也就是版本转换器。
CAD使用技巧
七个命令让你成为CAD高手一、绘制基本图形对象1、几个基本常用的命令1.1、鼠标操作通常情况下左键代表选择功能，右键代表确定“回车”功能。
如果是3D鼠标，则滚动键起缩放作用。
拖拽操作是按住鼠标左键不放拖动鼠标。
但是在窗口选择时从左往右拖拽和从右往左拖拽有所不同。
窗选：从左往右拖拽选中实线框内的物体，框选：从右往左拖拽选中虚线框内的物体和交叉的物体，1.2、Esc取消操作：当正在执行命令的过程中，敲击Esc键可以中止命令的操作。
1.3、撤销放弃操作：autocad支持无限次撤销操作，单击撤销按钮或输入u,回车。
1.4、AutoCAD中，空格键和鼠标右键等同回车键，都是确认命令，经常用到。
1.5、经常查看命令区域的提示，按提示操作。
2、绘制图形的几个操作这是cad的绘图工具条，在使用三维算量往往不需要使用，因此已把该工具条隐藏。
为了了解cad概念，以下介绍几个基本的命令。
2.1绘制直线：单击工具条直线命令或在命令行中输入L，回车。
在绘图区单击一点或直接输入坐标点，回车，接着指定下一点，回车，重复下一点，或回车结束操作。
或者输入C闭合。
举例：绘制一个三角形的三个边：命令行输入：L 回车指定第一个点：单击一点：回车。
重复单击另一点，回车。
输入：C回车。
直线闭合，形成一个三角形。
2.2绘制多段线：多段线是由一条或多条直线段和弧线连接而成的一种特殊的线，还可以具备不同宽度的特征。
快捷键：PL。
在三维算量中定义异形截面、手绘墙、梁等时常用。
举例：绘制一个异形柱截面命令行输入：PL，回车。
指定下一点，输入w(宽度)，输入1，回车，修改了多段线线的宽度为1。
输入快捷键F8，使用cad的正交功能，,保持直线水平，输入：500。
输入：A,开始绘制圆弧，单击另一点绘制一个圆弧。
输入：L,切换到绘制直线，单击一点，绘制一段直线。
输入：A，绘制一个圆弧与开始点闭合为一个界面形状。
接下来就可以定义一个异形截面的柱，来选择该多段性即可。
AutoCAD学习技巧
AutoCAD学习技巧AutoCAD是一款广泛用于工程绘图和设计的CAD软件，它的功能强大且灵活，可以满足各种绘图和设计需求。
对于初学者来说，掌握AutoCAD的技巧是非常重要的，能够帮助提高绘图效率和质量。
下面我将分享一些关于AutoCAD学习技巧，希望能够帮助到大家。
一、学习基础知识学习AutoCAD首先要掌握一些基础知识，比如如何启动软件、如何创建新文件、如何绘制线条、如何使用基本工具等。
这些基础知识对于后续的学习和使用非常重要，建议大家在开始学习AutoCAD时要认真学习和掌握这些内容。
二、熟练使用快捷键在AutoCAD中，快捷键是非常重要的，能够极大地提高我们的绘图效率。
使用“L”键可以快速启动直线命令，“C”键可以启动圆弧命令，使用快捷键能够减少我们在菜单栏和工具栏上的操作，从而更加高效地完成绘图任务。
三、掌握坐标和距离在绘图时，我们需要准确地掌握坐标和距离，这对于绘制精确的图形非常重要。
在AutoCAD中，我们可以通过输入坐标和距离来准确定位和绘制图形，要熟练掌握这些功能并学会如何使用。
四、熟练使用命令AutoCAD有众多的绘图命令，我们需要熟练掌握这些命令，比如直线、圆弧、多段线、偏移、修剪等等。
熟练使用这些命令能够帮助我们更加高效地完成绘图任务，建议大家多练习和熟悉这些命令。
五、学会使用图层在AutoCAD中，使用图层可以帮助我们更好地组织和管理绘图内容，使得我们的绘图更加清晰和规范。
建议大家学会使用图层，并养成良好的图层管理习惯。
六、掌握修改命令在绘图过程中，我们经常需要对已经绘制的图形进行修改和调整，要熟练掌握各种修改命令，比如移动、复制、旋转、拉伸等等。
只有掌握了这些修改命令，我们才能更好地应对图纸修改的需求。
七、学会使用实体建模除了2D绘图外，AutoCAD还有强大的3D建模功能，我们可以使用这些功能进行三维建模和设计。
建议大家学会使用AutoCAD的实体建模功能，并了解一些基本的三维建模原理，这对于今后的设计工作非常有帮助。

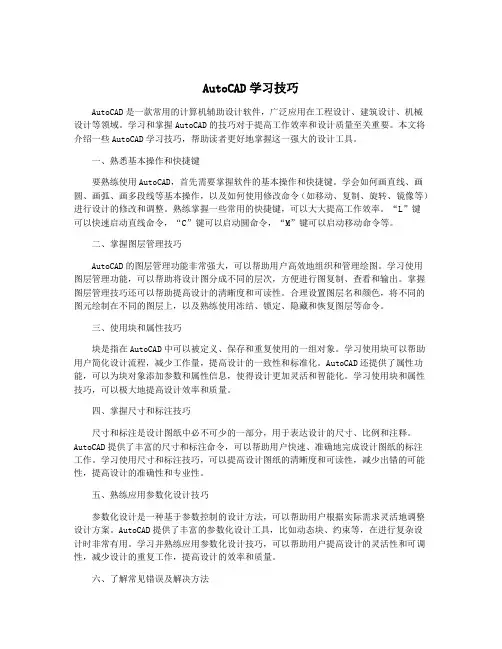

AutoCAD学习技巧
AutoCAD学习技巧AutoCAD是一款常用的计算机辅助设计软件，广泛应用在工程设计、建筑设计、机械设计等领域。
学习和掌握AutoCAD的技巧对于提高工作效率和设计质量至关重要。
本文将介绍一些AutoCAD学习技巧，帮助读者更好地掌握这一强大的设计工具。
一、熟悉基本操作和快捷键要熟练使用AutoCAD，首先需要掌握软件的基本操作和快捷键。
学会如何画直线、画圆、画弧、画多段线等基本操作，以及如何使用修改命令（如移动、复制、旋转、镜像等）进行设计的修改和调整。
熟练掌握一些常用的快捷键，可以大大提高工作效率。
“L”键可以快速启动直线命令，“C”键可以启动圆命令，“M”键可以启动移动命令等。
二、掌握图层管理技巧AutoCAD的图层管理功能非常强大，可以帮助用户高效地组织和管理绘图。
学习使用图层管理功能，可以帮助将设计图分成不同的层次，方便进行图复制、查看和输出。
掌握图层管理技巧还可以帮助提高设计的清晰度和可读性。
合理设置图层名和颜色，将不同的图元绘制在不同的图层上，以及熟练使用冻结、锁定、隐藏和恢复图层等命令。
三、使用块和属性技巧块是指在AutoCAD中可以被定义、保存和重复使用的一组对象。
学习使用块可以帮助用户简化设计流程，减少工作量，提高设计的一致性和标准化。
AutoCAD还提供了属性功能，可以为块对象添加参数和属性信息，使得设计更加灵活和智能化。
学习使用块和属性技巧，可以极大地提高设计效率和质量。
四、掌握尺寸和标注技巧尺寸和标注是设计图纸中必不可少的一部分，用于表达设计的尺寸、比例和注释。
AutoCAD提供了丰富的尺寸和标注命令，可以帮助用户快速、准确地完成设计图纸的标注工作。
学习使用尺寸和标注技巧，可以提高设计图纸的清晰度和可读性，减少出错的可能性，提高设计的准确性和专业性。
五、熟练应用参数化设计技巧参数化设计是一种基于参数控制的设计方法，可以帮助用户根据实际需求灵活地调整设计方案。
AutoCAD提供了丰富的参数化设计工具，比如动态块、约束等，在进行复杂设计时非常有用。
AutoCAD使用技巧
AutoCAD使用技巧CAD技巧一）【CTrl+N无效时之解决办法】众所周知CTRL+N是新建命令，但有时候CTRL+N则出现选择面板，这时只需到OP选项里调下设置操作：OP（选项）--系统---右侧有一个启动（A显示启动对话框B不显示启动对话框），选择A则新建命令有效，反则无效2.【Ctrl键无效之解决办法】有时我们会碰到这样的问题，比如CTRL+C（复制），CTRL+V （粘贴）CTRL+A（全选）等一系列和CTRL键有关的命令都会失效，这时你只需到OP选项里调一下，操作：OP（选项）--用户系统配置--WINDOWS标准加速键（打上勾），WINDOWS 标准加速键打上勾后，和CTRL键有关的命令则有效，反之失灵3.【填充无效时之解决办法】有的时候填充时会填充不出来，除了系统变量需要考虑外，还需要去OP选项里检查一下，OP--显示--应用实体填充（打上勾）4.【加选无效时之解决办法】AD正确的设置应该是可以连续选择多个物体，但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体，这时可以如下解决，进入OP（选项）--选择--SHIFT键添加到选择集（把勾去掉），用SHIFT键添加到选择集“去掉勾”后则加选有效，反之加选无效★命令：PICKADD 值：0/15.【CAD命令三键还原】如果CAD里的系统变量被人无意更改，或一些参数被人有意调整了怎么办，这时不需重装，也不需要一个一个的改，操作：OP选项--配置--重置，即可恢复，但恢复后，有些选项还需要一些调整，例如十字光标的大小等~5.【鼠标中键不好用怎么办呀】正常情况下，CAD的滚轮可用来放大和缩小，还有就是平移（按住），但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人，这时只需调下系统变量mbuttonpan即可，初始值：1，0 支持菜单 (.mnu) 文件定义的动作，1 当按住并拖动按钮或滑轮时，支持平移操6.【命令行中的模型，布局不见是的解决办法】op--选项--显示--显示布局和模型选项卡（打上勾即可）7.【CAD技巧】还在为你做图慢而烦恼吗，还是为你的手指短而够不着回车键而烦脑吗，哦~~~，让我们忘了这一切吧，众所周知，确定键有两个，一个是“回车”另一个则是“空格”，但现在就让我们用右键来代替他们吧，OP选项--用户系统配置---绘图区域中使用快捷菜单（打上勾）自定义右键，单击进去--把所有的重复上一个命令打上勾，试下，右键是不是有确定的攻效了，首推：希望大家能养成右键确定这个习惯，其次：空格键次之，烦感：千万不要用回车键确定，8.【图形里的圆不圆了咋办呀】经常做图的人都会有这样的体会，所画的圆都不圆了，当然，学过素描的人都知道，圆是有很多折线组合而成，这里就不多说了，一个命令搞定它，命令：RE~即可9.【图形窗口中显示滚动条】也许有人还用无滚轮的鼠标，那么这时滚动条也许还有点作用（如果平移不太会用），op--显示--图形窗口中显示滚动条即可10.【保存的格式】OP--打开和保存--另存为2000格式，为什么要存2000格式呢，因为CAD版本只向下兼容，这样用2002 2004 2006都可以打开了，方便操作11.【如果想下次打印的线型和这次的一样怎么办】换言之.【如何保存打印列表】，op选项--打印--添加打印列表，但在这之前，你得自己建立一个属于自己的例表，表告诉我你不会建12.【如果在标题栏显示路径不全怎么办】op选项--打开和保存---在标题栏中显示完整路径（勾选）即可13.【目标捕捉（OSNAP）有用吗】？答：用处很大。
AUTOCAD应用技巧
AUTOCAD应用技巧1．在AutoCAD中有的时候有交叉点标记在鼠标点击处产生，用BLIPMODE命令，在提示行下输入OFF可消除它。
2．有的用户使用AutoCAD时会发现命令中的对话框会变成提示行，如打印命令，操纵它的是系统变量CMDDIA，关掉它就行了。
3．椭圆命令生成的椭圆是以多义线还是以椭圆为实体是由系统变量PELLIPSE决定，当其为1时，生成的椭圆是PLINE。
4．CMDECHO变量决定了命令行回显是否产生，其在程序执行中应设为0。
5．DIMSCALE决定了尺寸标注的比例，其值为整数，缺省为1，在图形有了一定比例缩放时应最好将其改为缩放比例。
6．BREAK将实体两点截开，在选取第二点时如用"@"来回答，可由第一点将实体分开。
7．CAD的较高版本中提供了形位公差标注，但圆度及同轴度中的圆不够圆，事实上，AutoCAD中常见符号定义都在AutoCAD安装目录下SUPPORT子目录下的gdt.shp 文件中，其中2号与4号字符定义了圆形的形状，圆的弧度竟为127°，但不太好改正之（如改为90°更不好看）。
8．空心汉字字形如使用AutoCAD R14中的BONUS功能（一定要完全安装AutoCAD，或者自定义安装时选了它），有一个TXTEXP命令，可将文本炸为线，对做立体字十分有用。
9．AutoCAD R14的BONUS中有一个ARCTEXT命令，可实现弧形文本输出，使用方法为先选圆弧，再输入文本内容，按OK。
10．BONUS中还有一个有用的命令，即MPEDIT，用它将多个线一齐修改为多义线，再改它的线宽。
11．image命令在R14中代替了R13中的BMPIN、PCXIN之类命令，它将位图嵌入文件中，只用来显示，如炸开就成了空框架，如何使PCXIN等命令重现？请将R13安装目录下的RASTERIN.EXE拷入R14下，用appload将其装入，然后就能够将位图导入（可编缉，可炸开）了。
AutoCAD绘图技巧与快速操作指南
AutoCAD绘图技巧与快速操作指南AutoCAD是一款广泛应用于建筑、工程和制图行业的CAD软件，具有强大的绘图和设计功能。
为了提高绘图效率和准确性，以下是一些AutoCAD绘图技巧和快速操作指南，帮助您更加高效地使用这个软件。
一、利用快捷键和命令1. 快捷键熟练掌握AutoCAD的快捷键可以大大提高操作效率。
例如，Ctrl+C和Ctrl+V可以分别用于复制和粘贴选中的对象，Ctrl+Z可以撤销最近的操作，Ctrl+A可以选择所有对象，Ctrl+S可以保存绘图。
更多常用的快捷键可以通过AutoCAD的帮助文档进行查询。
2. 命令AutoCAD提供了丰富的命令，通过输入命令名称或者快捷键来快速执行相应的操作。
例如，线条命令可以通过输入“line”来启动，然后按照提示逐步绘制直线。
掌握一些常用的命令，可以大大提高绘图速度和准确性。
二、合理设置绘图参数1. 单位设置在开始绘图之前，建议先设置好绘图的单位。
可以通过输入命令“units”来打开单位设置对话框，根据需要选择合适的单位，如毫米、厘米或英尺。
设置好单位后，绘图时就可以按照实际尺寸进行操作，避免后续出现尺寸不准确的问题。
2. 图层管理图层是AutoCAD中非常重要的概念，可以用于对绘图中的各个元素进行分组管理和控制显示。
合理使用图层可以使绘图更加清晰和易于编辑。
可以通过命令“layer”来管理图层，并设置不同图层的颜色、线型和线宽等属性。
三、利用实体和编辑工具1. 绘制线条直线是绘图中最基本的元素之一。
可以使用线条命令或直接输入坐标点来绘制直线。
如果需要绘制平行线或垂直线，可以使用相应的约束条件或构造线工具。
2. 创建多边形AutoCAD提供了多边形命令用于绘制正多边形或不规则多边形。
可以通过指定中心点和半径、指定边数或指定各个顶点来创建多边形。
多边形功能可以应用于绘制建筑物外立面或机械零件的边界。
3. 编辑对象AutoCAD提供了多种编辑对象的工具，例如移动、复制、旋转和缩放等。
CAD技巧——命令全集
CAD技巧——命令全集一、绘图命令：1.线命令：绘制直线时，可以通过输入坐标、长度或角度来快速绘制直线。
2.圆命令：绘制圆时，可以选择通过输入直径或半径来绘制圆。
3.弧命令：绘制弧时，可以选择通过输入半径和角度来绘制弧。
4.矩形命令：绘制矩形时，可以选择通过输入长度和宽度来绘制矩形。
5.多段线命令：绘制复杂的曲线时，可以使用多段线命令，可以通过输入每个点的坐标或使用鼠标来绘制曲线。
二、修改命令：1.移动命令：可以选择对象后输入目标位置来移动对象。
2.复制命令：可以选择对象后输入目标位置来复制对象。
3.旋转命令：可以选择对象后输入旋转角度来旋转对象。
4.缩放命令：可以选择对象后输入缩放比例来缩放对象。
5.偏移命令：可以选择对象后输入偏移距离来复制对象并向一侧平移。
三、绘图工具命令：1.图层命令：可以使用图层命令来管理绘图中的各个图层，可以设置图层属性，如颜色、线型和线宽等。
2.线型命令：可以使用线型命令来设置线型，如虚线、点线或实线等。
3.填充命令：可以选择闭合的图形后使用填充命令来填充颜色或纹理。
4.渐变命令：可以选择闭合的图形后使用渐变命令来填充渐变颜色。
5.测量命令：可以使用测量命令来测量图形或两点之间的距离或角度。
1.剪切命令：可以选择对象后剪切掉不需要的部分。
2.拆分命令：可以选择对象后拆分成多个独立的对象。
3.合并命令：可以选择多个对象后合并成一个对象。
4.倒角命令：可以选择两条线后在其交点处倒角。
5.圆角命令：可以选择两条线后在其交点处圆角。
五、绘图辅助命令：1.对齐命令：可以选择多个对象后进行对齐。
2.平移命令：可以选择对象后平移整个对象。
3.镜像命令：可以选择对象后进行镜像翻转。
4.旋转命令：可以选择对象后进行旋转。
5.缩放命令：可以选择对象后进行缩放。
六、注释命令：1.文字命令：可以选择需要注释的位置后输入文本。
2.标注命令：可以选择要标注的对象后输入标注信息，如尺寸或角度等。
AutoCAD学习技巧
AutoCAD学习技巧AutoCAD是一款广泛使用的计算机辅助设计软件，用于绘制和修改2D和3D图形。
本文将介绍一些有用的AutoCAD学习技巧，以帮助您更高效地使用该软件。
1. 学会使用快捷键AutoCAD有很多快捷键可以帮助您更快地完成操作。
例如，通过按下“L”键可以快速打开直线命令。
您可以在AutoCAD的命令窗口中查找每个命令的快捷键。
2. 掌握基本绘图命令AutoCAD有许多基本绘图命令，如直线、圆形、弧线等。
掌握这些命令非常重要，因为它们是构建更复杂图形的基础。
3. 利用对象捕捉功能AutoCAD的对象捕捉功能可以帮助您精确地定位图形元素。
您可以启用对象捕捉功能并调整捕捉点的类型和样式，以确保图形元素相互对齐。
4. 使用图层AutoCAD的图层功能可以帮助您将不同的图形元素分离开来，以便于修改和管理。
您可以创建不同的图层以包含不同的线条、文本和图形，然后通过打开或关闭每个图层来控制它们的可见性。
5. 编辑命令和选项AutoCAD提供了多种命令和选项来编辑图形元素。
例如，您可以使用修剪命令来裁剪图形元素或使用平移命令来移动它们。
请注意，这些命令可能会有不同的选项，因此请确保您了解每个命令的具体用途和功能。
6. 视图控制AutoCAD的视图控制功能可以帮助您查看和修改大型或复杂的图形。
您可以使用命令来放大、缩小、旋转和平移视图，以便更好地查看和编辑图形。
7. 使用模板AutoCAD模板可以帮助您快速创建和编辑具有特定属性和样式的图形。
例如，您可以创建一个标准模板，其中包含您通常使用的图形元素和属性，以便更快地进行设计和修改工作。
8. 使用块和属性9. 学会使用动态输入AutoCAD的动态输入功能可以帮助您输入命令和属性值更快和更准确。
启用动态输入后，当您输入命令或值时，它们将显示在图形中，以便您更好地了解正在进行的操作。
10. 学习LISP编程AutoCAD支持LISP编程语言，这是一种强大的编程语言，可用于自动化任务和创建自定义命令。
cad使用技巧和方法
cad使用技巧和方法一、基础操作1. 快捷键设置：熟练使用快捷键可以大大提高CAD绘图速度，建议将常用的命令设置为快捷键，并熟练掌握。
2. 命令提示：使用命令提示可以帮助您更好地掌握CAD命令的使用方法，并提高绘图效率。
3. 视图控制：熟练使用视图控制命令，如Zoom、Pan、Rotate等，可以帮助您更方便地查看和编辑图形。
二、绘图技巧1. 绘制直线：使用Line命令绘制直线时，可以通过输入@符号来绘制垂直或水平的直线。
2. 绘制圆：使用Circle命令绘制圆时，可以通过输入/符号来绘制正多边形。
3. 对象捕捉：熟练使用对象捕捉功能可以提高绘图的精度，例如通过捕捉交点和中心点来绘制直线和圆。
三、编辑技巧1. 选择对象：使用Select命令可以选择多个对象进行编辑，提高工作效率。
2. 移动对象：使用Move命令可以将对象移动到指定位置，并保持其方向和大小不变。
3. 修剪对象：使用Trim命令可以修剪多余的线段、圆弧等图形对象。
四、块与属性1. 创建块：使用Block命令可以将多个对象创建为一个块，方便重复使用。
2. 插入块：使用Insert命令可以将创建的块插入到图形中，方便快捷。
3. 属性编辑：使用Properties命令可以编辑块的属性，例如文字样式、线型等。
五、文字和标注1. 文字输入：使用Text命令可以输入单行或多行文字，方便标注和说明。
2. 标注设置：使用Dimension命令可以设置标注样式，包括线性标注、半径标注等。
3. 文字样式：使用Style命令可以设置文字样式，包括字体、大小、颜色等。
六、布局和打印1. 布局设置：使用Layout命令可以设置图纸布局，包括图框、标题栏等。
2. 打印设置：使用Print命令可以设置打印参数，包括打印机类型、纸张大小等。
3. 批处理打印：使用BatchPrint命令可以对多个图纸进行批处理打印，提高工作效率。
七、外部参照1. 外部参照插入：使用Xref命令可以将外部参照插入到当前图形中，方便与其他图形文件进行参考。
AutoCAD使用技巧大全集
AutoCAD使用技巧大全集AutoCAD是目前国内外使用最广泛的CAD软件，AutoCAD丰富的绘图命令，CAD绘图技巧1.如何替换找不到的原文字体？复制要替换的字库为将被替换的字库名，如：打开一幅图，提示未找到字体jd，你想用hztxt.shx替换它，那么你可以去找AutoCAD字体文件夹(font)把里面的hztxt.shx复制一份，重新命名为jd.shx,然后在把XX.shx放到font里面，在重新打开此图就可以了。
以后如果你打开的图包含jd这样你机子里没有的字体，就再也不会不停的要你找字体替换了。
2.如何删除顽固图层？方法1：将无用的图层关闭，全选，COPY粘贴至一新文件中，那些无用的图层就不会贴过来。
如果曾经在这个不要的图层中定义过块,又在另一图层中插入了这个块,那么这个不要的图层是不能用这种方法删除的。
方法2：选择需要留下的图形，然后选择文件菜单->输出->块文件，这样的块文件就是选中部分的图形了，如果这些图形中没有指定的层，这些层也不会被保存在新的图块图形中。
方法3：打开一个CAD文件，把要删的层先关闭，在图面上只留下你需要的可见图形，单击菜单栏中的“文件”→“另存为”命令，确定文件名，在文件类型栏选*.DXF格式，在弹出的对话窗口中选择“工具”→“选项”→“DXF”选项，再在选择对象处打钩，单击“确定”按钮，接着单击“保存”按钮，就可选择保存对象了，把可见或要用的图形选上就可以确定保存了，完成后退出这个刚保存的文件，再打开来看看，你会发现你不想要的图层不见了。
方法4：用命令laytrans，可将需删除的图层影射为0层即可，这个方法可以删除具有实体对象或被其它块嵌套定义的图层。
3.打开旧图遇到异常错误而中断退出怎么办？新建一个图形文件，而把旧图以图块形式插入即可。
4.在AUTOCAD中插入EXCEL表格的方法复制EXCEL中的内容，然后在CAD中点编辑--选择性粘贴-AutoCAD图元--确定--选择插入点—插入后炸开即可。
最新CAD技巧120个绝对实用完整版
最新CAD技巧120个绝对实用完整版
一、CAD的12个小经验：
1、把大的图形划分成更小的图形以提高精度和提高处理速度。
2、把大的图形分解成多个小图形，可以更好地控制和操作。
3、当绘制连线的时候，尽量平稳一些以提高精度。
4、当绘制线条时，尽量使用虚线或者点线来提高精度。
5、使用“自由绝缘线”命令来取消已绘制的线条之间的连接关系。
6、使用“缩放”命令来改变图形的大小。
7、使用“双击收缩”命令来精确控制线条随点的移动。
8、使用CAD中的“自动三角剪”命令来加快绘图速度。
9、把更大的图形拆分成多个小图，用不同的颜色标记出每个小图，然后与原图形进行比较。
10、在绘制实体图形时，使用正确的边界和拓扑结构，可以更快完成绘图。
11、使用CAD中的“快速图块”命令来提高处理速度。
12、使用CAD中的“尺寸标注”命令来精确控制图形的大小。
二、CAD的10个常见操作：
1、将抽象图形转换成具体图形：使用“绘制”命令来把抽象图形转换成具体图形。
2、成批处理：把一个复杂的图形拆分成小图形，然后一次性处理大量的复杂图形。
3、改变线条的粗细：使用“线宽”命令来改变线条的粗细。
4、把一个对象拆分成多个对象：使用“拆分”命令把一个对象拆分成多个对象。
autocad使用教程
autocad使用教程AutoCAD是一款常用的计算机辅助设计软件，旨在帮助用户创建和编辑2D和3D绘图。
1. 安装AutoCAD软件并打开它。
2. 新建一个绘图文件。
在菜单栏中点击"文件"，选择"新建"。
也可以使用快捷键Ctrl + N。
3. 设置绘图的单位和尺寸。
在菜单栏中点击"格式"，选择"单位"。
在弹出的对话框中选择适合你设计需要的单位和尺寸设置。
4. 绘制基本形状。
AutoCAD提供了多种绘制基本形状的工具，如直线、弧线、圆形和矩形等。
在菜单栏或工具栏中找到相应工具，点击并按照指示进行绘制。
5. 编辑图形。
可以使用编辑工具对已绘制的图形进行编辑。
如移动、旋转、缩放、镜像等。
在菜单栏或工具栏中找到相应工具，选择需要编辑的图形并进行编辑。
6. 使用图层管理。
可以使用图层管理工具对图形进行分层管理，方便后续编辑和修改。
在菜单栏中点击"格式"，选择"图层管理器"。
可以新建、删除和修改图层，以及选择当前活动的图层。
7. 应用填充和阴影效果。
可以给图形设置填充和阴影效果，增加图形的视觉效果。
在菜单栏中点击"格式"，选择"填充和阴影"。
根据需要选择填充和阴影的类型和属性，并应用到相应的图形上。
8. 添加文本和注释。
可以使用文本工具在图形中添加文字和注释。
在菜单栏或工具栏中找到相应工具，点击并在图形中指定文字位置，输入需要添加的文本或注释。
9. 完成绘图。
在绘制和编辑完图形后，可以保存文件，打印图纸或输出为其他文件格式。
在菜单栏中点击"文件"，选择"保存"来保存文件。
在菜单栏中点击"文件"，选择"打印"来打印图纸。
这是一个简单的AutoCAD使用教程，帮助你快速上手和了解AutoCAD的基本操作。
autocad 使用技巧
autocad 使用技巧AutoCAD 是一款广泛应用于设计、建筑和工程领域的计算机辅助设计软件。
以下是一些可以提高使用效率的 AutoCAD 技巧：1. 定义自定义快捷键：根据个人习惯，将常用命令的快捷键进行自定义，可以大大提高工作效率。
打开选项对话框，选择快捷键选项，在“新建快捷方式”下键入命令和对应的快捷键即可。
2. 利用实体捕捉功能：在使用绘图工具时，开启实体捕捉功能可以帮助您更精确地定位和对齐图元。
通过右键点击实体捕捉图标，选择需要的捕捉点，如端点、中点、交点等。
3. 利用构建对象快捷键：在绘制图元时，使用构建对象快捷键可以更快地锁定对象的特定点或线段。
一些常用的构建对象快捷键包括使用 @ 符号创建相对坐标、使用 x 符号创建相对距离等。
4. 使用屏幕捕捉工具：在绘制图元时，通过开启屏幕捕捉工具，可以将鼠标自动捕捉到对象的特定点或线段上，提高准确性。
可以通过 F3 快捷键打开或关闭屏幕捕捉工具。
5. 使用快速选择功能：在处理大型图纸时，使用快速选择功能可以快速选择和操作需要的图元。
通过键入“QSELECT”命令，可以选择特定属性或图元类型，并进行相应的编辑和修改。
6. 使用图层管理功能：在绘制复杂图纸时，使用图层管理功能可以更方便地管理和控制图层的显示和编辑。
通过打开图层管理器，可以创建、删除、修改图层，以及管理各个图层的显示状态和属性。
7. 使用剖面和轴测投影：在绘制三维图形时，使用剖面和轴测投影可以更好地展示和呈现设计效果。
通过打开剖面视图和创建轴测视图的命令，可以详细查看和修改三维物体。
8. 使用画布命令：在绘制复杂图形时，使用画布命令可以将外部文件或图像导入到 AutoCAD 中，作为背景参考。
通过创建画布对象，可以更方便地在现有图纸上进行修改和设计。
9. 使用动态输入：在输入坐标或数值时，使用动态输入功能可以直接在绘图界面上输入数值，帮助准确定位和调整图元。
可以通过键入“DYNMODE”命令，选择合适的动态输入模式。
AutoCAD软件使用技巧分享
AutoCAD软件使用技巧分享第一章：基础操作技巧1.1 快捷键的使用AutoCAD软件有大量的快捷键，熟练掌握这些快捷键可以大幅提高工作效率。
例如，A+Enter可快速选择对象，M+Enter切换图层，Ctrl+Z可以撤销上一步操作等。
1.2 绘图命令的技巧绘图是AutoCAD的核心功能之一，合理使用绘图命令可以提高作图效率。
例如，可以使用“偏移”命令快速创建平行线，使用“圆”命令制作圆形图形等。
1.3 坐标输入和定位精确的坐标输入和定位对于绘图非常重要。
AutoCAD提供了多种输入坐标的方式，包括直接输入坐标值、相对坐标和极坐标等。
合理利用这些输入方式可以精确控制图形的位置和大小。
第二章：编辑和修改技巧2.1 移动、复制和阵列移动命令可以将选中的对象按指定的距离和方向进行平移，复制命令则可以在移动的同时创建一个副本。
阵列命令可以快速创建轴对称的图案。
2.2 剪切、延伸和旋转剪切命令可以删除图形中的一部分，延伸命令可以将线段或直线延长至与其他对象相交，旋转命令则可以按指定的角度旋转图形。
2.3 编辑多个对象通过选择多个对象后，可以对它们进行统一的编辑操作。
例如，选择多个线段后，可以通过修改元素的属性，如颜色或线型，从而一次性修改所有选中的线段。
第三章：图层管理技巧3.1 创建和命名图层合理使用图层可以对绘图进行有效管理。
通过创建和命名图层，可以将不同类型的图元分别放在不同的图层中，方便后续的修改和管理。
3.2 图层过滤和冻结图层过滤功能可以帮助用户在复杂的绘图中迅速定位需要编辑的对象。
冻结图层则可以暂时隐藏不需要编辑的对象，以提高工作效率。
3.3 图层属性的设置AutoCAD的图层属性功能允许用户对图层进行更加详细的设置，包括线型、线宽、颜色等。
通过合理设置图层属性，可以使绘图更加规范和易于阅读。
第四章：尺寸标注和注释技巧4.1 尺寸标注的创建尺寸标注是绘图中非常重要的一项工作，AutoCAD提供了多种尺寸标注的方法。
Auto+CAD+技巧大全(免费)
Auto CAD 技巧大全(一)1、cad中特殊符号的输入我们知道表示直径的“Ф”、表示地平面的“±”、标注度符号“°”都可以用控制码％％C、％％P、％％D来输入，但是如要输入其他符号怎么办呢？我们可以通过“字符映射表”来输入特殊字符，具体步骤如下： 1.输入“MText”命令，然后建立一个文本框，之后就会打开“Multiline Text Editor”对话框，在这个对话框中，我们可以看到右侧四个按钮中有一个是[Symbol]按钮； 2.单击这个按钮右下角的箭头，打开一个下拉列表，我们可以看到有“Degress ％％d”、“Plus/Minus ％％p”、“Diameter ％％c”、“Non－breaking Space”、“Other”四个选项，选择前三个的某一选项可直接输入“°、”、“±”、“Φ”符号，这样就免去了我们记不住特殊控制码的苦处。
3.单击“Other”时，会打开“字符映射表”对话框，该对话框包含更多的符号供用户选用，其当前内容取决于用户在“字体”下拉列表中选择的字体，它的界面完全是我们所熟悉的中文界面，相信各位应该没有什么问题。
4.在“字符映射表”对话框中，选择要使用的字符，然后双击被选取的字符或单击“选择”按钮，再单击“复制”按钮，将字符拷贝到剪贴板上，点“关闭”返回原来的对话框，将光标放置在要插入字符的位置，用“Ctrl＋V”就可将字符从剪贴板上粘贴到当前窗口中。
或用其它输入法。
2、图层在AutoCAD的使用中，绘制各种图形，不管繁简与否，都将会使用到层。
图形越复杂，所涉及到的层也越多。
层虽说是AutoCAD中较简单的工具，但也是最有效的工具之一。
切实理解层的概念，合理运用层的各项操作，都将会直接影响图形绘制的质量。
同时，也可使繁琐的工作变得简单而有趣。
AutoCAD的层可以简单而形象地理解为：一层挨一层放置的透明的电子纸。
我们可以根据需要增加或删除某一层或多个层。
2024年101个AutoCAD使用技巧CAD绘图教程
25
复杂三维实体建模技巧
放样与扫掠
通过放样或扫掠二维图形，可生成复杂的三维曲面或 实体。
多段线编辑
利用多段线编辑命令对三维多段线进行修改，实现复 杂形状的三维实体建模。
利用辅助线
在建模过程中，合理利用辅助线可简化建模步骤，提 高建模效率。
2024/2/28
26
材质贴图与灯光渲染
材质应用
为三维模型赋予材质，包括颜色、纹理等，增强模型的真实感。
打印参数设置
在AutoCAD中，可以通过“文件”菜单下的“打印”选项进入打印参数设置界面。在此界面中，可以设置打印 机类型、纸张大小、打印范围、打印比例、打印样式表等参数。
输出设备选择
AutoCAD支持多种输出设备，如打印机、绘图仪等。在选择输出设备时，需要考虑设备的打印效果、速度、耗 材成本等因素。
2024/2/28
设置图层线宽
根据出图比例和打印需求，设置合适的线宽 ，使图纸更加清晰易读。
19
图层状态控制与显示
01
打开/关闭图层
通过图层管理器中的开关按钮， 可以控制图层的显示与隐藏。
03
锁定/解锁图层
锁定图层可以防止对图层上的对 象进行编辑，但仍然可以显示和 打印。解锁图层则允许编辑。
2024/2/28
3
界面介绍及基本功能
标题栏
显示当前正在运行的AutoCAD程序名称和版 本号。
01
工具栏
提供常用命令的快捷方式，方便用户 快速访问。
03
命令窗口
显示命令提示和输入命令的地方，可以输入 命令并查看命令历史记录。
2024/2/28
05
02
菜单栏
包含文件、编辑、视图、插入、格式、工具 、绘图、标注、修改、窗口和帮助等菜单项 ，用于执行各种命令。
完全免费——AutoCAD使用技巧大全
AutoCAD使用技巧六则一、AutoCAD表格制作AutoCAD尽管有强大的图形功能，但表格处理功能相对较弱，而在实际工作中，往往需要在AutoCAD中制作各种表格，如工程数量表等，如何高效制作表格，是一个很实用的问题。
在AutoCAD环境下用手工画线方法绘制表格，然后，再在表格中填写文字，不但效率低下，而且，很难精确控制文字的书写位置，文字排版也很成问题。
尽管AutoCAD支持对象链接与嵌入，可以插入Word或Excel表格，但是一方面修改起来不是很方便，一点小小的修改就得进入Word或Excel，修改完成后，又得退回到AutoCAD，另一方面，一些特殊符号如一级钢筋符号以及二级钢筋符号等，在Word或Excel中很难输入，那么有没有两全其美的方法呢，经过探索，可以这样较好解决：先在Excel中制完表格，复制到剪贴板，然后再在AutoCAD环境下选择edit菜单中的Paste special，选择作为AutoCAD Entities，确定以后，表格即转化成AutoCAD实体，用explode炸开，即可以编辑其中的线条及方字，非常方便。
（在EXCEL中制作好表格后，用ctrl+c，然后打开cad后进行选择性粘贴，选择粘贴为cad图元即可。
注意必须是进行选择性粘贴，不可用ctrl+v，且选cad图元。
这样我们就可以很快的在cad制作出漂亮的表格了，文字对的可不是不般的齐吖～～～希望大家能够用得到，共同进步。
）二、在Word文档中插入AutoCAD图形Word文档制作中，往往需要各种插图，Word绘图功能有限，特别是复杂的图形，该缺点更加明显，AutoCAD是专业绘图软件，功能强大，很适合绘制比较复杂的图形，用AutoCAD绘制好图形，然后插入Word制作复合文档是解决问题的好办法，可以用AutoCAD 提供的EXPORT功能先将AutocAD图形以BMP或WMF等格式输出，然后插入Word文档，也可以先将AutoCAD图形拷贝到剪贴板，再在Word文档中粘贴。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AutoCAD使用技巧六则一、AutoCAD表格制作AutoCAD尽管有强大的图形功能，但表格处理功能相对较弱，而在实际工作中，往往需要在AutoCAD中制作各种表格，如工程数量表等，如何高效制作表格，是一个很实用的问题。
在AutoCAD环境下用手工画线方法绘制表格，然后，再在表格中填写文字，不但效率低下，而且，很难精确控制文字的书写位置，文字排版也很成问题。
尽管AutoCAD支持对象链接与嵌入，可以插入Word或Excel表格，但是一方面修改起来不是很方便，一点小小的修改就得进入Word或Excel，修改完成后，又得退回到AutoCAD，另一方面，一些特殊符号如一级钢筋符号以及二级钢筋符号等，在Word或Excel中很难输入，那么有没有两全其美的方法呢，经过探索，可以这样较好解决：先在Excel中制完表格，复制到剪贴板，然后再在AutoCAD环境下选择edit菜单中的Paste special，选择作为AutoCAD Entities，确定以后，表格即转化成AutoCAD实体，用explode炸开，即可以编辑其中的线条及方字，非常方便。
（在EXCEL中制作好表格后，用ctrl+c，然后打开cad后进行选择性粘贴，选择粘贴为cad图元即可。
注意必须是进行选择性粘贴，不可用ctrl+v，且选cad图元。
这样我们就可以很快的在cad制作出漂亮的表格了，文字对的可不是不般的齐吖～～～希望大家能够用得到，共同进步。
）二、在Word文档中插入AutoCAD图形Word文档制作中，往往需要各种插图，Word绘图功能有限，特别是复杂的图形，该缺点更加明显，AutoCAD是专业绘图软件，功能强大，很适合绘制比较复杂的图形，用AutoCAD绘制好图形，然后插入Word制作复合文档是解决问题的好办法，可以用AutoCAD 提供的EXPORT功能先将AutocAD图形以BMP或WMF等格式输出，然后插入Word文档，也可以先将AutoCAD图形拷贝到剪贴板，再在Word文档中粘贴。
须注意的是，由于AutoCAD默认背景颜色为黑色，而Word背景颜色为白色，首先应将AutoCAD图形背景颜色改成白色。
另外，AutoCAD图形插入Word文档后，往往空边过大，效果不理想。
利用Word图片工具栏上的裁剪功能进行修整，空边过大问题即可解决。
三、线宽修改AutoCAD提供了一个多义线线宽修改命令PEDIT，来进行多义线线宽的修改（若不是多义线，则该命令将先转化成多义线，再改变其线宽），但是PEDIT操作繁，每次只能选取1个实体操作，效率低下。
AutoCAD R14附赠程序Bonus提供了mpedit命令，用于成批修改多义线线宽，非常方便高效。
在AutoCAD2000中，还可给实体指定线宽（LineWeight）属性修改线宽，只需选择要改变线宽的实体（实体集），改变线宽属性即可，线宽修改更加方便，须注意的是，LineWeight属性线宽在屏幕的显示与否决定于系统变量LWDISPLAY，该变量为ON，则在屏幕上显示LineWeight属性线宽，该变量为OFF，则不显示。
多义线线宽同LineWeight都可控制实体线宽，两者之间的区别是，LineWeight线宽是绝对线宽，而多义线线宽是相对线宽，也就是说，无论图形以多大尺寸打印，LineWeight线宽都不变，而多义线线宽则随打印尺寸比例大小变化而变化，命令scale对LineWeight线宽没什么影响，无论实体被缩放多少倍，LineWeight线宽都不变，而多义线线宽则随缩放比例改变而改变。
四、图形的打印技巧由于没有安装打印机或想用别人高档打印机输入AutoCAD图形，需要到别的计算机去打印AutoCAD图形，但是别的计算机也可能没安装AutoCAD，或者因为各种原因（如AutoCAD图形在别的计算机上字体显示不正常，通过网络打印，网络打印不正常等），不能利用别的计算机进行正常打印，这时，可以先在自己计算机上将AutoCAD图形打印到文件，形成打印机文件，然后，再在别的计算机上用DOS的拷贝命令将打印机文件输出到打印机，方法为：copy ＜打印机文件＞prn /b，须注意的是，为了能使用该功能，需先在系统中添加别的计算机上特定型号打印机，并将它设为默认打印机，另外，COPY后不要忘了在最后加／b，表明以二进制形式将打印机文件输出到打印机。
五、选择技巧用户可以用鼠标一个一个地选择目标，选择的目标逐个地添加到选择集中，另外，AutoCAD还提供了Window（以键入“w”响应Select object：或直接在屏幕上自右至左拉一个矩形框响应Select object：提示），Crossing（以键入“C”响应Select object：或直接在屏幕上自左至右拉一个矩形框响应Select object：提示），Cpolygon（以键入“CP”响应Select object：），Wpolygon（以键入“WP”响应Select object：）等多种窗口方式选择目标，其中Window及Crossing用于矩形窗口，而Wpolygon及Cpolygon用于多边形窗口，在Window 及Wpolygon方式下，只有当实体的所有部分都被包含在窗口时，实体才被选中，而在Crossing及Cpolygon方式下，只要实体的一部分包括在窗口内，实体就被选择像。
AutoCAD 还提供了Fence方式（以键入“F”响应Select object：）选择实体，画出一条不闭合的折线，所有和该折线相交的实体即被选择。
在选择目标时，有时会不小心选中不该选择的目标，这时用户可以键入R来响应“select objects：”提示，然后把一些误选的目标从选择集中剔除，然后键入A，再向选择集中添加目标。
当所选择实体和别的实体紧挨在一起时可在按住CTRL 键的同时，然后连续单击鼠标左键，这时紧挨在一起的实体依次高亮度显示，直到所选实体高亮度显示，再按下enter键（或单击鼠标右键），即选择了该实体。
还可以有条件选择实体，即用filter响应select objects：，在AutoCAD2000中，还提供了QuickSelect方式选择实体，功能和filter类似，但操作更简单，方便。
AutoCAD提供的选择集的构造方法功能很强，灵活恰当地使用可使制图的效率大大提高。
六、质量属性查询AutoCAD提供点坐标（ID），距离（Distance），面积（area）的查询，给图形的分析带来了很大的方便，但是在实际工作中，有时还须查询实体质量属性特性，AutoCAD提供实体质量属性查询（Mass Properties），可以方便查询实体的惯性矩、面积矩、实体的质心等，须注意的是，对于曲线、多义线构造的闭合区域，应先用region命令将闭合区域面域化，再执行质量属性查询，才可查询实体的惯性矩、面积矩、实体的质心等属性。
1、<AutoCAD选择技巧: >在选择编辑中,有时不小心多选了某个图元,此时在命令未结束下并不需要取消命令而重来,只须在"选择目标"的提示后输入remove回车,再在提示下逐一选择哪些多选的图元(当然别太多,否则难选啊!)即可搞定.2、<分享我的AutoCAD裁剪技巧>如图所示,要对右图部分圆(可以是其它边框)外的直线进行裁剪，普通办法就是选择裁剪边界后再选择要裁剪的线段即可，实际上AutoCAD还有较为简捷的办法，其做法如下：1）. 按常规执行裁剪命令，选择裁剪边界（回车确认）；2）. 在提示选择要裁剪的线段元素时输入“f”（即fence），回车确认；3）. 在提示：First Fence point下绘制与要裁剪线段相交的连续橡皮筋直线，回车确认即可（见图示）。
尚需注意两点：1.橡皮筋直线无需闭合；2.橡皮筋直线与要裁剪线段重复相交时，则剪去以后一次的部分（这点很重要哦）。
3. <Remove可用【Shift】+object 代替更方便>4. <如何在Word表格中引用AutoCAD的形位公差(如图红框区所示) >1）.将ACAD的背景设为白色,否则在WORD中不能处理背景色;2）.在ACAD中单独直接标注形位公差图框,尽量放大显示至整个绘图区;3）.使用ACAD的copyclip(拷贝至粘贴板)命令,选中形位公差图框;4）.切换至Word的表格中,粘贴即可,但此时整个表格会被挤得很乱,此时可耐点性子,利用WORD自带的图片编辑功能将形位公差图框多余的边剪去,并直接拖放形位公差图框图片至表格范围内的合适大小.为利于操作,可将文档显示放大。
可以肯定，一般的打字员、文秘是做不好这项工作的，因为她不会AutoCAD，高兴吗？！5. <善用ACAD的内部函数计算器功能>内部函数计算器功能命令: cal 可以作透明命令使用.比如偏移图元时,可以在提示输入偏移距离时输入:’cal，即Command:Specify offset distance or [Through] <Through>: ’cal回车后在Initializing...>> Expression: 提示后输入任意计算距离的等式如：100*sin(30) 系统将自动计算偏移距离，再选择图元即可。
