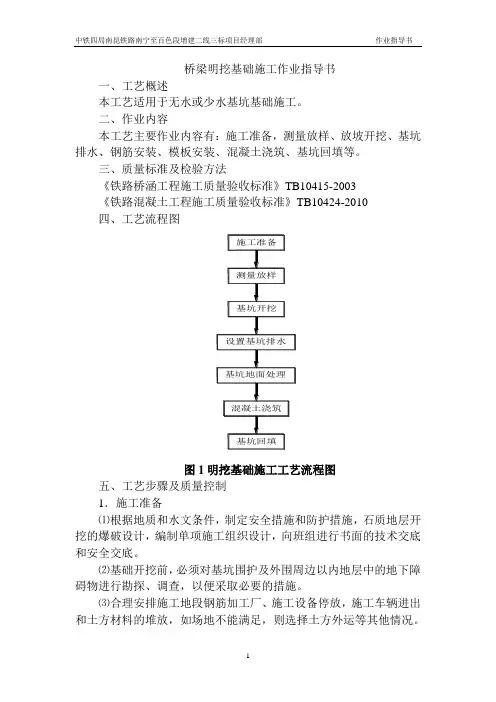

桥梁明挖基础施工作业指导书一、工艺概述本工艺适用于无水或少水基坑基础施工。
二、作业内容本工艺主要作业内容有：施工准备，测量放样、放坡开挖、基坑排水、钢筋安装、模板安装、混凝土浇筑、基坑回填等。
三、质量标准及检验方法《铁路桥涵工程施工质量验收标准》TB10415-2003《铁路混凝土工程施工质量验收标准》TB10424-2010四、工艺流程图图1明挖基础施工工艺流程图五、工艺步骤及质量控制1．施工准备⑴根据地质和水文条件，制定安全措施和防护措施，石质地层开挖的爆破设计，编制单项施工组织设计，向班组进行书面的技术交底和安全交底。
⑵基础开挖前，必须对基坑围护及外围周边以内地层中的地下障碍物进行勘探、调查，以便采取必要的措施。
⑶合理安排施工地段钢筋加工厂、施工设备停放，施工车辆进出和土方材料的堆放，如场地不能满足，则选择土方外运等其他情况。
⑷落实施工方法、施工设备、施工技术，在安全、可靠、经济、合理的前提下，因地制宜确定设计方案，使施工方案适合施工现场实际情况。
⑸施工放样：测定基坑纵、横中心线及高程水准点后，按边坡的边坡率放出上口开挖边线桩，并撒出开挖灰线。
放样完毕后，监理驻地工程师复核、签认手续。
⑹开挖前对施工作业人员进行全面的技术、操作、安全二级交底，确保施工过程的工程质量和人身安全。
2.基坑开挖明挖基础采用直接挖土的方法开挖基坑，到岩层可采用风镐开挖配合控制爆破开挖。
先初步放样，画出基础边界（含放坡），用人工配合机械开挖，人工清理四周及基底，并找平。
基坑开挖的尺寸根据基础的尺寸，模板的设计及操作要求，设置排水沟及集水井等因素来进行确定。
基坑下口开挖的大小应满足基础施工的要求。
渗水的土质，基底平面尺寸可适当加宽50~100cm，便于设置排水沟和安装模板，若进入岩层，根据设计要求的可直接开挖成设计尺寸的大小，原槽浇筑混凝土。
基坑开挖的坡度以保证边坡的稳定性为原则，根据地质条件，开挖深度，现场的具体情况确定，当基坑壁不易稳定或放坡开挖受场地限制，或放坡开挖工作量过大不经济时，可按具体情况采取加固坑壁措施，如挡板支撑，钢板桩，锚杆支护或土钉墙，基坑顶面应设置截水沟，防止地面水流入基坑。
桥涵工程施工作业指导书
桥涵工程施工作业指导书一、适用范围本作业指导书适用于桥涵工程的施工，包括桥梁和涵洞的建造。
二、作业准备1. 内业技术准备：在施工前，应组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2. 外业技术准备：收集涉及施工作业层的各种外部技术数据。
修建生活房屋，配齐生活、办公设施，满足主要管理技术人员进场生活、办公需要。
三、技术要求1. 桥涵工程包括桥梁和涵洞的施工。
2. 技术主管负责技术交底书的编制、发放，对工序的实施过程进行控制检查；根据施工进度，提报材料计划。
3. 测量班负责对全过程进行测量，并提供有关测量资料。
4. 试验室对钢筋、水泥等进行原材料的检验，设计配合比、混凝土强度检查、监控指导混凝土施工。
5. 物资设备部负责按要求购进原材料（钢材、水泥、砂、碎石等）；负责机械设备的配置，机械设备的采购、发放，检查指导机械设备的使用、保养和维修工作。
6. 质检工程师负责对整套工序监督检查及抽查。
四、施工流程1. 施工准备：包括场地平整、临时设施建设、材料准备、机械设备配置等。
2. 基础施工：包括桩基、承台、墩柱、台帽等基础结构的施工。
3. 主体结构施工：包括桥梁上部结构（梁、板、拱等）和涵洞主体结构的施工。
4. 桥面系施工：包括桥面铺装、排水系统、防水层、伸缩缝等施工。
5. 涵洞施工：包括涵洞基础、涵洞身、进出口等施工。
6. 施工缝处理：根据设计要求进行施工缝的处理，确保结构的整体性。
7. 混凝土浇筑：按照设计要求和施工方案进行混凝土浇筑，确保混凝土质量。
8. 钢筋加工与安装：按照设计图纸进行钢筋加工，确保钢筋的规格、数量、间距等满足要求。
9. 模板制作与安装：根据设计图纸和施工方案制作、安装模板，确保模板的稳定性和密封性。
10. 预应力施加：按照设计要求进行预应力施加，确保预应力的均匀分布。
18涵洞明挖基础作业指导书

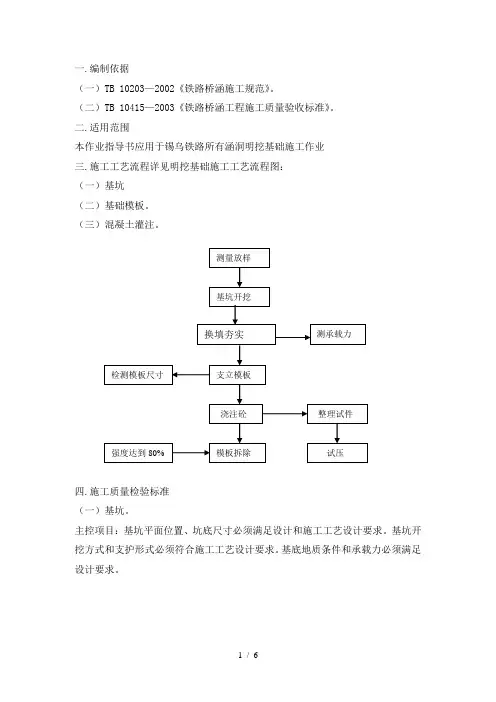

一.编制依据（一）TB 10203—2002《铁路桥涵施工规范》。
（二）TB 10415—2003《铁路桥涵工程施工质量验收标准》。
二.适用范围本作业指导书应用于锡乌铁路所有涵洞明挖基础施工作业三.施工工艺流程详见明挖基础施工工艺流程图：（一）基坑（二）基础模板。
（三）混凝土灌注。
四.施工质量检验标准（一）基坑。
主控项目：基坑平面位置、坑底尺寸必须满足设计和施工工艺设计要求。
基坑开挖方式和支护形式必须符合施工工艺设计要求。
基底地质条件和承载力必须满足设计要求。
一般项目：基底高程的允许偏差和检验方法应符合下列规定。
具体操作：计基坑成型的时间且提前通知监理工程师，在基坑达到设计标高后立即进行检查，基底经检验符合设计要求后立即换填或浇筑基础。
开挖基坑过程中要结合设计、核对水文、地质情况、复查地基承载力；如有不符须根据实际情况提出处理措施，及时与监理单位及现场设计单位了解，作出相应的处理。
盖板涵基础下是用砂夹碎石进行换填，换填的填料应符合设计要求，换填时应层层夯实，换填后应进行地基承载力检测，当涵基下换填料压实度应达到路基本体压实要求后才能进行涵洞基础施工。
重锤夯实允许偏差和检验方法（二）模板及支架。
主控项目：模板及支架的材料质量及结构必须符合施工工艺设计要求。
一般项目：模板安装允许偏差和检验方法。
具体操作要求：1、模板及其支架应根据工程结构形式、荷载大小、地基土类别、施工设备和材料供应等条件进行选择。
模板安装和浇筑砼时，应对模板及其支架进行观察和维护。
模板及其支架应具有足够的承载能力、刚度和稳定性，能可靠的承受浇筑砼的重量、侧压力以及施工荷载。
2、在涂刷模板隔离剂时，不得沾污钢筋和砼接槎处。
3、模板安装应满足下列要求：⑴模板的接缝不应漏浆；在浇筑砼前，木模板应浇水湿润，但模板内不应有积水。
⑵模板与砼的接触面应清理干净并涂刷隔离剂，但不得采用影响结构性能或妨碍装饰工程施工的隔离剂。
⑶浇筑砼前，模板内的杂物应清理干净。
明挖基础作业指导书
明挖基础作业指导书一、目的明确基坑开挖及承台基础施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范施工。
二、机具配备三、基坑开挖1、下列工程完成后方可进行基坑开挖。
1.1在基础开挖前，首先根据设计资料进行施工放样，测定基坑中心线、开挖轮廓线及开挖深度（根据地面标高与设计基底标高确定）1.2根据设计地质水文资料，结合现场情况，决定开挖坡度，定出开挖范围。
1.3根据地形，做好基坑四周地面的防、排水工作。
2、基坑开挖坡度2.1一般情况下基坑开挖深度在5m以内时，基坑开挖坡度见下表。
2.2如开挖至岩石层后，应在上面设1m宽的平台，岩石层以下的开挖采用1：0.25的坡度放坡开挖或垂直开挖，直至开挖至基底设计标高。
3、垂直开挖的基坑，基底尺寸满足基础轮廓。
4、基底开挖尺寸应比基础设计平面尺寸每边放宽0.5m；对于有水基坑底面，每边放宽0.8m，同时在基坑周边设置排水沟和集水井，并在集水井内利用抽水能力为渗水量1.5～2.0倍的潜水泵抽水，基坑排水应用软管远引至河道进行排放，保证基坑不受渗水的影响5、基坑开挖过程当中应对土质情况、地下水位等的变化随时进行观测，并作好原始记录，发现地基土质与设计不相符合时，要及时与项目部总工及设计单位研究处理。
6、基坑开挖的弃土不得妨碍施工，弃土堆坡脚距坑顶缘的距离不宜小于基坑的深度，现场可由装载机把挖上来的土装上自卸车上弃在下游指定地点，但不得淤塞河道影响泄洪。
7、采用机械开挖时，不得破坏基底土的结构，当遇到坚固岩层挖机无法继续开挖时，应联系设计单位或采用浅眼松动爆破开挖，再行由挖机开挖，爆破时应采用成捆树条全断面覆盖，覆盖厚度1.0m，同时基坑周边设置篱笆防护栏防护，爆破前通知附近村民并在主要路段安排专人值班，及时拦截过往车辆和行人。
在距设计高程以上保留30cm由人工开挖清理，在基坑排水正常后要清除岩面松碎石块、淤泥，凿出新鲜岩面，在灌注基础砼前，岩面表面要清洗干净，但不得有积水。
桥梁工程明挖基础及承台施工作业指导书
桥梁工程明挖基础及承台施工作业指导书1. 适用范围本作业指导书适用于明挖基础及承台施工。
2. 作业准备2.1 内业准备（1）在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
（2）编制基坑开挖防护的安全方案；并对施工人员进行技术交底；对于深度超过规定的基坑必须编制专项设计方案并经过评审和报批。
2.2 外业准备（1）施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
（2）落实物资、机具设备的到位情况。
3. 技术要求（1）承台施工必须在桩检完成并且质量合格后才能进行施工。
（2）凿桩头时必须预留一定的高度采用人工凿除，以免桩头过短或桩头遭到破坏，确保桩头伸入承台的高度符合设计要求。
（3）明挖基础和承台基底承载力必须满足要求，要采取措施确保钢筋的保护层厚度满足设计要求。
4. 施工程序与工艺流程岸上承台采用挖掘机根据地质条件直接开挖或采取防护措施后再开挖基坑、凿桩头、桩检、绑钢筋、立模灌注混凝土。
水中承台在钻孔桩施工完成后拆除钻孔平台、施工围堰、灌注水下水封混凝土、抽水，割除多余钢护筒并凿桩头、桩检、绑扎钢筋、立模灌混凝土。
工艺流程图见图4-1。
5. 施工要求5.1 施工准备承台施工前移除钻机等所有施工机具，清除承台范围内妨碍施工的杂物，平整场地，测定并放出基坑中心线、边线及高程，设置基坑平面位置及高程控制点，并用灰线画出基坑的实际形状。
混凝土拌制、输送桩基检测基底处理（检验）钢筋及冷却水管安装安装模板灌筑混凝土制作混凝土试件测设基坑平面位置、标高挖掘机开挖凿除桩头基坑防护（根据地质条件考虑是否需要采取）集水井法抽水（根据水文地质条件考虑是否需要采取）与墩台身接缝处理混凝土养生、拆模图4-1 旱地及筑岛法承台施工工艺流程5.2 基坑开挖5.2.1 开挖方式（1）当承台位置处于旱地时，一般直接采用明挖基坑，并根据基坑状况采取措施后，在其上安装钢筋、模板，浇筑承台砼。
桥涵工程作业指导书

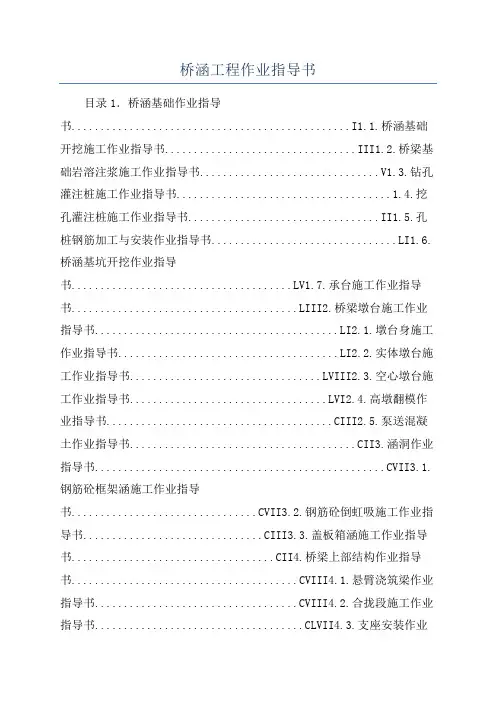

桥涵工程作业指导书目录1．桥涵基础作业指导书................................................I1.1.桥涵基础开挖施工作业指导书.................................III1.2.桥梁基础岩溶注浆施工作业指导书...............................V1.3.钻孔灌注桩施工作业指导书.....................................1.4.挖孔灌注桩施工作业指导书.................................II1.5.孔桩钢筋加工与安装作业指导书................................LI1.6.桥涵基坑开挖作业指导书......................................LV1.7.承台施工作业指导书.......................................LIII2.桥梁墩台施工作业指导书..........................................LI2.1.墩台身施工作业指导书......................................LI2.2.实体墩台施工作业指导书.................................LVIII2.3.空心墩台施工作业指导书..................................LVI2.4.高墩翻模作业指导书.......................................CIII2.5.泵送混凝土作业指导书.......................................CII3.涵洞作业指导书..................................................CVII3.1.钢筋砼框架涵施工作业指导书................................CVII3.2.钢筋砼倒虹吸施工作业指导书...............................CIII3.3.盖板箱涵施工作业指导书...................................CII4.桥梁上部结构作业指导书.......................................CVIII4.1.悬臂浇筑梁作业指导书...................................CVIII4.2.合拢段施工作业指导书....................................CLVII4.3.支座安装作业指导书........................................CLVI4.4.混凝土养护作业指导书......................................CLI1．桥涵基础作业指导书1.1.桥涵基础开挖施工作业指导书1.1.1.编制依据1）根据标段设计图；2）根据铁道部和交通部现行的设计规范、施工规范、验收标准等有关文件；3）铁道部门已推行成熟的施工方法；4）有关现场踏勘调查资料，水文地质调查资料；5）从事类似铁路工程中积累的施工经验、技术总结及现有的施工力量和机械设备、装备情况。
