空调通风工程施工方案

一、项目概况

二、施工目标与原则

1.施工目标：确保空调系统和通风系统的正常运行，满足项目所需的

温度和空气质量要求。

2.施工原则：按照设计方案，优化施工流程，确保施工质量和进度。

三、施工流程

1.前期准备：对工地进行清理，确保施工环境整洁；购买所需材料和

设备；安排施工人员的岗位。

2.空调系统施工：

(1)安装室外机组：根据设计方案，选定合适位置进行固定安装，并

与室内机组连接。

(2)室内机组安装：根据设计方案，选定合适位置进行固定安装，并

与室外机组连接。

(3)设置空调管道：根据建筑结构，从室外机组经过楼层管道到达各

个室内机组，并进行连接。

(4)安装控制系统：根据设计方案，安装空调控制面板和温度传感器，确保空调系统的正常运行。

3.通风系统施工：

(1)安装排气扇：根据设计方案，安装排气扇，并与管道连接，确保排气系统的通畅。

(2)安装送风系统：根据设计方案，安装送风系统，包括送风机和风管，确保通风系统的正常运行。

(3)设置新风系统：根据设计方案，安装新风系统，包括新风机和新风管道，确保室内空气质量的提高。

4.施工验收：对空调系统和通风系统进行整体验收，确保系统的正常运行和质量符合设计要求。

四、施工安全措施

1.施工现场应设置警示标志，明确施工区域，并确保施工人员遵守安全操作规程。

2.施工人员应佩戴好安全帽、防护鞋、工作服等个人防护装备，保护好自己的安全。

3.施工期间应加强通风措施，室内空气质量要保持良好，确保施工人员的健康。

五、施工进度与交付

1.施工周期为30天，包括前期准备、空调系统施工、通风系统施工和施工验收等阶段。

某改造工程通风与空调工程施工方案

工程名称：××××综合改建项目

建设单位：上海市×××有限公司

设计单位：××××建造设计研究院

工程范围：通风与防排烟系统、空气调节系统

1. 《通风与空调工程施工及验收规范》 (GB50243-2002)

2. 《民用建造防排烟技术规程》 (DGJ08-88-2000)

3. 施工图

辅楼办公室采用分体直接蒸发式冷暖型空调器, 主楼设集中空调 , 采用 VRV 空调系统, 裙房设集中空调。主楼、辅楼采用风机盘管加新风系统 , 变电站采用小型直接蒸发式风管机。空调水系统为双管制闭式机械循环系统 , 空调系统冷媒管采用紫铜管制作, 保温采用非燃烧材料, 风管采用超级风管制作；新风系统进风管采用镀锌铁皮制作。

熟悉图纸—→管材除锈、打底漆—→测量、预制—→立管安装—→各层支管阀门安装—→ 阀门前加盲板—→膨胀水箱制作安装、试压暂时管线、各层支管预制—→连通管安装、管弄立管试压—→各层支管安装—→泵房管道安装、保温—→隐蔽验收—→各层支管试压—→支管补漆保温—→冷凝水管施工、风机盘管施工—→系统拉循环(清洗) —→镶接管保温—→ 中间交工。

1. 施工准备：

1) 空调风管、新风管及所有排气通风管道均采用镀锌钢板制作, 其厚度按照国家《通风与

空调工程施工及验收规范》 GB50243-2002 及民用建造防排烟技术规程(DGJ08-88-2000、JI0035-2000)标准来选取。

2) 施工前技术人员必须认真熟悉图纸和有关资料, 对工艺流程、压力、温度等技术参数和

使用的材料及附件的材质、型号、规格了解清晰, 做到心中有数。

通风空调排烟工程施工方案

一、前言

通风空调排烟工程施工是建筑工程中非常重要的一部分，它关系到建筑的舒适度、安全性和节能性。本文将就通风空调排烟工程的施工方案进行详细介绍，希望对相关从业人员有所帮助。

二、施工前准备工作

在进行通风空调排烟工程施工前，需要做好以下准备工作：

1.制定详细的施工计划和方案，明确各个施工环节和时间节点；

2.确定施工现场的安全措施，包括人员防护、材料堆放等；

3.准备好所需的施工设备和工具，并保证其正常运转；

4.对施工现场进行勘测，了解建筑结构和布局，为后续施工提供参考。

三、施工过程

通风空调排烟工程的施工过程包括以下几个步骤：

1. 安装通风系统

根据设计图纸和要求，对通风系统的管道、风机等进行安装，并保证其连接牢固、无漏气。

2. 安装空调系统

根据设计要求，安装空调主机、室内机、排气管道等设备，并进行必要的测试和调试，确保系统正常运行。

3. 安装排烟系统

对建筑内部的排烟通道、烟气探测器、排烟风机等设备进行安装，并进行系统联调测试，确保排烟畅通。

4. 系统调试和验收

对整个通风空调排烟系统进行调试和检测，确保系统各部分运行正常，符合设计要求。完成验收后，可以进行系统交付和投入使用。

四、施工注意事项

在通风空调排烟工程的施工过程中，需要注意以下几点：

•严格遵守相关的施工标准和规范，确保施工质量；

•防止施工现场的粉尘、噪音等污染物对周围环境造成影响；

•保证施工现场的安全，做好防火、防爆等措施；

•在施工中及时处理好施工进度和沟通，确保工程按时完成。

五、总结

通风空调排烟工程施工是一项复杂而重要的工程，需要充分的准备和细致的施工过程。只有在满足设计要求的前提下，施工方案才能得以顺利实施。希望通过本文的介绍，可以对相关施工人员提供一定的参考和帮助。

通风空调排烟工程施工方案

通风空调排烟工程

施工方案

XXXX建筑工程公司

年月日

1.1。工程内容：

本工程包括:通风系统、空调系统、防排烟系统等。

1。1。1通风系统

地下车库、库房及各类机房设置机械送排风系统,在地下二、三层车库同时设置诱导风机，对风量进行喷射引导.

公寓部分各卫生间、厨房设置变压式排气道，利用排气扇、油烟机等设备进行通风,厨房设置补风。

1.1.2。空调系统

一至三层商场采用全空气调节系统,在每层设置空调机房,构成独立的全空气系统，并按新风补风量设置机械排风。

四层俱乐部和公寓采用风机盘管加新风系统,利用风机盘管机械温度调节，安装房间面积和使用功能设置新风机组，补充新风.写字楼部分设置风机盘管进行温度调节，利用自然通风补充新风.

1。1.3.防排烟系统

地下室设机械排烟系统，楼梯间、电梯前室、设正压送风。

1。2。施工方法

1.2。1管道工程

（一）.施工准备

1。施工前认真熟悉图纸和相应的规范，进行图纸会审.

（1）仔细阅读并理解设计说明中关于空调水管道的所有内容，与图纸内容有无冲突之处，系统流程图与平面、剖面图有无不符之处，设计要求与现行的施工规范有无差别等。

（2）熟悉管道的分布、走向、坡度、标高,与结构、装饰、通风、给排水、电气专业核对空间使用情况，及时提出存在的问题并与其他专业技术人员协商解决，做好图纸会审记录。

2。编制施工进度计划、材料进场计划。

3。对施工班组进行施工技术交底,使班组明确施工任务、工期、质量要求及操作工艺。

4。根据现场情况配置机械设备，计量器具及劳动力。

(二)预留、预埋

根据现场情况,主体施工完毕进入砌筑施工阶段，预留、预埋工作主要是在砖墙上预留孔洞和预埋套管、在己预留好的楼板洞上安装套管。

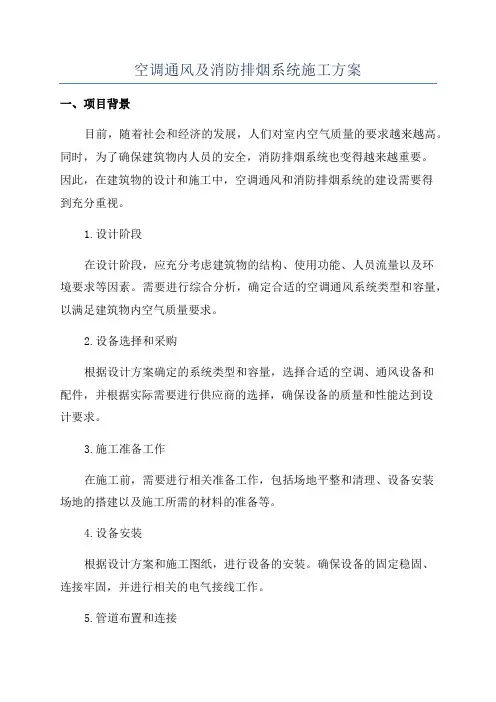

空调通风及消防排烟系统施工方案

一、项目背景

目前，随着社会和经济的发展，人们对室内空气质量的要求越来越高。同时，为了确保建筑物内人员的安全，消防排烟系统也变得越来越重要。

因此，在建筑物的设计和施工中，空调通风和消防排烟系统的建设需要得

到充分重视。

1.设计阶段

在设计阶段，应充分考虑建筑物的结构、使用功能、人员流量以及环

境要求等因素。需要进行综合分析，确定合适的空调通风系统类型和容量，以满足建筑物内空气质量要求。

2.设备选择和采购

根据设计方案确定的系统类型和容量，选择合适的空调、通风设备和

配件，并根据实际需要进行供应商的选择，确保设备的质量和性能达到设

计要求。

3.施工准备工作

在施工前，需要进行相关准备工作，包括场地平整和清理、设备安装

场地的搭建以及施工所需的材料的准备等。

4.设备安装

根据设计方案和施工图纸，进行设备的安装。确保设备的固定稳固、

连接牢固，并进行相关的电气接线工作。

5.管道布置和连接

根据施工图纸，进行管道的布置和连接，确保管道系统的通风效果和使用安全。

6.调试和优化

完成设备的安装和管道连接后，进行设备的调试和优化工作，调整设备的运行参数和相关控制系统，以确保整个系统的稳定运行，并达到设计要求的通风效果。

7.完成验收

经过调试和优化工作后，进行空调通风系统的验收，确保系统的性能符合要求，并确保货物的质量和性能。

1.设计阶段

在设计阶段，应充分考虑建筑物的结构、人员流量、疏散通道、火灾风险等因素，确定消防排烟系统类型和容量，确保消防安全。

2.设备选择和采购

根据设计方案确定的排烟系统类型和容量，选择合适的排烟设备和配件，并根据实际需要进行供应商的选择，确保设备的质量和性能达到设计要求。

通风空调排烟工程施工方案

一、工程概述

通风空调排烟工程是为了保证人们在室内空间中的舒适度和安全性而进行的一项重要工程。本项目涉及到通风系统、空调系统和排烟系统的设计和安装工作。本工程施工范围包括机械通风与空调系统、烟气排放系统和相关的控制设备及管道、电气系统。

二、工程方案

2.1设计方案

根据建筑物的结构和使用要求，我们将采用分区集中通风系统和分体式空调系统的设计方案。

2.1.1分区集中通风系统

分区集中通风系统将建筑物划分为不同的区域，每个区域设置一个通风设备，通过管道将新鲜空气引入室内空间，同时排出室内的污浊空气。通风设备将安装在屋顶或底楼，以便排放和引入风量的调节。通风管道将通过墙体或天花板进行布置，通过风口进出室内。每个区域的通风系统将独立控制，以便调节不同区域的温度和湿度。

2.1.2分体式空调系统

分体式空调系统将安装在每个区域内，以便提供独立的温度控制。每个分体式空调设备将包括室内机和室外机。室内机将安装在室内，负责制冷、制热和除湿功能；室外机将安装在室外，负责散热。每个区域的温度将由各自的控制面板进行调节。

2.2施工流程

2.2.1确定工程施工区域和施工设备

根据设计方案，确定各个区域的施工范围和所需的施工设备、工具等。

2.2.2安装通风系统和空调系统

根据设计方案，安装通风设备和室内、室外空调设备。确保设备的安

装牢固、管道连接密封，并符合设计要求。

2.2.3布置通风管道和电气系统

根据设计方案，布置通风管道和电气系统。通风管道应保证通风效果

和安全性，电气系统应符合电气安全标准。

2.2.4进行系统试运行和调试

通风与空调工程施工方案

1.1.1通风空调工程施工组织

1、施工准备

技术准备—→资源准备—→材料准备—→机械准备

2、施工流程

前期准备—→预留预埋—→管道安装—→散热器安装—→辐射板安装—→系统调试

3、施工方法

采暖管道施工流程：

图1.1.1-1采暖管道施工流程

1.1.2通风空调工程施工方法与技术措施

1、风管制作安装

1）风管的制作要求

风管所采用的镀锌钢板厚度按《通风与空调工程施工及验收规范》执行。

表1.1.2-1镀锌钢板板材厚度要求

（1）风管制作前应根据施工图纸进行现场复测，绘制加工草图，并在草图仔细标明各风口、风管部配件的大小、位置和尺寸等；

（2）加工风管用的镀锌板必须为优质板，本工程镀锌板采用卷板。镀锌板加工前镀锌板必须擦净、干燥后使用。

（3）制作场地应保持洁净，垃圾经常清扫，制作时手套不得有油污。镀锌板、风管不许在地面拖行，不准穿鞋踏上已清扫干净的镀锌板面；

（4）金属风管与法兰连接时，风管翻边应平整并紧贴法兰，宽度不应小于6mm，翻边处裂缝和孔洞应涂打密封胶；

（5）风管矩形法兰四角应设螺栓孔，螺钉、螺母、垫片和铆钉应根据板材进行选择，镀锌板选用镀锌铆钉。风口安装可选用抽芯铆钉，风管加固不得使用抽芯铆钉；风管法兰首个螺栓孔距法兰边不得大于30mm。

（6）法兰螺栓孔的位置应处于法兰边的中心，螺栓孔的排列应使正方形法兰和圆形法兰任意旋转时，四面的螺栓孔都能对准，矩形法兰两对边的螺栓孔均能对准。法兰的立面与风管平面应保证互成90度。

2）镀锌钢板风管制作流程

图1.1.2-1风管制作安装流程图

3）角钢法兰连接制作工艺

通风空调工程施工方案

一、工程概况

本工程位于大型商业综合体内，总建筑面积为XXXX平方米，由多个楼层组成。工程包括通风和空调系统的设计、采购、安装和调试等工作。

二、施工目标

1.提供舒适的室内环境，包括恒定的温度、湿度和空气质量。

2.保证通风和空调系统的正常运行，提供稳定的供气和排气。

3.降低能耗，提高能源利用效率。

4.满足环境保护的要求，减少对大气、水源和土壤的污染。

三、施工内容及工序

1.方案设计：根据建筑结构和使用需求，设计合理的通风和空调系统方案。包括冷热源选择、管道、风口、末端设备的布置等。

2.材料采购：根据设计方案，确定所需材料的规格、参数和数量，并进行采购。

3.管道安装：按照设计方案，进行管道的预埋、焊接和安装。注意管道的密封、支撑和防腐保温措施。

4.风口安装：根据设计方案，进行风口的安装和调整。确保风口位置合理，风量调节灵活。

5.末端设备安装：安装空调机组、风机盘管等末端设备。进行管道连接、电气接线和调试工作。

6.控制系统调试：调试空调和通风系统的控制回路，确保系统正常运行。包括温度、湿度、压力和风量的调节。

四、施工要求

1.安全施工：施工过程中，严格遵守安全操作规程，保证人员安全。合理设置防护措施，防止事故发生。

2.质量控制：按照相关规范和标准进行施工，确保工程质量。对关键节点和设备进行检测和测试，确保其正常运行。

3.节能环保：采用先进的节能设备和技术，提高能源利用效率。严格控制噪音和振动，保护周边环境。

4.工期管理：合理安排施工进度，严格按照计划进行施工。及时调整和协调工程进展，确保项目按时完成。

空调通风及防排烟工程施工方案

一、工程概述

1.工程前期准备

(1)落实空调、通风及防排烟工程的设计要求和要建设的区域。

(2)制定详细施工计划和进度，并确定相应的任务、负责人和施工队伍。

(3)购置所需的施工设备、材料和工具，确保施工进度顺利进行。

(4)与建筑主体结构的施工协调，确保施工过程中不影响主体结构的稳定性。

2.施工方案

a.安装冷水机组、空调末端设备和相应的管道。

b.进行冷水机组和末端设备的调试，确保其正常运行和稳定性。

c.安装空调系统的控制设备和智能控制软件，实现对空调系统的合理运行和调整。

d.进行空调末端设备的遮阳、隔热、噪音控制等工作。

a.安装通风主机和通风末端设备，包括风机、风管等。

b.进行通风系统的调试，确保其正常工作和通风效果。

c.配备必要的通风控制设备和智能控制软件，实现通风效果的合理调整。

d.进行通风末端设备的隔声和噪音控制。

a.安装防排烟设备，包括防火卷帘门、排烟风机、防烟门等。

b.进行防排烟系统的联动调试，确保系统正常工作和安全性。

c.配备必要的防排烟控制设备和智能控制软件，实现对系统的合理调整。

d.进行防排烟设备的隔声和噪音控制。

3.安全措施

(1)施工过程中要严格按照相关安全规定进行操作，并佩戴好相应的防护装备。

(2)加强施工现场的管理，确保施工人员的安全和周围环境的安全。

(3)对施工设备、电气设备等进行定期检查和维护，确保其正常运行和安全性。

(4)对施工现场的扬尘、噪音等进行有效控制，保障施工人员的健康和环境的舒适度。

4.施工质量控制

(1)施工过程中要加强质量管理，保证施工符合相应的技术规范和标准要求。

空调通风工程施工技术措施和施工方案

空调通风工程施工技术措施和施工方案ﻫ一、施工准备ﻫ(一）、作业条件ﻫ1、一般送风机系统和空调系统的安装，要在建筑物围护结构施工完,障碍物已清理,地面无杂物的条件下进行。

2、对空气洁净系统的安装,应在建筑物内部安装部件的地面已做好，墙面已抹灰完毕，室内无灰尘飞扬或有防尘措施的条件下进行。ﻫ

3、一般除尘系统风管安装宜在厂房的工艺设备安装完或设备基础已确定，设备连接器、罩体方位已知的情况下进行。

4、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大１00mm。

5、作业地点要有相应的辅助设施,如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底。ﻫ(二)材质要求ﻫ1、各种安装材料应具有出厂合格证明书或质量鉴定文件及产品清单。

2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷：

3、安装的阀体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。

4、安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉，拉铆钉,焊条、各种帆布、无纺布、射钉、膨胀螺栓应符合产品质量要求。ﻫ（三）工器具

主要工器具有：手锤、电锤、手电钻、手锯、电动双刃剪、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、手剪、倒链、高凳、大绳、尖冲、射钉枪、刷子等。

二、质量要求ﻫ送、排风，防排烟，除尘系统ﻫ１、主控项目

（1)在风管穿过需要封闭的防火、防爆的墙体或楼板时，应设预埋管或防护套管,其钢板厚度不应小于１.6ｍm。风管与防护套管之间，应用不燃且对人体无危害的柔性材料封堵。(2）风管安装必须符合下列规定:

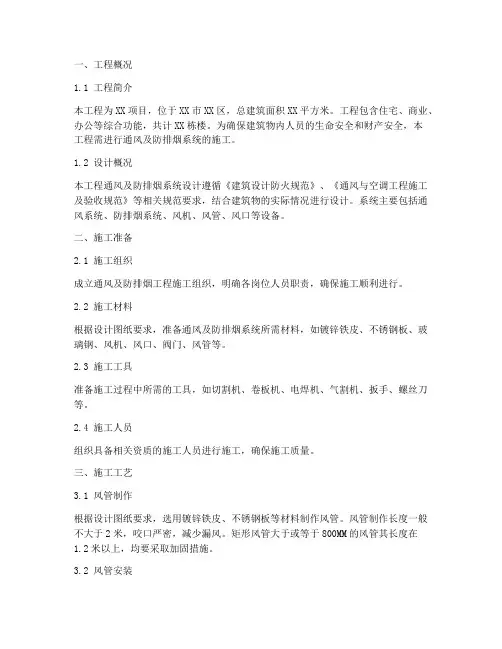

施工方案(通风、防排烟)

第一章编制说明

一、编制依据

(1)招标文件的有关要求

(2)甲方提供的施工图纸

(3)施工现场的踏勘

(4)国家相关工程建设法规

(5)国家现行的相关施工规范及标准

二、施工中主要遵循的有关规范及标准

(1) 《通风与空调工程施工质量验收规范》（GB-50243-2002）

(2) 《通风管道技术规程》JGJ141---2004

(3) 《平战结合人民防空工程设计规范》（DB11994-2013）

(4)《建筑电气安装工程施工质量验收规范》（GB-50303-2002）

(5)《人民防空工程设计防火规范》（50098-2009）

(6)《人民防空地下室设计规范》（GB50038-2005）

(7)《民用建筑供暖通风与空气调节设计规范》（GB50736-2012）

(8)《汽车库、修车库、停车场设计防火规范》（GB50067-97）

(9)《建设工程文件规档整理规范》（GB/T50328-2001）

(10)《城市建设档案著录规范》（GB/T50323-2001）

(11)《建设工程文件规档整理规范》（GB/T50328-2001）

第二章工程概况及设计要求

一、工程简介

1、本建筑为阿苏卫循环经济产业园重点工程村庄搬迁定向安置房项（小汤山镇部分）6#地下车库。

2、地下车库建筑总面积18836㎡，层高4.10m。人防建筑总面积为17435.5m2，其中人员掩蔽所为4650m2，物资库为11847m2。柴油发电机房503m2，人防室外出入口及通道面积435m2。

3、本工程人防地下室的抗力等级为核6级常6级甲类防空地下室，包括二等人员掩蔽所，人防物资库，柴油发电站等。物资库防化等级为丁类，人员掩蔽所防化等级为丙类。其他房间无防化要求。

空调通风工程施工方案

一、引言

空调通风工程是建筑工程中至关重要的一部分，它直接影响到室内空气质量和

舒适度。本文将针对空调通风工程的施工方案进行详细介绍，旨在提高施工效率、确保施工质量。

二、施工前准备

在开始空调通风工程施工之前，需要做好以下几项准备工作： - 制定详细的施

工计划和施工方案； - 确定施工现场布置和施工区域范围； - 准备好所需的材料和

设备； - 安排好工程人员的工作任务和时间安排。

三、施工过程

1. 空调系统施工

空调系统施工是空调通风工程的核心部分，包括以下几个步骤： - 安装空调主

机和室内机组； - 安装空调管道和冷凝水排放系统； - 连接电气线路； - 调试空调

系统。

2. 通风系统施工

通风系统的施工也是至关重要的，需要按照以下步骤进行： - 安装通风设备，

如通风机、排风扇等； - 完成通风管道的安装和连接； - 设定通风系统的工作参数。

3. 系统联调

在完成空调系统和通风系统各自的施工后，需要进行系统联调，确保两个系统

的协调运行，保障整体空气质量。

四、施工质量控制

为保证空调通风工程施工质量，需要进行严格的质量控制： - 定期进行施工现

场检查和复查； - 严格按照施工规范和标准进行施工； - 完成施工后的系统调试和

检验； - 做好施工记录和资料归档。

五、施工后收尾工作

空调通风工程施工完成后，还需要进行一些收尾工作： - 清理施工现场和处理

施工垃圾； - 对施工质量进行总结和评估； - 完善施工档案和交付相关资料。

结语

本文对空调通风工程施工方案进行了全面的介细，从施工前准备到施工过程再到施工质量控制和收尾工作都进行了详细阐述，希望能够对相关施工人员提供一定的参考和帮助。

空调、通风及防排烟工程施工方案

第一章工程概述.................................................................................................................................... - 2 - 第一节工程概况................................................. - 2 -第二节方案编制依据............................................. - 2 -第二章施工部署.................................................................................................................................... - 5 - 第一节施工项目组织机构......................................... - 5 -第二节施工项目组织机构职能..................................... - 5 -第三节施工项目管理模式......................................... - 7 -第四节施工项目实现的各项目标................................... - 8 -第三章施工准备.................................................................................................................................. - 10 - 第一节技术准备................................................ - 10 -第二节现场准备................................................ - 11 -第三节现场用水、电............................................ - 13 -第四节劳动力和机械设备准备.................................... - 15 -第五节施工进度计划............................................ - 17 -第四章施工方法 (19)

空调、通风及防排烟工程施工方案

一、项目背景

空调、通风及防排烟工程是建筑物中至关重要的系统之一，不仅影响着室内舒

适度，也关系到人们的生活环境质量和安全性。本文旨在探讨在施工过程中的方案设计和实施要点，确保该工程的高效顺利完成。

二、施工前准备

在施工前，需要进行详细的调研和测量工作，确认建筑物的结构和环境特点，

以便设计出最合适的空调、通风及防排烟系统。同时，需要准备好施工所需的设备、材料和人力资源，确保施工过程不受延误。

三、空调系统施工

空调系统的施工主要包括以下几个步骤：

1.管道安装：根据设计方案，在建筑物内安装空调系统的管道，确保

管道的连接牢固，不漏气。

2.设备安装：安装空调设备，包括制冷机组、风机盘管等，确保设备

安装正确、运行稳定。

3.电气连接：将空调设备与电源进行正确连接，确保设备能够正常运

行。

4.系统调试：对整个空调系统进行调试，确保系统各部件协调工作，

能够有效制冷或制热。

四、通风系统施工

通风系统的施工主要包括以下几个步骤：

1.管道安装：安装通风管道，合理布局，确保室内空气流通畅通。

2.风机安装：安装通风系统所需的风机，确保风机工作正常、稳定。

3.风口安装：安装通风出风口和进风口，确保室内新风充足。

4.系统调试：调试通风系统，确保系统正常工作、室内空气质量良好。

五、防排烟系统施工

防排烟系统的施工是建筑消防设施中不可或缺的一部分，其施工主要包括以下

几个步骤：

1.排烟口设置：设置建筑物内排烟口，确保火灾时能够迅速排出烟雾，

保障人员疏散。

2.排烟风机安装：安装排烟风机，确保在火灾时能够迅速排出大量烟

空调通风及消防排烟系统施工方案

系统概况：

本项目包括塔楼、公寓和酒店三个部分的空调通风及消防排烟系统。其中，酒店客房需要全年性空调，夏季供冷，冬季供热，冷源由NO2制冷机房500RT*2台单独供给，热源由锅炉房供应低温热水。公寓夏季供冷，冬季不供热，冷源由

NO1制冷机房500RT*2台单独供给。酒店和公寓空调采用暗装风机盘管加新风系统，一区至三区空调采用卡式风机盘管加新风系统。为方便物业管理，写字楼采用分层计量，公寓按单元计量，酒店总计量。消防控制中心和电话机房设有VRV系统，一层大门分别设有冷风幕机组。

空调新风系统：

每个区每层设有新风系统，新风从室外引进，设有手动调节阀。

排烟系统：

楼梯间和前室的正压送风系统：

裙房、公寓、酒店正压送风，楼梯间和前室分别设有加压送风系统，风机设置于设备层和顶层。超高层33-40层，楼梯间和前室设有正压送风系统。楼梯间每隔二层设一个自垂百叶风口，发生火灾时所有风口全部开启。前室每层设一个常闭型可自动开启的多叶送风口，发生火灾时，只开启着火层和上下邻近层的风口，由消防控制中心发出信号或就地开启前室加压送风口，接通加压送风机，风口与风机联锁。当烟气温度升至280度时，多叶送风口重新关闭，风机停止运转，输出关闭信号。

裙房、九区顶部证卷交易大厅排烟系统：

证券交易大厅设有四个竖向排烟系统，按中厅体积4次/h 计算。采光天窗顶部设有四个排烟系统。

内走道排烟系统：

公寓和酒店内走道超过20米，设有机械排烟系统。公寓和酒店分别设有排风系统。三十八层内走道设有排烟系统。共享大厅因南北贯通，与室外相连，不设排烟系统。两个避难层

通风空调工程施工方案

本工程包括通风系统、防排烟系统。

1、主体配合

(1)工程施工前从地下层开始，绘制通风空调平面预留孔洞标准图，标明预留位置、孔洞尺寸、标高；

(2)与土建技术人员核实预埋件规格数量，落实预埋件的预埋方法和预埋职责，不明之处，协商解决办法；

(3)派专人参加土建安装施工协调会。在土建施工过程中核实每个预留洞和预埋件的确切位置、尺寸和标高。

(5)质量标准及质量控制

①对照图纸及预留预埋清单表要求，无遗漏、错留现象。

②所有预留墙板洞的规格尺寸、轴线位置、标高等达到预留清单表的要求，误差以满足管道安装要求为准，确保管道安装时各项误差达到合格标准。

2风管的安装

本工程排风管采用不燃无机玻璃钢复合材料制作的风管，法兰垫片材质采用不燃材料。

风管安装工艺流程：

（1）风管按系统编号就位后组对，一般8〜9m为一段，法兰螺栓朝一侧，法兰间垫3=3-5Imn石棉橡胶垫，按对称的方法均匀拧紧螺栓，并随时调整平直度。

（2）风管支吊架按国标T615加工。加工好后除锈刷红丹防锈漆二道，支吊架用膨胀螺栓固定牢靠，并避开风口、调节阀，且不能直接吊在风管法兰上。防火阀、消声器单独设支架，支吊架间距应符合下列要求：水平安装的风管大边长L〈400mm时，间距不超过4m,风管大边长LN400mm时，间距不超过3叱垂直安装的风管，间距不大于4m,但每根立管的支架不少于2个。

（3）风管吊装前在风管位置楼板部位设置吊点（用膨胀螺栓固定），通过吊索滑轮，吊链葫芦将风管起吊，并通过移动脚手架安装吊架横担，并调整好其水平度。

（4）质量控制要点
