电气控制技术习题一

合集下载

电气控制习题与答案

电气控制习题与答案

习题与解答一、选择题(每题4个选项,只有1个是正确的,将正确的选项填入括号内)1.电气图中,断路器的符号为()。

(A)K (B)D(C)L (D)DL2.不属于笼型异步电动机降压启动方法的是()启动。

(A)自耦变压器降压(B)星形一三角形换接(C)延边三角形(D)在转子电路中串联变阻器3.中小容量异步电动机的过载保护一般采用()。

(A)熔断器(B)磁力启动器(C)热继电器(D)电压继电器4.笼型异步电动机的延边三角形启动方法,是变更()接法。

(A)电源相序(B)电动机端子(C)电动机定子绕组(D)电动机转子绕组5.属双速异步电动机接线方法的是()。

(A)YY/YY (B)YY/△(C)YY/Y (D)△△/Y6.异步电动机的反接制动是指改变()。

(A)电源电压(B)电源电流(C)电源相序(D)电源频率7.异步电动机的能耗制动采用的设备是()装置。

(A)电磁抱闸(B)直流电源(C)开关与继电器(D)电阻器8. 在电动机的连续运转控制中,其控制关键是。

①自锁触点②互锁触点③复合按钮④机械联锁9. 下列低压电器中可以实现过载保护的有。

①热继电器②速度继电器③接触器④低压断路器⑤时间继电器10. Y-△降压启动可使启动电流减少到直接启动时的。

① 1/2 ② 1/3③ 1/4 ④3111. 下列属于低压配电电器的是。

①接触器②继电器③刀开关④时间继电器12. 表示电路中各个电气元件连接关系和电气工作原理的图称为。

①电路图②电气互联图③系统图④电气安装图13. 交流接触器是利用配合动作的一种自动控制电器。

①电动力与弹簧弹力②外施压力与弹簧弹力③电磁力与空气阻尼力④电磁力与弹簧弹力14.对绕线型电动机而言,一般利用()方法进行调速。

(A)改变电源频率(B)改变定子极对数(C)改变转子电路中电阻(D)改变转差率15.一台三相异步电动机,其铭牌上标明额定电压为220V/380V,其接法应是()。

(A)Y/△(B)△/Y(C)△/△ (D)Y/Y二.不定项选择题1. 低压断路器具有保护。

工厂电气控制技术(习题)

工厂电气控制技术(习题)

第一章常用低压电器习题1-1判断题(正确的打√,错误的打×)1-1-1 一台额定电压为220V的交流接触器在交流20V和直流220V的电源上均可使用。

()1-1-2 交流接触器通电后如果铁心吸合受阻,将导致线圈烧毁。

()1-1-3 交流接触器铁心端面嵌有短路环的目的是保证动、静铁心严密,不发生振动动与噪声。

()1-1-4 直流接触器比交流接触器更适用于频繁操作的场合。

()1-1-5 低压断路器又称为自动空气开关。

()1-1-6 只要外加电压不变化,交流电磁铁的吸力在吸合前、后是不变的。

()1-1-7 直流电磁铁励磁电流的大小与行程成正比。

()1-1-8 熔断器的保护特性是反时限的。

()1-1-9 低压断路器具有失压保护的功能。

()1-1-10 一定规格的热继电器,其所装的热元件规格可能是不同的。

()1-1-11 无断相保护装置的热继电器不能对电动机的断相提供保护。

()1-1-12 热继电器的额定电流就是其触点的额定电流。

()1-1-13 热继电器的保护特性是反时限的。

()1-1-14 行程开关、限位开关、终端开关是同一种开关。

()1-1-15 万能转换开关本身带有各种保护。

()1-1-16 主令控制器除了手动式产品外,还有由电动机驱动的产品。

()1-1-17 继电器在整定值下动作时所需的最小电压称为灵敏度。

()1-2 选择题(将正确答案的序号填入括号中)1-2-1 关于接触电阻,下列说法中不正确的是()。

A 由于接触电阻的存在,会导致电压损失B由于接触电阻的存在,触点的温度降低C 由于接触电阻的存在,触点容易产生熔焊现象D 由于接触电阻的存在,触点工作不可靠1-2-2 为了减小接触电阻,下列做法中不正确的是()。

A 在静铁心的端面上嵌有短路环B 加一个触点弹簧C 触点接触面保持清洁D 在触点上镶一块纯银块1-2-3 由于电弧的存在,将导致()。

A 电路的分断时间加长B 电路的分断时间缩短C 电路的分断时间不变D 分断能力提高1-2-4 CJ20—160型交流接触器在380V时的额定工作电流为160A,故它在380V时能控制的电动机的功率约为()。

工厂电气控制技术复习题

工厂电气控制技术复习题

工厂电气控制技术复习题(一)一、填空题1.熔断器在低压电路中起短路保护和过载保护作用。

2.电磁机构由线圈、铁心和衔铁组成。

3.降压启动是指利用某些设备或者采用电动机定子绕组换接方法,使电动机起动时,定子绕组的端电压低于额定电压,从而减少起动电流。

4.交流电磁机构的线圈通电后,衔铁尚未动作时的励磁电流为吸合后的额定电流5~6倍,所以交流电磁机构不适合用于可靠性要求高与操作频繁的场合。

5.绕线异步电动机有串电阻起动和串频敏变阻器起动两种控制电路。

6.PLC内部等效继电器的符号约定:○表示线圈、≠表示常闭触点、‖表示常开触点。

7.0~T199是100ms定时器、T200~T245是10ms定时器。

8.STL指令称为步进接点指令。

其功能是将步进接点接到左母线。

STL指令的操作元件是状态继电器S。

二、判断题1.直接启动所用设备少,线路简单,维修量较少,故电动机一般都采用直接启动。

(×)2.接触器可以频繁地接通和切断交直流主电路和控制电路,并能实现远距离控制。

(√)3.M7120磨床电磁吸盘电流过小时,电动机M1、M3停止旋转。

(√)4.直流电弧比交流电弧更容易熄灭。

(×)5.热继电器适用所有电动机的过载保护。

(×)6.接触器触头的常开和常闭是指电磁系统未通电动作前触头的状态。

(√)7.不具有掉电保护功能的计数器,掉电后当前触点不能自动复位,需要使用RST指令使触点复位。

(√)8.PLC输出继电器的外部输出触点只有常开触点。

(√)9.步进接点既有常开触点又有常闭触点。

(×)10.PLF是上升沿脉冲微分指令。

(×)三、选择题1.单台三相交流电动机(或设备)的三根引出线,按相序依次编号为(A)A、U、V、WB、L1、L2、L3C、U11、V11、W112.桥式起重机电动机的过载保护均由(B )来实现。

A、熔断器B、过流继电器C、热继电器3.只有当Z3040摇臂钻床的摇臂完全松开后,活塞杆通过弹簧片才会压下位置开关(B ),使摇臂上升或下降。

电气控制技术朱晓慧课后参考答案

电气控制技术朱晓慧课后参考答案

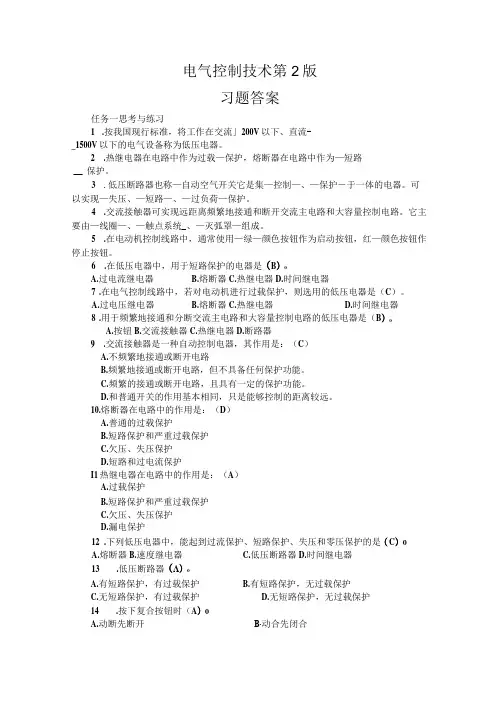

电气控制技术第2版习题答案任务一思考与练习1.按我国现行标准,将工作在交流」200V以下、直流-_1500V以下的电气设备称为低压电器。

2.热继电器在电路中作为过载—保护,熔断器在电路中作为—短路__ 保护。

3.低压断路器也称—自动空气开关它是集—控制—、—保护―于一体的电器。

可以实现—失压、—短路—、—过负荷—保护。

4.交流接触器可实现远距离频繁地接通和断开交流主电路和大容量控制电路。

它主要由—线圈—、—触点系统_、—灭弧罩—组成。

5.在电动机控制线路中,通常使用—绿—颜色按钮作为启动按钮,红—颜色按钮作停止按钮。

6.在低压电器中,用于短路保护的电器是(B)oA.过电流继电器B.熔断器C.热继电器D.时间继电器7.在电气控制线路中,若对电动机进行过载保护,则选用的低压电器是(C)。

A.过电压继电器B.熔断器C.热继电器D.时间继电器8.用于频繁地接通和分断交流主电路和大容量控制电路的低压电器是(B)oA.按钮B.交流接触器C.热继电器D.断路器9.交流接触器是一种自动控制电器,其作用是:(C)A.不频繁地接通或断开电路B.频繁地接通或断开电路,但不具备任何保护功能。

C.频繁的接通或断开电路,且具有一定的保护功能。

D.和普通开关的作用基本相同,只是能够控制的距离较远。

10.熔断器在电路中的作用是:(D)A.普通的过载保护B.短路保护和严重过载保护C.欠压、失压保护D.短路和过电流保护I1热继电器在电路中的作用是:(A)A.过载保护B.短路保护和严重过载保护C.欠压、失压保护D.漏电保护12.下列低压电器中,能起到过流保护、短路保护、失压和零压保护的是(C)oA.熔断器B.速度继电器C.低压断路器D.时间继电器13.低压断路器(Λ)oA.有短路保护,有过载保护B.有短路保护,无过载保护C.无短路保护,有过载保护D.无短路保护,无过载保护14.按下复合按钮时(A)oA.动断先断开B∙动合先闭合C.动断动合同时动作D.动合动断均可先动15.按钮用来短时间接通或断开小电流电路,(B)色按钮常用表示起动。

电气控制部分习题

电气控制部分习题

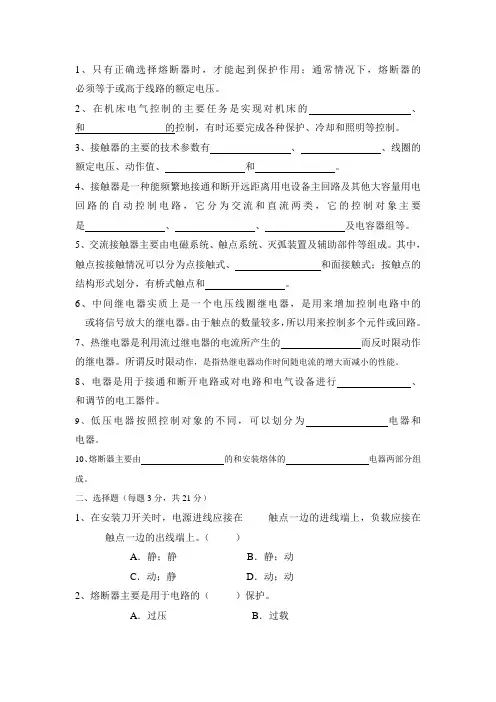

1、只有正确选择熔断器时,才能起到保护作用;通常情况下,熔断器的必须等于或高于线路的额定电压。

2、在机床电气控制的主要任务是实现对机床的、和的控制,有时还要完成各种保护、冷却和照明等控制。

3、接触器的主要的技术参数有、、线圈的额定电压、动作值、和。

4、接触器是一种能频繁地接通和断开远距离用电设备主回路及其他大容量用电回路的自动控制电路,它分为交流和直流两类,它的控制对象主要是、、及电容器组等。

5、交流接触器主要由电磁系统、触点系统、灭弧装置及辅助部件等组成。

其中,触点按接触情况可以分为点接触式、和面接触式;按触点的结构形式划分,有桥式触点和。

6、中间继电器实质上是一个电压线圈继电器,是用来增加控制电路中的或将信号放大的继电器。

由于触点的数量较多,所以用来控制多个元件或回路。

7、热继电器是利用流过继电器的电流所产生的而反时限动作的继电器。

所谓反时限动作,是指热继电器动作时间随电流的增大而减小的性能。

8、电器是用于接通和断开电路或对电路和电气设备进行、和调节的电工器件。

9、低压电器按照控制对象的不同,可以划分为电器和电器。

10、熔断器主要由的和安装熔体的电器两部分组成。

二、选择题(每题3分,共21分)1、在安装刀开关时,电源进线应接在_____触点一边的进线端上,负载应接在______触点一边的出线端上。

()A.静;静B.静;动C.动;静D.动;动2、熔断器主要是用于电路的()保护。

A.过压B.过载C.短路D.漏电3、延时动作的继电器是()。

A.电流继电器B.电压继电器C.时间继电器D.速度继电器4、下列电器中不能实现短路保护的是()。

A.熔断器B.过电流继电器C.热继电器D.低压断路器5、电压继电器的线圈与电流继电器的线圈相比,具有的特点是()。

A.电压继电器的线圈与被测电路串联B.电压继电器的线圈匝数多、导线细、电阻大C.电压继电器的线圈工作时无电流D.电压继电器的线圈匝数少、导线粗、电阻小6、采用星-三角降压起动的电动机,正常工作时定子绕组接成()。

电气控制技术练习题及答案

电气控制技术练习题及答案

⒈电力拖动控制系统主要由 原动机 和 自动控制部分 组成。

⒉电气控制系统图包括 电气控制原理图 、 电气设备安装图 、 电气设备接线图 等。

⒊将额定电压直接加到电动机的定子绕组上,使电动机起动运转,称为 直接 起动或 全压 起动。

⒋机床设备中停车制动的控制方式主要有 反接制动 和 能耗制动 。

⒏PLC 的程序一般表示方式有 梯形图 、 语句表 、 逻辑功能图 、 和 逻辑代数式 四种。

⒐利用KEEP 指令编程时.必须按照先 置位 ,再 复位 最后是 锁存指令 的顺序进行。

⒈绘制电气原理图时,主回路一般用 粗线 绘制在图面的 左 侧,而控制电路用 细线 绘制在图 右侧,所有电路元件的图形符号均按电器 常 态绘制。

⒉阻转矩作用方向始终与运动方向 相反 ,是起 阻碍 运动的作用转矩。

⒊电动机一般采用热继电器实现 过载 保护,热继电器的常闭触点应接在 控制回路 。

⒋实现多地点控制一台电动机起动、停机时,应把起动按钮 并联 连接,停机按钮应 串联 连接。

⒌要在一定的距离内实现自动往复不断循环工作,应采用 行程开关 来控制电动机的正、反转。

⒍C 系列P 型PLC 共有 16 个SMR 。

⒎在同一程序段中,最多允许使用 48 个DIFU 和DIFD 指令。

⒏输出继电器(OR )通过一对 动合 触点将PLC 的控制信号传递给负载。

⒐C 系列P 型PLC 按功能可分为基本型、 扩展I/O 单元扩展型 和专用型单元。

⒑C 系列P 型机的定时器属于 递减计数 类型的定时器。

⒒输入继电器与PLC 的 输入设备 相连,它只能由 外部设备 信号来驱动,不能被程序指令来驱动,只有输出继电器才具有 驱动负载抗干扰 能力。

⒈机械特性硬度是指表示了 电动机的转速随转矩变化之间的关系 。

⒉使三相交流异步电动机实现正、反转换向,可采取 改变三相电源的相序 的方法。

⒊丫一△降压起动的电动机在正常运行时,电动机定子绕组是连接 成三角形 的。

电气控制1-4章练习题

电气控制1-4章练习题

第一章练习题1.填空题(l)电路可以说成是由_____________、_____________和_____________三大部分组成的。

(2)在分析与计算电路时,常任意选定某一方向作为电压或电流的_____________,当所选电压或电流方向与实际方问一致时,电压或电流为_____________值;反之为_____________值。

(3)给功率为60 w的用电器供电3天,供给的电能是_____________。

若电价为0 .3元/度,则该用电器需付的电费是。

(4)、一个标有“1kΩ,10 W”的电阻,允许通过的最大电流是_____________,允许加在它两端的最大电压是_____________。

(5)有三个阻值为6Ω的电阻,若把它们串联,等效电阻是_____________Ω;若把它们并联,等效电阻是_____________Ω;若把两个并联后,再与第三个串联,等效电阻应是_____________Ω。

(6)如图1.6所示电路中U ab=10 V,则电压U=_____________,电流的大小等于_____________。

(7)已知电阻R1=2R2,如果将其串联,则通过电阻R1与R2中的电流之比是_____________;电阻R1与R2两端电压之比是_____________,电阻R1与R2消耗的功率之比是_____________。

(8)已知电阻3R1=R2,如果将其并联,则通过电阻R1与R2中的电流之比是_____________,电阻R1与R2两端电压之比是_____________,电阻R1与R2消耗的功率之比是_____________。

(9)电阻串联可获得电阻值_____________的电阻,还可以扩大_____________表的量程;电阻并联可获得阻值_____________的电阻,额定电压相同的负载几乎都是_____________使用的。

(10)电源电动势与电源的开路电压大小_____________,方向_____________。

电气控制技术习题

电气控制技术习题

1.低压电器是指工作电压在_______ 或_______以下的各种电器。

2.接触器按其主触头通过电流的种类,可分为_____________和__________。

3.热继电器是利用_______________________原理来工作的保护电器,它在电路中主要用作是对三相异步电动机起______________作用。

4.速度继电器主要用作________________________控制。

5.时间继电器是指_____________________________________________一种控制电器。

6.在机床电气控制系统中,短路保护用_________________元件;过载保护用________________元件。

7.触头的结构形式有________________、指形触头。

8.接触器用于远距离频繁地接通或断开交直流________________及大容量控制电路的一种自动开关电器。

9.接触器的额定通断能力是指其主触头在规定条件下可靠地________________的电流值。

10.继电器的调节装置用以改变继电器的________________。

11.电磁式继电器反映的是电信号,当线圈反映电压信号时,为________________继电器;当线圈反映电流信号时,为电流继电器。

12.电磁式电流继电器线圈串接在电路中,用于反映电路________________的大小。

13.接触器选用时,其主触点的额定工作电压应_____________或_____________负载电路的电压,主触点的额定工作电流应_____________或_____________负载电路的电流,吸引线圈的额定电压应与控制回路_____________。

14.熔断器熔体允许长期通过1.2倍的额定电流,但故障时当通过的_____________越大,熔体熔断的_____________越短。

15.凡是继电器感测元件得到动作信号后,其触头要延迟一段时间才动作的电器称为_____________继电器。

电气控制技术与应用-习题与解答(一)

电气控制技术与应用-习题与解答(一)

习题与解答(一)一、填空题1和保护电器两类。

由此可知,交流接触器属于控制类电器,熔断器属于保护类电器。

2.接触器可分为交流和直流两类,它们都是由电磁铁和触头两个主要部分组成,利用电磁铁的吸引力而动作。

接触器具有失压保护功能。

3.HZ10-100/3是组合开关的型号。

型号中“100”表示额定电流为100A,“3”表示极数。

4.用热继电器对电动机进行保护,其整定电流值应由电动机的额定电流来确定。

热继电器可以用来防止电动机因过载而损坏,不能用来对电动机进行失压保护。

5.可以用中间继电器来扩大控制回路的数目。

中间继电器是把一个输入信号变成为多个输出信号的继电器。

6.磁力启动器通常由接触器、热继电器、按纽等部分组成。

7.自动空气开关在电路发生短路、过载和失压等故障时,能自动切断故障电路。

采用自动空气开关可对电动机实行无熔断器保护,因而可以避免电动机因熔丝熔断而引起的故障。

8.刀开关又简称闸刀,刀开关在分断有负载电路时,其触刀与静夹座间会立即产生电。

9.中间继电器的结构和原理和接触器相同,故也称为接触器式继电器。

其各对触头允许通过的电流是相同的,额定电流一般为5A。

10.JW2型行程开关是一种具有双断点快速动作的微动开关。

11.气囊式时间继电器要调整其延时时间可改变进气口的大小,进气快则延时时间短,反之则延时时间长。

12.电流继电器的吸引线圈应串联在主电路中。

欠电流继电器在主电路通过正常工作电流时,动铁心已经被吸合,当主电路的电流低于其整定电流时,动铁心才被释放。

电流继电器的文字符号是KA。

13.电动机的正反转控制电路,其实就是正转控制与反转控制电路的组合。

但在任何时候只允许其中一组电路工作,因此必须进行互锁,以防止电源短路。

14.“JR16-20/3D”是表示热继电器,“20”表示额定电流为20A,“3”表示三相式热继电器,“D”表示具有差动断相保护机构。

它可以用来对三角形接法的电动机进行有效的保护。

15.行程开关既可以用来控制工作台的行程长度,又可作为工作台的极限位置保护。

电气控制习题和答案解析

电气控制习题和答案解析

习题与解答一、选择题(每题4个选项,只有1个是正确的,将正确的选项填入括号内)1.电气图中,断路器的符号为()。

(A)K (B)D(C)L (D)DL2.不属于笼型异步电动机降压启动方法的是()启动。

(A)自耦变压器降压(B)星形一三角形换接(C)延边三角形(D)在转子电路中串联变阻器3.中小容量异步电动机的过载保护一般采用()。

(A)熔断器(B)磁力启动器(C)热继电器(D)电压继电器4.笼型异步电动机的延边三角形启动方法,是变更()接法。

(A)电源相序(B)电动机端子(C)电动机定子绕组(D)电动机转子绕组5.属双速异步电动机接线方法的是()。

(A)YY/YY (B)YY/△(C)YY/Y (D)△△/Y6.异步电动机的反接制动是指改变()。

(A)电源电压(B)电源电流(C)电源相序(D)电源频率7.异步电动机的能耗制动采用的设备是()装置。

(A)电磁抱闸(B)直流电源(C)开关与继电器(D)电阻器8. 在电动机的连续运转控制中,其控制关键是。

①自锁触点②互锁触点③复合按钮④机械联锁9. 下列低压电器中可以实现过载保护的有。

①热继电器②速度继电器③接触器④低压断路器⑤时间继电器10. Y-△降压启动可使启动电流减少到直接启动时的。

① 1/2 ② 1/31③ 1/4 ④311. 下列属于低压配电电器的是。

①接触器②继电器③刀开关④时间继电器12. 表示电路中各个电气元件连接关系和电气工作原理的图称为。

①电路图②电气互联图③系统图④电气安装图13. 交流接触器是利用配合动作的一种自动控制电器。

①电动力与弹簧弹力②外施压力与弹簧弹力③电磁力与空气阻尼力④电磁力与弹簧弹力14.对绕线型电动机而言,一般利用()方法进行调速。

(A)改变电源频率(B)改变定子极对数(C)改变转子电路中电阻(D)改变转差率15.一台三相异步电动机,其铭牌上标明额定电压为220V/380V,其接法应是()。

(A)Y/△(B)△/Y(C)△/△ (D)Y/Y二.不定项选择题1. 低压断路器具有保护。

电气控制技术习题

电气控制技术习题

试画出对应的逻辑电路图, 并分析其逻辑功能。
电气控制技术习题
5.3 析图题5.3(a)所示时序电路的逻辑功能。根据图题5.3(b) 所示输入信号波形, 画出对应的输出Q2、Q1的输出波形。
CR Q1 RD CP C F1 D Q Q RD C F2 D Q Q Q2 CP CR
(a)
(b)
图题5.3 (a) 逻辑电路图; (b) 输入波形图
+UCC
B EN C Y=(ABC )·( ABC ) (f)
图题 2.2
电气控制技术习题
2.3 已知电路两个输入信号的波形如图题2.3所示, 信号的 重复频率为1MHz, 每个门的平均延迟时间tpd=20ns。试 画出: (1) 不考虑tpd时的输出波形。 (2)考虑tpd时的输出波形。
R CP S (a) R CP S (d ) Q CP Q “0” Q Q CP “1” R S (b) Q CP Q S (c) Q R Q
1
2
3
4
(e)
图题4.2 同步RS触发器和CP波形
电气控制技术习题
4.3 同步触发器接成图题4.3(a)、 (b)、 (c)、 (d)所示形式,设初 始状态为0,试根据图(e)所示的CP波形画出Qa、Qb、c、Qd的 波形。
电气控制技术习题
第1章 低压电器
• • • • • • • • • • • • • 自测题 一、选择题: 1.胶木闸刀开关安装时,手柄 。 A.向上 B.向下 按钮。 2.在机床上,启动按钮通常采用 A.红色 B.黄色 C.绿色 D.白色 3.胶木闸刀开关接线时,应将电动机引线接在 上。 A.静插座 B.动触片 4.在机订控制线路中起限位保护的电器元件是 。 A.闸刀开关 B.行程开关 C.组合开关 。 5.交流接触器铁芯上嵌有短路环,其作用是 A.短路 B.动作迅速 C.增强吸力 D.减小振动 6.交流接触器除了具有接通和断开主电路和控制电路功能外,还 兼可实现 保护。 • A.短路 B.过载 C.欠压

电气控制技术课后习题答案第一章

电气控制技术课后习题答案第一章

第一章1—1电器为什么需要灭弧装置?答:电路中的电压超过10~12V和电流超过80~100mA,则在动、静触头分离时在它们的气隙中间就会产生强烈的火花或电弧。

电弧时一种高温高热的气体放电现象,其结果会使触头烧坏,缩短使用寿命,因此通常要设灭弧装置。

1-2单相交流电磁机构中的短路环的作用是什么?三相交流电磁机构中是否也需短路环?当接触器内部发出振动噪声时,产生的原因可能有哪几种?答:单相交流电磁机构中的短路环的作用在于它产生的磁通滞后于主磁通一定相位差,它们产生的电磁力与F1之间也就有一相位差。

三相交流电磁机构中不需短路环。

交流电流要周期过零值,其产生的电磁吸力也要周期过零,这样在释放弹簧反力和电磁力的共同作用下衔铁就要产生振动。

1—3“将三只20A的接触器的触头并联起来,就可正常控制60A的负载;若控制30A的负载,它们的寿命就约延长一倍.”对吗?为什么?答:不对,前半句是对的,将三只20A的接触器的触头并联起来,就可正常控制60A的负载,但若控制30A的负载,它们的寿命就约延长一倍,是错误的.1—4额定电流30A的电动机带稳定负载,测得电流值为26A,应如何整定热继电器的额定电流值?对于三角形接法的电动机应如何选择热继电器?答:整定热继电器的额定电流值:三角形接法的电动机在有可能不满载工作时,必须选用带断相保护功能的热继电器.1—5对保护一般照明线路的熔体额定电流如何选择?对保护一台电动机和多台电动机的熔体额定电流如何选定?答:对保护一般照明线路的熔体额定电流等于或稍大于线路的工作电流;对保护一台电动机或多台电动机的熔体额定电流等于或稍大于可能出现的最大电流除以2.5,其中多台电动机,可能出现的最大电流等于容量最大一台电动机起动电流,加上其他各台电动机的额定电流。

1-6固态继电器有哪些优缺点?在什么场合应优先选用固态继电器?答:优点:工作可靠、寿命长、对外界干扰小、能与逻辑电路兼容、抗干扰能力强、开关速度快、无火花、无动作噪声和使用方便;缺点:过载能力低,易受温度和辐射影响,通断阻抗比小.1-7断路器可以拥有哪些脱扣器?用于保护电动机需要哪些脱扣器?用于保护灯光球场的照明线路需要哪些脱扣器?断路器与熔断器相比较,各有什么特点?答:断路器可以拥有分励脱扣器、漏电脱扣器、热脱扣器与过电流脱扣器等;用于保护电动机需要电流脱扣器;用于保护灯光球场的照明线路需要复式脱扣器;断路器是能接通、承载以及分断正常电路条件下的电流,也能在规定的非正常电路条件下接通、承载一定时间并分断电流的开关电器;熔断器是当通过它的电流超过规定值达一定时间后,以它本身产生的热量使熔体熔化,从而分断电路的电器。

电气控制技术习题

电气控制技术习题

电气控制技术习题1、停止按钮应优先选用()A、红色B、黄色C、黑色D、绿色答案:A2、中间继电器的电气字母符号为( )A、KAB、QFC、FUD、KT答案:A3、三相异步电动机与三相交流电源连接的部分是()。

A、.定子铁芯B、转子铁芯C、定子绕组D、转子绕组答案:C4、把电能转变成机械能输出的电机是()A、不确定B、发电机C、变压器D、电动机答案:D5、三相交流电路的总电源开关进线分别用()A、A、B、C标号B、U、V、W标号C、L1、L2、L3标号D、1、2、3标号答案:C6、变压器的一次绕组与()连接A、不确定B、电动机C、负载D、电源答案:D7、三相异步电动机的额定转速是指()。

A、任意转速B、不确定C、转子转速D、同步转速答案:C8、电流互感器二次侧的额定电流一般是()A、100AB、5000AC、5AD、任意答案:C9、使用电流互感器时,其二次侧不允许()A、通路B、不确定C、短路D、开路(断路)答案:D10、一台变压器的型号为S11-500/10,其中“10”的含义是()。

A、额定电压10KVB、额定电流10AC、额定容量10KV·A答案:A11、时间继电器的作用是()A、短路保护B、延时通断控制回路C、延时通断主回路D、过电流保护答案:B12、实现位置控制要求所依靠的主要电器是()。

A、行程开关B、时间继电器C、热继电器D、速度继电器答案:A13、三相笼型异步电动机直接起动电流较大,一般可达额定电流的()倍。

A、10B、4~7C、3~4D、2~3答案:B14、完成工作台自动往返行程控制要求的主要电器元件是()。

A、刀开关B、行程开关C、接触器D、按钮答案:B15、电力变压器的主要作用是()A、变换功率B、变换阻抗C、变换电压D、变换效率答案:C16、一台变压器的型号为S11-500/10,其中“500”的含义是A、效率B、额定电流为500AC、额定电压为500KVD、额定容量为500KV·A答案:D17、三相异步电动机的反接制动方法是指制动时向三相异步电动机定子绕组中通入()。

第一篇电气控制篇习题

第一篇电气控制篇习题

第一篇电气控制篇习题1.1 填空题:(1)热继电器的电气符号为(),在电路中起()作用。

(2)熔断器对电路起()保护作用,热继电器对电动机起()保护作用。

(3)接触器的电气符号由()、()和()组成。

(4)接触器按其主触点控制电路中()分为直流接触器和交流接触器。

(5)行程开关的电气符号是(),速度继电器的电气符号是()。

(6)继电器-接触器控制系统中常用的保护装置有(熔断器)、(热继电器)。

(7)直流电器的线圈能否串联使用?()(能/不能)(8)接触器或继电器的自锁一般是利用自身的()触头保证线圈继续通电。

1.2 判断题:(1)在电路中熔断器主要起短路保护作用,热继电器主要起过载保护作用。

()(2)速度继电器主要用在电动机的反接制动中。

()(3)在电动机的起动过程中,软启动器的效果是最好的。

()(4)接触器的灭弧装置损坏后,该接触器不能再使用。

()(5)启动按钮优先选用绿色按钮;急停按钮优先选用红色按钮;停止按钮优先选用红色按钮。

()(6)低压开关、接触器、继电器、主令电器、电磁铁等都属于低压控制电器。

()(7)熔断器熔体额定电流允许在超过熔断器额定电流下使用。

()(8)中间继电器和交流接触器工作原理相同。

()(9)按钮是手按下即动作的松开即释放复位的小电流开关电器。

()(10)熔断器的熔断时间与电流的平方成正比关系。

()(11)熔断器熔管的作用仅作为保护熔体用。

()(12)接触器除具备通断电路外还具备短路和过载保护作用。

()(13)为了消除衔铁振动,交流接触器的铁心要装有短路环。

()(14)时间继电器线圈串接于负载电路中,交流接触器的线圈并接于被测电路的两端。

()(15)中间继电器是将一个输入信号变成一个或多个输出信号的继电器。

()(16)热继电器在电路中的接线原则是热元件串联在主电路中,常开触头串联在控制电路中。

()(17)反接制动就是改变输入电动机的电源相序,使电动机反向旋转。

()(18)点动控制,就是点一下按钮就可以启动并运转的控制方式。

电气控制习题参考

电气控制习题参考

第一章习题及参考答案1-1. 如何区分直流电磁系统和交流电磁系统?如何区分电压线圈和电流线圈?答:直流电磁铁铁心由整块铸铁铸成,而交流电磁铁的铁心则用硅钢片叠成,以减小铁损。

实际应用中,由于直流电磁铁仅有线圈发热,所以线圈匝数多、导线细,制成细长形,且不设线圈骨架,铁心与线圈直接接触,利于线圈的散热。

而交流电磁铁由于铁心和线圈均发热,所以线圈匝数少,导线粗,制成短粗形,吸引线圈设有骨架,且铁心与线圈隔离,利于铁心与线圈的散热。

1-2. 接触器的主要结构有哪些?交流接触器和直流接触器如何区分?答:接触器的结构主要由电磁系统,触头系统,灭弧装置和其他部件等组成。

直流接触器的结构和工作原理基本上与交流接触器相同。

在结构上也是由电磁机构、触头系统和灭弧装置等部分组成。

但也有不同之处,在电磁机构方面采用衔铁绕棱角转动的拍合式结构;主触头方面常采用滚动接触的指形触头,通常为一对或两对;灭弧装置采用磁吹式灭弧。

1-3 . 中间继电器的作用是什么?中间继电器与接触器有何区别?答:中间继电器的作用是将一个输入信号变成多个输出信号或将信号放大即增大触头容量的继电器。

中间继电器和接触器的区别:中间继电器的触头对数多,触头容量较大(额定电流5A~10A),动作灵敏。

其主要用途是当其它继电器的触头对数或触头容量不够时,可借助中间继电器来扩大触头数目,起到中转或变换作用;接触器触点有主触点和辅助触点之分,而中间继电器没有主、辅助触点之分。

1-4. 对于星形联接的三相异步电动机能否用一般三相结构热继电器做断相保护?为什么?对于三角形联结的三相异步电动机必须使用三相具有断相保护的热继电器,对么?答:可以。

因为星形接法相线电流相等,当缺相时,流过热继电器的电流增大,一段时间后热继电器动作,能起断路保护。

对于三角形接法的电动机必须选用断相保护的热继电器。

1-5. 在电动机的控制电路中,热继电器与熔断器各起什么作用?答:电动机的控制电路中热继电器是专门用来对连续运行的电动机实现过载及断相保护,以防电动机因过热而烧毁的一种保护电器。

电气控制练习题(优.选)

电气控制练习题(优.选)

工厂电气控制练习题1.1常用低压电器怎样分类?它们各有哪些用途?1.2按钮由哪几部分组成?按钮的作用是什么?1.3行程开关主要由哪几部分组成?它有什么作用?1.4凸轮控制器由哪些部件组成?简述其动作原理。

1.5试述胶盖闸刀开关和铁壳开关的基本结构及用途。

1.6试述转换开关的主要结构及用途。

1.9交流接触器由哪几大部分组成?说明各部分的作用。

1.10简述热继电器的组成和工作原理。

1.11按工作原理分类,时间继电器可分为哪几种类型?各有何特点?1.12中间继电器由哪几部分组成?它在电路中主要起什么作用?1.13交流接触器与直流接触器是根据什么划分的?相对交流接触器,直流接触器在结构上有哪些不同?1.14交流接触器的铁芯为什么要设置短路环?它的作用是什么?1.16交流接触器线圈通电后,如果衔铁长时间被卡住不能吸合,会产生什么后果?1.17交流电磁线圈误接人直流电源,直流电磁线圈误接人交流电源,会发生什么问题?为什么?1.18两个110V的交流电磁线圈能否串联接到220V的交流电源上使用?为什么?1.19在电气控制线路中,既装设熔断器,又装设热继电器,各起什么作用?能否互相代用?1.20空气阻尼式时间继电器主要由哪几部分组成?说明其延时原理。

1.21速度继电器主要由哪几部分组成?简述其工作原理。

2.1分析下面的说法是否正确,在括号中用√和×分别表示正确和错误。

(1)在电气控制线路中,应将所有电器的联锁触点接在线圈的下端。

()(2)设计控制线路时,应使分布在线路不同位置的同一电器触点接到电源的同一相上。

()(3)在控制线路中,如果两个常开触点并联连接,则它们是“与”逻辑关系。

()(4)继电器开关的逻辑电路是以执行元件作为逻辑函数的输出变量。

()2.2分析题意,从若干个答案中选择一个正确答案。

(1)现有两个交流接触器,它们的型号相同,额定电压相同,则在电气控制线路中其线圈应该()。

(A)串联连接(B)井联连接(C)既可串联也可以并联连接(2)现有两个交流接触器,它们的型号相同,额定电压相同,如在电气控制线路中将其线圈串联连接,则在通电时()。

电气控制技术习题一

电气控制技术习题一

一)常用低压电器一、填空题1、选择接触器时应从其工作条件出发,控制交流负载应选用(交流接触器);控制直流负载则选用(直流 KM)。

2、接触器选用时,其主触点的额定工作电压应(大于)或(等于)负载电路的电压,主触点的额定工作电流应( > )或( = )负载电路的电流,吸引线圈的额定电压应与控制回路(电压相一致)。

3、中间继电器的作用是将一个输入信号变成(多个)输出信号或将信号(转化成其它信号)。

4、试举出两种不频繁地手动接通和分断电路的开关电器(KT )、( FR )。

5、试举出两种主令电器(按钮 SB )、(行程开关 SQ )。

6、试举出组成继电器接触器控制电路的两种电器元件(KM )、( FR )。

7、当电路正常工作时,熔断器熔体允许长期通过倍的额定电流而不熔断。

当电路发生(短路)或(过载)时,熔体熔断切断电路。

8、熔断器熔体允许长期通过倍的额定电流,当通过的(电流)越大,熔体熔断的(时间)越短。

9、凡是继电器感测元件得到动作信号后,其触头要(延迟)一段时间才动作的电器称为(时间)继电器。

10、当接触器线圈得电时,使接触器(敞开触点)闭合、(常闭触点)断开。

11、热继电器是利用电流的(发热)原理来工作的保护电器。

它在电路中主要用作三相异步电动机的(过载及断相保护)。

12、控制设备按其操作方式分为(点动)控制和(连动)控制。

13、自动空气开关又称(低压断路器),当电路发生(过载或短路)以及(欠电压)等故障时,能自动切断故障电路。

14、主令电器种类繁多,常用的主令电器有(按钮)和(行程开关)等。

15、熔断器主要由(熔体)和安装熔体的(外壳)组成。

16、交流接触器上的短路环的作用是减少吸合时产生的(强烈震动和噪声)。

17、低压控制电器常用的灭弧装置有(灭弧罩)、(灭弧栅)两种。

二、判断题1、一台额定电压为220V的交流接触器在交流 220V和直流220 V的电源上均可使用。

(X)2、交流接触器通电后如果铁心吸合受阻,将导致圈烧毁。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

(一)常用低压电器一、填空题1、选择接触器时应从其工作条件出发,控制交流负载应选用(交流接触器);控制直流负载则选用(直流KM)。

2、接触器选用时,其主触点的额定工作电压应(大于)或(等于)负载电路的电压,主触点的额定工作电流应( > )或( = )负载电路的电流,吸引线圈的额定电压应与控制回路(电压相一致)。

3、中间继电器的作用是将一个输入信号变成(多个)输出信号或将信号(转化成其它信号)。

4、试举出两种不频繁地手动接通和分断电路的开关电器( KT )、( FR )。

5、试举出两种主令电器(按钮SB )、(行程开关SQ )。

6、试举出组成继电器接触器控制电路的两种电器元件( KM )、( FR )。

7、当电路正常工作时,熔断器熔体允许长期通过1.2倍的额定电流而不熔断。

当电路发生(短路)或(过载)时,熔体熔断切断电路。

8、熔断器熔体允许长期通过1.2倍的额定电流,当通过的(电流)越大,熔体熔断的(时间)越短。

9、凡是继电器感测元件得到动作信号后,其触头要(延迟)一段时间才动作的电器称为(时间)继电器。

10、当接触器线圈得电时,使接触器(敞开触点)闭合、(常闭触点)断开。

11、热继电器是利用电流的(发热)原理来工作的保护电器。

它在电路中主要用作三相异步电动机的(过载及断相保护)。

12、控制设备按其操作方式分为(点动)控制和(连动)控制。

13、自动空气开关又称(低压断路器),当电路发生(过载或短路)以及(欠电压)等故障时,能自动切断故障电路。

14、主令电器种类繁多,常用的主令电器有(按钮)和(行程开关)等。

15、熔断器主要由(熔体)和安装熔体的(外壳)组成。

16、交流接触器上的短路环的作用是减少吸合时产生的(强烈震动和噪声)。

17、低压控制电器常用的灭弧装置有(灭弧罩)、(灭弧栅)两种。

二、判断题1、一台额定电压为 220V 的交流接触器在交流 220V 和直流 220 V的电源上均可使用。

(×)2、交流接触器通电后如果铁心吸合受阻,将导致圈烧毁。

(×)3、交流接触器铁心端面嵌有短路铜环的目的是保证动、静铁心吸合严密,不发生震动与噪声。

(√)4、直流接触器比交流接触器更适用于频繁操作的场合。

(√)5、低压断路器又称为自动空气开关。

(√)6、只要外加电压不变化,交流电磁铁的吸力在吸合前、后是不变的。

(×)7、直流电磁铁励磁电流的大小与行程成正比。

(×)8、闸刀开关可以用于分断堵转的电动机。

(×)9、熔断器的保护特性是反时限的。

(√)10、低压断路器具有失压保护的功能。

(√)11、一定规格的热继电器,其所装的热元件规格可能是不同的。

(√)12、无断相保护装置的热继电器就不能对电动机的断相提供保护。

(×)13、热继电器的额定电流就是其触点的额定电流。

(×)14、热继电器的保护特性是反时限的。

(√)15、行程开关、限位开关、终端开关是同一种开关。

(√)16、万能转换开关本身带有各种保护。

(√)18、继电器在整定值下动作时所需的最小电压称为灵敏度。

(×)19、在本质上,中间继电器不属于电压继电器。

(×)20、固态继电器是一种无触点的继电器。

(√)21、隔离开关(无灭弧装置的)可以带负荷断开。

(× )22、熔断器一般可做过载保护及短路保护。

(√)23、按钮开关应接在控制电路中。

(√)24、热继电器既可作过载保护,又可作短路保护。

(× )三、选择题1、热继电器的电流整定值是可以调节的,其调节范围一般是热元件额定电流的( 3)。

(1)40—80% (2)70—90%(3)60—100% (4)40—120%2、根据时间继电器触点的延时通断情况,它的延时触点共有( 3)种形式。

(1)1 (2)2 (3)3 (4)4四、名词解释1.反接制动:改变电动机定子绕组中的三相电源相序,产生与转子转动方向相反的转矩,起到制动作用2.能耗制动:在三相异步电动机切断电源的同时,给定子绕组接通直流电源,在其转速为零时再将其切除。

3.异步电动机的降压起动4.电器5.低压开关及作用6.触头7.主令电器及作用8.位置开关及作用9.熔断器及作用10.接触器及作用11.断电器及作用12.触头熔焊13.断相运行五、简答题1、控制电器的基本功能是什么?2、电弧是怎样产生的?灭弧的主要途径有哪些?3、交流接触器频繁操作后线圈为什么会过热?其衔铁卡住后会出现什么后果?4、交流电磁铁的短路环断裂或脱落后,在工作中会出现什么现象?为什么?5、三相电磁铁有无短路环?为什么?6、为什么交流电压线圈不能串联使用?7、时间继电器和中间继电器在电路中各起什么作用?8、电磁阻尼式时间继电器的延时原理是什么?9、空气阻尼式时间继电器的延时原理是什么?如何调节延时的长短?10、热继电器在电路中的作用是什么?带断相保护和不带断相保护的三相式热继电器各用在什么场合?11、熔断器在电路中的作用是什么?12、行程开关、万能转换开关及主令控制器在电路中各起什么作用?13、低压断路器在电路中可以起到哪些保护作用? 说明各种保护作用的工作原理。

14、画出下列电器元件的图形符号,并标出其文字符号。

(1) 熔断器(2)热继电器的常闭触点(3)复合按钮;(4)时间继电器的通电延时闭合触点(5)时间继电器的通电延时打开触点(6)热继电器的热元件;(7)时间继电器的断电延时打开触点;(8)时间通电器的断电延时闭合触点;(9)接触器的线圈;(10)中间继电器的线圈(11)欠电流继电器的常开触点; (12)时间继电器的瞬动常开触点;(13)复合限位开关 (14)中间继电器的常开触点; (15)通电延时时间继电器的线圈;(16)断电延时时间继电器的线圈。

15、在机床电路中熔断器的作用是什么?怎样选择?16、说明自动开关DZ10-20/330额定电流大小,极数,并说明它有哪些脱扣装置和保护功能?17、试说出交流接触器与中间继电器的相同及不同之处。

(二)控制线路基本环节一:填空题1、按国标规定,“停止”按钮必须是(红)色,“启动”按钮必须是(绿)色。

2、笼型异步电动机减压起动控制方式有(定子串电阻或电抗),(星三角变换)和(自耦变压器减压、延边三角形)起动。

3、笼型异步电动机常用的电气制动方式有(能耗制动)和(反接制动)。

4、热继电器是对电动机进行(过载)保护的电器;熔断器是用于供电线路和电气设备的(短路)保护的电器。

5、继电器一般不是用来(保护)主电路,而是通过(开关元件)对主电路进行控制。

8、热继电器是利用(电流发热原理)来切断主电路的保护电器。

9、控制线路原理图一般分为(主电路)和(控制电路)两部分。

10、原理图中,各电器的触头都按(非激励)时的正常状态画出。

11、隔离开关没有(灭弧装置),所以不允许切断负荷电流。

12、三相鼠笼式异步电动机直接起动时,起动电流可达额定电流的( 3-4 )倍。

13、三相异步电动机在运行中一相熔丝熔断时,未熔断相的电流将(下降),转速则(下降)。

二、判断题1、三相笼型异步电动机的电气控制线路,如果使用热继电器作过载保护,就不必再装设熔断器作短路保护。

(×)2、在反接控制线路中,必须采用以时间为变化参量进行控制。

(×)3、频敏变阻器的起动方式可以使起动平稳,克服不必要的机械冲击力。

(√)4、频敏变阻器只能用于三相笼型异步电动机的起动控制中。

(×)5、失压保护的目的是防止电压恢复时电动机自起动。

(√)6、接触器不具有欠压保护的功能。

(×)7、电动机采用制动措施的目的是为了停车平稳。

(×)8、交流电动机的控制线路必须采用交流操作。

(×)9、现有四个按钮,欲使它们都能控制接触器 KM 通电,则它们的动合触点应串联接到 KM 的线圈电路中。

(×)10、自耦变压器降压起动的方法适用于频敏起动的场合。

(√)11、绘制电气原理图时,电器应是未通电时的状态;二进制元件应是“1”时的状态;机械开关应是接通的状态。

(×)12、点动是指按下按钮时,电动机转动工作;松开按钮时,电动机停止工作。

(√)13、能耗制动控制电路是指异步电动机改变定子绕组上三相电源的相序,使定子产生反向旋转磁场作用于转子而产生制动力矩。

(×)14、异步电动机Y-△降压启动过程中,定子绕组的自动切换由时间继电器延时动作来控制的。

这种控制方式被称为按时间原则的控制。

(√)15、利用交流接触器自身的常开辅助触头,可进行电动机正反转的互锁控制。

(× )16、如交流电动机在正常工作时采用Y接线,那么就可采用Y-△起动。

(×)17、只要任意调换三相异步电动机的两个电源接线,就可以改变电动机转向。

(√)三、选择题1、三相异步电动机主回路装配的熔丝所起的主要作用是(2 )。

(1)过载保护 (2)短路保护(3)失压保护 (4)过载与短路双重保护2、改变三相异步电动机转向的方法是( 3)。

(1)改变电源频率(2)改变电源电压(3)改变定子绕组中电流的相序(4)改变电机的工作方式3、用二只交流接触器控制电动机的正、反转控制电路,为防止电源短路,必须实现( 2)控制。

(1)自锁(2)互锁(3)顺序(4)时间四、名词解释1、电气控制线路原理图、接线图2、欠压保护3、失压保护4、自锁5、联锁6、点动控制7、顺序控制8、多地控制9、单向运行10、可逆运行五、简答题1、电力拖动控制系统的电气线路图有哪几种?各有什么用途?2、在电动机的主电路中,既然装有熔断器,为什么还要装热继电器?在各起什么作用?3、鼠笼型异步电动机,在什么条件下可以直接起动?试设计带有短路、过载、失压保护的鼠笼型电动机直接起动的主电路与控制电路.4、在有自动控制的机床上,电动机由于过载而自动停车后,有人立即按起动按钮,但不能开车,试说明这可能是什么原因?5、自锁环节怎样组成?起什么作用?并具有什么功能?6、试分析题图2-1各控制线路能否实现正常起动?并指出各控制线路存在的问题,并加以改正。

否否否否否否否否7、电器控制线路常用的保护环节有哪些?各采用什么电器元件?8、什么是反接制动?什么是能耗制动?各有什么特点及适应什么场合?9、两台电动机不同时启动,一台电动机额定电流为14.8A,另一台的额定电流为6.47A,试选择用作短路保护熔断器的额定电流及熔体的额定电流。

10、电动机的启动电流很大,在电动机启动时,能否使按电动机额定电流整定的热继电器动作?为什么?11、空气式时间继电器按其控制原理可分为哪两种类型?每种类型的时间继电器其触头有哪几类?画出他们的图形符号。

12、动合触点串联或并联,在电路中起什么样的控制作用?动断触点串联或并联起什么控制作用?13、按下列逻辑表达式画出它所表征的电路图。
