新建铁路工程专用线临时用电施工方案
7临时用电专项施工方案
7临时用电专项施工方案
临时用电是指在临时施工现场由电力公司或其他权威部门提供的电力供应服务。
在施工现场，通常需要使用大量的电力设备和工具，为了保障施工顺利进行，需要有一个临时用电专项施工方案，以确保电力供应安全可靠、符合规定，并最大程度地减少事故的发生。
一、施工现场情况
1.项目名称：XXX工程地铁施工项目
2.施工单位：XXX施工队
3.施工地点：XXX地铁站附近
4.施工时间：2024年1月1日至2024年1月1日
二、临时用电需求分析
1.施工现场需求：
-施工现场需要大量的电力设备，如电钻、电锤、电动吊车等，需要稳定的电力供应。
-施工现场还需要照明设备、监控摄像头等用电设备。
2.电力容量：
-预估施工现场需要的电力容量为100kW。
-为了保证电力供应的稳定性，需要设置备用电源。
三、电力供应方案。
工程临电施工方案
工程临电施工方案1. 引言本文档旨在提供一份工程临时供电施工方案，以确保工程施工期间的电力供应和安全。
本方案将包括供电设备的选择与配置、线路敷设、安全措施等内容，以确保施工过程中的电力需求得到满足，并最大程度地减少施工过程中安全隐患的发生。
2. 供电设备选择与配置2.1 主电源选择根据工程需求，主电源将采用市电供电。
在施工现场选择适当的电源接入点，并确保可靠的电力供应。
根据需求对接电处进行合理的容量规划，以满足全面的施工需求。
2.2 临时供电设备选择为保障施工期间的电力供应，将配置临时供电设备。
根据需求选择适当的发电机组，并进行合理布置。
具体的选型将考虑设备功率、负载需求、噪音限制等因素。
3. 线路敷设方案3.1 供电线路规划根据工程需求和施工场地布置，制定供电线路规划方案。
选择合适的线路布线方式，避免线路交叉、缠绕等情况。
同时，确保电缆敷设符合相关安全要求，并保持与其他施工设备的安全距离。
3.2 临时线路敷设通过合理安装接线盒、电缆桥架和保护套管等设备，对临时电缆进行敷设。
根据实际情况选择合适的敷设方式，包括地下敷设、明敷、暗敷等。
在进行线路敷设过程中，要严格按照电缆规格和安全操作标准进行，确保线路安全可靠。
4. 安全措施4.1 规范操作临时供电施工过程中，要求施工人员按照相关规范进行操作。
包括但不限于合理选型、正确接线、稳定安装设备等。
同时，要加强对施工人员的培训，提高他们的安全意识和技能水平。
4.2 安全警示标识在临时供电设备和线路的周围设置相应的安全警示标识，以提醒施工人员和其他工作人员注意安全事项。
标识内容应包括供电设备、电压、禁止触摸和注意触电等提醒。
4.3 定期检查与维护定期对供电设备和线路进行检查和维护，确保其正常运行和安全可靠。
检查包括但不限于设备连接状态、接地情况、绝缘电阻等。
如果发现异常情况，应及时采取相应措施进行处理。
5. 施工后处理5.1 拆除临时供电设备在工程施工结束后，需要拆除临时供电设备。
施工临时用电施工方案
施工临时用电施工方案一、施工前准备施工方案编制人员：XXX施工地点：XXX施工日期：XXX二、施工基本情况1. 工程概况项目名称：XXX项目位置：XXX施工单位：XXX规模：XXX2. 电力要求根据工程需要，本施工临时用电施工方案需满足以下电力要求：- 施工期间所需电力总容量：XXX- 预计最大负荷：XXX- 电压等级：XXX- 其他特殊电力要求：XXX三、用电设备及线路敷设1. 用电设备清单根据施工需要，以下设备将被安装并使用：- 施工现场主配电箱：XXX- 施工现场分配电箱：XXX- 施工现场临时插座：XXX- 施工现场临时照明设备：XXX- 其他特殊用电设备：XXX2. 线路敷设及保护为确保施工现场用电安全可靠，以下线路敷设及保护事项需严格执行：- 主配电箱至分配电箱：采用XXX规格XXX材料的XXX电缆，并保证牢固可靠的接地。
- 分配电箱至临时插座：采用XXX规格XXX材料的XXX电缆，并保证牢固可靠的接地。
- 临时插座至设备：采用XXX规格XXX材料的XXX电缆，并保证牢固可靠的接地。
- 临时插座至临时照明设备：采用XXX规格XXX材料的XXX电缆，并保证牢固可靠的接地。
- 所有用电线路均应设置漏电保护器，以确保人身安全。
四、用电安全管理措施为确保施工现场用电安全可控，以下管理措施需严格执行：1. 人员要求- 施工人员必须经过电工安全培训，并持有合格证书。
- 施工过程中，操作人员必须佩戴合格的绝缘手套，绝缘鞋等个人防护装备。
2. 用电操作规范- 严禁在施工现场私拉乱接电缆，确保所有用电线路正常牢固连接。
- 确保临时插座的载流量不超过其额定容量，以避免过载引发安全事故。
- 确保用电设备的周围无易燃物质，防止火灾发生。
- 定期对电缆进行巡视检查，发现问题及时处理，确保用电线路的安全性。
3. 应急预案- 制定用电事故应急预案，明确各级责任人及应急处置措施，以防止电气事故的发生。
- 配备应急照明设备，并定期检查电池的使用寿命和充电情况。
施工临时供用电施工方案
施工临时供用电施工方案
1.安全性：保证供用电设备的安全可靠，防止电击和火灾等事故的发生。
2.环保性：合理利用资源，节约能源，减少环境污染。
3.经济性：设计合理的电力配套系统，以满足施工需要，并同时保证经济效益。
4.可靠性：确保供用电系统运行稳定，不受天气等外界因素的影响。
1.用电负荷计算：根据施工现场的实际情况，计算所需的总负荷和分布负荷，明确电力需求。
2.临时供电系统设计：确定建筑施工期间的临时供电系统布置，包括发电机组的选型和数量，配电箱的设置，电缆的敷设等。
3.供电设备选型：选择适合施工现场需求的发电机组和配电设备，考虑到设备的功率、效率和可靠性等因素。
4.电缆敷设：根据施工现场的布局和负荷需求，合理安排电缆的敷设和连接方式，保证电力的传输和分配。
5.现场安全措施：设立专门的供电检修班组，负责对供电设备进行日常巡视和维护，确保供电安全可靠。
6.能源管理：采取合理的能源管理措施，提高能源利用效率，减少能源浪费。
7.电力监测：安装电力监测设备，实时监控供电系统的运行状态，及时发现问题并采取措施。
8.临时用电配置：根据施工现场的需要，合理配置灯具、插座、电动工具等电气设备，满足施工要求。
以上是施工临时供用电方案的一些主要内容，具体方案需要根据施工现场的实际情况和要求进行细化和完善。
施工方应根据项目需求、安全规范和能源管理要求，制定出符合要求的施工临时供用电方案，并按照方案要求进行实施和监测，确保施工期间的供电安全和正常运行。

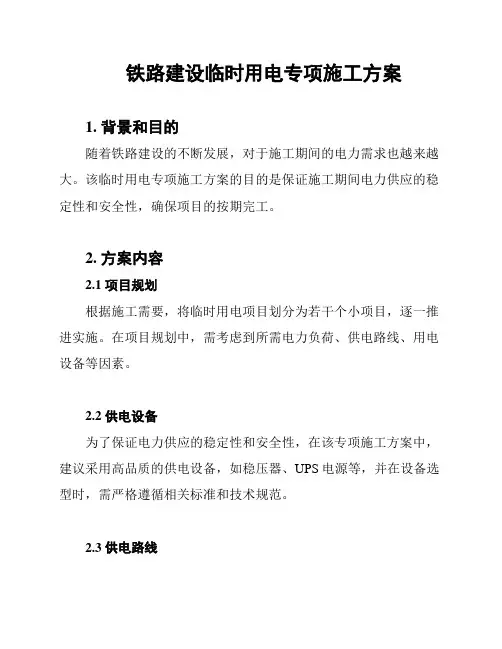

铁路建设临时用电专项施工方案
铁路建设临时用电专项施工方案
1. 背景和目的
随着铁路建设的不断发展，对于施工期间的电力需求也越来越大。
该临时用电专项施工方案的目的是保证施工期间电力供应的稳定性和安全性，确保项目的按期完工。
2. 方案内容
2.1 项目规划
根据施工需要，将临时用电项目划分为若干个小项目，逐一推进实施。
在项目规划中，需考虑到所需电力负荷、供电路线、用电设备等因素。
2.2 供电设备
为了保证电力供应的稳定性和安全性，在该专项施工方案中，建议采用高品质的供电设备，如稳压器、UPS电源等，并在设备选型时，需严格遵循相关标准和技术规范。
2.3 供电路线
在供电线路的布置上，应考虑到供电线路的穿越，优先选用桥
梁和隧道等路段，以避免对车站和交通的影响。
同时，应根据电力
需求和供电线路情况编制供电计划，并严格执行。
3. 安全措施
3.1 设备安全
在施工中，应对供电设备进行定期检查和维护，及时排除故障，减少设备损坏和人身伤害等事故。
3.2 用电安全
应加强对用电设备和线路的维护管理，并加强用电设备的保护
和隔离，防止外人接触和误操作。
4. 经济效益
该临时用电专项施工方案可以提高施工效率，保证工程按期完成，减少不必要的停工和损失，从而带来显著的经济效益。
5. 结论
综上所述，该临时用电专项施工方案可以保证铁路建设期间的电力供应稳定性和安全性，有效提高了施工效率，也很好地实现了经济效益。
因此，该方案具有较高实用价值和推广价值。

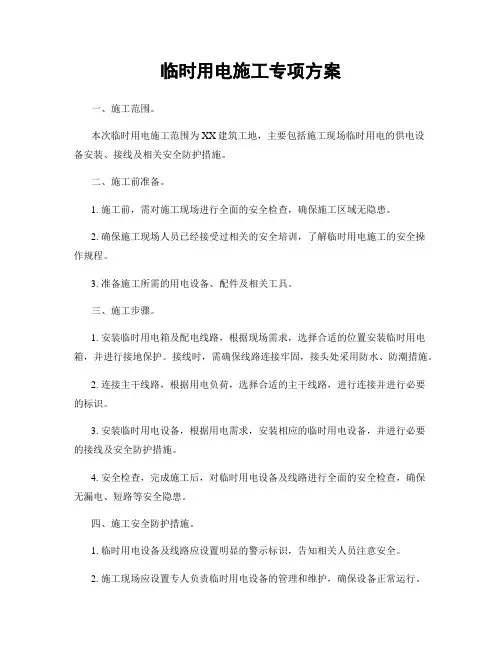

临时用电施工专项方案
临时用电施工专项方案一、施工范围。
本次临时用电施工范围为XX建筑工地，主要包括施工现场临时用电的供电设备安装、接线及相关安全防护措施。
二、施工前准备。
1. 施工前，需对施工现场进行全面的安全检查，确保施工区域无隐患。
2. 确保施工现场人员已经接受过相关的安全培训，了解临时用电施工的安全操作规程。
3. 准备施工所需的用电设备、配件及相关工具。
三、施工步骤。
1. 安装临时用电箱及配电线路，根据现场需求，选择合适的位置安装临时用电箱，并进行接地保护。
接线时，需确保线路连接牢固，接头处采用防水、防潮措施。
2. 连接主干线路，根据用电负荷，选择合适的主干线路，进行连接并进行必要的标识。
3. 安装临时用电设备，根据用电需求，安装相应的临时用电设备，并进行必要的接线及安全防护措施。
4. 安全检查，完成施工后，对临时用电设备及线路进行全面的安全检查，确保无漏电、短路等安全隐患。
四、施工安全防护措施。
1. 临时用电设备及线路应设置明显的警示标识，告知相关人员注意安全。
2. 施工现场应设置专人负责临时用电设备的管理和维护，确保设备正常运行。
3. 临时用电设备及线路应远离易燃易爆物品，避免发生火灾事故。
4. 施工现场人员应穿戴符合安全要求的防护用具，严格按照操作规程进行作业。
五、施工结束。
1. 完成临时用电施工后，需对施工现场进行全面清理，清除施工垃圾及杂物。
2. 对临时用电设备及线路进行最终的安全检查，确保设备正常运行，无安全隐患。
3. 施工人员应做好施工记录及相关资料整理工作，以备日后查阅。
六、施工注意事项。
1. 临时用电施工过程中，严禁私拉乱接电线，一切接线需由专业人员操作。
2. 施工现场人员应严格遵守施工安全操作规程，杜绝违章操作。
3. 如遇恶劣天气，应暂停施工并做好防护措施，待天气好转后方可继续施工。
临时用电施工专项方案至此结束，希望施工人员严格按照方案要求进行操作，确保施工安全顺利进行。
临时用电工程施工方案
临时用电工程施工方案一、工程概况临时用电工程是为了满足施工现场安全用电需求，并且保障施工工地内各类设备、机器的正常运行，确保施工工作的顺利进行而进行的电气设备安装工程。
本工程拟在施工现场布置暂时性的配电设备，供给临时用电所需。
二、工程条件1. 工程地点：本工程施工地点为XX市XX区XX街XX号。
2. 施工单位：施工单位为XX施工有限公司。
3. 施工时间：本工程预计施工时间为30天。
4. 项目经理：项目经理为张XX先生，联系电话为XXXXXXXX。
5. 工程设备：本工程所需设备主要为配电箱、电缆、插座等。
6. 安全措施：临时用电施工过程中，必须进行统一指挥、安全防护等工作。
7. 施工人员：施工人员应具有相关的电气设备安装经验和资质。
三、施工方案1. 施工准备1.1 确定施工区域：根据施工现场实际情况确定临时用电设备布置位置。
1.2 设计布置方案：制定详细的临时用电设备布置方案。
1.3 采购设备材料：购买所需的配电箱、电缆、插座等设备材料。
1.4 安排人员：安排专业的电气设备安装人员进行施工。
2. 施工流程2.1 布置配电箱：按照布置方案，在施工现场搭建支架并安装配电箱。
2.2 铺设电缆：根据实际需要，铺设电缆，并连接至配电箱。
2.3 安装插座：在需要用电区域安装插座，并与电缆连接。
2.4 联通电源：打通电源并测试电路是否正常工作。
2.5 做好标识：在配电箱和插座上做好必要的标识。
3. 安全措施3.1 施工期间，必须配备专人负责临时用电设备的监测和管理。
3.2 施工现场必须设置明显的警示标识，禁止未经许可人员擅自接触电气设备。
3.3 临时用电设备必须经过定期检测，确保其安全使用。
3.4 施工人员必须穿戴相关的防护用具，确保施工工作的安全进行。
4. 施工验收4.1 安全检查：对施工现场进行安全检查，确保所有电气设备安装符合相关要求。
4.2 电路测试：进行临时用电设备电路测试，检测其稳定性和可靠性。
4.3 完工验收：验收符合要求后，完成整体的临时用电施工工程。
临时用电施工方案
新建成兰铁路CLZQ-5标段施工临时用电方案编制：复核：审核：中铁十九局成兰铁路工程指挥部二O一三年三月目录一、编制依据 (2)1、编制原则 (2)2、编制依据 (2)二、工程概况 (2)三、临电组织管理 (4)四、各工点临时用电的施工方案 (5)1、柿子园隧道4号横洞工点设备用电情况 (5)2、柿子园隧道5号横洞工点设备用电情况 (6)3、高川四线大桥和2号拌和站（含试验室）工点设备用电情况 (7)4、跃龙门隧道1号横洞工点设备用电情况 (8)5、跃龙门隧道1号斜井工点设备用电情况 (9)6、跃龙门隧道2号横洞工点设备用电情况 (10)五、接地和接地装置设计 (11)1、接地设置 (11)2、遵循原则 (12)3、接地电阻 (12)六、临时用电防雷措施 (13)1、雷电的形成 (13)2、接闪器 (13)3、电力线路的防雷措施 (13)七、安全用电和电气防火措施 (14)1、安全用电措施 (14)2、安全用电组织措施 (18)3、施工现场配电装置安全要求 (19)4、电气防火技术措施 (21)5、电气防火组织措施 (22)6、施工现场临时用电的验收与检查要求 (22)一、编制依据1、编制原则在建设工程施工现场供、用电中贯彻执行“安全第一，预防为主”的方针，确保在施现场供、用电中的人身安全和设备安全，并使施工现场供、用电设施的设计、施工、运行及维护做到安全可靠，确保质量，经济合理，特制定本施工方案。
二、工程概况中铁十九局成兰铁路CLZQ-5标位于四川省绵阳市安县境内，标段内工程有柿子园隧道、高川站四线大桥、跃龙门隧道。
其中柿子园隧道线路位于四川省安县雎水镇经雎水河大桥后进入柿子园隧道，沿雎水河左岸而上，于高川乡隧道出洞接高川车站。
本标段正线施工里程为D3K85+560～D2K90+765，施工长度为5205m。
全隧道共设6个横洞施工，本标段施工4号、5号、6号横洞工程。
跃龙门隧道前接高川车站，后接羊记沟大桥，隧道左线起讫里程为D2K91+004～D2K110+985，全长19981m；右线起讫里程为YD2K90+999～YD2K111+041，全长20042m。
【铁路方案】新建铁路站前工程施工临时用电方案
一、编制说明 (1)1.1 编制依据 (1)1.2 编制目的 (1)1.3 编制范围 (1)二、工程概况 (1)三、临时用电设计思路 (2)3.1 根据现场实际情况选择配电线路 (2)3.2 根据计算的负荷选择电源和备用电源 (2)四、负荷计算及变压器选择 (2)4.1 负荷计算的目的 (2)4.2 计算负荷的方法 (2)4.3 负荷计算及变压器选择如下表（表4-3-1-表4-3-19） (3)五、供电线路及变压器布置 (23)5.1 22KV供电分支线路的布设 (23)5.2 变压器供电布置 (23)5.2.1森村斜井变压器 (23)5.2.2森村出口变压器 (23)5.2.3一工区营地变压器 (23)5.2.4楠盖河特大桥、那米车站大桥段变压器 (24)5.2.5 桐那大桥、那迷村1#隧道、那迷村2#隧道进口段变压器 (24)5.2.6 那迷村2#隧道斜井段变压器 (24)5.2.7那迷村2#隧道出口段变压器 (24)5.2.8孟卡西车站区域变压器 (24)5.2.9孟卡西楠里河特大桥区域变压器 (24)5.2.10卡西隧道进口变压器 (25)5.2.11卡西隧道出口变压器 (25)5.2.12 楠斯拉河中桥、楠逢河特大桥区域变压器 (25)5.2.13 班奔弗1#、2#大桥区域变压器 (25)5.2.14班奔弗特大桥区域变压器 (25)5.2.15三工区营地变压器 (25)5.2.16 拉孟山隧道进口段变压器 (26)5.2.17拉孟山斜井段变压器 (26)5.2.18拉孟山平导洞区域变压器 (26)5.2.19拉孟山隧道出口区域变压器 (26)5.2.20四工区营地变压器 (26)六、根据负荷计算各条低压干线电流及选择电缆截面积 (27)6.1 森村隧道斜井区域500KVA变压器低压侧开关柜引出线路的计算 (27)6.2 森村隧道出口800KVA变压器低压侧开关柜引出线路的计算。
(28)6.3 一工区营地区域500KVA变压器低压侧开关柜引出线路的计算。
铁路工程临时用电安全作业指导书
铁路工程临时用电安全作业指导书第一章总则第一节为了保障铁路工程施工期间的临时用电安全，确保人员和设备的安全、避免火灾事故发生，特编制本指导书。
第二节本指导书适用于所有铁路工程施工项目的临时用电作业，包括临时用电线路的安装、运行维护、拆除等工作。
第三节临时用电的安全作业原则：安全第一、预防为主、综合管理、责任到人。
第四节相关术语解释：1. 临时用电：指为满足施工期间的电力需求而临时搭设的电力供应系统。
2. 临时用电线路：指从电源到用户负荷之间的电缆、导线和附属设备等。
第二章临时用电系统的规划与设计第一节施工单位应根据工程的实际情况，编制详细的临时用电系统规划与设计方案，并向相关部门提交审批。
第二节临时用电系统的规划与设计应满足以下要求：1. 规划合理，满足工地施工需要；2. 设计可行，符合国家有关电力安全标准；3. 安全可靠，能够确保人员和设备的安全；4. 经济合理，尽量减少投资成本。
第三节临时用电系统规划与设计的主要内容包括：1. 电源选择：确定临时用电系统的供电方式，如临时变压器、发电机组等；2. 线路布置：设计临时用电线路的走向、敷设方式和容载能力；3. 配电箱配置：选择合适的配电箱，并根据需要进行配置；4. 接地保护：设计接地系统，确保临时用电系统的接地良好；5. 负荷计算：根据施工需要，合理计算负荷，并选配合适的设备；6. 维修和消防设施：规划临时用电系统的维修和消防设施，确保系统的正常运行。
第三章临时用电设备的选购和安装第一节临时用电设备的选购应符合国家有关标准和规定，具备相应的安全认证。
第二节临时用电设备的安装应由具备相关资质的专业人员进行，确保安装质量和安全性。
第三节临时用电设备的安装应注意以下事项：1. 设备与周围环境的距离应符合安全规定，避免火灾和其他事故的发生；2. 设备应固定牢固，确保在运行中不产生晃动和倾斜；3. 设备的接线应牢固可靠，避免接触不良和短路等问题；4. 安装过程中应注意防护措施，避免触电和其他意外事故。
铁路专用线临时用地与施工用电计划
铁路专用线临时用地与施工用电计划根据该工程特点，为了能按期、保质、保量完成工程任务，我单位通过现场踏勘及沿线调查研究，本着满足施工，节约投资及环保的原则，结合我单位已完成的铁路工程项目的施工经验，经过全面、认真地分析，确定临时工程的用地及施工用电计划。
7.1 临时设施布置：7.1.1布置原则：根据业主的招标文件，设计图纸及现场勘察情况。
严格执行国家及行业的有关规范、规程。
根据本工程施工特性及布置条件，充分利用业主提供的交通、施工场地等施工条件，遵循因地制宜，有利于生产，方便生活、易于管理、安全可靠，经济合理和环境保护的原则进行施工布置。
7.1.2布置项目：根据招标文件的提示和要求，为按期保质保量完成该工程任务，对施工区临时设施，临时道路现场生活及办公室用房、库房、钢筋棚、停车场等作如下布设配置。
临时设施的布置、根据施工生产和生活条件，以及施工环境情况布置，施工区附近如有民房则以租房为主，否则修建活动板房。
7.1.3 临时生产用房计划：临时生产用房，按照施工要求，设置一部分砖房作为材料库房，其余均采用帐篷和活动板房或搭设临时工棚作为临时性的现场生产用房，根据本合同工程的实际状况，设置临时生产用房计划见附表。
混凝土拌合站、混凝土预制场计划用地80×80=6400（m2）。
7.1.4 临时生活用房计划：临时生活用房，除设置一部分砖房作为项目部职工的主要生活住房外，其余路基施工队均采用活动板房作为临时性的生活用房，根据本合同工程投入施工管理及生产人员情况，设置临时用房计划见表：7-1《临时用房计划表》。
表7-1:临时设施计划表设置临时用房共计2165 m2，如有条件可租用沿线民房作为职工住房。
临时生产和生活用房的设置，尽量设置在工程征地范围以内的荒地上和路基下游，以减少和不占用农田和绿地，注意要加强自然环境和人为环境及安全的保护，做到文明施工。
7.2 临时用电：施工、生活用电尽量利用当地电力干线，就近引入。
工程临时供电方案范本
工程临时供电方案范本一、项目背景随着建筑施工的不断进行，临时用电成为施工现场的必备条件。
临时用电主要用于施工现场的临时建筑、施工机械和设备的供电，保障施工现场的正常运转。
但由于施工现场环境复杂、施工条件限制、耗电量大等原因，临时用电方案需要合理设计和规划。
本文就临时用电方案的设计要点、施工现场用电设备的选择和布置、施工现场用电管理等内容做一个详细的介绍。
二、临时用电方案的设计要点1. 确定用电负荷和功率施工现场的用电负荷主要包括临时建筑用电、施工机械设备用电和临时照明用电。
在确定用电负荷的过程中，需要考虑施工的规模、施工周期、用电环境等因素，合理预估用电负荷和功率。
2. 设计供电回路供电回路的设计是临时用电方案的关键步骤。
根据用电设备的分布和功率大小，确定供电回路的走向和容量，并严格按照相关标准和规范进行设计，确保施工现场供电安全可靠。
3. 选择供电设备供电设备的选择直接影响到供电系统的稳定性和性能。
应根据具体情况合理选择变压器、配电箱、接线盒、电缆等供电设备，并确保设备符合国家强制性标准和规定。
4. 安全保障措施在临时用电方案的设计中，必须充分考虑供电系统的安全保障措施，包括过载、短路、漏电等安全保护装置的设置，以及供电设备的接地、绝缘等安全措施。
5. 环境保护和节能在临时用电方案的设计和施工中，应充分考虑环境保护和节能问题，减少电能损耗，提高供电系统的能源利用效率。
三、施工现场用电设备的选择和布置1. 临时建筑用电设备的选择和布置临时建筑用电设备主要包括施工现场办公室、宿舍、食堂、厕所等临时建筑的供电设备。
我们需要根据不同建筑的用电需求进行布置，要保证用电设备的供电安全和用电效率。
2. 施工机械设备用电设备的选择和布置施工机械设备是施工现场的重要用电设备，其选择和布置关系到施工的进行和效率。
因此，在选择和布置施工机械设备用电设备时需要根据具体的施工需求和机械设备的功率大小进行设计，保证供电稳定和可靠。
工程项目建设临时用电方案
工程项目建设临时用电方案一、项目概况工程项目建设临时用电方案是为确保工程施工期间正常用电、安全用电，为了完成各项任务，经工程部门、电力部门及其他相关部门协商一致制定的临时用电方案。
本项目是位于XX市的某大型地铁工程项目，总建筑面积为10万平方米，地下车站建筑面积达5万平方米，涉及地下及地面施工。
工程部门拟将施工总时间划分为三个阶段：基础与地下车站建设阶段、枢纽站隧道与站厅建设阶段、车站装修与线路铺设阶段。
每个阶段的临时用电需求都会有所不同，因此需要在施工计划确定之后制定相应的临时用电方案。
二、临时用电方案的原则1. 安全第一在施工期间，确保用电安全才是最重要的。
特别是施工现场多为地下或者密闭空间，一旦发生用电事故后果将不堪设想。
因此，我们将以打造安全用电环境为首要目标。
2. 节约用电节约用电是保障施工能够持续和稳步推进的必要条件。
工地用电需求大，如不注意节约用电，将给工程造成不小的经济损失。
因此，在临时用电方案中，将严格控制用电指标，合理安排用电计划，提高用电效率。
3. 灵活调整临时用电方案需要灵活调整，以适应工程建设工期、工程进度和用电需求等变化。
某一阶段临时用电计划上如果出现变化，我们将及时重新制定临时用电方案，以保证施工正常进行。
三、临时用电方案的具体内容1. 电源选择根据工程施工的实际情况，临时用电方案需要选择适合的电源供应。
地铁工程施工一般需要大量用电，因此要保证供电可靠、容量充足，首选将使用市电供电，同时备用柴油发电机作为紧急备用电源。
2. 用电设备布置根据工程的实际需要，对施工现场的用电设备进行布置，保证施工各个环节用电顺畅。
特别是地铁隧道施工具有较大的局部距离，需要对用电设备的布置进行合理规划，避免出现用电不足或者用电过载的情况。
3. 用电安全措施一是电缆铺设。
由于地铁工地的环境复杂，地下地面多地形不规则，为了确保施工用电安全，需要对电缆进行合理的铺设与保护，以避免电缆被机械设备损坏。
新建铁路吉林至珲春铁路客运专线工程JHSI项目临时用电施工方案
新建铁路吉林至珲春铁路客运专线工程JHSI项目经理部临时用电施工方案编号:编制:复核:审核:批准:有效状态:1编制依据（1）《施工现场临时用电安全规范》(JGJ46-88)（2）吉图珲客运专线设计文件及相关图纸（3）吉林梁场建设方案(4) 《电力建设安全工作规程》(DL5009·3-1997)2 适用范围中铁四局集团有限公司吉图珲客专JHS Ⅰ标段项目经理部吉林制梁场制梁区、存梁区、搅拌站施工用电及办公区员工生活用电。
3 工程概况吉林制梁场预制箱梁主要供应范围为东荒山咀子特大桥，高家洼子大桥，小川特大桥，娘娘庙岭特大桥，南沙河特大桥，中沙三队特大桥，中沙五队特大桥，草木沟1号大桥，草木沟2号大桥，沙河南沟大桥，天太特大桥,葫芦沟大桥,四人班沟特大桥,小伙棚沟特大桥,大伙棚沟特大桥,新开河特大桥,共计箱梁352孔，均为31.5m跨箱梁吉林制梁场建于吉林市江密峰镇小川村内，梁场设置在新建吉林至珲春铁路DK13+660至DK13+840线路右侧，紧临新建铁路征地红线，占地160亩。
其分布情况见“表3-1桥跨里程布置图”。
表3-1 桥跨里程布置图4施工方案沿线用电来源于华东电网，因梁场处在吉林内，所以从附近10kv 高压线引入，项目进场机具设备比较多，其中混凝土施工设备的负荷相对集中且很大，另外一个相对集中的负荷区为钢筋加工区，梁场内共设四台65t龙门吊，最大总功率约为200kW，计算变压器容量时考虑四套65t门式起重机同时工作，各类设备的单机功率、总功率、各设备容量、组计算负荷详见表4 -1。
表4-1 吉林制梁场施工机械设备和生活用电一览表施工机械设备总功率为Pc=849KW,现场照明用电取总用电量的10%P计=1.1(K1∑Pc+0.1∑P计)=1.24 K1∑Pc=1.24*0.6*959=713.5(KVA)P变=1.05P计/cosφ=1.05*713.5/0.85=881.38(KVA)注：上式中需要系数K1取0.6。
铁路专用线施工方案
华润电力有限公司铁路专用线设备整治施工方案四川金旭顺建筑工程有限公司第一节编制依据及原则一、编制依据1. 国家颁布的与现行行业工程相关的“铁路工程施工技术规范”、《铁路工程质量评定验收标准》、《设计规范》、《施工规范》及施工技术安全文件。
2施工现场踏勘调查收集的资料。
3.本公司施工技术水平、企业管理水平、技术装备及管理能力和以往类似工程的施工经验。
二、编制原则1.严格遵照招标文件规定的内容和设计文件的要求，实施“精品工程”战略，确定本工程的创优规划并以此来编制施工组织设计。
2.在仔细踏勘实地认真研究招标文件和设计资料的基础上充分考虑本标段施工的特点、场地、交通，水文、气象、料源、民情、环保要求、水电供应等实际情况，我方将科学合理地组织施工。
3.加强领导，强化管理，优质高效，根据我们在施工组织设计中明确的质量目标，严格按照GB/T19001-2000质量体系标准和项目法施工要求，进行施工管理和质量控制，积极推广、使用“四新”技术，确保创优规划的实现。
4.抓住主要矛盾，对关键工程、重点、难点工程详细制定施工方案及安全质量、工期、环保、医疗卫生等保证措施。
5.在施工组织机构建立上立足专业化，选配最有经验的管理人员和最有专业技术水平的技术人员，组成强有力的施工组织机构。
全面负责工程安全、质量、进度、环保，保证人力、物力、财力、医疗卫生条件的合理配置，直接对建设单位和监理工程师负责，对整个工程负责。
6.在机械设备及检测仪器配置方面立足高效的机械化作业及现代化检测手段，为保证工程质量、工期提供强有力的设备和检测保证。
7.工期安排上，充分考虑各分项工程的施工工期，仔细分析、精心安排各项工程的施工顺序，避免不合理的安排造成工期延误。
8.我们的目标是通过精心组织、精心施工，向业主交一项质量优良，用户满意的工程。
9.创建优质工程的同时，树立良好的企业形象，真正做到“干一项工程，塑一座丰碑，创一方信誉，拓一方市场”。
铁路工程临时用电施工方案精选全文
可编辑修改精选全文完整版工程临时用电施工管理办法一、工程概况（一）线路概况铁路建设工程设计等级为Ⅰ级、双线，时速200m/h、正线间距为4.6m，讫里程为：DK172+247.46～DK185+392.48。
主要工作内容包括拆迁工程、路基工程、桥涵和站前综合工程。
（二）现有电力线路状况附近电力线路较为便利，且有民用电网通往工地。
故临时施工用电布置较为方便，部分地区无电力线路的采用发电机发电。
二、编制依据（一）建设单位颁布的指导性施工组织设计。
（二）技术交底、工设计文件。
（三）部颁有关规范、规则、定额及与建设单位签订的有关协议、纪要等。
（四）施工调查资料。
（五）集团公司有关文件。
三、编制范围DK172+247.46～DK185+392.48，全长13.1km。
四、主要工程数量工区含桥粱9座，共计8054m，其中双线特大桥共4座，双线大桥1座，双线中桥1座，单线中桥2座，框架桥1座；钻孔桩共计25749 m，挖孔桩共计2270 m，明挖基础共计702 m3；万宁车站站场，涵洞共24座，其中框架涵16座，盖板涵8座；路基长度共2576m，地基加固处理CFG桩共351414m，碎石桩共104596m，旋喷桩38300 m，土工格栅365073 ㎡，干砌片石护坡3368 m3，碎石垫层101830 m3。
五、工地临时施工用电计算采用方法本工程线长、点多，对于此特点施工时采用分段、多点布置变压器的方案，来保证工地的施工用电。
每段供电区域的用电量及变压器的选择，临时线路导线截面面积的确定按照以下方法确定：（一）用电量计算³工地临时供电包括施工及照明用电两个方面，其用电量计算按以下公式计算：P＝1.1（K1ΣPC+ K2ΣPa+ K3ΣPb）公式中：P.计算用电量（kW），即供电设备总需要容量；ΣPC.全部施工动力用电设备额定用电量之和。
ΣPa---室内照明设备额定用电量之和。
ΣPb---室外照明设备额定用电量之和K1---全部施工用电设备同时使用系数，总数10 台以内时为0.75，10～30 台时为0.7，30 台以上时为0.6。
施工临时用电方案(新)
施工临时用电方案(新)施工临时用电安全专项方案新建铁路浙江温州至福建铁路工程福建段第Ⅰ标段，起止里程为DK81+022～DK137+113，温福铁路（福建段）Ⅰ标段起自浙闽两省交接的分水关隧道（DK81+022），线路正线长56.09km ，有隧道12座，合计长度38999米隧道占到整个标段长度的69.5%，正线桥梁16座，合计长度4691米。
用电线路以业主提供的永临结合电力线路为主，根据需要从就近的电力线自设变压器“T ”接引入（与高压线路“T ”接示电容量见表1），“T ”接的用电线路针瓶采用PQ-20，悬瓶采用X-70，采用热镀锌横担，架空线路采用绝缘导线；35KV 隔离开关采用GW5-40.5/630A ，10KV 避雷器采用HY5WS-17/50，接入的250KVA 及以下的变压器要装设低压计量，计量用互感器采用10P 级。
接地引下体采用不小于φ12圆钢或50×5的扁钢并做热镀锌处理。
接地电阻R ≤4Ω。
施工配变要求采用DYn-11型接线变压器。
从“专网T 接”的在“T ”接点装设单极隔离开关；从“公网T 接”的在“T ”接点装设跌落保险。
用电线路的杆号以主杆号的支1.2.3…为编号，横担安装方向以供电线路为电源侧，按规范安装。
各工点建立变电站。
T ”接示电容量 表1序号 名 称 里 程电容量（KVA ） 变电站名称（35/10KV ） 1分水关DK084+880 1600地方贯岭 2 分水关DK088+612 12603 南峰山DK089+065 10004 北山隧DK092+379 14305 莲花岗DK093+597 10006 莲花岗DK096+640 1000 星火开发区7 岩前隧DK097+482 6308 东头岗DK102+789 630 白 琳 9 点头隧DK104+543 100010 点头特DK105+287 50011 白琳大DK109+920 500 12 周仓岭DK111+194 1600 13 周仓岭DK117+153 1630 地方海田14 内财堡DK117+680 400 15 排堂岭DK118+879 800 16 洋里特DK120+120 630 17 秦屿隧DK120+628 1000 18 秦屿隧DK127+753 1700 地方硖门 19 硖门隧DK127+864 1700 20 硖门隧DK119+800 1600 21 硖门隧DK136+970 1430地方陇头Ⅰ标段分为九个施工工区,二十一个T 接点（见表2）。
铁路工程隧道施工临时用电方案
铁路工程隧道施工临时用电方案目录一、编译依据 (1)二、项目概况 (1)三、临时用电施工组织设计 (1)3.1施工用电负荷分类及设备特点 (1)3.2洞内外供电方案的选择 (3)3.3变压器选型 (3)3.4配电线路导体截面的选择 (3)3.5配电箱和开关箱电气装置的选择 (5)四、供电系统安装工作 (7)4.1配电线路的安装 (8)4.1.1洞外架空配电线路安装 (8)4.1.2洞内配电线路安装 (8)4.2配电箱和开关箱的安装 (8)5. 电气设备安装 (9)6.洞穴照明 (10)七、使用与维护 (10)八、质量标准 (11)9. 安全工作 (11)一、编译依据1、《中华人民共和国安全生产法》2 、施工现场临时用电安全技术规范JGJ46-20053、工业与民用供电系统设计规范二、项目概况3 条隧道, 1 个碎石加工厂和 1 个集中搅拌站 .其中关岭山隧道DK2+505～DK4+ 158.745全长1653.745m，六澳隧道DK5 +352.465～ DK6 + 145全长792.535m，江北岭隧道DK6+ 229 ～ DK11 + 040全长长度为792.535m。
长4811米。
3、临时用电施工组织设计3.1 建设用电负荷分类及设备特点、电气设备的负荷分类为保证施工用电必要的可靠性，合理选择供电方式，将用电负荷按其重要性和停电造成的损失程度分为以下三类：I类负载（Class I）：断电会造成人身伤害或死亡；停电会造成重大的政治影响；停电将造成重大经济损失；停电会造成严重的社会秩序混乱；II类负载（Class II）：停电会造成更大的政治影响；停电会造成更大的经济损失；停电会造成公共秩序混乱；III 类载荷（Class III）：不属于 I 类或 II 类载荷的那些。
为合理选择供电方式，还需要了解电气设备的特点，包括生产规模、生产班次、额定电压、功率、功率因数、效率、电气设备安装数量和电气后备率等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1．工程概况 (1)2.施工现场临时用电安全技术规范（JGJ46-2005）中的相关要求 (1)3.编制依据 (2)3.1施工现场主要用电设备表 (2)3.2 线路计算 (2)3.3线路设计（线路布设见施工平面布置图） (6)3.4安全用电技术措施 (7)1、工程概况新建铁路1800工程铁路专用线本专用线接轨于青连铁路胶南站，出站后专用线并行于清连铁路11m线间距，经燮里村西侧南行先后跨过329省道、风河、溧水河，线路南行经珠海街道办事处王家楼西侧，自在建看守所东侧穿土山屯汉墓群通过，于GDK6+154.4下穿开城路（209省道），之后线路经张家楼镇土山屯和塔山河水库之间设塔山河水库大桥；线路向南经张家楼镇东石岭东侧；滨海街道办事处小马家庄西侧。
设跨G204及S293特大桥（先后跨过204国道、R3线、293省道）后经石屋子沟村与石屋子沟水库之间设石屋子沟水库大桥，线路继续向南行跨东山张水库后沿大珠山西侧前行至东山张村北侧，受地形及村庄控制以2个400m半径曲线进入转运站后到达专用线终点。
正线全长17.222km，起始里程：自青连铁路胶南站（不含）（DK0+165.27（断链后里程）=青连线DK70+987.74)，结束里程：DK17+336.25转运站（含）；疏解线全长2.121km，起始里程：SDK0+000（=青连铁路DK71+405.51），结束里程：SDK2+120.76。
2.施工现场临时用电安全技术规范（JGJ46-2005）中的相关要求2.1临时用电设备在５台及５台以上或设备总容量在50 KW及50 KW以上者，应编制临时用电施工组织设计。
2.2临时用电施工组织设计的内容和步骤应包括：2.2.1现场勘探；2.2.2确定电源进线，变电所、配电室、总配电箱、分配电箱等的位置及线路走向；2.2.3进行负荷计算；2.2.4选择变压器容量、导线截面和电器的类型、规格；2.2.5绘制电气平面图、立面图和接线系统图；2.2.6制定安全用电技术措施和电气防火措施。
2.3临时用电工程图纸必须单独绘制，并作为临时用电施工的依据。
3.编制依据：(1)工程施工组织设计(2)《施工现场临时用电安全技术规范（JGJ46-2005）》(3)工程施工图纸(4)主要施工用电设备、机具使用清单(5)施工现场平面布置图3.1施工现场主要用电设备表主要用电设备表3-13.2 线路计算3.2.1现场用电负荷计算总功率计算公式：P总=K×（K1×ΣP1/cosφ+K2×ΣP2+K3×ΣP3）（3-1）式中：P总为施工总用电量（KW），P1为动力设备总功率（KW），P2为电焊机总功率（KW），P3为照明总功率（KW）,K为安全系数0.9～1.05，K1为动力系数0.5～0.7，K2为电焊机系数0.4～0.6，K3为照明系数0.7～1.0，cosφ为动力平均功率0.75～0.85。
根据本工程实际情况有：P总= 1.0×（0.6×51/0.85+0.5×220+0.9×20）＝187.9KW配置一台额定容量250KVA变压器,可满足要求。
考虑钢筋焊接时焊机对整个回路用电的影响较大，从配电室引出两个回路L1和L2，将钢筋对焊机接专线L1，其余用电设备接回路L2。
3.2.2按回路允许电流计算导线截面：电流计算公式：I总＝K×ΣP×1000/（×U×cosφ）（3-2）式中：I总为回路总电流（A），P为用电设备总功率（KW），U 为回路电压（380V），cosφ为功率因数0.75～0.85，K为安全系数0.9～1.05。
回路L1：由公式（3-1）有：ΣP＝1.05×0.5×（100+120）＝1.05×0.5×220＝115.5KW由公式（3-2）有：I总＝1.05×115.5×1000/×380×0.85）＝216.78A查表3-2选择截面为：50 mm2铜芯线（25℃、橡皮），其允许电流为230A>216.78A，可满足要求。
总线路选用BL-3×50 mm2+2×25 mm2铜芯线电缆。
回路L2：由公式（3-1）有：ΣP ＝0.95×（0.5×84.8/0.85+0.8×20）＝62.4KW由公式（3-2）有：I总＝0.95×62.4×1000/×380×0.85）＝105.96A查表3-2选择截面为：16 mm2铝芯线（25℃、橡皮），其允许电流为110A>105.96A，可满足要求。
总线路选用BL-3×16 mm2+2×50 mm2铝芯线电缆。
另外，配备一台280KW发电机，以备停电时使用。
载流量截面选择标准表3-23.2.3各回路配电箱线路设计L1回路为专线，直接连接至配电箱；L2回路配电箱线路设计如下：根据现场用电设备分布情况，各配电箱间距都不是很大，采用负荷相近的配电箱使用同样的电缆，以负荷最大线路的为标准。
可将电缆选线分为四大类型：第一类：由进线引出的主电缆线，进1号配电箱，其同时运行最大负荷为：第一类电缆线中动力设备表3-3由公式（3-1）有：P总＝1.05×（0.7×58.5/0.85+0.6×130.6+1×15）＝148.62KW由公式（3-2）有：I总＝1.05×148.62×1000/×380×0.85）＝278.95A查表3-2选择截面为：85 mm2铜芯线（30℃、塑料），其允许电流为304A>278.95A，可满足要求。
线路设置为BX－3×85 mm2+1×35 mm2铜芯线。
从1号配电箱引出的电缆线负荷为I总的一半，即139.48A，查表3-2选35 mm2铜芯线（30℃、塑料），其允许电流为159A>139.48A，可满足要求。
线路设置为BX－3×35 mm2+1×10 mm2铜芯线。
第二类：由进线引自2号专用配电箱，其功率P＝140KW，根据I＝K P总/U×cosφ）则：I＝0.9×140×1000/( ×380×0.75)＝255.26A查表3-2选择截面为：120 mm2铝芯线（30℃、塑料），其允许电流为266A>255.26A，可满足要求。
线路设置为BL－3×120 mm2+1×35 mm2铝芯线。
当分别引至电焊机时，电流为255.26 A的一半，即127.63 A，查表3-2选25 mm2铜芯线（30℃、塑料），其允许电流为128A>127.63A，可满足要求。
线路设置为BX－3×25 mm2+1×10 mm2铜芯线。
第三类：引至K1、K9、K10、K13配电箱的电缆线，其中以引至钢筋场K10配电箱负荷最大：第三类电缆线中动力设备表3-4由公式（3-1）有P总＝1.05×（0.7×34.3/0.85+0.6×65.3+1×5）＝76.05KW 由公式（3-2）有I总＝1.05×76.05×1000/380×0.85）＝142.74A查表3-2选择截面为：35 mm2铜芯线，其允许电流为159A>142.74A，可满足要求。
线路设置为BX－3×35 mm2+1×10 mm2铜芯线。
第四类：变压器引至振动棒电缆线，P＝280KVA，根据I＝K P总/U×cosφ）：I＝0.9×280×0.7××380×0.85)＝315.32A查表3-2选择截面为：180 mm2铝芯线（30℃、塑料），其允许电流为355A>315.32A，可满足要求。
线路设置为BL－3×180 mm2+2×50 mm2铝芯线。
3.3线路设计（线路布设见施工平面布置图）由400KVA变压器引出一条主线,沿着施工外边界、钢筋场外边界架空布设，与现场处280KW备用发电机连通。
由主电缆线引出各路至主配电箱，再根据实际需要从主配电箱引出各路至各分配电箱。
具体线路如下：K1：从主线引出BX－3×35 mm2+1×10 mm2铜芯线至K1，从K1引出各路到施工区大里程端头，供施工及照明使用。
K2：从主线引出BX－3×85 mm2+1×35 mm2铜芯线至K2，由K2引出一路BX－3×35 mm2+1×10 mm2铜芯线到施工小里程端头分配电箱，供施工及照明使用。
K3配电箱线路均从主线引出BX－3×85 mm2+1×35 mm2铜芯线至K4，并分别引出三路BX－3×35 mm2+1×10 mm2铜芯线电缆，供施工及照明使用。
K4：从主线引出BX－3×85 mm2+1×35 mm2铜芯线至K5，供施工及照明使用。
K5：从主线引出BX－3×35 mm2+1×10 mm2铜芯线，供其它临时用电设备使用。
3.4安全用电技术措施3.4.1配电箱及开关箱设计：3.4.1.1配电箱及开关箱必须铁制防雨、防尘固定在易操作维修地方，距地面高度大于1.3m。
小于1.5m，移动式应大于0.6m。
严防漏电，短路及触电事故的发生，所有配电箱，总配电箱，大型用电机具必须有防火措施。
3.4.1.2施工现场实行三级配电二级保护及配电柜分箱和开关箱，二级保护及配电柜装设一级总漏电，分箱或开关箱设一级漏电。
3.4.1.3总配电柜（箱）内装设有明显断开点的隔离刀闸和分路带短路保护的空气开关或熔断器以及漏电开关。
3.4.1.4各台用电设备有各自专用开关箱，实行“一机一闸一漏一箱”制，严禁一闸多用。
3.4.1.5分箱内总开关用带过流保护的自动空气开关，分路开关用带熔丝的刀闸或漏电开关。
3.4.1.6配电系统漏电保护器应设在开关箱电源隔离开关的负荷侧面，其额定漏电动作电流应配备。
合理选择漏电开关的脱扣整定电流及动作电流，开关箱内漏电开关的漏电电流小于30mA，动作时间小于0.1s。
3.4.1.7所有配电箱采用铁板或优质绝缘材料制作，开关电器按规定紧固在电器安装板上，不得歪斜、松动，箱内不得有杂物。
3.4.2接地、接零及防雷：整个系统采用TN－S系统，除在变压器中性点直接接地外，所有电机金属外壳须与保护按标准相接，保护地线除必须在配电室作重复接地外，还必须在配电线路中间处和末端增做重复接地，不少于三组。
