三相异步电动机三角形、Y形接线方法及区别(详细解释)

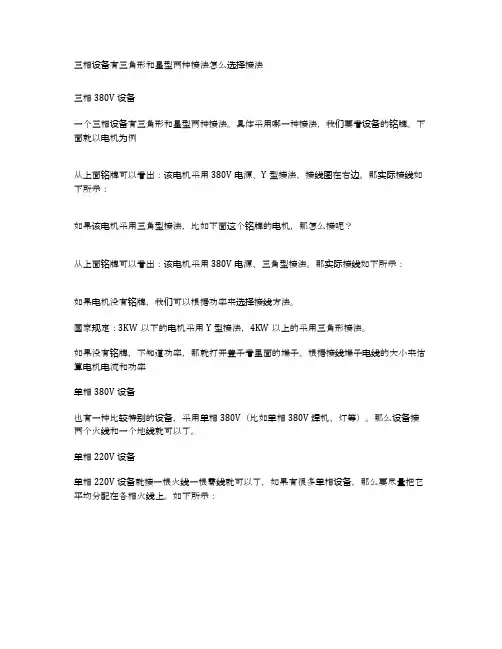

三相设备有三角形和星型两种接法怎么选择接法
三相设备有三角形和星型两种接法怎么选择接法
三相380V设备
一个三相设备有三角形和星型两种接法。
具体采用哪一种接法，我们要看设备的铭牌。
下面就以电机为例
从上面铭牌可以看出：该电机采用380V电源、Y型接法，接线图在右边。
那实际接线如下所示：
如果该电机采用三角型接法，比如下面这个铭牌的电机，那怎么接呢？
从上面铭牌可以看出：该电机采用380V电源、三角型接法。
那实际接线如下所示：
如果电机没有铭牌，我们可以根据功率来选择接线方法。
国家规定：3KW以下的电机采用Y型接法，4KW以上的采用三角形接法。
如果没有铭牌，不知道功率，那就打开盖子看里面的端子。
根据接线端子电线的大小来估算电机电流和功率
单相380V设备
也有一种比较特别的设备，采用单相380V（比如单相380V焊机、灯等）。
那么设备接两个火线和一个地线就可以了。
单相220V设备
单相220V设备就接一根火线一根零线就可以了，如果有很多单相设备，那么要尽量把它平均分配在各相火线上。
如下所示：。
三相异步电动机接线图和接线方法
三相异步电动机接线图和接线方法三相异步电动机是工业中常见的一种电动机，它通过三相交流电源驱动，可用于各种工业生产中的传动设备。
三相异步电动机的接线图和接线方法对于电动机的正常运行非常重要，下面将结合实际工程应用来详细介绍三相异步电动机的接线图和接线方法。
一、三相异步电动机接线图三相异步电动机的接线图通常包括主接线和启动接线两部分。
主接线是电机的基本接线，主要用于将电机与电源连接起来，而启动接线则是用于电机的起动和停止操作。
1.主接线图三相异步电动机的主接线图通常是通过连接主线圈和辅助线圈实现电机的正常运行。
主接线图一般包括三个主线圈，分别是U、V、W，以及三个辅助线圈，分别是U1、V1、W1。
连接方式通常遵循星形接线和三角形接线两种方式。
在星形接线中，主线圈和辅助线圈分别相互连接，而在三角形接线中，则是主线圈之间相互连接。
这两种连接方式决定了电机的正反转和运行性能。
2.启动接线图三相异步电动机的启动接线图通常包括起动电容、断电器、热继电器等组件，用于控制电机的启动和停止操作。
起动电容通常用于提供额外的起动助力，断电器用于控制电机的启动和停止，热继电器则用于保护电机在过载状态下的安全运行。
二、三相异步电动机接线方法1.星形接线在星形接线中，主线圈和辅助线圈分别连接在一起，如图1所示。
连接方式为U和U1相连，V和V1相连，W和W1相连。
这种接线方式能够有效提高电机的起动扭矩和运行性能，适用于大型负载的传动。
2.三角形接线在三角形接线中，主线圈之间相互连接，如图2所示。
连接方式为U和V相连，V和W相连，W和U相连。
这种接线方式能够有效降低电机的起动电流和提高运行效率，适用于小型和中型负载的传动。
3.变压器起动除了直接接线方式外，还可以采用变压器起动的方式来实现电机的启动和停止。
变压器起动是通过变压器来控制电机的起动电流和启动扭矩，从而延长电机的使用寿命并提高运行效率。
4.软启动器软启动器是一种通过控制器来实现电机的缓慢启动和停止的方式，能够有效减小电机的起动电流和冲击力，从而延长电机的使用寿命并提高运行效率。
三相异步电动机星形接法与三角形接法
三相异步电动机的星形接法及三角形接法一、星形接法：星形接法是三相交流电源与三相用电器的一种接线方法。
把三相电源三个绕组的末端、X、Y、Z连接在一起，成为一公共点O，从始端A、B、C引出三条端线。
是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。
是将三相电源绕组或负载的一端都接在一起构成中性线，由于均衡的三相电的中性线中电流为零，故也叫零线：三相电源绕组或负载的另一端的引出线，分别为三相电的三个相线。
远程输电时，只使用三根相线，形成三相三线制。
到达用户的电路，往往涉及220V和380V两种电压，需三根相线和一根零线，形成三相四线制。
用户为避免漏电形成的触电事故，还要添加一根地线，这时就有三根相线，一根零线和一根地线，故也有三相五线制的说法。
I线=I相，U线=√3×U相，P相=U相×I相，P=3P相=√3×U线×I相=√3×U线×I线；二、三角形接法：三相电的三角形接法是将各相电源或负载依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。
三角形接法没有中性点，也不可引出中性线，因此只有三相三线制。
添加地线后，成为三相四线制。
三角形接法的三相电，线电压等于相电压而线电流等于相电流的√3倍。
I线=√3×I相，U线=U相，P相=I相×U相，P=3P相=√3×I线×U相=√3×I线×U线。
说明：三角(△)联接，Iab=Ia向量+Ib向量=(Ia+Ib)×cos30°=2Ia ×√3/2=√3×Ia，线电流是相电流的根号三倍。
三、目前电动机的接法有两种（参考电机铭牌）：一：额定电压380V/220V，接法为星/三角。
这表明电机每相绕组的额定电压为220V，如果电源线电压为220V，定子绕组则应接成三角形，如果电源电压为380V，则应接成星形。
电动机接线方法
电动机接线方法电动机接线是指将电动机与电源系统连接起来，使电动机能够正常运行。
正确的接线方法对于电动机的安全运行和性能发挥起着至关重要的作用。
下面将介绍几种常见的电动机接线方法及其特点。
1.星形接线。
星形接线又称为Y型接线，是一种常见的三相异步电动机接线方式。
在星形接线中，电动机的三个绕组分别连接在一起，形成一个星形结构，同时接入三相电源系统。
星形接线的特点是电流较小，起动时较为平稳，适用于大部分负载较为平稳的场合。
2.三角形接线。
三角形接线又称为Δ型接线，同样是一种常见的三相异步电动机接线方式。
在三角形接线中，电动机的三个绕组两两相连，形成一个闭合的三角形结构，同时接入三相电源系统。
三角形接线的特点是电流较大，起动时较为突然，适用于一些负载较为波动的场合。
3.混合接线。
混合接线是将星形接线和三角形接线相结合的一种接线方式。
在混合接线中，电动机的两个绕组采用星形接线，第三个绕组采用三角形接线，同时接入三相电源系统。
混合接线的特点是兼具星形接线和三角形接线的优点，适用于一些负载既平稳又波动的场合。
4.单相接线。
单相接线是指将单相电源系统与单相电动机连接起来的一种接线方式。
在单相接线中，电动机只有一个绕组，通过单相电源系统进行供电。
单相接线的特点是结构简单，安装方便，适用于一些小功率的单相电动机。
5.变压器接线。
变压器接线是指通过变压器将高压电源系统转换为低压电源系统，再与电动机进行连接的一种接线方式。
变压器接线的特点是能够适应不同电压等级的电源系统，使得电动机能够在不同电压条件下正常运行。
总结。
以上是几种常见的电动机接线方法及其特点。
在实际应用中，需要根据电动机的功率、负载特性、电源系统等因素选择合适的接线方式，以确保电动机能够安全、稳定、高效地运行。
同时，在进行接线时，也需要严格按照相关标准和规范进行操作，确保接线质量和安全性。
希望本文能够帮助大家更好地理解电动机接线方法，为实际工程应用提供参考。
三相电机星形接法和三角形接法区别
三相电机星形接法和三角形接法区别一、电机接法星型接法把三相电源三个绕组的末端、X、Y、Z连接在一起，成为一公共点O，从始端A、B、C引出三条端线，这种接法称为“星形接法”又称“Y形接法”。
三相电源是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。
三相电源的联接方式有Y形和△形两种。
星形接法和三角形接法都是指电机本身的绕组接法，星形接法指将电机绕组三相末端接在一起，三相首端为电源端;三角形接法指将三相绕组首尾互相连接，三个端点为电源端;无论那种接法，都必须要有三相相位互差120度的三相正弦交流电源供电，不可用220V 的代替的。
因为三相交流电的三相火线( A、B、C)虽对以电压都为220V，但它们之间的相位互差120度，三相之间的电压互差380V，用三个同相位的火线是不能代替的。
星形接法由于起输出功率小,常用于小功率,大扭矩电机,或功率较大的电机起步时候用,这样对机器损耗较小,正常工作后再换用三角形接法;一般3KW以下的三相电动机是星形接法，以上的三相电动机是用三角形接法。
还有电压方面的区别:星形接法与三角形接法输出的相电压分别为220V与380V。
三相电的星形接法是将三相电源绕组或负载的一端都接在一起构成中性线，由于均衡的三相电的中性线中电流为零，故也叫零线:三相电源绕组或负载的另一端的引出线，分别为三相电的三个相线。
远程输电时，只使用三根相线，形成三相三线制。
到达用户的电路，往往涉及220V和380V两种电压，需三根相线和一根零线，形成三相四线制。
用户为避免漏电形成的触电事故，还要添加一根地线，这时就有三根相线，一根零线和一根地线，故也有三相五线制的说法。
二、两种接法的电压电流组成三角形接法星形接法接法错误的后果三、供电区别。
假设供电电源不变。
Y接时，线电压施加在两个绕组上，两个绕组的电压相位呈120°，这样，单个绕组承受的电压为线电压的根号3分之一。
Y连接和三角形连接有什么区别啊？
Y连接是把三相绕组的首端或尾端连在一起，连在一起的这个点称为星中点，在三相平衡的情况下此点没有电流。
三角接法是：把第一相的首端与第二相的尾端连在一起引出一根线；第二相的首端与第三相的尾端连在一起，引出一根线；第三相的首端与第一相的尾端连在一起，引出一根线。
Y连接电流连接比三角形连接电流小。
三角形连接的绕组电压是Y连接的绕组电压的根号3倍。
分享给你的朋友吧：
人人网
新浪微博
开心网
MSN
QQ空间
对我有帮助
三相异步电动机的接线方法
三相异步电动机的接线方法三相异步电动机是广泛应用于工业生产中的一种电动机，其接线方法是影响电机正常运行的重要因素之一。
本文将介绍三相异步电动机的接线方法及其注意事项。
一、三相异步电动机的基本结构三相异步电动机由转子和定子两部分组成。
其中，转子是由导体绕成的电枢，通过电枢产生的磁场与定子磁场相互作用产生转矩，推动转子旋转。
定子则由三个相互平衡的绕组组成，每个绕组上分别连接一个相位电源，通过电源提供的电能产生旋转磁场，推动转子运动。
二、三相异步电动机的接线方法1.星型接法星型接法是将三个相位电源分别接到三个绕组的一个端点上，其余端点通过三角形连接。
在星型接法中，三个相位电源的电压值相等，相位差为120度。
该接法具有相对较高的起动转矩和较低的起动电流，但其运行效率较低，适用于启动和负载较小的场合。
2.三角形接法三角形接法是将三个相位电源分别接到三个绕组的两个端点上，形成一个闭合回路。
在三角形接法中，三个相位电源的电压值相等，相位差为120度。
该接法具有较高的运行效率和较低的电流，但其起动转矩较小，适用于负载较大的场合。
3.星三角混合接法星三角混合接法是将三个相位电源分别接到三个绕组的一个端点上，同时将三个绕组的另一个端点通过三角形连接。
在启动时，电机先采用星型接法，待转速达到一定值后，再切换为三角形接法。
该接法具有较高的起动转矩和运行效率，但需要额外的切换装置，适用于启动和负载较大的场合。
三、注意事项1.在接线过程中，应注意电气设备的绝缘性能，避免电压过高或过低引发电机故障。
2.应按照电机的额定电压和额定功率选择合适的电源接线方式，避免电机过载或起动困难等问题。
3.在使用星三角混合接法时，应注意切换时机和切换顺序，避免电机突然停止或损坏。
4.接线前应仔细阅读电机的接线图和相关说明书，确保接线正确，避免因接线错误引发电机故障或安全事故。
三相异步电动机的接线方法是影响电机正常运行的重要因素之一，应根据电机的额定电压、功率和负载情况选择合适的接线方式，并注意电气设备的绝缘性能和接线顺序。
380V三相异步电动机怎么接线？三相异步电动机实物接线图
380V三相异步电动机怎么接线？三相异步电动机实物接线图定子绕组的是电动机的电路部分，通入三相交流电，产生旋转磁场。
主要绝缘项目有以下三种：（1）对地绝缘（2）相间绝缘（3）匝间绝缘接线盒(△接法)定子三相绕组的接线方式（1）星形接法(Y接)（2）三角形接法(△接)有6个接线柱的三相异步电机，通常是用于把电机的3个绕组即6个断头，通过接线柱上上的端子连接成两种接法，也就是星形将接法和三角形接法。
看一下实物电机接线柱的接线下图我是在网络上随便找的一个电机接线盒接线柱的接线图，我进行了标注：这就是电机内接线盒的图片，可以看到通常就是U1,V1,W1, U2,V2, W2,这样的６个接线柱，图的左边圆圈①处，我用紫色线框框出来的W2，U2，V2这个3个接线柱是被铜片连接起来了，由此就组成了星形连接。
图片的右侧圆圈②处，W2和U1被一个铜片连接，U2和V1被一个铜片连接，V2和W1被一个铜片连接，这样三个绕组的首尾想连接起来，由此构成了三角型连接。
从这个图片上还能得到的信息是3KW以下功率的三相异步电机是建议将绕组连接成星形接法，而3KW以上功率的三相异步电机电机是建议接成三角形接法的。
进一步看一下绕组的接法我画了一个不太形象的绕组接线图，如下：电机内部的绕组中，U1和U2是三相绕组中第一个绕组线圈的2个抽头；V1和V2是三相绕组中第二个绕组线圈的2个抽头；W1和W2是三相绕组中第三个绕组线圈的2个抽头。
这样3个绕组线圈就出来6个抽头的接线柱。
图中星形接法的时候就是让3根绕组的一端短接起来，而三角形接法的时候就是让3根绕组抽头的首尾两端依次相接，去组成一个环形，更形象的就是三角型，我画成矩形了，呵呵，其实只要是首尾相接，组成环形就好。
图中的L1，L2，L3就是给电机供电的三相电进线。
电机星三角接法（三相异步电动机星形接法（Y）和三角形接法（Δ））
三相异步电动机星形接法（Y）和三角形接法（Δ）每根绕组都有两个接头，一为首端，一为尾端。
图 1中U1、 V1、 W1是首端，而U2、V2、W2是尾端。
连接绕组时，首端尾端不能搞错，错了就不能保证相间的空间电角度为120&s30;，影响正常旋转磁场的形成，这是我们接线时必须十分注意的问题。
绕组引出线标志Y系列电机第一相、第二相、第三相的首端分别为 U1、 V1、 W1；尾端分别为U2、V2、W2。
JO2老系列电机第一相、第二相、第三相的首端分别为D l、D2、D3；尾端分别为D4、D5、 D6。
有些电机，绕组内部连接好了，只引出三根线，那它们的标志：在新系列电机为U、V、W，在老系列电机为D1、D2、D3。
要是有第四根标志为N的引出线，这是星接绕组的中性点。
接线螺技标志与绕组的标志完全相同，其标志有的用标号垫，有的在绝缘底座上压出凸纹。
接地螺钉的标志3．三相异步电动机有那几种接线方法？在接线盒里是怎样连接的？答：三相异步电动机定于绕组通常采用两种接线方法，即星形接法（Y）和三角形接法（Δ）。
功率大的电机，在每相绕组里由两条或两条以上的支路并联。
星形接法见图2，把三相统组的尾端连在一起，由三个首端去接电源。
当然也可以把三个首端连在一起，由三个尾端去接电源。
但是决不可在短接的星点上既有首端，又有尾端，否队便不能形成正常的旋转磁场．（参见问题1）在接线盒里（见图动）星点是用两个连接片连接的。
三角形接法见图3，它是由一根绕组的首端与另一格的尾端相连，形成一个三角形，再由三角形的顶点接向电源。
同样的道理，采用三角形接法，决不可用绕组的同名端（两个首端或两个尾端）接成三角形的顶点，否则，电机将不能正常运转。
一台电机，究竟采用星接还是角接，必须按照铭牌的规定，是不能随意变更的。
无论那种按法，接线时如果首尾端错了，接通电源后，不能形成正常的旋转磁场，这时：电机起动困难；有特殊响声；三相绕组中电流很不平衡，即使空载，电流也将大于额定值。
三相异步电动机三角形接法
三相异步电动机三角形接法一、概述三相异步电动机是目前工业中最常见的电动机之一，其使用范围广泛，可以用于驱动各种机械设备。
在三相异步电动机的接线方式中，三角形接法是最常见的一种。
本文将对三相异步电动机三角形接法进行详细介绍，包括其原理、接线方法、注意事项等方面。
二、原理三相异步电动机的转子上有一个导体环，称为转子绕组。
当在定子上施加三相交流电压时，定子绕组中会产生一个旋转磁场。
由于转子绕组与定子绕组之间存在磁耦合作用，因此转子绕组也会受到旋转磁场的影响而产生旋转力矩。
在三角形接法中，每个相位之间都是直接相连的。
因此，在该接法下，每个线圈都承受着同样大小的电流和同样大小的电压。
这种连接方式使得每个线圈都能够产生同样大小的磁通量，并且每个线圈之间没有任何相位差。
由于没有任何相位差，在三角形接法下，电流和功率因数都比较稳定。
这种连接方式适用于需要稳定电流和功率因数的应用场合。
三、接线方法三相异步电动机的三角形接法接线方法如下：1. 将三根电源线分别与电动机的三个端子相连。
2. 确保每个相位之间是直接相连的，即A相连接B相，B相连接C相，C相连接A相。
3. 检查接线是否正确无误，并确认电源是否正常。
四、注意事项在进行三角形接法时，需要注意以下几点：1. 确保每个线圈之间没有任何相位差。
如果存在任何相位差，则可能会导致电流和功率因数不稳定，从而影响设备的正常运行。
2. 在进行接线之前，需要仔细检查所有的电源线和端子是否正确无误。
如果存在任何错误或故障，则可能会导致设备损坏或危险事故发生。
3. 在进行接线时，需要按照正确的顺序进行操作。
如果操作顺序不正确，则可能会导致设备损坏或危险事故发生。
4. 在进行接线之前，需要确保所有的设备都处于安全状态。
如果存在任何危险因素，则需要采取必要措施来消除这些危险因素。
五、总结三相异步电动机三角形接法是目前工业中最常见的电动机接线方式之一。
在该接法下，每个线圈都承受着同样大小的电流和同样大小的电压，从而使得每个线圈都能够产生同样大小的磁通量，并且每个线圈之间没有任何相位差。
三相异步电动机三角形接法电流
三相异步电动机三角形接法电流三相异步电动机三角形接法电流一、引言三相异步电动机是广泛应用于工业生产中的一种电动机类型。
它具有结构简单、运行可靠等特点，因而被广泛应用于各个领域。
在三相异步电动机的接法中，三角形接法是一种常见的方式。
本文将从三角形接法电流的概念、特点、工作原理等方面展开深入探讨，希望能够为读者们对三相异步电动机有一个全面而深刻的理解。
二、三角形接法电流的概念三相异步电动机的接法有星型接法和三角形接法两种。
在三相异步电动机的三角形接法中，三个绕组依次串联起来，形成一个闭合的回路。
在电动机运行时，电流会依次流经每个绕组，从而产生磁场，达到驱动电动机转动的效果。
三、三角形接法电流的特点1. 稳定性好：三相异步电动机采用三角形接法后，其电流波形更加稳定，有利于电机的正常运行。
2. 起动电流较小：相比于星型接法，三角形接法能够降低电动机的起动电流，减小对电网的冲击，延长设备的使用寿命。
3. 适用范围广：三角形接法在各种功率的电动机中都有应用，不受限于电动机的大小和功率。
四、三角形接法电流的工作原理在三相异步电动机三角形接法中，三个绕组依次串联起来，形成一个闭合的回路。
电流通过电动机绕组时，会产生旋转磁场，从而推动转子转动。
由于绕组之间相互串联，电流也会在各个绕组之间产生平衡的状态，实现电动机的正常运行。
五、个人观点和理解三角形接法电流作为一种常见的电动机接法方式，在工业生产中具有重要的应用价值。
通过对三角形接法电流的探讨，我深刻地认识到电动机接法对电动机运行的重要性，也更加清晰地理解了电动机运行的机理和特点。
在未来的工作中，我会进一步深入学习电动机的应用和优化，为工业生产的提高贡献自己的力量。
六、总结通过对三相异步电动机三角形接法电流的深入探讨，我们对其概念、特点、工作原理有了深入的了解。
三角形接法电流作为一种常见的电动机接法方式，在工业生产中具有重要的应用价值。
在未来的工作中，我们会进一步深入学习电动机的应用和优化，为工业生产的提高贡献自己的力量。
三相异步电动机接线方法
三相异步电动机接线方法1. 三相异步电动机的定义三相异步电动机是工业中常用的一种电动机，其原理是依靠旋转磁场的相互作用来实现机械转动，其结构简单，可靠性高，适用范围广，故在工业生产中得到广泛应用。
2. 三相异步电动机的接线方法三相异步电动机接线方法可分为星形连接和三角形连接。
在实际应用中，按不同的场合和要求，选择不同的电动机接线方式。
2.1 星形连接星形连接适用于额定电压较高、功率较小的电动机。
它的线电压为额定电压，电流为额定电流。
星形连接的接线方式为：将三相电源分别接到电动机的三个端子上，同时将电动机的中性点（N点）接地。
星形连接时，电动机的运行电流较小，但功率因数较低。
2.2 三角形连接三角形连接适用于额定电压较低、功率较大的电动机。
它的线电流为额定电流的1.732倍，电压为额定电压的根号3倍。
三角形连接的接线方式为：将三相电源分别接到电动机的三个端子上，不接地。
三角形连接时，电动机的运行电流较大，但功率因数较高。
2.3 两种接线方式的比较星形连接的优点是电流较小，对电缆的要求较低，但功率因数较低，电机的效率不高。
三角形连接的优点是功率因数高，效率较高，但电流较大，需用粗电缆。
3. 注意事项在进行电动机接线时，需注意以下几点：1. 接线前必须确认电源工作正常，且与电动机的额定电压、额定电流符合。
2. 接线时要仔细对照电路图和电动机标识，确认电动机的相序和电源相序相同，否则会导致电机无法启动，甚至烧坏电机。
3. 接线要牢固可靠，接触良好，不得有松动现象。
4. 接地线的截面积应与正、负导线相同，且连接可靠，避免接地线松动。
总之，正确选择和操作三相异步电动机的接线方式，可以保证电机的正常运行，提高生产效率，确保生产安全。
三相异步电动机星三角启动电气控制图详解电动机
三相异步电动机星三角启动电气把握图详解 - 电动机三相异步电动机星三角启动电气把握图详解1.一次图画法：（1）（2）均可表示星三角的一次图画法形式。
2.星三角启动：（1）启动过程：就是先星型启动（"Y型启动"），经过时间继电器切换到三角形（"△型启动"）。
（2）为什么叫星三角起动？其实是三相异步电动机定子绕组的接线，先接成星（Y）型，再切换后接成三角(△)型，如下图图注：（1）U1表示绕组首端，U2表示绕组末端，其他类推。
（2）星型和三角形上下两个图是一样的，红色线表示连接起来（3）三角形要首尾相接（3）怎样接通切换？1.利用接触器和时间继电器，这里的接触器分别用途：主用的KM,Y型用的KM,△型用的KM（这里并不是说有专用的这种Y△接触器,而是说这接触器用来实现怎么样的把握功能）时间继电器：通电延时型时间继电器2.起动过程：按下起动按钮rarr;接触器动作接成星型rarr;经过时间继电器延时rarr;切换到三角型.（4）一，二次原理图主KM：从按下启动按钮时会始终吸合的接触器。
YKM：星型启动时吸合，切换三角形时不吸合middot; KM：星型启动时不吸合，切换三角形时吸合（1）我们要记住星三角起动过程：1.按下起动按钮2.主KM和YKM接触器吸合，星型起动3.经过时间继电器延时4.切断YKM，并接通△KM，切换到三角型.（2）通电延时型时间继电器：通电后，在设定的时间后才动作，和接触器一样，有线圈，常开触点，常闭触点，但这种通电延时型，不是马上动作，而是在你设定的时间后才动作。
例如：设定3秒，线圈通电后，常开常闭触点不会马上动作，要3秒钟时间到了才动作。
注：触点始终保持动作！！线圈断电后才复位！！！记住！下图挨次：线圈，常闭触点，常开触点挨次：线圈，常闭触点，常开触点（3）二次图详解①先看红色线，这一部分从起动按钮"SB1"开头，始终到零线是接通的，所以，当按下起动按钮时，KM1，KM3，KT均会接通！KM1帮助触点通过"自锁"，使电路始终得电，处于接通状态。
电机铭牌Y、△接法的说明，搞清楚后不再烧电机
电机铭牌Y、△接法的说明，搞清楚后不再烧电机电机是我们工控中最常见的电气元件，很多同学在电机接线方式了很不清楚，到底该怎么接，上网去查也是一头雾水，今天我们就来对电机上铭牌的接法进行解释说明。
电机铭牌描述从铭牌右边部分上看出接法有两种△型220V，Y型380V。
这块好多同学肯定有疑惑，因为到网上一查Y-△启动是降压启动，和电机上标注的Y380V到△220V的升压刚好相反，这是怎么回事呢，我们再看下左边的VOLTS电压等级有380V/220V，这个对应的是输入电源的电压等级，比如我们的工业用电就是三相380V的，在国外还有三相110V、220V、440V、660V等电压等级，那上面的电机如果到国外是否能用吗，我们就以上图的电机进行分析铭牌的标注、接法与电压等级的关系。
首先我们来看下Y型接法和△接法的区别，这两个接法图相比大家都见过，无论是在电机上还是各种资料都会看到，电机绕组有三组对应的就是三根线U、V、W和6个线头，头部U1和尾部U2，那么U1U2就组成了一根线，有时候尾部用X、Y 、Z表示如上图。
Y型的接法就是把三根线的尾部(U2、V2、W2)接在一块组成了中性点和变压器差不多，三角形则是第一根线的尾部和第二根线的头部连接(U2和V1，V2和W1，W2和U1)，这样头尾相连就组成了三角形的形状。
电机不同接法假如现在是电压380V的三相电源，对应的每相的相电压就是220V，这个大家应该都能理解，那么如果按照Y型接法，电机的每个绕组的相电压就等于电源相电压220V，因为每个绕组的尾部都是中性点0V相当于接了一根火线和零线；再看下△型接法，电机的绕组的相电压就等于电源的线电压380V，因为没有了中线点相当于每个绕组接的都是两根火线。
我们不考虑功率因数和效率，三相电机的额功率就等于：功率、电压、电流关系我们分析下电机正常工作时和刚启动的绕组电流对比，电机还是如上图的参数，假设△启动电流为I△，那么Y型启动电流为1/3 I△，当转速起来后，对于同功率P下的绕组电流：380V电压对于Y型接法，采用三相380V的工业用电，启动电流1/3I△，正常电流就等于P/(3*220)对于△型接法，采用三相380V的工业用电，启动电流I△，正常电流就等于P/(3*380)220V电压采用Y型接法，采用三相220V的工业用电，启动电流1/(1.7*3) I△，正常电流就等于P/(3*129)采用△型接法，采用三相220V的工业用电，启动电流1/(1.7) I△，正常电流就等于P/(3*220)440V电压采用Y型接法，采用三相440V的工业用电，启动电流1.17/3I△，正常电流就等于P/(3*258)采用△型接法，采用三相440V的工业用电，启动电流1.17 I△，正常电流就等于P/(3*440)综上所述，对于一台电机，如果电网等级高于电机额定等级，不能采用△型接法，启动电流大；如果电网等级低于电机的，不能采用Y 型接法正常运行时电流过大。
三相异步电动机三角形接法
三相异步电动机三角形接法
三相异步电动机是一种常见的电动机类型，其工作原理是利用三相交流电源的旋转磁场作用于转子上的感应电流产生转矩，从而实现机械能的转换。
而三角形接法则是三相异步电动机的一种常见接法方式。
三角形接法是指将三相电源的三个相线依次连接到电动机的三个相线上，形成一个闭合的三角形电路。
在这种接法下，电动机的起动电流较小，但是其转速较低，适用于一些需要较大转矩但转速不需要过高的场合。
在三角形接法下，电动机的线电压和相电压相等，而线电流和相电流之间的关系为线电流等于相电流的根号3倍。
因此，在设计电动机的电路时需要考虑到电源的额定电压和电动机的额定电流，以保证电动机的正常运行。
三角形接法还有一个重要的特点，就是其输出功率较大。
因为在三角形接法下，电动机的相电流较大，从而产生的转矩也较大，可以满足一些需要较大输出功率的场合。
三角形接法是三相异步电动机的一种常见接法方式，其特点是起动电流小、转速低、输出功率大。
在实际应用中，需要根据具体的场合选择合适的接法方式，以保证电动机的正常运行。
三相异步电动机的三角接法和星型接法区别
三相异步电动机的三角接法和星型接法区别
两种接法，与我们的接入没什么关系，如图2和3， D1。
D2。
D3接A。
B。
C三相，具体的区别是电动机接线盒中的不同，三个接线片，一般不进行随便修改，我们只要了解他们的区别就行，图2是星型，图3是角型
电动机内部有三组绕组，六个接线端，当把三个绕组的一端连在一起，而另一端分别接电源，连成一个Y型，就是星型接法；这时候电源两
相之间的电流是相电流，比线电流小根3倍；
如果把三组绕组的首尾相连，然后三个首尾相连处接电源，连成一个三角形，就是三角形接法；这时候电源两相之间的电流就是线电流，比相电流大根3倍；
通常的星三角启动方式目的就是减小启动电流，而通常电机启动的瞬间电流比较大，所以一般先以Y型启动，再转换为三角形。
究竟采用哪种接法，需要看电机铭牌，这和绕组有关系。
如果标有380V或者400V，后面画一个三角就三角型接法，画Y就星型接法；
大部分电机默认三角形接法，也有一些是380V下以Y型运行的。
区别电动机三角接法的功率较大，一般是7.5KW以上采用（也有人说是4KW）星型接法的功率小，三角接法的电动机劲很大.但是对电网冲击很大，一旦启动，周围的灯泡都要暗2下，所以三角接法的电动机很少直接启动，一般采用降压启动、自偶减压启动、变频启动（我只见过变频启动，不过还没搞明白）
电动机的接法是可以调整的，当电机的铭牌上出现Y/△标志的时候就可以调整了，一般来说，星型接法的电机的电压是三角接法的1.73倍如Y/△660/380..
注意区分，Y/△和Y—△ ...Y—△ 的意思的电动机的启动方式是星三角启动。
三相接线方式分类
三相接线方式分类三相接线方式是指将三个相位的电源连接到负载或电动机上的方式。
根据不同的需求和应用场景，可以有多种不同的三相接线方式。
下面将对常见的三相接线方式进行分类介绍。
1.星形接线（Y型接线）：星形接线是最常见的三相接线方式之一。
在星形接线中，三个相位的末端连接在一起，形成一个星形结构，然后将星形结构的中心点连接到地线或中性线。
星形接线具有以下特点：-适用于对称负载：当负载是对称的，即三相负载相等且相位差120度时，星形接线可以实现电流平衡和功率均衡。
-中性线导通：星形接线中的中性线会带有零序电流，因此需要注意中性线的尺寸和安全性。
-高电压稳定性：星形接线可以提供较高的电压稳定性，适用于对电压要求较高的负载。
2.三角形接线（Δ型接线）：三角形接线是另一种常见的三相接线方式。
在三角形接线中，每个相位的末端直接连接到下一个相位的起始端，形成一个闭合的三角形。
三角形接线具有以下特点：-适用于非对称负载：当负载是非对称的，即三相负载不等或相位差不为120度时，三角形接线可以实现电流平衡和功率均衡。
-无中性线：三角形接线中没有中性线，因此无需考虑中性线的尺寸和安全性。
-较低的电压稳定性：三角形接线提供的电压稳定性相对较低，适用于对电压要求较低的负载。
3.双星接线（Y/Δ型接线）：双星接线是将星形接线和三角形接线结合起来的一种接线方式。
在双星接线中，将一个三相负载连接到星形接线上，将另一个三相负载连接到三角形接线上。
双星接线具有以下特点：-适用于不同类型的负载：通过将不同类型的负载分别连接到星形接线和三角形接线上，可以满足不同类型负载的需求。
-综合了星形接线和三角形接线的特点：双星接线既能够实现对称负载的电流平衡和功率均衡，也可以适应非对称负载的需求。
4.六线接线方式：六线接线方式是在星形接线的基础上增加了中性线和两根地线的一种接线方式。
六线接线方式主要用于需要同时供电和保护的负载，例如医疗设备或重要设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相异步电动机三角形、Y形接线方法及区别（详细解释）
图电机接线柱
上图是三相异步电动机的接线柱，很多同志看到六个接线柱就懵逼了，不知道如何接线；今天我们就一起来探讨下电动机的接线问题。
一、两种接法
三相异步电动机广泛应用于工厂企业中，接线方法有两种：△和Y形，Y形习惯又称为星形接法。
U1 V1W1
W2U2 V2
U1 V1W1
U2 V2W2
图a电机三相绕组
U1 V1W1 W2U2 V 2星形(Y)联结
3 ~
U1 V1W1 W2U2 V 2
三角形(△)联结
3 ~
图b 电机Y形和△接法
图c 电机连接片
三相异步电动机三个绕组一般用U、V、W三个字母表示，位置如上图a所示，这里需要注意的是绕组的接线组并不是上下对应的，而是错开的，三相异步电机基本都是这样的，所以大家最好把这个位置记住；错开的原因是△接线时比较方便，大家注意图b，接线时只需要通过连接片（如图c所示）把接线柱上下联结起来就可以了，如果不错开接成△接法就比较麻烦了；图b中的另一种接法就是Y形接法，通过连接片把三个接线柱横着联结起来。
这两种接法接线方式，总结下就是△竖着接线，Y形横着接线；大部分情况是这样，但是大家不能死记硬背，大家还是要理解，才能举一反三。
图电机△接法
图电机Y形接法
二、两种接法的区别
经常有人问我，这两种接法有什么区别？区别是这两种接法的电机的电压和电流不一样，其他参数都一样；所以这两种对负载来说没有区别。
所以，在实际应用时不管选择哪一种接法，都能正常工作；一般根据电源的电压进行选择，那种电压容易接引，就选哪一种。
图某电机铭牌
上图是一个电机的铭牌，可以看出△和Y形接法的电压分别是220V和380V，还有另一种常用电机△和Y形接法的电压分别是380V
和660V；Y形接法的电压是△接法电压的根号三倍。
这两种接法的功率是一样的，P=UI，因为△接法电压小，所以△接法的电流就大，同理Y形接法的电流小；所以工程上多选用Y形接法，因为Y形接法的电流小，在选择导线时，导线可以细一些，可以省一部分钱，比较经济。
有人有疑问，说这两种接法的电压可以接反吗？为啥两种接法的电压不一样呢？答案是不能接反，这是由电机内部绕组的决定的，某一个电机制造好之后，它的绕组所能承受的电压和电流也就确定了。
我们以上面的铭牌为例进行说明，这个电机正常工作时它的绕组能长时间承受的电压就是220V，△接法时线电压等于相电压（PS：三相设备提到的电压和电流没有说明时，默认都是线值，即铭牌上的220V 和380V都是线电压。
关于什么是线电压和相电压，以及它们的关系，
将在后面的文章中给大家讲解，关注不迷路哦），所以每一相绕组的电压是220V；Y形接法时，线电压等于根号三倍的相电压，所以每一相绕组的电压是380除以根号三，也是220V；所以不能接反。
接反的后果：一是当△接法接380V时，相当于电机过压，超过了绕组所承受的电压，可能导致电机绕组绝缘击穿，电机烧坏；二是当Y形接220V时，相当于电机欠压，在电机所带负载不变的情况下，就相当于功率不变，而电压变小了，所以电流就变大了，就会导致电机过热，甚至烧毁电机。
这就解释了，为啥不能接反。
你明白了吗，有问题欢迎留言。
小编以前是某央企电气技术员，现在是又穷又丑又苦逼的高校教师一枚，关于供配电（高低压电工）那些事，我将尽所能持续更新；大家可以共同学习共同进步，有事没事欢迎撩我哦。
