中考电学实验、电路故障辨析总结(附例题,含答案)
中考电路故障专题练习及答案
电路故障专题复习故障1：电流表与电压表的指针向没有刻度的方向偏转。
判断：电流表和电压表的“+”、“—”接线柱接反故障2：电流表和电压表的指针偏转角度很小。
判断：①电压表和电流表的量程可能都选择过大；②电源电压可能过低。
故障3：电流表指针超过最大值。
判断：①量程可能选择过小；②电路中可能出现短路。
故障4：滑动变阻器滑动时，电表示数及灯泡亮度无变化。
判断：滑动变阻器连接错误，没有遵循“一上一下”的接线原则，把变阻器变成了定值电阻。
故障5：无论怎样调节滑动变阻器，电压表的示数总小于灯泡的额定电压。
判断：电源电压过低，需要更换电源故障6：闭合开关，灯泡不亮，电流表、电压表无示数。
判断：①电源、电流表、开关或变阻器可能损坏；②接线柱可能接触不良；③连接导线可能断开。
故障7：闭合开关，灯泡不亮，电流表几乎无示数，电压表指针明显偏转（或示数等于电源电压）。
判断：①灯泡的灯丝可能断了或灯座与灯泡接触不良；②若器材均完好，则是电压表和电流表的位置可能接反。
故障8：在调节滑动变阻器的滑片时，他发现灯泡变亮了，而电压表的示数却减小了；灯泡变暗了，电压表示数却增大了。
判断：将电压表错接在了滑动变阻器两端。
故障9：闭合开关，灯泡不亮，电流表电压表有示数，（元件完好，连接无误）。
判断：变阻器连入电路的阻值过大，灯泡分压小。
故障10：连完最后一根导线，灯泡发光，电表指针来回偏转。
判断：①连接电路时开关闭合了；②电路中某处接触不良。
故障11：开关闭合，灯泡不亮，电流表有示数，电压表无示数。
判断：灯泡短路故障12：开关闭合，灯不亮，电压表无示数，电流表有示数。
判断：灯泡短路（或电压表短路）。
知识点一：按要求连接电路图并讨论分析1、串联电路如图：①若电路某处断路，L1和L2会怎样？②若L1短路，L1和L2会怎样？③同理，将L2短路呢？2、并联电路如图：①若干路断路，则L1和L2会怎样？ ②若L1支路断路，则L1和L2会怎样？③若L1短路，则L1和L2会怎样？同理，将L2短路呢？3、含表电路● 如图1，若L1断开时，A 表有示数吗？● 如图2，此时A 表被_____________，所以A 表_________示数 L1_______发光？● 如图，若电路ab 或cd 间有断路时，V 表_____示数？若bc 间的L1断开时，V 表_____示数？● 如图３所示，此时V 表被________，所以V 表_________示数，Ｌ１_______发光？图1室图2图３图４室如图４所示，此时Ｖ表与Ｌ１_______联，灯亮吗？Ｖ表有示数吗？（2）总结规律症状病因病理图串联两灯都灭一光一灭并联两灯都灭一光一灭电流表无示数电压表无示数示数为电源电压（3）例题如图所示电路中：（１）若Ｌ１断路，则Ｌ２____，电流表____示数，电压表____示数。
初中物理电路故障分析题讲解(含答案)
初中物理电路故障分析题讲解（含答案）现象1：用电器不工作（1）串联电路：如果其他用电器均不能工作，说明某处发生断路；如果其他用电器仍在工作，说明该用电器被短路了。
（2）并联电路：如果所有用电器均不工作，则干路发生断路；如果其他用电器仍工作，则该用电器所在支路发生断路。
现象2：电流表示数正常，电压表无示数（1）分析：“电流表示数正常”表明电流表所在的电路为通路，“电压表无示数”表明无电流通过电压表。
（2）故障原因：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。
现象3：电流表无示数，电压表有示数（1）分析：“电流表无示数”说明电流很小或几乎无电流通过电流表，“电压表有示数”表明电路中有电流通过。
（2）故障原因：①电流表短路；②和电压表并联的用电器断路。
现象4：电流表、电压表均无示数（1）分析：“电流表、电压表均无示数”表明无电流通过两表. （2）故障原因：①两表同时短路；②干路断路导致无电流.练一练1.在探究串联电路电流规律的实验中，错将开关接在L1两端，电路图如图所示，其中电源电压保持不变. 由于其中一个灯泡可能出现了故障，当开关S闭合前后，电流表指针所在的位置不变，下列判断中正确的是：第1题图A. 若灯L2都不发光，则只有L1短路B. 若灯L2都不发光，则只有L1断路C. 若灯L2都发光，则只有L1短路D. 若灯L2都发光，则只有L1断路2. 如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮．调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮. 出现这一现象的原因可能是（）第2题图A. 灯泡L2短路了B. 滑动变阻器短路了C. 灯泡L2灯丝断了D. 滑动变阻器接触不良3. 如图所示的电路，电源电压恒定不变，闭合开关S后，电流表、电压表均有一定的示数. 现在由于其中一个电阻突然发生了故障，导致电流表示数变小了些，电压表示数变大了些. 那么，这个故障可能是（）第3题图A. R1短路B. R2断路C. R3断路D. R3短路4. 小雨在做测定小灯泡额定功率的实验中，将正常的电流表、电压表接入电路，如图所示．当闭合开关后，发现电流表有读数，电压表读数为零，移动滑动变阻器的滑片时电流表读数有变化，电压表读数始终为零，其原因可能是（）第4题图Ａ. 开关接触不良Ｂ. 小灯泡短路Ｃ. 小灯泡的钨丝断了Ｄ. 滑动变阻器接触不良5. 实验课上，同学们把两个相同规格的小灯泡连接在如图甲所示的电路中，闭合开关后，两灯发光. 此时，一同学不小心把L1的玻璃外壳打破了，结果L1熄灭，L2却更亮了. 这是为什么呢？他们提出猜想：猜想一：可能L1处发生开路；猜想二：可能L1处发生短路.第5题图（1）根据_____（选填“串联”或“并联”）电路的特点. 可知猜想一是不正确的。
2023年物理中考电路故障问题剖析(含答案和解析)
2023年物理中考电路故障问题剖析1.如图所示电路，电源电压为12V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终亮，电流表有示数，电压表示数为0V，则电路发生的故障可能是（）A．开关接触不良 B．电流表断路C．滑动变阻器断路 D．电压表断路【答案】D【解析】常见电路故障有断路与短路，分析清楚电路结构，根据故障现象分析故障原因。
由电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表与灯泡并联；（1）若开关接触不良，电路处于断路状态，这时小灯泡始终不亮，电流表没有示数。
与题中给出条件不符合，所以电路发生的故障不可能是A选项；（2）电流表断路，灯泡不亮，电流表没有示数。
所以电路发生的故障不可能是B选项；（3）滑动变阻器断路，灯泡不亮，电流表没有示数。
所以电路发生的故障不可能是,C选项；（4）若电压表断路，闭合开关，移动滑动变阻器的滑片P，小灯泡始终亮，电流表有示数，电压表示数为0V。
所以电路发生的故障就是电压表断路。
2.如图所示电路，闭合开关后，小灯泡L1和L2均不发光，电流表指针几乎不动，电压表指针有明显偏转。
若电路中只有一处故障，则可能是（）A.L1短路B．L1断路C．L2短路D．L2断路【答案】D【解析】两灯串联，电流表测电流，电压表测L2电压，闭合开关后，小灯泡L1和L2均不发光，电流表指针几乎不动，可能发生断路，电压表指针有明显偏转，说明电压表和电源连接，可能是L2断路，故ABC不符合题意，D符合题意。
3.如图所示电路，闭合开关后，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指针仍明显偏转，造成此现象的原因可能是（）A．甲灯泡短路B．乙灯泡短路C．甲灯泡断路 D．乙灯泡断路【答案】C【解析】由图可知，该电路为并联电路，电流表测量乙灯泡的电流，电压表测量乙灯泡电压。
甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指针仍明显偏转，这说明电路不是短路，而是甲灯泡所在支路断开；电压表、电流表有示数，说明乙灯泡正常，由此可得出故障原因。
中考物理电学实验、电路故障专题练习(含答案解析)
中考物理电学实验、电路故障专题练习（含答案解析）一．“伏安法测电阻、欧姆定律”专题伏安法测电阻，是初中物理中的一个重要实验。
它同“测小灯泡功率”一样，几乎集中了初中电学的所有重点知识。
如串联电路的电流、电压特点，电流表、电压表的使用及读数，电学实验的操作步骤，实验故障，滑动变阻器的使用，欧姆定律，电阻的计算、表格的设计等。
例题：阅读短文，并回答短文后的问题。
在“探究电阻上的电流跟电压的关系”的过程中，一些同学作出了以下猜想：猜想A：加在电阻两端的电压越大，通过的电流越小；猜想B：加在电阻两端的电压越大，通过的电流越大；猜想C：加在电阻两端的电压增大，通过的电流不变。
为了验证上述猜想是否正确，小明用定值电阻和一个电压恒定的电源，及有关的实验器材，设计了电路，按实验要求分别测出有关的物理量。
(1)为了完成该实验，需要的测量仪表是________ 、________ 。
(2)表中是小明在实验中测出的数据，其中R为定值电阻，阻值分别为20Ω10Ω5Ω是电阻R两端的电压，I是通过电阻R的电流。
是正确的（填“A”、“B”或“C”)。
(3)通过分析比较以上数据，你还发现了________ 。
答案： (1)电流表；电压表；(2)1、2、3或4、5、6或7、8、9；B；(3)电压相同时，电阻越大，电流越小．二．测小灯泡功率“测小灯泡功率”的问题之所以成为中考热点，是因为在题中几乎集中了初中电学的所有重点知识。
如串联电路的电流、电压特点，电流表、电压表的使用及读数，电学实验的操作步骤，实验故障，滑动变阻器的使用，欧姆定律，电功率的计算，电源的合理选择、表格的设计等。
例题：在测定小灯泡额定功率的实验中 (所用灯泡的额定电压U0=3.8V)：(1)王强小组采用图1所示的方案，这种测量方法叫做______；测量时发现闭合开关后，无论怎样移动滑片P，灯都不亮，电流表示数始终为0，电压表示数约为6V，则电路中出现的故障可能是：_______；排除故障后，调节滑动变阻器，直到电压表的示数为3.8V，此时电流表示数如图2所示，则小灯泡的额定功率为______W；(2)姚远小组设计了另一种实验方案(其中电源电压未知，电阻R的阻值已知)：实验步骤：①电路如图3所示，请你按电路图在图4中用笔画线连好电路；②开关S拨到位置1，移动滑片P至任一位置，读出电流表示数I1；③开关S拨到位置2，滑片P位置不动，读出电流表示数I2。
中考物理二轮复习核心考点讲解与训练—电路故障分析(含答案解析)
中考物理二轮复习核心考点讲解与训练—电路故障分析（含答案解析）知识点一电路故障(若只有一处故障)实验电路图故障（有且只有一处）现象电压表电流表电流表被短接有示数无示数电流表处断路无示数无示数电压表被短接无示数有示数电压表处断路定值电阻被短接无示数有示数，且示数偏大定值电阻处断路有示数且接近电源电压无示数电压表串联在电路中滑动变阻器上面两个接线柱接入电路移动滑片，电表示数不变，电压表示数接近电源电压滑动变阻器下面两个接线柱接入电路移动滑片，电表示数不变知识点二、判断方法1.因为电压表的内阻很大，当电压表直接与用电器串联连入电路时，电路可以看断路。
此时电路中的电流表示数几乎为0，电压表的示数等于电源电压(题目中最常考到)。
2.当电压表与导线并联时，电压表被短路，其读数为零。
3.电流表的内阻很小，当电流表直接与用电器并联连入电路时，可以将其看作一段导线，用电器被短路。
4.用电流表、电压表或导线来检测故障(1)电压表并联:有示数:并联部分以外通路，并联部分断路;无示数:并联部分以外断路或并联部分短路。
(2)电流表并联:有示数:并联部分以外通路，并联部分断路;无示数:并联部分以外断路或并联部分短路。
(3)导线并联:有特征的用电器(电灯、电表等)不工作:并联部分断路、并联部分以外断路、并联部分短路。
1.（2023•烟台）在电学实验中，遇到电路故障时常用电压表来检测。
如图所示，电源电压恒为4.5V，闭合开关后两灯均不亮，用电压表先后测得ad、ac和ab两端的电压均为4.5V，则故障可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路【解答】解：根据电路图可知，两个灯泡串联接入电路中；闭合开关后两灯均不亮，这说明电路出现了断路故障；用电压表先后测得ad、ac和ab两端的电压均为4.5V，这说明a到电源负极、b到电源正极之间是接通的，所以故障是ab之间出现了断路现象，即灯L1断路。
故选：A。
2.（2023•福建）如图所示，闭合开关S，滑动变阻器滑片P移动过程中，灯突然熄灭，电压表和电流表均无示数。

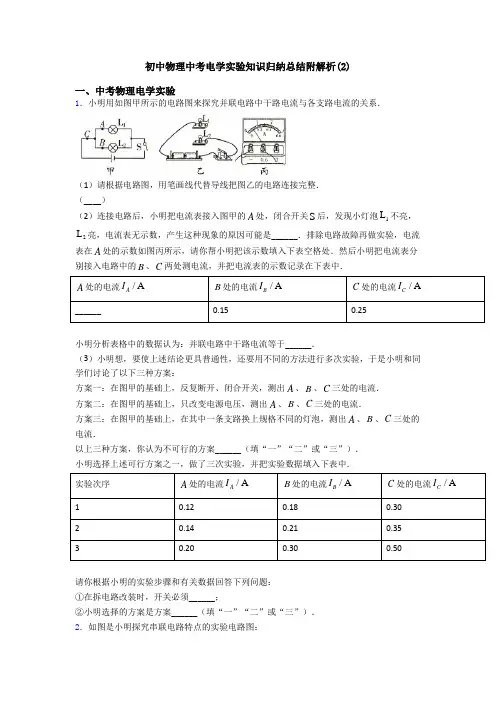

初中物理中考电学实验知识归纳总结附解析(2)
初中物理中考电学实验知识归纳总结附解析(2)一、中考物理电学实验1．小明用如图甲所示的电路图来探究并联电路中干路电流与各支路电流的关系．（1）请根据电路图，用笔画线代替导线把图乙的电路连接完整． （____）（2）连接电路后，小明把电流表接入图甲的A 处，闭合开关S 后，发现小灯泡1L 不亮，2L 亮，电流表无示数，产生这种现象的原因可能是______．排除电路故障再做实验，电流表在A 处的示数如图丙所示，请你帮小明把该示数填入下表空格处．然后小明把电流表分别接入电路中的B 、C 两处测电流，并把电流表的示数记录在下表中．A 处的电流/A A IB 处的电流/A B IC 处的电流/A C I______0.150.25小明分析表格中的数据认为：并联电路中干路电流等于______．（3）小明想，要使上述结论更具普通性，还要用不同的方法进行多次实验，于是小明和同学们讨论了以下三种方案：方案一：在图甲的基础上，反复断开、闭合开关，测出A 、B 、C 三处的电流． 方案二：在图甲的基础上，只改变电源电压，测出A 、B 、C 三处的电流．方案三：在图甲的基础上，在其中一条支路换上规格不同的灯泡，测出A 、B 、C 三处的电流．以上三种方案，你认为不可行的方案______（填“一”“二”或“三”）． 小明选择上述可行方案之一，做了三次实验，并把实验数据填入下表中． 实验次序 A 处的电流/A A IB 处的电流/A B IC 处的电流/A C I1 0.12 0.18 0.30 2 0.14 0.21 0.35 30.200.300.50请你根据小明的实验步骤和有关数据回答下列问题： ①在拆电路改装时，开关必须______；②小明选择的方案是方案______（填“一”“二”或“三”）． 2．如图是小明探究串联电路特点的实验电路图：(1)小明最好选择两个小灯泡的规格是_______的。
（填“相同”或“不相同”）。
电路故障判断及典型例题(含答案)
电路故障问题：常见的情况是断路和短路，检验的方法有小灯泡法、电压表法、电流表法、导线法。
一、断路的判断1、断路的主要变现。
断路最显著的特征是电路(并联的干路)中无电流（电流表无读数），且所有用电器不工作（常是灯不亮），电压表读数接近电源电压。
如果发现这种情况，则电路的故障是发生了断路。
2、判断的具体方式。
采用小灯泡法、电压表法、电流表法、导线法等与电路的一部分并联。
原理是在并联的部分断路时，用小灯泡法、电压表法、电流表法、导线法等与电路的一部分并联再造一条电流的路径，若这条路径搭在哪里使电路恢复通路，则与之并联的部分就存在断路。
（1）电压表检测法。
把电压表分别和逐段两接线柱之间的部分并联，若有示数且比较大（常表述为等于电源电压），则和电压表并联的部分断路（电源除外）。
电压表有较大读数，说明电压表的正负接线柱已经和相连的通向电源的部分与电源形成了通路，断路的部分只能是和电压表并联的部分。
（2）电流表检测法。
把电流表分别与逐段两接线柱之间的部分并联，如果电流表有读数，其它部分开始工作，则此时与电流表并联的部分断路。
注意，电流表要用试触法选择合适的量程，以免烧坏电流表。
（3）导线检测法。
将导线分别与逐段两接线柱之间的部分并联，如其它部分能开始工作，则此时与电流表并联的部分断路。
（4）小灯泡检测法。
将小灯泡分别与逐段两接线柱之间的部分并联，如果小灯泡发光或其它部分能开始工作，则此时与小灯泡并联的部分断路。
例1、在下图所示电路中，电源电压不变。
闭合开关K，电路正常工作。
一段时间后，发现其中一个电压表示数变小，则（）A.灯L可能变亮B.灯L亮度可能不变C.电阻R可能断路D.电阻R可能短路分析：本题中电阻和灯泡串联，电压表V1测总电压，读数和电源电压相等且保持不变，所以是电压表V2读数变小。
V2测的是电阻R两端电压，根据分压关系，它两端电压变小，L可视为定值电阻，V2的读数只能变为零，则电灯L两端电压必变大，而变大的原因只能是R发生短路，或L发生断路。
中考物理电路故障分析 参考答案
中考物理电路故障分析参考答案
1、B
2、解：要检验灯泡故障，需要将所选器材与其中的一只灯泡并联．如果选择导线，可能会造成另一灯泡两端电压过高，从而烧坏灯泡．所以不能选择导线，用电压表更好．
故答案为：电压表；如果选择导线，可能会造成另一灯泡两端电压过高，从而烧坏灯泡．
3、U，R2断路或R1短路；0，R1断路；
4、B
5、解：将电压表接在ac两点之间时，示数为6V，说明除灯泡L1、L2以外的电路是通路；将电压表接在bd两点之间时，示数为6V，说明除灯泡L2和滑动变阻器以外的电路是通路．由上知滑动变阻器是完好的，所以故障原因为灯泡L2灯丝断了．因为L1是完好的，如果此时用电压表测灯泡L1两端电压，电压表示数为零．故答案为：灯泡L2灯丝断；0V．
6、A
7、C。
上海初三中考物理电路故障分析专题(有标准答案)
、在串联电路中，有些题目会将电压表放在灯泡两端，可以和学生共同讨论此时电阻和灯泡发生故障时，电路中的现象和两个电表的变化，并以表格的形式列出来。
两个灯泡一起断路，只有电压表有示数，电流表均无示数。
3.电表判断电路故障
若开关闭合后，两灯泡不亮，可以用电流表（或导线）来检查电路的故障，将电流表（或导线）逐个与小灯泡并联，若另一个灯发光则和电流表（或导线）并联的部分有断路，若电流表无示数或另一个仍不亮，则可能是通向
熄灭，一个电表的示数变大，另一个电表的示数变小．将两用电器位置互换后再次闭合电键S，
L
图2。
最新初三物理《电路动态分析和电路故障分析专题》含答案
电路动态分析和电路故障分析专题电路动态分析题和电路故障分析题是初中学生物理学习过程中的一个难点，其原因是这两类题目对学生有较高的能力要求。
进行电路故障分析，要以电路动态分析能力作为基础，而电路故障分析又是电路动态分析的载体，因此我们将这两类分析题整合成一个专题进行复习有利于提高复习的效率。
在编排顺序中，我们以电路动态分析作为主线，而将电路故障作为电路动态变化的一个原因。
一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化1．串联电路中滑动变阻器的滑片P的位置的变化引起的变化[例1]如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。
分析：本题中，为了分析表达的简洁，我们约定一套符号：“→”表示引起电路变化；“↑”表示物理量增大或电表示数增大；“↓”表示物理量减小或电表示数减小。
P右移→R2↑→R总↑→I↓→A表↓。
R1不变→IR1↓→U1↓→V表↓。
（判断V表的变化还可以根据串联电路的分压原理来分析：R2↑→U2↑→U1↓→V表↓。
）扩展：根据串联电路的特点，滑动变阻器R2两端的电压U2将↑。
推论：如果滑动变阻器R2足够大，当滑片P向右一直滑动时，电阻将不断增大，那么U2 将不断增大，U1将不断减小，I将不断减小。
假设R2无限大，这时U2 将增大到电源电压，U1将变为0，I 也将变为0，这时的电路就相当于断路。
这就是用电压表来判断电路断路和短路的道理。
[变式训练题]参考上图，在伏安法测电阻的实验中，若由于各种原因，电压表改接在滑动变阻器的两端，当滑片P向左移动时，请判断A表和V表的变化。
图1 图2 图3 [例2]如图2，当滑片P向左移动时，A表和V表将如何变化。
分析：首先要确定电路的类型，此电路属于串联电路呢还是并联电路。
我们可以将电流表简化成导线，将电压表简化成断开的电键或干脆拿掉。
此时可以容易地看出，这是一个串联电路。
而且发现滑动变阻器的滑片已经悬空，滑动变阻器接成了定值电阻，所以A表示数不变。
初中物理电路故障知识解题技巧汇总及真题解析
电路故障对电路故障进行分析，同学们往往感到无从下手，究其原因主要有三个方面：一是没有搞清楚电路故障都有哪些情况；二是没有掌握对此类问题的分析方法；三是不知道电路出现断路和短路后会产生哪些现象。
【考点难点突破】1．电路断路当电路中出现断路时，电路不通，用电器不能工作。
主要表现在以下几个方面：（1）灯泡不亮；（2）电流表无示数；（3）电压表示数为零；（4）电压表示数接近电源电压；（5）断开处一端能使试电笔氖管发光，另一端不能使其发光。
2．电路短路电路中出现短路时，电路仍然接通。
其主要表现为：（1）灯泡可能仍亮；（2）灯泡可能不亮（说明灯泡短路）；（3）电流表有示数；（4）电压表可能有示数（与电压表并联部分无短路）；（5）电压表示数可能为零（与电压表并联部分短路）；（6）短路处任意点均能使试电笔氖管发光。
【技能方法】一、电路有三种状态：（1）通路：接通的电路叫通路；（2）断路：断开的电路叫开路；（3）短路：直接把导线接在电源两极上的电路叫短路。
甲图为电源短路，灯泡不亮，电源被烧毁，乙图为局部短路现象灯泡L2被短路，灯泡L2不亮。
二、用电压表和电流表检查电路故障：如上图所示的电路中，若灯L1发生断路，则电路变为下图所示的电路，则灯L1和L2都不亮，电流表无示数，电压表有示数（指示电源电压）；若灯L1发生短路，将变成下图所示电路，则灯L1不亮，灯L2亮，电流表有示数，电压表无示数；若灯L2发生断路，则电路变为下图所示的电路，则灯L1和L2都不亮，电流表无示数，电压表无示数；若灯L2发生短路，将变成下图所示电路，则灯L1变亮，灯L2不亮亮，电流表，电压表示数都变大。
三、用导线查找电路故障如图所示，灯L1和L2均不亮（肯定是断路了，因为若是短路，将有一个灯泡能发光）。
方法：将导线或电流表依次并联在ab、bc、cd两点间，若电路中灯泡亮了，则与导线并联处发生了断路。
四、用电压表查找电路故障如图所示，灯L1和L2均不亮（肯定是断路了，因为若是短路，将有一个灯泡能发光）。
九年级物理电路故障分析专题(有答案)
四、简单电路故障分析题型一：串联电路故障分析故障原因灯L电流表A的示数变化电压表V的示数变化R短路亮变大0R断路不亮接近为0 接近电源电压L短路不亮变大变为电源电压L断路不亮0 0例题1：已知下列各个电路中电源电压均为3V，分析下面的两类故障电路中各个电路的电压表的示数是=3V还是=0、电流表的示数I =0还是I≠0，将分析结果写在相应的括号里。
断路表现出的特征：表示该电阻断路、电流不能通过短路表现出的特征：表示该电阻短路、电流只通过与之并联的导线例题2：在测量灯泡电阻的实验中出现了一些故障和错误，试把下表填写完整。
现象故障或错误原因1灯不亮，电流表无读数；电压表有较大读数，取下灯泡，状况不变。
灯泡断路2灯不亮，电压表无读数，电流表有较大读数。
灯泡断路3灯不亮，电压、电流表均无读数，短路滑动变阻器灯亮滑动变阻器断路4灯泡发光较暗，无论怎样移动滑动变阻器滑片，电流表和电压表读数都不变。
滑变接在下面两接口5灯泡发光强烈，无论怎样移动滑动变阻器滑片，电流表和电压表读数都不变。
滑变接在上面两接口6刚刚接好最后一根导线，灯泡就发光。
开关未断开7闭合开关，灯泡就强烈发光。
滑变未拨到最大阻值8移动滑动变阻器滑片，电流表示数变大，电压表示数却变小。
电压表接在滑变两端9移动滑动变阻器滑片，电流表和电压表示数有变化，但灯泡发光始终发光较暗。
电源电压过低10移动滑动变阻器滑片，电流表和电压表示数有变化，灯泡亮度有变化但灯泡亮度始终较大。
滑动变阻器阻值过小题型二：并联电路故障分析故障原因A1表的示数变化A2表的示数变化A表的示数变化V表的示数变化L1断路0 不变变小不变L2断路不变0 变小不变总结：1、串联电路中如果有一盏灯亮，另外一盏灯不亮。
说明这个电路可能发生了短路现象，谁不亮谁短路。
2、串联电路中如果所有灯都不亮，说明电路可能中发生了开路现象。
3、并联一灯亮一灯不亮，是开路（因为如果短路，会烧坏电源所有灯都不亮了）题型三：串联电路开路故障检测巩固训练：1、（2-4-1）（2011武汉四月）在如图所示的电路中，闭合开关后，小灯泡正常发光。
初中物理中考物理电学实验知识点总结及答案
初中物理中考物理电学实验知识点总结及答案一、电压电阻中考物理电学实验1．热敏电阻的阻值会随温度的改变而改变。
小张同学用如图甲所示的电路来探究热敏电阻R T的阻值与温度的关系。
已知M为控温器，电源电压未知但恒定不变，R为电阻箱（一种可以改变并读出阻值的变阻器）。
因实验器材的限制，利用该电路无法直接测出热敏电阻的阻值，聪明的小张进行了如下操作：①根据图甲连接电路，闭合开关前，将电阻箱的阻值调到足够大；②控制控温器中液体温度为10℃，闭合开关，调节电阻箱的阻值，使电流表的示数达到某数值，记录此时电阻箱的阻值为26Ω；③依次改变控温器中的液体温度，同时……，得到相关数据记录如下表所示。
分析并回答下列问题：（1）步骤③中“……”部分的操作是____。
（2）从表中可以得出结论：在一定温度范围，_____。
（3）在科技创新活动中，小张用该热敏电阻和电压表制成了一支指针式温度计（电路图如图乙所示，电压表未接入），它可以直接在电压表刻度盘上读出相应温度。
闭合开关后，小华发现电流表有示数，将电压表依次并在各接线柱之间发现ab间无示数，接ac、bc间有示数，此时电路中的故障是____。
小华重新正确连接电路后，若想要电压表的读数随温度的升高而增大，则应在原理图乙中_____两端接入电压表。
A．a、b B．b、c C．a、c2．有一个低压电源的电压在 30 V~36 V 间，小明要测量出它的电压（设电源电压保持不变），除了待测电源，手边有一个量程为 0~15 V 的一块电压表，及四个阻值已知的电阻，分别为R1（0.01 Ω）、R2（20 Ω）、R3（30 Ω）和R4（30 kΩ）各一个，一个开关及若干导线，请合理选择以上器材，测出电源电压。
要求：(1)在虚线框中画出实验电路图；（____）(2)写出实验步骤及所需测量的物理量________；(3)写出电源电压的表达式（用已知量和测量量表示）。
U= ______。
3．某物理兴趣小组学习了导体电阻的知识后，对食盐水溶液的导电性能与什么因素有关提出了以下猜想：① 食盐水溶液的导电性能与溶液的浓度有关② 食盐水溶液的导电性能与溶液的质量有关③ 食盐水溶液的导电性能与溶液中两点间的距离有关为了验证猜想，他们设计了如图所示的装置，将电路中的a 、b 两金属片分别插入如图甲、乙、丙、丁溶液中所示的位置（金属片a 、b 每次插入溶液中的深度都相同）进行探究：（1）本实验电路中接入电阻R0的目的是_____________________________；（2）食盐水溶液的导电性能可以由__________________________来判断；（3）将金属片a 、b 分别插入如图甲、乙所示位置可探究猜想_______（选填序号），为了探究猜想② 应将金属片a 、b 分别插入_________两图所示位置；（4）将金属片a 、b 分别插入如图乙、丁所示位置，若I乙≠ I丁，由此可得到的结论是：________；4．光敏电阻的阻值随着入射光的强弱而改变。
初中物理电学实验考点+例题+习题
电学实验电与磁专题复习一、电学实验主要考查内容总结:1、实验原理、电路图的设计与连接；2、器材选择、滑动变阻器的作用、故障分析；3、实验操作方法、电表读数、表格设计；4、实验数据的处理与分析；5、实验结论；6、减小误差的方法、实验研究方法等。
二、考点解析（一）电路的选取1．电流表内外接法选取（１）基本电路（２）电路的对比 连接方式误差来源 测量值与真实值关系 适用范围 外接法 电压表分流电流表的读数大于流过待测的电流，故：R 测<R 真测小电阻 内接法 电流表分压 电压表读数大于待测电阻两端的电压，故：R 测<R真测大电阻 （３）判断方法①直接比较法：当待测电阻Rx 较小且远小于电压表内阻Rv 时，应选用外接法；当待测电阻Rx 较大且远大于电流表内阻R A 时，应选用内接法。
②临界值法：当待测电阻R x <V A R R 时，视Rx 为小电阻，应选用外接法；当R x >V A R R 时，视Rx 为大电阻，应选用内接法；当R x ＝V A R R 时，两种接法均可。
2．滑动变阻器分压式、限流于接法选取（１）基本电路（２）电路的对比调节范围限流式电路 分压式电路 电压调节范围 U RR U R x x →+ ０→U 电流调节范围 x x R U R R U →+ ０→xR U 说明：U 为电源端电压，R 为滑动变阻器最大电阻，Rx 为待测电阻阻值。
（３）判断方法①负载电阻Rx 远大于滑动变阻器总电阻R ，须用分压式接法，此时若采用限流式接法对电路基本起不到调节作用。
②要求负载上电压或电流变化范围大，且从零开始连续可调，须用分压式接法。
③采用限流电路时，电路中的最小电流（电压）仍超过电流表的量程或超过用电器的额定电流（电压）时，应采用变阻器的分压式接法。
④负载电阻的阻值Rx 小于滑动变阻器的总电阻R 或相差不大，并且电压表、电流表示数变化不要求从零开始起调，可用限流式接法。
⑤两种电路均可使用时应优先用限流式接法，因为限流式接法总功率较小。
人教版初中物理九年级电路故障分析专题(含答案)
人教版初中物理九年级电路故障分析专题（含答案）一、短路情况（1）串联1、如图所示，电源电压保持不变，R为定值电阻，L为小灯泡。
闭合开关S，电路正常工作。
一段时间后，两电表的示数都变大，则该电路中出现的故障可能是（）A．定值电阻R短路1B．小灯泡L短路C．定值电阻R断路1D．小灯泡L断路2、在如图所示的电路中，闭合开关，电流表有示数，电压表无示数，已知两电表良好，电路中只有一处故障，则该电路的故障可能是（）A．开关接触不良1B．电阻R短路C．电阻R断路1D．滑动变阻器短路3、如图所示的电路中，已知电源电压为6V且保持不变，当开关S闭合后，发现只有一只灯泡发光，电压表的示数为0，存在这一现象的原因可能是（）A．灯L1短路1B．灯L2短路1C．灯L1断路1D．灯L2断路（2）并联1、如图所示电路中，开关闭合后两电流表均有示数，一段时间后两表示数突然归零，现将一完好的小灯泡L分别并在R1、R2和电源两端L均不亮。
则电路发的故障可能是（）A、R2短路B、R2断路C、电流表A1短路D、电流表A2断路二、断路情况（1）串联1、小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U=6V保持不变。
他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac两点之间的电压为U ab=6V、U bc=0V、U ac=6V。
若电路只有一处故障，则应是（）A．灯泡L1短路1B．灯泡L1断路1C．灯泡L2短路1D．开关S断路2、小明将标有“3V 1W”的两个小灯泡与滑动变阻器串联接在如图中所示电路中，电源电压恒为6V。
闭合S后，小明发现两个小灯泡都不亮，他检查电路发现各段导线及连接处均无问题，用电压表测得U ac=U bd=6V。
经过仔细分析，他判断电路中只有一处故障，那么电路故障是（）A．ac段发生短路2B．bc段发生断路C．ed段发生断路2D．ad段发生短路3、如图所示电路，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数几乎为零，电压表有示数且不变，造成此现象的原因可能是（）A．滑动变阻器断路2B．电流表短路C．小灯泡短路2D．导线④断路4、在如图所示的电路中，开关闭合后，无论怎样移动滑动变阻器的滑片，小灯泡都不亮，电流表、电压表示数均为零，图中除标有序号的四根导线外其他元件正常，则出现断路的导线是（）A．①2B．②2C．③2D．④5、如图所示，R1和R2均为定值电阻，闭合开关，电流表、电压表均无示数，如果故障仅在电阻R1或R2，则（）A．R1短路2B．R2短路2C．R1断路2D．R2断路6、如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（）A．L1短路2B．L1断路2C．L2短路2D．L2断路7、如图所示电路，当开关闭合时，小灯泡L不发光，无论如何调节滑动变阻器R的滑片电流表指针几乎不偏转，但电压表始终有示数，几乎等于电源电压，则电路故障的原因是_______。
电路故障分析(例题+解题规律)
电路故障分析电路故障分析是初中物理考试热点之一,考生的得分率并不高. 从题型上看, 一类是直接根据观察到的现象来判断, 另一类是借助器材及观察到的现象进行判断. 从故障类型上看, 分为短路和断路. 尽管题型变化多样,但它们都是有规律可循的.一、据现象进行分析例 1 如图1所示, 闭合开关S后, 发现电流表有示数, L1亮, L2不亮, 下列故障中可能的是( ) .A. L1的灯丝断了B. L2的灯丝断了C. L2短路D. 电流表短路了解析电流表有示数或灯泡亮说明电路是通路, 只有电路有短路现象存在,那么不亮的灯泡被短路, 故选C.规律只有某个用电器不工作, 其他能工作, 该用电器可能短路.例 2 如图2所示, 闭合开关S后, 发现电流表的示数为零, 电压表测得的是电源电压, 下列故障中可能的是( ) .A. L1的灯丝断了B. L2的灯丝断了C. L1短路了D. 电压表短路了解析电流表无示数可能是电路断开, 电压表有示数说明电压表与电源通路, 又电压表的示数是电源电压, 所以与电压表所并部分断路,故选A.例 3 如图3是用伏安法测电阻Rx的实验,闭合开关S后, 某同学发现电压表的示数等于电源电压, 造成此现象的可能原因有哪些?解析本题实际与上题有类似之处, 即Rx断路或滑片P在最左端. 若电流表有示数, 则滑片P在最左端.规律若电路既有电压表又有电流表, 电流表示数几乎为零, 电压表有示数约为电源电压, 那么与电压表并联的那部分电路断路.在例2图中, 如果电压表和电流表的位置互换会出现什么情况? 请看下题.例 4 如图4所示某同学错把电压表串联在电路中, 其他部分完好, 则下面说法正确的是( ) .A. 电流表烧坏B. 电压表烧坏C. 电流表示数为零D. 电压表示数为零例 5 如图5所示电路中, 闭合开关后, 发现电流表指针偏转, 灯L1不亮, 电压表无示数,则电路故障可能是( )A. L1断路B. L1短路C. L1断路或短路D. L2断路解析电流表有示数, 说明电路通路, 电压表没有示数说明被并联部分电路短路, 故选B.规律电压表示数为零的两种可能: ( 1)电压表以外的电路断路;( 2) 电压表所并的用电器短路.例 6 如图6所示电路, 电源电压为6V, 电灯L1、L2的电阻均为15Ω, 当开关S闭合后, 两灯均正常发光. 在某个时刻电路出现故障, 电流表和电压表的示数出现异常, 造成该现象的电路故障有多种可能, 如下表中1、2所列故障.请分析写出可能出现的第三种由电灯引起的电路故障( 其中一盏灯完好) , 并填写上与2、3相应的电流表和电压表的大约示数.解析电压表可认为是一个很大的电阻,电流表是一根导线, 根据欧姆定律可得答案如下表.例7 用完好的器材按如图7所示连接好电路, 测待测电阻Rx的阻值, 刚一试触就发现电流表的指针迅速偏转到最大刻度处, 造成此现象的原因可能是哪些? ( 至少写出2种)解析电流过大, 说明电阻过小, 原因有电流表量程选小了, 有滑动变阻器短路或滑片在最左端等.例8 如图8所示, 电源电压不变, 闭合开关S, 灯L1和L2都正常发光, 一段时间后其中一盏灯突然熄灭, 而电流表和电压表的示数都未变化, 出现这一现象的原因可能是( ) .A. 灯L1断路B. 灯L2断路C. 灯L1短路D. 灯L2短路解析由于L1与L2并联, 且电流表有示数,测得的是L1中的电流, 故L1没有问题, 只可能是L2断路, 故选B.例9 按图9连接好电路闭合开关后, 发现L3不亮, L1、L2都能发光, 则可能出现的故障是( )( 两个选项).A. L3灯座短路B. 导线4断路C. 导线6断路D. L3的灯丝断路解析由于L2与L3并联, L3不亮只可能断路, 故选B、D.例10 如图10所示电路中, 电源电压为6V, 当开关S闭合后, 电压表的示数为6V, 造成这种情况的原因可能是( ) .A. 小灯泡短路B. 电阻R断路C. 开关接触不良D. 以上三种情况都有可能解析本题电压表测的是R两端的电压, 三种可能都有, 故选D.规律电压表为电源电压: ( 1) 相当于电压表串联在电路中( 与电压表并联的部分有断路) ; ( 2) 电压表以外的用电器短路.例11 某同学家中的四盏灯突然全部熄灭了, 检查保险丝发现并未烧断, 用测电笔测试室内各处电路时, 氖管都发光. 该同学对此故障出现的原因作了下列四种判断, 其中正确的是( ) .A. 灯泡全部烧坏了B. 进户零线断路C. 室内线路某处短路D. 进户火线断路解析用测电笔测试室内各处电路时, 氖管都发光说明各处电路都与火线相连, 故选B.二、用器材查找问题例12 在如图11所示的电路中, 只有一处故障, 且除两个灯泡外其余部分均完好. 在不拆开电路的情况下, 某同学用一根导线去查找电路的故障, 他将导线先并接在灯L1两端发现L2亮, L1不亮, 然后将导线并接在灯L2两端, 发现两灯均不亮, 由此可判断( ) .A. 灯L1断路B. 灯L1短路C. 灯L2断路D. 灯L2短路解析导线与L1并联, L2亮, 说明电路已通路, L2完好; 导线与L2并接, L1不亮, 说明电路断开, L1坏了, 故选A.例13 如图12所示电路中, 开关S闭合后,两灯均不亮, 用电压表测量发现Uab为零, Ubc为电源电压, 由此可以判断( ) .A. 灯L1断路B. 灯L1短路C. 灯L2断路D. 灯L2短路解析Uab=0说明电路断开, Ubc=U说明通路, 故选C.源规律所有用电器都不工作, 该电路有断路.通过上述例题解析可以看出, 电路故障判断的一般规律为:1. 如果电路中只有某个用电器不工作, 其他正常, 则有两种情况: 若串联时该用电器可能短路; 若并联时该用电器可能断路.2. 所有用电器都不工作, 该电路有断路或电源被短路.3. 若电路中既有电压表又有电流表, 电流表示数几乎为零, 电压表有示数, 那么与电压表所并的电路有断路.4. 电压表为电源电压的可能是:①电压表串联在电路中, 这时的用电器只起导体作用.②与电压表所并部分有断路, 或与电压表所并以外电路都短路.5. 电压表示数为零, 有两种情况:①与电压表所并以外的电路断路.②与电压表所并的部分电路有短路.【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】.。
(最新整理)初中电路故障分析思路、试题及答案
初中电路故障分析思路、试题及答案
图 8—10 A．灯 L1 的灯丝断了 B．灯 L2 两个接线柱短路了 C．灯 L1 两个接线柱短路了 D．灯 L2 的灯丝断了 11、如图 6—29 所示是某同学做实验时的电路图,闭合开关后，发现 L1、L2 均不亮， 电流表无示数，而电压表示数接近电源电压,则可能出现的故障是
3、在如图 3 所示电路中，电源电压不变，闭合开关 S，电路正常工作一段时间后， 发现其中一个电压表示数变大，则
A。灯 L 可能变亮 B.电阻 R 可能断路 C。灯 L 可能断路 D。电阻 R 可能短路 4、两个灯泡串联的电路如图所示,开关 S 闭合后两个灯泡都不亮，用电压表测灯泡 L1 的电压时,其示数为 4。5V，再用电压表灯泡 L2 两端的电压时，其示数为零，则灯
初中电路故障分析思路、试题及答案
专题二：电路故障分析 一、 实验电路故障的判断
检测工具是：电流表、电压表、导线或小灯泡； 故障现象是:小灯泡不亮，电流表无示数,电压表有示数且很大 其判断思路：
1、如图 1 所示电路中，电源电压为 12V，小灯泡 L 与电阻 R 串联，当开关 S 闭合时， 电压表示数为 12V，灯泡不亮，则电路故障可能是 A。灯 L 的灯座短路 B.电阻 R 开路 C.灯 L 的灯丝断了 D。开关接触不良
L1 、 L2 的故障是（)．
A． L1 短路， L2 断路
B． L1 断路
C． L1 、 L2 都短路
D． L1 、 L2 都断路
5、某同学按如图所示的电路把电路元件连接好后，闭合开关，发现灯泡亮，电铃不
响，电流表的指针有明显的偏转，他用一只电压表去检验故障所在的位置，发现
把电压表接 a、b 时指针有明显的偏转,接 b、c 时指针几乎不动，再接 cd、ae 时，
初中物理电学故障总结
初中物理电学故障总结篇一：初中物理电学电路故障分析初中物理电学电路故障分析学习目标：通过学习把握大体电路故障分析与诊断。
初三物理电路故障分析Ⅰ．常见电路故障：短路或断路。
Ⅱ．简单故障：1．电源发烧必然发生电源短路。
2．串联电路中假设某部份用电器不能工作，那么这部份必然发生了短路。
3．并联电路中的故障大多直接利用并联电路特点就可分析得出。
Ⅲ．检测其它电路故障方式：一．将完好的用电器与被测电路并联。
（针对串联电路中的断路故障）1．用电器正常工作。
说明：被测电路上发生断路。
2．用电器不能工作。
说明：未测电路上发生断路。
二．用导线与被测电路并联。
（针对串联电路）1．未测电路正常工作。
说明：被测电路上发生断路。
2．未测电路不能工作。
说明：未测电路上发生断路。
三．利用电流表1．关于电路中原有的电流表示数转变情形分析。
（1）示数增大。
说明：电路（或支路）中部份用电器被短路。
（所有效电器都被短路，那么电流表烧毁）（2）示数减小。
说明：①电路（或支路）中发生断路。
②电流表坏了。
（3）示数不变。
说明：除电流表所在支路之外的其它支路上发生断路。
（并联）2．将电流表与被测电路并联分析。
（针对串联电路）（1）有示数。
说明：被测电路上发生断路。
（2）无示数。
说明：未测电路上发生断路。
四．利用电压表。
1．关于电路中原有的电压表示数转变情形分析。
（1）示数增大。
说明：①未与电压表并联的用电器被短路。
②与电压表并联的用电器断路（2）示数减小。
说明：①与电压表并联的被测电路上发生短路。
②电压表与电源正负极间发生断路。
③电压表坏了。
（3）示数不变。
说明：除电压表所在支路之外的其它支路上发生断路。
2．将电压表与被测电路并联分析。
（1）有示数。
说明：电压表与电源正负极间是通路的。
（2）无示数。
说明：①与电压表并联的被测电路上发生短路。
②电压表与电源正负极间发生断路电路故障：要紧判定断路和短路两种情形电压表示数为电源电压与电压表并联的电器断路电压表无示数电压表无示数短路电压表并联之外电路短路电压表示数为电源电压一、串联电路中的故障分析：（以电路中两盏为例子）①闭合开关发觉只有一盏灯亮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阻器，直到电压表的示数为 3.8V ，此时电流表示数如图 2
所示，则小灯泡的额定功率为 ______W ；
(2) 姚远小组设计了另一种实验方案
( 其中电源电压未
知，电阻 R 的阻值已知 )：
实验步骤：
①电路如图 3 所示， 请你按电路图在图 4 中用笔画线连
好电路；
②开关 S 拨到位置 1，移动滑片 P 至任一位置，读出电
定律，电阻的计算、表格的设计等。
例题：阅读短文，并回答短文后的问题。
在“探究电阻上的电流跟电压的关系”的过程中，一些
同学作出了以下猜想：
猜想 A：加在电阻两端的电压越大， 通过的电流越小；
猜想 B：加在电阻两端的电压越大， 通过的电流越大；
猜想 C：加在电阻两端的电压增大， 通过的电流不变。
为了验证上述猜想是否正确，小明用定值电阻和一个
电压恒别测出有关的物理量。
(1) 为了完成该实验，需要的测量仪表是
________ 、
________ 。
(2) 表中是小明在实验中测出的数据，其中 R 为定值电
阻，阻值分别为 20 Ω、10 Ω和 5Ω，U 是电阻 R 两端的电压，
I 是通过电阻 R 的电流。
流表示数 I1；
③开关 S 拨到位置 2，滑片 P 位置不动，读出电流表示
数 I2 。
数据处理：先算出了灯泡的电阻 RL=________ （请你用
所测的物理量表示） ，再根据，计算出灯的额定功率。
-4-
中考电学实验、电路故障辨析总结（附例题，含答案）
一．“伏安法测电阻、欧姆定律”专题
伏安法测电阻， 是初中物理中的一个重要实验。 它同“测
小灯泡功率”一样， 几乎集中了初中电学的所有重点知识。 如
串联电路的电流、 电压特点， 电流表、 电压表的使用及读数，
电学实验的操作步骤，实验故障，滑动变阻器的使用，欧姆
(2)1 、 2、 3 或 4、 5、 6 或 7、 8、 9； B； (3) 电压相同时，电阻越大，电流越小． 二．测小灯泡功率 “测小灯泡功率”的问题之所以成为中考热点，是因为在 题中几乎集中了初中电学的所有重点知识。如串联电路的电 流、电压特点，电流表、电压表的使用及读数，电学实验的
-3-
操作步骤，实验故障，滑动变阻器的使用，欧姆定律，电功
-1-
实验序号 R／Ω U／V I／ A 1 1 0． 05 2
R=20 Ω 2 0． 1 3 3 0．1 5 4 1 0． 1 5
R=10 Ω 2 0． 2 6
-2-
3 0.3 7 1 0． 2 8 R=5 Ω 2 0.4 9 3 0． 6 通过分析比较实验序号 ________ 的数据，可知猜想 ________ 是正确的（填“A”、“B ”或C“”)。 (3) 通过分析比较以上数据，你还发现了 ________ 。 答案： (1) 电流表；电压表；
率的计算，电源的合理选择、表格的设计等。
例题：
在测定小灯泡额定功率的实验中 (所用灯泡的额定电压
U0=3.8V) ：
(1) 王强小组采用图 1 所示的方案，这种测量方法叫做
______；测量时发现闭合开关后，无论怎样移动滑片
P ，灯
都不亮，电流表示数始终为 0，电压表示数约为 6V ，则电路
中出现的故障可能是： _______；排除故障后，调节滑动变
