高二物理_电学实验题(带答案)
高中物理电学实验专题含答案(word版)
c.保持滑动变阻器阻值不变，调电阻箱阻值使电压表指针偏转满刻度一半，同时记下电阻箱阻值为
R0 ；
d.调滑动变阻器使电压表指针偏转满刻度；
e.将电阻箱阻值调到零； 按上述步骤得出电压表内电阻的测量值等于
________，__为减小误差，滑动变阻器应选 _______。__
(2) 采用图乙电路，要求两表示数适当，能尽量多取数据，电流表应选
_____，_ 电表内阻对电阻率的测量 ______影_响（选填 “有”或 “没有 ”）。
3
6．某学习小组用如图所示的电路测量电源的电动势和内阻，待测电池的电动势约为 0-9999 Ω，理想电压表的量程为 3V，定值电阻 R0=10.0 Ω
9V，变阻箱的量程为
(1) 图中电路不完整，应用导线将电压表正极与 _______连__接 (填 “a”或 “b”) (2) 实验时，应先将电阻箱的电阻调到 _________填(“最大 ”或“最小 ”)
D.定值电阻 R1=100 Ω， R2 =500 Ω， R3=1000 Ω；
E.滑动变阻器 R4=10 Ω， R5=1000 Ω，
(1) 采用图甲电路，从下面所列步骤中选出合理的步骤，按顺序排列为
___________。___
a.将变阻器滑动触头移到 b 端，闭合电键；
b.将变阻器滑动触头移到 a 端，闭合电键；
(3) 若将实验记录的电阻箱阻值 R 与对应的电压表读数 U 记录于表格，然后在平面直角坐标系内以
ቤተ መጻሕፍቲ ባይዱ
为纵坐
标， R 为横坐标，作出一条平滑直线，请用该直线的斜率
k 和纵轴截矩 b 定值电阻 R0 表达出电源电动势 E
和内电阻 r 的计算式： E=_______、_ r=_______。_（两空均用字母表示）
(完整版)高中物理经典电学实验题(全)
八、电学实验题集粹（33个）1．给你一只内阻不计的恒压电源，但电压未知，一只已知电阻Ｒ，一只未知电阻Ｒｘ，一只内阻不计的电流表但量程符合要求，以及开关、导线等，用来测Ｒｘ接在该恒压电源上时的消耗功率Ｐｘ，画出测量线路图并写出简要测量步骤，以及Ｐｘ的表达式．2．如图3－94所示是研究闭合电路的内电压、外电压和电源电动势间关系的电路．（1）电压表Ｖ的（填“正”或“负”）接线柱应接在电源正极Ａ上，电压表Ｖ′的（填“正”或“负”）接线柱应接在探针Ｄ上．（2）当滑片Ｐ向右移动时，Ｖ′的示数将（填“变大”、“变小”或“不变”）．图3－94 图3－953．有一只电压表，量程已知，内阻为ＲＶ，另有一电池（电动势未知，但不超过电压表的量程，内阻可忽略）．请用这只电压表和电池，再用一个开关和一些连接导线，设计测量某一高值电阻Ｒｘ的实验方法．（已知Ｒｘ的阻值和ＲＶ相差不大）（1）在如图3－95线框内画出实验电路．（2）简要写出测量步骤和需记录的数据，导出高值电阻Ｒｘ的计算式．4．在“测定金属的电阻率”的实验中，用电压表测得金属丝两端的电压Ｕ，用电流表测得通过金属丝中的电流I，用螺旋测微器测得金属的直径ｄ，测得数据如图3－96（1）、（2）、（3）所示．请从图中读出Ｕ＝Ｖ，Ｉ＝Ａ，ｄ＝ｍｍ．图3－965．如图3－97所示，是一根表面均匀地镀有很薄的发热电阻膜的长陶瓷管，管长Ｌ约40ｃｍ，直径Ｄ约8ｃｍ．已知镀膜材料的电阻率为ρ，管的两端有导电箍Ｍ、Ｎ，现有实验器材：米尺、游标卡尺、电压表、电流表、直流电源、滑动变阻器、开关、导线若干根，请你设计一个测定电阻膜膜层厚度ｄ的实验，实验中应该测定的物理量是，计算镀膜膜层厚度的公式是．图3－976．用万用表的欧姆挡测电阻时，下列说法中正确的是．（填字母代号）Ａ．万用电表的指针达满偏时，被测电阻值最大Ｂ．万用电表的指针指示零时，说明通过被测电阻的电流最大Ｃ．测电阻前，把面板上的选择开关置于相关的欧姆挡上，将两表笔的金属杆直接短接，调整欧姆挡的调零旋钮使指针指在电流的最大刻度处Ｄ．用欧姆表的Ｒ×10Ω挡时，指针指在刻度20～40的正中央，则被测电阻的阻值为300ΩＥ．测量前，待测电阻应跟别的元件和电源断开Ｆ．用欧姆表的Ｒ×100Ω挡测电阻时，若指针指在零处附近，则应换用Ｒ×1ｋΩ挡7．在“测定金属的电阻率”的实验中，电阻丝的电阻值约为40～50Ω，可供选择的主要器材如下：Ａ．电压表（内阻20ｋΩ，量程0～10Ｖ）Ｂ．电流表（内阻约20Ω，量程0～50ｍＡ）Ｃ．电流表（内阻约4Ω，量程0～300ｍＡ）Ｄ．滑动变阻器（额定电流1Ａ，阻值为100Ω）Ｅ．滑动变阻器（额定电流0.3Ａ，阻值为1700Ω）Ｆ．电池组（电动势为9Ｖ，内阻为0.5Ω）（1）电流表应选，滑动变阻器应选．（2）把如图3－98甲所示的器材连接成测电阻值的实验电路．（3）用螺旋测微器测电阻丝的直径，读数如图3－98（乙）所示，则电阻丝的直径ｄ＝ｍｍ．图3－988．要用伏安法测定一个阻值只有几欧的待测电阻Ｒｘ，现提供了以下器材：Ａ．量程分别是0.6Ａ、3Ａ，内阻分别为几欧、十分之几欧的电流表1只；Ｂ．量程分别是3Ｖ、15Ｖ，内阻分别为1ｋΩ、几千欧的电压表1只；Ｃ．总阻值为20Ω的滑动变阻器1只；Ｄ．6Ｖ的蓄电池1只；Ｅ．开关1只和导线若干．为使电阻的测量较为准确，并使电表能从零值开始读数，根据提供的实验器材，在如图3－99甲的方框内，画出符合要求的实验电路图．图3－99用笔画线代替导线，将如图3－99乙所示的实物图连成实验电路．如果其中一次测量电表的读数如图399丙所示，则由这个测量算得电阻值Ｒｘ＝．9．现有一阻值为10.0Ω的定值电阻、一个开关、若干根导线和一个电压表，该电压表表面上有刻度但无刻度值，要求设计一个能测定某电源内阻的实验方案（已知电压表内阻很大，电压表量程大于电源电动势，电源内阻约为几欧）．要求：（1）在如图3－100所示的方框中画出实验电路图．（2）简要写出完成接线后的实验步骤：（3）写出用测得的量计算电源内阻的表达式ｒ＝．图3－10010．使用如图3－101所示器材测定小灯泡在不同电压下的电功率，并且作出小灯泡的电功率Ｐ与它两端电压的平方（Ｕ2）的关系曲线，已知小灯泡标有“6Ｖ，3Ｗ”的字样，电源是两个铅蓄电池串联组成的电池组，滑动变阻器有两种规格，Ｒ1标有“5Ω，2Ａ”，Ｒ2标有“100Ω，20ｍＡ”．各电表的量程如图3－101所示，测量时要求小灯泡两端的电压从零开始，并测多组数据．（1）把图中实物连成实验电路，滑动变阻器应选用．（2）测量时电压表示数如图3－101所示，则Ｕ＝Ｖ．（3）在如图3－101所示的Ｐ－Ｕ2图象中，可能正确的是，理由是．图3－10111．在用电流表和电压表测干电池的电动势和内阻时，所用滑动变阻器的阻值范围为2～20Ω，要求变阻器的滑动头在右端时，其所用阻值最大．线路连接图如图3－102所示，其中连线有错误的导线编号为；应改正的接线端为（说明由哪个接线端改为哪个接线端）．图3－10212．利用电压表和电流表测1节干电池的电动势和内阻ｒ，电路如图3－103所示，图中Ｒ1为粗调滑动变阻器，Ｒ2为微调滑动变阻器，实验得到四组数据如表中所示．（1）表中数据经处理后，可以确定电动势＝Ｖ，内阻ｒ＝Ω．（2）现有滑动变阻器：Ａ（10Ω，1Ａ），Ｂ（500Ω，0.5Ａ），Ｃ（500Ω，0.1Ａ）．那么在本次实验中，滑动变阻器Ｒ1应选用，Ｒ2应选用．（填“Ａ”、“Ｂ”或“Ｃ”）Ｉ／ｍＡＵ／Ｖ50.0 1.3575.0 1.35100.0 1.20150.0 1.05图3－10313．如图3－104为“研究电磁感应现象”的实验装置．（1）将图中所缺的导线补接完整．（2）如果在闭合开关时发现灵敏电流表的指针向右偏了一下，那么合上开关后［］图3－104Ａ．将原线圈迅速插入副线圈时，电流计指针向右偏转一下Ｂ．将原线圈插入副线圈后，电流计指针一直偏在零刻线右侧Ｃ．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，电流计指针向右偏转一下Ｄ．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，电流计指针向左偏转一下14．用电流表和电压表测1节干电池的电动势和内电阻，如图3－105中给出了Ａ、Ｂ两个供选用的电路图，为了较精确地测定电动势和内电阻，实验中应选用电路，正确选用电路后，试根据实验数据画出的Ｕ－Ｉ图线，得到电池的电动势＝Ｖ，内电阻Ｒ＝Ω．图3－10515．如图3－106为“研究电磁感应现象”的装置示意图．已知电流从正接线柱流入电流表时，指针向右偏转．（1）闭合开关Ｓ稳定后，将滑动变阻器的滑动触头Ｐ向右滑动，发现电流表指针向右偏转，则可断定电源的正极是．（2）以下做法能使电流表指针向左偏转的是．Ａ．闭合开关Ｓ的瞬间Ｂ．保持开关Ｓ闭合，将原线圈从副线圈中迅速抽出Ｃ．将开关Ｓ断开的瞬间Ｄ．保持开关Ｓ闭合，将原线圈中的铁芯迅速抽出图3－10616．如图3－107是研究自感现象的演示电路图，电感线圈Ｌ的直流电阻与Ｒ相同，Ａ1、Ａ2是相同的电流表，当两电流表中的电流从右端流入时，指针均向右偏；从左端流入时，指针均为向左偏．则当开关Ｓ闭合瞬间，Ａ1与Ａ2中电流的大小关系是Ｉ1Ｉ2（填“＞”、“＜”或“＝”）；当开关Ｓ闭合一段时间再断开的瞬间，表Ａ1和Ａ2的指针偏转方向是：Ａ1，Ａ2；此时通过Ａ1、Ａ2的电流大小关系是：Ｉ1Ｉ2．（填“＞”、“＜”或“＝”）图3－10717．一灵敏电流表，当电流从它的正接线柱流入时，指针向正接线柱一侧偏转．现把它与一个线圈串联，试就如图3－108中各图指出：图3－108（1）图甲中电表指针的偏转方向是．（2）图乙中磁铁下方的极性是．（3）图丙中磁铁的运动方向是．（4）图丁中线圈从上向下看的绕制方向是．18．现有阻值为10．0Ω的定值电阻两个，两个开关，若干根导线和一个电流表，该电流表表面上有刻度但无刻度值，要求设计一个能测定某电源内阻的实验方案（已知电流表内阻可忽略不计，电源内阻约为几欧，电流表量程满足测量要求）．（1）在上边方框中画出实验电路图．（2）简要写出完成接线后实验步骤_________________．（3）写出用测得的量计算电源内阻的表达式ｒ＝_________________．19．一同学用如图3-73所示装置研究感应电流的方向与引起感应电流的磁场的关系．已知电流从ａ接线柱流入电流表时，电流表指针右偏．实验时，磁场方向、磁铁运动情况及电流表指针偏转情况均记录在下表中．图3-73实验序号磁场方向磁铁运动情况指针偏转情况1 向下插入右偏2 向下拔出左偏3 向上插入左偏4 向上拔出右偏（1）由实验1、3得出的结论是________．（2）由实验2、4得出的结论是________．（3）由实验1、2、3、4得出的结论是________．20．有一只电压表，量程已知，内电阻为ＲＶ，另有一电池组（电动势未知，但不超过电压表的量程，内电阻可忽略），请用这只电压表和电池组，再用一个开关和一些连接导线，设计测量某一高阻值电阻Ｒｘ的实验方法．（已知Ｒｘ的阻值和电压表的内电阻ＲＶ相差不大）（1）在下面方框内画出实验电路．（2）简要写出测量步骤和需记录的数据，导出高阻值电阻Ｒｘ的计算表达式．21．用如图3-74所示电路测量电源的电动势和内阻ｒ，改变Ｒ的阻值，得到一系列Ｉ、Ｕ值，最后用Ｕ-I图象来处理实验数据，得到和ｒ的值．由于实验原理带来的系统误差，使得求得的值偏________，内阻值ｒ偏________，为了减小误差，必须选用内阻________的电压表和阻值________的电阻Ｒ．图3-7422．把一只量程为300μＡ的电流表改装成一只欧姆表，使电流表表盘上原100μＡ刻线改为10ｋΩ；则200μＡ的刻线改为________ｋΩ，该欧姆表内电路的电阻是________ｋΩ，电源电动势是________Ｖ．23．如图3-75为测量电源电动势和内阻的一种电路图3-75（1）在图中标出各表符号及正、负接线柱．（2）Ｒ０在电路中的作用是________；在合上开关前，变阻器的滑动片应放在________端．（填左、右）（3）用此电路测得的电源电动势和内电阻与真实值比较应该是测________真，ｒ测________ｒ真．（填“大于”、“小于”或“等于”）24．如图3-76所示是打点计时器的简易构造，电源是________压________流电流，分析说明振针打点原理．图3-7625．现有以下器材灵敏电流表：满偏值为6ｍＡ，内阻为100Ω；电池：电动势为3Ｖ，内阻为10Ω；另有可变电阻分别为Ｒ１：0～10Ω的滑动变阻器；Ｒ２：0～9999Ω的电阻箱：Ｒ３：0～1ｋΩ的电位器．要求用上述器材组装一个欧姆表，电路如图3-77所示，回答下列问题：图3-77（1）需要的可变电阻是________．（填代号）（2）该欧姆表正中间的刻度值是________．（3）若某次测量中发现指针在1500Ω处，则表明此时流过灵敏电流表的电流值是________．26．如图3-78实物分别为开关，两个电池串联的电源，电压表，电阻箱，还有导线若干（图中未画出）．现用这些器材来测量电源的电动势和内电阻ｒ．图3-78（1）在上面右边线框内画出实验电路图并按电路图在实物图上连接导线．（2）若要测得、ｒ的值，电阻箱至少需取________个不同数值．（3）若电压表每个分度表示的电压值未知，但指针偏转角度与电压表两端电压成正比，能否用此电路测量?答：________．能否用此电路测ｒ？答：________．27．发光二极管是电器、仪器上作指示灯用的一种电子元件，正常使用时带“＋”号的一端要与电源正极相对（即让电流从元件带“＋”号的一端流入）．现要求用实验测出该元件两端的电压U和通过的电流I，并据此描绘该元件Ｕ-Ｉ图线（伏安特性曲线）．图3-79（1）在图3-79方框内画出实验电路图（要求二极管两端电压能在0～2．5Ｖ间变化）（2）实验测得发光二极管Ｕ-Ｉ图象如图3-79所示，若发光二极管的正常工作电压为2．0Ｖ，而电源是由内阻不计、电动势均为1．5Ｖ的两节干电池串联而成，则应该串一个大小为________Ω的电阻才能使发光二极管正常工作．28．利用如图3-80所示电路对电流表进行校对．图中Ａｘ为待校对电流表，Ａ０为标准电流表，Ｅ为电源，Ｒ１为一限流电阻，Ｒ为一可变电阻，Ｓ为开关，为这一实验准备了如下器材：图3-80蓄电池（电动势6Ｖ，内阻约0．3Ω）待校对电流表（量程0～0．6Ａ，内阻约为0．1Ω）标准电流表（量程0～0．6～3Ａ，内阻不超过0．04Ω）定值电阻甲（阻值8Ω，额定电流1Ａ）定值电阻乙（阻值15Ω，额定电流1Ａ）滑动变阻器甲（阻值范围0～15Ω，额定电流1Ａ）滑动变阻器乙（阻值范围0～100Ω，额定电流1Ａ）已知两电流表的刻度盘都将量程均分为6大格，要求从0．1起对每条刻度一一进行校对．为此，定值电阻Ｒ０应选用________，变阻器Ｒ应选用________．29．如图3-81所示是“用伏安法测量电阻”实验的电路图，只是电压表未接入电路中．图3-82是相应的实验器材，其中待测量的未知电阻Ｒｘ阻值约为1ｋΩ，电流表量程20ｍＡ、内阻小于1Ω，电压表量程15Ｖ、内阻约1．5ｋΩ，电源输出电压约12Ｖ，滑动变阻器甲的最大阻值为200Ω，乙的最大阻值为20Ω．图3-81（1）在图3-81的电路图中把电压表连接到正确的位置．（2）根据图3-81的电路图把图3-82的实物连成实验电路．图3-82（3）说明本实验电路中两个滑动变阻器所起的作用有何不同?答：________．30．用伏安法测量一个定值电阻的阻值，备用器材如下：待测电阻Ｒｘ（阻值约200Ω，额定功率0．05Ｗ）电压表Ｖ１（量程0～1Ｖ，内阻10ｋΩ）电压表Ｖ２（量程0～10Ｖ，内阻100ｋΩ）电流表Ａ（量程0～50ｍＡ，内阻30Ω）电源Ｅ１（电动势3Ｖ，额定电流1Ａ，内阻不计）电源Ｅ２（电动势12Ｖ，额定电流2Ａ，内阻不计）滑动变阻器（电阻0～10Ω，额定电流2Ａ）开关及导线若干为使测量尽量准确，要求进行多次测量，并取平均值，请你在方框中画出实验电路原理图，其中，电源选用________，电压表选用________．31．利用电流表和两个阻值不同的定值电阻，可以测定电源的电动势和内电阻．在所用器材中电流表Ａ量程为0～0．6～3Ａ，定值电阻Ｒ１和Ｒ２的阻值都约在5～10Ω之间．电源为一节干电池，还有开关Ｓ１、单刀双掷开关Ｓ２及电线若干．图3-83图3-84（1）请按如图3-83所示电路图要求在如图3-84所示实物图上连线．（2）若考虑到电流表内阻ｒＡ对测量的影响，那么测量值与真实值相比，有测________真，ｒ测________ｒ真（选填“＞”、“＜”或“＝”）32．用图3-85所示的电路（Ｒ１、Ｒ２为标准定值电阻）测量电源的电动势和内电阻ｒ时，如果偶然误差可忽略不计，则下列说法中正确的是________．（填字母序号）图3-85Ａ．电动势的测量值等于真实值Ｂ．内电阻的测量值大于真实值Ｃ．测量误差产生的原因是电流表具有内阻Ｄ．测量误差产生的原因是测量次数太少，不能用图象法求和ｒ若将图3-85中的电流表去掉，改用量程适中的电压表来测定电源的电动势和内电阻ｒ．（1）需要读取的数据是___________________．（2）其计算公式是___________________．（3）在下面虚线框内画出实验电路图．33．用如图3-86甲中所给的实验器材测量一个“12Ｖ、6Ｗ”的小灯泡在不同电压下的功率，其中电流表有3Ａ、0．6Ａ两挡，内阻可忽略，电压表有15Ｖ、3Ｖ两挡，内阻很大，测量时要求加在灯泡两端的电压可连续地从0调到12Ｖ．图3-86（1）按要求在实物图上连线．（2）某次测量时电流表的指针位置如图3-86乙所示，其读数为________Ａ．参考答案1．（如图6）①先用电流表与R串联测出通过R的电流ＩＲ；②再用电流表与Ｒｘ串联测出通过Ｒｘ的电流ＩＲｘ．Ｐｘ＝ＩＲＲＩＲｘ＝ＩＲＩＲｘＲ2．正，正，变小3．（1）实验电路如图7（甲）、（乙）．（2）测量步骤：Ａ．按（甲）图连接实验电路，闭合开关Ｓ，读出电压表的示数Ｕ1．Ｂ．按（乙）图连接实验电路，闭合开关Ｓ，读出电压表的示数Ｕ2．Ｃ．根据闭合电路欧姆定律得＝Ｕ1，＝Ｕ2＋ＲｘＵ2／ＲＶ，联立求解得Ｒｘ＝（Ｕ1－Ｕ2）ＲＶ／Ｕ2．4．1.74Ｖ0.452Ａ 1.834ｍｍ5．管长Ｌ，管直径Ｄ，ＭＮ两端电压Ｕ，及通过ＭＮ的电流Ｉ，ｄ＝ρＩＬ／πＤＵ6．ＢＣＥ7．（1）Ｃ，Ｄ（2）如图8所示（3）0.680图7 图88．实验电路图如图9（甲）所示，实物电路图如图9（乙）所示，Ｒｘ＝4.58Ω．图99．（1）如图10所示（2）①断开开关，记下电压表偏转格数Ｎ1，②合上开关，记下电压表偏转格数Ｎ2，③ｒ＝Ｒ＝（Ｎ1－Ｎ2）／Ｎ2．图10 图1110．（1）Ｒ1；实验电路如图11（电压表选0～15Ｖ，电流表选0.6Ａ）（2）8.0（3）Ｄ；电压增大，灯丝温度升高，灯丝的电阻变大．11．③④⑤，Ｄ改Ｂ，3改0.6，＋改0.612．（1）1.5，3（2）Ｂ，Ａ13．（1）如图12所示（2）Ａ，Ｄ图1214．Ｂ，1.50，0.5015．（1）Ａ，（2）Ａ16．＞，向左，向右，＝17．（1）偏向正极（2）Ｓ极（3）向上（4）顺时针绕制18．（1）实验电路如图7所示．图7（2）实验步骤：①合上开关Ｓ１、Ｓ２，记下电流表指针偏转格数Ｎ１；②合上开关Ｓ１，断开开关Ｓ２，记下电流表指针偏转格数Ｎ２．（3）（（2Ｎ２－Ｎ１）／Ｎ１－Ｎ２）Ｒ或（（Ｎ１－2Ｎ２）／（Ｎ２－Ｎ１）Ｒ．或实验电路如图8所示．图8（2）实验步骤：①合上开关Ｓ１，断开Ｓ２，记下电流表指针偏转格数Ｎ１；②合上开关Ｓ１、Ｓ２，记下电流表指针偏转格数Ｎ２．（3）（（2Ｎ１－Ｎ２）／2（Ｎ２－Ｎ１））Ｒ或（（Ｎ２－2Ｎ１）／2（Ｎ１－Ｎ２））Ｒ．19．（1）穿过闭合回路的磁通量增加时，感应电流的磁场方向与原磁场方向相反．（2）穿过闭合回路的磁通量减少时，感应电流的磁场方向与原磁场方向相同．（3）感应电流的磁场总是阻碍引起感应电流的磁通量的变化．20．（1）实验电路如图9的甲和乙所示图9（2）测量步骤：Ａ．按（甲）图连接实验电路，闭合开关Ｓ，读出电压表的示数Ｕ１．Ｂ．按（乙）图连接实验电路，闭合开关Ｓ，读出电压表的示数Ｕ２．Ｃ．根据闭合电路欧姆定律：＝Ｕ１，＝Ｕ２＋（Ｕ２／ＲＶ）Ｒｘ联立解得：Ｒｘ＝（（Ｕ１－Ｕ２）／Ｕ２）ＲＶ．21．小小大小22．2．5 5 1．523．（1）略（2）限流作用最右（3）＜＜24．①当左接线柱为“＋”时，由安培定则判断知线圈右端为Ｎ极，此时指针落下②当左接线柱为“－”时，由安培定则判断知线圈右端为Ｓ极，此时指针抬起由①、②知交流电每变化一个周期，指针将打一个点25．（1）Ｒ３（2）500Ω（3）1．5ｍＡ26．（1）电路图如图10甲所示实物图如图10乙所示图10（2）2 （3）不能能27．（1）如图11所示图11（2）7728．固定电阻甲滑动变阻器乙29．（1）如图12所示（2）如图13所示（注：实物图只要与答案图2一致）（3）滑动变阻器甲为粗调；滑动变阻器乙为细调．图1330．电路原理图如图14所示Ｅ１Ｖ２31．（1）如图15所示图14图15（2）＝＞32．Ａ、Ｂ、Ｃ（1）两次电压表的读数Ｕ１和Ｕ２（2）Ｅ＝（（Ｕ２－Ｕ１）Ｒ１Ｒ２／（Ｕ１Ｒ２－Ｕ２Ｒ１））＋Ｕ１，ｒ＝（（Ｕ２－Ｕ１）／（Ｕ１Ｒ２－Ｕ２Ｒ１））Ｒ１Ｒ２（3）电路图略（将电压表接在电源两极上）33．①如图16所示图16②0．28（或0．280）。
高中物理电学实验练习 (共20个实验有答案)
“小灯泡伏安特性”中的功率问题一、实验题1.做“描绘小电珠的伏安特性曲线”实验时，已知所用小电珠的额定电压和额定功率分别为2.5V、1.2W，，实验可供选择的器材如下:a.电流表A1（量程0～0.6A，内阻约5Ω）b.电流表A2（量程0～3A，内阻约0.1Ω）c.电压表V1（量程0～3V，内阻约3kΩ）d.电压表V2（量程0～15V，内阻约2000Ω）e.滑动变阻器R1（阻值0～10Ω，额定电流1A）f.滑动变阻器R2（阻值0～5000Ω，额定电流500mA）g.直流电源的电动势为3.0V，内阻忽略不计h.开关k,导线若干①为了完成实验且尽可能减小实验误差，电流表应选择，电压表应选择，滑动变阻器应选择（填写实验器材前的序号）②请设计合理的电路来完成该实验，把电路图画在方框里。
③实验中，当电压表的示数为U 时，电流表的示数为I，则小电珠电阻的真实值U（填“大于”“等于＂或“小于＂）。
I④通过实验得到多组数据，做出小电珠的伏安特性曲线，如图所示。
如果取两个这样的小电珠并联以后再与一阻值为2.0Ω的定值电阻串联，接在电动势为3.0V、内阻忽略不计的直流电源两端，则每个小电珠消耗的实际功率为W 。
（结果保留两位小数）【答案】a c e 大于0.55（0.53—0.55）【解析】（1）灯泡额定电压是2.5V，电压表应选c；由表中实验数据可知，最大电流为0.49A，电流表选a；为方便实验操作，滑动变阻器应选e；（2）描绘小灯泡伏安特性曲线，电压与电流要从零开始变化，滑动变阻器应采用分压接法；由表中实验数据可知，灯泡最大电阻约为3.7Ω，电压表内阻约为2kΩ，灯泡电阻阻值远小于电压表内阻，电流表应采用外接法，电路图如图所示：（3）由于电压表的分流作用，所以电流表的示数比流经灯泡的电流偏大，故根据欧姆定律R =U测量电阻偏小，即计算得到的小电珠的电阻值IU小于真实值；则小电珠电阻的真实值大于。
I（4）将定值电阻与电源等效为内阻为2.0Ω，电动势为3.0V 的电源，由闭合电路欧姆定律得：U＝3.0﹣2.0I，将路端电压与电流的关系图象作入图象中，如图所示：由图可知，U＝1.28V，I＝0.43A，所以灯泡的实际功率为：P =UI = 0.55W2.在“描绘小灯泡的伏安特性曲线”实验中，实验室提供了如下器材：A．小灯泡(3V，1．8W)B.电压表(量程3V，内阻约为20kΩ)C.电流表(量程0.6A，内阻约为0．2Ω)D．滑动变阻器(0～10Ω，2A)E.电源(电动势3V，内阻不计)F.开关及导线若干，坐标纸实验中要求小灯泡上的电压从零开始测量尽可能准确，调节测量多组对应的U、I 值。
高中物理电学实验专题（含答案）
物理电学实验专题一、伏安法测电阻及拓展1.下表中选出适当的器材，下表中选出适当的器材，试设计一个测量阻值约为试设计一个测量阻值约为15k Ω的电阻的电路。
的电阻的电路。
要求方法简捷，要求方法简捷，R X 两端电压能从0开始变化，要求有尽可能高的精确度。
电流表A 1：量程1mA 内阻约50Ω；电流表A 2：量程300A μ内阻约300Ω电流表A 3：量程100A μ内阻约500Ω；电压表V 1：量程10V 内阻约15K Ω固定电阻：R 0=9990Ω；电流表G ：I g =300A μ、R g =10Ω。
滑动变阻器R 1：阻值约50Ω；额定电流为1A滑动变阻器R 2：阻值约100K Ω额定电流为0.001A 电池组：E=3V ；内阻小但不可忽略；开关，导线若干2. 两块电压表测电阻用以下器材测量一待测电阻R x 的阻值（900～1000Ω）：电源E ，具有一定内阻，电动势约为9.0V ；电压表V 1，量程为1.5V ，内阻r 1＝750Ω；电压表V 2，量程为5V ，内阻r 2＝2500Ω；滑线变阻器R ，最大阻值约为100Ω；单刀单掷开关K ，导线若干。
（1）测量中要求电压表的读数不小于其量程的31，试画出测量电阻R x 的一种实验电路原理图（原理图中的元件要用题图中相应的英文字母标注）。
（2）根据你所画的电路原理图在题给的实物图上画出连线。
（3）若电压表V 1的读数用U 1表示，电压表V 2的读数用U 2表示，则由已知量和测得量表示R x 的公式为R x ＝_________________。
3. 两块电流表测电阻从下表中选出适当的实验器材，设计一电路来测量电流表A 1的内阻r 1。
要求方法简捷，有尽可能高的测量精度，并能测得多组数据。
器材代号规格电流表（A 1）量程100mA ，内阻r 1待测（约40Ω）电流表（A 2）量程500uA ，内阻r 2＝750Ω电压表（V ）量程10V ，内阻r 3=10k Ω电阻（R 1）阻值约100Ω，作保护电阻用滑动变阻器（R 2）总阻值约50Ω电池（E ）电动势1.5V ，内阻很小开关（K ）导线若干（1）画出电路图，标明利用器材的代号。
高中物理【电学实验基础】典型题(带解析)
高中物理【电学实验基础】典型题1．如图所示，其中电流表A 的量程为0.6 A ，表盘均匀划分为30个小格，每一小格表示0.02 A ；R 1的阻值等于电流表内阻的12；R 2的阻值等于电流表内阻的2倍．若用电流表A 的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是________．A ．将接线柱1、2接入电路时，每一小格表示0.04 AB ．将接线柱1、2接入电路时，每一小格表示0.02 AC ．将接线柱1、3接入电路时，每一小格表示0.06 AD ．将接线柱1、3接入电路时，每一小格表示0.01 A解析：选C ．当接线柱1、2接入电路时，R 1与电流表并联，由于R 1＝R A 2，可知流过R 1的电流为流过电流表电流的2倍，所以1、2接线柱间的电流为通过电流表电流的3倍，所以每一小格是原来的3倍，即为0.06 A ，所以A 、B 错误；当接线柱1、3接入电路时，电流表与R 1并联，然后再与R 2串联，串联电阻对电流无影响，与1、2接入电路的效果一样，所以每一小格表示0.06 A ，C 正确，D 错误．2．写出如图所示的游标卡尺和螺旋测微器的读数：(1)游标卡尺的读数为________mm ；(2)螺旋测微器的读数为________mm.解析：(1)由图甲所示游标卡尺可知，主尺示数是1.0 cm ＝10 mm ，游标尺示数是0×0.05 mm ＝0.00 mm ，游标卡尺示数为10 mm ＋0.00 mm ＝10.00 mm.(2)由图乙所示螺旋测微器可知，固定刻度示数为3.5 mm ，可动刻度示数为35.3×0.01 mm ＝0.353 mm ，螺旋测微器示数为3.5 mm ＋0.353 mm ＝3.853 mm.答案：(1)10.00 (2)3.8533．如图甲所示为某次测量时电压表的刻度盘的情形，若当时使用的是该表的0～3 V 量程，那么电压表读数为________V ，若当时使用的是该表的0～15 V 量程，那么电压表读数应为________V ；如图乙所示的电阻箱的读数为________Ω.解析：0～3 V 量程最小刻度是0.1 V ，要向下估读一位，读1.15 V(由于最后一位是估读的，有偶然误差，读成1.14～1.16 V 都算正确).0～15 V 量程最小刻度为0.5 V ，只要求读到0.1 V 这一位，所以读5.7 V(5.6～5.8 V 都算正确)．图乙中的电阻箱有6个旋钮，每个旋钮上方都标有倍率，将每个旋钮上指针所指的数值(都为整数)乘以各自的倍率，从最高位依次往下读，即可得到电阻箱的读数为84 580.2 Ω.答案：1.15(1.14～1.16均可) 5.7(5.6～5.8均可) 84 580.24．有一只满偏电流I g ＝5 mA ，内阻R g ＝400 Ω的电流表G .若把它改装成量程为10 V 的电压表，应________联一个________Ω的分压电阻，该电压表的内阻为________Ω；若把它改装成量程为3 A 的电流表，应________联一个________Ω的分流电阻，该电流表的内阻为________Ω.解析：改装成电压表时应串联一个分压电阻．由欧姆定律得U ＝I g (R g ＋R 1)，分压电阻R 1＝U I g －R g ＝105×10－3Ω－400 Ω＝1 600 Ω，该电压表内阻R V ＝R g ＋R 1＝2 000 Ω.改装成电流表时应并联一个分流电阻，由并联电路两端电压相等得I g R g ＝(I －I g )R 2.分流电阻R 2＝I g I －I g R g ＝5×10－3×4003－5×10－3 Ω＝0.668 Ω.该电流表内阻R A ＝R 2R g R 2＋R g＝I g R g I ＝0.667 Ω. 答案：串 1 600 2 000 并 0.668 0.6675．某同学用伏安法测定待测电阻R x 的阻值(约为10 k Ω)，除了R x 、开关S 、导线外，还有下列器材供选用：A ．电压表(量程0～1 V ，内阻约10 k Ω)B ．电压表(量程0～10 V ，内阻约100 k Ω)C ．电流表(量程0～1 mA ，内阻约30 Ω)D ．电流表(量程0～0.6 A ，内阻约0.05 Ω)E．电源(电动势1.5 V，额定电流0.5 A，内阻不计)F．电源(电动势12 V，额定电流2 A，内阻不计)G．滑动变阻器R0(阻值范围0～10 Ω，额定电流2 A)(1)为使测量尽量准确，电压表选用________，电流表选用________，电源选用________．(均填器材的字母代号)(2)画出测量R x阻值的实验电路图．(3)________其真实值(填“大于”“小于”或“等于”)，原因是______________________.解析：(1)若电源选用E，则通过R x的最大电流为0.15 mA，两个电流表均无法准确测量，故电源应选用F.由此可知电路中的最大电流约为1.2 mA，故电流表选用C．电压表内阻应尽可能与被测电阻阻值相差大一些且量程接近电源电压，故电压表选用B．(2)因为待测电阻阻值较大，所以电流表应采用内接法．滑动变阻器的阻值范围很小，应采用分压接法，实验电路图如图所示．(3)因为电流表采用内接法，电压表测出的电压为R x与电流表串联后两端电压，U测>U实，而R＝UI，所以R测>R实．答案：(1)B C F(2)见解析图(3)大于电压表的读数大于待测电阻两端的实际电压6．用一段长80 cm的金属丝做“测定金属的电阻率”的实验．(1)用多用电表粗测电阻丝的电阻，测量值约为6.0 Ω.(2)用螺旋测微器测量金属丝的直径，结果如图甲所示，由此可知金属丝直径的测量结果为________mm.(3)在用电压表和电流表测金属丝的电阻时，提供下列供选择的器材：A ．直流电源(电动势约为4.5 V ，内阻很小)B ．电压表(量程3 V ，内阻约3 k Ω)C ．电压表(量程15 V ，内阻约15 k Ω)D ．电流表(量程0.6 A ，内阻约0.125 Ω)E ．电流表(量程3 A ，内阻约0.025 Ω)F ．滑动变阻器(阻值范围0～15 Ω，最大允许电流1 A)G ．滑动变阻器(阻值范围0～200 Ω，最大允许电流2 A)H ．开关、导线若干要求操作简便且能保证测量准确度，在供选择的器材中，电流表应选择________，电压表应选择________，滑动变阻器应选择________．(均填字母代号)(4)根据上面选择的器材，在图乙中完成实验电路的连接．解析：(2)螺旋测微器固定刻度读数为0.5 mm ，可动刻度的读数为0.01×43.4 mm ＝0.434 mm ，所以最终读数为：0.5 mm ＋0.434 mm ＝0.934 mm ，因为需要估读，故0.932～0.936 mm 均可．(3)选择电表时，要使指针偏转尽量大一些，在其满刻度的23左右偏转比较准确，故电压表选择B ，电流表选择D ，待测电阻6 Ω 左右，为了便于调节，因此选择阻值范围0～15 Ω的滑动变阻器F 即可．(4)待测电阻较小，因此滑动变阻器应采用限流接法，电流表应采用外接法，其实物图如图所示．答案：(2)0.934(0.932～0.936均可)(3)D B F(4)见解析图7．某实验小组要精确测定一个额定电压为3 V的LED灯正常工作时的电阻，已知该灯正常工作时电阻大约为300 Ω，电学符号与小灯泡电学符号相同．实验室提供的器材有：A．电流表A1(量程为15 mA，内阻R A1约为10 Ω)B．电流表A2(量程为2 mA，内阻R A2＝20 Ω)C．定值电阻R1＝10 ΩD．定值电阻R2＝1 980 ΩE．滑动变阻器R(0～20 Ω)一个F．电压表V(量程为15 V，内阻R V约为3 kΩ)G．蓄电池E(电动势为4 V，内阻很小)H．开关S一个(1)要完成实验，除蓄电池、开关、滑动变阻器外，还需选择的器材有________(填写器材前的字母编号)．(2)请在虚线框内画出实验电路图．(3)写出测量LED灯正常工作时的电阻表达式R x＝________，说明式中题目未给出的各物理量的意义：_____________________________________________________________.解析：(1)要精确测定额定电压为3 V的LED灯正常工作时的电阻，需测量LED灯两端的电压和通过LED灯的电流，由于电压表V的量程偏大，测量误差较大，不能用电压表V测量LED灯两端的电压，可以将电流表A2与定值电阻R2串联改装为电压表测量电压；LED灯正常工作时的电流在10 mA左右，可以用电流表A1测量通过LED灯的电流．(2)因为滑动变阻器阻值远小于LED 灯的电阻，所以滑动变阻器采用分压式接法．电路图如图所示．(3)根据闭合电路欧姆定律知，LED 灯两端的电压U ＝I 2(R 2＋R A2)，通过LED 灯的电流I ＝I 1－I 2，所以LED 灯正常工作时的电阻R x ＝U I ＝I 2(R 2＋R A2)I 1－I 2.I 1、I 2分别为电流表A 1、A 2的读数．答案：(1)ABD (2)如解析图所示 (3)I 2(R 2＋R A2)I 1－I 2I 1、I 2分别为电流表A 1、A 2的读数 8．某同学用伏安法测量导体的电阻，现有量程为3 V 、内阻约为3 k Ω的电压表和量程为0.6 A 、内阻约为0.1 Ω的电流表．采用分压电路接线，图1是实物的部分连线图，待测电阻为图2中的R 1，其阻值约为5 Ω.(1)测R 1阻值的最优连接方式为导线①连接______(填“a ”或“b ”)、导线②连接________(填“c ”或“d ”)．(2)正确接线测得实验数据如下表，用作图法求得R 1的阻值为________Ω.U /V0.40 0.80 1.20 1.60 2.00 2.40 I /A 0.09 0.19 0.27 0.35 0.44 0.53(3)已知图21R 2的边长是R 1的110，若测R 2的阻值，则最优的连线应选________(填选项)． A ．①连接a ，②连接cB ．①连接a ，②连接dC ．①连接b ，②连接cD ．①连接b ，②连接d解析：(1)因电压表的内阻远大于待测电阻的阻值，故采用电流表外接法，又知滑动变阻器采用分压电路接线，故测R 1阻值的最优连接方式为导线①连接a 、导线②连接d .(2)作图如图所示，则R 1＝ΔU ΔI ＝2.20.5Ω＝4.4 Ω.(3)根据电阻定律可得R ＝ρL dL ＝ρd，故R 2＝R 1，要测R 2的阻值，与测量R 1一样，最优的连线应①连接a ，②连接d ，故B 正确．答案：(1)a d (2)图见解析 4.4～4.7 (3)B9.某同学改装和校准电压表的电路图如图所示，图中虚线框内是电压表的改装电路．(1)已知表头G 满偏电流为100 μA ，表头上标记的内阻值为900 Ω.R 1、R 2和R 3是定值电阻．利用R 1和表头构成1 mA 的电流表，然后再将其改装为两个量程的电压表．若使用a 、b 两个接线柱，电压表的量程为1 V ；若使用a 、c 两个接线柱，电压表的量程为3 V ．则根据题给条件，定值电阻的阻值应选R 1＝________Ω，R 2＝________Ω，R 3＝________Ω.(2)用量程为3 V ，内阻为2 500 Ω的标准电压表○V 对改装表3 V 挡的不同刻度进行校准．所用电池的电动势E 为5 V ；滑动变阻器R 有两种规格，最大阻值分别为50 Ω和5 k Ω.为方便实验中调节电压，图中R 应选用最大阻值为________Ω的滑动变阻器．(3)校准时，在闭合开关S 前，滑动变阻器的滑动端P 应靠近________(填“M ”或“N ”)端．(4)若由于表头G 上标记的内阻值不准，造成改装后电压表的读数比标准电压表的读数偏小，则表头G 内阻的真实值________(填“大于”或“小于”)900 Ω.解析：(1)根据题意，R 1与表头G 构成1 mA 的电流表，则I g R g ＝(I －I g )R 1，得R 1＝100Ω；若使用a 、b 两个接线柱，电压表的量程为1 V ，则R 2＝U ab －I g R g I＝910 Ω；若使用a 、c 两个接线柱，电压表的量程为3 V ，则R 3＝U ac －I g R g I－R 2＝2 000 Ω.(2)电压表与改装电表并联之后，电阻小于2 500 Ω，对于分压式电路，要求滑动变阻器的最大阻值小于并联部分，同时还要便于调节，故滑动变阻器选择小电阻，即选择50 Ω的电阻．(3)在闭合开关S前，滑动变阻器的滑动端P应靠近M端，使并联部分分压为零，起到保护作用．(4)改装后电压表的读数比标准电压表的读数偏小，说明通过表头G的电流偏小，则实际电阻偏大，故表头G内阻的真实值大于900 Ω.答案：(1)100910 2 000(2)50(3)M(4)大于10．某同学利用如图(a)所示的电路测量一微安表(量程为100 μA，内阻大约为2 500 Ω)的内阻．可使用的器材有：两个滑动变阻器R1、R2(其中一个阻值为20 Ω，另一个阻值为2 000 Ω)；电阻箱R z(最大阻值为99 999.9 Ω)；电源E(电动势约为1.5 V)；单刀开关S1和S2.C、D分别为两个滑动变阻器的滑片．(1)按原理图(a)将图(b)中的实物连线．(2)完成下列填空：①R1的阻值为________Ω(填“20”或“2 000”)．②为了保护微安表，开始时将R1的滑片C滑到接近图(a)中滑动变阻器的________端(填“左”或“右”)对应的位置；将R2的滑片D置于中间位置附近．③将电阻箱R z的阻值置于2 500.0 Ω，接通S1.将R1的滑片置于适当位置，再反复调节R2的滑片D的位置．最终使得接通S2前后，微安表的示数保持不变，这说明S2接通前B 与D所在位置的电势________(填“相等”或“不相等”)．④将电阻箱R z和微安表位置对调，其他条件保持不变，发现将R z的阻值置于2 601.0 Ω时，在接通S2前后，微安表的示数也保持不变．待测微安表的内阻为________Ω(结果保留到个位)．(3)写出一条提高测量微安表内阻精度的建议：_______________________________.解析：(1)根据原理图(a)，将图(b)中的实物连线如图所示．(2)①滑动变阻器R 1在实验中为控制电路，且为分压接法，应选总阻值小的滑动变阻器，故R 1的阻值为20 Ω.②为了保护微安表，S 1闭合时，微安表上的电压为零，故开始时应将R 1的滑片C 滑到滑动变阻器的左端．③接通S 2前后，微安表的示数保持不变，说明S 2闭合后，没有电流流过S 2，故B 、D 两点的电势相等．④实验过程中，由于测量电路，即由R z 、、R 2组成的电路的阻值很大，可认为测量电路两端的电压不变，故与R z 互换后通过R 2、R z 和的电流不变，电路如图所示．由于B 、D 两点的电势相等，对于图甲，I 1R μA ＝I 2R ′I 1R z1＝I 2R ，即R μA R z1＝R ′R对于图乙，I 1R z2＝I 2R ′I 1R μA ＝I 2R ，即R z2R μA ＝R ′R所以R μA R z1＝R z2R μA所以R μA ＝R z1R z2＝ 2 500×2 601 Ω＝2 550 Ω.(3)提高测微安表内阻的精度，可减小系统误差，如调节R 1上的分压，尽可能使微安表接近满量程．答案：(1)见解析图(2)①20②左③相等④2 550 (3)调节R1上的分压，尽可能使微安表接近满量程。

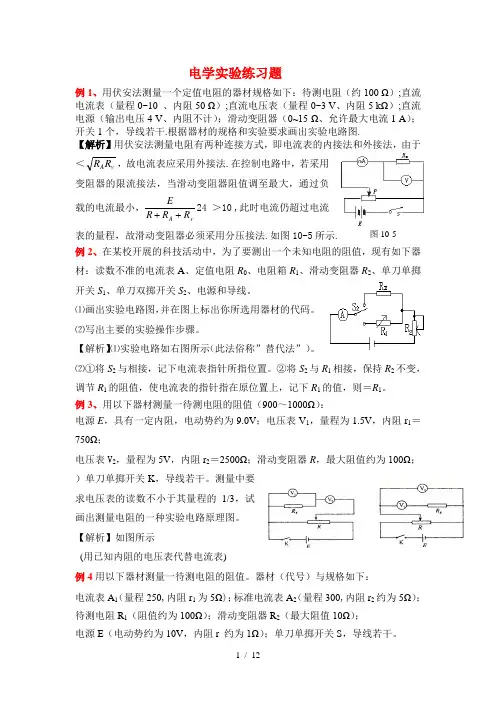

高中物理电学实验练习题(含详解答案)
图10-5 电学实验练习题例1、用伏安法测量一个定值电阻的器材规格如下：待测电阻（约100 Ω）;直流电流表（量程0~10 、内阻50 Ω）;直流电压表（量程0~3 V 、内阻5 kΩ）;直流电源（输出电压4 V 、内阻不计）；滑动变阻器（0~15 Ω、允许最大电流1 A ）；开关1个，导线若干.根据器材的规格和实验要求画出实验电路图.【解析】用伏安法测量电阻有两种连接方式，即电流表的内接法和外接法，由于＜v A R R ，故电流表应采用外接法.在控制电路中，若采用变阻器的限流接法，当滑动变阻器阻值调至最大，通过负载的电流最小，xA R R R E ++24 ＞10 ,此时电流仍超过电流表的量程，故滑动变阻器必须采用分压接法.如图10-5所示.例2、在某校开展的科技活动中，为了要测出一个未知电阻的阻值，现有如下器材：读数不准的电流表A 、定值电阻R 0、电阻箱R 1、滑动变阻器R 2、单刀单掷开关S 1、单刀双掷开关S 2、电源和导线。
⑴画出实验电路图，并在图上标出你所选用器材的代码。
⑵写出主要的实验操作步骤。
【解析】⑴实验电路如右图所示（此法俗称”替代法”）。
⑵①将S 2与相接，记下电流表指针所指位置。
②将S 2与R 1相接，保持R 2不变，调节R 1的阻值，使电流表的指针指在原位置上，记下R 1的值，则＝R 1。
例3、用以下器材测量一待测电阻的阻值（900～1000Ω）：电源E ，具有一定内阻，电动势约为9.0V ；电压表V 1，量程为1.5V ，内阻r 1＝750Ω；电压表V 2，量程为5V ，内阻r 2＝2500Ω；滑动变阻器R ，最大阻值约为100Ω； ）单刀单掷开关K ，导线若干。
测量中要求电压表的读数不小于其量程的1/3，试画出测量电阻的一种实验电路原理图。
【解析】如图所示(用已知内阻的电压表代替电流表)例4用以下器材测量一待测电阻的阻值。
器材（代号）与规格如下：电流表A 1（量程250,内阻r 1为5Ω)；标准电流表A 2（量程300,内阻r 2约为5Ω）； 待测电阻R 1（阻值约为100Ω）；滑动变阻器R 2（最大阻值10Ω）；电源E （电动势约为10V ，内阻r 约为1Ω）；单刀单掷开关S ，导线若干。
高中物理《电学实验》练习题(附答案解析)
高中物理《电学实验》练习题（附答案解析）学校:___________姓名：___________班级：___________一、单选题1．用欧姆表的×100挡测一电阻，发现指针偏角太小，应换下面哪个倍率挡位（）A．×1挡B．×10挡C．×100挡D．×1k挡2．关于欧姆表及其使用中的问题，下列说法中正确的是（）A．接表内电源负极的应是黑表笔B．换挡后，都要重新调零C．表盘刻度是均匀的D．表盘刻度最左边表示电阻阻值为03．如图，该电路元器件对应的符号是（）A．B．C．D．4．在利用多用电表欧姆挡前要进行欧姆调零，欧姆调零利用的是（）A．甲旋钮B．乙旋钮C．丙旋钮D．丁插孔5．某同学通过实验测定阻值约为5Ω的电阻x R，用内阻约为3kΩ的电压表，内阻约为0.125Ω的电流表进行测量。
他设计了图甲和图乙两种电路，下列说法正确的是（）A ．实验中应采用图甲电路，此电路测得的x R 偏大B ．实验中应采用图乙电路，此电路测得的x R 偏大C ．实验中应采用图甲电路，误差主要是由电压表分流引起的D ．实验中应采用图乙电路，误差主要是由电流表分压引起的6．电容器是一种重要的电学元件，在电工和电子技术中应用广泛．使用图甲所示电路观察电容器的充电和放电过程．电路中的电流传感器（不计内阻）与计算机相连，可以显示电流随时间的变化．直流电源电动势为E ，实验前电容器不带电．先将开关K 拨到“1”给电容器充电，充电结束后，再将其拨到“2”，直至放电完毕．计算机显示的电流随时间变化的i t -曲线如图乙所示．则下列说法正确的是（ ）A ．乙图中阴影部分的面积12S SB ．乙图中阴影部分的面积12S S <C ．由甲、乙两图可判断阻值12R R >D ．由甲、乙两图可判断阻值12R R =7．在使用多用电表的欧姆档测电阻时，下列说法正确的是（ ）A ．将红黑表笔短接，调节欧姆调零旋钮使指针指向左侧“0”刻度处B ．测量时若发现指针偏转角度过小，则应该减小倍率，并重新欧姆调零后再进行测量C ．欧姆表的电池使用时间太长，虽然仍能正常调零，但测量值将略偏大D ．使用完毕，直接将多用电表摆放整齐即可8．用如图所示的电路测定电池的电动势和内阻，由于电表内阻的影响，关于电动势的真实值E 0与测量值E 及电池内阻的真实值r 0与内阻的测量值r 的说法正确的是（ ）A．E0＞E，r0＞r B．E0＝E，r0＜rC．E0＝E，r0＞r D．E0＜E，r0＜r二、多选题9．在用欧姆表测电阻的实验中，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，正确的判断和做法是A．这个电阻值很小B．这个电阻值很大C．为了把电阻测得更准确一些，应换用“×1”挡，重新测量D．为了把电阻测得更准确一些，应换用“×100”挡，重新测量10．使用多用电表的欧姆挡测电阻时，下列说法正确的是．A．测量前应检查指针是否停在“Ω”刻度线的“∞”处B．每一次换挡，都要重新进行一次调零C．在外电路，电流从红表笔流经被测电阻到黑表笔D．测量时，若指针偏转很小(靠近∞附近)，应换倍率更大的挡进行测量11．如图所示是伏安法测电阻的部分电路，开关先后接通a和b时，观察电压表和电流表示数的变化。
高中物理电学实验习题大全(含答案)
电学实验测定金属的电阻率1.在“测定金属的电阻率”的实验中，所测金属丝的电阻大约为5，先用伏安法测出该金属丝的电阻，然后根据电阻定律计算出该金属材料的电阻率。
用米尺测出该金属丝的长度L，用螺旋测微器测量该金属丝直径时的刻度位置如图所示。
(1)从图中读出金属丝的直径为______________mm。
(2)实验时，取来两节新的干电池、开关、若干导线和下列器材：A．电压表0～3 V，内阻10 kB．电压表0～15 V，内阻50 kC．电流表0～0.6A，内阻0.05D．电流表0～3 A，内阻0.01E．滑动变阻器，0～10F．滑动变阻器，0～100①要较准确地测出该金属丝的电阻值，电压表应选_______________，电流表应选______________，滑动变阻器选_____________(填序号)。
②实验中，某同学的实物接线如图所示，请指出该实物接线中的两处明显错误。
错误l：_____________________________；错误2：_____________________________。
2.为了测量某根金属丝的电阻率，根据电阻定律需要测量长为L的金属丝的直径D.电阻R。
某同学进行如下几步进行测量：（1）直径测量：该同学把金属丝放于螺旋测微器两测量杆间，测量结果如图，由图可知，该金属丝的直径d= 。
（2）欧姆表粗测电阻，他先选择欧姆×10档，测量结果如图所示，为了使读数更精确些，还需进行的步骤是。
A.换为×1档，重新测量B.换为×100档，重新测量C.换为×1档，先欧姆调零再测量D.换为×100档，先欧姆调零再测量（3）伏安法测电阻，实验室提供的滑变阻值为0～20Ω，电流表0～0.6A（内阻约0.5Ω），电压表0～3V（内阻约5kΩ），为了测量电阻误差较小，且电路便于调节，下列备选电路中，应该选择。
3.在测定金属电阻率的实验中，某同学连接电路如图（a）所示．闭合开关后，发现电路有故障（已知电源、电表和导线均完好，电源电动势为E）：（1）若电流表示数为零、电压表示数为E，则发生故障的是断路．（填“待测金属丝”、“滑动变阻器”或“开关”）．（2）实验中用螺旋测微器测得金属丝的直径如图（b）所示，其示数D=mm．4.测得接入电路的金属丝的长度为L,金属丝的直径d，已知其电阻大约为25Ω．(1)在用伏安法准确测其电阻时，有下列器材供选择，除必选电源（电动势1.5V，内阻很小)、导线、开关外，电流表应选，电压表应选，滑动变阻器应选。
高中物理电学实验题
物理试题分类汇编——电学实验（全国卷1）23．（16分）一电流表的量程标定不准确，某同学利用图1所示电路测量该电流表的实际量程mI 。
所用器材有：量程不准的电流表1A ，内阻1r =10.0Ω，量程标称为5.0mA ；标准电流表2A ，内阻2r =45.0Ω，量程1.0mA ；标准电阻1R ，阻值10.0Ω；滑动变阻器R ，总电阻为300.0Ω；电源E ，电动势3. 0V ，内阻不计；保护电阻2R ；开关S ；导线。
（1）在实物图上画出连线。
（2）开关S 闭合前，滑动变阻器的滑动端c 应滑动至 端。
（3）开关S 闭合后，调节滑动变阻器的滑动端，使电流表1A 满偏；若此时电流表2A 的读数为2I ，则1A 的量程mI = 。
（4）若测量时，1A 未调到满偏，两电流表的示数如图3所示，从图中读出1A 的示数1I = ，2A 的示数2I = ；由读出的数据计算得mI = 。
（保留3位有效数字）（5）写出一条提高测量准确度的建议： 。
【答案】⑴如图 ⑵阻值最大⑶1212)(r r R I I m +=⑷6.05mA 【解析】⑵在滑动变阻器的限流接法中在接通开关前需要将滑动触头滑动到阻值最大端⑶闭合开关调节滑动变阻器使待测表满偏，流过的电流为Im 。
根据并联电路电压相等有)(1221R r I r I m +=得1212)(r r R I I m +=⑷待测表未满偏有)(12211R r I r I +=，将A2的示数0.66mA 和其他已知条件代入有63.310)4510(66.0)(12121=+⨯=+=r r R I I Ma 但图中A1的示数3.0mA 量程为5.0mA ，根据电流表的刻度是均匀的，则准确量程为6.05mA （全国卷2）23.(13分）如图，一热敏电阻RT 放在控温容器M 内：○A 为毫安表，量程6mA ，内阻为数十欧姆；E 为直流电源，电动势约为3V ，内阻很小；R 为电阻箱，最大阻值为999.9Ω；S 为开关。
高中物理《电学实验》专题经典试题
物理选修3-1第4-5章《电学实验》专题练习一、电表的使用及读数方法1．如图7－3－1甲是学生实验用的有两个量程的电流表刻度盘，当用“＋”和“－0.6”两接线柱时，能测量的最大电流是________A，对应刻度盘上每一小格代表________A，图中表针示数为________A；当使用电流表的“＋”和“－3”两接线柱时，对应刻度盘上每一小格代表________A，图中表针示数为________A.图乙为学生实验用的两个量程的电压表刻度盘，当使用较小量程时，测量电压最大值不得超过________V，每小格表示________V，图中指针示数________V；若使用的是较大量程时，则表盘刻度每小格表示________V，图中指针示数________V.二、伏安法测电阻，等效替代的方法来测电阻，电表内阻的测量2．用伏安法测电阻，可采用7－3－2所示的甲、乙两种接法．如所用电压表内阻为5 000 Ω，电流表内阻为0.5 Ω.(1)当测量100 Ω左右的电阻时，宜采用________电路．(2)现采用乙电路测量某电阻的阻值时，两电表的读数分别为10 V、0.5 A，则此电阻的测量值为______Ω，真实值为________Ω.3、要测量一个未知电阻Rx的阻值(阻值约为4 Ω)，现有如下器材：读数不准的电流表A(满偏电流约为0.6 A)，滑动变阻器R(最大阻值20 Ω)，电阻箱R1(最大阻值 99.9 Ω)，电源E1(电动势为2 V，内阻不计)，单刀单掷开关S1，单刀双掷开关S2，导线若干．现要求尽量精确地测量Rx的阻值．(1)画出实验电路图； (2)写出主要实验步骤．4、某电压表的内阻在20 kΩ～50 kΩ之间，现要测量其内阻，实验室提供下列可供选用的器材：待测电压表V(量程3 V)、电流表A1(量程200 μA)、电流表A2(量程5 mA)、电流表A3(量程0.6A)、滑动变阻器R(最大值1 kΩ)、电源E(电动势4 V)，开关S.(1)所提供的电流表中，应选用________．(2)为了减小误差，要求测量多组数据，试画出符合要求的电路图．三、测定金属的电阻率5．一位电工师傅为测量某电线厂生产的铜芯电线的电阻率，他截取了一段用米尺测出长度为L的电线，用螺旋测微器测量电线直径为D，它的刻度位置如图7－4－3所示，用多用电表测其电阻发现阻值小于1 Ω.为提高测量的精度，他用图7－4－2器材中的元件，设计了一个电路，重新测量这段导线(下图中用R x表示)的电阻图7－4－2A．电源E：电动势为3.0 V，内阻不计：量程为0～3.0 V，内阻约为2 kΩB．电压表V1：量程为0～15.0 V，内阻约为6 kΩC．电压表V2D．电流表A：量程为0～0.6 A，内阻约为1 Ω1：量程为0～3.0 A，内阻约为0.1 ΩE．电流表A2F．滑动变阻器R1：最大阻值5 Ω，额定电流2.0 AG．滑动变阻器R2：最大阻值1 kΩ，额定电流1.0 AH．开关S一个，导线若干(1) 从图7－4－3中读出螺旋测微器测得电线的直径D的读数如图7－4－3，则读数为________ mm.(2)实验时电压表选________；电流表选________；滑动变阻器选_____ __(填元件符号)．(3)请设计合理的测量电路，把电路图画在作图框中，在图中表明元件符号．(4)在实物图7－4－2中用笔画线替代导线连接元件．(5)某次测量时，电压表示数为U，电流表示数为I，则该铜芯电线材料的电阻率的表达式为ρ＝____ ____.四、描绘小灯泡的伏安特性曲线6．在“描绘小灯泡的伏安特性曲线”的实验中，可供选择的实验仪器如下：小灯泡L，“3.8 V、0.3 A”电压表V，量程0～5 V，内阻5 kΩ，量程0～100 mA，内阻4 Ω电流表A1电流表A，量程0～500 mA，内阻0.4 Ω2滑动变阻器R1，最大阻值10 Ω，额定电流1.0 A滑动变阻器R 2，最大阻值5 Ω，额定电流0.5 A 直流电源E ，电动势约为6 V ，内阻约为0.5 Ω(1)在上述器材中，滑动变阻器应选 ;电流表应选 . (2)在虚线框内画出实验的电路图，并在图中注明各元件的符号。
高中物理电学实验及参考答案
电学实验(一)(时间:９０分钟满分:１００分)1.如图是“探究串联电路电流特点”的实验电路图:(1)实验中，选择两个小灯泡的规格应该是_______的(填“相同”或“不相同”)。
(2)下表是某同学实验中的一组数据:指出上述表格所记录的数据中，明显错误的数值是_______，造成错误的原因是__________________ 。
(3)实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因是( )A.通过灯泡的电流小B.灯泡的灯丝断了C.灯丝的电阻小D.小灯泡靠近负极2.【探究名称】探究并联电路中电流的关系:【提出问题】如图所示的并联电路中,流过A、B、C各处的电流之间可能有什么关系？【设计实验与进行实验】⑴按图所示连接电路；⑵把电流表分别接入到电路中的A、B、C处,测出它们的电流,填入下表；⑶为了防止个别偶然因素的影响,我们可以采用以下两种方法之一，重复上面实验步骤.方法一:改变电源电压方法二:更换其中一条支路中的电阻(阻值不同)【分析与论证】⑴在拆接电路时,开关必须______；⑵上面设计的表格中存在的不足之处是:__________________；⑶表格补充完整后，通过对上面数据的分析,后面两次实验是采用方法_____进行的,可以得出结论:并联电路干路中的电流等于________________________.3.小明同学按如图所示的电路进行实验，实验中电阻R1保持不变，三次调整滑动变阻器R2的阻值，得到如下表所示的实验数据:(1)分析电流表A1、A2的示数，可得出；(2)分析电压表V l、V2的示数，可得出。
4.小松在做“连接串联电路”的实验中，不慎把电路中一个灯泡的玻璃打碎了。
此时，她惊奇的发现:这个小灯泡几乎不发光，可另一个灯泡不仅没熄灭，反而更亮了。
小松对此产生了疑问:(1)玻璃碎了以后，小灯泡仍有电流通过，灯丝却几乎不发光，那么玻璃外壳究竟起什么作用呢?请说出你的看法。
高中物理【电学实验基础】典型题(带解析)
高中物理【电学实验根底】典型题1.如下图,其中电流表A的量程为0.6 A,表盘均匀划分为30个小格,每一小格表示0.02 A；%的阻值等于电流表内阻的;；&的阻值等于电流表内阻的2倍.假设用电流表A 的表盘刻度表示流过接线柱1的电流值,那么以下分析正确的选项是_____________________ .A.将接线柱1、2接入电路时,每一小格表示0・04AB.将接线柱1、2接入电路时,每一小格表示0.02 AC.将接线柱1、3接入电路时,每一小格表示0.06AD.将接线柱1、3接入电路时,每一小格表示0.01A解析：选C,当接线柱1、2接入电路时,R与电流表并联,由于拈二争,可知流过R的电流为流过电流表电流的2倍,所以1.2接线柱间的电流为通过电流表电流的3倍, 所以每一小格是原来的3倍,即为0.06 A,所以A、B错误；当接线柱1、3接入电路时, 电流表与R并联,然后再与此串联,串联电阻对电流无影响,与1. 2接入电路的效果-样,所以每一小格表示0.06 A, C正确,D错误.2.写出如下图的游标卡尺和螺旋测微器的读数:⑴游标卡尺的读数为mm；⑵螺旋测微器的读数为mm.解析：⑴由图甲所示游标卡尺可知,主尺示数是l.o cm = 10 mm,游标尺示数是0X0.05 mm = 0.00 imib 游标卡尺示数为10 mm + 0.00 mm = 10.0() mm.⑵由图乙所示螺旋测微器可知,固定刻度示数为 3.5 mm,可动刻度示数为35.3X0.01 mm =0.353 imib 螺旋测微器示数为3.5 mm + 0.353 mm = 3.853 nun.答案：〔1〕10.00 〔2〕3.8533.如图甲所示为某次测量时电压表的刻度盘的情形,假设当时使用的是该表的.〜3 V量程,那么电压表读数为V,假设当时使用的是该表的.〜15 V量程,那么电压表读数应为V；如图乙所示的电阻箱的读数为甲乙解析：0~3 V量程最小刻度是0.1 V,要向下估读一位,读LI5 V〔由于最后一位是估读的,有偶然误差,读成114 ~L16V都算正确〕.0 ~ 15 V量程最小刻度为0.5 V,只要求读到0.1 V这一位,所以读5.7 V〔5.6 ~5.8 V都算正确〕.图乙中的电阻箱有6个旋钮,每个旋钮上方都标有倍率,将每个旋钮上指针所指的数值〔都为整数〕乘以各自的倍率,从最高位依次往下读,即可得到电阻箱的读数为84 580.2 Q答案：1.15〔1.14—1.16 均可〕5.7〔5.6〜5.8 均可〕84 580.24.有一只满偏电流A=5 mA,内阻&=400.的电流表G假设把它改装成量程为10 V 的电压表,应联一个.的分压电阻,该电压表的内阻为假设把它改装成量程为3 A的电流表,应___________ 联一个.的分流电阻,该电流表的内阻为 _______解析：改装成电压表时应串联一个分压电阻.由欧姆定律符U=1/+拈〕,分压电阻R]二%二一Q - 400.=1 600 Q,该电压表内阻〃、二仁十处二2 000 £1改装成电g 5 X10"流表时应并联一个分流电阻,由并联电路两端电压相等得人%二〔/・4〕〃2.分流电阻Rl =] 5X10 3X400 R,R [ R—2-Rg = -------------- ---- Q = 0.668 Q.该电流表内阻Rx = -=十=0.667 Q.7 - /g 3 - 5X10/答案：串 1 600 2 000 并0.668 0.6675.某同学用伏安法测定待测电阻&的阻值〔约为10 k.〕,除了必、开关S、导线外, 还有以下器材供选用：A.电压表〔量程0〜IV,内阻约10 k.〕B.电压表〔量程.〜10 V,内阻约100k.〕C.电流表〔量程0〜1mA,内阻约30.〕D.电流表〔量程0〜0.6 A,内阻约0.05 Q〕E.电源(电动势1.5V,额定电流0.5A,内阻不计)F.电源(电动势12 V,额定电流2A,内阻不计)G.滑动变阻器&(阻值范围.〜10.,额定电流2 A)⑴为使测量尽量准确,电压表选用,电流表选用,电源选用 .(均填器材的字母代号)(2)画出测量几阻值的实验电路图.(3)该同学选择器材、连接电路和操作均正确,从实验原理上看,待测电阻测量值会其真实值(填“大于〞“小于〞或“等于"),原因是_____________________________________ .解析：(1)假设电源选用E,那么通过对的最大电流为0.15 mA,两个电流表均无法准确测量,故电源应选用F.由此可知电路中的最大电流约为1.2 mA,故电流表选用C.电压表内阻应尽可能与被测电阻阻值相差大一些且量程接近电源电压,故电压表选用B.(2)由于待测电阻阻值较大,所以电流表应采用内接法.滑动变阻器的阻值范围很小, 应采用分压接法,实验电路图如下图.(3)由于电流表采用内接法,电压表测出的电压为&与电流表串联后两端电压,U ^>U 实,而R 二号,所以K测〉R实.答案：(1)B C F (2)见解析图(3)大于电压表的读数大于待测电阻两端的实际电压6.用一段长80 cm的金属丝做“测定金属的电阻率〞的实验.(1)用多用电表粗测电阻丝的电阻,测量值约为6.0(2)用螺旋测微器测量金属丝的直径,结果如图甲所示,由此可知金属丝直径的测量结果为mm.〔3〕在用电压表和电流表测金属丝的电阻时,提供以下供选择的器材：A.直流电源〔电动势约为4.5V,内阻很小〕B.电压表〔量程3 V,内阻约3kH〕C.电压表〔量程15V,内阻约15kQ〕D.电流表〔量程0.6 A,内阻约0.125 Q〕E.电流表〔量程3 A,内阻约0.025 Q〕F.滑动变阻器〔阻值范围.〜15.,最大允许电流1A〕G.滑动变阻器〔阻值范围0—200.,最大允许电流2A〕H.开关、导线假设干要求操作简便且能保证测量准确度,在供选择的㈱材中,电流表应选择,电压表应选择,滑动变阻器应选择.〔均填字母代号〕〔4〕根据上面选择的器材,在图乙中完成实验电路的连接.解析：〔2〕螺旋测微器固定刻度读数为0.5 mm,可动刻度的读数为0.01X43.4 mm=0.434 mm,所以最终读数为：0.5 mm + 0.434 mm = 0.934 mm,由于需要估读,故0.932 ~0.936 nun均可.〔3〕选择电表时,要使指针偏转尽量大一些,在其满刻度的;左右偏转比拟准确,故电压表选择B,电流表选择D,待测电阻6.左右,为了便于调节,因此选择阻值范围0 ~ 15. 的滑动变阻器F即可.〔4〕待测电阻较小,因此滑动变阻器应采用限流接法,电流表应采用外接法,其实物图答案：〔2〕0.934〔0.932〜0.936 均可〕〔3〕D B F〔4〕见解析图7.某实验小组要精确测定一个额定电压为3 V的LED灯正常工作时的电阻,该灯正常工作时电阻大约为300电学符号与小灯泡电学符号相同.实验室提供的器材有；A.电流表Ai〔量程为15 mA,内阻Rxi约为10.〕B.电流表A2〔量程为2 mA,内阻R A2=20Q〕C.定值电阻拈= 10.D.定值电阻76=1980.E.滑动变阻器R〔0〜20 Q〕一个F.电压表V〔量程为15 V,内阻Av约为3 kO〕G.蓄电池E〔电动势为4 V,内阻很小〕H.开关S一个〔1〕要完成实验,除蓄电池、开关、滑动变阻静外,还需选择的器材有〔填写器材前的字母编号〕.〔2〕请在虚线框内画出实验电路图.•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••・•・(3)写出测量LED灯正常工作时的电阻表达式R x=,说明式中题目未给出的各物理量的意义： ______________________________________________________________________________ .解析：〔1〕要精确测定额定电压为3 V的LED灯正常工作时的电阻,需测量LED灯两端的电压和通过LED灯的电流,由于电压表V的量程偏大,测量误差较大,不能用电压表V测量LED灯两端的电压,可以将电流表A2与定值电阻&串联改装为电压表测量电压；LED灯正常工作时的电流在10 mA左右,可以用电流表4测量通过LED灯的电流.LED E(2)由于滑动变阻器阻值远小于LED灯的电阻,所以滑动变阻器采用分压式接法.电路图如下图.⑶根据闭合电路欧姆定律知,LED灯两端的电压U = h(Ri + Rxi),通过LED灯的电流U Iz{Rl + R42)/二2h,所以LED灯正常工作时的电阻R x = j =-——-Ju /2分别为电流表Al. A2 n - h的读数.答案：⑴ABD⑵如解析图所示⑶罕詈/一分别为电流表d、A2的读数8.某同学用伏安法测量导体的电阻,现有量程为3 V、内阻约为3 k.的电压表和量程为0.6A、内阻约为0」.的电流表.采用分压电路接线,图1是实物的局部连线图,待测电阻为图2中的拈,其阻值约为5 Q.(1)测风阻值的最优连接方式为导线①连接(填切〞或冲〞)、导线②连接 (填“c〞或“〞).(2)正确接线测得实验数据如下表,用作图法求得R的阻值为Q.UN0.400.80 1.20 1.60 2.00 2.40Z/A0・090.190.270.350.440.53(3)图2中&与Q是材料相同、厚度相等、外表为正方形的两导体,及的边长是拈的古,假设测处的阻值,那么最优的连线应选________ (填选项).A.①连接叫②连接cB.①连接.,②连接dC.①连接心②连接.D.①连接心②连接d解析：(1)因电压表的内阻远大于待测电阻的阻值,故采用电流表外接法,又知滑动变阻器采用分压电路接线,故测R阻值的最优连接方式为导线①连接〃.导线②连接⑵作图如下图,那么Rk等二黄.二4.4..⑶根据电阻定律可得A二,齐二方故处二拈,要测&的阻值,与测量拈一样,最优的连线应①连接明②连接d,故B正确.答案：(IM d⑵图见解析4.4〜4.7 (3)B9.某同学改装和校准电压表的电路图如下图,图中虚线框内是电压表的改装电路.(1)表头G满偏电流为100 N A,表头上标记的内阻值为900 Q/卜4和R是定值电阻.利用品和表头构成1 mA的电流表,然后再将其改装为两个量程的电压表.假设使用.、力两个接线柱,电压表的量程为IV;假设使用a、c两个接线柱,电压表的量程为3 V.那么根据题给条件,定值电阻的阻值应选〃尸Q, R1=n, R3= _____________________________________________________ a(2)用量程为3 V,内阻为2 500 <1的标准电压表0对改装表3 V挡的不同刻度进行校准.所用电池的电动势E为5 V；滑动变阻器R有两种规格,最大阻值分别为50.和5 ko. 为方便实验中调节电压,图中R应选用最大阻值为.的滑动变阻器.(3)校准时,在闭合开关S前,滑动变阻器的滑动端P应靠近____________ (填或“N〞)端.(4)假设由于表头G上标记的内阻值不准,造成改装后电压表的读数比标准电压表的读数偏小,那么表头G内阻的真实值__________ (填“大于〞或“小于〞)900 0.解析：⑴根据题意,修与表头G构成1mA的电流表,那么二(1-4寐1,得〃产100 .；假设使用.、力两个接线柱,电压表的量程为IV,那么R?二出产二910 Q ：假设使用a、c两个接线柱,电压表的量程为3 V,那么心」"产 .以二2 00() Q.(2)电压表与改装电表并联之后,电阻小于2 500 Q,对于分压式电路,要求滑动变阻器的最大阻值小于并联局部,同时还要便于调节,故滑动变阻器选择小电阻,即选择50.的电阻.⑶在闭合开关S前,滑动变阻器的滑动端P应靠近M端,使并联局部分压为零,起到保护作用.(4)改装后电压表的读数比标准电压表的读数偏小,说明通过表头G的电流偏小,那么实际电阻偏大,故表头G内阻的真实值大于900 a答案：⑴100 910 2 000 (2)50 ⑶M (4)大于10.某同学利用如图⑶所示的电路测量一微安表(量程为100 piA,内阻大约为2 500 Q) 的内阻.可使用的器材有：两个滑动变阻器R、4(其中一个阻值为20.,另一个阻值为2 000.)；电阻箱七(最大阻值为99 999.9 O).电源£(电动势约为1.5 V)；单刀开关和S2.C. D分别为两个滑动变阻器的滑片.(1)按原理图⑶将图(b)中的实物连线.(2)完成以下填空：①拈的阻值为.俅“20〞或“2 000〞).②为了保护微安表,开始时将Ri的滑片C滑到接近图⑶中滑动变阻器的端(填“左〞或"右〞)对应的位置；将此的滑片O置于中间位置附近.③将电阻箱心的阻值置于2 500.0.,接通号.将拈的滑片置于适当位置,再反复调节 %的滑片.的位置.最终使得接通S2前后,微安表的示数保持不变,这说明Sz接通前8 与.所在位置的电势(填“相等〞或“不相等〞).④将电阻箱氏和微安表位置对调,其他条件保持不变,发现将R,的阻值置于2 601.0 Q 时,在接通S2前后,微安表的示数也保持不变.待测微安表的内阻为.(结果保存到个位).⑶写出一条提升测量微安表内阻精度的建议:解析：(1)根据原理图(a),将图(b)中的实物连线如下图.(2)①滑动变阻器R在实验中为限制电路,且为分压接法,应选总阻值小的滑动变阻器, 故R1的阻值为20 a②为了保护微安表,&闭合时,微安表上的电压为零,故开始时应将R的滑片C滑到滑动变阻器的左端.③接通S2前后,微安表的示数保持不变,说明S2闭合后,没有电流流过S2,故B、D 两点的电势相等.@实验过程中,由于测量电路,即由此、&组成的电路的阻值很大,可认为测量电路两端的电压不变,故四与兄互换后通过心、心和⑭的电流不变,电路如下图.由于艮O两点的电势相等,对于图甲,八/e2二/水,hRzi=/zRf二:Azi K对于图乙,/山以二〃'所以&A 二返就i 二5 500 X 2 601.= 2550.・⑶提升测微安表内阻的精度,可减小系统误差,如调节Q上的分压,尽可能使微安表接近满量程.答案：〔1〕见解析图〔2〕①20②左③相等④2 550⑶调节拈上的分压,尽可能使微安表接近满量程。
人教版高二物理选修3-1各章节单元测试卷 2.4电学实验(带答案)
2.4 电学实验实验题（本大题共10小题，每小题11分，共110分。
）1．为了测定电阻的阻值，试验室提供下列器材：待测电阻R（阻值约为100Ω））、滑动变阻器R1（0～100Ω）、滑动变阻器R2（0～10Ω）、电阻箱R0（0～9999.9Ω）、理想电流表A（量程50mA）、直流电源E（3V，内阻忽略）、导线、电键若干．（1）甲同学设计（a）所示的电路进行实验．①请在图（b）中用笔画线代替导线，完成实物电路的连接．②实验操作时，先将滑动变阻器的滑动头移到（选填“左”或“右”）端，再接通开关S；保持S2断开，闭合S1，调滑动变阻器使电流表指针偏转至某一位置，并记下电流I1．③断开S1，保持滑动变阻器阻值不变，调整电阻箱R0阻值在100Ω左右，再闭合S2，调节R0阻值使得电流表读数为时，R0的读数即为电阻的阻值．（2）乙同学利用电路（c）进行实验，改变电阻箱R0值，读出电流表相应的电流I，由测得的数据作出1/I-R0图象如图（d）所示，图线纵轴截距为m，斜率为k，则电阻的阻值。
【答案】（1）①如图；②左；③I1（2）m k2．（1）在练习使用多用电表时，某同学将选择开关拨至“×10”挡时，欧姆表的内部结构可简化为图甲中虚线框内的电路，欧姆表已经进行了必要的调零．该同学想用一个电阻箱R x 较精确地测出该电路中电源的电动势E和该倍率下完成调零后欧姆表的内阻R内（即R g+R0+r），他的操作步骤是：a．将欧姆表与电阻箱R x连成图甲所示的闭合电路；b．改变电阻箱阻值，记下电阻箱示数R x和对应的电流表G的示数I；c．将记录的各组R x、I的数据描点在乙图中，得到1/I—R x图线；d．由乙图所作1/I—R x图线，求出电源电动势E和欧姆表内阻R内．图甲中，a表笔的颜色是▲（填红或黑），电源电动势E为▲V，欧姆表内阻R内为▲Ω，电流表G的量程是▲ mA．（2）若该同学将图甲中电流表G并联一个定值电阻，组成一个新的欧姆表（表盘刻度不变），新欧姆表的倍率较改装前欧姆表的倍率▲（填变大、变小或相同）．【答案】（1）黑；8；160；50；（2）变小．3．（1）多用电表测未知电阻阻值的电路如图（a）所示，电池的电动势为E、内阻为r，R0为调零电阻，R g为表头内阻，电路中电流I与待测电阻的阻值R x关系图象如图（b）所示（用R0表示调零电阻有效阻值即可），则该图象的函数关系式为_____________________（要求用以上各量表示）（2）下列根据图（b）中I-R x图线做出的解释或判断中正确的是（）A ．用欧姆表测电阻时，指针指示读数越大，测量的误差越小B ．欧姆调零的实质是通过调节R 0，使R x =0时电路中的电流I =I gC ．R x 越小，相同的电阻变化量对应的电流变化量越大，所以欧姆表的示数左密右疏D ．测量中，当R x 的阻值为图（b ）中的R 2时，指针位于表盘中央位置的左侧（3）由I -R x 图线知，欧姆表内电源电动势为 ；（4）某同学想通过另一个多用电表中的欧姆挡，直接去测量某电压表（量程10 V ）的内阻（大约为几十千欧），欧姆挡的选择开关拨至倍率______挡（填×1 ，×1k ，×10k ）．先将红、黑表笔短接调零后，选用图c 中________（填“A”或“B”）方式连接．在本实验中，如图d 所示，某同学读出欧姆表的读数为______【答案】（1）0g XI E r R R R =+++；（2）BCD ；（3）1R I g ；（4） 1 k ⨯；A ；40k Ω； 4． 在“描绘小灯泡的伏安特性曲线”实验中，使用的小灯泡规格为“6V ，3W”，其他可供选择的器材有：电压表V 1(量程6V ，内阻约为20kΩ)电压表V 2(量程20V ，内阻约为60kΩ)电流表A1(量程3A，内阻约为0.2Ω) 电流表A2(量程0.6A，内阻约为1Ω)变阻器R1(0～1000Ω，允许最大电流为0.5A) 变阻器R2(0～20Ω，允许最大电流为2A)学生电源E(6～8V) 开关S及导线若干（1）实验中要求电压表在0～6V范围内读取并记录下10组左右不同的电压值U和对应的电流值I，以便作出伏安特性曲线，在上述器材中，电流表应选用，电压表应选，变阻器应选用。
高考物理电学实验专题训练及参考答案
高考物理电学实验专题训练一、实验题1.某同学使用如图甲所示器材测定小灯泡在不同电压下的阻值,已知小灯泡标有“2.5V,1.25W”字样,备选滑动变阻器有两种规格,1R 标有“10Ω,2A”,2R 标有“100Ω,0.2A”。
现要求小灯泡两端电压从零开始,并能测量多组数据。
(1)为使操作更为方便,滑动变阻器应选用___________(填“1R ”或“2R ”)。
(2)在答题纸上将实物图补充完整。
(3)图乙为根据实验数据作出的一条I U 图线,从图中求出小灯泡正常工作时的阻值大小为____________Ω(结果保留两位有效数字),考虑电表对线路的影响,此阻值比小灯泡的实际阻值偏___________(填“大”或“小”)。
2.在"描绘小灯泡的伏安特性曲线"实验中,小灯泡的额定电压为2.5V,额定功率为0.5W,此外还有以下器材可供选择:A.直流电源3V(内阻不计)B.直流电流表0~300mA(内阻约为5Ω)C.直流电流表0~3A(内阻约为0.1Ω)D.直流电压表0~3V(内阻约为3k Ω)E.滑动变阻器100Ω,0.5AF.滑动变阻器10Ω,2AG.导线和开关实验要求小灯泡两端的电压从零开始变化并能进行多次测量.(1)实验中电流表应选用__________,滑动变阻器应选用__________;(均填写仪器前的字母)(2)在图所示的虚线框中画出符合要求的实验电路图(虚线框中已将所需的滑动变阻器画出,请补齐电路的其他部分,要求滑片P向b端滑动时,灯泡变亮);-图线如图所示.由此可知,当电压为0.5V时,小灯泡的灯丝电阻(3)根据实验数据,画出的小灯泡I U是__________Ω。
(4)根据实验测量结果可以绘制小灯泡的电功率P随其两端电压U或电压的平方2U变化的图象,在图中所给出的甲、乙、丙、丁图象中可能正确的是__________.(选填"甲""乙""丙""丁")3.某同学利用如图所示的电路测量一微安表量程为100Aμ，内阻为几千Ω的内阻，可使用的器材有：两个电阻箱R（最大阻值为99999.9Ω）和B R(最大阻值为99999.9Ω)；A电源E(电动势约为1.5V，内阻不计：单刀开关S和2S，完成下列实验步骤中的填1空：①为了保护微安表，开始时将电阻箱A的阻值调至最大；②闭合1S，2S，逐步减小电阻箱A的阻值，使微安表满偏，此时电阻箱A的读数为12000.6Ω；③断开1S，将电阻箱A的读数调整为4.000.2Ω，将电阻箱B的阻值调至______选填“最大”或“最小”，再闭合1S和2S，然后调整电阻箱B的阻值，使微安表重新达到满偏，这时电阻箱A两端的电压与②中相比______选填“改变”或“不变；④此时电阻箱B的读数为1450.6Ω，则由此可知待测微安表的内阻为______Ω，电源的电动势为______电动势的结果保留三位有效数字。
高中物理电学实验题总结试题及答案
高中物理电学实验题总结一、选择题I=300μA,内阻R g=100 Ω，可1. 图示为简单欧姆表原理示意图，其中电流表的偏电流R变电阻R的最大阻值为10 kΩ，电池的电动势E=1.5 V,内阻r=0.5 Ω，图中与接线柱A相连的表笔颜色应是色，接正确使用方法测量电阻R x的阻值时，指针指在刻度盘的正中央，则R x= kΩ.若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述R x其测量结果与原结果相比较（填“变大”、“变小”或“不变”）。
2.某同学通过查找资料自己动手制作了一个电池。
该同学想测量一下这个电池的电动势 E 和内电阻r，但是从实验室只借到一个开关、一个电阻箱（最大阻值为9.999Ω，科当标准电阻用）一只电流表（量程R I=0.6A,内r=Ω）和若干导线阻0.1g①请根据测定电动势E内电阻r的要求，设计图4中器件的连接方式，画线把它们连接起来。
靠他网网址：靠他网微信号：kaotawangdayi 咨询电话：4000-498-809②接通开关，逐次改变电阻箱的阻值R，读处与R对应的电流表的示数I,并作记录当电阻箱的阻值 2.6R=Ω时，其对应的电流表的示的倒数1 I ;数如图5所示。
处理实验数据时首先计算出每个电流值I再制作R-1I坐标图，如图6所示，图中已标注出了（1,RI）的几个与测量对应的坐标点，请你将与图5实验数据对应的坐标点也标注在图6中上。
③在图6上把描绘出的坐标点练成图线④根据图6描绘出的图线可得出这个电池的电动势E= V,内电阻r=Ω。
）3. 某同学利用多用电表做了以下实验：（1）使用多用电表测电阻，他的主要实验步骤如下①把选择开关扳到“×100”的欧姆挡上；②把表笔插入测试插孔中，先把两根表笔相接触，旋转欧姆调零旋钮，使指针指在电阻刻度的零位上；③把两根表笔分别与某一待测电阻的两端相接，发现这时指针偏转较小；④换用“×10”的欧姆档，随即记下欧姆数值；⑤把表笔从测试笔插孔中拔出后，就把多用表放回桌上原处，实验完毕。
高二物理试卷含答案电学实验题02
电学实验题02一、仪器的读数问题（1）多用表的读数问题、电路故障判断1.某照明电路出现故障，其电路如下左图所示，该电路用标称值12V的蓄电池为电源，导线及其接触完好。
维修人员使用已调好的多用表直流50V挡检测故障。
他将黑表笔接在c点，用红表笔分别探测电路的a、b 点。
①断开开关，红表笔接a点时多用表指示如题6图2所示，读数为 V，说明正常（选填：蓄电池、保险丝、开关、小灯）。
②红表笔接b点，断开开关时，表针不偏转，闭合开关后，多用表指示仍然和上右图相同，可判断发生故障的器件是。
（选填：蓄电池、保险丝、开关、小灯）（2）螺旋测微器、游标卡尺的读数问题、电阻率的测定2.现有一合金制成的圆柱体，为测量该合金的电阻率，现用伏安法测圆柱体两端之间的电阻，用螺旋测微器测量该圆柱体的直径，用游标卡尺测量该圆柱体的长度。
螺旋测微器和游标卡尺的示数如图（a）和图（b）所示。
（1）由上图读得圆柱体的直径为 mm，长度为 cm。
（2）若流经圆柱体的电流为I，圆柱体两端之间的电压为U，圆柱体的直径和长度分别为D、L，测得D、L、I、U表示的电阻率的关系式为ρ= 。
（3）电压表的读数问题、滑动变阻器的分压式接法与限流式接法3.某同学设计的可调电源电路如图（a）所示，R0为保护电阻，P为滑动变阻器的滑片，闭合电键S。
①用电压表测量A、B两端的电压：将电压表调零，选择0~3V，档，示数如图（b），电压值为 V。
②在接通外电路之前，为了保证外电路的安全，滑片P应先置于端。
③要使输出电压U变大，滑片P应向端滑动。
④若电源电路中不接入R0，则在使用过程中，存在的风险（填“断路”或“短路”）。
二、伏安法测电阻4.现要测量一个未知电阻R x的阻值，除R x外可用的器材有：多用的电表（仅可使用欧姆挡）；一个电池组E（电动势6V）；一个滑动变阻器R（0~20，额定电流1A）；两个相同的电流表G（内阻R g=1000，满偏电流I g=100μA）；两个标准电阻（R1=29000，R2=0.1）；一个电键S、导线若干。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、图示的电路中，由于某一电阻发生短路或断
路，使A灯变暗，B灯变亮，则故障可能是
（）
A．R1短路B．R2断路
C．R3断路D．R4短路
2、两只电压表V1和V2是由完全相同的电流表改装而成的，V2的量程为5V，V1的量程为15V，为了测量15—20V的电压，把V1 、V2串联起来使用，在这种情况下（）
A．V1和V2读数相等
B．V1和V2两表指针偏转角相等
C．V1和V2的读数之比等于电压表的内阻之比
D．V1和V2的指针偏转角度之比等于两个电压表的内阻之比
3、若将两个电源的U—I关系图象画在同一直角坐标系上，如图。
由图象可得（）
A、E1=E2，内电阻r1 < r2
B、E1=E2，内电阻r1 > r2
C、发生相同电流变化的情况下，电源1的路端电压变化较大
D、发生相同电流变化的情况下，电源2的路端电压变化较大
4、图为万用表欧姆挡的原理示意图，其中电流表的
满偏电流为300μA，内阻r g=100Ω，调零电阻最大
阻值R =50k Ω，串联的固定电阻R 0=50Ω，电池电动势ε=1.5V ．用它测量电阻Rx ，能准确测量的阻值范围是( )
A ．30k Ω～80k Ω
B ．3k Ω～8k Ω
C ．300Ω～800Ω
D ．30Ω～80Ω
5、如图所示，电源内阻和电压表电阻都不知道，当开关S 断开时，V 1的示数为12V ，V 2的示数为6V ；当S 闭合后，V 2的示数为15V ，则（ ）
A 、电源电动势 =20V
B 、电源电动势E=27.5V
C 、电源内阻与电压表V 1电阻之比为1∶6
D 、电源内阻与电压表V 1电阻之比为1∶12
6一只表头的满度电流I g =100μA ，内阻
R g =1kΩ，现将表头改装成安培，伏特两用表，
如
图所示，R 1=10.1Ω，R 2=1.49kΩ
(1)用oa 两端时是什么表？量程多大？
(2)用ob 两端时是什么表？量程多大？
E r R 1
R
2
7、如图所示，已知电源内阻r=2Ω，定值电阻R1=0.5Ω，求:
（1）当滑动变阻器的阻值R2为多大时，电阻R1消耗的功率最大？（2）当滑动变阻器的阻值为多大时，滑动变阻器消耗的功率最大？（3）当滑动变阻器的阻值为多大时，电源输出功率最大？
8、测一个阻值约为25 kΩ的电阻，备有下列器材
A．电流表（量程100μA，内阻2kΩ）
B．电流表（量程500μA，内阻300Ω）
C．电压表（量程10V，内阻100kΩ）
D．电压表（量程50V，内阻500kΩ）
E．直流稳压电源（电动势15V，允许最大电流1A）
F．滑动变阻器（最大电阻1kΩ，额定功率1W）
G．导线若干.
（1）电流表应选，电压表应选.
（2）在方框中画出测量R x的电路图.
（3）用实线表示导线，将图中选定的器材连接成实验电路.
1 BC
2BC
3AD
4B
5AC
6电流表0.01A 电压表15V 7 0 2.5Ω 1.5Ω
8BC 分压内接
+
+。
