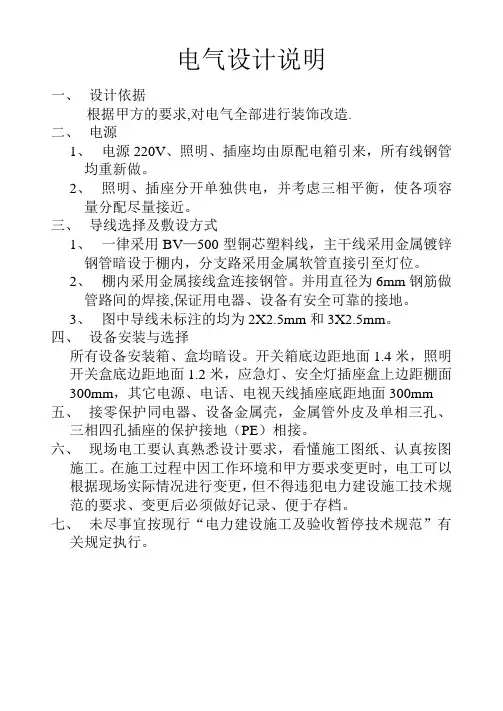

电气设计说明范例

如何写电气设计说明系列10--某电子商城建筑电气方案设计实例摘要：某电子商城为展示销售、办公及其相应配套设施组成的现代化大厦。

总建筑面积103093.3m2。

地下五层，地上十一层，建筑高度为70m。

【建筑概况】某电子商城为展示销售、办公及其相应配套设施组成的现代化大厦。

总建筑面积103093.3m2。

地下五层，地上十一层，建筑高度为70m。

【电气设计说明】1.设计范围(1)变、配电系统；(2)照明配电系统；(3)防雷接地系统；(4)电话系统；(5)综合布线系统；(6)有线电视系统；(7)闭路电视保安监视系统；(8)公共广播系统；(9)LED显示系统；(10)楼宇自控系统；(11)火灾自动报警和联动控制系统。

2.变、配电系统(1)一级负荷：消防用电设备(消防控制室内的火灾自动报警控制器及联动控制台、消防水泵、消防电梯、排烟风机、加压送风机等)、保安监控系统、应急照明及疏散指示等；二级负荷：客梯、生活水泵、排水泵等；三级负荷：其他照明及电力负荷。

(2)负荷估算：本工程用电总设备容量约为：Pe=14720kW；总计算负荷约为Pjs=8338kW，设计变压器总装机容量为11200kVA。

(3)电源：本工程由市政电网引来两路10kV电源供电，两路电源同时工作，互为备用，每路10kV 电源均能承担全部负荷。

高压系统电压等级为10kV，低压系统电压等级为～220V／380V。

(4)本工程设置一处变、配电所，内设四台2000kVA变压器和两台1600kVA变压器。

变压器低压侧母线设置母联断路器，采用单母线分段方式运行，六台变压器采用两台一组的方式，分为三组，每组母联断路器设自投自复／自投不自复／手动三种组合方式转换开关。

其中一组专供空调冷机站用电，冬季无冷负荷时可将该组变压器停止运行；一组主要供地下二层至五层商铺照明及铺位用电，当一台变压器停电时切断铺位用电保证照明用电，铺位用电的切除通过DDC实现。

两段母组自投时应自动断开非保证负荷，以保证变压器对相对重要负荷进行供电。

主进断路器与联络断路器设电气联锁，任何情况下只能合其中的两个断路器。

低压断路器要求设过载长延时、短路短延时脱扣器，部分回路设分励脱扣器。

高低压配电系统采用智能型配电系统以实现自动化管理。

低压配电采用放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷如：冷冻机房、水泵房、电梯机房、电话站、消防中心等设备采用放射式供电；对于一般负荷采用树干式与放射式相结合的方式供电。

本工程的消防动力设备、计算中心、应急照明、计算机设备、电话机房、配变电所用电等采用双电源供电，并在末端互投。

3.照明配电系统(1)主要场所的照度如下：商业300～500Ix办公室100～300Ix餐厅、大厅100～300Ix汽车库75～100Ix娱乐用房150～500Ix冷冻机房、泵房50～100Ix电脑机房150～300Ix走道，库房等50～100Ix(2)光源：一般场所为荧光灯或高效节能型灯具。

(3)商场、车库的照明采用智能型照明管理系统，以实现大空间的照明管理与控制。

(4)本工程主要场所的荧光灯采用电子镇流器，以提高功率因数，减少频闪和噪音。

(5)在变配电所、计算中心、消防控制中心、水泵房、防排烟风机房、走廊、楼梯间、电梯前室、门厅等场所设置应急照明。

在走廊、安全出口、大厅、楼梯间等处设疏散指示灯。

(6)由各层电气小间用线槽配出电缆至在吊顶内的配电箱，再由配电箱配出电源沿结构柱或墙暗敷引下至各接线箱或电表箱；面积大于20m2的专卖店及铺位设电表，小面积的铺位由就近接线箱引线，对每个铺位均提供一路～220V电源，接线箱至各铺位的水平电源线，可敷设在铺位间的隔板内。

4.防雷接地系统(1)本工程按二类防雷设防。

在屋顶设接闪器，利用建筑物结构柱子内的主筋作引下线，利用结构基础内钢筋网作接地装置。

防雷接地、变压器中性点接地及电气设备、信息系统等接地共用统一的接地装置，要求接地电阻不大于1Q，否则应在室外增设人工接地体。

(2)为预防雷电电磁脉冲引起的过电流和过电压，在下列部位装设电涌保护器(SPD)：1)在变压器低压侧装一组SPD。

当SPD的安装位置距变压器沿线路长度不大于10m时，可装在低压主进断路器负载侧的母线上，SPD支线上应设短路保护电器，并且与主进断路器之间应有选择性。

2)在向重要设备供电的末端配电箱的各相母线上，应装设SPD。

上述的重要设备通常是指重要的计算机、楼宇中央监控设备、主要的电话交换设备、UPS电源、中央火灾报警装置、电梯的集中控制装置、集中空调系统的中央控制设备以及对人身安全要求较高的或贵重的电气设备等。

3)对重要的信息设备、电子设备和控制设备的订货，应提出装设SPD的要求。

4)由室外引入或由室内引至室外的电力线路、信号线路、控制线路、信息线路等在其入口处的配电箱、控制箱、前端箱等的引入处应装设SPD。

(3)安全措施：1)本工程低压配电系统接地型式采用TN—S系统，其工作零线和保护地线在接地点后要严格分开。

凡正常不带电而当绝缘破坏有可能呈现电压的一切电气设备金属外壳均应可靠接地。

2)在所有弱电机房、电梯机房、浴室等处做局部等电位连接。

3)本工程采用总等电位连接，将建筑物内保护干线、设备进线总管、建筑物金属构件进行连接。

5.电话系统(1)本工程设直拨电话、传真等用线在电信线内调配。

电话交接间设在地下二层。

(2)直通外线电话，容量估算如表1-5。

直通外线电话数(表l-5）市话电缆容量：总计2600线。

6.综合布线系统(1)本工程设综合布线系统，以支持电话、数据、图文、图像等多媒体业务的需要，信息插座估算如表1—6。

信息插座数表1-6(2)主配线架设在地下二层电话交接间。

电话用干线子系统采用三类大对数电缆，计算机用干线子系统采用光纤；配线子系统采用六类4UTP。

7.有线电视系统(1)本工程设有线电视系统，接收当地的有线电视节目；有线电视电缆由管廊引入地下一层光靖机房，另设卫星电视接收天线，接收卫星电视节目。

卫星电视节目数量由业主方确定。

(2)电视机房设在地下一层，并在屋顶层预留一间作为卫星电视接收机房。

(3)系统采用分配分支分配系统，在各层设分支分配器，供该层电视用户使用。

(4)系统采用邻频传输，用户电平为64-F4dB，要求图像质量不低于四级。

8.闭路电视保安监视系统(1)闭路监视系统主机设备设置在地下一层监控机房内(与消防控制室合用)。

(2)在商业厅内设闭路监视摄像机。

在楼内各出人口、电梯厅、轿箱内设闭路监视摄像机。

(3)主机系统采用数字式图像记录系统，所有摄像点应同时录像，按系统图所示做时序切换。

同时可手动选择某一摄像机进行跟踪、录像。

(4)图像水平清晰度：黑白电视系统不应低于400线，彩色电视系统不应低于270线。

9.公共广播系统(1)本工程设置一套公共广播系统(兼火灾应急广播系统)。

广播机房设在地下一层。

系统采用100V定压输出方式。

(2)广播系统设有电脑音响控制设备。

节目源有镭射唱盘机、CD播放机、双卡连续录音座等设备。

并设有应急广播用话筒。

(3)火灾时，自动或手动打开相关层紧急广播，同时切断背景音乐广播。

紧急广播切换在控制室内完成。

(4)紧急广播设备用扩音机，其容量为广播最大容量的1.5倍。

10.LED显示系统在商业用房各层自动扶梯处设LED显示条幅，传递商业资讯；在室外东墙设LED全彩视屏。

11.楼字自控系统本工程设有建筑设备管理自动化系统，对建筑所属空调、新风、冷热站、电热锅炉等设备的运行、安全状况、能源使用状况及节能等实现综合自动监测、控制与管理和系统。

BAS是基于分布式控制理论而设计的集散系统，通过网络系统将分布在各监控现场的系统控制器联接起来，共同完成集中操作、管理和分散控制的综合自动化系统。

以确保建筑舒适和安全的环境，同时实现高效节能的要求，并对特定事物做出适当反应。

12.火灾自动报警和联动控制系统(1)本工程消防控制室设在一层。

对全楼火灾信号和消防设备进行监视及控制。

消防控制室内设火灾自动报警控制器、消防联动控制台、消防广播、中央电脑、显示器、打印机、电梯运行监控盘及消防对讲电话、专用电话、UPS等设备。

(2)在办公室、会议室、商业厅、设备机房、楼梯间、走廊等场所设感烟探测器；在地下车库等场所设感温探测器；在锅炉房、厨房设煤气探测器。

(3)在主要出入口、疏散楼梯口等场所设手动报警按钮及对讲电话插口。

(4)在消防水泵房、变配电室、防排烟机房、空调风机房、消防电梯机房、主要值班室等场所设消防专用电话。

(5)在地下车库、商业厅、办公层走廊等场所设火灾应急广播扬声器。

在各疏散楼梯间设火灾警报装置。

(6)消防控制室具有如下功能：1)对感烟、感温、煤气探测器的火警、故障信号进行监视；2)对手动报警按钮进行监视；3)对消火栓系统的监视与控制：①消火栓泵的启、停控制；运行状态和故障显示；②启泵按钮的位置显示；③消火栓按钮动作直接启动消火栓泵。

4)对自动喷水系统的监视和控制：①监视水流指示器、报警阀、安全信号阀的工作状态；②喷洒泵的启、停控制；运行状态和故障显示。

5)对正压风机的监视和控制：①正压风机的启停控制；运行状态和故障报警；②正压送风阀的开启、状态显示。

6)对排烟系统的监视和控制：①排烟风机的启停控制；运行状态和故障报警；②排烟阀的开启、状态显示。

7)其他：①停止有关部位的空调送风机，动作信号显示；②防火卷帘的控制；动作信号显示；③电梯的控制；动作信号显示；④切断有关部位的非消防电源；⑤接通火灾应急广播；⑥关闭煤气紧急切断阀。

8)消防水泵、防排烟风机等消防设备的启、停，除自动控制外，设手动直接控制。

如何写电气设计说明系列11--某广播电视中心建筑电气方案设计实例摘要：某广播电视中心建筑面积为20000m2。

结构为框架剪力墙形式，建筑高度为78m，地下一层，地上十九层，裙房地上三层。

【建筑概况】某广播电视中心建筑面积为20000m2。

结构为框架剪力墙形式，建筑高度为78m，地下一层，地上十九层，裙房地上三层。

【电气设计说明】1.设计范围：(1)变、配电系统；(2)应急电源系统(3)照明系统；(4)防雷接地系统；(5)综合布线系统；(6)有线电视系统；(7)保安监控系统；(8)火灾报警及消防联动控制系统；(9)演播室灯光系统。

(10)工艺及演播室灯光系统电源。

2.变、配电系统(1)负荷等级：一级负荷包括电子计算机系统电源、大演播室和新闻演播室节目制作及播出系统用电，火灾报警及消防联动控制设备用电，消防电梯、保安监控系统、应急照明用电和网络中心用电。

其中电子计算机系统电源、直播系统用电为一级负荷中的特别重要负荷。

其他空调制冷、洗印室、电视电影室、楼梯照明、客梯和一般照明等为二级负荷。

(2)负荷估算：工程用电总设备容量为Pe=1822kW，总计算负荷为Pjs=1100kW，设计总装机容量为1890kVA。
