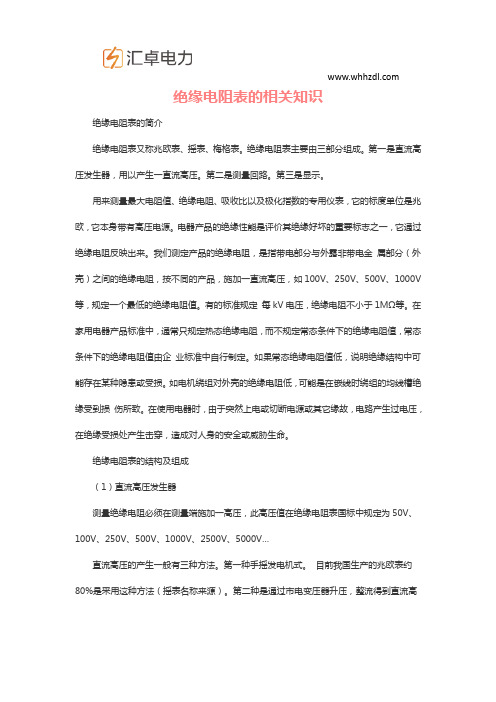

绝缘电阻表
学习的目的:①通过学习,使大家熟练掌握绝缘电阻表的使用方法和各种电气设备绝缘电阻的测量。
②、通过测量设备的绝缘电阻,懂得设备是否漏电,从而达到预防触电的目的。
学习要求:⑪因为绝缘电阻表有一个发电机,所以测量时应注意防止触电。
⑫、测量容性设备时,应注意测量前后的放电程序。
学习重点:①名称、②作用、③结构、④选用、⑤接线要求、⑥仪表好坏的检查、⑦变压器、电动机、电缆等各测量几次、⑧各种设备合格的绝缘电阻值、⑨已知电压,计算出该设备合格的绝缘电阻值、⑩每分钟摇多少转、每秒钟摇多少转、⑾注意事项。
名称:又称摇表、兆欧表。
作用:用来测量电气设备的绝缘电阻。
结构:主要由手摇直流发电机和测量机构组成。
选用:应按被测电气设备的电压等级选用,
低压电气设备应用500伏或1000伏的兆欧表测量;高压电气设备应用1000伏或2500伏的兆欧表测量;特殊要求的选用5000伏的兆欧表。
接线要求:L端钮→接到导体、线芯、绕组。E端钮→接到电机的外壳、电缆的外皮或接地。G端钮→接到屏蔽层。
仪表好坏的检查:⑪、L、E端钮开路时摇测,指针应指到无穷大“∞”的位置。
⑫、L、E端钮连接时摇测,指针应指到“0”的位置。
变压器绝缘电阻的测量:(共测量四次):
①高压绕组对低压绕组:(高对低)。
②高压绕组对外壳:(高对地)。
③低压绕组对高压绕组:(低对高)。
④低压绕组对外壳:(低对地)。
电动机绝缘电阻的测量:(测两次共四次):
①、总绕组对外壳。
②、绕组间的绝缘:
⒈、A、B相绕组间的绝缘;
⒉、A、C相绕组间的绝缘;
⒊、B、C相绕组间的绝缘。
电缆线绝缘电阻的测量:(共测量四次):
①总线芯对外皮的绝缘。
②线芯间的绝缘:⑪、A、B相间的绝缘。
⑫、B、C相间的绝缘。
⑬、A、C相间的绝缘。各种电气设备合格的绝缘电阻值:
①、低压电线路和设备,要求绝缘电阻不低于
0.5兆欧。
②、携带式电气设备的绝缘电阻不应低于2兆欧。
③、配电盘二次线路的绝缘电阻一般不应低于1兆欧,潮湿环境中可降低为0、5兆欧。
④、高压线路和设备的绝缘电阻一般不应低于1000兆欧。
⑤、架空线路每个悬式绝缘子的绝缘电阻不应低于300兆欧。
⑥、3kv电压线路的绝缘电阻应在300~750兆欧,6~10kv电压线路的绝缘电阻应在400~1000兆欧之间;20~35kv线路的绝缘电阻应在600~1500兆欧之间。
已知电压,计算出该设备合格的绝缘电阻:(根据运行中的线路和设备,要求可降低为每伏工作电压应有1000欧的绝缘电阻来计算。在潮湿的
环境中(使用安全电压)可降低为每伏工作电压应有500欧的绝缘电阻来计算。)
每分钟摇120转,摇1分钟后才可读数;每秒钟摇2转。
注意事项:⑪严禁带电测量设备的绝缘电阻(对于容性设备应放电)。
⑫接线时应先接E端,后接L端,必要时把G 端也接上。
⑬测量容性设备时,测量结束后,应先取下兆欧表测量用的引线,然后再停止摇动手柄。
(注:绝缘电阻越大越好)。
