《包装结构设计》复习
《包装结构设计》复习试题
包装结构试题答案一、填空题1．在纸包装结构设计图中，单实线的功能(裁切线)，双实线的功能(开槽线)，单虚线的功能(内折线)，点划线的功能(外折线 )三点点划线的功能(切痕线)，双虚线的功能(对折线) 。
2．波纹裁切线用于(盒盖)插入襟片边像处时，其主要作用防止消费者开启纸盒时(划伤手指) 。
3．纸板折叠后，纸板底层为盒内角的两个边，则纸板为(内折)纸板面层为，纸板底层为盒内角的两个边，则纸板为(外折) 。
4．切痕线,在厚度较大的纸板仅采用压痕时,(弯曲性能不理想)处采用,根据工艺要求标注为(切断长度/压痕长度) 。
5．打孔线的作用是(方便开启),成盒后原盖封死,于打孔线形成(新盖). 6．纸板纹向应垂直于折叠纸盒的(主要压底线) 。
7．对于管式折叠纸盒，纸板纹向应垂直于纸盒(高度方向)对于盘式折叠纸盒，则纸板纹向应垂直于纸盒(长方向)8.纸包装的容积尺寸是指(内尺寸)，对直角六面体一纸包装容器，可用Li*Bi*Hi 表示，纸包装的体积尺寸是指(外尺寸)，可用Lo*Bo*Ho表示，而制造尺寸不能用L*B*H表示。
9．直角六面体纸包装的主要尺寸为(长度尺寸)，(垂度尺寸)，(高度尺寸)。
10．折叠纸盒的原材料使用(耐折纸板)，具有足够二长纤维，可产生必要的(耐折性能)和(弯曲强度)。
11．耐折底板的品种有(马尼拉底)，(白纸板)(盒纸板)(挂面纸板)(牛皮纸板)( 玻璃卡纸)等。
12．．一般情况下盒板面积等于LB、LH或BH的称其为(板)，小于上述数值的称其为（襟片）。
13．管式折叠纸盒从造型上定义是指(盒盖)所在的盒面在各个盒面中(面积最小)。
从结构意义是指在(成型过程中)，(盒盖或盒底)多需要有(盒板或襟片)通过(折叠)组装固定或封口的纸盒。
14．插入式盒盖结构是由(一个盖板和两个防尘和襟片)组成,通过纸板之间的摩擦力进行封合。
15．连续摇翼窝进式纸盒结构各盖片以盒咬合点与旋转点之间的连线与体板顶边水平线的交角为(A成型角的1/2) 。
包装结构设计复习试题
包装结构试题答案—、填空题1 •在纸包装结构设计图中，单实线的功能（裁切线），双实线的功能（开槽线）, 单虚线的功能（内折线），点划线的功能（外折线）三点点划线的功能（切痕线），双虚线的功能（对折线）。
2 •波纹裁切线用于（盒盖）插入襟片边像处时，其主要作用防止消费者开启纸盒时（戈U伤手指）。
3 •纸板折叠后，纸板底层为盒内角的两个边，则纸板为（皿）纸板面层为，纸板底层为盒内角的两个边，则纸板为（外折）。
4. 切痕线,在厚度较大的纸板仅采用压痕时,（弯曲性能不理想）处采用,根据工艺要求标注为（切断长度/压痕长度）。
5. 打孔线的作用是（方便开启）,成盒后原盖圭寸死,于打孔线形成（新盖）. 6•纸板纹向应垂直于折叠纸盒的（主要压底线）。
—7. 对于管式折叠纸盒，纸板纹向应垂直于纸盒（高度方向）对于盘式折叠纸盒，则纸板纹向应垂直于纸盒（长方向）8. 纸包装的容积尺寸是指（内尺寸），对直角六面体一纸包装容器，可用Li*Bi*Hi 表示，纸包装的体积尺寸是指（外尺寸），可用Lo*Bo*Ho表示，而制造尺寸不能用L*B* H表示。
9 .直角六面体纸包装的主要尺寸为（长度尺寸），（垂度尺寸），（高度尺寸）。
10 .折叠纸盒的原材料使用（耐折纸板），具有足够二长纤维，可产生必要的（耐折性能）和（弯曲强度）。
11.耐折底板的品种有（马尼拉底），（白纸板）（盒纸板）（挂面纸板）（牛皮纸板）（玻璃卡纸）等。
12.. 一般情况下盒板面积等于LB LH或BH的称其为（板），小于上述数值的称其为（襟片）。
13. 管式折叠纸盒从造型上定义是指（盒盖）所在的盒面在各个盒面中（面积最小）。
从结构意义是指在（成型过程中），（盒盖或盒底）多需要有（盒板或襟片）通过（折叠）组装固定或圭寸口的纸盒。
14. 插入式盒盖结构是由（一个盖板和两个防尘和襟片）组成,通过纸板之间的摩擦力进行封合。
15. 连续摇翼窝进式纸盒结构各盖片以盒咬合点与旋转点之间的连线与体板顶边水平线的交角为（A成型角的1/2）。

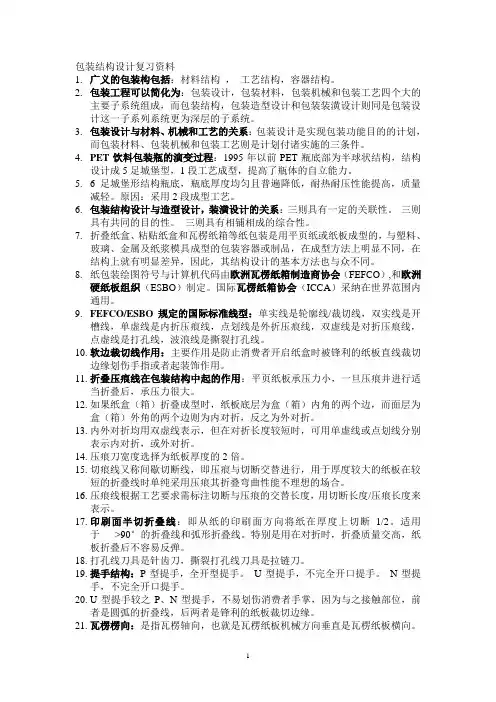

包装结构设计复习资料
包装结构设计复习资料1.广义的包装构包括：材料结构，工艺结构，容器结构。
2.包装工程可以简化为：包装设计，包装材料，包装机械和包装工艺四个大的主要子系统组成，而包装结构，包装造型设计和包装装潢设计则同是包装设计这一子系列系统更为深层的子系统。
3.包装设计与材料、机械和工艺的关系：包装设计是实现包装功能目的的计划，而包装材料、包装机械和包装工艺则是计划付诸实施的三条件。
4.PET饮料包装瓶的演变过程：1995年以前PET瓶底部为半球状结构，结构设计成5足城堡型，1段工艺成型，提高了瓶体的自立能力。
5.6足城堡形结构瓶底，瓶底厚度均匀且普遍降低，耐热耐压性能提高，质量减轻。
原因：采用2段成型工艺。
6.包装结构设计与造型设计，装潢设计的关系：三则具有一定的关联性。
三则具有共同的目的性。
三则具有相铺相成的综合性。
7.折叠纸盒、粘贴纸盒和瓦楞纸箱等纸包装是用平页纸或纸板成型的，与塑料、玻璃、金属及纸浆模具成型的包装容器或制品，在成型方法上明显不同，在结构上就有明显差异，因此，其结构设计的基本方法也与众不同。
8.纸包装绘图符号与计算机代码由欧洲瓦楞纸箱制造商协会（FEFCO）,和欧洲硬纸板组织（ESBO）制定。
国际瓦楞纸箱协会（ICCA）采纳在世界范围内通用。
9.FEFCO/ESBO规定的国际标准线型：单实线是轮廓线/裁切线，双实线是开槽线，单虚线是内折压痕线，点划线是外折压痕线，双虚线是对折压痕线，点虚线是打孔线，波浪线是撕裂打孔线。
10.软边裁切线作用：主要作用是防止消费者开启纸盒时被锋利的纸板直线裁切边缘划伤手指或者起装饰作用。
11.折叠压痕线在包装结构中起的作用：平页纸板承压力小，一旦压痕并进行适当折叠后，承压力很大。
12.如果纸盒（箱）折叠成型时，纸板底层为盒（箱）内角的两个边，而面层为盒（箱）外角的两个边则为内对折，反之为外对折。
13.内外对折均用双虚线表示，但在对折长度较短时，可用单虚线或点划线分别表示内对折，或外对折。
包装结构复习资料 题库
包装结构设计复习提纲1、请用绘图线型画出（1）纸箱（盒）的轮廓线（2）用于区域开槽切断的开槽线（3）用于盒盖装饰波纹切断的软边裁切线（4）内折压痕线（5）外折压痕线（6）内折切痕线（7）外折切痕线（8）对折压痕线（9）打孔线（10）撕裂打孔线答：见表2-1（此略）2、什么是内折、外折与对折？答：在折叠压痕线中，内折、外折和对折可以这样理解：不论是普通纸板还是瓦楞纸板均具有两面性，普通纸板有面层和底层、瓦楞纸板有外面纸盒内面纸之分。
一般情况下，纸板面层或瓦楞纸板外面纸纤维质量较高，亮度、平滑度及适印性能较好。
根据结构需要，如果纸盒（箱）折叠成型后，纸板底层为盒（箱）内角的两个边，而面层为盒（箱）内角的两个边，而面层为盒（箱）外角的两个边，则为内折，反之为外折。
如果纸板180度折叠后，纸板两底层相对，则为内对折，反之为外对折。
（最好结合画图完成图2-4）3．打孔线的作用是什么？，成盒后原盖封死，会在撕裂打孔线形成什么？回答：打孔线的作用是方便开启，成盒后原盖封死，会在撕裂打孔线形成新盖。
4、简述世界包装组织（WPO）的“世界之星”包装大奖评奖标准。
答：由世界包装组织（WPO）一年一度颁发的“世界之星”包装大奖评奖标准如下：保护内装物；方便携带、装填、封闭、开启和再封；销售吸引力；图案设计；必要的信息；产品的质量；材料经济性、成本降低、环境责任、可回用性；结构新颖；地域特色；技术创新5、怎样学习包装结构设计？答：在学习包装结构设计之前，应全面了解包装材料、包装机械及包装工艺等其他方面的知识，掌握造型和装潢设计的基本知识和基本技能，具备一定的审美情趣和鉴赏能力。
在包装结构设计课程学习中，要不断加强立体空间物体的想象能力，特别是纸、箔、膜类由平面到立体成型的包装结构，必须掌握2D到3D之间的相互思维转换。
同时要加强实践环节的练习，多模仿，多设计，多思考，多创新。
通过融知识学习、能力培养和素质提高为一体，理论与实践相结合的学习方法，培养提出问题、分析问题和解决问题的能力，尤其注重培养动手能力和创新能力。
包装结构设计复习资料
（1）从纸包装成型方式上看，其基本造型结构可分为以下三类：a. 旋转成型体：通过旋转方法而由平面到立体成型，管式、盘式、管盘式属此类。
b. 对移成型体：通过盒坯两部分纸板相对位移一定距离而由平面到立体成型，非管非盘式属此类。
c. 正-反揿成型体：通过正-反揿方法成型纸包装间壁、封底、固定等结构的造型体。
（2）、纸包装的设计尺寸分为（1）内尺寸（Xi）内尺寸指纸包装的容积尺寸。
对于长方体纸包装容器，可用Li x Bi x Hi（ / hi）表示。
（2）外尺寸（Xo）外尺寸指纸包装的体积尺寸。
对于长方体纸包装容器，用L0 x BO x HO （/ h0）表示。
（3）制造尺寸（X）制造尺寸指生产尺寸制造尺寸不限于长、宽、高，且长、宽、高尺寸不止一组，所以不能用L x B x H表示。
（3）、预折线和作业线a. 预折线：在纸盒（箱）制造商接头自动接合过程中仅需折叠130。
且恢复原位的压痕线，或者说当纸盒呈平板状接合接头时并不需要对折的压痕线就是预折线。
如图的AA1、CC1线。
b. 作业线：作业线是作业压痕线的简称。
为使纸盒（箱）在平板状态下制造商接头能准确接合，盒坯需要折叠180。
的压痕线，或者说当纸盒（箱）以平板状准确接合制造商接头时需要对折的压痕线是作业线。
如图的BB1、DD1线。
（4）纸包装各部结构名称一般情况下盒（箱）板面积等于LB、LH或BH的称其为板（Pan el）,小于上述数值则称其为襟片（Flap）。
其中LB板称为盖板或底板，LH板称为侧板，BH板称为端板。
在插入式盒（箱）盖或盒（箱）底结构中，连接盖板或底板的襟片称为插入片（Tuck ）。
当侧板与盖板连接时，则该侧板称为后板，其相对的另一侧板为前板。
当纸包装为多层结构时，内部板可称为侧内板（前内板或后内板）、端内板、底内板等。
所有的LH板与BH板统称为体板。
（5）角相对于其他材料成型的包装容器，点、线、面等要素所共有的角是旋转成型体类的纸包装成型的关键。
包装结构设计复习资料
包装结构设计重点（一）、包装结构设计：是指从科学原理出发，根据不同包装材料、不同包装容器的成型方式，以及包装容器各部分的不同要求，对包装的内、外构造所进行的设计从设计的目的上主要解决科学性与技术性；从设计的功能上主要体现容装性、保护性、方便性和“环境要好”性，同时与包装造型和装潢设计共同体现显示性与陈列性。
（1)科学性（2)技术性（3)容装性（4)保护性（5)方便性（6)“环境友好性”（7)显示性（8)陈列性A.包装结构设计的地位:包装工程可以简化为由包装设计、包装材料、包装机械和包装工艺四个大的主要子系统组成，而包装结构设计、包装造型设计和包装装潢设计则同是包装设计这一子系统内更深层次的子系统。
B包装设计与材料、机械和工艺的关系包装设计是包装工程的核心主导，包装材料、包装机械和包装工艺是包装工程的基础。
C包装结构设计与造型设计、装潢设计的关系（1）三者具有一定关联性（2）三者具有共同的目的性（3）三者具有相辅相成的综合性当软边裁切线用于盒盖插入襟片边缘时，其主要作用是防止消费者开启纸盒时被锋利的纸板直线裁切边缘划伤手指或者其装饰作用。
折叠压痕线在包装结构中所起的作用：平页纸板承压力较小，一旦压痕并进行适当折叠后，承压力很大。
1’提手：如果提手窗直接开在盒面上，则不完全开口提手课起到防尘作用。
U型提手较之P、N型提手，不宜划伤消费者手掌，因为与之接触部位，前者是圆滑的折叠线，后者是锋利的纸板裁切边缘。
如图P14 2-12 所示两种便携式提手折叠纸盒，提手成对设计，一为U型提手，一为N型或P型提手，这样可以取长补短，既保护了消费者手掌，又避免灰尘从中缝进入盒内。
图2-12（b)的扇形阴锁可以使提手锁盒后，在堆码运输状态下呈平板状，在展示与提携状态下呈直立状。
.纸板纹向指纸板纵向即机械方向（M D)，他就是纸板在抄造过程中沿造纸机的运动方向，与之垂直的是直板横向（C D).2‘压痕线：所谓主要压痕线，就是在折叠纸盒的长、宽、高中，数目最多的那组压痕线。
包装结构复习
1.包装结构：指包装设计产品的各个有形部分之间相互联系、相互作用的技术方式。
2.包装结构设计八大功能：科学性、技术性、容装性、保护性、方便性、环境友好性、显示性、陈列性。
3. FEFCO （欧洲瓦楞纸箱制造商协会）、ESBO （欧洲硬纸板组织）、ICCA （国际瓦楞纸箱协会）4.制造商接头：指包装制造厂商将纸包装交付用户使用之前必须以平板状形态完成接合的接头。
分类：（钉合：S接头SJ；胶带粘合：T接头TJ；黏合剂粘合：G接头GJ）5.提手：P型提手（PC）全开口提手、U型提手（UC）不完全开口提手、N型提手（NC）不完全开口提手。
6.楞向：瓦楞纸板方向指示FD，与瓦楞纸板机械方向垂直。
纹向：纸板纵向方向指示MD，即机械方向。
瓦楞盘式纸盒盒体的瓦楞楞向应与纸盒长度方向平行；02类瓦楞纸箱则应与纸箱高度方向平行，以提高纸箱抗压强度和堆码载荷强度；判定纸板纹向：①目视观察纸质中纤维的排列方向；② 水润湿纸板，使其发生卷曲，与卷曲轴向平行的方向。
一般情况下纸板纹向应垂直于折叠纸盒的主要压痕线（在折叠纸盒的长、宽、高中数目最多的那组压痕线）。
管式折叠纸盒：纸板纹向垂直于纸盒高度方向；若纸板主要盒面设计为弧面，纸板纹向设计则要相反。
盘式折叠纸盒：应垂直于纸盒长度方向7.①内尺寸（Xi）（Li X Bi X Hi）：指纸包装的容积尺寸②外尺寸（X0）（L0X B0X H0）：指纸包装的体积尺寸③制造尺寸（X）（L X B X H）：指生产尺寸，即在结构设计图上的标准尺寸（制造尺寸并不局限于长宽高，但长宽高尺寸不止一组，所以不能为L X B X H表示）LB盖板或底板；LH侧板；BH端板；小于LB.LH.BH的称为襟片在插入式盒（箱）盖或盒（箱）底结构中，连接盖板或底板的襟片称为插入片8.平面成型纸盒（箱）类包装成型的基本原理一、结构要素点：①旋转点：三面或多面相交点，位于纸包装盖（底）面与两个或两个以上体面相交处②正一反揿点：两面相交点，位于纸包装盒体部位③重合点：平面内点，可位于组成一个平面的各个盒板或襟片上，当旋转成型后，这些点需在同一平面上重合线：①预折线（预折压痕线）：只是为了方便自动折叠成型立体盒，在纸盒（箱）制造商接头自动接合过程中仅需折叠130°且恢复原位的压痕线，或者说当纸盒呈平板状接合接头时并不需要对折的压痕线就是预折线。
《包装结构设计》复习资料
选择题1.包装设计就是包装工程得: CA、基础B、限制因素、C、核心主导D、前提2.包装结构设计就是指对包装得:A 内外部结构得设计3.纸浆塑膜符合环保得要求就是指:B 材质回收4.应用最早也就是应用最广泛得瓶盖就是:D 塑料瓶盖5.应用范围最广,结构与造型变化最多得一种销售包装容器就是:C 折叠纸盒6.在纸盒盒体上采用折线或弧线得压痕,利用纸板本身得挺刮度与强度,掀下盖板来实现封口得就是:A 正掀封口式7.木质材料主要就是指树木加工成得: B木板或木片8.塑料属于:C 节能材料9.折叠纸盒从完全得平面得纸张通过裁切、折叠成为:A 三维立体得造型10.瓦楞纸板中得瓦楞波纹使纸板结构中空,增加了纸板得体积,与同重量得纸板相比,瓦楞纸板得:A 耐压强度加强11.用于做折叠纸盒得纸板厚度一般为:B0、3——1、1mm12.纸张有环保性就是指:A 可回收与本身无毒13.商品得包装设计不但具有时代得消费特色,还有满足:A 消费者得物质需求与精神需求14.盘式折叠纸盒盒盖位于:C最大盒面上15.盒盖结构有哪几种方式:C 8种16.包装得木质材料与塑料材料相比最大得优点在于:C 能承受冲击、震动、重压等17.包装容器设计得程序为:A 设计条件分析,构思与设计,确定技术要求,制作容器得模型与样式,设计方案鉴定。
18.包装设计得目得得就是:C 促进销售19.绿色包装又被称为:B 生态包装,无公害包装20.管式折叠纸盒得形状就是:D 管状名词解释21、包装结构设计答:包装结构设计就是指对包装得内外部结构得设计,就是按一定得造型式样与设计要求,选定包装材料及相关得辅料,并以一定得技术方法,设计方法对包装容器内外部构造进行设计。
22、纸盒答:纸盒就是商品销售得包装容器。
一般以较薄得纸板制作,因为强度得原因,纸盒容器均不太大,多以中小型得包装结构出现,而且容器形状变化多,主要起改良商品外观,能有效得传达商品信息,促进销售,提高商品附加值,方便携带得作用。
包装结构设计复习题
1，包装结构：指包装设计产品的各个有形部分之间相互联系、相互作用的技术方式。
这些方式不仅包括包装体各部分之间的关系，还包括包装体与内装物之间的作用关系，内包装与外包装的配合关系以及包装系统与外界环境之间的关系。
2，纸板纹向：指纸板纵向即机械方向，它就是纸板在抄造过程中沿造纸机的运动方向，与之垂直的是纸板横向。
如何判定纸板纹向？答：可以通过目视观察纸中纤维排列方向进行确定，也可以同时用水润湿纸板使其发生弯曲，与弯曲轴向平行的方向即为纸板纵向。
3，作业线：作业压痕线的简称。
为使纸盒（箱）在平板状态下制造商接头能准确接合，盒坯需要折叠180的压痕线。
作业线的选取原则？答：纸盒在自动黏盒机上成型过程最简单且方便粘盒机自动操作。
4，简述折叠纸盒包装设计的“三三”原则。
答：①整体设计三原则：1.整体设计满足消费者在决定购买时首先观察纸盒包装的主要装潢面的习惯；2.整体设计应满足消费者在观察或取出内装物时又前向后开启盒盖的习惯；3.整体设计应满足大多数消费者用右手开启盒盖的习惯。
②结构设计三原则：1.折叠纸盒接头应连接在后板上，在特殊情况下可连接在能与后半粘合的端板上。
除非万不得已，一般不要连接在前板或能与前板粘合的端板上；2.纸盒盖板应连接在后板上；3.纸盒主要底板一般应连接在前板上。
5，作业线设计遵从的两个原则：①内衬S形原则，可以减少作业线。
②接头指向原则，接头所指方向为作业线之一，可以优化生产过程。
6，粘合角（δ）：粘合角即与旋转点相交的盒底作业线与裁切线所构成的角度。
7，粘合余角（δ´）：在自锁底盒主底片上，与旋转点相交的折叠线和盒体与盒底的交线所构成的角度叫粘合余角。
8，为什么要进行“搭桥”设计？以及要考虑哪些因素？答：搭桥是为了在进行模切后到“清废”前的一段时间内，切好的纸盒不会从纸板中脱落下来，而“清废”时，纸盒与废弃物又易于分离，因此搭桥的部分不能太大、太多，否则就失去了搭桥的意义。
包装结构设计复习题
简述国际基本箱型。
• 答：（1）01——商品纸板，主要用于集中制板，分散制箱时的制造商之间的 流通行为。
• （2）02——开槽箱型，代表一页纸板成型，无独立分离的上下摇盖，连体的 上下摇盖可以封闭纸箱，一般在纸箱厂通过钉合、胶粘剂或胶带纸粘合来结 合制造商接头的纸箱。
• （3）03——套合型纸箱，即罩盖型，具有两个以上独立部分组成，箱体与箱 盖分离。
在下图所示管式折叠纸盒结构中，其外尺寸为 50mm×20 mm× 200mm，纸板计算厚度取0.5mm，
修正系数为0，求制造尺寸与内尺寸．
• 解答：(1)已知纸板的计算厚度是t=0.5mm • (2)将体板从左至右（由内向外）编号，也可以直接数纸板层数求解 • 因为体板①、⑧为复“L”形，所以 • B1=20-(3-1/2)×0.5=18.8(mm) • B8=B0-(n1-1/2)t-k=20-(2-1/2) ×0.5=19.3(mm) • (3)因为体板②、③、④、⑦为复“U”形，所以 • L2=50-(5-1) ×0.5=48(mm) • L5=50-(3-1) ×0.5=49(mm) • B6=20-(2-1) ×0.5=19.5(mm) • L7=L0-(n1-1)t-k=50-(2-1) ×0.5=49.5(mm) • (4)因为体板③、④构成双“L”形，所以 • B3=20-3×0.5=18.5(mm) • B4=B0-n1t-k=20-2×0.5=19(mm) • D=(0+1) ×0.5=0.5(mm) • (5)高度方向上 • H5=H0-（n1-1）t-k=200-(2-1) ×0.5=199.5(mm) • H7=Hi=H0-n1t-k’=200-4×0.5=198(mm) • H8=200-(4-1) ×0.5=198.5(mm) • (6)长、宽内尺寸 • Li=L0-n1t-k’=50-5×0.5=47.5(mm) • Bi=B0-n1t-k’=20-3×0.5=18.5(mm) • 因此，内尺寸为47.5mm×18.5mm×198mm • 在纸包装平面结构设计图上，尺寸标注只应从两个方向进行，即图纸的水平方向和图纸顺时针旋转900的第一垂直
包装结构设计复习提纲
包装结构设计复习提纲包装结构设计复习提纲*1、简述世界包装组织（WPO）的“世界之星”包装⼤奖评奖标准。
答：由世界包装组织（WPO）⼀年⼀度颁发的“世界之星”包装⼤奖评奖标准如下：保护内装物；⽅便携带、装填、封闭、开启和再封；销售吸引⼒；图案设计；必要的信息；产品的质量；材料经济性、成本降低、环境责任、可回⽤性；结构新颖；地域特⾊；技术创新2、怎样学习包装结构设计？答：在学习包装结构设计之前，应全⾯了解包装材料、包装机械及包装⼯艺等其他⽅⾯的知识，掌握造型和装潢设计的基本知识和基本技能，具备⼀定的审美情趣和鉴赏能⼒。
在包装结构设计课程学习中，要不断加强⽴体空间物体的想象能⼒，特别是纸、箔、膜类由平⾯到⽴体成型的包装结构，必须掌握2D到3D之间的相互思维转换。
同时要加强实践环节的练习，多模仿，多设计，多思考，多创新。
通过融知识学习、能⼒培养和素质提⾼为⼀体，理论与实践相结合的学习⽅法，培养提出问题、分析问题和解决问题的能⼒，尤其注重培养动⼿能⼒和创新能⼒。
任何⼀种结构都是科技进步的产物，必然留下时代的烙印，可以从中发现历史的局限，所以需要⽤批判的眼光认真地审视它们，改正缺陷，修补不⾜，就可能设计出⼀种创新的结构。
总之，拓宽思路，注重实践，加强创新，才能在包装结构设计中有所建树。
3、请⽤绘图线型画出（1）纸箱（盒）的轮廓线（2）⽤于区域开槽切断的开槽线（3）⽤于盒盖装饰波纹切断的软边裁切线（4）内折压痕线（5）外折压痕线（6）内折切痕线（7）外折切痕线（8）对折压痕线（9）打孔线（10）撕裂打孔线答：见表2-1（此略）*4、什么是内折、外折与对折？答：在折叠压痕线中，内折、外折和对折可以这样理解：不论是普通纸板还是⽡楞纸板均具有两⾯性，普通纸板有⾯层和底层、⽡楞纸板有外⾯纸盒内⾯纸之分。
⼀般情况下，纸板⾯层或⽡楞纸板外⾯纸纤维质量较⾼，亮度、平滑度及适印性能较好。
根据结构需要，如果纸盒（箱）折叠成型后，纸板底层为盒（箱）内⾓的两个边，⽽⾯层为盒（箱）内⾓的两个边，⽽⾯层为盒（箱）外⾓的两个边，则为内折，反之为外折。
包装结构设计复习
包装结构设计复习包装结构设计知识点作业1瓦楞纸板结构1.纸和纸板的性能技术指标有哪些？定量，厚度，紧度，水分，抗张强度，抗张指数，裂断长，伸长率，撕裂度，耐破度，耐折度，挺度，施胶度，平滑度2.按照国家标准，如何区分纸和纸板？纸和纸板一般是按定量与厚度来区分的。
按照国家标准，将定量小于225g/㎡，厚度小于0.1mm的称为纸，定量大于225g/㎡，厚度大于0.1mm的称为纸板。
3.什么是瓦楞纸板最小综合定量？除瓦楞纸以外的组成瓦楞纸板的各层纸或纸板定量之和4.如何评价瓦楞纸板的质量？评价瓦楞纸板的质量，主要根据国家有关标准来进行。
主要有外观质量和基本物理性能，强度性能。
外观质量要求瓦楞纸板表面平整、整洁，不许有缺口、薄边，切边整齐，粘合牢固，脱肢部分之和不大于20㎝2/㎡基本物理性能包括瓦楞纸板定量、厚度。
强度性能主要包括耐破强度、边压强度、平压强度、戳穿强度、粘结强度。
5.瓦楞纸板结构有哪几种表达方法？①原纸品种/定量/纸板层数/楞型表示法②原纸定量/瓦楞层数/楞型表示法③纸板代号表示法6.瓦楞纸板有哪些质量指标？原纸除一般纸和纸板质量指标外，还包括环压强度和环压指数、平压强度作业2瓦楞纸箱箱型1.瓦楞纸板只有经过分切、压痕、开槽、开角等操作后才能制造成瓦楞纸箱箱坯2.由FEFCO和ESBO制定国际纸箱箱型标准对瓦楞纸箱结构分类中的基型包含哪几种箱型？八类（1）01-商品瓦楞卷筒纸和纸板（2）02-开槽型箱（3）03-套合型纸箱（4）04-折叠型纸箱与托盘（5）05-滑盖型纸箱（6）06-固定型纸箱（7）07-软粘合纸箱（8）09-内附件3.瓦楞纸板厚度是瓦楞纸箱设计中一个非常重要的因素，不仅决定着瓦楞纸箱的尺寸，而且影响到瓦楞纸箱的强度。
一般是瓦楞高度和原纸厚度只和。
作业3.纸箱尺寸设计1.影响瓦楞纸箱强度的因素可以分为两类，一类是在设计与制造瓦楞纸箱过程中人为影响的可变因素，在设计与制造中可以设法避免，包括哪些？①箱型与箱形(尺寸比例) ②印刷面积与开孔位置③瓦楞纸箱制造技术④制箱设备缺陷⑤质量管理2.国家标准《包装单元货物尺寸》（GB/T15233-2008）规定的包装单元货物尺寸有1200mm×1000mm 和1100mm×1100mm 两种3.按照国家标准《硬质直方体运输包装尺寸系列》（GB/T4892-2008）运输包装件包装模数尺寸为①600mm×400mm②550mm×366mm4.影响瓦楞纸箱强度的因素可以分为两类，一类是无法避免的基本因素。
包装结构设计期末复习资料
包装结构设计复习大纲考试题型：名词解释、填空、判断、选择、简答、计算第一章包装结构设计总论1.包装结构及包装结构设计的定义包装结构指包装设计产品的各个有形部分之间相互联系、相互作用的技术方式。
广义的包装结构包括：（1）材料结构（2）工艺结构（3）容器结构包装结构设计指从科学原理出发，根据不同包装材料、不同包装容器的成型方式，以及包装容器各部分的不同要求，对包装的内、外构造所进行的设计。
2.包装结构设计的几个重要属性（详见课本p1）从设计的目的上主要解决科学性、技术性；从设计的功能上主要体现容装性、保护性、方便性、“环境友好”性；同时与包装造型和装潢设计共同体现显示性与陈列性3.包装结构设计与相邻课程之间的关系包装工程可以简化为由包装设计、包装材料、包装机械和包装工艺四个大的主要子系统组成，而包装结构设计、包装造型设计和包装装潢设计则同是包装设计这一子系统内更深层次的子系统。
包装设计是包装工程的核心主导，包装材料、包装机械和包装工艺是包装工程的基础。
包装结构设计与造型设计、装潢设计的关系：（1）三者具有一定关联性（2）三者具有共同的目的性（3）三者具有相辅相成的综合性4.包装容器的设计原则和要求1）科学性原则：科学性原则就是应用先进正确的设计方法，应用恰当合适的结构材料及加工工艺，使设计标准化、系列化和通用化，符合有关法规，产品适应批量机械化自动生产。
2）可靠性原则：可靠性原则就是包装结构设计应具有足够的强度、刚度和稳定性，在流通过程中能承受住外界各种因素作用和影响。
3）创新性原则：4）宜人原则：5）经济性原则：经济性是包装结构设计的重要原则，要求合理选择材料、减少原材料成本、降低原材料消耗，要求设计程序合理、提高工作效率、降低成本等。
6）绿色原则A在提高包装设计的科学、可靠功能时，不能忘记包装设计的经济效果和社会效果。
B在提高包装设计的经济效果时又不能单纯地追求利润价值，而要考虑到包装对人们生活各个环节所带来的影响。
包装结构设计复习提纲(包含部分问题的答案)
总之，拓宽思路，注重实践，加强创新，才能在包装结构设计中 有所建树。
整理课件
第2题
2、请用绘图线型画出（1）纸箱（盒）的轮廓 线（2）用于区域开槽切断的开槽线（3）用于 盒盖装饰波纹切断的软边裁切线（4）内折压 痕线（5）外折压痕线（6）内折切痕线（7） 外折切痕线（8）对折压痕线（9）打孔线（10） 撕裂打孔线（11）印刷面半切线
整理课件
31、作图：毕尔斯折叠纸盒和布莱特 伍兹折叠纸盒
整理课件
32、盘式自动内折叠式纸盒的内折叠 角公式及其计算
整理课件
33、盘式自动外折叠纸盒的外折叠角 公式及其计算。
整理课件
34、什么是粘贴纸盒？其原材料有哪 些？
整理课件
35、说明下列瓦楞纸板结构式含义：（1）B－ 300·C―125·B―300AF (2) B-300·A―125·C―200·A— 125·B-300ABF（3）293/240-151/1c （4）S-1.1 （5）D-2.1 （6）
整理课件
25、自动锁底式纸盒主要特点是什么？ 管式盒能够设计成自锁底的条件是什 么？
整理课件
26、自锁式盒底的关键结构是什么？理论上自锁底盒底 的粘合角δ与粘合余角δ′之和应等于什么？粘合余角是不 是固定值？写出求解粘合余角的公式。
整理课件
27、2×3间壁封底式结构设计步骤如 何？间壁封底式纸盒盒底尺寸设计的 一般规律是什么？
整理课件
13、计算折叠纸盒尺寸
由外尺寸计算制造尺寸与内尺寸 由内尺寸计算制造尺寸与外尺寸 例1-2-1 例1-2-2
包装结构设计考试要点
包装结构设计考试要点相信有很多同学在为《包装结构设计》复习吧，下面由店铺为大家整理的《包装结构设计》考点复习第一章的内容，希望大家喜欢!《包装结构设计》考点复习第一章包装概论(一)认识包装1、什么叫包装;包装是为了在流通过程中保护产品，方便贮存，促进销售，按一定技术方法而采取的容器、材料和辅助物的总体名称。
美国的包装概念：包装是产品的运出和销售所作的准备行为。
英国的包装概念：包装是为货物的运输和销售所做的艺术、科学和技术上的准备工作。
我国的包装概念：为在流通过程中保护产品，方便运输，促进销售，按一定技术方法而采用的容器、材料及辅助物等的总体名称。
也指为了达到上述目的而采用容器、材料和辅助物的过程中施加一定技术方法等的操作活动。
2、包装分类：从材料上的分类：金属、玻璃、陶瓷、塑料、纸、木、复合材料等;从技术方法上的分类：真空、充气、冷冻、收缩、贴体、组合等;从商品种类上的分类：食品、饮料、轻工、日用品、化工、医药、电器、纺织品、玩具等。
从商品流通和商品本体上分类，则把包装分为运输包装和销售包装两大类。
3、包装的功能：容装功能、计量功能、保护功能、方便功能、促销功能、社会功能。
(二)理解什么是包装设计包装设计的概念：包装设计是为商品包装整体形成所进行的创造性构思与工作的过程，是传递商品信息、宣传商品、促进商品销售的一种手段。
(三)包装设计与市场之间的关系及其市场定位——识记：什么样的包装应该适应什么样的市场P22 四·包装设计的构成要素：造型·材料·图形·商标文案·色彩(五)包装设计的创意思维1、安全 2、绿色第二章包装结构设计基础教学(重点)二、考核知识点与考核目标(一)包装容器设计原则：1)科学性原则2)可靠性原则3)创新性原则 4)宜人原则 5)经济性原则 6)绿色原则要素：(1、内装物——内装物的物理性质、化学性质、应用领域。
(2、包装材料——材料的物理性质、化学性质、机械性质·成型工艺、可装饰性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
选择题1.包装设计是包装工程的： CA、基础B、限制因素、C、核心主导 D、前提2.包装结构设计是指对包装的：A内外部结构的设计3.纸浆塑膜符合环保的要求是指：B 材质回收4.应用最早也是应用最广泛的瓶盖是：D 塑料瓶盖5.应用范围最广，结构与造型变化最多的一种销售包装容器是：C 折叠纸盒6.在纸盒盒体上采用折线或弧线的压痕，利用纸板本身的挺刮度和强度，掀下盖板来实现封口的是：A 正掀封口式7.木质材料主要是指树木加工成的： B 木板或木片8.塑料属于：C 节能材料9.折叠纸盒从完全的平面的纸张通过裁切、折叠成为：A 三维立体的造型10.瓦楞纸板中的瓦楞波纹使纸板结构中空，增加了纸板的体积，与同重量的纸板相比，瓦楞纸板的：A 耐压强度加强11.用于做折叠纸盒的纸板厚度一般为：B ——12.纸张有环保性是指：A 可回收和本身无毒13.商品的包装设计不但具有时代的消费特色，还有满足：A 消费者的物质需求和精神需求14.盘式折叠纸盒盒盖位于：C最大盒面上15.盒盖结构有哪几种方式：C 8种16.包装的木质材料和塑料材料相比最大的优点在于：C 能承受冲击、震动、重压等17.包装容器设计的程序为：A 设计条件分析，构思与设计，确定技术要求，制作容器的模型与样式，设计方案鉴定。
18.包装设计的目的的是：C 促进销售19.绿色包装又被称为：B 生态包装，无公害包装20.管式折叠纸盒的形状是：D 管状名词解释21、包装结构设计答：包装结构设计是指对包装的内外部结构的设计，是按一定的造型式样和设计要求，选定包装材料及相关的辅料，并以一定的技术方法，设计方法对包装容器内外部构造进行设计。
22、纸盒答：纸盒是商品销售的包装容器。
一般以较薄的纸板制作，因为强度的原因，纸盒容器均不太大，多以中小型的包装结构出现，而且容器形状变化多，主要起改良商品外观，能有效的传达商品信息，促进销售，提高商品附加值，方便携带的作用。
23、折叠纸盒答：折叠纸盒是指用较薄的纸板经过裁切和压痕后，通过折叠组合的方式成型的纸盒。
24、绿色包装答：绿色包装又被称为生态包装，无公害包装，是指对人体健康和生态环境无害，能重复使用或者再生利用，符合可持续发展要求的包装。
25、多件集合答：多件集合的包装方式，主要是用于包装杯子，饮料瓶，饮料罐等硬质的易损坏产品。
由一张纸板成型，可巧妙的对内装物品的形状加以分隔，固定，从而使他们集合在一起。
简答题26、简述包装材料的概念答：包装材料是指用于制造包装容器和构成产品包装的材料的总称。
包装材料既包括组成运输包装，包装装潢，包装印刷等有关材料和包装辅助材料。
（2分）如纸，金属，塑料，玻璃，竹木与野生藤类，天然纤维与化学纤维，复合材料等；也包括缓冲材料，（3分）涂料，胶粘剂，捆扎和其他辅助材料等。
27、简述纸包装造型设计的优势答：1.纸张的原材料丰富，来源广泛。
（1分）2.纸张具有优良的加工性能。
（1分）3.纸张能满足包装的各项功能。
（1分）4.纸有良好的吸收油墨与涂料的性能，印刷性能好，在纸质地的表面适合表达精美的视觉设计，图案，是很好的包装设计的表现媒介。
（2分）28、简述盒盖的几种结构形式答：盒盖是商品进出包装的门户，其结构必须要达到内装物在装入后不会自开，而在使用中又要让使用者轻松开启。
主要的结构形式有：1.插入式2.锁口式 3.插锁式 4.粘合式 5.显开痕盖式 6.正掀封口式7.摇盖式 8.连续摇翼涡进式。
29、简述包装材料的性能。
包装材料的性能涉及到许多方面，从现代商品包装所具有的使用价值来看，包装材料应具有以下几个方面的性能：1.适当的保护性能。
（1分）主要指保护内装产品。
为保证内装产品质量，防止其变质，应根据不同产品对包装的不同要求，研究适应包装产品所用材料的机械强度。
2.易加工操作性能。
（1分）主要指材料根据包装要求，容易加工成容器且报装，易填充，易封合、效率高，而适应强。
3.外观装饰性。
主要指材料的形、色、纹理的美观性，能产生陈列效果，提高商品档次，满足不同消费者的审美需求和激发消费者的购买欲望（1分）4.方便使用性能。
（1分）主要指由材料制作的容器盛装产品后，消费者能方便取放，轻松使用。
5.节约成本性和易回收处理性能。
（1分）包装材料应来源广泛，取材方便、成本低廉。
主要指包装材料要有利于环保，有利于节约资源，对环境无害，尽可选择绿色包装材料。
对此要研究包装废弃物的回收、复用和再生等。
30、手工制作包装纸盒的工具盒程序有哪些答：手工制作包装容器的工具分别是：（2分）1.机械制图板 2. 打印输出设备 3. 切割板 4.特种纸张5.美工刀 6. 双面胶带制作程序为：（3分）1.在相关软件中按1：1尺寸精确制图 2.将图版通过打印输出设备，用刀片裁切下来 3.将印有盒型各个部分的折合线并预先压折。
5.用双面胶带或特殊胶，将盒型组立糊好。
6.手样完成。
31、简述合成纤维的优点与缺点。
答：合成纤维与塑料一样，均属于高分子聚合材料，具有强度高、耐磨、弹性好、耐化学腐蚀性强和抗虫蛀霉变等优点，作为包装材料还有结构紧密、不透气、不吸水的特点，主要用作包装布、袋、帆布、绳索以及复合包装材料等。
缺点是耐光性、耐热性差，易产生静电。
论述题32、举例论述包装结构设计的新型态以及发展的趋势。
答：包装设计的创新是一种产品的典型包装形式应用到另一种产品包装中去。
比如日本设计师原研哉，在他策划的“HAPTIC”展中向大众展示了一系列仿生的新材料饮料包装设计，运用了高科技的植绒，喷塑等符合食品卫生的方法。
这些包装方法，在传统意义的软饮料包装中是不会被运用的，但设计师运用这些技术来解决包装设计的终极答案，终于设计出了这一系列最贴切的果汁软饮料包装。
还有在今年来奥运赛场上，很多游泳运动员都会穿speedo紧身游泳衣。
这款产品从鲨鱼皮上获得的灵感，在衣服上添加细小的齿状突起，将水的摩擦力减到最小，让游泳者的效率提高到最高。
由于这款游泳衣上是没有可折叠的直缝合线的，因此设计师check kindleysides专门设计出一种会呼吸的网袋，再把网袋装入一个柔软的PVC塑料袋中，便解决了这一问题。
因此，新产品技术在包装材料中使用是同步于产品本身技术发展的。
真正优秀的新产品技术，必定是能解决最复杂的包装难题的设计。
包装设计的发展趋势，总体的来说可以分为以下两点：1.绿色包装设计的发展（6分）因为经济发展的加速，加快了对自然生态环境的破坏；人民生活水平的提高，各种包装固体废弃物随着人们对商品需求量的增加而增多。
因此人们纷纷致力于研究新的环保材料和环保型设计方法来减少固体废弃物带来的环境问题。
在包装材料上的革新，比如：纸浆，模型代替大量讲解难度很高的传统塑料包装；植物果壳合成树脂混合物制成的易分解的材料不久也将出现在超市货架上，这些新兴绿色的材料在物理特性上不输给任何传统包装材料。
在设计上力求减少后期不易降解的材料用于包装上，尽量采用质量轻，体积小，易压碎或压扁，易分离的材料；尽量多采用不受生物及化学作用就退化的材料；在保证包装的保护，运输，储藏和销售功能时，尽量减少材料的使用总量等。
2.个性化的包装设计的发展（6分）个性化包装设计越来越在全球范围内受到了各国设计师的重视，这种设计形式主要针对超市，仓储式销售等销售环境，不论是对企业形象，产品本身还是社会效果均有很大的关联与影响。
包装形象的有机性造型发展，赋予包装以独特的艺术气质，以吸引消费者。
在这样的原则下，设计时就必须系统考虑，对实际情况作不同的分析。
各类仿生个性化造型包装设计，其构思标新立异，个性鲜明、突出、视觉效果都非常强烈。
这样的商品包装在货架上就很容易引起消费者的兴趣，被消费者接受。
33、设计盒盖为易开的六面体纸盒34、设计盒盖是粘合式的六面体纸盒.选择题 (不定向选）1.对于管式折叠纸盒而言，就―个旋转点来说，各个角度之间的关系可描述为(bd)a.β=360+(α+∑γn)b.β=360-(α+∑γn)c.β=180-(α+∑γn)2．纸盒体板上的角平分线是( )则为( )，平折时两体板向盒内折叠(b )a;外对折线．外折式b;外对折线内折式c;内对折线．外折线d;内对折线，内折式．3．纸盒体板上的角平分线是( )则为( )，平折时两体板向盒外折叠．(c )a.外对折线．外折式b.外对折线内折式c.内对折线．外折线d.内对折线，内折式．.4. 0201箱型的最佳尺寸比例为：( d)A、2：1：2B、1。
5：1：1。
c、2：1．5：2．d、1．5：1：1型纸箱的结构特点是纸箱内外摇盖的高度均等于箱面宽度的(b )。
(a) 1/4 (b) 1/2 (c) 1 (d) 26.棱台型管式折叠纸盒自锁底结构之折叠角计算公式为(a )。
(a)ρ＝（α＋γ1—γ2）／2(b)ρ＝（α＋γ2—γ1）／2(c)ρ＝（γ1＋γ2—α）／2(d)ρ＝α＋γ1—γ27.纸盒上光涂布方式有(acd )。
(a)喷刷涂布 (b)印刷涂布(c)喷淋涂布 (d)上光机涂布8.模切压痕加工中的主要工艺参数有(abcd )。
(a)模切压力 (b)模切温度(c)工作幅面尺寸 (d)模切速度9.下列薄膜中，( b)是覆膜工艺中较理想的复合材料。
(a) PVc (b) BOPP (c) PE (d) PET10.管式折叠纸盒成型以后，相邻两侧面的底线或顶线在水平面上的投影线所构成的角称为成型角，用表示之。
( a)(a) A，α (b) B，α (c) A，β (d) B，β11.对于正棱柱型管式折叠纸盒的自锁底结构，下列陈述中正确的是( d)。
(a)γ1＞90，γ2＜90，ρ＝α/2(b)γ1＜90，γ2＞90，ρ＝α/2(c)γ1＝γ2＝90，ρ＝α(d)γ1＝γ2＝90，ρ＝α/212.对于盘式自动折叠纸盒结构的某一角隅，下列陈述中正确的是 (ad )。
(a)α＋Σγi＋β＝360 (b)α＋Σγi＋β＝180(c)θ＝（α＋γ2—γ1）/2(d)θ'＝（γ1+γ2-α）/213.为形成不同壁厚的纸管，可以通过改变里纸的( bcd)来达到。
(a) 材质 (b) 层数 (c) 厚度 (d) 克重14.盘式自动折叠纸盒结构中,当纸盒两端折向盒内而两侧侧板也折向盒内时称为折叠,折叠线为折线。
(b )(a) 内,内 (b) 内,外 (c) 外,内 (d) 外,外填空题1．在纸包装结构设计图中，单实线的功能(裁切线)，双实线的功能(开槽线)，单虚线的功能(内折线)，点划线的功能(外折线 )三点点划线的功能(切痕线)，双虚线的功能(对折线) 。
2．波纹裁切线用于(盒盖)插入襟片边像处时，其主要作用防止消费者开启纸盒时(划伤手指) 。
3．纸板折叠后，纸板底层为盒内角的两个边，则纸板为(内折)纸板面层为，纸板底层为盒内角的两个边，则纸板为(外折) 。
