(2)该同学欲测量如图甲所示插座的电压，则应把多用电表的选择开关打到如图乙所示的___H_____位置(选填A、B、C…Q)．
(3)经过正确操作后，电表指针指向如图丙所示，则插座的电压为___2_0_0___V.
第2轮物理(全国版)
返回导航
第一部分专题突破
(3)实验中当电压表的示数为4.0 V时，多用电表的指针位置如图甲中的b所示，则示数为___0_.4_4___mA，则电压表的内阻RV＝__9_._1_×__1_0_3 _Ω(结果保留两位有效数字)．
第2轮物理(全国版)
返回导航
第一部分专题突破
解析 (1)用多用电表欧姆挡测电压表内阻，由于多用电表的内接电源正极接在黑
专题突破
实验与拓展创新
电学实验与创新
第一部分专题突破
高考热点命题轨迹电表改装多用电表原理和使卷Ⅰ 2019·T23 用
情境呈现
(a)
(b)
2017年卷Ⅲ23题
2018年卷Ⅱ22题
第2轮物理(全国版)
返回导航
第一部分专题突破
高考热点命题轨迹电表改装多用电表原理和使卷Ⅱ 2018·T22 用
第一部分专题突破
高考热点命题轨迹
情境呈现
“描绘特
性曲线卷Ⅰ 2017·T23
类”实验
2018·T23
(a)
(b)
(c)
2018年卷Ⅰ23题
第2轮高考物理二轮专题复习电学实验与创新精品pp t课件- PPT执教课件【推荐】
物理(全国版)
返回导航
高考物理二轮专题复习电学实验与创新精品pp t课件- PPT执教课件【推荐】

高考物理二轮专题复习第2课电学实验课件

栏目K 链接
K 考点精辟解析
考点二电流表内外接法的比较与选择
比较项目
电流表内接法
电流表外接法
电路
误差来源测量结果适用条件
电流表的分压
电压表的分流
R测＝UI >Rx，偏大
R测＝UI <Rx, 偏小
Rx≫RA(测大电阻) RV≫Rx(测小电阻)
栏目K 链接
K 考点
精解
辟析
栏目K 链接
栏目K 链接
K 考点
精辟解析
考点一电学测量仪器的使用与读数
1．电流表、电压表、欧姆表的比较：
仪器
极性
量程选择
读数
电流表电压表欧姆表
有正、负极的电
表，电流由电表的
正极流入，负极
流出
使指针指示超过满偏刻度的31的位置
3 V和3 A量程估读到最小分度的110 15 V量程估读到最小分度的51
栏目K 链接
K 考题专项训练
栏目K 链接
K 考题专项训练
解析 (1)欧姆表调零：将红表笔和黑表笔短接，使指针指电阻0刻度． (2)多用电表欧姆挡测电压表的内阻应使电流从电压表的“＋”接线柱流入、“－”接线柱流出，而黑表笔连接多用电表内电池的正极，所以多用电表的红表笔和“－”端相连，黑表笔连接“＋”端． (3)多用电表和电压表的读数分别为15.0 kΩ和3.60 V (4)由图甲可知多用电表欧姆“×1 k”挡直接测量电压表的内阻RV，所以RV＝12.0 kΩ.
考点三控制电路(滑动变阻器的接法)的比较与选择
1．控制电路的比较：
项目
比较
电路
限流式接法

浙江省高考物理二轮复习专题六第二讲电学实验与创新讲义(含解析)-人教版高三全册物理教案

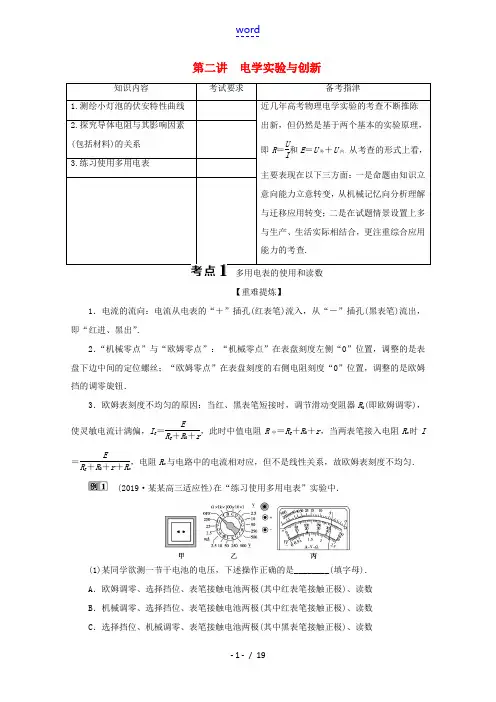

第二讲电学实验与创新知识内容考试要求备考指津 1.测绘小灯泡的伏安特性曲线近几年高考物理电学实验的考查不断推陈出新，但仍然是基于两个基本的实验原理，即R ＝U I 和E ＝U 外＋U 内．从考查的形式上看，主要表现在以下三方面：一是命题由知识立意向能力立意转变，从机械记忆向分析理解与迁移应用转变；二是在试题情景设置上多与生产、生活实际相结合，更注重综合应用能力的考查.2.探究导体电阻与其影响因素(包括材料)的关系3.练习使用多用电表多用电表的使用和读数【重难提炼】1．电流的流向：电流从电表的“＋”插孔(红表笔)流入，从“－”插孔(黑表笔)流出，即“红进、黑出”．2．“机械零点”与“欧姆零点”：“机械零点”在表盘刻度左侧“0”位置，调整的是表盘下边中间的定位螺丝；“欧姆零点”在表盘刻度的右侧电阻刻度“0”位置，调整的是欧姆挡的调零旋钮．3．欧姆表刻度不均匀的原因：当红、黑表笔短接时，调节滑动变阻器R 0(即欧姆调零)，使灵敏电流计满偏，I g ＝E R g ＋R 0＋r，此时中值电阻R 中＝R g ＋R 0＋r ，当两表笔接入电阻R x 时I ＝ER g ＋R 0＋r ＋R x ，电阻R x 与电路中的电流相对应，但不是线性关系，故欧姆表刻度不均匀．(2019·某某高三适应性)在“练习使用多用电表”实验中．(1)某同学欲测一节干电池的电压，下述操作正确的是________(填字母)．A ．欧姆调零、选择挡位、表笔接触电池两极(其中红表笔接触正极)、读数B ．机械调零、选择挡位、表笔接触电池两极(其中红表笔接触正极)、读数C ．选择挡位、机械调零、表笔接触电池两极(其中黑表笔接触正极)、读数D ．选择挡位、欧姆调零、表笔接触电池两极(其中黑表笔接触正极)、读数(2)该同学欲测量如图甲所示插座的电压，则应把多用电表的选择开关打到如图乙所示的________位置(选填A 、B 、C 、…、Q 字母)．(3)经过正确操作后，电表指针如图丙所示，则插座的电压为________V.[解析] (1)使用多用电表测电压时，应该先机械调零，然后选择适当的挡位，表笔接触电池两极(其中红表笔接触正极)，待示数稳定后读数即可，故B 正确，ACD 错误．(2)甲所示插座的电压为220 V 交流电源，所以应把多用电表的选择开关打到如图乙所示的H 位置．(3)根据电表指针可知，插座的电压为U ＝200 V.[答案] (1)B (2)H (3)200多用电表测电阻的步骤和注意事项(1)使用步骤①选倍率，一般要选择比被测电阻的估计值低一个数量级的倍率，如估计值为200 Ω就应该选“×10”的倍率，使指针的偏转角度在13满偏到23满偏之间为测量值误差较小； ②进行欧姆调零；③将红黑表笔接被测电阻两端进行测量；④将指针示数乘以倍率，得测量值；⑤测量结束后，将选择开关扳到“OFF ”或交流电压最高挡．(2)注意事项①改换倍率必须重新进行欧姆调零；②通过选择合适倍率，指针指在刻度盘中间附近，误差较小；③测量电阻时，手不可接触表笔的金属杆部分；④测量电阻时被测元件要与电源断开．【突破训练】1．某同学制作了一个简单的多用电表，图甲为电表的电路图．已知选用的电流表内阻R g ＝5 Ω、满偏电流I g ＝25 mA ，当选择开关接3时为量程100 V 的电压表．该多用电表表盘如图乙所示，下排刻度均匀，C 为上排刻度线的中间刻度，由于粗心上排刻度线对应数据没有标出．(1)若指针指在图乙所示位置，选择开关接1时其读数为________；选择开关接3时其读数为________．(保留三位有效数字)(2)为了测该多用电表电阻挡的电阻和表内电源的电动势，这位同学在实验室找到了一个电阻箱，设计了如下实验：①将选择开关接2，红、黑表笔短接，调节R1的阻值使电表指针满偏．②将电表红、黑表笔与电阻箱相连，调节电阻箱使电表指针指C处，此时电阻箱的示数如图丙，则C处刻度应为________Ω.③计算得到多用电表内电池的电动势为________V．(保留两位有效数字)(3)调零后将电表红、黑表笔与某一待测电阻相连，若指针在图乙所示位置，则待测电阻的阻值为________Ω.(保留两位有效数字)解析：(1)选择开关接1时测电流，多用电表为量程是25 mA的电流表，其分度值为0.5 mA，示数为17.3 mA.选择开关接3时测电压，多用电表为量程100 V的电压表，其分度值为2 V，其示数为69.0 V.(2)②由图丙所示电阻箱可知，电阻箱示数为0×1 000 Ω＋1×100 Ω＋5×10 Ω＋0×1 Ω＝150 Ω.③指针指在C处时，电流表示数为12.5 mA＝12.5×10－3 A，C处电阻为中值电阻，则电表内阻为150 Ω，电源电动势E＝I·2R＝12.5×10－3×2×150 V≈3.8 V.(3)根据第(1)问可知，调零后将电表红、黑表笔与某一待测电阻相连，此时电路中的电流值为17.3 mA，而表内电池的电动势为E＝3.8 V，表内总电阻为150 Ω，所以待测电阻的阻值R＝3.817.3×10－3Ω－150 Ω≈70 Ω.答案：(1)17.3 mA(17.2～17.5 mA均正确) 69.0 V(68.8～69.2 V均正确) (2)②150③3.8(3)70以测电阻为核心的电学实验【重难提炼】1．电流表内接法与外接法的判断方法(1)比值判断法：若R V R x ＜R xR A ，R x 为大电阻，内接法误差小，应选用内接法；若R V R x ＞R x R A ，R x 为小电阻，外接法误差小，应选用外接法．(2)试触法：当无法估计电阻的阻值，难以比较R V R x 及R x R A 的大小时，可采用电压表试触法看电流表、电压表变化大小来确定．2．滑动变阻器限流接法与分压接法的选取原则(1)限流式接法选取原则一般在滑动变阻器总电阻R 0与用电器电阻R x 相差不大时，若既不要求较大X 围内调节电流和电压，又不要求从零开始读数，则优先选择限流式接法．(2)分压式接法选取原则①滑动变阻器的总电阻R 0远小于用电器电阻R x 或电路中串联的其他电阻的阻值，即R x ≫R 0；②要求用电器R x 的电流或电压从零开始连续变化；③采用限流式接法时，电路中的最小电流大于用电器R x 的额定电流，或给定的仪表量程偏小．三条中满足一条，采用分压接法．现要用伏安法描绘一只小灯泡的I －U 图线，已知小灯泡的额定电压为2.5 V ，小灯泡正常工作时的功率小于0.7 W ．有下列器材供选用：A ．电压表(0～3 V ，内阻3 k Ω；0～15 V ，内阻10 k Ω)B ．电流表(0～0.6 A ，内阻0.5 Ω；0～3 A ，内阻0.1 Ω)C ．滑动变阻器(10 Ω，2 A)D ．滑动变阻器(100 Ω，1.0 A)E ．蓄电池(电动势6 V ，内阻不计)(1)用如图甲所示的电路进行测量，滑动变阻器应选用________(用字母序号表示)．开关S 闭合之前，滑动变阻器的滑片应该置于________端(填“A ”“B ”或“AB 正中间”)．(2)按图甲所示电路，用笔画线代替导线在图乙中将实物连接成实验所需电路图．(3)通过实验测得此灯泡的伏安特性曲线如图丙所示．由图线可求得此灯泡在正常工作时的电阻为________Ω.[解析] (1)因描绘小灯泡的 I －U 图线采用滑动变阻器分压式连接，滑动变阻器应选用小电阻值的，故应选用变阻器C ；开关闭合前，为了保护电表和小灯泡，应使测量电路部分的电压为零，即将滑片置于A 端．(2)实物连接如图所示．因为灯泡的额定电压为2.5 V ，由图甲知，电压表量程应选0～3V ，由I ＝P U 知流经灯泡的电流约为I ≈P U ＝0.72.5A ＜0.3 A ，所以电流表的量程应选0～0.6 A.(3)由I －U 关系图象可以读出，当小灯泡的电压为2.5 V 时，其电流I ＝0.25 A ，由R ＝U I可得，小灯泡正常发光时的电阻R ＝10 Ω. [答案] (1)C A (2)见解析图 (3)10在连实物图时的注意事项(1)各导线都应接在接线柱上．(2)不应在导线中间出现分叉，且导线不能跨过仪器．(3)连接电表应注意量程选用正确，正、负接线柱不要接错．(4)开关要控制整个电路．【突破训练】2．在“描绘标有‘9 V 5 W ’小灯泡伏安特性曲线”的实验中，要求测量从0 V 到9.0 V 的电压下通过小灯泡的电流，实验室提供了下列器材A ．电流表A 1(量程100 mA ，内阻1 Ω)B ．电流表A 2(量程0.6 A ，内阻0.3 Ω)C ．电压表V 1(量程3.0 V ，内阻3 k Ω)D ．电压表V 2(量程15.0 V ，内阻10 k Ω)E ．滑动变阻器R 1(最大阻值为50 Ω)F．滑动变阻器R2(最大阻值为500 Ω)G．电源E(电动势15 V，内阻忽略)H．电键、导线若干(1)为了提高测量准确度和有效性，应选择的器材为(只需填写器材前面的字母即可)电流表________；电压表________；滑动变阻器________．(2)在下图给出的测量电路中，最合理的是________．解析：(1)因为灯泡的额定电压为9 V，故电压表应选V2；额定电流约为0.56 A，故电流表应选A2，滑动变阻器采用分压式接法，应该选择最大阻值较小的，有利于数据的测量，故选R1.(2)要求测量从0 V到9.0 V的电压下通过小灯泡的电流，所以应采用分压式接法．由于灯泡电阻更接近电流表内阻，所以采用电流表外接法．故选B.答案：(1)B D E (2)B以测电动势和内阻为核心的电学实验【重难提炼】测电源电动势和内阻的三种常用方法方法原理图数据处理用电压表、电流表和可变电阻(如滑动变阻器)测量测出两组U、I值，根据E＝U ＋Ir，通过计算或利用图象法处理数据用电流表、电阻箱测量测出两组I、R值，根据E＝I(R ＋r)通过计算或利用图象法处理数据用电压表、电阻箱测量测出两组U、R值，根据E＝U ＋URr，通过计算或利用图象法处理数据用如图所示电路测量电源的电动势和内阻．实验器材：待测电源(电动势约3 V，内阻约2 Ω)，保护电阻R1(阻值10 Ω)和R2(阻值5 Ω)，滑动变阻器R，电流表A，电压表V，开关S，导线若干．实验主要步骤：①将滑动变阻器接入电路的阻值调到最大，闭合开关；②逐渐减小滑动变阻器接入电路的阻值，记下电压表的示数U和相应电流表的示数I；③以U为纵坐标，I为横坐标，作U－I图线(U、I都用国际单位)；④求出U－I图线斜率的绝对值k和在横轴上的截距a.回答下列问题：(1)电压表最好选用________；电流表最好选用________．A．电压表(0～3 V，内阻约15 kΩ)B．电压表(0～3 V，内阻约3 kΩ)C．电流表(0～200 mA，内阻约2 Ω)D．电流表(0～30 mA，内阻约2 Ω)(2)滑动变阻器的滑片从左向右滑动，发现电压表示数增大．两导线与滑动变阻器接线柱连接情况是________．A．两导线接在滑动变阻器电阻丝两端的接线柱B．两导线接在滑动变阻器金属杆两端的接线柱C．一条导线接在滑动变阻器金属杆左端接线柱，另一条导线接在电阻丝左端接线柱D．一条导线接在滑动变阻器金属杆右端接线柱，另一条导线接在电阻丝右端接线柱(3)选用k、a、R1和R2表示待测电源的电动势E和内阻r的表达式E＝________，r＝________，代入数值可得E和r的测量值．[解析] (1)测电源的电动势和内阻的原理为闭合电路的欧姆定律，即U ＝E －Ir ，I 是电路中的总电流，实际测量时电压表的分流作用会引起系统误差，为了减小系统误差，应选用内阻较大的电压表，即选A ；由于电路中的最大电流约为I ＝E r ＋R 1＋R 2＝32＋10＋5 A ≈0.176 A ＝176 mA ，应选C.(2)滑动变阻器的滑片从左向右滑动，发现电压表示数增大，说明滑动过程中滑动变阻器接入电路的阻值增大，因此说明一条导线接在滑动变阻器金属杆左端接线柱，另一条导线接在电阻丝左端接线柱，C 项正确．(3)图象斜率绝对值k ＝r ＋R 2，图象与横轴的截距为电压表短路时的电流，即a ＝E r ＋R 2，因此电源的内阻r ＝k －R 2，电源的电动势E ＝ka .[答案] (1)A C (2)C (3)akk －R 2两种数据处理方法：联立方程求解法和图象处理法，对伏安法利用电源的U －I 图象求电动势和内阻；对伏阻法和安阻法需对闭合电路欧姆定律方程E ＝U ⎝ ⎛⎭⎪⎫1＋r R 和E ＝I (R ＋r )适当变形作线性处理，并利用直线方程的截距和斜率求电动势或内阻等物理量．【突破训练】3.(2017·某某选考11月)小明同学在测定一节干电池的电动势和内阻的实验时，为防止电流过大而损坏器材，电路中加了一个保护电阻R 0，根据如图1所示电路图进行实验时．(1)电流表量程应选择________(填“0.6 A”或“3 A ”)，保护电阻应选用________(填“A ”或“B ”)；A ．定值电阻(阻值10.0 Ω，额定功率10 W)B ．定值电阻(阻值2.0 Ω，额定功率5 W)(2)在一次测量中电压表的指针位置如图2所示，则此时电压为________V.(3)根据实验测得的5组数据所画出的U －I 图线如图3所示，则干电池的电动势E ＝________V ，内阻r ＝________Ω(小数点后保留两位)．解析：(1)通过后面的U－I图象可知，电流表选择0.6 A 即可．而在极端短路情况下，电路中的保护电阻应该为R＝EI满可知，保护电阻应该为2.5 Ω，因此选择B比较合理．(2)根据读数方法可知电压表读数1.20 V.(3)本图中，保护电阻可以看做电源内阻一部分，所以通过图象可知E＝1.45 V，r＋R0＝错误!Ω＝2.5 Ω，所以内阻r＝0.50 Ω.答案：(1)0.6 AB电学创新实验的分析【重难提炼】对于电学实验的创新，应注意的两个问题(1)在解决设计型实验时，要注意条件的充分利用，如对于给定确切阻值的电压表和电流表，电压表可当作电流表使用，电流表也可当作电压表使用，利用这一特点，可以拓展伏安法测电阻的方法，如伏伏法、安安法等．(2)对一些特殊电阻的测量，如电流表或电压表内阻的测量，电路设计有其特殊性，即首先要注意到其自身量程对电路的影响，其次要充分利用其“自测电流或自测电压”的功能，因此在测电压表内阻时无需另并联电压表，测电流表内阻时无需再串联电流表．为了测量某电池的电动势E(约为3 V)和内阻r，选用的器材如下：A．电流表G1(量程为2 mA，内电阻为100 Ω)B．电流表G2(量程为1 mA，内电阻为200 Ω)C．电阻箱R1(0～99.99 Ω)D．电阻箱R2(0～9 999 Ω)E．滑动变阻器R3(0～1 000 Ω，允许最大电流1 A)F．待测电池G．开关一个、导线若干(1)某同学利用上述器材，采用图甲的电路测量该电池的电动势和内阻，请按照图甲将图乙所示的实物图连线．(2)图甲中利用电阻箱R 1，将电流表G 1改装成了量程为0.5 A 的电流表，利用电阻箱R 2将电流表G 2改装成了量程为3 V 的电压表，则电阻箱R 1的阻值调到______Ω.(3)以G 2示数I 2为纵坐标，G 1示数I 1为横坐标，作出I 2－I 1图象如图丙所示，结合图象可得出电源的电动势为________V ，电源的内阻为________Ω(结果均保留两位有效数字)．[审题突破][解析] (1)如图所示．(2)根据欧姆定律和串并联规律应有：I ＝I 1g ＋I 1g r 1R 1，解得R 1≈0.4 Ω.(3)纵坐标截距0.9 mA ，对应着电源电动势E ＝0.9 mA 1 mA×3 V ＝2.7 V ；横坐标截距0.4 mA ，对应着流过电源的电流为0.4 mA ＋错误! mA ＋0.6 mA ＝0.101 A ；电源内阻为r ＝错误!＝错误!Ω≈8.9 Ω.【突破训练】4．现有一个电压表有刻度但无刻度值，提供以下可选用的器材及导线若干，要求尽可能精确地测量该电压表的满偏电压U g.A．待测电压表V1，满偏电压约为3 V，内电阻R V1＝3 000 Ω，刻度均匀、总格数为N；B．电流表A：量程0.6 A、内阻R A约为0.1 Ω；C．电压表V2：量程15 V、内阻R V2约为15 kΩ；D．标准电阻R1＝10 Ω；E．标准电阻R2＝10 kΩ；F．滑动变阻器R：最大阻值200 Ω；G．学生电源E，电动势15 V，内阻不计；H．开关一个．(1)虚线框中已画出部分实验电路图，请你完成剩余的部分电路图，并标上题目中所给仪器的字母代号．(2)测出多组数据，其中一组数据中待测电压表V1的指针偏转了n个格，可计算出满偏电压U g为____________(用字母表示)，式中除题目已给的物理量外，其他字母符号表示的物理量的物理意义是________________________________________________________________________．解析：(1)因待测电压表的满偏电压较小，故应串联一个定值电阻分压，又知R V1＝3 000 Ω，故串联的定值电阻应选R2，而电压值需用电压表V2测出，故要和V2并联，设计成如答案(1)中的电路图．(2)V2的示数为V1和R2两端的总电压，按照串联分压关系，则有V1两端的电压为R V1R V1＋R2U(U为电压表V2的读数)，除以格数n即可得到每偏转1个格的电压值，再乘以总格数N即可得满偏电压．答案：(1)如图所示(2)NUR V 1n （R V 1＋R 2）U 为电压表V 2的读数[课后作业(二十四)] (建议用时：45分钟)1．(1)某同学用螺旋测微器测量一段粗细均匀的金属丝的直径，如图所示，直径d 为________mm.(2)该同学用多用电表测量其电阻阻值约为5 Ω，现用伏安法进一步精确测量其电阻，备有以下器材：直流电源E ：电动势约4.5 V ，内阻很小；直流电流表A 1：量程0～3 A ，内阻约0.025 Ω；直流电流表A 2：量程0～0.6 A ，内阻约0.125 Ω；直流电压表V ：量程0～3 V ，内阻约3 k Ω；滑动变阻器R 1：最大阻值为50 Ω；开关、导线若干．①在可选择的器材中应选用的电流表是________．(选填“A 1”或“A 2”)②仅从实验原理上看实验电路电阻的测量值________真实值．(选填“大于”“小于”或“等于”)③如图所示实物连接图，还有两根导线没有连接，请补充完整．解析：(1)读数为4 mm ＋48.7×0.01 mm ＝4.487 mm.(2)①流过电流表的最大电流为I max ＝35A ＝0.6 A ，故电流表选A 2.②因为被测电阻较小，电流表应外接，由于电压表的分流，电阻的测量值小于真实值．③电路可采用限流式，电流表外接．答案：(1)4.487(±0.002)(2)①A2②小于③如图所示2．为测定一节干电池(电动势约1.5 V，内阻约1.0 Ω)的电动势和内阻，实验室备有电流计G(满偏电流为3 mA，内阻为25 Ω)、定值电阻R0＝0.126 Ω、开关和若干导线及以下器材：A．量程0～3 V，内阻约1 000 Ω的电压表B．量程0～15 V，内阻约1 500 Ω的电压表C．总阻值为10 Ω、额定电流为2 A的滑动变阻器D．总阻值为100 Ω、额定电流为1 A的滑动变阻器(1)因电流计量程太小，需将R0与电流计________以扩大量程．(2)电压表应选择________；滑动变阻器应选择________．(填代号)(3)请在虚线框内完成实验电路图．(4)根据所画出的电路图，分析引起该实验系统误差的主要原因是_____________________________________________________________________________________.解析：本题中给出了电压表，虽没有电流表，但给了电流计，且内阻已知，同时还给出了定值电阻，因此需考虑将电流计改装成电流表，即将电流计与定值电阻并联，然后用伏安法测量电源电动势和内阻，根据实验可画出电路图；根据电源电动势的大约值，可选择使用量程为3 V的电压表；又因为电源内阻很小，若滑动变阻器的总阻值远大于电源内阻，则在减小滑动变阻器阻值时，开始电压表示数几乎不变，最后电压表和电流表会突然变化，造成读数误差很大，故应选用总阻值为10 Ω的滑动变阻器；本实验中由于电压表的分流作用，使得改装后的电流表测得的电流偏小(读数只是通过滑动变阻器的电流)，造成测得的电动势和内阻均偏小．答案：(1)并联(2)AC(3)如图所示(4)由于电压表的分流作用造成改装后电流表读数总是比电池实际输出电流小3.某同学利用图(a)所示电路测量量程为2.5 V的电压表V的内阻(内阻为数千欧姆)，可供选择的器材有：电阻箱R(最大阻值99 999.9 Ω)，滑动变阻器R1(最大阻值50 Ω)，滑动变阻器R2(最大阻值5 kΩ)，直流电源E(电动势3 V)，开关1个，导线若干．实验步骤如下：①按电路原理图(a)连接线路；②将电阻箱阻值调节为0，将滑动变阻器的滑片移到与图(a)中最左端所对应的位置，闭合开关S；③调节滑动变阻器，使电压表满偏；④保持滑动变阻器滑片的位置不变，调节电阻箱阻值，使电压表的示数为2.00 V，记下电阻箱的阻值．回答下列问题：(1)实验中选择滑动变阻器________(填“R1”或“R2”)．(2)根据图(a)所示电路将图(b)中实物图连线．(3)实验步骤④中记录的电阻箱阻值为630.0 Ω，若认为调节电阻箱时滑动变阻器上的分压不变．计算可得电压表的内阻为________Ω(结果保留到个位)．(4)如果此电压表是由一个表头和电阻串联构成的，可推断该表头的满刻度电流为________(填正确答案标号)．A．100 μA B．250 μAC．500 μA D．1 mA解析：(1)为了使电阻箱调节时，滑动变阻器分得的电压变化很小，分压电路中滑动变阻器的最大阻值越小越好，因此应选用R1.(2)见答案图．(3)如果认为滑动变阻器分得的电压不变，则调节电阻箱后，电压表两端的电压为2.00 V ，电阻箱两端的电压为0.5 V ，根据串联电路的分压原理，R V R ＝2.000.5，求得电压表的内阻R V Ω＝2 520Ω.(4)如果此电压表由一个表头与一个电阻串联组成，可知此表头的满偏电流为I g ＝2.5 V2 520 Ω＝1 mA ，D 项正确．答案：(1)R 1 (2)连线如图所示 (3)2 520 (4)D4．太阳能是一种清洁、“绿色”能源．在我国某某举办的世博会上，大量利用了太阳能电池．太阳能电池在有光照时，可以将光能转化为电能，在没有光照时，可以视为一个电学器件．某实验小组根据测绘小灯泡伏安特性曲线的实验方法，探究一个太阳能电池在没有光照时(没有储存电能)的I －U 特性图线．所用的器材包括：太阳能电池，电源E ，电流表A ，电压表V ，滑动变阻器R ，开关S 及导线若干．(1)为了达到上述目的，实验电路应选用图甲中的________(填“a ”或“b ”)图．(2)该实验小组根据实验得到的数据，描点绘出了如图乙所示的I －U 图象．由图可知，当电压小于2.00 V 时，太阳能电池的电阻________(填“很大”或“很小”)；当电压为2.80 V 时，太阳能电池的电阻约为________Ω.(3)当有光照射时，太阳能电池板作为电源，其路端电压与总电流的关系如图丙所示，分析该曲线可知，该电池板作为电源时的电动势为________V ，若把它与阻值为1 k Ω的电阻连接构成一个闭合电路，在有光照射情况下，该电池板的效率是________%.(结果保留三位有效数字)解析：(1)用a 图电路可以在电池板上得到从零开始的电压，故应选a 图．(2)由题图乙可知，当电压小于2.00 V 时，通过太阳能电池的电流为零，故太阳能电池的电阻很大；当电压为2.80 V 时，电流为2.8 mA ，则可知太阳能电池的电阻为R ＝U I＝A)＝1.0×103Ω.(3)由U －I 图线可知，电池板作为电源时的电动势为2.80 V ；若把它与阻值为1 k Ω的电阻连接构成一个闭合电路，则在图丙中画出此电阻的U －I 图线，其与电池板的U －I 图线交于一点，读出交点坐标：U ＝1.8 V ，I ＝1.8 mA ，则该电池板的效率是η＝IU IE ×100%＝1.82.8×100%≈64.3%.答案：(1)a (2)很大 1.0×103(3)2.80 64.3(64.1～64.5之间均算对)5．某实验小组利用如下实验器材测量干电池的电动势和内阻． A ．待测干电池两节，每节电池电动势约为1.5 V ，内阻约几欧姆 B ．直流电压表V 1、V 2，内阻约为3 k Ω C ．阻值为5 Ω的定值电阻R 0 D ．滑动变阻器R ，最大阻值为R mE ．导线和开关(1)根据图甲的电路原理图完成图乙中电路实物图的连接；(2)实验中移动滑动变阻器的触头，读出电压表V 1和V 2的多组数据如下表，请在图丙的坐标纸中描绘出U 1－U 2图象；实验次数1 2 3 4 5 6 U 1(V ) U 2(V )(3)根据描绘出的U 1－U 2图象，求得两节干电池的总电动势E ＝________ V ，总内阻r ＝________Ω.(计算结果保留两位有效数字)解析：根据闭合电路欧姆定律可得E ＝U 2＋Ir ＝U 2＋U 2－U 1R 0r整理得U 1＝⎝⎛⎭⎪⎫R 0r＋1U 2－R 0rE 由U 1－U 2图象可得图线斜率k ≈3，则R 0r＋1＝3，又知R 0＝5 Ω，得r ＝2.5 Ω 由U 1－U 2图象可知，当U 2＝2 V 时，U 1＝0，代入 U 1＝⎝ ⎛⎭⎪⎫R 0r ＋1U 2－R 0r E 解得E ＝3.0 V.答案：(1)实物连接如图所示(2)U 1－U 2图象如图所示6．(2018·某某选考4月)(1)小明用多用电表测量一小段2B 铅笔芯的电阻R x ，正确的操作顺序是________(填字母)．A ．把选择开关旋转到交流电压最高挡B ．调节欧姆调零旋钮使指针指到欧姆零点C ．把红、黑表笔分别接在R x 两端，然后读数D ．把选择开关旋转到合适的挡位，将红、黑表笔接触E ．把红、黑表笔分别插入多用电表“＋”“－”插孔，用螺丝刀调节指针定位螺丝，使指针指0(2)小明正确操作后，多用电表的指针位置如图所示，则R x ＝________Ω.(3)小X认为用多用电表测量小电阻误差太大，采用伏安法测量．现有实验器材如下：电源(电动势3 V，内阻可忽略)，电压表(量程3 V，内阻约3 kΩ)，多用电表(2.5 mA挡、25 mA挡和250 mA挡，对应的内阻约40 Ω、4 Ω和0.4 Ω)，滑动变阻器R P(0～10 Ω)，定值电阻R0(阻值10 Ω)，开关及导线若干．测量铅笔芯的电阻R x，下列电路图中最合适的是________(填字母)，多用电表选择开关应置于________挡．解析：(1)操作步骤先机械调零即E，再欧姆调零即DB，再测量即C，再复位打OFF挡或交流电压最大挡即A，所以顺序为EDBCA.(2)读数挡位为×1挡，，所以读数为2.9 Ω.(3)由题意可知被测电阻比较小，用R0串联后能起到保护作用．被测电阻是小电阻，故还是需要用电流表外接法，故选B电路．估测电流最大值为I＝U/(R0＋R x)＝230 mA，故要选250 mA挡．答案：(1)EDBCA (2)2.9 (3)B 250 mA。
